Газовая горелка из паяльной лампы своими руками: руководство по изготовлению и эксплуатации

Принцип действия

Насос по трубопроводу закачивает топливо из емкости и подает его под давлением в корпус горелки. При этом оно очищается с помощью фильтра, установленного перед насосом. В корпусе горючее подогревается в камере предварительного нагрева (это делает его более текучим), а затем поступает на форсунку, где происходит его смешивание с воздухом (обеспечивается определенная пропорция) и распыление. По выходе из форсунки топливо превращается в туман, который и горит, образуя огненный факел.

Запуск горелки после простоя происходит без участия человека — при помощи устройства розжига. Оно генерирует искру подобно тому, как это делает свеча в автомобильном двигателе.

Схема работы горелки

Одно из достоинств жидкотопливных горелок состоит в том, что они способны работать на нескольких видах топлива:

• дизельное топливо (смесь соляровых, газойлевых и керосиновых фракций);
• солярка;
• керосин;
• печное топливо;
• мазут;
• биотопливо;
• отработанное масло.

Любое топливо из приведенного перечня является высококалорийным, поэтому его запас на период холодов занимает относительно небольшой объем. Также благодаря калорийности нефтепродуктов дизельные котлы могут развивать большую производительность.

Очевидно, что для работы дизельной горелки в обязательном порядке необходимо электричество. Это нужно учитывать тем покупателям, кто часто сталкивается с перебоями в электроснабжении.

Бензиновая паяльная лампа: характеристики и принцип работы. Как пользоваться паяльной лампой

ГлавнаяРазноеКак пользоваться паяльной лампой

Сегодня существует достаточно большое количество различных электрических промышленных фенов и переносных газовых горелок, однако до сих пор пользуются популярностью паяльные лампы.

Связано это с тем, что данная конструкция является простой и удобной. Использование данного инструмента является самым экономичным способом нагрева чего-либо.

Разжечь подобную лампу может любой желающий, кто имеет хотя бы минимальные навыки работы с инструментом.

Паяльная лампа сжигает в форсунке жидкое топливо, выдавая достаточно большую струю открытого пламени.

Топливо для получения энергии успешно применяется уже долгое время. Особенно удобным в данном случае является жидкое топливо из углеводорода. В процессе сгорания углеводорода будет образовываться исключительно углекислый газ и вода. Однако для этого нужно, чтобы на 1 кг сгорающего горючего приходилось конкретное количество воздуха.

Преимущества паяльной лампы

Устройство паяльной лампы.

Домашний мастер не будет возиться с резервуаром с кислородом или компрессором с воздухом. Следует знать, что паяльная лампа захватывает то количество воздуха, которое необходимо.

Данное приспособление является нагревательным устройством, в котором тепло, образуемое от сгорания горючего, применяется также для того, чтобы испарять поставляемое в горелку топливо. В данной конструкции будет гореть не жидкое топливо, а его пары, которые поступают в зону горения очень быстро.

Струя топливных паров будет захватывать воздух, который находится вокруг горелки, в результате чего в зону горения будет поступать необходимое количество кислорода.

Лампа состоит из таких элементов:

• сопло горелки;
• ручка для регулировки пламени;
• лоток для нагрева;
• ручной насос;
• емкость для топлива;
• предохранительный клапан.

Лампу для пайки рекомендуется использовать в таких случаях:

1. В процессе работы лампы размер факела можно регулировать количеством подаваемого топлива.

   Для нагрева элементов и плавления припоя, разогрева паяльных инструментов в процессе пайки.

2. Чтобы сваривать элементы с температурой плавления менее 1000°С.
3. Для плавления металлических заготовок с температурой плавления приблизительно 850-900°С.
4. Чтобы выжигать старое отделочное покрытие на предметах из металла.
5. Чтобы разогревать замерзшую жидкость в трубах канализации и водопровода.
6. Чтобы подогревать двигатель внутреннего сгорания для запуска при минусовой температуре.
7. Для разборки старого поржавелого соединения.

Пользоваться паяльной лампой несложно, понадобится лишь знать технологию.

Элементы, которые будут необходимы для того, чтобы выполнить работы с лампой для пайки:

• паяльное устройство;
• подходящее топливо;
• этиловый спирт;
• небольшая ванна;
• специальная иголка для чистки форсунки;
• вентилируемое помещение.

Виды паяльных ламп и их цена

Главное видовое деление паяльных ламп выполняется по типу используемого топлива:

Бензиновые

Температура создаваемого пламени более 1 тыс. градусов, для настройки подачи топлива устройства оснащаются винтом.

Такие изделия имеют классическую компоновку из топливной емкости с установленной сверху неподвижно горелкой.

Реже встречаются модели с выносной горелкой.

Керосиновые

Конструктивно аналогичны предыдущему варианту, в основном используются для плавки припоев и прогрева больших паяльников.

Отличие заключается в увеличенном диаметре форсунки, а у старых моделей еще и наличием эжектора со змеевиком, что приводит к интенсивному разогреву топлива.

Конструктивные различия обусловлены разной температурой горения бензина и керосина.

Спиртовые

Используются редко, производятся ограниченными партиями, представляют собой мини паяльную лампу с объемом топливного бачка не более 200 мл.

Применяются для точных работ, в частности при пайке ювелирных изделий.

Их практически полностью вытеснили модели, функционирующие на газу.

В продаже редко, но все же встречается дизельная паяльная лампа, работающая на солярке, но она очень требовательна к температуре окружающей среды, и менее практична, нежели другие варианты.

Форсуночные паяльные лампы, то есть модели, работающие на жидком топливе, могут иметь стальное или чугунное сопло.

Последние обеспечивают более стабильную работу, менее подвержены прогоранию.

Еще одна классификация устройств – по наличию насоса:

• Паяльные лампы с насосом – варианты, заправляемые бензином и керосином. Подача топлива обеспечивается посредством создания давления в бачке встроенным насосом.
• Модели без насоса – все варианты, работающие на спирту, некоторые бензиновые миниатюрные модели. Их особенность кроется в небольшом размере топливного резервуара, сверху которого под самой горелкой находится желоб. В него наливается и поджигается топливо при розжиге. Постепенно резервуар прогревается, за счет чего повышается температура внутри него, а значит и давление, происходит интенсивное испарение топлива, его поступление в форсунку. После разгорания пламени, резервуар прогревается уже от работающей горелки.

Кроме жидкотопливных паяльных ламп, стоимость которых обычно составляет 800 – 1300 рублей, не менее распространены газовые модели.

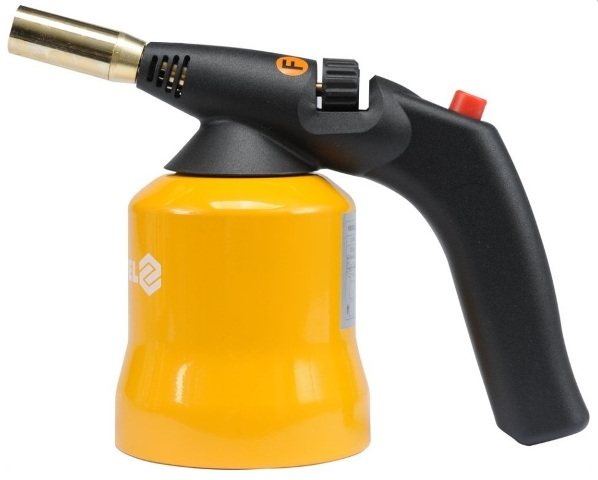

Газовые паяльные лампы

Работают без накачки воздуха, так как емкость под топливо изначально имеет внутри избыточное давление горючего вещества, зачастую бутана, пропана, изобутана.

Газовая паяльная лампа может запитываться от одноразового, либо же от заправляемого баллона.

Корпус устройства может быть как пластиковый, так и металлический.

Стоимость варьируется в широких пределах, может составлять 1500 – 3000 рублей и выше.

Универсальные паяльные лампы способны функционировать с газовыми баллонами двух видов.

Баллоны подключаются к горелке посредством резьбового крепежа, причем возможно применение посредника в виде удлинительного шланга.

Следует отметить, что паяльные лампы – компактные переносные устройства, что является несомненным плюсом при их эксплуатации.

Исключением становятся газовые горелки, подключаемые к бытовому баллону, которым оснащаются кухонные плиты, посредством шланга.

Как выбрать подходящее приспособление

Желательно не совершать ошибки при выборе. В противном случае устройство будет без дела пылиться в сарае, а выброшенных денег будет жалко

Чтобы не попасть впросак, нужно не только знакомиться с отзывами пользователей и просматривать рейтинги продаваемых товаров, но, но и обращать внимание на такие нюансы:

Температура, с которой вырывается воздух. Работа с мелкими элементами не предполагает сильного нагрева. Желательно выдерживать температуру на минимальном уровне. Выпускаемые качественные фены всегда имеют регулятор температур.
Бренд. Какой фирмы лучше, зависит от персональных предпочтений пользователей. Сегодня недостатка в оборудовании не усматривается. Большинство бюджетных изделий изготовлено на территории Поднебесной. Качество у них сомнительное, хотя попадаются удачные партии. Больше всего претензий к материалу корпуса. Если агрегат необходим на постоянной основе, то стоит отдать предпочтение именитым мировым брендам, доказавшим свою порядочность и состоятельность, отвечающих своей репутацией за качество производимой продукции.
Мощность. Желательно, чтобы мощность приспособления достигала 200 Вт, даже если использовать его будут редко.
Скорость воздушного потока

Обратите внимание на возможность регулировки данного показателя.
Наличие дополнительных опций. Тут советы профессионалов не помогут

Все зависит от области и частоты применения агрегата и навыков пользователя. Одни не приемлют аппарат без электронного дисплея, для других он не принципиален. К основному функционалу это не имеет никакого отношения.

Легко приобрести товар понимая, для каких целей он необходим. Для редкого использования в быту достаточно купить простой, компактный, бюджетный вариант

Всегда необходимо обращать внимание на такие характеристики:

• разновидность баллона;
• конструктивные особенности;
• объем емкости для горючего;
• используемое топливо.

Среднестатистическое приспособление представляет собой баллон и горелку. Иногда они оснащаются шлангом длиной до полутора метров. Для бытовых нужд применяются обычные аппараты. Для сложных работ и при наличии труднодоступных участков придется раскошелиться на дорогостоящую модель с дополнительными функциями.

Выпускаются баллоны с присоединенными клапанами. Это дает возможность заправлять горелки с периодичностью. Но реализуются и одноразовые конструкции. Они стоят немного, но применяются в случае возникновения нештатной ситуации. После окончания работы их сразу же надо выкинуть.

Вид горючего влияет на производительность устройства. Газовые горелки маломощные и их не везде можно использовать. В основном их приобретают для разборки старых радиоприемников, освобождения элементов от старого лакокрасочного покрытия. Для использования в профессиональной деятельности стоит отдать предпочтение керосиновым или бензиновым моделям.

Топливный бак слишком маленьким быть не должен, равно как и иметь слишком большой объем. Необходимо выбирать «золотую середину». В противном случае работать с агрегатом будет некомфортно.

Обращать внимание нужно и на высокую надежность сборки. Это – гарантия безопасности пользователя

В процессе эксплуатации оборудования необходимо строго соблюдать правила техники безопасности. При их нарушении может случиться взрыв. С точки зрения пожарной безопасности, такие лампы относятся к категории пожароопасных, так как топливный бак находится в непосредственной близости к открытому огню.

Есть несколько вариантов, где купить оборудование. Можно посетить специализированный магазин и ознакомиться с предоставленным ассортиментом, пообщаться с менеджером, получить консультацию. Можно заказать понравившуюся модель онлайн в интернет – магазине, предварительно просмотрев фото и ознакомившись с отзывами пользователей. Можно остановиться на самодельном устройстве. Как сделать горелку самостоятельно в домашних условиях, подскажет пошаговая инструкция, выложенная в интернете. Не стоит думать, что товар, выполненный своими руками, будет надежней и долговечней. Особенно, если нет опыта в данном деле.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

1. Легкоплавкими.
2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

1. Сама горелка.
2. Сопло.
3. Токопроводящий наконечник с электродной проволокой.
4. Сварочная дуга.
5. Сварочная ванночка.
6. Сварочный шов.
7. Основной металл.
8. Капли электродного металла.
9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

1. Корпусом.
2. Металлической втулкой с крючком.
3. Трубкой.
4. Кучкой.
5. Упором.
6. Наполнителем.
7. Регулирующим шариком (предназначается для изменения воздушного потока).
8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей. Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

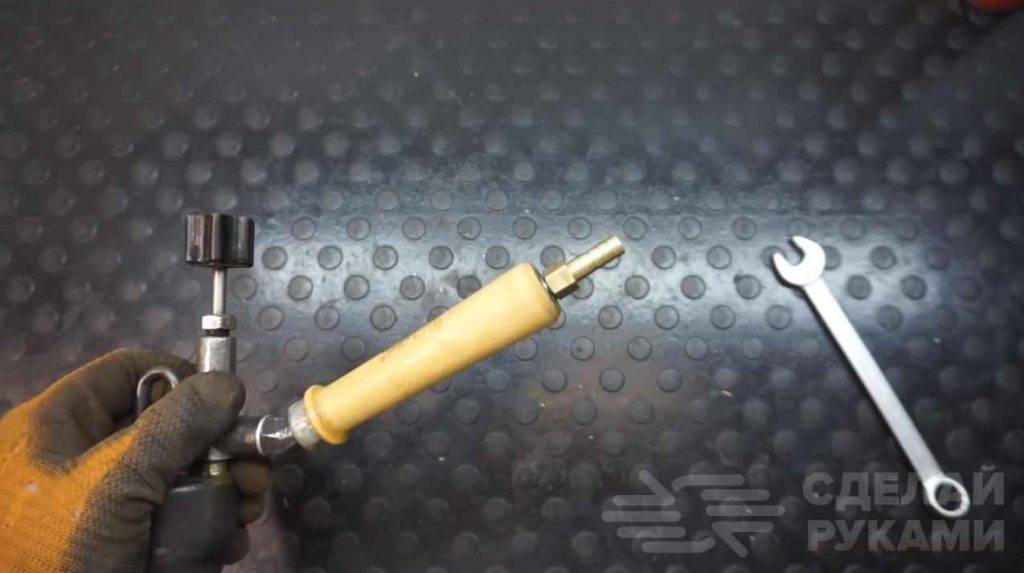

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Немного об изготовлении кожаных манжет для примусов

Запись опубликовал Мануил · 10.04.2016 08:32

4 634 просмотра

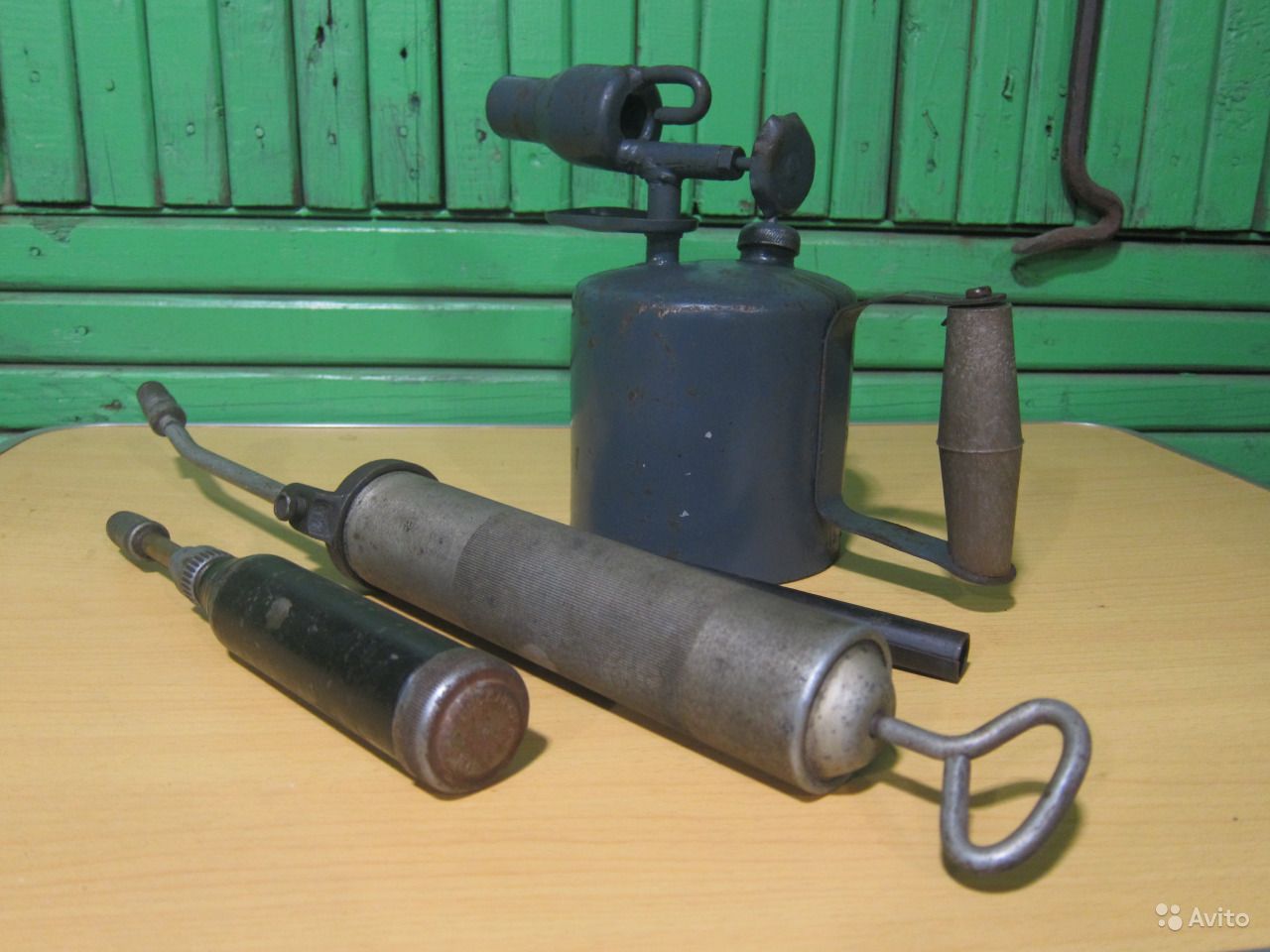

Зачастую в старых примусах, в силу их почтенного возраста, кожаная манжета насоса является одной из деталей подверженных разрушению.

Несколько слов о том, как изготовить новую манжету на коленке. Размеры даны под насос примуса «Тула» с внутренним диаметром гильзы 18 мм.

1. Вырезаем из кожзаменителя, а лучше из натуральной кожи толщиной 2 мм круг размером с двухрублевую монету. ПВХ покрытие необходимо удалить наждачкой.

2. Пробойником пробиваем по центру отверстие диаметром 5 мм.

3. Зажимаем получившуюся «шайбу» на шпильке М5, «лохматой» стороной внутрь формуемой манжеты. Шайбу М5 с «лохматой» стороны лучше брать диаметром 9. 10 мм.

4. Окунаем шпильку вместе с заготовкой в растопленный парафин и выдерживаем там 15. 20 с для пропитки. Больше этого времени выдерживать не стоит, т. к. заготовка из кожзаменителя становится жесткой и неудобной для дальнейшей формовки.

5. Первое формование на матрице с внутренним диаметром 20 мм.

6. Второе формование на матрице из трубки с внутренним диаметром 17,5 мм. Необходимо выдержать заготовку в трубке до полного остывания. При отсутствии трубки в качестве оправки можно использовать гильзу насоса, предварительно сняв заусенцы.

7. Удерживая заготовку за шпильку, острым ножом обрезать неровные края по срезу трубки.

9. Пробойником диаметром 8. 9 мм пробить в заготовке отверстие.

10. Всё! манжета готова!

Сборка насоса производится в следующем порядке:

1. На шток накручивается рукоятка, надевается крышка насоса.

2. На место где начинается переход с диаметра 6 мм на диаметр 5 мм наматывается немного пропитанных маслом х.б. ниток. Это нужно для исключения утечки воздуха.

3. Одевается шайба насоса, сторона обращенная к манжете должна иметь гладкую без заусенцев поверхность. Это также нужно для исключения утечки воздуха.

4. Далее одевается отрезок латунной трубки.

5. На латунную трубку одевается манжета. Манжета должна сидеть на латунной трубке свободно, зазор 0,3. 0,5 мм. Это нужно для активного наполнения гильзы воздухом на обратном ходу штока.

6. На резьбу штока накручивается гайка М5 с «лысками».

7. Гайка с «лысками» законтрогаивается обычной гайкой.

8. Производится смазка манжеты и штока полужидким маслом. Я использовал компрессорное.

9. Собранная конструкция вставляется в слегка смазанную гильзу. Производится пробная прокачка.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Применение паяльной лампы

Еще некоторое время назад паяльная лампа применялась везде, где нужно было сильно нагреть материал, поскольку альтернативы инструменту не было. Сейчас во многом лампу заменяют более современные инструменты, с которыми проще и безопасней. Но иногда так бывает, что воспользоваться плодами современного прогресса нет возможности, как например отсутствие электричества, или невозможность использование газового прибора на морозе.

Паяльная лампа используется для:

• Нагрева элементов и плавления припоя;
• Сварка материалов с температурой плавления от 1000 градусов;
• Плавление материалов с температурой плавления 800-900 градусов;
• Выжигание старого лакокрасочного покрытия с металла;
• Разогрев замерзшей воды в трубах и канализации;
• Подогрев двигателей внутреннего сгорания для запуска на низких температурах;
• Разборка ржавых резьбовых соединений;
• Осмоление шерсти на тушах животных.

Что заливать в паяльную лампу?

С теоритической точки зрения, бензиновая паяльная лампа способна обрабатывать любую испаряющуюся жидкость: нефть, растворители, бензин, керосин, дизель. Однако стоит заметить, что использование низкокачественного топлива быстро забьет форсунку и испаритель. Поэтому рекомендуется использовать только хорошо очищенное горючее, которое соответствует типу лампы.

Потребителям стоит знать, что заливать в бензиновую лампу керосин крайне нежелательно, так как топливо не будет успевать испаряться и лампа начнет плеваться горящей жидкостью, как огнемет. Поэтому заливать в бензиновую лампу рекомендуется только чистый бензин, приобрести который можно в хозяйственных магазинах. При больших объемах работы можно использовать автомобильный бензин, который отличается чистотой и отсутствием различных присадок.

Как правильно разжечь лампу?

Работать с бензиновой паяльной лампой нужно только на открытом воздухе. При необходимости провести работы можно и в помещении, но для этого нужно обеспечить хорошую циркуляцию воздуха. Эксплуатация лампы:

• Лампу нужно заправлять чистым топливом в объеме ? от объема резервуара. Оставшаяся часть заполняется воздухом, чтобы создать в лампе необходимое давление.
• Бензиновая паяльная лампа имеет небольшое избыточное давление 6-10 качков насоса.
• В ванночку горелки наливается чистое жидкое топливо, горящее без копоти (теоретически —этиловый спирт). Практически в ванночку горелки наливают тот же бензин, что и в резервуар. После этого топливо в ванночке поджигается для первичного прогрева испарителя. Во время прогрева лампа должна находиться в защищенном от ветра месте.
• По мере прогревания испарителя подачу топлива можно увеличивать. А чтобы быстро прогреть паяльную лампу можно поставить соплом к массивному негорючему предмету.
• В процессе работы размер факела можно регулировать с помощью запорной иглы. Если возникают перебои в работе или гаснет пламя, нужно проверить чистоту форсунки.
• Погасить паяльную лампу поможет запорная игла.

Правила эксплуатации паяльной лампы

Бензиновая паяльная лампа – это пожароопасный и потенциально взрывоопасный инструмент

Поэтому при работе с лампой важно следовать таким правилам:

• Запрещено использовать лампу при утечке топлива или паров;
• Не рекомендуется использовать топливо, не соответствующее типу лампы;
• Длительная работа приводит к перегреву корпуса, что может привести к взрыву;
• Нельзя работать лампой если неисправен предохранительный клапан или манометр;
• Заправку и слив топлива проводят только в остывшей лампе.
• Работать в помещении лампой крайне нежелательно из-за выхлопа.

Соблюдая правила безопасности при работе с паяльной лампой, вы обезопасите себя от нежелательных и травматических ситуаций и продлите срок службы своему инструменту

Изготовление из подручных материалов: поэтапно

Форсунка и ручка

К трубке из латуни приделывается ручка, для ее изготовления можно воспользоваться ручкой от неисправной паяльной лампы. Второй вариант – брусок с диаметром продольного отверстия, равного размеру трубки. Для сопряжения применяется силиконовый клей либо эпоксидка. Ручке придается форма, удобная для руки.

К созданию форсунки следует отнестись очень тщательно. Ее отверстие сечением 0,1 мм выполнить дома практически невозможно, потому сначала устраивается широкое, а края его забиваются до требуемого размера. Для ускорения процесса деталь зажимается в тисках, по ней наносятся вертикальные удары молотком с оттягиванием по направлению к центру.

Удары наносятся круговые во избежание отклонения подающегося газа при пользовании. Головку следует почистить мелкой наждачкой. С оборотной стороны форсунки устраивается резьба, позволяющая ей соединиться с трубкой подвода газа.

Регулировка пламени

Изготовленной по вышеописанной схеме горелкой уже можно пользоваться. Аппарат будет работать после соединения элементов в единую конструкцию. Остается лишь подключить газовый баллон, открыть вентиль и поджечь.

Но при этом возникнут некоторые неудобства – регуляция газового потока доступна только посредством крана на баллоне, максимально возможной мощности пламени добиться не удастся. Прибор нужно укомплектовать рассекателем и краном.

Кран можно установить непосредственно на горелке либо на подводящей трубе. Удобнее для работы, когда вентиль смонтирован недалеко от ручки (выше на 3-4 см). Сам кран также можно позаимствовать со старого автогена. Устройство фиксируется на резьбе, уплотняющейся ФУМ-лентой.

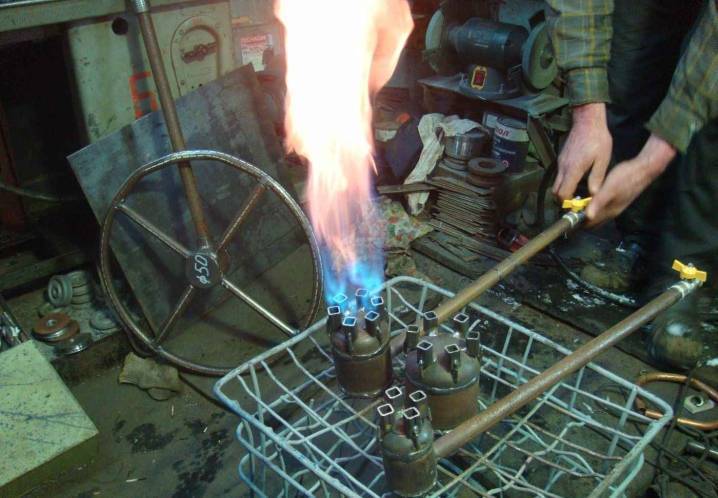

Для изготовления рассекателя используется латунная заготовка цилиндрической формы с отверстиями: одним – для подводящей трубки и несколькими параллельными ему меньшего сечения.

Заготовка закрепляется на трубке так, чтобы кромки ее выходили на 2-3 мм за пределы форсунки. Рассекатель выполняет сразу две функции:

• обеспечивает ветрозащиту;
• проводит поток кислорода, требуемого для поддержания стабильного горения.

Хорошо забытое старое: как работать с паяльной лампой

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано.

Ее популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью.

Как же правильно работать с лампой и обслуживать ее?

Бензиновая паяльная лампа состоит из следующих узлов:

1. Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
2. Топливного бачка.
3. Системы подачи горючей смеси к горелке.
4. Ручного нагнетателя топлива (насоса).
5. Запорно-регулирующего устройства.
6. Обратного клапана (не во всех конструкциях).
7. Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке.

Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

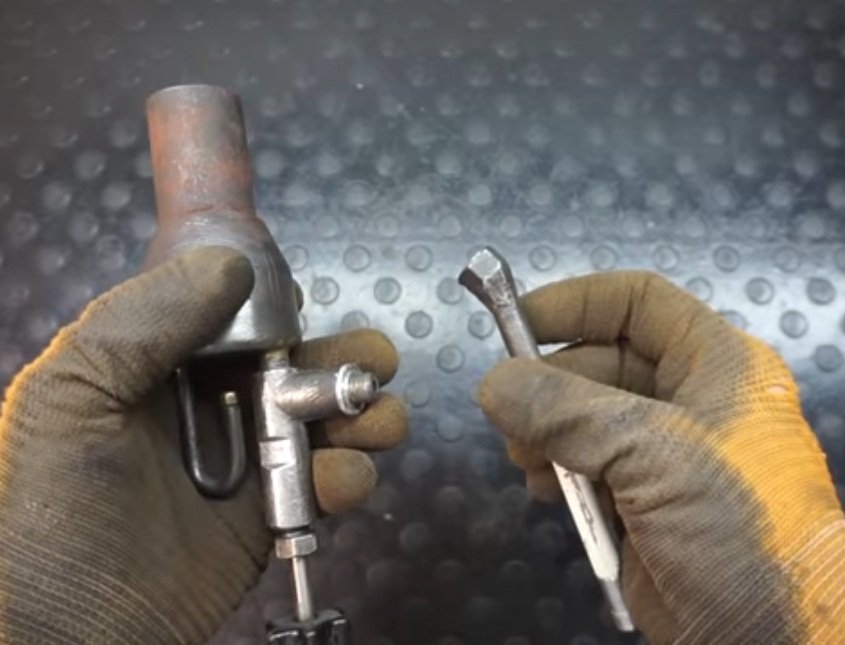

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.

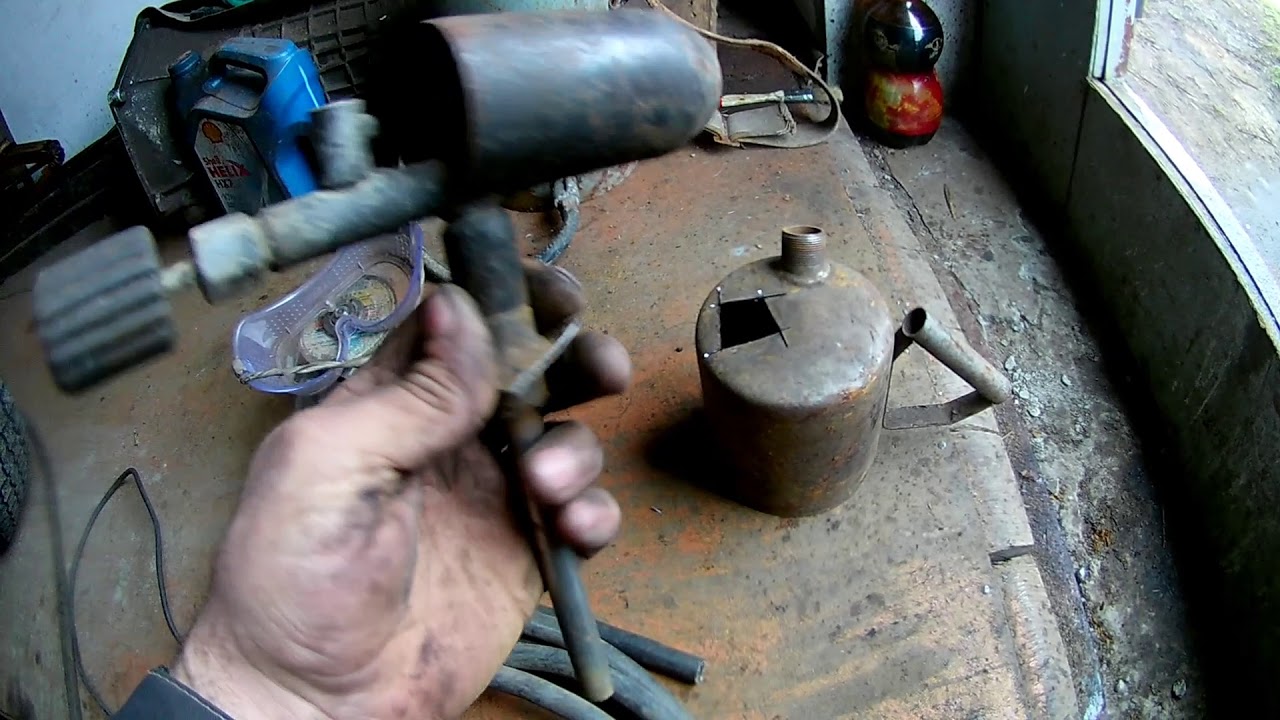

Ремонт паяльной лампы и проверка ее работоспособности

Если бензиновой паяльной лампой долго не пользовались, то требуется определить её пригодность для работы. Для оценки качества действия устройства выполняют следующие действия:

• После поджига факела устанавливают степень нагрева внешней поверхности бачка: если прогрев происходит равномерно и постепенно, то параметры факела стабилизируются, а гудение огня становится равномерным. Бачок, однако, не должен нагреваться до температур более 50°С.
• Наконечник форсунки размещают на расстоянии 20…30 мм от стального листа: при нормальной работающей лампе прогрев будет равномерным, причём по мере увеличения его продолжительности пламя будет стабилизироваться, что объясняется отражением теплового потока от стальной поверхности. Если же при этом пламя временами пропадает или сразу гаснет, то лампой пользоваться нельзя.
• Проверяют действие обратного клапана: при выключении устройства стравливание смеси над поверхностью бензина в бачке должно происходить самопроизвольно.
• Проверяют манометром пределы рабочего давления внутри бачка. При нормальной работе лампы эти давления не должны превышать 0,3 МПа. Резкие колебания – следствие неисправности в системе подачи топлива к регулятору.

Техническое обслуживание и ремонт паяльных ламп, работающих на бензине, производятся для обеспечения бесперебойной и равномерной подачи топлива и нужной степени его диспергированности. Чаще всего, засоряется отверстие в форсунке, поэтому комплект принадлежностей к паяльной лампе включает специальную иглу диаметром не более 0,5 мм.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

1. Не используют для применения низкооктановый бензин.
2. Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
3. Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
4. Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

• С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
• С целью проверки герметичности и плотности соединений – не реже раза в месяц.
• Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

Ремонт насоса

Насос паяльной лампы состоит из поршня, заключенного в корпусе из металла и золотника, который установлен в конце трубки поршня и работает по принципу обратного клапана. Он пропускает воздух внутрь корпуса и не пропускает обратно. На конце поршня установлена кожаная манжета, которая толкает воздух при движении внутрь лампы, и сворачивается, пропуская воздух при движении в обратном направлении.

Эта деталь представляет собой просто круг из кожи, зажатый между двумя стальными шайбами различного диаметра. Верхняя шайба по диаметру почти равна диаметру цилиндра, а нижняя меньше на несколько миллиметров. Благодаря этому манжета способна накачивать воздух, сворачиваясь только в одну сторону, когда необходимо. Чтобы увеличить срок службы манжеты от ремонта до ремонта, ее необходимо иногда смазывать густой смазкой.

Чаще всего неисправен золотник или манжета. Ремонт насоса паяльной лампы будет заключаться в замене их на исправные. Лучшим вариантом для ремонта будет взять рабочие запчасти от нерабочей старой паяльной лампы, если есть такая возможность. Если найти их не удалось, придется покупать эти детали.

Манжету, впрочем, можно вырезать из подходящего куска кожи или из любой подходящей манжеты для другого насоса.
