Нарезка резьбы на трубах: инструмент, приспособления, устройства, способы

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

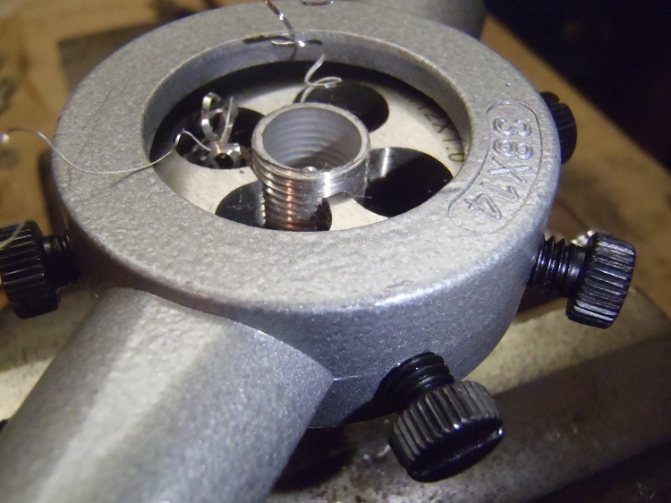

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба	Дюймовая резьба
Наружный диаметр в мм	Диаметр стержня в мм	Наружный диаметр в дюймах	Диаметр стержня в мм
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Способы нарезки резьбы на водопроводной трубе

Способы нарезки делятся на два типа: ручной и автоматический. В первом случае потребуется комплект резьбонарезных устройств. Для нарезки наружной резьбы применяются плашки клуппы, для внутренней – метчики. Размеры инструментов определяют по справочным таблицам. Автоматическая нарезка происходит на станках или электроинструментом. Метод отличается точностью и подходит для труб любого диаметра. На станках выполняется фрезерование и накатка резьбы.

Нарезание плашкой

Выбор типа инструмента зависит от требований к качеству. Лучший результат достигается при использовании цельной плашки, которая обладает высокой жесткостью. Недостаток устройства – быстрый износ. Подпружиненные плашки (с разрезом в одном из осевых отверстий) позволяют менять диаметр резьбы в пределах 0,3 мм. Их жесткость снижена, резцы служат дольше, но чистота нитей теряется.

Подготовленная труба зажимается в тиски. Плашка помещается в держатель и фиксируется винтами. На обрабатываемый участок и резцы наносится смазка. Инструмент надевается на трубу под прямым углом. Вращение происходит плавно, по часовой стрелке. После изготовления нескольких витков удаляется стружка и возобновляется смазка. Для качественной нарезки после черновой плашки используется чистовая. Готовая резьба очищается ветошью.

Использование клуппа

Нарезка резьбы клуппом

Использование трубного клуппа удобнее, чем плашки. Инструмент стоит дороже, но для выполнения большого объема работы лучше выбрать его. Клупп дает чистый виток, раздвижная конструкция позволяет регулировать диаметр резьбы. Установка направляющих уменьшает риск появления перекосов, облегчает процесс нарезания. Если в конструкцию входит трещотка, около плашки располагают храповое колесо. При его повороте перемещается головка инструмента. Трещотка незаменима в стесненных условиях работы.

Труба зажимается в тиски, оставляется небольшой участок. Короткая выступающая часть не позволит металлу прогнуться от приложенных усилий. Труба и резцы смазываются машинным маслом. Выступающая часть вставляется в направляющую клуппа. Нарезка происходит короткими вращательными движениями. Периодически осуществляется поворот назад для отрезания стружки. В процессе работы добавляется смазка

При нарезании резьбы на водопроводных трубах важно следить за количеством витков

Работа метчиком

Внутренняя резьба выполняется метчиком. Его диаметр должен быть чуть больше, чем трубы. При работе рекомендуется пользоваться комплектом из двух-трех деталей. Они выполняют черновую и чистовую нарезку. Первый инструмент проводит основную работу, удаляя до 70% стружки. У чистового метчика небольшая заборная часть и полный профиль нарезки. Инструменты различают по канавкам на хвостовике:

одна – черной;
две – средний;
три – чистовой.

Внутренняя часть трубы требует очищения и смазки. Метчик вставляется вертикально, хвостовик закрепляется в воротке. Вращение ведется по часовой стрелке. При работе с мягким металлом инструмент периодически выворачивают и вычищают стружку. Обязательно применяется смазка. После окончания работы проводится проверка качества резьбы.

Правила нарезания внутренней резьбы метчиком

При ручной нарезке резьбы инструмент вставляют в отверстие вертикально (без перекоса). Вороток вращают в нужном направлении (для правой резьбы по часовой стрелке) не все время, а периодически делают 1–2 оборота в обратную сторону.

При таком вращательно-возвратном движении метчика срезаемая стружка ломается, становится короткой (дробленой) и легче удаляется из рабочей зоны, а процесс формирования резьбы значительно облегчается. По окончании нарезания инструмент вывертывают вращением воротка в противоположную сторону, затем его прогоняют по готовой резьбе насквозь или до упора для глухих отверстий. Необходимо также придерживаться следующих правил:

При формировании резьбы в вязких и мягких металлах (алюминий, медь, баббиты и другие), а также в глубоких отверстиях инструмент следует периодически выкручивать из отверстия для очистки канавок от стружки.

При использовании комплекта метчиков необходимо применение всех инструментов набора. Нарезание сразу чистовым метчиком или средним, а затем чистовым без прохода черновым не ускоряет, а только замедляет и затрудняет процесс нарезания. Кроме того, резьба при этом получается некачественной, а инструмент может сломаться. Чистовой и средний метчики вкручивают в отверстие вручную (без воротка) до тех пор, пока инструмент не пойдет по резьбе правильно, и только после этого устанавливают вороток и продолжают работу.

В процессе нарезания требуется тщательно следить за правильностью врезки инструмента, чтобы не было его перекоса. Для этого необходимо через каждые вновь нарезанные 2–3 нитки стружки проверять положение метчика относительно верхней плоскости детали с помощью угольника

Особенно осторожно следует работать с глухими и мелкими отверстиями

Конструкция метчика

Метчик (рис. 1) представляет собой закаленный винт, на котором прорезано несколько прямых или винтовых канавок, образующих режущие кромки инструмента. Канавки также обеспечивают размещение стружки, образующейся при резании стружка может выводиться из зоны резания.

Метчик состоит из двух частей — рабочей и хвостовика, на конце которого выполнен квадрат (у ручных метчиков). Рабочая часть метчика включает в себя: режущую (заборную) часть, которая обеспечивает удаление основной части припуска на обработку; калибрующую часть, осуществляющую окончательную обработку резьбы; стружечные канавки; перья (витки резьбы, разделенные стружечными канавками) и сердцевину, обеспечивающую метчику достаточную для обработки прочность и жесткость. Хвостовая часть метчика служит для закрепления его в воротке, которым производятся рабочие и холостые перемещения метчика.

Рабочую часть метчика изготавливают из инструментальных углеродистых сталей марок У11, У11А, быстрорежущей стали или твердого сплава. Выбор материала рабочей части зависит от физико-механических свойств обрабатываемой заготовки. У цельных метчиков материал хвостовой части тот же, а у метчиков, состоящих из двух частей, соединяемых сваркой, хвостовую часть изготавливают из конструкционной стали марок 45 и 40Х: Число стружечных канавок, выполненных на метчике, зависит от его диаметра (три канавки дтя метчиков диаметром до 20 мм и четыре — для метчиков диаметром свыше 20 мм).

Основную работу при нарезании резьбы выполняют режущие кромки, образованные пересечением передних поверхностей канавки с задними (затылованчыми, выполненными по архимедовой спирали) поверхностями рабочей части. Затылование задней поверхности режущих зубьев позволяет сохранить постоянным их профиль после переточки, которая осуществляется централизованно в заточных цехах.

Как правило, метчики изготовляют с прямыми канавками, однако для улучшения условий резания и получения точных и чистых резьб применяют метчики с винтовыми канавками. Угол наклона такой канавки к оси метчика составляет 8… 15°. Для получения точных и чистых резьбовых поверхностей в сквозных отверстиях при обработке мягких и вязких материалов используют бесканавочные метчики.

Рис. 1 Метчик:

а – конструкция: 1 – нитка(виток); 2 – квадрат; 3 – хвостик; 4 – канавка; 5 – режущее перо;б – геометрические параметры: 1 – передняя поверхность; 2 – режущая кромка; 3 – затылованная поверхность; 4 – задняя поверхность; 5 – режущее перо; α – задний угол; β – угол резания;δ – угол заострения; γ – передний угол;в – с винтовой стружечной канавкой: 1 – канавка; г — нарезание глухой резьбы; ω – угол наклона винтовой канавки.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

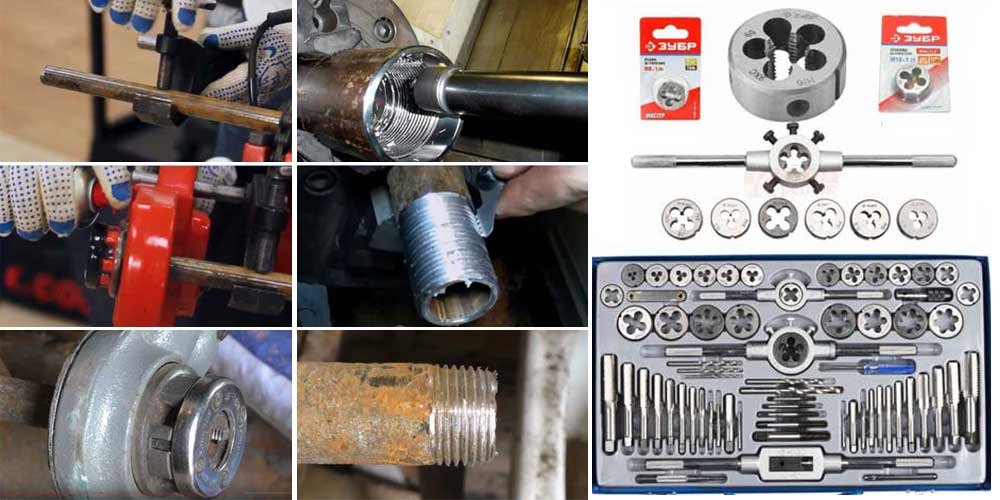

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

при помощи штангенциркуля подобрать нужную по диаметру плашку;
смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
подобрать метчик по диаметру;
установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

при помощи штангенциркуля подобрать нужную по диаметру плашку;
смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
после нанесения резьбы труба и используемый инструмент очищаются от смазки.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
подобрать метчик по диаметру;
установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Электрические агрегаты

Очень часто в быту используется электрический резьбонарезатель. Это компактный агрегат, который можно иметь в гараже или мастерской

С ним удобно работать. И это очень важно, ведь речь идет о том, что работы будут выполнять не профессионалы, а также на примере небольших заготовок, которые используются преимущественно в быту. Оборудование избавляет от размышлений о том, как правильно и как лучше зафиксировать трубу

В комплект электрического резьбонарезателя входят электрическое устройство и лерки различного диаметра. Имеется и редуктор, который позволяет выполнять обратное вращение. С помощью специального удерживающего диска фиксируется труба. Далее все выполняет машина.

При работе очень важно контролировать, чтобы оборудование не перегревалось, ведь часто это становится причиной выхода его из строя. Если работы не много, то и проблем не будет

Однако в таком случае возникает вопрос: рентабельно ли иметь такое оборудование? Но если выполняется много работы, то, безусловно, это выгодно

И здесь нужно соблюдать предельную осторожность. Минус резьбонарезателя – габариты, которые мешают нарезать трубу, если она находится очень близко у стены

Куда проще нарезать резьбу вручную. Здесь специалисты рекомендуют использовать такие инструменты: плашкодержатель, плашка, которая используется для черновой резьбы, а также для чистовой резьбы. Нужно и смазочное средство. Это может быть машинное масло или солидол. Понадобится напильник и болгарка.

Новичок обязательно спросит, для чего нужно именно две плашки? Тут все просто. Две плашки значительно облегчают работу. Инструмент изнашивается меньше, а качество работ становится выше.

Что называют нарезанием?

Перед тем как рассматривать методики и инструменты, давайте разберемся, что же называют данным процессом. Нарезанием называют специальную механическую обработку заготовок для того, чтобы получить нарезку снаружи или внутри. Сам же результат процесса представляет собой выступы-витки и специальные канавы, закрученные в спираль, и чередующиеся между собой.

Резьба на трубе

Зависимо от того, где нарезать резьбу на трубе, используются разные приспособления. Данный процесс выполняется на таких элементах:

гайки;
болты;
трубопроводы с разъемным типом соединения;
детали различной техники и механизмов.

В свою очередь нарезка может быть внутренней и внешней. При этом, как уже понятно, используется разный инструмент и приспособления. Давайте максимально подробно рассмотрим все методики, и начнем с методики создания внутреннего вида.

Использование клуппа

Нарезающий клупп это модификация обычной плашки, оснащенная дополнительно приспособлением для организации направления и трещоткой, с целью упрощения способа нарезки. На рынке клупп предлагается обычно в виде набора инструментов для нарезки резьбы.

При использовании клуппа необходимо действовать в таком порядке:

1.установить в трещотку нарезной клупп выбранного из набора диаметра; 2.обработать смазкой нарезаемые и режущие части трубы и клуппа; 3.надеть приспособление для направления клуппа (направляющую) на торец; 4.вращая трещотку по часовой стрелке, нарезать все шаги резьбы; 5.в процессе вращения прибора продолжать смазывать нарезаемые и режущие части трубы и клуппа.

Причины возникновения дефектов. Как избежать бракованных изделий?

Условием для возникновения брака при нарезании может стать невыполнение одного из следующих правил:

1.диаметр обрабатываемой трубы должен соответствовать диаметру изготовляемой резьбы; 2.применять только исправные приборы заточенные, четко отцентрированные; 3.необходимо смазывать изделие и прибор машинным маслом (жидкость специальная для резьбы) как перед нарезанием резьбы, так и в процессе работы; 4.выполнять работы должен опытный специалист.

Можно сделать вывод о том, что для надежного и плотного присоединения различного сантехнического оборудования к трубным системам водоснабжения, отопления или канализации, а также труб между собой, необходимо обязательно придерживаться описанных выше правил, при строгом выполнении которых вероятность появления дефектов существенно снижается. Для облегчения выполнения этих правил рекомендуется иметь при себе набор специальных инструментов для нарезки.

Выводы

Итак, рассмотрены самые популярные способы нарезки труб. Теперь каждый знает о том, какие существуют приспособления для нарезки резьбы на металлических трубах. Можно сказать, что нарезать резьбу сможет даже новичок, но с первого раза вряд ли что-то получиться. Как в любой другой работе, здесь нужна практика и некоторые теоретические познания.

От того, насколько качественно будет усвоен теоретический и практический урок, зависит качество выполняемых работ

Важно повториться, что для выполнения работ нужно использовать только проверенные и современные инструменты, с которыми работают настоящие профессионалы. Ведь качественный инструмент гарантирует точность выполнения работ, а также ее простоту
