Способы достижения шероховатости поверхности

Машинное использование[ | ]

Основная статья: Шлифовальные машины

Шлифовальный круг из шлифшкурки Лепестковый шлифовальный диск: лепестки — шлифовальная шкурка Шлифовальная шкурка служит оснасткой для следующих инструментов:

• Вибрационные шлифовальные или плоскошлифовальные машины. Листы прямоугольной формы крепятся на зажимах или на липучке, могут иметь отверстия для пылеотвода.
• Дельташлифмашины. От плоскошлифовальных отличаются треугольной формой, напоминающей утюг (или букву дельта, откуда и название), которая позволяет работать в труднодоступных местах. Листы треугольной формы крепятся на липучке, имеют отверстия для пылеотвода)
• Эксцентриковые (орбитальные) шлифовальные машины (листы круглой формы крепятся на липучке, имеют отверстия для пылеотвода.
• Ленточные шлифовальные машины (ленты натягиваются на ведущем вале и ролике шлифмашины, не имеют отверстия для пылеотвода)
• УШМ, дрели с использованием дополнительной оснастки — опорной тарелки, имеющей липучую поверхность или зажимную шайбу (листы круглой формы крепятся, соответственно, на липучке или имеют посередине отверстие, такие листы не имеют отверстия для пылеотвода)
• Вибрационные многофункциональные инструменты (универсальные резаки) с использованием дополнительной оснастки — опорной платформы, имеющей липучую поверхность (листы треугольной формы крепятся на липучке, как правило, не имеют отверстия для пылеотвода)

Размеры зубьев на напильниках

Слесарные напильники изготавливаются с соблюдением стандарта ГОСТ 1465-59. В стандарте предусматривается разделение напильников на виды по насечке. Для начала разберемся в вопросе различия напильников по размеру зубьев. Всего различают 5 номеров размерности насечек:

• 0 и 1 — это инструменты, имеющие самые большие зубья, что позволяет использовать их для выполнения грубой обработки поверхности. Большой размер зубьев дает возможность осуществлять быстрое снятие слоя металла за короткий временной интервал. Из недостатков надо отметить не только низкую точность обработки, но еще и невозможность использования устройства для работы с твердыми металлами. Главная отличительная особенность таковых приспособлений в том, что на 10 мм расстояния присутствует от 4 до 12 зубьев
• 2 и 3 — группа напильников, имеющих средний размер зубьев. Используются такие инструменты в случае необходимости снятия слоя металла до 0,06 мм. Определить принадлежность напильника ко 2 и 3 типу можно по количеству зубьев на 10 мм (от 13 до 24 зубьев)
• 4 и 5 — это самые мелкие зубья, посредством которых осуществляется финишная обработка деталей. С их помощью осуществляется снятие небольшого слоя металла, позволяя выполнять при этом доведение заготовок до необходимых размеров. Количество зубьев на 10 мм составляет от 24 штук и выше

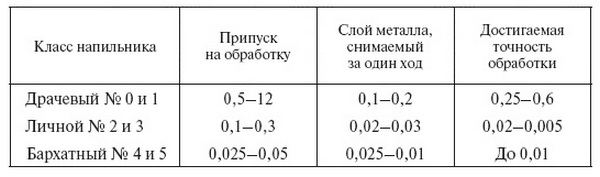

Таблица классов напильников

Мастера в своем арсенале имеют полный комплект напильников с разными номерами, что позволяет выполнять манипуляции по обработке заготовок не только с высокой точностью, но еще и максимальной эффективностью. Именно поэтому надо сказать, что если планируется обработка металлических или деревянных заготовок, то нужно купить комплект напильников с разными размерами зубьев. Только с полным набором инструментов можно говорить о качестве проводимых работ.

Для обозначения размера зубьев используют не только цифры, но и названия. Размеры зубьев на напильниках различаются по таким названиям:

1. Драчевые — соответствуют номеру 0 и 1. За один проход полотном снимается большой слой мягкого металла, а их основная задача заключается в черновой обработке
2. Личные — имеют до 24 зубьев, и соответствуют номеру 2 и 3. Личные напильники являются самыми популярными, которые используются на практике. У личных устройств имеется значительный недостаток — засорение канавок металлической пылью. Для повышения эффективности инструмента, рабочую часть металлического основания необходимо регулярно очищать при помощи щетки по металлу
3. Бархатные — имеют самые маленькие зубья, количество которых на 10 мм составляет свыше 25 штук. Максимальное количество канавок на 10 мм составляет 80 штук, что позволяет осуществлять чистовую обработку

Один из не менее важных вопросов о том, какие виды напильников по форме бывают, и для каких целей они применяются. Именно в этом вопросе и разберемся более подробно.

Назначение инструментов по форме

Арсенал хорошего мастера должен состоять не только из набора напильников разной шероховатости, но еще и разнообразия их по форме. Какие виды напильников по форме бывают, уже упоминалось выше, поэтому далее рассмотрим подробно их назначение и применение.

1. Плоский с тупым носком — применяется для обработки плоских и выпуклых поверхностей. Насечка на рабочей части может быть одинарной, двойной, точечной или фрезерно-дуговой (в виде дуг). На боковых частях наносится одинарная насечка, что позволяет использовать инструмент для обработки мягких материалов
2. Плоский с острым носком. Наличие зауженной части позволяет использовать его для обработки наружных и внутренних поверхностей деталей и заготовок. Если необходимо увеличить размер канавки или пропилить шлиц, то плоские остроносые напильники являются оптимальным решением
3. Квадратные — они предназначены не только для выпиливания квадратных или прямоугольных отверстий, но еще и для обработки прямых углов деталей
4. Треугольные — чаще всего их используют для заточки зубьев ручных ножовок. Однако не все ножовки можно затачивать, о чем подробно можно узнать здесь. Кроме того, треугольные напильники позволяют осуществлять срезание материалов, а также обрабатывать внутренние углы с разными формами
5. Круглые — имеют несколько предназначений. Зачастую их используют для зачистки внутренних поверхностей отверстий, а также с целью увеличения их диаметра. Используются круглые устройства для заточки цепей бензопил, однако для этого применяются бархатные приборы малого диаметра
6. Полукруглые — универсальный прибор, который сочетает в себе возможности плоских и круглых инструментов. С их помощью осуществляется обработка поверхностей сферического или плоского типа
7. Ромбовидные — это лучшее решение для работы с шестернями, звездами, дисками и т.п.

Чем больше видов напильников имеется в арсенале у мастера, тем шире возможности, а также качество выполнения соответствующих работ. Самые распространенные способы применения напильников в хозяйстве — удаление заусенцев, формирующихся на детали после ее распиливания.

Это интересно! Напильники хотя и отличаются высокой твердостью, но при этом такие инструменты являются хрупкими. Именно поэтому не рекомендуется допускать падения прибора на бетонные поверхности с большой высоты, так как это приведет к его повреждению.

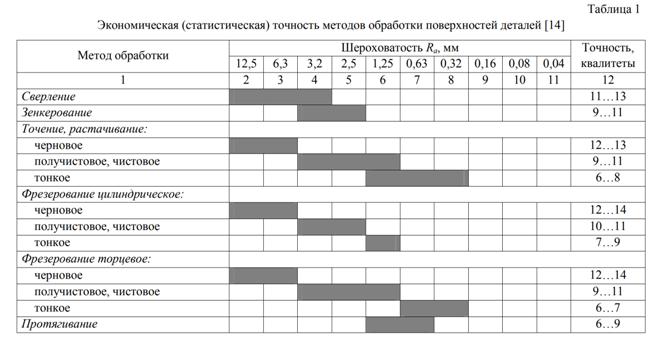

Что такое квалитет в системе допусков?

Квалитет в системе допусков определяет то минимальное значение точности, которого будет вполне достаточно для надёжного функционирования предмета

• Сэкономить на производстве;
• Оптимизировать процесс;
• Добиться допустимого уровня надёжности;
• Не выполнять «лишнюю» работу.

Читать также: Как измерить температуру жала паяльника

Теоретически, всё должно быть идеально. Но добиться таких результатов в суровой реальности невозможно. Поэтому приходится мириться с действительностью и определяться, какой уровень качества нас устроит.

Это ни в коем случае не значит, что производитель не стремится сделать всё в лучшем виде. Нет, просто в ходе долгих исследований были уточнены параметры, которые соответствуют допустимому уровню точности.

Успокоить себя можно тем, что ни один производитель не рискнёт пустить в продажу некачественные изделия – удар по репутации и финансовые потери.

Классификация напильников

По форме

*Для каждого типа указаны пределы длины (в мм).

• Плоские.
• Трехгранные.

Специфического применения:

• Ромбические (100 – 350).
• Полукруглые (200 – 350).
• Круглые (100 – 450).
• Квадратные (100 – 450).
• Овальные (100 – 400).
• Линзовые (100 – 350).

По насечкам

Данный признак предполагает более сложное категорирование. Дело в том, что, во-первых, насечки бывают разными – точечными, дуговыми, перекрестными (двойными) или одинарными. Во-вторых, они могут быть расположены неодинаково (в этом случае говорят об их шаге). А от этого напрямую зависит общее количество режущих кромок по всей длине рабочей части инструмента («плотность» насечек).

• Драчевые (№№ 0 и 1) – служат для грубой обработки, и чаще используются при работе с древесиной. Хотя применяются и для удаления с металлов ржавчины, если толщина ее слоя значительная.
• Личные, полуличные (№№ 2 и 3) – наиболее используемый в быту инструмент, дающий возможность качественного удаления верхнего слоя любого металла.
• Бархатные (№№ 4 и 5) – для финишной (чистовой) обработки заготовок.

На заметку!

• Для работы с мягкими металлами лучше использовать инструмент с одинарной насечкой. При или твердых сплавов – с двойной.
• Рашпиль – напильник с крупной точечной насечкой. Служит для обработки как мягких металлов, так и пластмасс, резины и иных материалов.

• Остроносые.
• Тупоконечные.

Классификация инструментов по форме

Перед непосредственным проведением работы необходимо правильно провести выбор самого оптимального инструмента. На данное время встречаются следующие разновидности формы:

1. Плоские встречаются намного чаще остальных. Их главное предназначение состоит в опиливании наружных и внутренних плоскостей всевозможных изделий. Рабочая часть в данном случае предоставлена плоским металлическим листом, который с двоих сторон имеет насечки. При этом в большинстве случаев на торцевых поверхностях также наносятся насечки.
2. Полукруглые формы также часто используются для работы с самыми разными изделиями, а еще получения изогнутых плоскостей. Есть при этом тыльная сторона, которая сделана в плоской форме. Полукруглая форма используется для выпиливания углов с острыми концами, критерий которых составляет 60 градусов.
3. В наборы часто включается изделие с круглой формой. Они применимы на случай, когда полукруглый драчевый напильник не может использоваться по тем или другим причинам.
4. Есть в продаже драчевые напильники с прямоугольной формой. Такой вариант выполнения самый удобный в использовании в случае работы с узкими плоскостями, которые нельзя обработать при использовании обычного варианта выполнения.
5. Треугольные применяются для получения углов с острыми концами. При этом обрабатывается внутренняя и наружная поверхность.
6. Ромбическая форма применяется для опиливания зубьев, которые считаются поверхностью для работы звездочек и шестерен. Используются они очень нечасто, так как шестерни и звездочки служат частью очень непростых механизмов.

Аналогичная классификация должна предусматриваться при подборе подходящего драчевого напильника. Вышеприведенная информация указывает на то, что от формы в большинстве случаев зависит область использования.

Методы осуществления контроля

Для осуществления контроля шероховатости поверхности используются два метода:

• качественный;
• количественный.

При проведении качественного контроля проводится сравнительный анализ поверхности рабочего исследуемого и стандартного образцов путем визуального осмотра и на ощупь. Для проведения исследования выпускаются специальные наборы образцов поверхностей имеющих регламентную обработку согласно ГОСТ 9378-75. Каждый образец имеет маркировку с указанием показателя Ra и метода воздействия на поверхностный слой материала (шлифовка, точение, фрезерование т.д.). Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного слоя при характеристиках Ra=0.6-0.8 мкм и выше.

Образцы шероховатости поверхности

Количественный контроль поверхности проводится с использованием приборов работающих с применением разных технологий:

• профилометра;
• профилографа;
• двойного микроскопа.

Какой драчевый напильник – круглый или плоский – пригодится дома?

Вы только начали собирать свой набор домашних инструментов и не знаете, какой инструмент выбрать из многообразия, представленного в магазинах? В таком случае для начала нужно определиться с задачами. Так, например, если вы на пороге большого ремонта в квартире или на даче, под рукой лучше иметь хороший набор напильников, а не несколько разрозненных. Если же вы хотите сделать ребенку экологически чистый конструктор (кубики) из упавшего на даче дерева, вам следует приглядеться к рашпилям по дереву и плоским напильникам.

Древесину сначала нужно обработать рашпилем, он меньше забивается, а затем уже браться за напильник. И в конце не забудьте хорошенько обработать детали наждачной бумагой для безопасной игры! Прямые линии вам не интересны, в вашем конструкторе должны быть окошки, цилиндры, арки? Тогда помимо плоских инструментов возьмите круглый напильник и рашпиль такой же формы. Наждачная бумага тут, естественно, тоже пригодится.

14 классов обработки поверхности металла

Шероховатость готового изделия определяется специальным прибором. Единица измерения данного критерия – микрометр. Причем существует две категории шершавости: исходный, достигаемый за счет производственной обработки поверхности, и равновесный, который получается в процессе эксплуатации детали за счет ее естественного износа.

Чистота обработки металла регламентируется ГОСТом, который содержит четкие требования к характеристикам деталей той или иной категории. Всего существует 14 классов, при этом первый класс – наиболее грубый, четырнадцатый – максимально чистый.

Степень неровности поверхности определяется посредством трех числовых критериев:

• L – длина участка поверхности (мм);
• Rz – высота неровности (мкм);
• Ra – среднеарифметическое отклонение профиля (мкм).

Показатель среднеарифметического отклонения свидетельствует о степени шероховатости поверхности. Классы чистоты обработки металла с 6-го по 14-й имеют три разряда (а, б, в), поскольку характеризуются минимальными погрешностями.

Таблица. Значения параметров Ra и Rz, соответствующих той или иной категории шероховатости. Стоит отметить, что теоретически лучше использовать в качестве контрольного показателя Ra вместо Rz.

Маркировка разных типов наждачной бумаги

Международная стандартизация и система классификаций подразумевает следующую маркировку типов и градацию наждачной бумаги:

• Р22/24/36, 80-/63-/50-Н для первоначальной обработки изделия.
• Р40/46/60, 40-/32-/25-Н — менее жесткая обработка и шлифовка.
• Р80/90/100/120, 20-/16-/12-/10-Н для шлифовки изделий или детали на первичном этапе.
• Р150/180 и 8-/6-Н для завершения этапа шлифовки.
• Р240/280 и 5-Н, М63 применяют для работ по дереву.
• 400/600, М28/40 и 2/3-Н — полировка и удаление пыли перед окрашивающим слоем.
• Р1000, М20 и 1-Н обрабатывают металл, пластиковые предметы и керамику.
• Полировка без особых требований материала – Р1200/1500, М14/10/7/5.
• Щадящая полировка или завершающий этап работ — Р2000/2500, Н-0/00/01.

Напильники, надфили и рашпили

Те, кто хоть немного знаком со слесарными работами, наверняка сталкивались с необходимостью обработки поверхностей. Во многих случаях для этой цели применяются напильники, надфили, рашпили. Использование определенного типа слесарного инструмента зависит в первую очередь от того, какие поверхности будут обрабатываться.

Напильник, надфиль и рашпиль — это слесарный инструмент, предназначенный для различных видов материалов. С напильником в большей или меньшей степени знаком каждый. Это режущий инструмент для опиливания поверхностей, представляющий собой стальной брусок прямоугольного или треугольного сечения, на поверхности которого имеются острые насечки.

Напильники различаются по форме, по количеству и по виду насечек. Чем мельче насечки и чем их больше, тем более инструмент подходит для тонких работ. Небольшой напильник с мелкой насечкой называется надфилем. Надфили применяются для тонкого опиливания, зачистки поверхностей, доводки небольших и совсем крохотных деталей. Они идеально подходят для лекальных, граверных и ювелирных работ. Надфили различаются размерами (от 80 мм до 160 мм) и формой (могут быть трехгранные, клиновидные, полукруглые, овальные, круглые, игольчатые).

Надфили имеют двойную насечку: первая делается под углом 25° и вторая — под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке. Для обработки материалов из твердых сплавов, керамики и стекла используются алмазные надфили.

Нельзя не упомянуть еще об одной разновидности шлифовального инструмента — о рашпиле. Он применяется в деревообработке, мебельном производстве, при работе с гипсокартонном для обтесывания и заключительной обработки поверхностей. Как напильники и надфили, рашпили бывают плоскими, круглыми, полукруглыми, с разной зернистостью насечки. Рашпили удобны, если нужна обработка мягкого материала — свинца, олова, меди, кожи, резины, древесины, пластмассы. Обычный напильник здесь не подойдет — насечка слишком быстро забивается стружкой. Рашпиль же имеет редкую, крупную и острую насечку, обычно с полуконическими зубьями, которые не засоряются достаточно долго.

Большое значение для качественного результата имеет техника работы инструментом. Так, независимо от того, используется ли напильник, или надфиль, или рашпиль, обрабатываемую деталь необходимо закрепить. Желательно, чтобы это были тиски, регулирующиеся по высоте. Напильник должен двигаться с сильным нажимом и равномерно вперед и до упора. Чтобы получить ровную поверхность, инструмент надо держать горизонтально. Надфиль берут пальцами за конец. Рашпиль держат двумя руками — правой — за ручку, а левой — за конец. При работе инструментом его нужно использовать на всю длину, хотя при сглаживании и выравнивании допускается короткий ход. Хорошего результата можно добиться, двигая напильник по диагонали к детали, часто меняя направление его движения.

Итак, чтобы купить инструмент, необходимый для работы, нужно учитывать то, с каким материалом предстоит иметь дело, а также размеры обрабатываемых деталей. Скорее всего, понадобится целый набор, включающий, например, напильники и надфили разных форм. предлагает широкий ассортимент напильников, надфилей и рашпилей для различного рода работ. Здесь можно приобрести наборы алмазных напильников и надфилей «GRIFF», рашпили различных форм, комплекты слесарно-монтажного инструмента, включающие в себя все самое необходимое для обработки любых поверхностей.

Основные правила, используемые для обозначения неровности поверхности на чертежах

Основные правила, которые необходимо использовать при выполнении чертежа:

1. На чертеже указываются все шероховатости поверхности для используемого материала без учета используемых методов.
2. Нанесение значений шероховатостей осуществляется на разрезах, которые имеют размер.
3. Знаки наносятся на всех видах линий используемых в чертеже.
4. При наличии у знака полки его местоположение определяется по отношении к основной надписи.
5. Если изделие имеет разрыв на чертеже, то производится маркировка только одной части изображения.
6. Если поверхностный слой требует использования обработки участков детали различного класса, то производится разделение с помощью сплошной линии.
7. В случае сокращения места необходимого для нанесения обозначений на чертеже возможно допустимое упрощение знаков.
8. При одинаковом значении шероховатости поверхности контура, значение наносится один раз.
9. При идентичности различных поверхностей с одинаковыми значениями шероховатости, допускается нанесение значений один раз.
10. Знаки, обозначающие неровности должны иметь толщину в 1.5 раза больше, чем нанесенные на изображение.
11. Условия, обозначающие направление поверхностей должны соответствовать стандартам.
12. Обозначение шероховатости поверхности производится с использованием общих правил.

Обозначения направления шероховатости поверхности на чертежах

Учитывая структуру материала, конструктор имеет возможность указать необходимые параметры, предъявляемые к качеству поверхностей. Причем характеристики могут указываться по нескольким параметрам с установкой максимально и минимального значения с возможными допусками.

Основные обозначения

Шероховатость исследуемой поверхности измеряются на допустимо небольших площадях, в связи с чем базовые линии выбирают, учитывая параметр снижения влияния волнообразного состояния поверхности на изменение высотных параметров.

Неровности на большинстве поверхностей возникают по причине образующихся деформаций верхнего слоя материала при осуществляемой обработке с использованием различных технологий. Очертания профиля получают при проведении обследования с помощью алмазной иглы, а отпечаток фиксируется на профилограмме. Основные параметры, характеризующие шероховатость поверхности имеют определенное буквенное обозначение, используемое в документации, чертежах и получаемые при проведении измерений деталей(Rz, Ra, Rmax, Sm, Si, Tp).

Для измерения неровности поверхности используют несколько определяющих параметров:

• Ra- обозначает значение исследуемого профиля с возможным отклонением (среднеарифметическим) и измеряется в мкм;
• Rz – обозначает высоту измеряемых неровностей определяемую по 10 основным точкам в мкм;
• Rmax –максимальное допустимое значение параметра по высоте.

Обозначение шероховатости поверхности

Также используются шаговые параметры Sm и Si и опорная длина исследуемого профиля tp. Данные параметры указываются при необходимости учитывать условия эксплуатации деталей. В большинстве случаев для измерений используется универсальный показатель Ra, который дает наиболее полную характеристику с учетом всех точек профиля. Значение средней высоты Rz применяется при возникновении затруднений связанных с определением Ra с использованием приборов. Подобные характеристики оказывают влияние на сопротивление и виброустойчивость, а также электропроводимость материалов.

Значения определений Ra и Rz указаны в специальных таблицах и при необходимости могут использоваться при проведении необходимых расчетов. Обычно определитель Ra обозначается без числового символа, другие показатели имеют необходимый символ. Согласно действующим нормативным актам (ГОСТ) существует шкала, в которой даны значения шероховатостей поверхности различных деталей, имеющих подробную разбивку на 14 специальных классов.

Существует прямая зависимость, определяющая характеристики обрабатываемой поверхности, чем выше показатель класса, тем меньшее значение имеет высота измеряемой поверхности и лучше качество обработки.

Виды инструментов по форме

Поскольку обрабатываемые изделия могут отличаться друг от друга формой, для наиболее эффективной их обработки производители выпускают соответствующие виды устройств для шлифовки. Наиболее качественно выполнять шлифовку деталей этому инструменту позволяет особая форма профиля. В зависимости от этого признака можно выделить несколько видов напильников:

• овальный;
• ромбовидный;
• ножовочный;
• специальный;
• полукруглый;
• круглый;
• трехгранный;
• квадратный;
• плоский.

Таким образом, инструментов для обработки изделий существует немало, и каждый из них отличается не только вариантом исполнения, но и назначением.

Особенности применения инструментов ручного точения

Есть весьма условное деление по назначению. Выделяют основные категории.

• Слесарные – наиболее распространённые напильники. Их используют на любом промышленном предприятии. В домашних мастерских и личных хозяйствах нетрудно встретить подобный инструмент.
• Надфили используются для тонкой работы. Основными пользователями являются ювелиры, слесари-лекальщики. Без мелкого инструмента трудно невозможно обрабатывать труднодоступные места. Например, Михаил Тимофеевич Калашников уже будучи известным конструктором автоматического оружия дорабатывал отдельные детали самостоятельно с помощью набора надфилей.
• Заточные напильники (в основном треугольные и ромбовидные) используются для заточки зубьев на ножовках, пильных цепях и в других местах, где требуется восстановить требуемую остроту режущих кромок.
• Рашпили – особый класс инструментов, используемых для обработки древесины и иных неметаллических материалов. Их отличает наличие зубьев особой точечной формы. Иногда рашпили называют драчевыми напильниками, хотя – это не совсем верно.

Особые условия

При массовом производстве определенных деталей иногда нарушается заданная форма или их сопряженность. Подобные нарушения увеличивают допустимый износ деталей, и ограничиваются специальными допусками, которые указаны в ГОСТ 2.308-2011. Каждый вид используемого допуска имеет 16 определяющих степеней точности, которые оговариваются для деталей разной конфигурации с учетом используемого материала. Необходимо также учитывать, что используемые допуски размера и конфигурации для деталей имеющих цилиндрическую форму берутся с учетом диаметра деталей, а плоские детали с учетом толщины, а максимальная погрешность не должна превышать показатель допуска.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Это интересно: Ножовка по металлу — виды, применение, конструкция

История инструмента

Напильник имеет очень древнюю историю – он уходит своими корнями в эпоху Античности. Инструмент практически не подвергся изменениям на протяжении тысячелетий. В начале своего существования напильник имел однорядную насечку, в последующем появились варианты с перекрестной насечкой. В древности насекальщик при создании инструмента использовал или специальный зубильный молоток, или обыкновенный молоток и зубило. Попытки создать специальную насекальную машину предпринимались с XVI века, но успеха достигли лишь к XIX веку. В наше время, согласно европейской классификации, известно около 100 видов напильников, хотя раньше их было свыше 300.
