Многообразие фрез по дереву

Разновидности лезвий фрез

От формы профиля режущей кромки (лезвий) фрезы зависит, какая выборка получится в итоге. Различают несколько основных типов.

Пазовые

Назначение соответствует названию – оснастка для выборки пазов. В свою очередь, есть разновидности пазовых фрез.

Концевая пазовая

«Концевая» означает, что выборка производится не только боковой, но и конечной частью (нижним торцом) или только конечной частью. Пример на изображении ниже:

Такие фрезы могут быть разного диаметра. Есть варианты с расположенным вверху подшипником для выборки паза (фальца или четверти) сбоку заготовки.

Пазовая конструкционная с боковой режущей кромкой

Такую фрезу можно использовать по-разному. Так, как изображено выше, по полному профилю, или для выборки простого прямого паза сбоку заготовки на нужную глубину, выставленную с помощью параллельного упора.

Галтельные пазовые фрезы делают паз с полукруглой выборкой

Это основная фреза для нанесения декоративных орнаментов, поверхностной резьбы по дереву. С её помощью можно наносить рисунки и узоры как по намеченным линиям, так и с помощью циркуля или лекал.

Также рекомендуем почитать интересную статью про художественную резьбу лобзиком.

Кромочные

Предназначены для обработки боковых кромок. Главное их отличие – наличие шарикоподшипника внизу хвостовика. Это делает работу простой и удобной. Подшипник не дает фрезе заглубиться внутрь и испортить заготовку, крутится по поверхности заготовки, отчего инструмент передвигается легко и плавно.

Кромки обрабатывают самыми разными профилями. Поэтому к фрезам этого типа могут относиться пазовые, фигирейные  (профильные), шиповые, фальцевые для отбора четвертей и другие фрезы с подшипниками.

Комбинированные

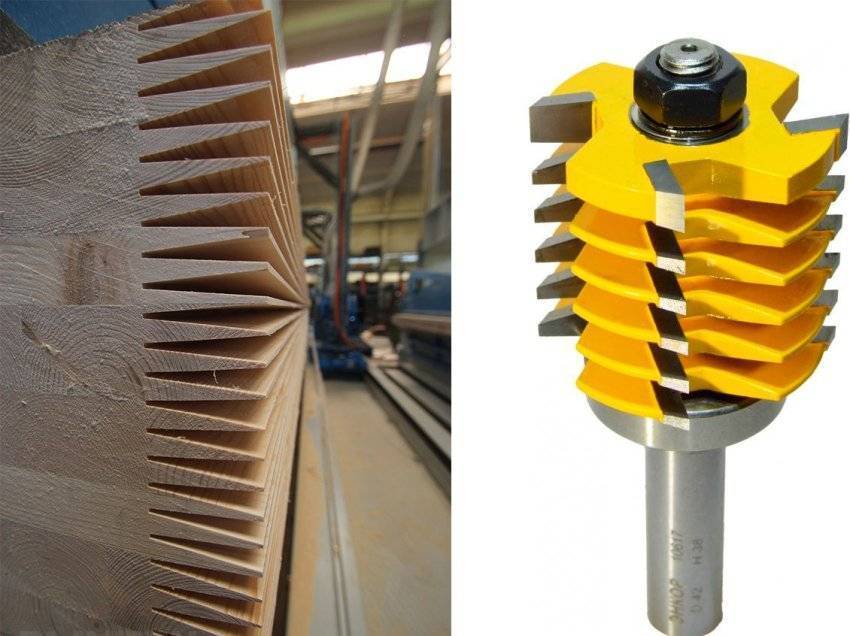

Комбинированными называются фрезы для соединения «сложный паз/шип». Особенность такого соединения в том, что на соединяемых кромках одна и та же выборка, а не паз и шип, как на вагонке. Посмотреть, как выглядят такие фрезы и соединения, можно на следующем видео:

Также хорошо иллюстрирует возможности такой оснастки это изображение:

Если для соединения паз/шип (по типу вагонки или шпунтованной половой рейки) требуется проход двумя разными профилями (паз и шип), то комбинированная фреза делает совместимое соединение с двух сторон.

Фигирейные

Это крупные фрезы с разным сложным профилем, сочетанием широких полукругов, скругленных пазов и т.д. Результат их работы можно увидеть на филенчатых дверях (ими отбирают филенку) и фигурных плинтусах.

Конечно, погонаж большой протяженности (те же плинтуса), делаются не ручными фрезерами, а мощными фрезеровальными станками. Но небольшие объемы работ – несколько дверей, 10-30 п.м. плинтуса можно сделать и с помощью ручного фрезера мощностью не менее 1,5 кВт. Для прогонки погонажа ручной фрезер иногда закрепляют в столе в перевернутом состоянии (фрезой вверх).

Пример классической фигирейной фрезы именно для ручного фрезера на изображении:

На следующем изображении – более сложная двойная (двустворчатая)  фигирейная фреза.

Другие виды

Особая разновидность фрез – сверла Форстнера. По конструкции это фрезы. Но поскольку они выполняют функцию сверла,  то есть делают круглые отверстия, их называют как фрезами, так и сверлами. Их функциональное отличие от классических спиральных сверел с конусным наконечником в следующем – они образуют ровное, а не конусное дно не сквозного отверстия

Часто это важно. Например, при посадке круглых элементов мебельного крепления, петель и т.д

На изображении – сверло Форстнера:

Сверла Форстнера выпускаются в большом диапазоне диаметров, от 10 мм до 56 мм, иногда и более, как по отдельности, так и в наборах. Режущий элемент состоит из трех основных частей:

1. Подрезные боковые резцы. За счет них края отверстий не рвутся, отверстие сверлится чисто.
2. Нижние резцы строго перпендикулярны оси вращения. Потому дно отверстия получается ровным.
3. Третий элемент, центрующий пик посередине позволяет точно сориентировать сверло по отметке, при заходе в заготовку оно не прыгает и не смещается.

Твердосплавные резцы с карбидом вольфрама или других металлов позволяют применять такую оснастку и для сверления ДСП, МДФ и прочих материалов с твердыми клеящими смолами, что важно при изготовлении корпусной мебели из таких материалов. К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам

Как правило,  для таких фрез используются ножи из более твердых сплавов

К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам. Как правило,  для таких фрез используются ножи из более твердых сплавов.

Популярные модели

Производители предлагают на выбор большое число кромочных фрезеров по дереву в различной комплектации. Крупные бренды представлены такими фирмами как Makita, DeWalt, Bosh. Наиболее распространенные кромочные машины Makita серии 37xx представляют собой высококачественные инструменты, позиционируемые для периодического использования. Двигатель мощностью 440 или 550 Вт с частотой вращения 35000 об/мин позволяет выполнять обработку с глубиной реза до 40 мм. Из недостатков следует отметить цельнопластиковую конструкцию деталей корпуса и подошвы, а также единственную цангу диаметром 6 мм. В каталоге DeWalt присутствует аналогичные Триммер модели DWE6005. Его особенностью стало наличие регулятора оборотов шпинделя. Линейка продукции Bosh ограничена профессиональной моделью GKF600. К достоинствам этой модели можно отнести электромотор мощностью 600 Вт, выполненное из металла основание и цанги 6 и 8 мм. Не остались в стороне и отечественные производители. Например, Интерскол предлагает кромочно-петлевой фрезер ФМ30/430. Небольшая мощность двигателя компенсируется удобной рукояткой. Такой инструмент легко найдет свое место в домашней мастерской.

Читать также: Толщина поролона для каретной стяжки

Торцевые фрезы

Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.

На что обращать внимание при выборе

Популярность производителя

Первое доверие к инструменту возникает после выяснения торговой марки

Известный производитель уделяет основное внимание качеству производимой продукции, ремонтопригодности, долговечности. Приятным бонусом являются гарантийные обязательства

Рейтинговые места на мировом рынке занимают такие бренды:

• DeWALT;
• BLACK-DECKER;
• BOSCH;
• Makita.

Тип

При выборе типа фрезера стоит учитывать функции, которые потребуются от инструмента в период эксплуатации. Вертикальный тип считается универсальным, позволяющим выполнять разные манипуляции. Ему и отдают предпочтение творческие натуры, мастеровитые хозяева и мелкие предприниматели.

Если предполагается использовать фрезер преимущественно для формирования кромок, то стоит рассмотреть специализированный инструмент, который так и называется – кромочный.

Потребляемая мощность, Вт

Мощность устройства оказывает непосредственное влияние на крутящий момент. Чем он выше, тем больше функций выполняет фрезер. Ошибочным считается мнение, что показатель мощности влияет на скорость хода. На самом деле значение предопределяет усилия режущего элемента.

Маломощные модели
450-800 Вт	Выполняют несложные операции. Управляются просто благодаря небольшому весу.
Модели средней мощности
800-1500 Вт	Делают глубокие пропилы, можно выполнять выборку четверти. Подходят для бытового использования и небольших мастерских.
Мощные модели
свыше 1500 Вт	Серьёзные агрегаты, применяемые в промышленности и мебельном производстве. Для домашних нужд использовать нецелесообразно.

Ход фрезы, мм

Этот показатель отражает максимально возможную глубину фрезерования, то есть функциональные возможности оборудования. Чем больше рабочий ход, тем лучше она погружается в древесину.

Вид фрезера	Глубина фрезы, мм	Скорость вращения шпинделя, об/мин
Бытовые модели	20-50	15000-25000
Полу-/профессиональные модели	50-80	20000-30000

Паз максимальной глубины не вырезают за один приём. Кратность проходов по одной поверхности зависит от твёрдости обрабатываемого материала.

Поддержание постоянной скорости под нагрузкой

Изменение скорости фрезы во время работы инструмента может быть спровоцировано неоднородностью древесины и непостоянной силой нажатия. Выражается это в рывках, появляющихся в процессе обработки заготовки. Результатом неконтролируемой скорости является некачественная отделка. Избежать подобных проблем поможет функция «поддержка постоянной скорости под нагрузкой».

Макс. размер цанги в комплекте, мм

Данный показатель зависит от типа фрезера:

• в бытовом инструменте – 20-50 мм;
• в полупрофессиональном и профессиональном оборудовании – более 50 мм (распространённые параметры – 70-80 мм).

Плавный пуск

Данная функция ограничивает пусковой ток. Благодаря этому снижается нагрузка на двигатель. Запуск инструмента происходит плавно, без рывков. Снижается вероятность порчи детали из-за неустойчивости фрезера в руках мастера.

Вес

Удобнее работать лёгким инструментом, но не всегда многофункциональные фрезеры имеют сдержанный вес.

Мощность двигателя, Вт	Вес фрезера, кг
до 750	2-3
750-1500	до 5
1500-2300	более 5-6

Защита

Безопасность работы фрезера обеспечивают разные системы. Чаще всего модели оснащаются защитой от перегрузок и непреднамеренного пуска. В первом случае оборудование при достижении критической температуры обмотки двигателя сигнализирует об опасности индикатором или автоматически отключается. Такая функция устанавливается чаще всего на профессиональный инструмент, который при продолжительной работе подвержен перегреву.

Во втором случае защита предотвращает неконтролируемый запуск двигателя. На корпусе имеется дополнительная кнопка, которая в сочетании с пусковой клавишей обеспечивает подачу тока. При нажатии только на пуск напряжение на двигатель не идёт.

Дополнительные приспособления

Чтобы сориентироваться в областях применения фрезера рекомендуется обратить внимание на дополнительные функции. Дополнительные возможности инструмент приобретает при комплектации разными приспособлениями

К примеру:

• направляющая шина;
• наличие в устройстве пылеотвода;
• копировальная втулка;
• параллельный упор.

Приспособления, не идущие в комплекте с фрезером, можно приобрести отдельно.

Виды фрез по применению

На самом деле, видов не так уж много. Главное разнообразие в подвидах, где можно сравнить форму обработанной поверхности.

Пазовые фрезы

Используются для выборки паза в массиве заготовки. Технология обработки применяется для шиповых соединений, установки замков и петель дверей, а также для декоративной обработки.

Прямые – паз прямоугольной формы. Никаких хитростей – все параллельно и перпендикулярно.

Галтельные – выбирают паз полукруглой формы. Применение чисто декоративное. На профессиональном жаргоне – пальчиковые.

Пазовые V-образные. Форма паза следует из названия.

Конструкционные фрезы предназначены для формирования пазов под само фиксирующиеся соединения (ласточкин хвост, Т- образные)

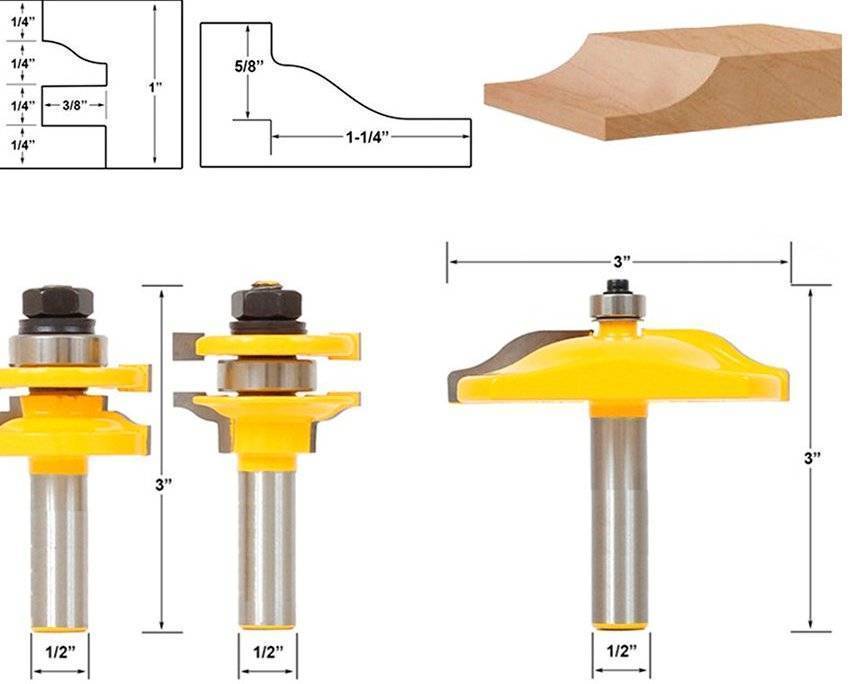

Фасонные фрезы можно отнести и к пазовым, и к кромочным. Назначение – исключительно декоративное. Разнообразие форм не знает границ: дизайнеры постоянно придумывают новые фигуры режущих кромок.

С помощью таких фрез можно изготавливать фальшивые филенки в цельном массиве дерева.

Кромочные фрезы

Предназначены для обработки торца заготовки. Аналогичную работу можно выполнять фуганком, но фреза – более гибкий инструмент. Для точного следования по заданной линии оснащены опорными подшипниками. Внешняя обойма движется по направляющей, формируя идеальный край.

Прямые – обрабатывают торец под прямым углом к плоскости.

Калевочные фрезы обрабатывают фигурную кромку, как на подоконнике или декоративной столешнице.

Сдвоенные калевочные (фасочные). Предназначены для одновременной обработки торца с двух сторон (снятие фасок).

Фасочные угловые (конусные). Обрабатывают торец под заданным углом, или снимают фаску с плоским скосом.

Галтельные кромочные. Проделывают полукруглый паз в торце заготовки.

Фигурные. Обрабатывают торец со сложным рисунком.

Фигирейные — как разновидность кромочных фигурных фрез. Предназначены для создания красивых кромок на филенчатых дверях.

Фрезы такого типа могут быть для горизонтальной (на иллюстрации) и вертикальной обработки.

Мы рассмотрели далеко не все разновидности фрез по дереву. Все остальные формы строятся на базе основных видов, показанных в материале.

Для чего нужен такой фрезер?

Фрезерование по кромке.

Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Плюсы и минусы

К достоинствам инструмента следует отнести:

• Большой выбор разновидностей.
• Прочность, надежность инструмента.
• Устойчивость к нагрузкам, нагреву, прочим воздействиям.

• Высокие скорости резания дают чистую и гладкую поверхность.
• Есть возможность приобрести сравнительно дешевые или более дорогие виды инструмента.

Фрезы по дереву имеют, как плюсы так и минусы

Недостатками следует считать:

• Заточка или восстановление фрез в большинстве случаев невозможны.
• Каждый образец способен выполнять только одну задачу.

• Диаметр хвостовика рассчитан на определенный вид цанги. Совместить несоответствующие элементы невозможно.
• Дешевые виды фрез демонстрируют слабое крепление лезвий к основе. Часто они отрываются, что опасно и создает неровности на обработанной поверхности.

Мнение эксперта Кузнецов Василий Степанович

Несмотря на имеющиеся недостатки, фрезы для ручного фрезера позволяют производить большой перечень операций и демонстрируют высокое качество обработки материала.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Фреза по дереву кромочная

Чаще встречается фреза кромочная с подшипником. Этот упорный элемент предназначен для того, чтобы ограничивать продвижение фрезера и предотвращать заглубление в древесину. Ножи могут располагаться как ниже, так и выше упорного подшипника.

Фреза по дереву кромочная фальцевая

При помощи насадки изготавливается паз по кромке заготовки. Подходит фреза кромочная для обработки столешницы, подоконника и элементов корпусной мебели. Инструмент используют в тех случаях, когда надо срастить заготовки в четверть, вырезать паз при монтаже дверных филенок, а также для фрезеровки фальцев и элементов мебели.

Фреза кромочная фальцевая с подшипником способна обрабатывать как линейные, так и изогнутые заготовки. Глубину выборки можно регулировать положением фрезера или упорным подшипником.

Здесь можно купить кромочную фальцевую фрезу марки Стронг.

Фреза кромочная калевочная

Фреза по дереву кромочная калевочная предназначена для получения скругленных кромок. В наборе фрез по дереву обязательно должны насадки разных радиусов. Это позволить делать кромки с разными закруглениями. На нашем сайте можно купить фрезы калевочные кромочные самых востребованных типоразмеров.

Данные фрезы используются при изготовлении мебели и предметов интерьера. При помощи насадки можно получить изделия, выполненные в различных стилях. Это делает ее незаменимой при реставрационных работах.

Наличие упорного подшипника позволяет применять инструмент не только по прямолинейным, но и по изогнутым кромкам без дополнительного оборудования.

Фреза кромочная галтельная

Насадка снабжена выпуклым ножом полукруглой формы. Используется при декоративной обработки деталей, а также дает возможность изготовить гибкое столярное соединение. Оборудована двумя подшипниками для исключения перекоса.

Фреза кромочная полустержневая

Кромочные полустержневые фрезы по дереву — инструмент профессионала, незаменимый в мебельном производстве. При помощи этих насадок изготавливают профильные накладки, обрабатывают кромки столешниц и других столярных изделий. Фреза позволяет получить сложный глубокий профиль и сделать деревянные стержни.

Фреза кромочная прямая

Фреза кромочная прямая с подшипником (она же копировальная) при установке образует с опорным столом прямой угол. В итоге получается перпендикулярный торец или кромка.

Насадка предназначена в первую очередь для изготовления одинаковых фигурных деталей. Подшипник движется по шаблону, а фреза вырезает из заготовки изделие, имеющее нужный размер и задуманную форму. Инструмент используется при производстве декоративных элементов для украшения мебели.

Существует фреза кромочная прямая с верхним подшипником и с нижним подшипником. Мастера выбирают соответствующую модель в зависимости от своих предпочтений.

Здесь можно выбрать и купить фрезу кромочную прямую марки Стронг.

Фреза кромочная фигурная

Кромочные фигурные фрезы используются для изготовления различных фигурных профилей, имеющих декоративное значение. Широко используются для украшения столярных изделий, мебели и различных предметов интерьера.

Для работы можно использовать как отдельные части рабочей кромки, так и весь профиль насадки. Фреза кромочная фигурная по дереву достаточно массивный инструмент, кроме того она одновременно работает с большой площадью детали. Поэтому использовать насадку следует на мощных фрезеровочных машинах (не меньше 1600 Ватт)

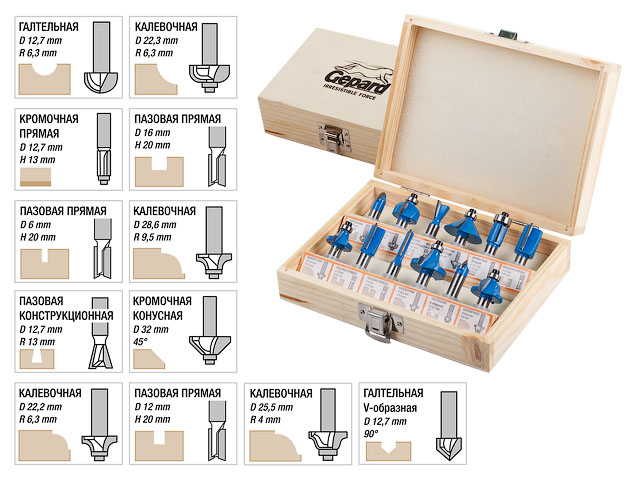

Типы лезвий фрез

Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.

Фрезы пазовые

Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.

Пазовые прямые

Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.

Пазовые галтельные

Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.

Пазовые галтельные V-образные

Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.

Пазовые конструкционные

Пазовые разделяются на Т-образные и так называемый ласточкин хвост.

Т-образные

Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.

“Ласточкин хвост”

Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.

Пазовые фасонные

Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.

Фрезерование тонких нежёстких стенок

Для обработки уступов:

• С малым отношением высоты к толщине
• Со средним отношением высоты к толщине
• С большим отношением высоты к толщине > 30:1
• Тонкостенных деталей

На что обратить внимание:

• Стратегия обработки тонкостенных участков должна выбираться в зависимости от высоты и толщины стенки
• Число проходов во всех случаях определяется размерами стенки и осевой глубиной резания
• Учитывайте стабильность и фрезы, и стенки
• Для обработки тонких стенок целесообразно применять метод высокоскоростной обработки, характеризующийся небольшими a_p/a_e и высокой v_c. Такие параметры обработки сокращают длительность врезания и, как следствие, уменьшают силовой воздействие и отжатие.
• Рекомендуется попутное фрезерование
• Для обработки алюминия и титана используются одинаковые методы фрезерования

Малое отношение высоты к толщине стенки

Проходы следует выполнять по зигзагообразной траектории.

Фрезерование​ тонких стенок:

• Обработку одной стороны стенки следует вести неперекрывающимися проходами
• Повторите процедуру с другой стороны
• Оставьте припуск с обеих сторон для последующей чистовой обработки

Среднее отношение высоты к толщине стенки

Фрезерование с подержкой стенки:

• Аналогичный подход, но с перекрытием проходов обработки двух сторон стенки: это обеспечивает большую поддержку в обрабатываемой точке. Первый проход следует выполнять при уменьшенной глубине резания, a_p/2
• В обоих случаях оставляйте с обеих сторон припуск на последующую чистовую обработку 0,2–1,0 мм

Большое отношение высоты к толщине стенки > 30:1

В дополнение к обработке с чередованием сторон стенки при фрезеровании достигайте желаемую толщину стенки поэтапно, «ёлочкой».

• В процессе обработки более тонкое сечение всегда опирается на расположенные ниже более толстые сечения
• Поэтапно выполняйте обраотку сверху вниз по стенке

Тонкие стенки

Припуск на чистовую обработку

Поуровневая обработка

Припуск на чистовую обработку

Обработка с поддерживающими участками

Припуск на чистовую обработку

Фрезерование тонкостенного основания

Обработка тонких оснований:

• Применяйте круговое фрезерование с врезанием под углом в центре основания на требуемую глубину
• Фрезеруйте наружу от центра по круговой траектории с врезанием под углом

Если при этом потребуется фрезерование поверхности, противоположная сторона которой уже обработана:

• Используйте инструмент с минимальным количеством режущих кромок
• Необходимо минимальное силовое воздействие с этой стороны при обработке

Если деталь имеет отверстие в центре основания:

• Оставьте поддерживающую опору в том месте при обработке с одной стороны.
• Обработайте другую сторону
• После обработки обеих сторон уберите опору

Что такое фреза, каково назначение этого режущего элемента

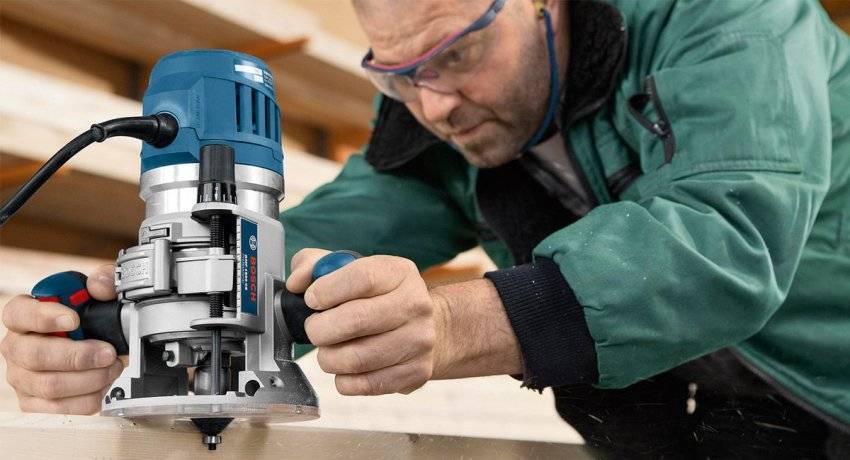

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
2. Врезка петель и прочей фурнитуры.
3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы. Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера

Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Виды используемых фрез

Для разнообразных задач используется большое количество
типов фрез. В соответствии с типом конструкции различаются следующие варианты:

1. Сборные фрезы являются наиболее распространённым вариантом. Их особенность связана с процессом изготовления. Сначала делают болванку для основания. А затем к ней приваривают режущую часть хвостовика. Место соединения является слабым местом при эксплуатации таких фрез. Такая разновидность используется на дешёвых моделях фрезеров.
2. Использование сменных фрез более надёжно по сравнению со сборными. В этом случае режущие части крепят к основанию одним или несколькими винтами. Их достоинством является возможность легко заменить режущую часть. Эта особенность облегчает процедуру заточки хвостовика. Они более дороги, но отличаются большим сроком эксплуатации.
3. Монолитные фрезы изготавливают путём обработки болванки. Они отличаются высокой прочностью. Однако их основной недостаток в том, что заточка постепенно изменяет геометрию кромки.
4. Наборные фрезы. Болванка, которая в них используется, играет роль оси. На неё насаживаются режущие части, которые могут отделяться друг от друга шайбами. Изменяя набор используемых режущих частей можно подобрать фрезы для различных конфигураций кромок. Эта разновидность обычно используется профессиональными столярами.

Виды фрез по конструктивному исполнению

Материал
для изготовления фрез

При выборе фрез нужно учитывать то, из какого материала
они сделаны. Наиболее часто используются следующие:

1. Высокоскоростная сталь (HSS, High Speed Steel) хорошо подходит для работы с мягкими сортами дерева. Фрезы предназначены для высокоскоростной обработки. Если применяются при обработке твёрдого материала, могут быстро затупиться.
2. Для твёрдых пород предназначены фрезы с твердосплавными напайками или полностью изготовленные из твёрдосплавной заготовки. Их обозначают как HM. Режущий край делают в таких случаях из карбида вольфрама.

Наиболее эффективным будет использовать для работы
наиболее подходящие типы фрез.

Разновидности по способу обработки

Для того чтобы правильно выбрать фрезу по дереву для ручного фрезера необходимо иметь представление о том, какие ее типы используются для конкретных видов работ с заготовками. По данной характеристике режущий инструмент различается на 5 основных разновидностей:

1. Концевые.
2. Пазовые.
3. Кромочные.
4. Комбинированные.
5. Фигирейные.

Разберем детально основные особенности и нюансы применения каждой из них.

Концевые

Обладая структурой аналогичной сверлу, концевая фреза, тем не менее, отличается от него тем, что его рабочая часть распространяется на всю область режущей кромки. То есть выборка древесины происходит всей головной частью. Существуют следующие ее разновидности:

• Профильные.
• Сферические.
• Конусные.
• Спиралевидные.
• Торцевые.
• Борофрезы (шарошки).

Большая часть концевых фрез имеет универсальное назначение. Так, спиралевидные разновидности позволяют и сверлить, и выбирать пазы, четверти, и обрабатывать торцы, профильные – делать пазы сложной геометрии, создавать орнаменты, торцевать, шарошки – доводить поверхности, гравировать, выбирать особые формы отверстий и пазов.

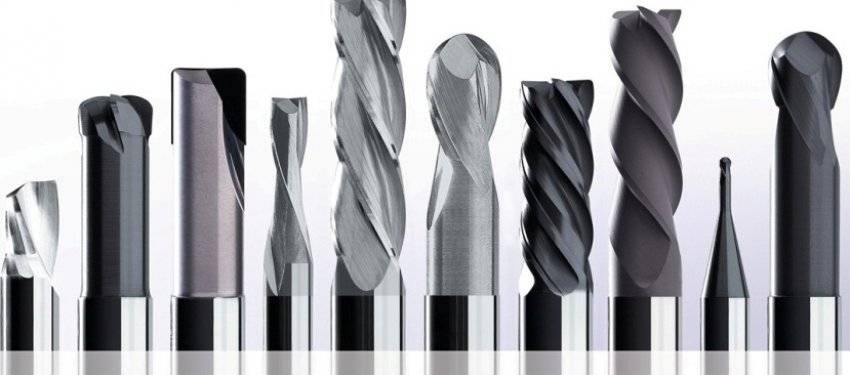

Набор концевых фрез по дереву Источник fainaidea.com

Пазовые

Само название пазовой фрезы раскрывает характер ее применения – выбор пазов. При этом они различаются на следующие модификации:

1. Галтельные. Формируют выборку полукруглой формы.
2. Конические. Создает V-образный паз, а также применяется для нанесения резьбы по поверхности.
3. Спиральные. Обладают структурой, аналогичной сверлу, однако с более крупной рабочей частью.
4. Т-образные. Используются для создания пазов по типу, когда одна деталь вдвигается в другую.
5. Ласточкин хвост. Аналогична выше приведенной модификации – с разницей в том, что сечение основания имеет форму трапеции.
6. Фасонные. Отличается большим разнообразием видов. Применяется и для выборки пазов, и для обработки торцов.
7. Прямые или цилиндрические. Создают прямоугольный паз.
8. Комбинированные. Используются для формирования замковых соединений – при сборке вагонки, щитов, панелей.

Пазовая фреза с отображением рабочих характеристик Источник static-sl.insales.ru

Кромочные

Фреза кромочной разновидности применяется для создания ровной и перпендикулярно расположенной к плоскости заготовки кромки. Различаются следующие ее виды:

• Прямые. Предназначены для создания торца, перпендикулярного верхней плоскости.
• Калевочные. Формируют прямые, дугообразные, волнистые кромки. Используется для нанесения сложного орнамента. Бывают также двойные фрезы с возможностью регулировки расстояния между лезвиями.
