Что такое строительный фен? изготовление строительного фена и насадок к нему своими руками

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Возможность самостоятельного изготовления

Как уже было сказано ранее, инструмент можно купить в магазине, а можно изготовить самостоятельно. На том, как сделать самодельный строительный фен своими руками, хотелось бы остановиться более подробно.

Перед тем, как сделать фен в домашних условиях своими руками, рекомендуется приготовить все необходимые для работы инструменты и рабочие элементы:

• корпус старого фена для сушки волос (специалисты не рекомендуют использовать корпус из пластика. Наиболее оптимальным вариантом будет корпус из металла или керамики);
• лопасти из металла для изготовления вентилятора;
• проволока из нихрома, которая будет использована для выполнения нагревательного элемента;
• небольшой отрезок трубы резиновой;
• монтажный кабель длиной 1, 5 — 2, 0 метра;
• металлическое сопло.

Из старого корпуса вынуть все внутренние элементы. В противном случае не исключена возможность их расплавления и возникновения короткого замыкания.

Теперь можно приступить к проведению основных видов работ по изготовлению такого инструмента, как самодельный фен.

Для того чтобы изготовить нагревательный элемент, необходимо намотать нихромовую проволоку на основание из керамики. Следует отметить, что чем плотнее намотка проволоки, тем выше будет температура нагрева фена. По завершении работы концы проволоки необходимо вывести наружу таким образом, чтобы они не прикасались друг к другу. Если не выполнить это условие, может возникнуть короткое замыкание.

Каждый из выведенных концов соединяется со шнуром, который будет вводиться в электрическую сеть. Это не должно делаться при помощи пайки, а плотного скручивания с последующей изоляцией отрезка соединения.

На будущую рукоятку фена надеть трубку из резины. Благодаря этому удастся защитить руку от воздействия высокой температуры при нагревании керамики. Трубку можно заменить на гофрированную трубку от ненужного пылесоса.

Для обеспечения подачи мощного потока воздуха можно использовать трансформатор. Вместо него можно также использовать компрессор для аквариума.

Теперь самое время проверить собранное устройство. Для этого необходимо соблюдать меры безопасности. Схема работы фена, собранного своими руками, такова: после включения инструмента поток воздуха проходит через нагревательный элемент и становится горячим. Для того чтобы воздух подавался в определенном направлении, можно использовать специальную насадку, которая надевается на сопло фена. Электросхема устройства поможет справиться с работой быстрее и проще.

Особенность такого инструмента заключается в том, что он ограничен в перемещении. Это связано с использованием трансформатора, который довольно сложно перемещать. Для удобства процесса перемещения к корпусу трансформатора можно приварить прочную рукоятку.

Устройство и чертежи конструкции

Принципиальное устройство строительного фена похоже на конструкцию бытового парикмахерского прибора. Основные узлы — это:

• Корпус с рукояткой, воздухозаборным отверстием и соплом.
• Электронагреватель.
• Вентилятор.
• Схема и органы управления.

Принцип работы также весьма прост:

• Холодный воздух втягивается вентилятором через отверстия в задней части.
• Далее воздух прогоняется через электронагреватель. Там воздух нагревается.
• Нагретый воздух выбрасывается под напором через сопло. Насадка придает нагретому потоку заданную форму.
• Система управления поддерживает постоянную температуру нагревателя и обороты двигателя.

Схема строительного фена включает в себя следующие основные блоки:

• преобразователь напряжения;
• блок управления электродвигателем;
• блок управление электронагревателем.

Производительность прибора определяется мощностью двигателя и находится в диапазоне 120-650 литров в минуту.

Конструкция строительного фена

Строительные фены, предлагаемые на современном рынке, в зависимости от комплектации конкретной модели снабжаются и некоторыми дополнительными функциями, такими, как:

• Система управления производительностью.
• Ступенчатая регулировка силы нагрева.
• Плавная регулировка температуры.
• Светодиодная и жидкокристаллическая индикация основных параметров работы.

Большинство этих дополнительных функций оправдывают себя лишь в узкоспециальных применениях.

Инструменты и материалы

Домашний мастер, обладающий средними навыками слесарных и электротехнических работ, вполне способен сделать прибор своими руками. Для продолжительного профессионального использования он не очень подойдет, но отогреть замерзшую трубу или снять слой старой краски сможет.

В качестве основы для сборки инструмента своими силами можно взять обычный бытовой фен. В нем придется заменить нагревательный элемент и выбросить все пластмассовые детали — ведь нагреваться строительный фен будут намного сильнее. Корпус придется подобрать керамический или сделать из металла.

Для изготовления устройства потребуется:

• нихромовая спираль для электронагревателя;
• металлические пластины для лопастей вентилятора;
• медный кабель с поперечным сечением не менее 5 мм2;
• резиновая трубка для тепловой защиты рукоятки
• отрезок металлической тонкостенной трубы для сопла.

Самодельный фен

Из инструментов для изготовления фена своими руками понадобится дрель, паяльник, ручной слесарный инструмент, тиски и мультиметр.

Основные рекомендации по выбору

При выборе или изготовлении промышленного фена обязательно обратите внимание на следующие параметры:

• мощность. Именно она имеет влияние на предельную температуру и выработку прибора. Можно встретить модели, мощность которых составляет от 800 до 3600 Вт. Чем мощнее и габаритнее инструмент, тем выше будет его стоимость,
• производительность. Этим параметром определяется объем выдаваемого воздуха. Он может составлять от 250 до 600 литров в минуту. В некоторых моделях имеется функция регулировки данного показателя,
• температура. От этой характеристики зависит, где будет применяться прибор. Функция нагрева различных устройств колеблется от 50°C до 800°C. Для работы с различными материалами безусловно необходим фен, обладающий функцией регулировки температуры. Есть приборы, работающие в режиме вентилятора и не использующие элемент нагрева, из-за этого детали и инструмент быстрее остужаются,
• кожух безопасности прибора требует особого внимания. При длительном использовании промышленного фена прибор может нагреваться. Безопасный кожух, используемый на наконечнике, поможет уберечь вас от потоков раскаленного воздуха,
• хорошим помощником для профессиональных строителей станет тумблер для легкого охлаждения рабочей поверхности.

Что необходимо для изготовления фена своими руками

Чтобы самостоятельно собрать строительный фен необходимо заранее подготовить соответствующие комплектующие, которые будут использоваться в процессе сборки. Для этого понадобится предусмотреть наличие:

1. Старого корпуса из обычного фена. При этом он не должен быть пластмассовым, подойдет только керамическая конструкция.
2. Металлических лопастей, которые буду установлены на вентилятор. Их можно вырезать из жестяного листа.
3. Нихромовой спирали.
4. Кабеля для питания. Сечение у проволоки должно быть более 4 мм, поскольку нагрузка предполагается на устройство большая.
5. Кусков из резиновых труб. Их использование на строительном фене позволяет хорошо защитить руки от ожогов.
6. Стандартного металлического сопла, имеющего приплюснутость на одном конце. Такая простая форма используется для большинства работ, обеспечивая более простое плавление и разогревание.
7. Прямую круглую трубку, которая будет использоваться для паяльных и сварочных работ.
8. Средств, обеспечивающих индивидуальную защиту. В данном случае достаточно перчаток.

Самодельный строительный фен

Если вы все-таки решили сделать промышленный фен из подручных средств в домашних условиях, вам нужно будет:

• приобрести или найти корпус для вашего монтажного устройства, он должен быть исключительно из керамики;
• сделать лопасти вентилятора из жестяного листа;
• взять сопло из металла, придавленное с одной стороны, для упрощения плавления и разогрева;
• найти небольшой отрезок каучуковой трубки, чтобы обезопасить ваши руки;
• выбрать шнур электропитания из меди сечением больше чем 4 мм, иначе под напряжением расплавится прибор;
• взять насадку в виде прямолинейной трубки для пайки;
• приобрести спираль нихрома;
• не забудьте про перчатки, как про вспомогательное защитное средство.

Перед тем как приступить к производству приспособления, вам придется вынуть из обычного фена пластмассовые части во избежание замыкания проводов. После этого накрутите нихромовую проволоку на элемент нагрева. Чем ближе друг к другу вы сделаете витки, тем выше будет рабочая температура. Кончики проводов должны быть выведены наружу. Соблюдайте расстояние и избегайте соприкосновения витков, чтобы исключить замыкание.

Затем соедините концы со шнуром путем наматывания и изолируйте. Используйте ненужный шланг пылесоса, как вспомогательную изоляцию рукоятки. Он поможет обезопасить руки от воздействия высокой температуры.

По завершении производства прибора протестируйте его работоспособность. Для проверки необходимо обработать ненужную поверхность, так как действующая температура должна регулироваться в процессе использования изделия.

Чтобы раскаленный прибор не повредил руки, наденьте резиновую трубку пылесоса на рукоятку. Ее не требуется изолировать, если нагревательная часть находится далеко от главного корпуса приспособления. Несмотря на то, что при этом самодельная конструкция имеет не эстетический вид, свое предназначение она выполняет исправно.

Не забудьте переключить почти доделанный прибор в режим вентилятора перед тем, как подсоединить его к трансформатору. Запомните: в начале включать необходимо поток воздуха, а уже после нагрев, при выключении наоборот.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся

Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования

Это интересно: Паяльник с регулировкой температуры жала — схемы, виды, применение

Безопасность при изготовлении и работе

Строительный фен — достаточно сложный электроприбор. Его изготовление и дальнейшая эксплуатация требуют соблюдения ряда правил техники безопасности:

Недопустимо использование электроприбора, особенно самодельного, совместно с газовым оборудованием

С особенной осторожностью он используется в кухонном помещении. При неправильной эксплуатации и искрении возможен взрыв.
При проведении любых работ строительным феном необходимо заранее подготовить средства пожаротушения.
Не стоит класть раскалённый электроприбор на незащищенную поверхность: есть риск испортить покрытие.
Если вы планируете использовать строительный фен для работы с краской, следует оборудовать дополнительный источник вентиляции

В противном случае летучие компоненты краски распространятся по воздуху и окажут негативное влияние на здоровье.
Готовый строительный фен необходимо проверить в работе. Вначале устройство включается на безопасном расстоянии. Только когда вы убедитесь в его нормальной работе (раскалённой докрасна нихромовой спирали, поступлении и выдаче воздуха), его можно пробовать на малоценном изделии.

При работе с любыми строительными фенами нужно помнить одно правило: в первую очередь включается подача воздуха, после — тепло. Выключение идёт в обратном порядке, в противном случае возможен перегрев и оплавление деталей.

Как сделать корпус фена для пайки?

Сконструировать корпус подобного фена можно двумя способами. Можно применить материал с высокой теплоизоляцией (фарфор или керамику), однако в этом случае конструкция усложняется и увеличивается в стоимости. Рекомендуется использовать второй способ, который заключается в качественной термической изоляции канала распределения потока нагретого воздуха и элемента для нагрева. В таком случае материал корпуса не будет подвергаться термическому воздействию, кроме части, которая прилегает к соплу устройства.

Сопло для фена должно быть изготовлено из металла.

За основу корпуса и ручки можно взять корпус от неиспользуемого домашнего фена больших размеров. Участок сопла надо будет изготовить из материала для термоизоляции, который способен выдержать температуру до 800°С. Данный материал будет также изолировать другую часть корпуса от воздействия подобной температуры.

В конструкции фена надо обязательно предусмотреть пусковой механизм и устройство регулирования температуры элемента для нагрева. Для этого следует использовать реостаты. Система регулировки может быть извлечена из старых бытовых устройств в случае, если данные элементы находятся в рабочем состоянии.

Скорее всего, каждый из нас уже сталкивался с ситуацией, где наилучшим прибором, который мог бы решить вопрос, стал бы фен. По неосведомленности мы делаем иногда целую кучу лишних телодвижений, а фен помог бы решить все за считанные минуты. Прочитав статью, мы надеемся, что многие изменят свое отношение к устройству.

И разжечь мангал. Убедительно? То-то же. Это далеко не все области и способы применения строительного фена – только при ремонте автомобиля ему можно найти применение почти во всех операциях, начиная от декорирования и заканчивая пайкой пластиковых бамперов и обвесов.

Кроме мощности и создаваемой температуры, он ничем не отличается от бытового фена. Главными его рабочими органами остаются вентилятор, нагревательный элемент и само сопло, которое должно быть снабжено большим количеством сменных насадок. Чем больше, тем шире будет его сфера применения.

Фен также должен иметь несколько режимов температур для разных видов поверхностей и разных работ. Желательно наличие плавных режимов смены температур, так как каждый материал требует свою температуру, при которой он подвергается обработке. На многих моделях установлены системы защиты от перегрева, они достаточно просты и состоят из термодатчика, который отключает нагревательный элемент при превышении заданной температуры прогрева.

Насадки – основной рабочий орган фена и показатель его функциональности. Специальные насадки применяются для

• простого распределения воздуха в заданной плоскости;
• защиты стекла от перегрева;
• отражения теплого воздуха;
• понижения температуры воздуха.

Это минимальный универсальный набор насадок, но их существует гораздо больше, в чем вы можете убедиться по фотографиям, которые мы для вас подобрали. Теперь о главном.

Нихром не паяется, поэтому прикручиваем концы спирали к проводу трансформатора и хорошо их изолируем. При этом нужно сделать так, чтобы сначала включался обдув, а затем уже нагревательный элемент. Собираем все это в корпус и обязательно одеваем на ручку прибора теплоизолятор. Теперь можно взять строительные перчатки и провести стендовые испытания фена.

Предлагаем ознакомиться: Мешочки для рассады, сделанный в китае, цена, размеры, видео || Сделанные в Китае мешочки для рассады

Конечно, такого фена, как продают Макита, Бош или Скил, у нас не получится, но минимальными функциями наше самодельное устройство обладать обязательно будет.

Изготовленный своими руками термофен можно использовать для проведения следующих строительных операций:

• сваривание стыков пленочного покрытия;
• запаивание металлических элементов;
• использование при работе с деревом;
• сваривание изделий из пластмасс;
• проведение сушки окрашенной поверхности;
• удаление на поверхности изделий слоев клея, линолеума и фанеры;
• разжигание древесного угля в мангале.

Дополнительно термофен для пайки можно использовать при проведении изгиба труб, изготовленных из пластика.

Что паяют с помощью данного инструмента

В бытовых условиях его использование незначительно. Прибор направлен на качественное и быстрое выполнение большого объема работ. Зачастую мужчины, производящие ремонт бытовой техники и паяющие радиодетали в быту, и вовсе не знают о его существовании. Кроме пайки микросхем, можно выполнить еще большой ряд работ.

Можно обрабатывать линолеум

Например, это устройство часто используется при ремонтных работах, а именно:

• В процессе укладки линолеума.
• Материалов с плёночным покрытием.
• Пайки пластмассы и других материалов, которые легко поддаются плавкости при высоких температурах.

Можно запаивать пакеты

Важно! Стоит помнить о правилах личной безопасности. Вам это будет интересно Особенности по выбору паяльника

Вам это будет интересно Особенности по выбору паяльника

Виды насадок

Форсунки на фен формируют поток горячего воздуха и изменяют скорость его движения. Их часто называют форсунками и соплами. Возможность прогревать трубы и листовой материал на узком участке деталей, позволяет феном строительным с насадками для пайки и сварки производить множество дополнительных операций. По форме форсунки разделяют:

• щелевидные;
• с зауженным соплом;
• рефлекторные;
• плоские;
• редукционные;
• сварное зеркало;
• режущие;
• сварочные.

Каждый вод форсунок имеет свою область применения.

Сопла на строительный фен используют не только для пластика, но и создания герметичных соединений из других материалов. Феном для пайки пластика с рефлекторной насадкой производится пайка медных трубопроводов.

Для пайки пластика

Насадка для сварки пластика имеет узкое сопло. Горячий воздух выходит из форсунки с большой скоростью и быстро согревает место пайки, размягчая обе стороны стыка и пропой. Пластиковый пруток подается в зону сварки снаружи, как при обычных методах сварки паяльником.

Предлагаем ознакомиться Сервировка стола в синих тонах

При отделке пластиковых вещей окантовкой, ее приклеивают за счет нагрева до температуры плавления обеих материалов, и сильного сжатия.

Наконечник

Круглая насадка на строительный фен для сварки полипропилена заменяет паяльник. Горячий воздух подается с большой скоростью на ограниченный участок. Края соединяемых деталей размягчаются. Одновременно в зону сварки подается пруток из такого же материала, который проникает в зазор и соединяется с кромками обеих деталей.

Для прихватки используется форсунка с дополнительным отводком под пруток. Направляющая трубка может иметь круглую, треугольную и плоскую форму, в зависимости от сечения подаваемой присадочной проволоки.

Сопло для термофена

В зависимости от формы согреваемой поверхности и проводимых работ, сопло для термофена имеет разную форму. Узкое и щелевидное делается прямым и под различными углами, для удобства применения в труднодоступных местах.

Насадка для пайки полипропиленовых труб имеет форму половинки цилиндра, разрезанного вдоль оси. Через расположенные на внутреннем радиусе сопла отверстия разогревается поверхность соединяемых труб.

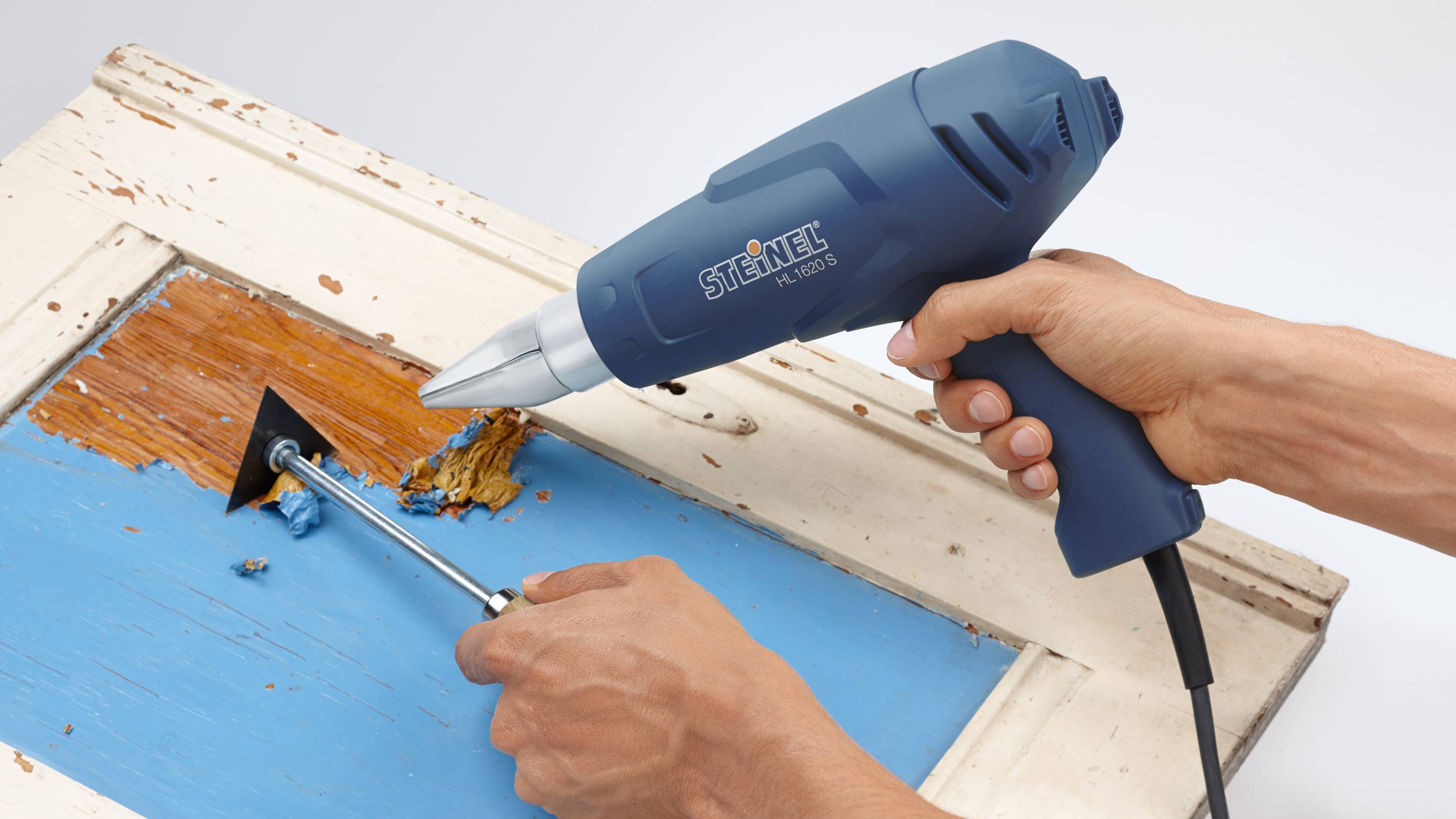

Плоские сопла широко применяются во время ремонтных работ для снятия краски, грунтовки, шпатлевки. Радиолюбители распаивают ими платы, быстро и без перегрева расположенных рядом деталей.

Предлагаем ознакомиться Когда сажать туи, рекомендуемые сроки и место посадки, видео

Узкое сопло сваривает между собой полиэтиленовые листы, создавая пакеты и другую тару для продуктов. Для снятия напряжения и выравнивания используется посадочная насадка. Ею прогревают листы и пластиковые трубы после сварки.

Листы напольного покрытия укладываются внахлест. Затем по линейке прорезаются оба полотнища. Лишнее удаляется. Остается ровный стык. Его можно сварить 2 способами:

• проложить шнур и спаять насадкой с роликом;
• использовать сварочную V-образную насадку.

Шнур придется все время придерживать и поправлять. Используемая круглая сварочная форсунка не обеспечит равномерную скорость работы.

В сварочную насадку с 2 трубками шнур автоматически подается в зону сварки. Его следует в начале работы разогреть, установить насадку на стык и плавно вести, по мере размягчений прутка. Вторая рука свободна.

Профессионалы для быстрой сварки линолеума применяют насадку с 3 соплами и роликом. Шнур предварительно укладывается в зазор между листами линолеума. Форсунки выпускают горячий воздух параллельно, по ходу фена. Происходит быстрый нагрев и расплавление шнура. Ролик вдавливает расплавленный пластик.

1. Взять трубку с внутренним диаметром на 2 – 3 мм меньше, чем посадочное место на фене.
2. Молотком расплющить одну сторону до зазора сопла нужного размера.
3. Со стороны посадки сделать разрез трубы вдоль оси длиной 5 – 7 мм.
4. Перпендикулярно к нему разрезать по 10 – 15 мм симметрично в обе стороны.

Т-образный вырез позволит насадке садиться на горловину фена плотно. Насадку остается зачистить, удалив заусенцы и острые края. Деталь готова к использованию.

Предлагаем ознакомиться Курятник своими руками — фото, чертежи, пошаговая инструкция

Зауженную форсунку сделать сложнее. На трубке делается 4 продольных разреза. Затем сверху делаются наклонные надрезы, чтобы образовались треугольники основанием на рабочей кромке сопла. Молотком сбивается все на конус, вырезы закрываются и завариваются. Напильником и шкуркой насадке придается красивый вид.
