Устройство бензиновой паяльной лампы: инструкция по применению

Паяльная лампа бензиновая. устройство и ремонт – Инструмент Мастер

При том, что конструкция паяльной лампы проста, в ней тоже возникают неполадки, мешающие нормальной работе. А при наличии некоторых неисправностей, использовать паяльную лампу запрещено. Но в большинстве случаев ремонт несложно провести самостоятельно своими руками, что позволит устранить простои в работе и сделать использование инструмента безопасным.

Паяльная лампа — это нагревательное устройство, с помощью которого получают высокую температуру при процессе пламенного горения легкогорючих веществ.

Продукты горения, которые получаются во время работы прибора, образуют факел вытянутой формы, при этом он обладает очень высокой температурой.

Самой популярной стала именно бензиновая лампа. Кроме такой модификации, широкое распространение получили паяльные лампы, источником пламени в которых служит природный газ. Такой вид паяльных ламп отличен от остальных бензиновых не только затрачиваемым на работу топливом, но и общей конструкцией.

Объём резервуара, который используется под топливо в лампе, может варьироваться в зависимости от модели прибора от 0,1 до двух литров. Показатель тепловой мощности таких приборов может колебаться в диапазоне от 0,5 и до 3 кВт в зависимости от способа подачи топлива. Мощность лампочки будет регулироваться с помощью особого крана, который открывает подачу сжигаемого газа.

Особенности конструкции лампы на бензине

В строении бензиновой лампы имеются сразу две главные конструктивные детали — резервуар для помещения запасного топлива и горелка. Компонентами, применяемыми в работе прибора, являются:

• Спирт.
• Бензин.
• Керосин и другие вещества.

Горелка именуется эжектором. Эжектор обладает конструкцией, которая помогает осуществлять продвижение общего потока воздуха и распадающихся продуктов горения во время сжигания большей части топлива. Процесс работы такого прибора заключён в создании тяги при помощи сгорания определённого топлива.

В резервуар при работе заливают запас топлива, после чего ёмкость закрывается плотной крышкой с дополнительным уплотнителем. Крышка с уплотнителем защищает резервуар от утечки топлива во время хранения данного приспособления, а также в процессе использования.

Резервуар для сохранения запасов бензина обладает специальным насосным устройством, которое помогает производить нагнетание воздуха для формирования в нём повышенного уровня давления.

Избыток давления помогает во время работы устройства быстро и качественно транспортировать бензин из резервуара к самой горелке.

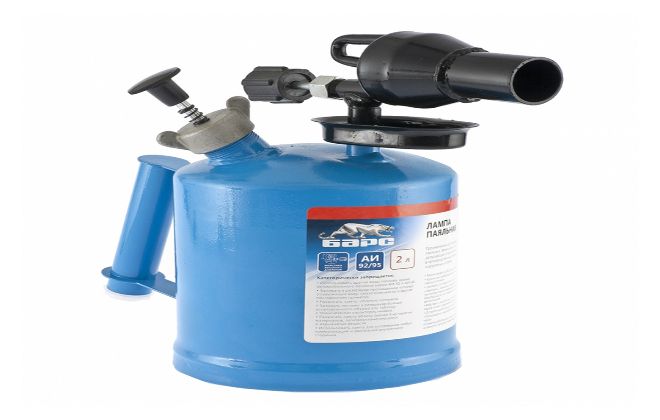

Типовой прибор в своём составе имеет такие конструктивные части, как:

• Резервуар, который заполняется топливом.
• Ручка для удержания устройства во время его использования.
• Плотно закрывающаяся горловина для заливки топлива внутрь ёмкости.
• Насос с дополнительным клапаном — для формирования избыточного давления в ёмкости.
• Сифоновая труба, которая проводит топливо к самому испарителю.
• Клапан игольчатого типа помогает осуществлять регулировку подачи топлива к прибору.
• Испаритель.
• Форсунка.
• Эжектор.
• Прибор для осуществления очистки форсунки.

Меры предосторожности необходимые при работе с паяльной лампой

При работе с лампой требуется строгое соблюдение правил техники безопасности. Дело в том, что нарушения правил работы с этим прибором способны спровоцировать взрыв устройства. Паяльная лампа представляет собой пожароопасное устройство. Резервуар для хранения запаса топлива находится очень близко к открытому пламени факела. В процессе эксплуатации прибора следует соблюдать следующие правила:

• запрещена эксплуатация инструмента при выявлении в конструкции мест утечки топлива или его паров;
• запрещается использовать в процессе работы паяльной лампы топливо, которое по показателям не соответствует рекомендациям завода-изготовителя;
• запрещается эксплуатация устройства на протяжении длительного времени, так как близкое расположение горелки провоцирует нагрев баллона с топливом выше 50 градусов Цельсия;
• запрещено использование прибора в случае выявления неисправности предохранительного клапана;
• нельзя проводить заправку резервуара топливом при горящей горелке;
• не рекомендуется эксплуатация устройства в закрытых помещениях.

Помимо этого следует сказать, что несоблюдение практически любого из правил безопасности при работе с паяльной лампой способно спровоцировать возникновение взрыва и неприятных последствий.

Выполнение несложных правил безопасности позволяет добиться максимально эффективной работы устройства в процессе эксплуатации.

Паяльная лампа – нужный инструмент в работе с металлом. Паяльная лампа поможет воскресить бытовой прибор, телефон, электронное устройство. Паяет приспособление металлические детали и быстро убирает лакокрасочные покрытия с металлической поверхности. Применять паяльную лампу можно только в рабочем состоянии.

Не забывайте, что инструмент подключается к электрической сети. Дефект в функционале может стоить мастеру здоровья. Как отремонтировать неисправности паяльной лампы своими руками, рассказывают эксперты.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Виды паяльных ламп и их цена

Главное видовое деление паяльных ламп выполняется по типу используемого топлива:

Бензиновые

Температура создаваемого пламени более 1 тыс. градусов, для настройки подачи топлива устройства оснащаются винтом.

Такие изделия имеют классическую компоновку из топливной емкости с установленной сверху неподвижно горелкой.

Реже встречаются модели с выносной горелкой.

Керосиновые

Конструктивно аналогичны предыдущему варианту, в основном используются для плавки припоев и прогрева больших паяльников.

Отличие заключается в увеличенном диаметре форсунки, а у старых моделей еще и наличием эжектора со змеевиком, что приводит к интенсивному разогреву топлива.

Конструктивные различия обусловлены разной температурой горения бензина и керосина.

Спиртовые

Используются редко, производятся ограниченными партиями, представляют собой мини паяльную лампу с объемом топливного бачка не более 200 мл.

Применяются для точных работ, в частности при пайке ювелирных изделий.

Их практически полностью вытеснили модели, функционирующие на газу.

В продаже редко, но все же встречается дизельная паяльная лампа, работающая на солярке, но она очень требовательна к температуре окружающей среды, и менее практична, нежели другие варианты.

Форсуночные паяльные лампы, то есть модели, работающие на жидком топливе, могут иметь стальное или чугунное сопло.

Последние обеспечивают более стабильную работу, менее подвержены прогоранию.

Еще одна классификация устройств – по наличию насоса:

• Паяльные лампы с насосом – варианты, заправляемые бензином и керосином. Подача топлива обеспечивается посредством создания давления в бачке встроенным насосом.
• Модели без насоса – все варианты, работающие на спирту, некоторые бензиновые миниатюрные модели. Их особенность кроется в небольшом размере топливного резервуара, сверху которого под самой горелкой находится желоб. В него наливается и поджигается топливо при розжиге. Постепенно резервуар прогревается, за счет чего повышается температура внутри него, а значит и давление, происходит интенсивное испарение топлива, его поступление в форсунку. После разгорания пламени, резервуар прогревается уже от работающей горелки.

Кроме жидкотопливных паяльных ламп, стоимость которых обычно составляет 800 – 1300 рублей, не менее распространены газовые модели.

Газовые паяльные лампы

Работают без накачки воздуха, так как емкость под топливо изначально имеет внутри избыточное давление горючего вещества, зачастую бутана, пропана, изобутана.

Газовая паяльная лампа может запитываться от одноразового, либо же от заправляемого баллона.

Корпус устройства может быть как пластиковый, так и металлический.

Стоимость варьируется в широких пределах, может составлять 1500 – 3000 рублей и выше.

Универсальные паяльные лампы способны функционировать с газовыми баллонами двух видов.

Баллоны подключаются к горелке посредством резьбового крепежа, причем возможно применение посредника в виде удлинительного шланга.

Следует отметить, что паяльные лампы – компактные переносные устройства, что является несомненным плюсом при их эксплуатации.

Исключением становятся газовые горелки, подключаемые к бытовому баллону, которым оснащаются кухонные плиты, посредством шланга.

Для приготовления пищи

Паяльной лампой можно пользоваться для разогрева или приготовления пищи. Для этого надо, чтобы пламя горело снизу сосуда, в котором происходит приготовление. Иногда, конечно, можно разогреть и даже вскипятить воду, просто направив пламя сбоку на стенку чайника, но этого явно будет недостаточно, чтобы изготовить хоть какое-нибудь стоящее блюдо.

Чтобы пользоваться инструментом для кулинарии в походных условиях, понадобится таганок для паяльной лампы. Нехитрое устройство позволит отклонить вверх пламя, не изменяя при этом положение корпуса.

Сделать таганок несложно. Понадобится лист железа по размеру посуды, которая будет подогреваться.

Последовательность работ такая:

1. Из листа необходимо вырезать круг с отверстием меньшего диаметра в центре. Это будет подставка для кастрюли, чайника или прочей походной посуды.
2. Чтобы подставка была выше уровня пламени, необходима тренога. Ее также можно сделать самостоятельно, применив металлические стержни, которые нужно специально согнуть и приварить к подставке.
3. В отверстие в подставке необходимо вварить стальной отвод (его еще называют колено) из трубы с диаметром большим, чем размер горелки. Этот отвод и будет отклонять пламя паяльной лампы, и направлять его к подставке.

Пользоваться таганком достаточно удобно, его применяют на дачах, в походных условиях, в тех местах, где отсутствует электричество, и нет печки.

Техника безопасности [ править | править код ]

Кроме очевидной пожароопасности, паяльная лампа является потенциально взрывоопасным прибором, так как в резервуаре находится смесь паров топлива и воздуха под высоким давлением, а резервуар нагревается при работе. Поэтому при использовании паяльной лампы требуется строгое соблюдение правил безопасности, а именно:

• не допускать нагрева резервуара до температуры выше 50 °C;
• не открывать крышку резервуара и не производить заправку при работающей или ещё не остывшей лампе;
• не создавать в лампе избыточного давления, не применять в лампе, предназначенной для использования керосина бензин;
• следить за герметичностью клапанов насоса и соединений;
• при перевозке и хранении убедиться в отсутствии избыточного давления и остатков топлива в резервуаре.

Наиболее частая причина взрыва паяльной лампы — открытие крышки резервуара горячей лампы. В этом случае пары бензина соприкасаются с нагретой до 500—600 °C горелкой и воспламеняются, вызывая взрыв паровоздушной смеси в резервуаре и вокруг него. Также нужно учитывать, что старые лампы использовали керосин, при заливке бензина и последующем использовании резервуар разрывало давлением. Ожоги в таком случае практически неизбежны, поскольку происходят, как правило, при попытке «подкачать»

Необходимо осознавать, что при розжиге бензиновой лампы испаритель наполнен бензином, и если на этом этапе кран подачи топлива перекрывается, то оставшийся в испарителе бензин будет продолжать покидать испаритель через сопло в виде жидкости, или в случае бóльшего прогрева, — в виде газожидкостной или газовой струи.

Кроме того, для работ в закрытом помещении необходимо иметь вентиляцию, достаточную для удаления резко пахнущих, токсичных и канцерогенных продуктов сгорания.

Паяльная лампа, в большинстве случаев, может быть заменена более безопасной газовой горелкой (газ в баллоне не смешивается с воздухом).

При наличии в месте проведения работ источника электрической энергии достаточной мощности паяльную лампу можно заменить техническим феном, который не использует легковоспламеняющихся материалов и более безопасен.

Устройство лампы паяльной бензиновой и инструкция к ней должны быть изучены очень внимательно, так как этот вид устройств относится к пожароопасным. Часто во время ремонта или монтажа какой-либо конструкции приходится нагревать поверхности для лучшей сборки.

Устройство паяльной лампы.

Использование различных портативных газовых горелок или электрических фенов не находит широкого применения в хозяйстве. Эти промышленные устройства сложны в применении, поэтому для быстрого нагрева используют паяльную лампу. Но многочисленные вопросы по эксплуатации часто поступают к специалистам. Связано это, прежде всего, с тем, что люди немного ленятся дочитывать инструкции до конца. Описания и инструкции довольно скучные и сложные. Поэтому необходимо описать работу лампы проще.

О пилораме в домашних условиях читайте здесь.

Хорошо забытое старое: как работать с паяльной лампой

Паяльная лампа, как устройство для производства разнообразных ремонтно-строительных работ, по-прежнему широко востребовано.

Ее популярность обусловлена компактностью, оперативностью в применении, а, при условии верной эксплуатации – также и безопасностью.

Как же правильно работать с лампой и обслуживать ее?

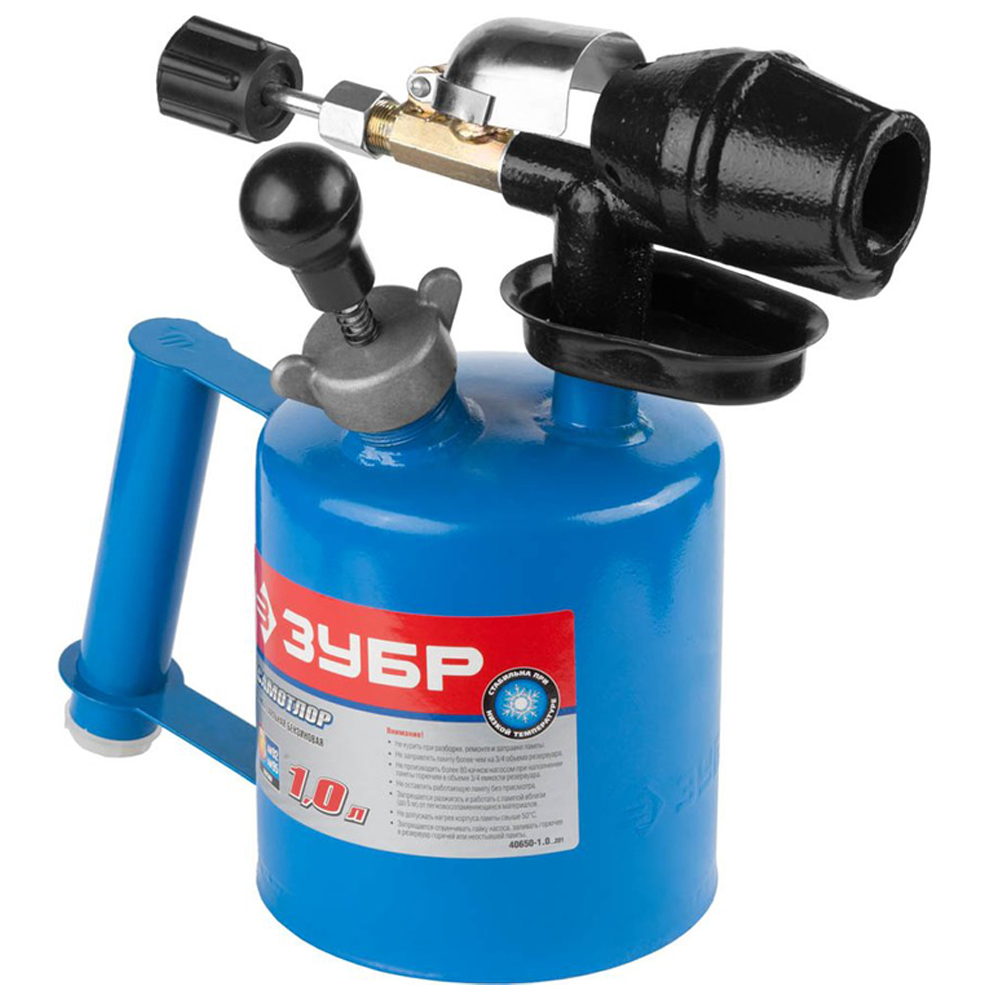

Бензиновая паяльная лампа состоит из следующих узлов:

1. Горелки, рассчитанной на применение определённого вида топлива. Например, для газовой паяльной лампы конструкция горелки будет иной, чем для устройства, использующего жидкое топливо.
2. Топливного бачка.
3. Системы подачи горючей смеси к горелке.
4. Ручного нагнетателя топлива (насоса).
5. Запорно-регулирующего устройства.
6. Обратного клапана (не во всех конструкциях).
7. Удерживающей ручки.

Для достижения компактности подкачивающий насос располагается непосредственно в бачке. Перед началом применения пользователю следует выполнить несколько качаний насосом для того, чтобы создать необходимый уровень разрежения: тогда топливо поступит к регулятору.

Система подачи топлива чрезвычайно проста, и работает по принципу запирающей иглы: при перемещении такой иглы в сечении регулятора изменяется давление смеси, что обуславливает определённую скорость подачи топлива к горелке.

Такую подкачку следует производить периодически, по мере изменения вешних характеристик факела пламени. Наоборот, если работы с паяльной лампой завершены, то давление необходимо сбросить.

Некоторые типы паяльных ламп комплектуются выносной горелкой, которая снабжена длинным шлангом. При этом в качестве нагнетателя используют обычную грушу, выполненную из бензомаслостойкой резины. Для соединения шланга с грушей и корпуса бачка используется ниппельный вход.

На торцевой поверхности регулятора имеется кран, открыв который, можно обеспечить подачу бензиновой смеси в топливосжигающее устройство. Под давлением смеси игла регулятора сдвигается, и открывает доступ в рабочее пространство горелки. Оттуда смесь попадает в форсунку, диспергируется и поджигается.

Ремонт паяльной лампы и проверка ее работоспособности

Если бензиновой паяльной лампой долго не пользовались, то требуется определить её пригодность для работы. Для оценки качества действия устройства выполняют следующие действия:

• После поджига факела устанавливают степень нагрева внешней поверхности бачка: если прогрев происходит равномерно и постепенно, то параметры факела стабилизируются, а гудение огня становится равномерным. Бачок, однако, не должен нагреваться до температур более 50°С.
• Наконечник форсунки размещают на расстоянии 20…30 мм от стального листа: при нормальной работающей лампе прогрев будет равномерным, причём по мере увеличения его продолжительности пламя будет стабилизироваться, что объясняется отражением теплового потока от стальной поверхности. Если же при этом пламя временами пропадает или сразу гаснет, то лампой пользоваться нельзя.
• Проверяют действие обратного клапана: при выключении устройства стравливание смеси над поверхностью бензина в бачке должно происходить самопроизвольно.
• Проверяют манометром пределы рабочего давления внутри бачка. При нормальной работе лампы эти давления не должны превышать 0,3 МПа. Резкие колебания – следствие неисправности в системе подачи топлива к регулятору.

Техническое обслуживание и ремонт паяльных ламп, работающих на бензине, производятся для обеспечения бесперебойной и равномерной подачи топлива и нужной степени его диспергированности. Чаще всего, засоряется отверстие в форсунке, поэтому комплект принадлежностей к паяльной лампе включает специальную иглу диаметром не более 0,5 мм.

Какова периодичность проверки паяльных ламп?

Паяльная лампа – источник повышенной опасности, поэтому для её эксплуатации придерживаются следующих правил:

1. Не используют для применения низкооктановый бензин.
2. Не эксплуатируют устройство при наличии утечек и резкого повышения температуры бачка, а также в неудовлетворительно проветриваемом помещении.
3. Не ведут дозаправку лампы во время её эксплуатации, либо сразу после применения.
4. Периодически производят ревизию лампы.

Периодичность технического обслуживания устанавливается следующей:

• С целью полной проверки гидравлических систем подачи бензина – не реже раза в год.
• С целью проверки герметичности и плотности соединений – не реже раза в месяц.
• Для проверки устойчивости факела – каждый раз перед очередным применением, когда корпус лампы полностью остыл.

ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА ПО ОКОНЧАНИИ РАБОТЫ

68. По окончании работы работник обязан:

• отключить от электросети паяльник, пульты питания, освещение, вентиляцию;
• привести в порядок рабочее место;
• неизрасходованные флюсы убрать в вытяжные шкафы или в специально предназначенные для хранения места;
• очистить инструмент, спецодежду и другие СИЗ и убрать их в отведенные для хранения места;
• сообщить непосредственному руководителю обо всех недостатках, влияющих на безопасность труда, выявленных во время работы, и принятых мерах по их устранению.

69. По завершении всех работ следует вымыть руки и лицо теплой водой с мылом или аналогичными по действию смывающими средствами (не допускается применять для мытья не предназначенные для этого вещества), при возможности — принять душ.

Преимущества самодельного предпускового нагревателя

Прежде всего – это экономичность: стоимость предпускового нагревателя, сделанного своими руками, будет как минимум в два раза меньше по сравнению с заводским аналогом. При этом эксплуатационные характеристики нагревателя ничем не будут уступать более дорогому устройству.

Еще один важный фактор – качество и надежность. Это в случае, если при изготовлении и установке предпускового нагревателя своими руками соблюдать все правила сборки и использовать только качественные материалы. К сожалению, далеко не всегда за выложенные деньги, мы получаем хороший товар. В случае самостоятельного изготовления прибора можно подобрать те комплектующие, в характеристиках которых не возникает никаких сомнений.

Кроме того, можно купить именно тот нагревательный элемент, который будет соответствовать конкретным запросам. Например, если вы проживаете в регионе, где зимой температура постоянно опускается ниже двадцати градусов, стоит приобрести более мощный ТЭН. Если климат в регионе более мягкий, в таких затратах не будет необходимости.

Преимущества паяльной лампы

Устройство паяльной лампы.

Домашний мастер не будет возиться с резервуаром с кислородом или компрессором с воздухом. Следует знать, что паяльная лампа захватывает то количество воздуха, которое необходимо. Данное приспособление является нагревательным устройством, в котором тепло, образуемое от сгорания горючего, применяется также для того, чтобы испарять поставляемое в горелку топливо. В данной конструкции будет гореть не жидкое топливо, а его пары, которые поступают в зону горения очень быстро. Струя топливных паров будет захватывать воздух, который находится вокруг горелки, в результате чего в зону горения будет поступать необходимое количество кислорода.

Данный процесс будет регулироваться автоматически, что является большим преимуществом этого инструмента. Чем больше паров горючего будет подаваться в приспособление, тем выше скорость струйки и тем больше воздуха можно будет захватить. Чаще всего горелки сооружаются так, чтобы излишки воздуха они не смогли пропускать.

Лампа состоит из таких элементов:

• сопло горелки;
• ручка для регулировки пламени;
• лоток для нагрева;
• ручной насос;
• емкость для топлива;
• предохранительный клапан.

Лампу для пайки рекомендуется использовать в таких случаях:

В процессе работы лампы размер факела можно регулировать количеством подаваемого топлива.

Для нагрева элементов и плавления припоя, разогрева паяльных инструментов в процессе пайки.

Чтобы сваривать элементы с температурой плавления менее 1000°С.
Для плавления металлических заготовок с температурой плавления приблизительно 850-900°С.
Чтобы выжигать старое отделочное покрытие на предметах из металла.
Чтобы разогревать замерзшую жидкость в трубах канализации и водопровода.
Чтобы подогревать двигатель внутреннего сгорания для запуска при минусовой температуре.
Для разборки старого поржавелого соединения.

Пользоваться паяльной лампой несложно, понадобится лишь знать технологию.

Элементы, которые будут необходимы для того, чтобы выполнить работы с лампой для пайки:

• паяльное устройство;
• подходящее топливо;
• этиловый спирт;
• небольшая ванна;
• специальная иголка для чистки форсунки;
• вентилируемое помещение.

Как выбрать паяльную лампу?

Большой выбор нагревательных приборов вызывает затруднение при их покупке. На выбор паяльной лампы могут влиять такие критерии:

1. Конструкция аппарата . Преимущественно на рынке представлены модели с цельным корпусом. Однако некоторые приборы оснащаются специальным шлангом длиной до 1,5 м. Такая конструкция удобна для работы на весу.
2. Розжиг пламени . Варианты паяльных ламп с жидким топливом намного дольше подготавливаются к работе, поэтому при необходимости частого использования удобнее будет остановить выбор на газовом приборе с пъезоподжигом.
3. Топливо . Бензиновая паяльная лампа заправляется в условиях заправочной колонки и формирует пламя высокой температуры горения. Газовые модели обеспечить топливом будет дороже, а иногда горючее приходится приобретать в баллонах.
4. Объем бака . Для работы бензиновых паяльных ламп в течение часа необходимо выбрать модель с резервуаром вместительностью от одного литра.
5. Обслуживание и эксплуатация . Это важный показатель, потому что в процессе использования будет требоваться очистка форсунки, промывка резервуара с топливом от осадка. В связи с этим удобнее бывают паяльные лампы с полностью разбирающейся конструкцией. Любой вид изделия рассчитан на работу в течение 5-ти лет.

Рейтинг паяльных ламп

Широкий ассортимент нагревательных приборов делает возможным выбор моделей, которые отвечают всем необходимым требованиям будущего владельца. Среди лучших паяльных ламп представлены:

1. СИБРТЕХ 91442 . Это надежный и качественный прибор за невысокую цену. Лампа используется на бензине разных марок, кроме этилированного. Вместительность резервуара около 1,5 л, но не надо заполнять ее полностью. Топливо аппарат расходует экономно, так, одной заправки хватит на час использования. Рукоятка модели из стали имеет удобную конструкцию. Из преимуществ пользователи отмечают простоту регулировки подачи горючего, из минусов – частое засорение форсунки. Ее приходится очищать после каждого применения.

1. БАРС 91452 . Эта модель паяльной лампы быстро нагревается, имеет устойчивое пламя, поэтому с ней можно работать в ветреную погоду. Существенным недостатком аппарата называют засорение форсунки, однако ее конструктивное расположение помогает ее быстро прочищать. Толстый металл корпуса рассчитан на долгий срок эксплуатации. Прибор предназначен для ремонтных работ, пайки и термообработки различных деталей.

1. DREMEL VERSAFLAME 2200-4 . Эксперты считают эту модель лучшей среди газовых паяльных ламп. Интересный внешний вид и широкая область применения делают аппарат популярным. Эта маленькая паяльная лампа имеет небольшой резервуар, которого хватает на интенсивное использование на протяжении 75 мин. В комплекте есть несколько видов насадок, предназначенных для пайки и удлинения факела. Единственным недостатком является высокая цена прибора.

Особенности конструкции лампы на бензине

В строении бензиновой лампы имеются сразу две главные конструктивные детали — резервуар для помещения запасного топлива и горелка. Компонентами, применяемыми в работе прибора, являются:

• Спирт.
• Бензин.
• Керосин и другие вещества.

Горелка именуется эжектором. Эжектор обладает конструкцией, которая помогает осуществлять продвижение общего потока воздуха и распадающихся продуктов горения во время сжигания большей части топлива. Процесс работы такого прибора заключён в создании тяги при помощи сгорания определённого топлива.

В резервуар при работе заливают запас топлива, после чего ёмкость закрывается плотной крышкой с дополнительным уплотнителем. Крышка с уплотнителем защищает резервуар от утечки топлива во время хранения данного приспособления, а также в процессе использования. Резервуар для сохранения запасов бензина обладает специальным насосным устройством, которое помогает производить нагнетание воздуха для формирования в нём повышенного уровня давления. Избыток давления помогает во время работы устройства быстро и качественно транспортировать бензин из резервуара к самой горелке.

Типовой прибор в своём составе имеет такие конструктивные части, как:

• Резервуар, который заполняется топливом.
• Ручка для удержания устройства во время его использования.
• Плотно закрывающаяся горловина для заливки топлива внутрь ёмкости.
• Насос с дополнительным клапаном — для формирования избыточного давления в ёмкости.
• Сифоновая труба, которая проводит топливо к самому испарителю.
• Клапан игольчатого типа помогает осуществлять регулировку подачи топлива к прибору.
• Испаритель.
• Форсунка.
• Эжектор.
• Прибор для осуществления очистки форсунки.

Топливо, которое добавляется в ёмкость хранения, считается основным расходным материалом. От качества применяемого топлива будет напрямую зависеть дымность пламени и засоряемость форсунки, а также уровень взрывоопасности прибора во время его использования. Для качественной и безопасной работы устройства на бензине стоит использовать специальный бензин или бензин, обладающий октановым числом не ниже восьмидесяти. Если применяется некачественное топливо, то прибор может в скором времени сломаться, и его придётся ремонтировать.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен — чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

https://youtube.com/watch?v=KVvm4V3dIMg
