Особенности сборки лебедки из стартера своими руками

Лебедка из стартера своими руками: инструкция и видео

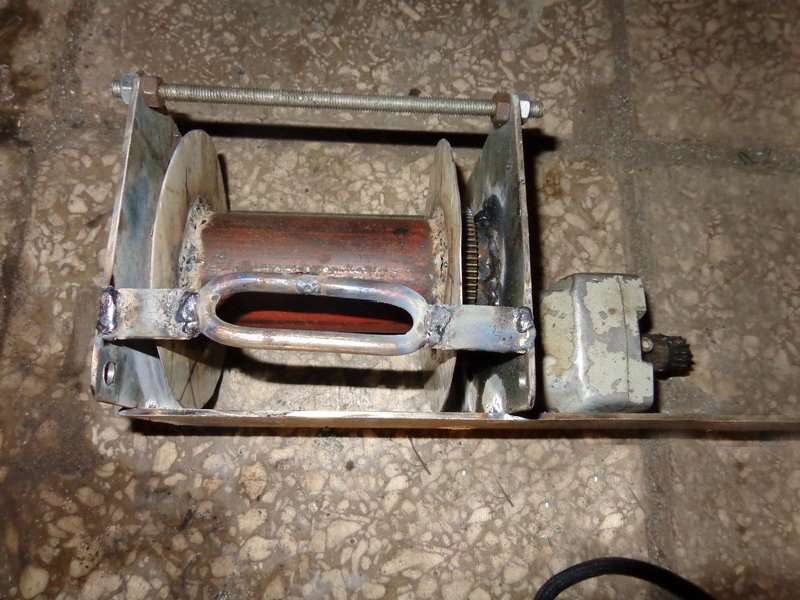

Своими руками такое приспособление из стартера сделать не так уж и сложно. Как уже говорилось ранее, наиболее распространенными являются лебедки электрического типа. Ниже вы узнаете, как из простых материалов ее сделать своими руками. В основе такой конструкции – автомобильный стартер, желательно с планетарным редуктором.

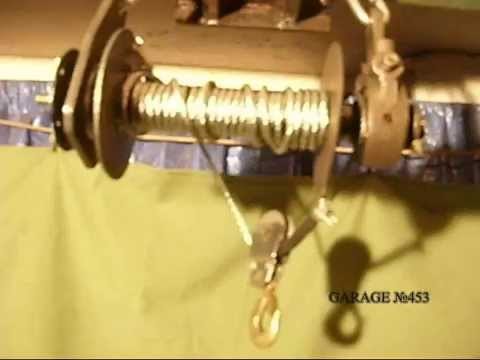

На прилагаемом видео вы можете увидеть, как из стартера можно смастерить самодельную электрическую лебедку.

Перед работой нужно заранее подготовить такие инструменты и материалы, как:

• стартер;
• сварочный аппарат;
• болгарку;
• трос;
• лист из стали;
• электрическую проводку;
• редуктор.

Алгоритм действий выглядит так:

• сначала нужно сделать барабан из труб. К ним нужно будет укрепить щечки толщиной порядка 5 мм, но не больше;
• сделайте площадку из листов стали, на которой будут устанавливаться все части конструкции;
• укрепите на площадке гайки, болты, шайбы и посадочные места для барабана с помощью сварочного аппарата;
• выполняем сопряжение редуктора с барабаном, причем первичный вал редуктора нужно направить вверх. Можно использовать для работы плуг для лебедки;
• сопрягать стартер с редуктором нужно согласно специальным чертежам и технологиям. Сначала ставим переходник, который будет нужен для монтажа стартера вверху редуктора. Потом первичный вал потребуется оснастить шестерней, у которой есть зуб требуемых размеров. Если все перечисленные действия были выполнены правильно, то при включении стартера шестерня и вал соединятся с редуктором;
• под конец надеваем шестерню, которую можно сделать из венца маховика. Ее надевают на первичный вал редуктора.

Теперь можно перейти к заключительному этапу работы. В конце потребуется зафиксировать все узлы нашей конструкции. Так, подключите электропроводку к стартеру и произведите фиксацию пульта управления.

Не забудьте при этом очистить механизм от следующего:

• грязи;
• пыли;
• пятен из масла;
• веществ и предметов, которые бы могли помещать корректной работе лебедки.

Под конец прибор можно загрунтовать, а потом в один слой покрасить краской. Все это остается уже на ваше усмотрение. Без покраски можно и обойтись.

Самодельная лебедка на Ниву

Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам. Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

Источник

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

1. Барабана с тросом.
2. Механического элемента, передающего вращение барабану.
3. Гидравлического привода.
4. Масляным насосом или компрессором.
5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Технология сборки

Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.

Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.

Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц, которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.

При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким, что впоследствии будет положительным фактором.

Самодельные лебёдки обычно крепятся на передние бамперы автомобилей. Ноавтолюбители также используют и переносные варианты таких устройств. Их ставят в багажник и достают в том случае, если их применение понадобится в определённой ситуации. В принципе, в любом случае следует делать лебёдку как можно компактнее. Громоздкие устройства могут впоследствии причинить некоторые неудобства, что сделает их более сложными в использовании.

Лебедки для автомобилей: виды

Лебедка очень часто играет роль механизма для подъема грузов. С ее помощью можно перемещать их посредством волока по горизонтали. Конструкция нужна не только для того, чтобы вытаскивать автомобили из грязи или песка, ведь есть разные ее виды, не только автомобильные, но о данном материале речь идет только о них.

Если вы планируете собирать такой механизм своими руками, то должны знать, что есть разные вариации, которые отличаются такими параметрами, как:

• технические характеристики;
• габариты;
• особенности конструкции.

На основании этих параметров есть несколько видов лебедок. Так, некоторые из них бывают ручными и представляют собой очень простую конструкцию, собрать которую своими руками не составит труда. Также они легко устанавливаются, имеют компактные параметры и не требуют больших вложений.

Но, с другой стороны, ручные изделия – самые трудозатратные. Ведь их применение требует немало физических сил. С помощью такого механизма можно перемешать грузы весом до одной тонны, но есть и исключения. Такая разновидность универсальна, в пути происходят разные случаи, и она может всегда прийти на помощь, но если ситуация слишком трудная, то такая конструкция не всегда сможет выручить.

Лебедки механического типа

Механические конструкции работают за счет силы мотора. Такой вариант достаточно надежен, но для тех, кто активно путешествует по плохим дорогам, он подходит не всегда. При большой мощности конструкция достаточно габаритная. Такие самодельные конструкции очень редко устанавливаются на автомобили, которые изначально были без лебедок, другие же машины уже оснащены механическими приспособлениями.

Читать также: Мангал смокер из газовых баллонов своими руками

Электрические и гидравлические лебедки

Наиболее популярными среди автомобилистов являются электрические лебедки. Они оснащены барабаном, вращение которого обусловлено электромотором, а он, в свою очередь, питается за счет автомобильного аккумулятора. При их использовании главное — не переборщить в плане энергии двигателя и не израсходовать ее до того момента, когда вы достигнете пункта назначения. Характеристики лебедки наиболее оптимальны во всех отношениях, с их помощью можно поднимать грузы весом свыше 4 тонн. Своими руками можно сделать лебедку даже для УАЗ, которая придет на помощь в трудных ситуациях.

Наиболее сложными в отношении конструкции являются гидравлические лебедки. Они оснащены такими приспособлениями, как:

Особенности установки лебедки на авто

К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.

• Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
• Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.

Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.

При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Лебедка – это такое приспособление для поднятия, спуска или перемещения груза. Для чего нужна лебедка в гараже? Ответ простой. Для поднятия и опускания различных грузов. Заядлым авто ремонтникам без неё никак. Цена обычной электрической лебедки стартует от 10 000 рублей. За эту, немаленькую сумму, вы получите лебедку сомнительного качества, грузоподъемностью до 1 тонны. Этого вполне хватит вам для ремонта и обслуживания легковых автомобилей.

Если же вы хотите сэкономить свои денежные средства, то можно сделать электрическую лебедку своими руками, а за оставшиеся деньги купить хороший набор ключей для своего гаража. Для изготовления такого приспособления нам понадобится автомобильный стартер, подходящая шестереночная передача, барабан, железный трос и немного листового металла различной толщины, труба, шпильки и гайки. Мы предоставим вам чертежи лебедок своими руками, расскажем и покажем, как сделать все максимально быстро и надежно, а главное из подручных материалов. Некоторых деталей у вас может и не быть, но это не есть большой проблемой – такие вещи покупаются на блошином рынке за считанные копейки. Не будем тянуть резину, и отправимся в мастерскую, изготавливать сей чудесный и незаменимый инструмент для гаража.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

• Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
• Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
• Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

Конструкция с ременным приводом

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.
