Приспособление для заточки ножей своими руками

Выбор абразивного элемента

Немаловажную роль в заточке лезвий играет точильный камень. Чаще всего для определения грубости абразива используют систему цифрового обозначения зерен на одну единицу измерения.

В зависимости от функциональной необходимости различают следующую градацию:

• До 250 – высока грубость. Для заточки ножей и других режущих инструментов не используется.
• До 350 – грубый абразив. Применяется для исправления физических дефектов или очень тупых лезвий.
• До 500 – средний абразив. Применяют для подгонки инструментов. Имеет малый спрос и редко используется.
• До 700 – мелкий абразив. Наиболее используемый тип точильного инструмента в повседневном режиме. Позволяет заточить лезвие до приемлемой остроты.
• До 1000 – ультра-мелкий абразив. Применим для шлифования поверхностей и доведения уже заточенных инструментов до идеальной остроты. Не эффективен для заточки тупых ножей.

Таким образом, если вы желаете с максимальной эффективностью точить свои режущие инструменты, необходимо комбинировать различные типы абразивов. Например, особо тупые ножи доводятся до приемлемого состояния грубыми камнями, затем производится заточка мелким абразивом. В завершение процесса осуществляется шлифовка ультра-мелкими камнями.

Наждак также отличается по своему происхождению:

• Природные. К таким относится японский водный камень, для работы с которым необходимы особые навыки и огромное терпение.
• Алмазные. Наиболее устойчивые к износу и разнообразные по грубости. Самые эффективные и относительно дешевые.
• Керамические. Считаются чем-то средним, между камнями природного и алмазного происхождения.
• Искусственные. Отличаются своей дешевизной, но при частом использовании быстро приходят в негодность.

Зачем нужна точилка

Живой реликт наших дней – финский охотничий нож. Не бандитская финка порой причудливой формы, а охотничий нож финского типа, слева на рис. Традиционные охотничьи ножи (в центре и слева) по форме на него похожи, но разница между ними очень большая.

Финский нож и классические охотничьи ножи

Клинок финского ножа отковывается из кричного железа, которое можно выплавить прямо у себя во дворе из болотной руды в печке-домнице, не прибегая к доменному процессу, пудлингованию и пр. способам передела чугуна в железо и сталь. Вязкость кричного железа отменная, сломать клинок из него очень трудно. Но и твердость невелика, где-то HRS55, нож довольно быстро тупится. Финских охотников это не волновало: клинок такой твердости можно направить (подточить) отбивкой на многих природных камнях, а оглаженных моренных валунов в Фенноскандии всегда хватало.

Точат нож отбивкой примерно так же, как отбивают косу, только оселок неподвижен, а двигают клинок. Сначала его тянут по оселку обухом от себя, затем переворачивают и тянут обухом к себе. Положение режущей кромки (РК) на оселке всегда волочащееся; движения быстрые: ширк-ширк! На каждом движении нужно держать пятно контакта лезвия с оселком (см. далее), но к выдерживанию угла наклона требования не столь строгие. Научиться точить нож отбивкой не очень сложно, а при некотором навыке можно и наводить на лезвие плавно сбегающий профиль, см. далее. Однако финский нож в общем-то тупик эволюции режущего инструмента, выживший в особых природных условиях.

Хороший нож дешевым никогда не был, а в экстремальной ситуации стойкость лезвия в сочетании с вязкостью клинка становились жизненно важными обстоятельствами. Поэтому еще в древности клинки ножей научились закаливать с поверхности и цементировать: сердцевина оставалась вязкой, не ломкой, а снаружи на ней образовывалась твердая каленая корка, см. след. рис.:

Структура клинка ножа с поверхностной закалкой и цементацией

Направить нож с цементированным клинком отбивкой еще возможно, но навык нужен такой, какой дается не всем. И абразив уже нужен из особой породы камня – литографского сланца грюнштейна. Его в природе мало; грюнштейн и поныне числится стратегическим сырьем. Искусственного грюнштейна нет и не предвидится. Испортить же цементированный нож неумелой отбивкой проще простого – чуть где-то кора цементации сдерется до сырого металла (на глаз этого не видно), нож останется только выбросить, лезвие будет сразу тупиться и пойдет крошиться.

Хозножам не требуется такая стойкость и вязкость, как охотничьим и походным, и стоить они должны много меньше. Как следствие, в производстве хозножей широко используются спецстали и порошковая металлургия. Клинок «вечного» кухонного ножа структурирован наподобие резца грызуна: продольными слоями, твердость которых падает от сердцевины наружу. В любом случае точить нож приходится реже, но отбивка исключается однозначно – лезвие от нее сразу выкрашивается.

Электрические точилки для ножей: особенности конструкции и использования

Все устройства для заточки ножей можно условно разделить на несколько групп:

• в зависимости от типа применяемого абразива – бруски и точильные камни;
• исходя из особенностей работы конструкции – ручные и электрические;
• по особенностям использования – для бытового и профессионального применения.

Чтобы разобраться, как называется точилка для ножей того или иного типа, следует знать основные принципы их работы. Например, электрические заточки для ножей отличаются не только типом электропривода, но и размерами.

Это могут быть внушительного размера конструкции с большими дисками или же аккуратные компактные приборы, предназначенные даже для использования в условиях маленьких помещений. Например, такие устройства часто можно увидеть в ресторанах или кафе: они необходимы для того, чтобы поддерживать кухонный инвентарь в постоянном порядке. При этом такие точилки ножей рассчитаны на постоянное применение и могут исправить даже сильно поврежденные лезвия из прочных сплавов.

Для бытового использования подходят электрические точилки небольших размеров

Сама конструкция электрической заточки состоит из нескольких пазов, сквозь которые проводится затупленное лезвие. Внутри каждой выемки находятся диски из разных материалов, расположенные перпендикулярно ножу. После включения прибора начинается заточка лезвия, при которой оно 2-3 раза проходит через каждый паз. Этот вид точилки позволяет подобрать оптимальный угол заточки ножа и корректировать его в зависимости от типа затачиваемой поверхности, что делает его универсальным для различных ножей.

Бытовые электрические точильные аппараты не такие габаритные по сравнению с профессиональными, но при этом не менее функциональные. В них также предусмотрена возможность фиксации углов заточки для различных типов ножей и других режущих приборов, например, для ножниц, отверток или стамесок.

Как правильно точить ножи?

Для этого необходимо создавать специальные условия. Благодаря им ножик будет оставаться острым еще очень долго.

Поэтому важно верно подобрать угол, при котором будете точить ножи. Согласно основному правилу в этом вопросе, чем меньше угол, под которым затачивается нож, тем прочнее получится режущая кромка

Важно не забывать, что от максимальной остроты зависит следующая заточка. Чем острее будет нож, тем быстрее придется его точить

При этом сделать его снова «работоспособным» будет гораздо сложнее.

Это интересно: Резцедержатели токарных станков по металлу — чертеж, устройство, ГОСТ

Изготовление заточного станка для ножей своими руками

Сделать заточной станок для ножей для бытового использования довольно просто, для этого вам понадобится отрезок ламината, фанеры или ДСП, деревянная рейка, наждачка, болты с барашками. Первым делом нужно изготовить держатель ножа, для этой цели отрежьте кусок материала. Во избежание цепляния бруска за держатель, нужно провести зачистку края под определенным углом при помощи наждака. На вертикальной стойке сделайте разметку и отрежьте верх, это послужит основой для бруска. Угол устанавливается вдвое меньше, необходимого для заточки лезвия.

На следующем этапе, пластину нужно закрепить с использованием болтов. Стойки вертикального положения фиксируют при помощи шурупов

Важно помнить о том, что сила давления на низ малая, поэтому для фиксации элементов можно применить термический клей. Горизонтальную перекладину крепят аналогично

Для изготовления бруска нужно отрезать рейку определенной длины. На одном краю крепят наждачку с достаточной фракцией абразивных частиц. Для того, чтобы добиться лучшего результат в работе, можно сделать больше брусков с разным абразивом. Хорошим диапазоном зернистости считается Р600 – Р2000.

В процессе работы по заточке ножей, устройство получает опору на столе, что в свою очередь облегчает работу с ним.

Общие сведения о заточке ножей

Целью любого вида заточки ножей является обеспечение остроты лезвия. И наиболее важный фактор, который влияет на длительную и эффективную эксплуатацию — это величина угла заточки. Практичность такого параметра хорошо оценивается в процессе работы. Если посмотреть объективно, то можно заметить, что при меньшем значении угла лезвие ножа в результате получается более острым. Но при таком действии, выходит что срок улучшенных режущих качеств является не очень долгим, т. е. он быстрее тупеет. Чем более острым в процессе затачивания стало лезвие ножа, тем более быстро оно станет тупым. На основе этой закономерности можно прийти к выводу, что угол должен быть подобран правильно и значение ложно соблюдаться по всей длине кромки равномерно.

Стоит отметить, что затачиванию подлежат лишь те виды лезвий, которые имеют определенную степень закалки. Если на режущих частях показатели твердости стали превышают 55 HRC, то она не подлежит для заточки каким либо подручным инструментом.

Золотым правилом заточки ножей является неизменность угла заточки режущей кромки на протяжении всей ее длины.

Чтобы этого достичь необходим профессионализм, навыки и специальное оборудование, которое позволит удерживать инструмент в руках, выдерживая заданный угол наклона каждой режущей грани.

В таком случае можно позаботиться о покупке специального приспособления, но такие изделия как правило дорогостоящие, поэтому можно попробовать изготовить его самостоятельно. Более подробно о том, как сделать такое приспособление в домашних условиях читайте ниже.

Не только ножи…

Оригинальная точилка Apex мало пригодна для заточки столярного инструмента – стамесок, железок рубанков. Угол заточки у Apex’а плавает по тем же причинам, что и у Lansky-Metabo. Между тем, если угол заточки стамески по ширине лезвия «гуляет» более чем на 1-1,5 градуса, то инструмент так и норовит уехать вбок, вылезти наружу или уйти вглубь массива дерева по его волокнам. Ровно и точно выбрать такой стамеской паз под шип/гребень очень трудно.

Роликовая точилка-тележка для ножей и столярного инструмента

Для заточки столярного инструмента существуют особые приспособления, о которых и разговор нужен особый. Самоделки вроде роликовой точилки-тележки, см. рис. справа, скорее курьезы: не говоря уже о сложности, требуют каменного или стального стола, а, главное, не гарантируют от перекоса лезвия на оселке, что приводит к тому же нежелательному результату.

Между тем еще 2-3 года назад в одном из китайских журналов по техническому творчеству мелькнула доработка Apex’а для заточки, не уступающей таковой на фабричном электрическом заточном полуавтомате. Переделка не сложна, см. рис: штангу выставляют горизонтально по уровню и по нему же горизонт штанги держат, ведя заточку. В пределах угла поворота штанги в горизонтальной плоскости 10-12 градусов вправо-влево погрешность угла заточки менее 1 градуса. Если вынос точки касания от 250 мм, точить возможно стамески и железки рубанков шириной до 120 мм.

Доработка точилки для ножей Apex на повышенную точность заточки

В таком режиме работы нулевой (теоретически) погрешности угла заточки можно добиться, если держать штангу неподвижной, а двигать нож, удерживаемый магнитным держателем, см. выше. Таким образом возможно затачивать и железки фасонных рубанков, если в зажимы поставить круглый в поперечном сечении, полукруглый, эллиптический или сегментный оселок. Главное, чтобы пятно касания при этом всегда было точечным.

Доработка точилки для ножей Apex для заточки ножниц

…но и ножницы

Еще одна доработка точилки Apex для заточки ножниц (тоже дело в хозяйстве нужное) показана на рис. справа. Всего работы – пара отрезков уголка или обрезков оцинковки и 4 дополнительных отверстия в столе точилки. Как сделать своими руками приставку для заточки ножниц к точилке Скоморох, см. след. видео.

Основы правильного затачивания лезвий

Даже у домохозяек есть несколько ножиков для разных целей. Одним приспособлением режут хлеб и сдобу, другим — мясо, третьим рубят хрящи и кости. Есть охотничьи и рыболовные ножи. Каждый из них отличается от другого индивидуальным углом заточки. Это понятие определяет назначение режущего предмета.

Это интересно!

Угол заточки виден, если ножик не успели наточить в домашних условиях. Его можно увидеть при покупке нового ножа — до начала его активного использования.

Ручная заточка режущих инструментов — кропотливое занятие, требующее строгого соблюдения угла. Фабричные станки облегчают эту задачу, но стоят очень дорого — от 20 000 рублей и выше. Если вы — любитель домашних самоделок, вы сможете смастерить приспособление для заточки ножей своими руками, а если понадобятся чертежи — их всегда можно отыскать на просторах интернета. Это займёт время, но обойдётся не так дорого. Известно, что самодельные устройства бывают ничуть не хуже заводских и служат в течение многих лет.

Понятие угла заточки

Его величина разная для того или иного типа лезвия. Размеры угла для разных режущих инструментов выглядят так:

• 8-12 градусов для опасных бритв;
• 10-15 градусов для филейных ножей;
• 15-20 градусов для инструментов бытового применения;
• 20-25 градусов для ножей рыболовного и охотничьего назначения. В зависимости от потребностей охотника или рыболова угол может быть больше — до 40 градусов;
• 30-50 градусов для лезвий специального применения (например, для мачете, который используют для срезки и рубки бамбука, лиан и стволов деревьев).

Точильный камень и его особенности

Процесс заточки ножей невозможен без точильного камня. Как и наждак, он обладает разной степенью зернистости — мелкой, средней или грубой. Такое деление условно для разных стран. Примерная градация заточного камня выглядит таким образом:

• от 200 до 250 — экстрагрубая фракция, которую для затачивания не применяют;
• от 300 до 350 — грубая. Таким точилом обрабатывают лезвия, которые повреждены или сильно затуплены. Также грубую фракцию применяют, если планируют изменить угол заточки;
• от 400 до 500 — средняя. В розничной продаже встречается редко, потому что мастера ею редко пользуются;
• от 600 до 700 — мелкая. Именно такие бруски универсальны и подходят для большинства ножей;
• от 1000 до 1200 — экстрамелкая. С её помощью можно придать лезвию такой же блеск, как у зеркала.

Есть брусковые точила, сделанные из алмазов, керамики или сланцевых пород. Они могут быть натуральными или искусственными. Бруски натурального происхождения изнашиваются быстрее, чем искусственные. Среди них редко попадаются мелкофракционные изделия.

Перед применением нужно обрабатывать бруски водой. При впитывании жидкости и затачивании абразивные частицы превращаются в густую пасту. Паста способствует высокому качеству заточки. Для большей эффективности можно использовать мыло, смешанное с водой.

При выборе бруска надо учитывать его форму и длину. Длина точила должна быть больше, чем лезвие. Удобнее всего работать на двустороннем точиле, когда на одной стороне бруска мелкофракционный абразив, а на другой — крупнозернистый материал.

Самостоятельное изготовление простой модели

Все самодельные устройства для заточки ножей помогают точно выдержать заданный угол наклона бруска к лезвию, что важно для сохранения работоспособности инструмента и получения хорошей режущей кромки клинка. Простым для самостоятельной сборки является станок по проекту Лански

Чтобы его сделать, не нужна специальная подготовка или особые технические знания. Потребуется минимум простейших материалов, всегда имеющихся под рукой. В магазине такой станок стоит от 2000 руб.

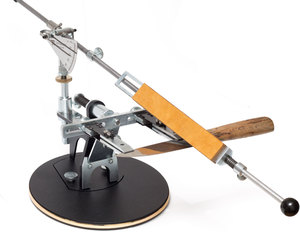

Простым для самостоятельной сборки является станок по проекту Лански. Чтобы его сделать, не нужна специальная подготовка или особые технические знания. Потребуется минимум простейших материалов, всегда имеющихся под рукой. В магазине такой станок стоит от 2000 руб.

Принцип работы прибора станок Лански состоит в том, что нож надежно фиксируется и его обработка происходит под заданным углом при помощи сменных точильных насадок из камня разной зернистости. Результат — острая кромка клинка.

Материалы

Обязательные расходные материалы:

1. Пруток из металла диаметром 6 мм, который надо порезать на разные по длине стержни.
2. Сварочный электрод для изготовления угловых направляющих. Его полностью зачищают от флюса и шлифуют среднезернистой наждачкой.
3. Углеродистая нержавеющая сталь толщиной 3-5 мм для зажимов. В них делают сквозные отверстия. Совет: машинное масло облегчит сверление пазов в пластинах. Отмыть масло можно концентрированным раствором из остатков мыла.
4. Уголки из металла размером 9х9х0,6 см.
5. Крепеж: гайки, винты.

Пошаговая инструкция по изготовлению

Последовательность действий:

1. Шлифовальной машиной с алмазным диском (болгаркой) нарезают уголки, края которых затем выравнивают напильником и шлифуют наждачной бумагой.
2. В горизонтальных и вертикальных плоскостях просверливают отверстия.
3. Обрабатывают скосы направляющей рейки.
4. Из болта с гайкой изготавливают стойку. Затем закрепляют ее в струбцине или тисках, чтобы вся конструкция была надежно зафиксирована.
5. Собирают устройство целиком.
6. Крепят абразив и нож.
7. Тестируют прибор.

Ошибки при ручной работе

Профессиональные специалисты для выполнения подобной работы найдутся не в каждой семье. Для того чтобы правильно наточить клинок, нужно избегать типичных ошибок, которые совершают новички:

• Наиболее часто встречающимся недостатком при непрофессиональном затачивании является оставление мелких заусенцев на кромке лезвия. Во время первого использования они отваливаются и клинок приходит в первоначальное состояние. Чтобы такого не происходило, необходим тщательный осмотр инструмента после заточки, вплоть до применения увеличительного стекла.
• Нельзя затачивать лезвие, если на нем присутствуют грязь или жир, а также оставшиеся частиц предыдущего, более крупного абразива, если речь идёт о чистовой заточке клинка.
• Не стоит сильно нажимать на лезвие. Острота зависит в большей степени от аккуратности мероприятия и его продолжительности. Применив излишнюю силу, можно сломать клинок.
• Придерживаться установленного угла заточки.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Детали для точила

Сколько таких устройств ни было бы придумано, общие черты у них одинаковы. Основными и неизменными деталями любого точильного инструмента являются;

• Абразивная составляющая.
• Упорная часть.

Все точильные компоненты, которые используются дома и на работе, представлены в магазинах. Вот основные из них:

• Бруски из керамики.
• Натуральный камень.
• Алмазное точило.
• Водяные японские приспособления.

Самый популярный и доступный абразив — это керамический брусок, который наиболее распространён в торговых точках. Чаще всего это обычная лодочка для грубой заточки лезвия. Встречаются бруски двусторонние, которые предпочтительнее для домашнего хозяйства. Это недорогое приспособление, замена которое по мере износа не будет приносить больших финансовых затрат.

Шлифовка с применением алмазных брусков более сложна и затратна. Помимо высокой цены, такие точила быстро изнашивают рабочую часть лезвия.

Лучшими брусками для заточки являются природные и японские камни. Однако цена их очень высока и у нас в стране их не производят.

Правила заточки ножей

Специалисты рекомендуют соблюдать ряд правил, для того, чтобы получить качественную заточку ножей в домашних условиях, что в свою очередь позволит сократить количество заточек лезвия.

Если вы сторонник использования бруска с абразивным напылением, начинайте работу с самой острой части лезвия, и заканчивайте более тупой, а именно той, которая мало задействована в процессе нарезки продуктов. Зачастую процесс начинают с середины, двигаясь к острию лезвия с небольшим поворотом. Форма ножа и его толщина влияет на угол заточки лезвия. Заточной станок для кухонных ножей выполняет точение под углом 25°, лезвие наклоняют над бруском на 12 — 13°.

Тип заточного станка для ножей рейсмуса и материал, из которого он изготовлен, также влияет на качество проведения работы.

На различных интернет ресурсах, вы можете найти специальные видео ролики, в которых наглядно показан процесс заточки лезвия ножа.

Примечание.

Раньше, станки заточные настольные для ножей делали из брусков клиновидной формы и дуба мореного. Бруски располагали с обеих сторон деревянного клинка, таким образом, чтобы кромка режущая была свободной. Конструкцию перетягивали веревкой и при помощи точильного камня затачивали лезвия до предельной остроты, получая при этом, отличный угол заточки.

Затачивание ножей, которые используются в рубанках, выполняется следующим образом: на стекло большой толщины, накладывают наждачную шкурку с мелкой фракцией, скошенной частью кромки режущей на абразив и точится движениями по кругу.

Как сделать приспособление для заточки ножей своими руками: видео процесса

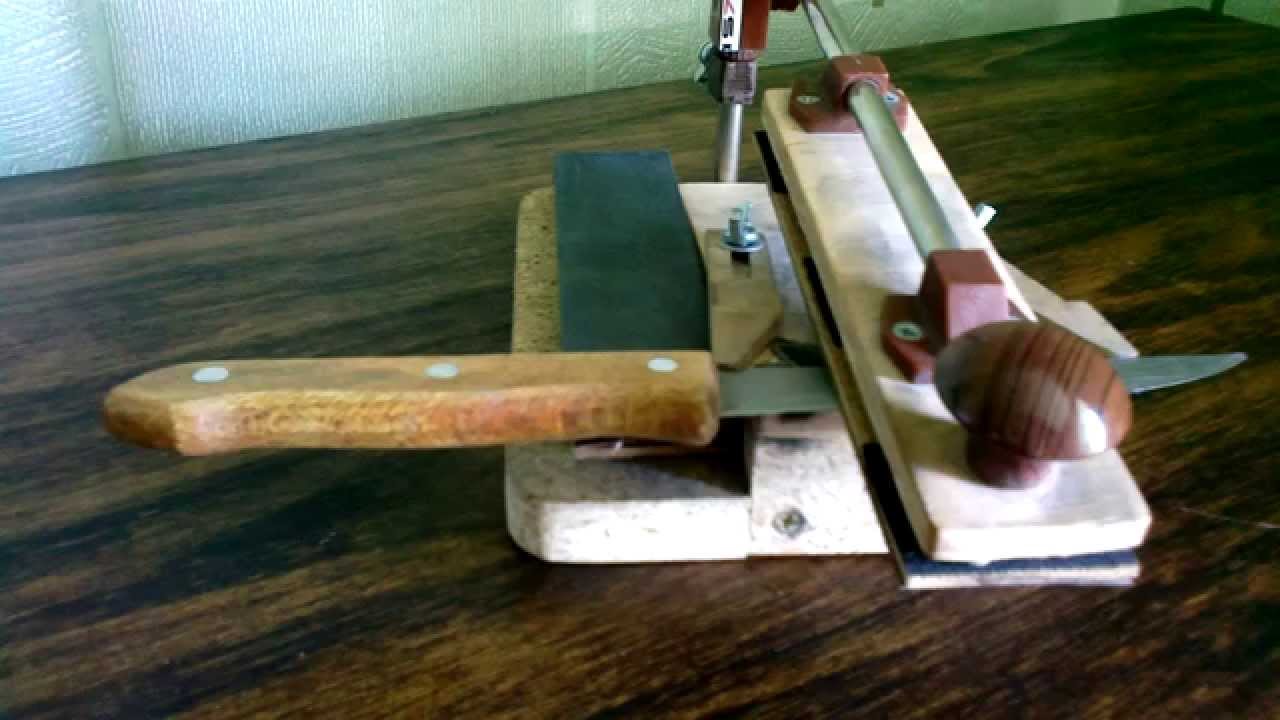

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

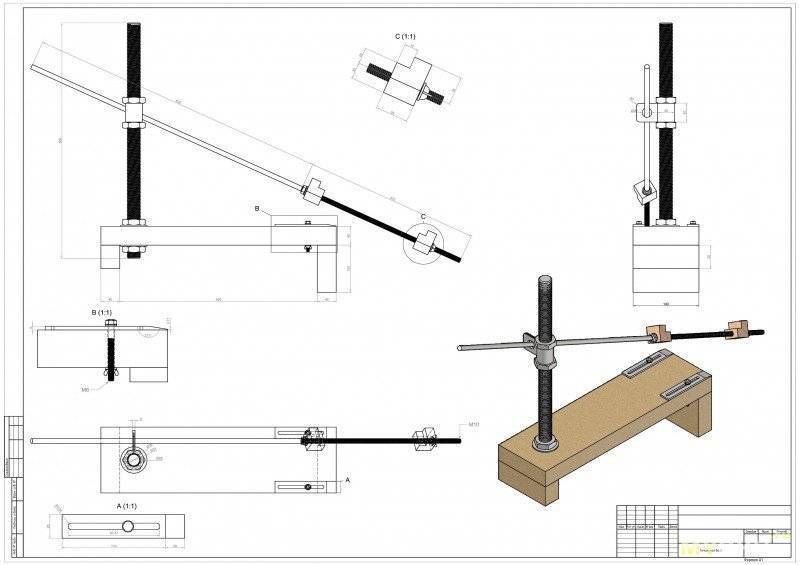

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

КРУТАЯ САМОДЕЛКА | Точилка для ножей Костыль Скомороха | Крутые самоделки

Текст из видео:

• 00:00: размеры этой точилки подходят к для широких кухонных так и для узких складных перочинный ножей и и конструкция максимально простая для повторения и состоит лишь из одной пластины и двух болтов но что может быть проще длина пластин и оптимально 15 сантиметров а ширина пластины около двух сантиметров меньше нежелательно лучше немного больше высота резьбовые шпильки 10 сантиметров а шар гайку и барашек я взял под резьбу м10 она зажим для ножа достаточно небольшого болта м4 как правильно многие заметили

00:30: маленькая шайба зажимает нож с перекосом и не прилегает к обуху ножа всей плоскостью чтобы исправить это есть два варианта это согнуть шайбу с одной стороны примерно на пару миллиметров такая шайба будет согнутой части упираться в пластину а всей своей плоскостью уже надежно удержит нож теперь вырвать его будет достаточно сложно даже руками а угол заточки останется постоянным при смене ножа на другую сторону а второй вариант если гнуть шайбы вы не хотите можно просто наклеить кусок резины или

01:00: пластика на заштрихованную часть шайбы проще не придумаешь а толщине пластины можно не переживать если она толще двух миллиметров выбирая пластину просто проверьте ее пальцами чтобы она сильно не гнулась таких большинство но иногда попадаются очень мягкие пластины если ножи у вас все кухонные имеет смысл выбрать пластину пошире а также шайбу взять большего диаметра в этом случае сила прижима будет настолько большой что ножом можно пользоваться практически как топором а чтобы
01:30: выставить нужный угол заточки ножа я обычно пользуюсь смартфоном сначала приложив камню сбрасываем угломер в ноль а затем откручиваем гайки и выбираем угол заточки видео по теории заточки а скомороха ищите в описании а также смотрите и другие мои ролики а лучшая благодарность автору это написать хорошие комментарии или просто поставить плюсик спасибо друзья и до встречи в комментариях

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка – недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло – оно даст возможность контролировать правильное проведение процесса.
Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой – мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Приспособление для заточки из деревянных брусков

Простым приспособлением для затачивания ножей является инструмент, состоящий из пары деревянных реек и пары брусков с абразивом, с одинаковыми геометрическими размерами.

Деревянные рейки стоит подвергнуть тщательной шлифовке абразивными шкурками. Затем, после нанесения вспомогательной разметки, зависящей от угла заточки ножа, сделать пропилы на глубину 15 мм. В получившиеся отверстия вставить наждачные бруски таким образом, чтобы каждый паз совпал, после чего закрепить их болтами. Для придания точильному устройству большей устойчивости, нижнюю часть поверхности можно проложить куском резины.

Виды приспособлений для затачивания режущего инструмента различны и каждый мастер сможет остановить свой выбор на том ручном станке, который будет удовлетворять в полной мере именно его потребности.
