Разметка. нанесение разметки на заготовку или деталь

Сверлильный и резьбонарезной инструмент столяра

Для сверления отверстий в древесине применяют:

• напарье и центровую перку – перьевое или ленточное сверло с деревянной ручкой. В центре режущей кромки перки имеется винтовая резьба;
• буравчик  –  небольшое сверло с конической режущей частью и резьбой;
• раздвижное сверло для сверления неглубоких отверстий большого диаметра, возле режущей части которого имеется выдвижная штанга с резцом на конце;
• коловорот –  инструмент с патроном для зажима сверл, имеющий коленчатую конструкцию;
• ручную или электрическую дрель;
• сверлильный станок.

Сверла для древесины имеют шип или винтовую резьбу в центре режущей кромки для облегчения процесса сверления и выступы по краям режущей кромки для повышения гладкости стенок отверстия.

Пазы различной формы проделывают стамесками и долотами. Долото отличается от стамески наличием металлического кольца на конце ручки. Стамеска имеет более тонкое лезвие, применяется для выборки небольших пазов, снятия фасок. Долото служит для выдалбливания отверстий.

Для нарезания резьбы используют специальные плашки (вентильни), фрезы, метчики, токарные станки с соответствующей оснасткой. Резьбу по дереву нарезают с большим шагом, она имеет круглый или трапециевидный профиль.

Вспомогательные инструменты

При нанесении разметки используется множество дополнительных инструментов вроде линеек, шаблонов, угольников и т. д.

Разметочные угольники рассчитаны на оба типа разметки, выравнивание заготовки, работы с листовым и полосовым материалом. Такой инструмент представлен бруском 20х30 мм с линейкой 5х30 мм, встроенной под прямым углом в торец. Существуют угольники-центроискатели, нацеленные на разметку торцов круглых заготовок. Они включают две соединенные под углом планки, линейку, проходящую рабочим ребром через его середину, и соединительную планку.

Аналогичным приспособлением является центроискатель-транспортир. Он имеет близкую конструкцию, включающую линейку и перемещаемый по ней угольник. Как и угольник-центроискатель, данное приспособление предназначено для нахождения центров торцов цилиндрических деталей. К тому же оно обеспечивает возможность нанесения отверстия вне центра либо под углом.

Малка представлена шаблоном с переменным углом измерения. Выполнена в виде бруска прямоугольного сечения. На одном из его концов через прорезь закреплена линейка, а другой скошен под углом 45°.

Ерунок аналогичен малке, но отличается установленной на колодке под углом 45° линейкой. Подходит для разметки 135 и 45° углов.

Нутромер рассчитан на измерение пазов, внутренних поверхностей, отверстий. Данные инструменты, функционирующие по принципу радиусометра, представлены в нескольких вариантах конструкции. Так, индикаторные модели включают измерительное устройство и индикаторную головку, представленную обычно индикатором часового типа с двумя шкалами. Микрометрический нутромер имеет конструкцию аналогичную микрометру, включающую соединенные колпачком барабан и микрометрический винт, стебель с измерительным наконечником, стопор, предохранительный колпачок.

Складной метр, представленный набором шарнирно сочлененных линеек, используется для измерения. Метр-рулетка отличается от рулетки наличием миллиметровых делений. Может быть размещена в глухой либо открытой коробке. Лента представлена желобчатой линейкой, сохраняющей при разворачивании прямолинейность.

Масштабный высотомер применяется для измерения высоты плоскостей и отверстий. Включает стойку с неподвижной шкалой, оснащенной подвижной рамкой, и подвижной шкалой. Он значительно упрощает разметку, сокращая объем расчетов.

Для построения и измерения углов применяют транспортир, представленный металлическим кругом с градусными метками и рычагом с нониусом, соединенным с его центром.

Требования

Работоспособность, безопасность во время использования, главным образом зависит от состояния личного инструмента. В случае промышленного применения (цеха, заводы) инструмент подвергается полному изъятию, последующей проверке, согласно периоду и нормативам ГОСТа. В случае индивидуального использования, требования к набору важны не меньше. Подвергая осмотру личный инструментальный набор, необходимо учитывать 2 вида состояния его повреждения:

1. Критичные повреждения. Независимо от предмета также сферы его применения, к критичным дефектам относятся: трещины, сколы, нагар трущихся поверхностей, отслоение, зазубрины, с тёсы, наплывы, следы горения, плавления, следы ржавчины, коррозии, ослабление сварочных швов, сбитые головки клёпок или ослабление и расшатывание самих клёпок. У приспособлений с деревянными рукоятками критичным дефектом являются сколы, трещины, прорастание сучков, загнивание или образования плесени. У электромонтажного инвентаря, главным критичным дефектом является плавление, горение, трещины, сколы, неплотная посадка изоляционных рукояток, зазубрины с острыми углами. Может возникнуть прогорание, плавление удерживающих либо режущих поверхностей (плоскогубцы, кусачки). В случае гаечных, торцевых, накидных ключей, головок недопустимо стесывание граней, трещины поверхностей и рукояток. Не допустимо стесывание граней воротков, применяемых в паре с головочными ключами. Все эти дефекты приводят к поломке инструмента во время применения. Их использование не безопасно, часто приводит к травмам.
2. Мало критичные повреждения. К этим видам повреждений относятся различные вмятины, царапины, сколы краски, нечитаемая маркировка, следы коррозии или ржавчины. Все эти дефекты признаются мало критичными в случае их обнаружения на нерабочих поверхностях инвентаря.

Стоит тщательно проверять поверхности инструментов на наличие грязи либо ржавчины. Не допустимо использовать слесарный инструментальный набор, если на поверхности его ручек, рукояток обнаружены следы масла. У каждого инструмента свой гарантийный срок службы. Этот срок определяется не магазином, а заводом изготовителем. Тщательный уход за личным набором, при использовании строго по назначению, позволит избежать поломок, повреждений в процессе работы.

Виды слесарного инструмента

Измерительный

• Линейки, рулетки — измерение длинны , качество и точность металлических линеек оправдывает их цену
• Щупы — это набор стальных пластин , для определения толщины зазора
• Штангенциркуль — позволяет измерить внутренний размер , наружный размер и глубину , как и линейка очень точный и качественный инструмент
• Микрометр — позволяет измерять расстояния с точностью до сотых миллиметра
• Угломер — измерение углов

Разметочный

• Чертилка — стальной стержень с острыми закаленными концами
• Разметочный циркуль — для вычерчивания окружностей и закруглений на размечаемой заготовке
• Кернер — для нанесения небольших углублений на разметочных линиях заготовки

• Шарнирно — губцевый инструмент — плоскогубцы , щипцы , клещи и их разновидности
• Тиски — для зажима и дальнейшей обработки заготовок
• Струбцины — позволяют плотно прижать детали друг к другу, например при склеивании

• Молоток — устройство для гибки, рихтовки и забивания
• Кувалда — то же самое, что и молоток, только тяжелее в 10 раз

Для резки металла

• Бокорезы — перекусывание не толстых материалов
• Ножовка по металлу — резка металла, пилением
• Ножницы — резка листов металла
• Зубило — рубка металла
• Крейцмейсели — для вырубки шпоночных пазов и канавок

Для обработки отверстий

• Развертки — точная обработка отверстий
• Зенковки — с их помощью делают фаски и углубления для шляпок болтов, винтов, заклепок
• Зенкеры — с их помощью увеличивают диаметры отверстий

Сборочный инструмент

• Отвертки — крестовые, шлицевые, шестигранные, torx
• Гаечные ключи — рожковые, накидные, торцовые, шарнирные, разводные, трещоточные
• Динамометрические ключи — имеют регулировку момента затяжки

Как видите слесарные инструменты имеют очень большое разнообразие.

Нанесение рисок

Стандарт регламентирует порядок нанесения разметочных линий:

1. горизонтальные;
2. вертикальные;
3. наклонные;
4. криволинейные.

Нанесение криволинейных элементов после прямолинейных дает еще одну возможность проверить их точность. Дуги должны замыкать прямые, сопряжение должно быть гладким.

Прямые риски проводят хорошо заточенной чертилкой, без отрыва за один прием. Чертилку при этом наклоняют в сторону от линейки или угольника, чтобы не вносить искажений.

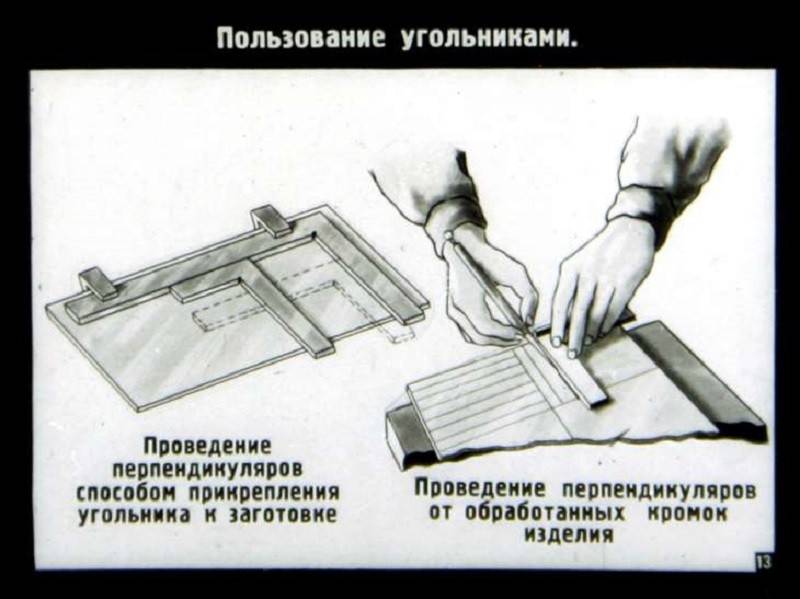

Параллельные прямые чертят, используя угольник и перемещая его вдоль опорной линейки на требуемую дистанцию.

Если в заготовке уже есть отверстия, то для привязки разметочный линий к ним применяют специальный инструмент — центроискатель.

Для того чтобы разметить наклонные линии, используют разметочный транспортир с шарнирной линейкой, закрепленной в его нулевой точке.

Для особо точной разметки в слесарном деле применяют штангенциркули. Они позволяют измерять расстояния и процарапывать риски с точностью до сотых долей миллиметра.

Разметочные приспособления

Одна из разниводностей приспособлений для разметки деталей — чертилки. Это заостренные стержни, служащие для нанесения рисок. Данный слесарный разметочный инструмент используется с направляющими инструментами. Выделяют несколько типов чертилок, среди которых наиболее распространены три следующих. Круглые варианты представлены стержнями с одним закаленным и заостренным концом и согнутым в кольцо вторым. Инструменты с отогнутым концом заострены с обеих сторон, а один из концов отогнут перпендикулярно стержню. К тому же средняя часть утолщена. Такие чертилки рассчитаны на разметку труднодоступных участков. Модели со вставной иглой по конструкции аналогичны часовым отверткам.

Рейсмасы рассчитаны на нанесение параллельных линий и проверку установки заготовки при пространственной разметки. Это приспособление представлено установленной на стойке с основанием чертилкой. Последнюю возможно расположить на стойке любым образом. Для точных работ служит штангенрейсмас со шкалой. Для обычных вариантов применяют масштабные линейки либо концевые меры длины для повышения точности.

Разметочные циркули рассчитаны на перенос на заготовку линейных размеров, создание окружностей для изогнутых деталей вроде гребных винтов, деление углов и отрезков, измерение. Данные изделия, применяемые при разметке, представлены в обычном и пружинном вариантах. Первые имеют возможность фиксации ножек на размер, а вторые позволяют осуществить точную установку. В любом случае они оснащены дугой и винтом для фиксации ножек. Последние заострены и соприкасаются концами, а иглы закалены на протяжении 15-25 мм. Как и чертилки, циркули представляют инструменты для плоскостной разметки.

На особо точную разметку и нанесение больших окружностей рассчитан разметочный штангенциркуль. От обычного он отличается наличием микрометрического винта. Включает штангу-линейку с двумя ножками, снабженными закаленными сменными иглами. Подвижная ножка оснащена нониусом, а ее игла перемещается по шкале, обеспечивая возможность нанесения окружностей в различных вертикальных плоскостях.

Выше были рассмотрены инструменты для разметки металла.

Отволока рассчитана на разметку деревянных деталей путем нанесения отметок на их края. Представлена деревянным бруском 40х5 см. На одном его конце размером в 1/5 часть установлена подвижная чертилка в виде иглы, острого штыря или гвоздя. Оставшаяся часть бруска имеет меньшую на 5-7 мм толщину.

Скоба рассчитана на разметку при создании проушин и шипов. Это деревянный брусок с выборкой в 1/4 на расстоянии в 1/3 от края с гвоздями, расположенными на взаимном удалении, равном толщине проушин либо шипов.

Брак при разметке

Дефекты при нанесении плоскостной разметки оказывают негативное влияние на дальнейшие операции обработки заготовки и качество получаемых деталей. Если ошибки выявлены на ранних стадиях, то их можно устранить. В противном случае вся заготовка отбраковывается и является отходом производства.

Часто встречающиеся виды брака и причины их возникновения приведены в таблице.

Брак	Причина возникновения
Ошибки в перенесении размеров	· неправильное чтение чертежа или искажение на нем размеров; · несоблюдение последовательности операций; · неправильное использование инструментов; · невнимательность разметчика
Погрешность установки размеров при использовании масштабной линейки	небрежность или отсутствие навыков у разметчика
Неправильное откладывание размеров на заготовке	· неверное определение баз; · неточность измерительного инструмента
Перекосы	· небрежное фиксирование заготовок, приводящее к их смещению; · износ разметочной плиты
Неточная установка приспособлений на поверхности заготовки	· невнимательность разметчика; · низкое качество подготовки поверхности

Таким образом, плоскостная разметка – важная стадия производства металлических изделий. От ее точности зависит качество получаемой продукции.

Особенности плоскостной разметки

Назначение любого типа разметки – это верно, грамотно и без погрешностей перенести на заготовку размеры, требуемые при изготовлении детали. Допускается погрешность при ее выполнении 0,2–0,5 мм.

Важная особенность плоскостной разметки – трудоемкость. Поэтому эту операцию целесообразно применять в мелкосерийном и индивидуальном производстве. В массовых производствах размеры переносятся трафаретами, шаблонами, кондукторами.

При этом важно скоординировать все линии между собой в пространстве. Такую разметку называют также «объемной»

Разметка наносится разметочными рисками. Они представляют собой линии со специальными углублениями, выполненными методом накернивания.

Особенности

Область применения слесарно-монтажного инвентаря определяет его особенность. Приспособления зарезающие, обрабатывающие либо удерживающие металл выполнены из специальных сплавов, разной степени закалки. К набору электромонтажа прилагаются высокие требования к прочности материала, а также его изоляционным свойствам. Особую роль играет удобство во время работы. Приспособление должно быть легким, прочным, безопасным одновременно. Рукоятки должны плотно лежать в руке, обеспечивая большую безопасность во время применения

Важно помнить, что монтажные наборы часто имеют узкую специализацию. Инвентарь электромонтажного набора не стоит применять в ремонтных работах не по назначению. Их материал имеет более низкую закалку, поэтому может стать причиной травмы

Не стоит применять инструменты без изолирующих рукояток при электромонтаже

Их материал имеет более низкую закалку, поэтому может стать причиной травмы. Не стоит применять инструменты без изолирующих рукояток при электромонтаже.

Процесс плоскостной разметки, определение порядка разметки, способа выполнения, проверка разметки и кернение деталей

Разметка, её виды и назначение

Разметкой называется операция нанесения линий и точек на заготовку, предназначенную для обработки. Линии и точки обозначают границы обработки.

Существуют два вида разметки: плоская и пространственная. Разметка называется плоской, когда линии и точки наносятся на плоскость, пространственной – когда разметочные линии и точки наносятся на геометрическое тело любой конфигурации.

Пространственная разметка может быть выполнена на разметочной плите с помощью разметочного ящика, призм и угольников. При пространственной разметке для поворота размечаемой заготовки используются призмы.

Инструменты и приспособления для нанесения разметки, виды и их назначение

Для плоской и пространственной разметки требуются чертеж детали и заготовки для нее, разметочная плита, разметочный инструмент и универсальные разметочные приспособления, измерительный инструмент и вспомогательные материалы.

К разметочному инструменту относятся: чертилка (с одним острием, с кольцом, двухсторонняя с изогнутым концом), маркер (несколько видов), разметочный циркуль, кернеры (обычные, автоматические для трафарета, для круга), кронциркуль с конусной оправкой, молоток, циркуль центровой, прямоугольник, маркер с призмой.

К приспособлениям для разметки относятся: разметочная плита, разметочный ящик, разметочные угольники и бруски, подставка, рейсмус с чертилкой, рейсмус с подвижной шкалой, прибор для центрирования, делительная головка и универсальный разметочный захват, поворотная магнитная плита, струбцины сдвоенные, регулируемые клинья, призмы, винтовые подпорки. Измерительными инструментами для разметки являются: линейка с делениями, штангенрейсмус, рейсмус с подвижной шкалой, штангенциркуль, угольник, угломер, кронциркуль, уровень, контрольная линейка для поверхностей, щуп и эталонные плитки.

К вспомогательным материалам для разметки относятся: мел, белая краска (смесь разведенного в воде мела с льняным маслом и добавлением состава, препятствующего высыханию масла), красная краска (смесь шеллака со спиртом с добавлением красителя), смазка, моющие и травящие материалы, деревянные бруски и рейки, небольшая жестяная посуда для красок и кисть.

Простыми разметочными и измерительными инструментами, используемыми при слесарных работах, являются: молоток, чертилка, маркер, кернер обыкновенный, угольник, циркуль, разметочная плита, линейка с делениями, штангенциркуль и кронциркуль.

Процесс плоскостной разметки, определение порядка разметки, способа выполнения, проверка разметки и кернение деталей.

Плоскую или пространственную разметку детали проводят на основании чертежа.

До разметки заготовка должна пройти обязательную подготовку, которая включает в себя следующие операции: очистка детали от грязи и коррозии (не производить на разметочной плите); обезжиривание детали (не производить на разметочной плите); осмотр детали с целью обнаружения дефектов (трещин, раковин, искривлений); проверка габаритных размеров, а также припусков на обработку; определение разметочной базы; покрытие белой краской поверхностей, подлежащих разметке и нанесению на них линий и точек; определение оси симметрии.

Если за разметочную базу принято отверстие, то в него следует вставить деревянную пробку. Разметочная база – это конкретная точка, ось симметрии или плоскость, от которой отмеряются, как правило, все размеры на детали. Накерниванием называется операция нанесения мелких точек-углублений на поверхности детали. Они определяют осевые линии и центры отверстий, необходимые для обработки, определенные прямые или кривые линии на изделии. Накернивание делают с целью обозначения на детали стойких и заметных знаков, определяющих базу, границы обработки или место сверления. Операция накернивания выполняется с использованием чертилки, кернера и молотка.

Источник

Брак при разметке

Дефекты при нанесении плоскостной разметки оказывают негативное влияние на дальнейшие операции обработки заготовки и качество получаемых деталей. Если ошибки выявлены на ранних стадиях, то их можно устранить. В противном случае вся заготовка отбраковывается и является отходом производства.

Часто встречающиеся виды брака и причины их возникновения приведены в таблице.

Брак	Причина возникновения
Ошибки в перенесении размеров	· неправильное чтение чертежа или искажение на нем размеров; · несоблюдение последовательности операций; · неправильное использование инструментов; · невнимательность разметчика
Погрешность установки размеров при использовании масштабной линейки	небрежность или отсутствие навыков у разметчика
Неправильное откладывание размеров на заготовке	· неверное определение баз; · неточность измерительного инструмента
Перекосы	· небрежное фиксирование заготовок, приводящее к их смещению; · износ разметочной плиты
Неточная установка приспособлений на поверхности заготовки	· невнимательность разметчика; · низкое качество подготовки поверхности

Таким образом, плоскостная разметка – важная стадия производства металлических изделий. От ее точности зависит качество получаемой продукции.

Источник

Разметка изделий и заготовок из металла: инструмент, способы, правила | Строительный вестник

При производстве изделий из металла исходный материал — отливки, листовой и профильный прокат — не соответствует по размерам и форме чертежу конструктора. Чтобы отрезать лишний металл, высверлить, отштамповать, сварить или другим образом обработать заготовку, на нее наносят ключевые точки чертежа. Применяясь к этим точкам и линиям, и проводят обработку.

Основное понятие и типы разметки

Как правило, размечают уникальные детали и изделия, производимые малыми и сверхмалыми сериями. Для крупносерийного и массового производства заготовки не размечают, вместо этого используют специальную оснастку и управляющие программы.

Что такое разметка

Операция нанесения размеров и формы изделия на заготовки называют разметкой. Цель операции — обозначить места, в которых следует обрабатывать деталь, и границы этих действий: точки сверления, линии загиба, линии сварных швов, обозначение маркировки и т.п.

Разметку производят точками, которые называют кернами и линиями, которые называют рисками.

Риски процарапываются в поверхности металла острым инструментом или наносятся маркером. Керны набиваются специальным инструментом — кернером.

По способу выполнения различают такие виды разметки, как:

• Ручная. Ее делают слесари.
• Механизированная. Выполняется с использованием средств механизации и автоматизации.

По поверхности нанесения различают

• Поверхностная. Наносится на поверхность заготовки в одной плоскости и не связана с линиями и точками разметок, наносимых на другие плоскости.
• Пространственная. Проводится в единой трехмерной системе координат.

Замечания по правке и разметке для тонколистового металла

Выбор между поверхностной и пространственной разметкойопределяется, прежде всего, сложностью пространственной конфигурации детали.

Требования к разметке

Слесарная разметка должна отвечать следующим требованиям:

• точно передавать ключевые размеры чертежа;
• быть ясно видимой;
• не стираться и не смазываться в ходе операций механической и термической обработки;
• не ухудшать внешний вид готового изделия.

Разметка деталей должна проводиться качественным инвентарным инструментом и приспособлениями, подлежащими периодической поверке.

Разметка цилиндрических деталей

Последовательность выполнения разметки цилиндрических деталей следующая:

1. Деталь устанавливается на разметочной плите так, чтобы соблюдалось горизонтальное положение.
2. Небольшие заготовки устанавливаются на разметочные призмы.
3. Нанесение разметки, которая выполняется строго по заданной инструкции:

• изучение чертежа;
• проверка детали на дефекты;
• очистка поверхности от загрязнений, остатков краски и пыли;
• покраска краской поверхности, на которой планируется проводиться разметка;
• с помощью центроискателя отмечается центр изделия;
• горизонтальная установка детали на призму;
• нанесение на торце двух горизонтальных линий;
• на боковой поверхности наносятся линии, продолжающие те, что были нанесены на торце заранее, чтобы выделить место создания канавки.

Используя разметочный инструмент можно с высокой точностью проводить пространственную разметку. Главное соблюдать инструкции и не спешить, спешка в этом деле может привести к ошибкам.

Инструменты для строгания

К столярным инструментам и приспособлениям для строгания относят рубанки, фуганки и цикли.

Рубанок состоит из следующих деталей:

• колодки (корпуса),
• ножа – режущего инструмента;
• клина для фиксации ножа в колодке.

Различают рубанки следующих видов:

• Шерхебель для первичной обработки древесины. Лезвие имеет закругленную форму, за один заход снимает трехмиллиметровый слой древесины в виде желоба. Ширина ножа – 30 – 35 мм, угол резания – 45 о . Размеры колодок – (205 – 240) х (50 – 65) х (40 – 50) мм.
• Рубанок с одиночным лезвием для выравнивания деревянных поверхностей. Прямой нож шириной 40 – 50 мм за один заход снимает 0,5 мм стружки. Размеры колодки соответствуют размерам шерхебеля.
• Рубанок с двойным ножом для чистовой обработки поверхности. Чистота обработки поверхности достигается подпором волокон древесины стружколомом, небольшим (0,3 мм) слоем снимаемой древесины. Размеры ножа и колодки соответствуют характеристикам рубанка с одиночным ножом.

Фуганки применяют для строгания длинных деталей. От рубанков они отличаются шириной ножа (60 – 65 мм) и размерами колодки (650 х 70 х 75 – 80 мм). Для строгания вогнутых и выпуклых поверхностей, а также выборки пазов применяют рубанки с фигурными ножами и различной конфигурацией подошвы колодки – горбачи, калевки, зензубели, фальцгобели, шпунтубели и т.д.

Цикли применяют для строгания деревянных полов. Они представляют собой ножи, прикрепленные к ручкам под определенным углом.
