Изготовление реле давления воздуха для компрессора

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

• Настройка после частичного или полного ремонта.
• Специфические требования устройств — потребителей.
• Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

• Снять кожух.
• Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
• Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
• Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

• Отключить агрегат от сети.
• Настроить значения Р и ΔР, вращая регулировочные гайки.
• Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной.

К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом.

Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать телепрессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.».

Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

1. Установить расположение соответствующих контактов с помощью прозвона цепи.
2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Регулировка станции

Обобщив все основные этапы, можно сказать, что настройка компрессора должна обязательно включать в себя следующие операции:

• Проверку целостности и надежности электрических и воздушных соединений, контроль соответствия уровня смазывающих жидкостей, целостности и исправности привода, контроля направления вращения компрессорного блока;
• Запуск станции, в ходе которого оценивается состояние и исправность клапанов;
• Оценку и проверку работоспособности установки без нагрузки;
• Проверку исправности систем автоматического аварийного отключения;
• Контроль температурного режима в блоке;
• Поиск неисправностей и их устранение;
• Непосредственно регулировку давления, выдаваемого компрессором.

Обратите внимание: последний пункт нельзя доверять неподготовленному работнику. Непосредственно регулировка давления должна осуществляться только опытным подготовленным персоналом

• Проводятся замеры реального максимального и минимального давления;
• С помощью датчика регулировки изменяются в нужную сторону;
• Производится смещение рабочего диапазона (среднего давления);
• После включения компрессора повторяется первый пункт настройки;
• Если есть необходимость – делается дополнительная подстройка максимального, минимального и среднего значений.

Возможные неисправности прибора

Устройство отличается простотой конструкции и высокой надежностью. Однако и они подвержены неисправностям и поломкам. Ряд мелких затруднений вполне можно исправить своими руками:

• Утечка воздуха из прибора при включенном насосе. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса. Чаще всего причина в поломке пускового клапана. Для ремонта следует заменить прокладку.
• Частое включение мотора. Причиной может быть расшатывание регулировочных винтов. Следует провести процедуру регулировки пороговых значений включения и отключения по манометру и при необходимости восстановить паспортные значения.

В случае серьезных проблем опытные мастера рекомендуют не возиться с ремонтом и последующей настройкой, а сразу заменить весь прибор.

Назначение

После запуска двигателя компрессора в ресивере начинает повышаться давление.

Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю. Контролируя давление по манометру, выставить необходимые значения.

Другие названия — телепрессостат и прессостат. Для этого вам придётся: Отсоединить от контактов проводку; Перекусить трубки мотора, соединяющие его с другими деталями; Изображение 4 — перекусывание трубки мотора Открутить крепежные болты и вынуть из кожуха; Отсоединить реле, посредством выкручивания винтов; Изображение 5 — отсоединение реле Далее нужно измерить сопротивление между контактами; Приложив щупы тестера к выходным контактам, в норме вы должны получить ОМ в зависимости от модели двигателя и холодильника. Рабочая система — это пружины разного уровня жесткости, которые реагируют на изменение давления.

Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки. Виды прессостатных устройств Вариаций исполнения компрессорного блока автоматики всего две. С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Рекомендуем: Как починить воздушную проводку

Воздушный компрессор из автодеталей

Она является самым крупным поставщиком на территории СНГ. Схема автоматизированного управления электрокомпрессором Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Схема управления электроприводом пожарно-балластного насоса При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 реле ускорения. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха.

Обычно величину разности устанавливают в 1, бара. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.

Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. К тому же, в системе будет значительным и перепад давлений. Устанавливают контрольный манометр если в нём нет необходимости, то резьбовой вход также заглушают.
Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50

Схема подключения

Схема подключения реле давления зависит от типа электромотора. Однофазные управляются реле, рассчитанными на 220 В с двумя контактными группами. Для трехфазных электродвигателей ставят прибор на 380 В, с тремя контактными группами, подключающими каждая свою фазу. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке.

Фланцевые соединений

Ряд производителей устанавливают на свои изделия дополнительные фланцевые разъемы. Чаще всего их два или три, типоразмер- ¼ “. Через них подключают такие узлы, как предохранительный клапан, манометр и т. п.

Установка реле давления

Для монтажа необходимо выполнить следующие операции:

• Присоединить реле к патрубку ресивера.
• Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.
• В оставшиеся незанятыми разъемы поставить заглушки.
• Подключать провода от двигателя к электрическому разъему устройства.
• Провести регулировку.

Последний пункт следует рассмотреть подробнее.

Регулировка реле

Важно! Регулировка проводится при заполненном минимум на 2/3 резервуаре и отключенном питании. Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

• Снять кожух устройства.
• Станут видны две головки под гаечный ключ.
• Большая управляет давлением отключения и обозначена литерой Р (Pressure).
• Малая управляет разницей давлений, при которой включится мотор. Ее обозначают литерами ΔP.
• Стрелки показывают направление кручения для повышения значений (+) и для снижения (-).
• Контролируя давление по манометру, выставить необходимые значения.

Далее следует собрать устройство в обратном порядке. Компрессор готов к работе.

Источник

Принцип работы

Отпаять трубки от компрессора и конденсатора, отпаять фильтр-осушитель.
Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле.
Припаять новый фильтр-осушитель. На рис. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз.
Даже имея большой опыт, подобный механизм изготовить сложно. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи ат, о чем сообщается в инструкции к прибору. Конкретнее — одна фаза будет постоянно подключена к нагрузке После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.
Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата. Он не должен быть направлен вовнутрь патрубков, так как пластмассовые элементы узлов от нагревания могут деформироваться или вовсе расплавиться. Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса.

Как подключить компрессор: инструкция

Механизм срабатывает, когда проходит через определенные элементы электротока. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь. Однако возможна и ручная корректировка диапазона двух значений — максимальное и минимальное, но только в сторону понижения. Подключать провода от двигателя к электрическому разъему устройства. Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.

Следует соблюдать осторожность, чтобы не погнуть ламели. Источников может быть несколько

В зависимости от того, какой двигатель установлен в компрессоре, на В или на В, существуют разные схемы подключения прессостата.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. После проверки сопротивления обязательно нужно измерить силу тока.
Как настроить компрессор на ВКЛ и ВЫКЛ

https://youtube.com/watch?v=BZZo4TwX1Kc

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы.

Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация автоматических блоков и вопросы безопасности

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

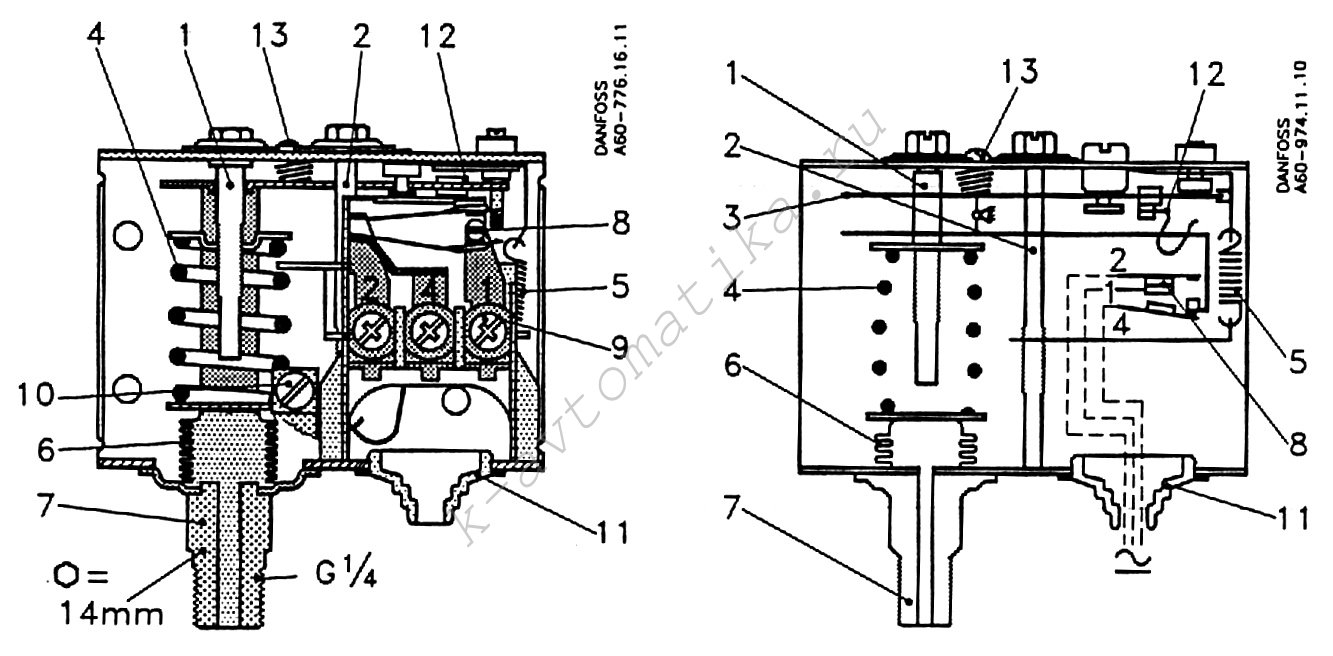

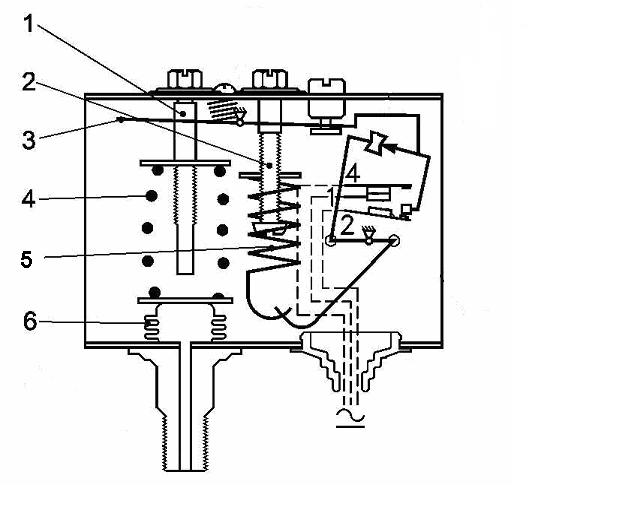

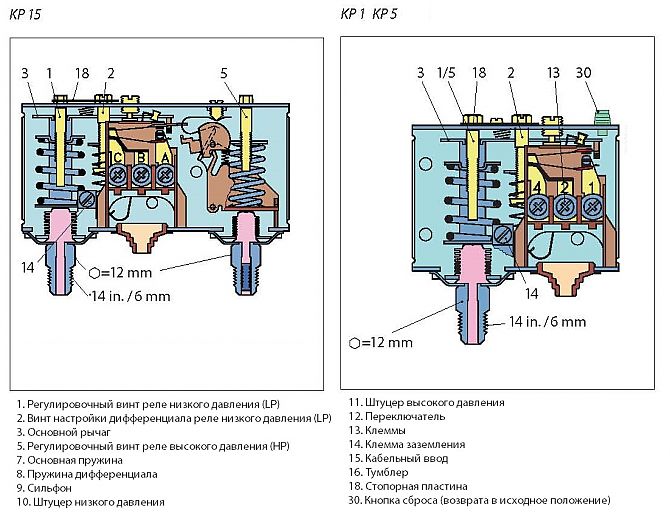

Устройство

Все компоненты прессостата для компрессора собраны в компактном узле, прикрытым пластиковым или металлическим корпусом. В состав изделия входит:

• Входной и выходной патрубки.
• Чувствительный элемент- пружина и мембрана.
• Шток. Соединен с мембраной и размещен внутри витков пружины.
• Контактная группа.
• Регулировочные винты.
• Разгрузочный и предохранительный клапан.
• Механический выключатель.

Упругость пружины, а, следовательно, и чувствительность датчика, зависит от температуры окружающего воздуха, большинство устройств предназначены для работы в диапазоне температур от -5 до +70 °С.

Узел разгрузки предназначен для выпуска воздуха из цилиндров компрессора после его остановки. Благодаря этому:

• облегчается его последующий запуск;
• снижается износ деталей поршневой группы;
• продлевается срок службы всего агрегата.

При срабатывании клапана разгрузки в тишине, наступившей после остановки компрессора, отчетливо слышен резкий характерный звук.

Механический выключатель служит для первичного запуска и окончательной остановки компрессора. У него две позиции: «Включено» и «Выключено». «Включено» активирует системы автоматической работы. Он передает прессостату дальнейшее управление компрессором. Положение «Отключено» предотвращает самопроизвольный пуск мотора при падении напора в ресивере ниже установленного значения.

Дополнительной защитой электродвигателя компрессора может служить тепловое реле. Его включают в блок автоматики, оно отключает обмотки мотора от питающего напряжения в случае возрастания силы тока, свидетельствующего о перегрузке двигателя.

Настройка воздушного компрессора сводится к установке рабочего давления регулировочным винтом. На регуляторе давления нанесены значения. Более точно давление можно контролировать по манометру.
