Ремонт бензопил

Проверка карбюратора и признаки необходимости его регулировки

От хорошего состояния карбюратора зависит номинальная мощность двигателя и экономия расхода топливных ресурсов. Карбюратор бензопилы функционального отличия от автомобильного не имеет. Он смешивает пары бензина с поступающим через трубу воздухом и подает их дальше в камеру для сгорания.

• воздуховода или трубки для подачи воздуха;
• топливопровода или топливоподающей трубки для его смешивания с воздухом;
• воздушной заслонки.

Признаком необходимости регулировки карбюратора:

• сильные вибрации в виду разбалансировки винтов. Двигатель с исправным карбюратором работает ровно, по звуку напоминает ход в четыре такта;
• повреждения колпака защиты;
• износ системы поршней, которая уже требует иной смеси по составу;
• непроизвольное заглушение двигателя, невозможность его повторного или изначального запуска;
• необоснованное повышение потребления бензина, при этом мощность двигателя может оставаться прежней, а чаще всего снижаться;

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Калибровка или точная регулировка карбюратора должна выполняться строго как это рекомендует сам изготовитель бензопилы. Зачастую эта процедура уже была проделана на этапе сборки в цехе по сборке. Однако ремонт бензопил иногда включает в себя настройку карбюратора. Это связано с неправильной его работой по техническим причинам, сбоем настроек и пр.

Точная подстройка выполняется с помощью трех болтов:

• болт «L» регулирует топливоподачу на малых оборотах;
• болт «H» регулирует наибольшую топливоподачу в двигатель;
• болт «T» регулирует топливоподачу на холостом ходе.

Различают два вида настройки карбюратора:

• основная или базовая. Выполняется на выключенном движке;
• точная или финальная. Выполняется на прогретом движке.

Сначала болты «H» и «L», регулирующие подачу топливной смеси на больших и низких оборотах соответственно, закручивают до упора против часовой стрелки. Далее проворачивают их на полтора оборота уже по часовой стрелке. Желательно, перед началом процедуры, отметить карандашом или фломастером начальное положение этих болтов, чтобы в последствии вернуть в то положение, в котором они были до этого, если появятся проблемы с подстройкой. Дело в том, что при неквалифицированном подходе к регулировке, есть возможность окончательно убить двигатель.

Дальнейшая регулировка проходит на прогретом до нужной температуры двигателе. Его оставляют работающим на 10 минут. Дальше уже проводят точную настройку болтом регулировки оборотов холостого хода. Его поворачивают до тех пор, пока двигатель (его обороты) не достигнут самых минимальных значений. Двигатель должен работать стабильно, при этом цепь должна оставаться на месте (не вращаться).

Затем следует проверить, как быстро набираются обороты. Для этого медленно проворачивают болт низких оборотов еще на одну восьмую оборота. Максимально возможные обороты можно выставить с помощью тахометра и регулировкой болта «H». Дальше следует еще раз проверить работу карбюратора на холостом ходу.

Запуск двигателя: проверяем свечи

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке топливной смеси. Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

Её состояние может сказать о многом:

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

забрызганная топливом свеча

является результатом переизбытка топливной смеси, которая кроется либо в нарушении алгоритма запуска двигателя, либо в неправильной регулировке карбюратора;

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.

Если свеча забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер

Если разряд не происходит, свечу нужно заменить. В том случае, если и с новой свечой искра не появляется, значит проблема в соединении с высоковольтном проводе или же в нем самом.

Рекомендации по эксплуатации

Чтобы увеличить срок работы инструмента, необходимо соблюдать некоторые правила. В первую очередь это касается пильной цепи и направляющих шин. Рекомендуется каждые три часа производить замену цепи, а направляющие переворачивать на 180 градусов. В результате эти элементы будут равномерно изнашиваться, что продлит срок эксплуатации всего инструмента.

Во время работы важно постоянно контролировать чистоту бензопилы. При распиловке древесины агрегат быстро засоряется опилками, которые необходимо своевременно удалять

Загрязнение технологических отверстий может стать причиной появления проблем с работой топливной системы. Также важно вовремя производить замену масла и других расходных материалов.

Применение Patriot PT 3816

Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.

Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.

Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.

Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.

Особенности китайской бензопилы

Перед тем, как разобраться с тем, как отрегулировать китайскую бензопилу, настроить ее, починить и заставить работать правильно, нужно рассмотреть конструкцию инструмента. В основном модели китайского производства обладают:

• 2-тактным двигателем карбюраторного типа;
• одной системой воздушного охлаждения;
• одним цилиндром разного объема.

Обратите внимание на то, что частенько бензопила выходит из строя из-за загрязненного воздуха, поступающего в двигатель. В идеале в нем должно быть много пыли, но эксплуатация инструмента в таких условиях – большая редкость

По этой причине поршневая группа может износиться. Чтобы этого не случилось, рекомендуется время от времени очищать воздушный фильтр. В некоторых бензопилах для этого предусмотрена специальная система предварительного очищения воздуха.

Вернемся к конструкции бензопилы. Как заводится двигатель? Для этого предусмотрена стартерная система, которая может быть усовершенствована для легкого запуска такими деталями:

• специальный подкачивающий насос, который называют праймером;
• стальная пружина, прокручивающая максимально резко коленный вал;
• соединяющий цилиндр с атмосферой декомпрессионный клапан, регулирующий давление на его стенках.

Дополнительно в зависимости от модели силового агрегата, он может быть оснащен разными системами гашения вибрации, пильными гарнитурами и смазочными системами.

Почему плохо заводится бензопила

Основные причины:

1. топливный и воздушный фильтры;
2. пониженная компрессия;
3. регулировка карбюратора;
4. свеча зажигания;
5. катушка зажигания;
6. зазор между катушкой зажигания и маховиком;

Рассмотрим каждую причину более детально.

Загрязнение основных фильтрующих элементов бензопилы, отрицательно влияют на её работу.

Например, грязный воздушный фильтр, будет обеспечивать подачу воздуха в карбюратор не в полном объеме, что повлияет на качество топливовоздушной смеси и нормальный пуск двигателя. Загрязнение топливного фильтра, затруднит, либо вообще перекроет подачу бензина в карбюратор и сделает невозможной работу двигателя.

Пониженная компрессия

Одним из частых случаев затрудненного пуска бензопилы, это износ ЦПГ (цилиндропоршневой группы).

Как известно, для нормального запуска бензопилы в её двигателе должна присутствовать компрессия. Она необходима для нормального сжатия топливной смеси в цилиндре двигателя, так же она влияет на работу бензонасоса.

В процессе эксплуатации инструмента, значение показателя компрессии падают, и бензопила начинает плохо заводиться.

Причины отсутствия компрессии, либо её снижения, могут быть естественные, т.к. двигатель в процессе работы изнашивается. Также проблемы могут быть вызваны серьезной поломкой, например, задиром ЦПГ, либо поломкой поршневого кольца.

Признаком пониженной компрессии, является слабое сопротивление стартера при пуске. При пониженной компрессии наблюдается снижение мощности бензопилы, что отрицательно влияет на её работоспособность. Устраняется проблема заменой поршневых колец, либо полностью ЦПГ.

Регулировка карбюратора

Не корректная регулировка карбюратора, станет причиной того, что бензопила не будет развивать полной мощности. Будет плохо заводиться, либо не заводиться вообще. Настройка карбюратора напрямую влияет на качество топливовоздушной смеси, которое необходимо для нормального запуска и дальнейшей работы двигателя.

При неправильной регулировке карбюратора, в смеси топлива с воздухом будет присутствовать большее, либо меньшее количество бензина, чем требуется, и смесь не будет воспламеняться даже при нормальном искрообразовании.

Избыток бензина в смеси, принято называть переливом. Характерный признаки перелива, это мокрая свеча зажигания, после нескольких безрезультатных попыток произвести пуск бензопилы.

Свеча зажигания

Свеча зажигания является одним из основных элементов системы зажигания. На её электродах происходит образование искры, и при выходе из строя данного элемента, произвести пуск будет тяжело, либо вообще не возможно.

Свеча может полностью отказать, либо работать с перебоями или выдавать слабую искру. Проверить свечу достаточно просто, для этого потребуется выкрутить её из двигателя, присоединить к колпачку высоковольтного провода и, положив на цилиндр, потянуть за стартер. Если свеча в порядке, искра будет мощная с синеватым оттенком. Слабая искра с красноватым оттенком, признак проблемы. Дефектную свечу нужно заменить.

Катушка зажигания

Причиной того, что не заводится новая бензопила, либо заводится плохо, может стать катушка зажигания. Современные бензопилы, оснащаются электронными катушками зажигания. Ремонту данная деталь не подлежит, и, как правило, при наличии дефекта меняется полностью.

Зазор между катушкой зажигания и маховиком

Не правильно выставленный зазор между маховиком и контактами катушки зажигания, влияет на качество искрообразования, что в свою очередь отвечает за нормальный пуск и стабильную работу двигателя.

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

• основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
• вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
• третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

• Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
• Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

• проблемы с запалом смеси топлива;
• проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

1. Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
2. Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
3. Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
4. Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

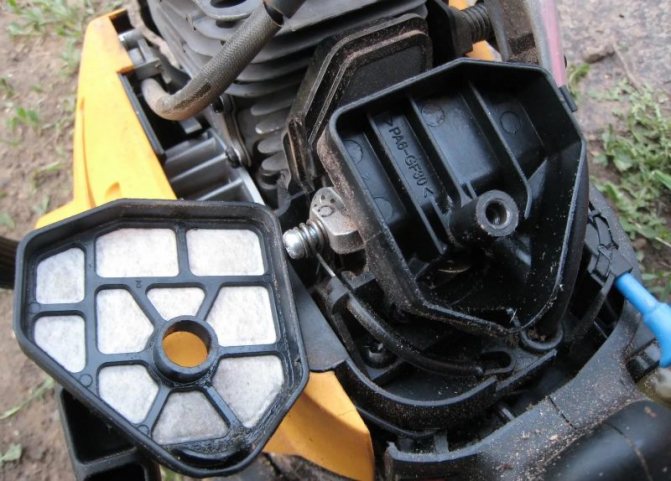

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

• При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
• При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
• При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

• Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
• Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

• L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
• H – Имеет значение «High», и отвечает за работу на высоких оборотах;
• T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Калибровка или точная регулировка карбюратора должна выполняться строго как это рекомендует сам изготовитель бензопилы. Зачастую эта процедура уже была проделана на этапе сборки в цехе по сборке. Однако ремонт бензопил иногда включает в себя настройку карбюратора. Это связано с неправильной его работой по техническим причинам, сбоем настроек и пр.

Точная подстройка выполняется с помощью трех болтов:

• болт «L» регулирует топливоподачу на малых оборотах;
• болт «H» регулирует наибольшую топливоподачу в двигатель;
• болт «T» регулирует топливоподачу на холостом ходе.

Различают два вида настройки карбюратора:

• основная или базовая. Выполняется на выключенном движке;
• точная или финальная. Выполняется на прогретом движке.

Сначала болты «H» и «L», регулирующие подачу топливной смеси на больших и низких оборотах соответственно, закручивают до упора против часовой стрелки. Далее проворачивают их на полтора оборота уже по часовой стрелке. Желательно, перед началом процедуры, отметить карандашом или фломастером начальное положение этих болтов, чтобы в последствии вернуть в то положение, в котором они были до этого, если появятся проблемы с подстройкой. Дело в том, что при неквалифицированном подходе к регулировке, есть возможность окончательно убить двигатель.

Дальнейшая регулировка проходит на прогретом до нужной температуры двигателе. Его оставляют работающим на 10 минут. Дальше уже проводят точную настройку болтом регулировки оборотов холостого хода. Его поворачивают до тех пор, пока двигатель (его обороты) не достигнут самых минимальных значений. Двигатель должен работать стабильно, при этом цепь должна оставаться на месте (не вращаться).

Затем следует проверить, как быстро набираются обороты. Для этого медленно проворачивают болт низких оборотов еще на одну восьмую оборота. Максимально возможные обороты можно выставить с помощью тахометра и регулировкой болта «H». Дальше следует еще раз проверить работу карбюратора на холостом ходу.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

• Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
• Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
• Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Конструкция бензопилы и общая классификация неисправностей

Основным условием для успешного ремонта является правильная диагностика. Поэтому чтобы определить, почему бензопила вышла из строя и, главное, как заставить ее снова работать, в первую очередь необходимо знать особенности ее конструкции.

Следует отметить, особой сложностью она не отличается, так как включает:

• двигатель (двухтактный бензиновый);
• функциональную часть (пильную шину и цепь);
• системы, которые обеспечивают совместную работу этих двух узлов (зажигание, фильтрация, смазка и т.д.), то есть инструмента в целом.

С целью упрощения диагностики неисправностей их принято различать на две основные

• неисправности двигателя;
• неисправности других узлов бензопилы.

Наиболее часто сбои возникают в системах двигателя, однако и остальные части инструмента вследствие интенсивной эксплуатации или неправильного ухода могут в любой момент выйти из строя. Как же определить, где именно случилась поломка? В этом нам поможет простая логика.

Если проблема в двигателе, он будет:

• не заводиться;
• глохнуть;
• неустойчиво работать;
• перегреваться;
• дымить;
• развивать недостаточную мощность.

Это интересно: Паяльник для полипропиленовых труб, насадки для пайки полипропилена — рассмотрим обстоятельно

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
8. Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
9. Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
10. Далее, следует перевернуть редуктор и снять крышку.
11. Сняв трубочку с насоса, извлеките бачок для масла.
12. Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
13. Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.

14. Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.

15. Все детали редуктора необходимо очистить от загрязнений.
16. Далее, следует вынуть плунжер масляного насоса.
17. Извлеките масляный насос из пластиковой крышки редуктора.
18. Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
19. Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
20. Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
21. Вместе с пружиной извлеките тяги.
22. Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
23. Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
24. На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.
25. Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
26. Снимите крышку.
27. Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

• проблемы с запалом смеси топлива;
• проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

1. Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
2. Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
3. Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
4. Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

Читать также: Как обслуживать необслуживаемый аккумулятор автомобиля

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.

№7. Проблемы со смазкой цепи

Для нормальной работы цепь должна быть постоянно в смазке, чтобы снизить трение между шиной и звеньями, а также не допустить преждевременного износа звеньев.

• Если на бензопиле не смазывается цепь, значит проблема с масляным насосом – масло не подается из-за засорения канала. Отсутствие смазки – причина, почему растягивается цепь или почему рвется цепь. Прочистите каналы, туда постоянно попадают мельчайшие частички стружки и забивают их. Также может оборвать масляный шланг. Если нужна регулировка масляного насоса бензопилы или его ремонт, лучше обращаться в сервис.
• Брызгает масло с цепи. Неправильно подобранная смазка – она слишком жидкая, поэтому не столько смазывает звенья, сколько брызгает на древесину. Заменит смазку на более густую.

Причины неполадок свечей зажигания

Как уже говорилось ранее, причиной выхода из строя свечей является, в первую очередь, нарушение контактов между проводом или неисправностью самой топливной системы. Для анализа такой неисправности следует вывернуть свечу и внимательно обследовать ее. Абсолютно сухое ее состояние подсказывает владельцу, что топливо просто напросто не поступает в цилиндры. Влажная головка напоминает, что топливо в цилиндрах не воспламеняется, или присутствует влага где-то в системе. Прежде всего, нужно просушить свечу. Делается это при открытой задвижке и закрытом кранике.

Диагностика состояния свечей

Возможно, потребуется замена бензина или самой свечи. Наличие нагара на головке свидетельствует о дисбалансе между бензиновым составом и масляным. Возможно, имеет место засор топливофильтрующего элемента. Решить проблему можно сменой самого горючего, фильтров и прочисткой системы подачи горючего бензопилы.
