Особенности применения цанговых фитингов для монтажа медных и пластиковых труб

Плюсы и минусы цанговых фитингов

Цанговый фитинг

Появление цанговых фитингов с зажимным принципом на современном строительном рынке — явление сравнительно недавнее. Однако, они уже успели плотно войти и закрепиться в нашей жизни. Но это и понятно, у них есть ряд неоспоримых преимуществ:

• разумная цена. Используя данный материал, вы действительно не понесете больших затрат — они устанавливаются полностью вручную, и тратить деньги на дорогостоящий инструмент или инновационные устройства не нужно, все предельно просто и в то же время надежно;
• доступность. Придя на любой строительный рынок или в специализированный супермаркет, можно без проблем подобрать нужные виды цанговых зажимов, которые по характеристикам будут идеально подходить по диаметру и материалу ваших труб, не говоря уже о разнообразии фирм изготовителей;
• предельная простота. Как вы уже могли понять, нет ничего проще, чем собрать водопровод при помощи этих строительных элементов. Спустя всего 5 минут с начала работы, вы приобретете нужную сноровку, и дело пойдет само по себе;
• надежность. Несмотря на простоту механизма, цанговые зажимы — это гарантия полной герметичности стыков труб и отличное качество;

• долговечность. Механизм настолько прост и удобен, что прослужит вам не один десяток лет, угрозой ему может стать только коррозия, но для этого должно пройти очень немало времени;

  Цанговый зажим для труб

• многоразовое использование. Цанговые зажимы, в отличие от сварочных спаек труб или скрепления пластика при помощи специального паяльника, дают возможность собирать и разбирать систему. Так вы сможете без труда проводить ремонтные работы и менять отдельные куски водопровода при необходимости.

Однако есть у данного механизма и достаточно существенный минус. Цанговые фитинги со временем теряют свою силу захвата трубы. Т.е. зажим ослабевает, и его приходится периодически прокручивать, дабы избежать протеканий. По этой причине при сборке водопроводной системы необходимо позаботится о том, чтобы в дальнейшем можно было беспрепятственно получать доступ к стыкам

Особое внимание нужно уделить тому, чтобы стыки не проходили внутри стен, там вы не сможете подкручивать зажим. Однако такие действия вам придется проделывать не чаще одного раза в год

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

• возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
• долгий период эксплуатации, равный десятилетиям;
• широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
• надежность и герметичность сборки;
• простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
• сравнительно невысокие расходы при покупке и установке;
• превосходные эксплуатационные характеристики.

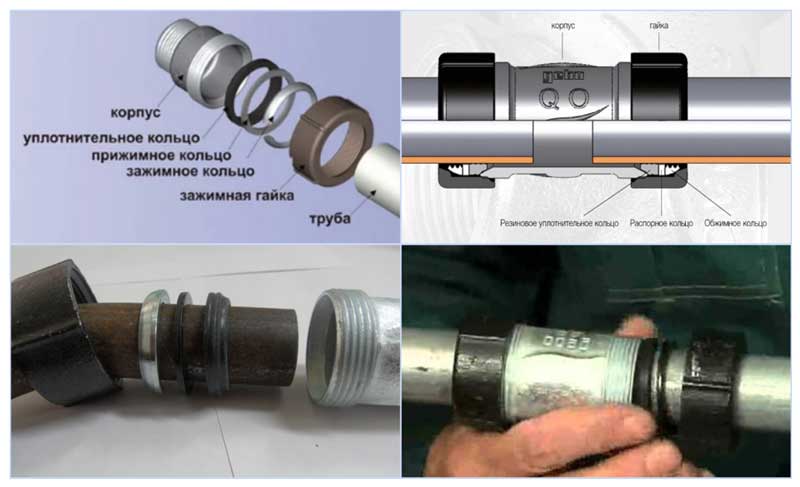

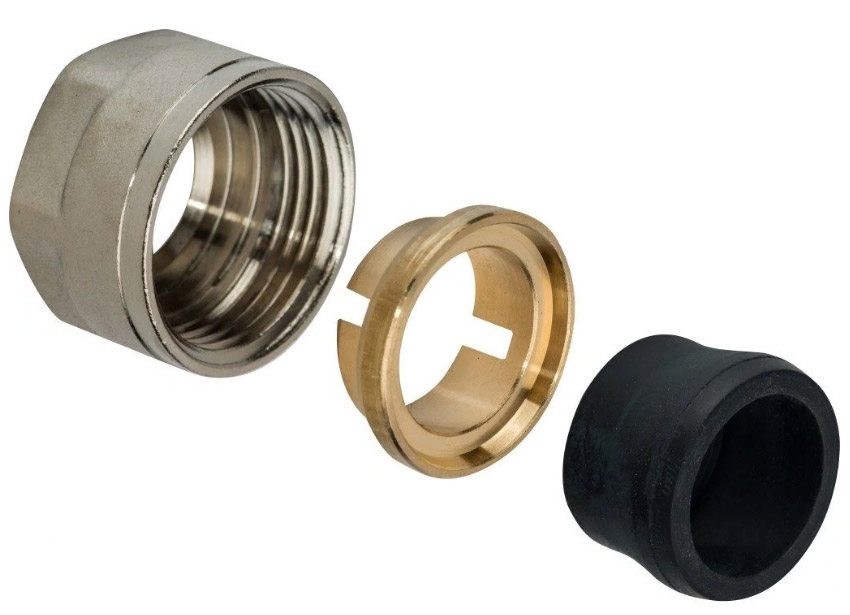

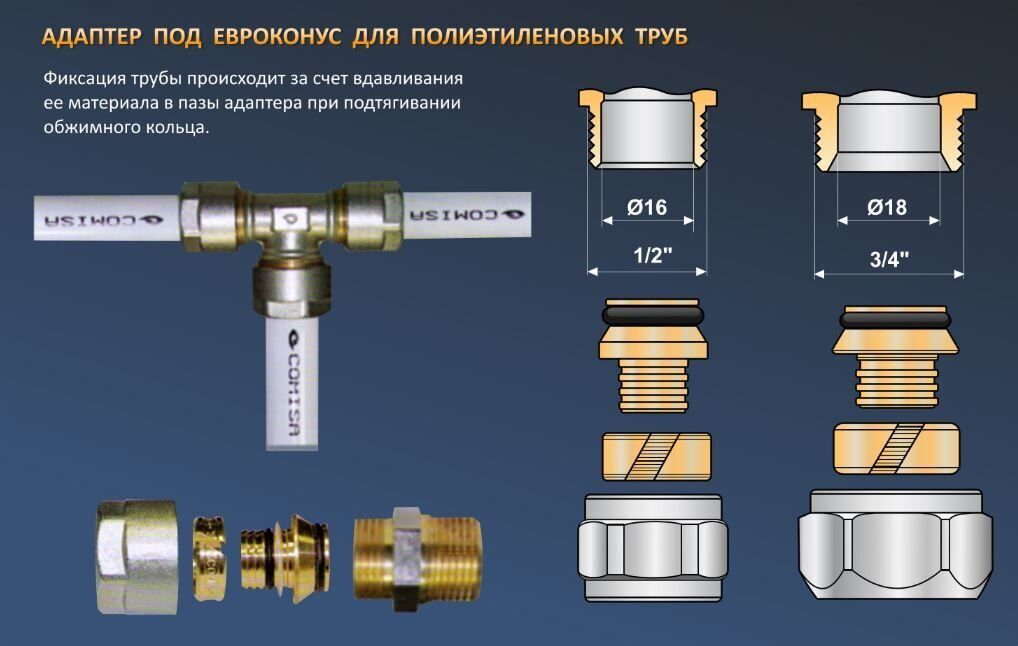

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Установка и закрепление деталей в патронах

Токарный патрон

Короткие детали обычно устанавливают и крепят в патронах, которые подразделяются на простые и самоцентрирующие.

Четырехкулачковые патроны

Простые патроны изготовляют обычно четырехкулачковыми (рис. 41). В таких патронах каждый из четырех кулачков (1, 2, 3 и 5) перемещается своим винтом 4 независимо от остальных. Это позволяет устанавливать и закреплять в них детали, имеющие несимметричную наружную форму. При закреплении детали в четырехкулачковом патроне необходимо ее правильно установить, чтобы она не била при вращении.

Рис. 41 Простой четырехкулачковый патрон

Рис. 42. Проверка установки детали при помощи рейсмуса

Правильность установки детали можно проверять чертилкой рейсмуса (рис. 42). Чертилку рейсмуса подводят к проверяемой поверхности, оставляя зазор между ними 0,3-0,5 мм. Детали сообщают медленное вращение и следят за тем, как изменяется этот зазор. По результатам наблюдения отжимают одни кулачки и поджимают другие до тех пор, пока зазор не станет равномерным по всей окружности детали. После этого деталь окончательно закрепляют всеми четырьмя кулачками, равномерно поджимая их ключом один за другим.

После закрепления детали в патроне нужно обязательно вынуть ключ. Если этого не сделать, то при пуске станок может сломаться; кроме того, рабочий подвергается опасности получить увечье.

Самоцентрирующие патроны

Самоцентрирующие патроны (рис. 43) в большинстве случаев применяются трехкулачковые и значительно реже двухкулачковые. Эти патроны очень удобны в работе, так как все кулачки перемещаются одновременно, благодаря чему деталь, имеющая цилиндрическую поверхность (наружную или внутреннюю), устанавливается и зажимается точно по оси шпинделя; кроме того, значительно сокращается время на установку и закрепление детали.

На рис. 43, а показан трехкулачковый самоцентрирующий патрон. В нем кулачки перемещаются при помощи торцового четырехгранного ключа, который вставляют в четырехгранное отверстие 1 (рис. 43, а и б) одного из трех конических зубчатых колес 2. Эти колеса сцеплены с большим коническим зубчатым колесом 3. На обратной плоской стороне колеса 3 нарезана многовитковая спиральная канавка 4 (рис. 43, б). В отдельные витки этой канавки входят нижними выступами все три кулачка 5. Когда ключом повертывают одно из зубчатых колес 2, вращение передается зубчатому колесу 3. Вращаясь, оно посредством спиральной канавки 4 перемещает по пазам корпуса патрона одновременно и равномерно все три кулачка. При вращении диска со спиральной канавкой в ту или другую сторону кулачки приближаются или удаляются от центра, соответственно зажимая или освобождая деталь.

Необходима обращать внимание на прочный зажим детали в кулачках патрона. Если патрон в исправном состоянии, то прочный зажим детали обеспечивается применением ключа с нормальной ручкой (рис

44). Другие способы зажима, например зажим при помощи ключа и длинной трубы» надеваемой на ручку, применять запрещается.

Рис 43 — Трехкулачковый самоцентрирующий патрон

Рис. 44. Установка и закрепление детали в патроне и заднем центре

После зажима детали нельзя оставлять ключ в патроне, так как это может привести к несчастному случаю или поломке оборудования.

Кулачки патронов

Кулачки патронов применяют закаленные и сырые. Обычно пользуются закаленными кулачками, так как они изнашиваются медленно. Но при зажиме такими кулачками на деталях с чисто обработанными поверхностями остаются следы в виде вмятин от кулачков. Чтобы избежать получения вмятин, в этих случаях рекомендуется применять сырые (незакаленные) кулачки, которые точно обрабатывают (пригоняют) по диаметру закрепляемой в них детали.

Сырые кулачки удобны еще и тем, что их можно периодически растачивать резцом и тем устранять биение патрона, которое неизбежно при длительной его работе. Растачивают кулачки точно по размеру закрепляемой в них детали.

Установку и закрепление деталей в патроне с поддержкой задним центром применяют при обработке длинных и сравнительно тонких деталей (рис. 44), которые недостаточно закрепить только в патроне, так как сила резания и вес выступающей части детали могут изогнуть ее и вырвать из патрона.

При снятии детали отжимают кулачки патрону и, поддерживая деталь левой рукой, выводят из нее задний центр, для чего правой рукой вращают маховичок задней бабки.

Виды сантехнических труб и соединений

Материал для изготовления труб достаточно много. Каждый вариант имеет свои особенности, достоинства, недостатки и рекомендации к использованию. Главное ознакомиться с основной информацией.

Виды труб:

• Металлические;
• Пластиковые;
• Металлопластиковые.

Для первого варианта чаще всего используют сталь, медь и нержавейку. Пластиковые трубы представлены полимером, полипропиленом и сшитым полиэтиленом. Металлопластиковые коммуникации представляют собой комбинацию пластика и металла.

Среди всех вариантов большую популярность имеет металлопластик. Среди преимуществ отмечают гладкость внутренних стенок, устойчивость к коррозии, простой монтаж, долговечность. Главный недостаток – особенности соединения.

Пластик также широко применяется за счет устойчивость к коррозии и гладкой поверхности. Металл по немного отходит в прошлое. Не смотря на всю прочность, материал склонен к коррозии. При этом монтаж достаточно затруднен, ведь требует только сварки.

Среди соединений отмечают разъемное и неразъемное. Выбор оптимального варианта зависит от материала труб и способа монтажа. Так цанги должны быть в постоянном доступе, чтобы предотвратить протечку.

Виды цанг

В современной металлообработке применяются различные виды цанг, отличающиеся размером и конструктивным исполнением. Фиксаторы общего назначения подразделяются на:

• Сквозные и глухие. Сквозные могут фиксировать деталь неограниченного размера и применяются, к примеру, для фиксации прута для токарной обработки.
• Одна или две зоны зажима. Наиболее жесткую фиксацию обеспечивают цанги с двумя зонами зажима, полностью исключая отклонение от оси шпинделя.
• Цанги для метчиков и другого инструмента с квадратным или шестигранным хвостовиком. Конструкция данного типа фиксаторов обеспечивает осевую компенсацию.

Монтаж

Монтаж цанговых соединений является наиболее простым из возможных. Соперничают по легкости монтажа классические фитинги на резьбе, однако там необходимо самостоятельно (фум лентой или льняной паклей) осуществлять герметизацию соединения. Причем делать это потребуется каждый раз заново, если нужно разобрать узел. В случае с цанговым фитингом такой необходимости нет.

Для работы потребуются:

• ножницы для пластиковых труб или ножовка по металлу;
• калибратор с фаскоснимателем;
• гаечный или разводной ключ.

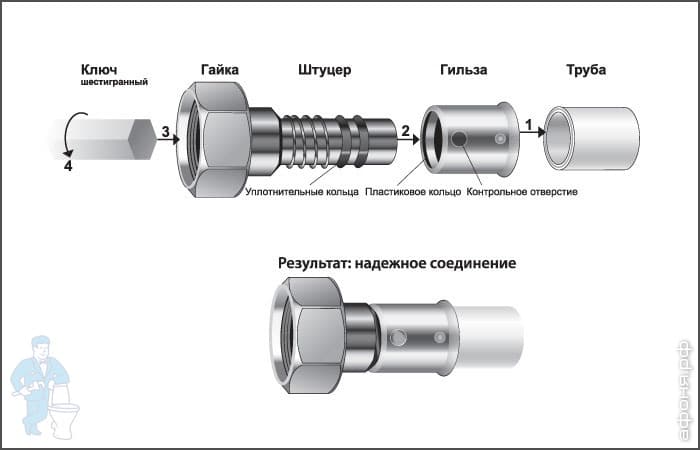

Разберем монтаж цангового соединения на примере металлопластиковой трубы. Схема работ следующая:

• отрезать трубу;
• выровнять окружность, надев трубу на калибратор и провернув ее;
• снять внутреннюю фаску (необходимо для того, чтобы неровный срез не повредил уплотнительные кольца на штуцере);
• разобрать фитинг, сняв гайку и цанговое кольцо;
• надеть гайку и кольцо на трубу в описанном порядке;
• натянуть трубу на штуцер до упора;
• подвинуть на место цангу;
• закрутить гайку.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

• простота конструкции;
• удобство применения;
• высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

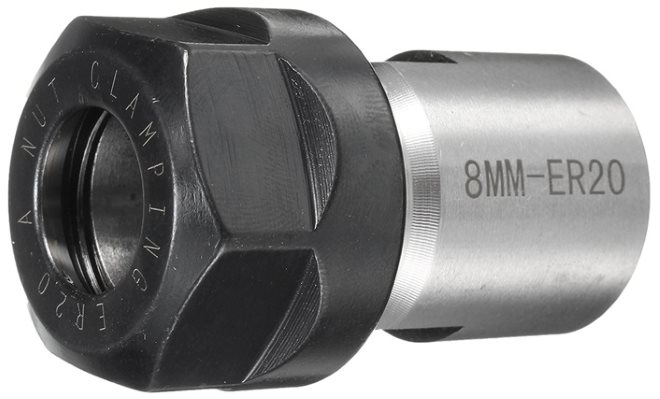

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Области применения цанговых приспособлений

Преимущественно такие устройства находят место в качестве элемента оснастки токарных, сверлильных, карусельных и продольных станков. Это касается одной части установки, но что такое цанга в плане совместимости с обрабатывающим инструментом? Среди целевых средств для захвата можно выделить метчики, плашки, сверла и фрезы. Конкретная совместимость будет определяться типом хвостовика. К слову, не только в станках используются подобные системы крепления обрабатывающих деталей. Ручной электроинструмент также обеспечивается патронами с пружинными лепестками с накручивающейся гайкой, только меньшего формата.

Что такое цанга и фитинг?

Виды зажимных фитингов.

За счет чего происходит соединение при использовании цанговых фитингов? Для того чтобы в этом разобраться, следует понять, что такое цанга и что такое фитинг. Первая представляет собой специальную пружинистую разрезную втулку, которую очень удобно использовать для соединения деталей, имеющих цилиндрическую форму. Цанга давит на внутреннюю поверхность трубы, прижимая ее внешнюю сторону к фитинговому патрону. Поэтому данный вид фитинга еще называется зажимным.

Фитинг же является переходником, соединительным элементом в трубопроводах разного рода. Он применяется для соединения одинаковых и разных по диаметру труб, для углового соединения, а также для соединения трубы с другими водопроводными приспособлениями (фильтрами, счетчиками, кранами и т.д.) Благодаря внутреннему давлению цанги и внешнему гаечному креплению фитингового патрона такая соединительная система является достаточно прочной и надежной. Ее использование обеспечит надежную и герметичную сцепку на долгие годы.

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

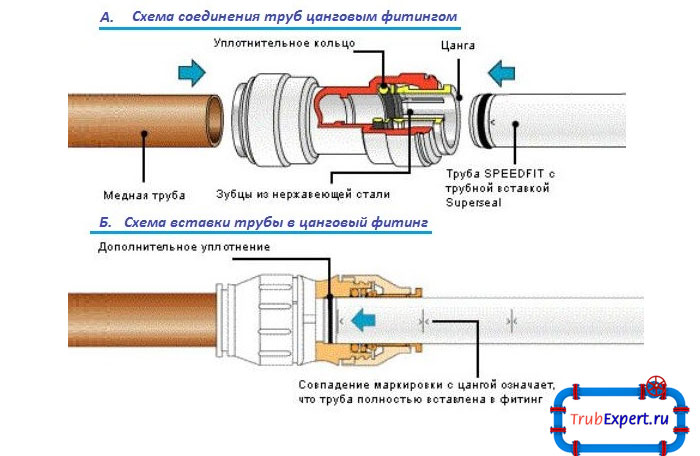

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

• соединение труб одинакового и разного диаметра;
• создание в трубопроводных системах угловых соединений;
• соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой

Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра.  Порядок работы для самостоятельного монтажа труб:

1. Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
2. Обрезать трубу по намеченным линиям.
3. Надеть гайку и кольцо соединительной детали.
4. Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
5. Соединить фитингом элементы трубы.
6. Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

1. Откалибровать край трубы после обрезки снятием фаски.
2. Плотно обжать муфтой обработанные края трубы.
3. Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
4. Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

1. Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
2. Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
3. Надеть гайку с кольцом поверх трубы.
4. Далее труба надевается на штуцер для МП труб.
5. Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.

Достоинства и недостатки

Цанговый патрон широко используется для комплектации обрабатывающего оборудования, в первую очередь сверлильно-расточных и фрезерных станков. Он позволяет крепить инструменты на горизонтальных и вертикальных станках, в том числе для фрезерования и сверления заготовок в труднодоступных местах. Цанговые патроны активно используются на всех видах универсальных сверлильных и токарных станков радиального и вертикального направления, фрезерном и фрезерно-гравировальном оборудовании с ЧПУ. Цанги дают возможность быстро менять инструменты для выполнения различных видов работ (сверления, снятия фаски, нарезки резьбы и т. д.) в рамках одной операции по обработке заготовки.

Недостатком такого принципа фиксации является необходимость подбирать цанги в соответствии с формой и размером хвостовиков инструментов. Достоинством является простота и надежность системы фиксации. Наибольшей популярностью пользуются патроны, рассчитанные на установку цанг типа ER.

Читать также: Барбекюшница из газового баллона своими руками

В наши дни очень широкое распространение в сфере обустройства водопровода в домах и квартирах получили металлопластиковые трубы. Это связано с их прочностью, долговечностью, а так же простотой монтажа, которая, в свою очередь, обеспечена наличием большого модельного ряда соединительных элементов.

Цанговый разборной фитинг

Именно вопрос выбора соединительных элементов и встает перед потребителем в первую очередь. Самое простое и выгодное решение, особенно в случае монтажа трубопровода из пластиковых, металлопластиковых или медных труб своими руками – использование цанговых фитингов.

Основные разновидности

По своему основному назначению фитинги, принцип действия которых основан на создании цангового соединения, делятся на две категории:

• предназначенные для соединения труб, изготовленных из полимерных материалов;
• используемые для соединения труб из меди.

Цанговые штуцеры для медных труб позволяют выполнять монтаж трубопроводов без применения сварки или пайки

В конструкции фитингов первого типа присутствует штуцер – пружинистая разрезная втулка. Данный элемент и обеспечивает прижатие стенок трубы к уплотнительному кольцу, надетому на ее наружную поверхность. Именно такая втулка, диаметр которой должен строго соответствовать размеру внутреннего сечения трубы, наделяет создаваемое цанговое соединение требуемой степенью герметичности и надежности.

В конструкции фитингов, предназначенных для соединения труб из меди, штуцер, на который надевается труба, отсутствует. В остальном конструктивное исполнение и принцип действия фитингов данного типа практически ничем не отличаются от соответствующих характеристик цанговых соединительных элементов для труб, изготовленных из других материалов.

Прямой и угловой цанговые фитинги

Фитинги цангового типа могут использоваться для стыковки отдельных участков трубопроводных систем (цанговые муфты и штуцеры, фитинг цанговый прямой), для монтажа трубных ответвлений (тройники и крестовины) и обустройства угловых соединений труб.

Цанговые соединительные элементы изготавливают из различных материалов, наиболее распространенными из которых являются латунь, полипропилен и полиэтилен высокой прочности. Для соединения медных труб применяют фитинги, также изготовленные из меди. Фитинги из латуни способны выдерживать высокое давление (до 25 Бар) и успешно эксплуатируются при значительных температурах (до 115°), но подвержены коррозии, поэтому их не рекомендуется применять для монтажа трубопроводов, по которым транспортируются агрессивные среды. Отдельные элементы пластиковых цанговых фитингов в целях усиления их конструкции изготавливаются из металла. Такими элементами, в частности, являются цанговые зажимы, которые часто производят из нержавеющей стали, а также наружные кольца (патроны), под которыми располагается внутренняя пластиковая резьба.

Способы креплений

Перед установкой цанговых фитингов на пластиковые трубки необходимо создать предварительную схему возводимой системы. Это позволит правильно рассчитать не только количество соединителей, но и какие из них должны быть прямыми, а какие — угловыми. Выполнение чертежа облегчит предстоящий монтаж. Исходя из схематичных параметров, трубы нарезаются на отрезки соответствующей длины. Диаметр и тип фитинга также подбирается в зависимости от параметров отдельных элементов конструкции.

Крепить штуцеры необходимо, соблюдая последовательность действий:

1. Поместить цангу в полость трубки, для которой планируется выполнить соединение.
2. К внешней части цангового фитинга прикрутить подходящую по размеру гайку.
3. Убедиться, что внутренняя часть муфты, оснащенная лепестками, расширяет трубку изнутри, в то время как снаружи корпус зажат фиксирующей гайкой.

Со второй трубой, предназначенной для формирования продолжения соединения, осуществляются аналогичные манипуляции.

Советы по установке

Даже качественные детали не гарантируют выхода из строя всей системы

Чтобы оградить себя от неприятностей, в дальнейшем рекомендуется обращать внимание на такие моменты:

• гладкость среза торца;
• отсутствие «заусенцев» и сколов;
• сечение трубок должно быть круглым (сплющенные участки, впадины говорят о необходимости замены);
• в момент установки контролировать прохождение трубы через конструкцию фитинга. В том числе через цанговый зажим и уплотнительное кольцо;
• извлечение трубы осуществляется после нажима на цанговое кольцо.

При соединении цангами элементы подвержены давлению

В связи с этим применение фитинга требует осторожности и следования инструкциям производителя. Даже излишнее перетягивание крепежной гайки приводит к тому, что соединяемая трубка попросту лопнет

Поэтому для выполнения монтажа лучше обратиться в специализированный сервис.

Классификация способов соединения труб: особенности сварки

Труб, как и соединений, достаточно много. Можно найти лучший способ для конкретной ситуации. Но всего разделяют 2 основных способа соединений труб.

Методы соединения труб:

1. Неразъемные. К таким соединениям относится сваривание, склеивание, герметизация, использование пресс фитингов и другие варианты.
2. Разъемные. Они включают резьбу, цангу, фланцы и другие.

При необходимости разъемные устройства можно разобрать и заново собрать. Это намного упрощает ремонтные работы. А неразъемные способы не позволят вернуть первоначальный вид разобранному трубопроводу.

Сварка используется для разных видов труб. Она позволяет создать герметичное соединение. При работе с металлическими трубами применяют высокотемпературную сварку, а для пластиковых – низкотемпературную. К свариванию относят плавление и метод давления.

Но сварка не всегда дает желанный результат. Данный метод используется не так часто, хоть и гарантирует надежное и герметичное соединение. Альтернативой сварке является использование резьбовых соединений, американок, цанг, обжимных пресс-фитингов, штуцерных фитингов, хомутов, шарниров, рукавов высокого давления.

Разновидности компрессионного фитинга

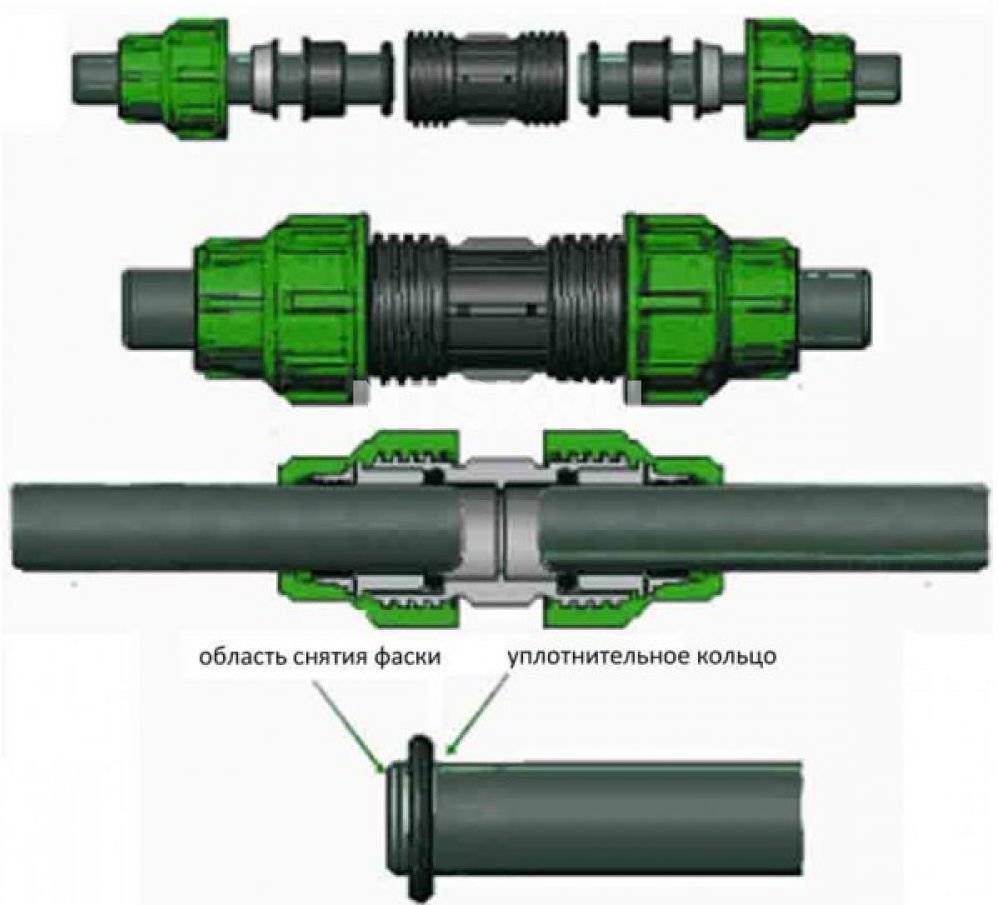

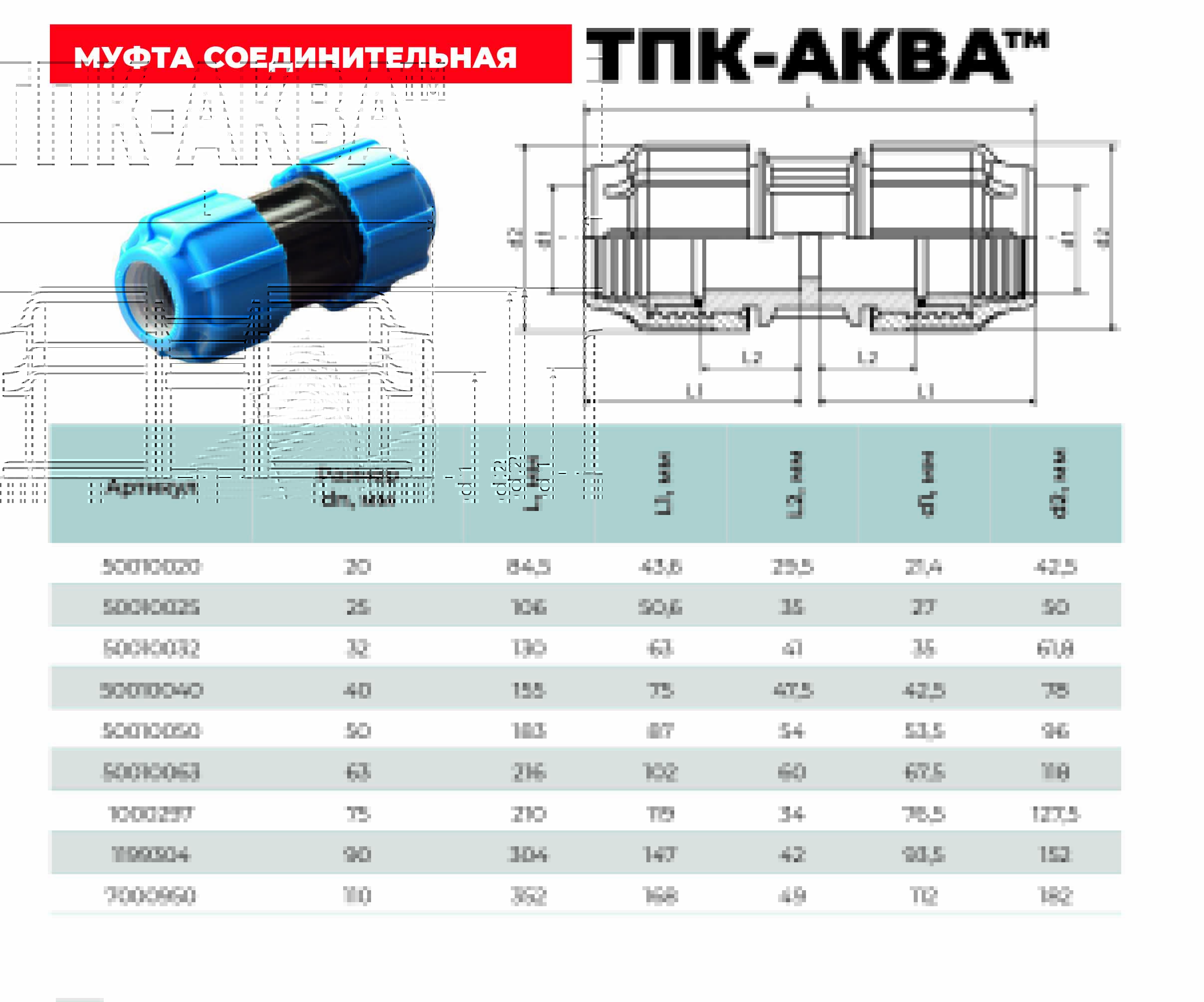

Цанговые фитинги для пластичных трубопроводов имеют внутренний штуцер, с помощью которого пластичные стенки трубы придавливаются к прокладке посредством закручивания крепления.

Преимущества и минусы использования

Максимальное рабочее давление зависит от рабочей температуры и составляет от 5 до 10 бар. Полиамидные муфты характеризуются высокой устойчивостью к внешним механическим воздействиям, таким как ссадины, ссадины или удары, что продлевает срок службы и, таким образом, обеспечивает длительную эксплуатацию.

Хотя кислотные соединения не могут быть использованы, они устойчивы к таким соединениям, как. Бензин — щелочные — автомобиль и мазут. Мы предлагаем следующие виды витых соединений. Прямолинейный монтаж с наружной и внутренней резьбой и сквозным. Угловой подголовник с внешней и внутренней резьбой.

У соединений для медных труб нет внутренней втулки, на которую надевается труба. Кроме этого небольшого отличия, конструкция зажимного устройства полностью повторяется: тот же способ компрессии обжимными гайками и уплотнительное кольцо. Их применяют для фиксации твердых труб, но можно использовать и для мягких материалов. В последнем случае внутрь пластиковой трубы помещают опорную втулку, чтобы при закручивании гаек просвет трубы не деформировался.

Как и любой фитинг, цанговые соединения изготавливают из различных материалов. Наиболее распространены латунные и пластиковые соединения. Для медных труб чаще всего применяют медные цанговые фитинги. Мягкая медь под давлением имеет свойство притираться прижимными поверхностями.

Выдерживают рабочее давление в 25 бар и температуру 115°С. Но они подвержены воздействию коррозии, не рекомендуется применять их в трубопроводах с агрессивными средами.

Сделаны из прочного полиэтилена или полипропилена. Полиэтиленовые детали допускается использовать для труб из полипропилена тип 3 (PPRC), сшитого полиэтилена (РЕХ) и ПНД.

Полипропиленовые сделаны обычно из ударопрочного технополимера. Цанговый зажим сделан из нержавеющей стали. Нажимное кольцо цангового захвата и направляющие втулки сделаны из пластика. Таким фитингом можно соединять трубы из полиэтилена, полиуретана, полиамида, нейлона и других синтетических материалов. К данной категории относятся цанговые фитинги для пластиковых труб.

Чтобы усилить изделие, некоторые производители добавляют наружное металлическое кольцо над внутренней пластиковой резьбой.

Отдельно стоит рассмотреть способы соединения пневматических труб. Пневматическими называются системы, испытывающие давление сжатого воздуха. Для обеспечения герметичности соединений требуются детали с повышенной устойчивостью к давлению.

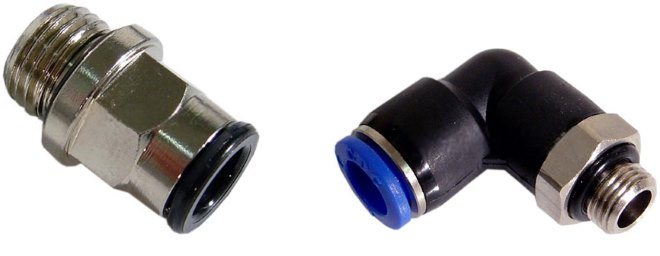

Фитинги для таких систем подразделяются на несколько видов. Они могут быть как цанговыми, так и нет.

• Пневматические типа МВ монтируются в системы фильтрации воздуха. Изготавливаются из высокотехнологического пластика на основе ацетатного полимера. Изготовленные из такого материала фитинги выдерживают давление до 12 бар, рабочая температура от -10°С до +70°С. Их отличает повышенная степень жесткости и устойчивость к коррозии.
• Пневматические фитинги могут изготавливаться из других материалов, таких, как тефлон, полиэтилен, полиамид, полиуретан. Применяют также медь, нержавеющие сплавы и сталь. А вот латунные соединения имеют ограниченное применения в условиях, исключающих воздействие агрессивных сред.
• В качестве пневмофитингов применяются полиуретановые и полиамидные трубки, но они не относятся к категории компрессионных соединений.

Основные преимущества пневматических цанговых фитингов заключаются в возможности произвести быстрый монтаж и демонтаж системы. Все пневматические фитинги, выпускаемые на сегодняшний день, обладают повышенной устойчивостью к температурному режиму и повышенному давлению. Такой вид соединения остается надежным в течение длительного времени, сохраняя свои качества. Пневмофитинги довольно специфичны и разработаны для установки в конкретных системах подготовки, транспортировки и обработки. К недостаткам пневматических цанговых фитингов можно отнести тот факт, что их нельзя применять для управления основным потоком газа или воздуха, циркулирующего в системе. Для этих целей применяется другой вид пневмофитинга.
