Токарный станок тв-7

Как устроены станина и передняя бабка станка ТВ-7

Основным несущим элементом оборудования данной модели, как и любого другого токарного станка, является станина, на которой крепятся все конструктивные узлы, кроме главного электродвигателя. Устанавливается станина, производимая из чугуна по технологии литья, на две массивные тумбы.

На верхней части станины есть четыре направляющих, две из которых имеют призматическую конфигурацию, а две – плоскую. По передней плоской и задней призматической направляющим передвигается задняя бабка, а по задней плоской и передней призматической – суппорт с резцедержателем.

Передняя бабка, в которой размещен шпиндельный узел, сообщающий вращательное движение детали, закрепленной в нем для обработки, располагается в левой части станины. Шпиндельный узел школьного токарного станка ТВ-7 обладает следующими характеристиками:

диаметр сквозного отверстия – 18 мм;
количество ступеней вращения, совершаемого в прямом и обратном направлениях, – 8;
категория посадочного конуса Морзе – №3;
вращение узла в прямом и обратном направлениях может совершаться в интервале 60–1000 об/мин.

Обрабатываемая заготовка получает вращение от шпинделя и фиксируется в нем при помощи трехкулачкового патрона или планшайбы с поводком, которые соединяются с самим шпинделем посредством резьбы, имеющейся на его поверхности. В том случае, если необходимо выполнить обработку детали в центрах, в шпиндельный узел устанавливается соответствующий конусный центр.

Для обеспечения точного и легкого вращения шпиндельный узел устанавливают в две опоры передней бабки, которые оснащены узлами с радиально-упорными подшипниками. Суппорт станка в процессе обработки детали должен иметь возможность совершать реверсивные движения (подачи), за которые отвечает специальный механизм, также располагающийся в передней бабке. Управлять такими перемещениями можно при помощи специальной рукоятки.

Надежная и эффективная ТВ-7 требует регулярной замены отработанного масла свежим. Для выполнения этой процедуры в конструкции устройства имеется специальная пробка, расположенная на задней стороне передней бабки. Контролировать уровень масла, залитого в станок, помогает маслоуказатель на лицевой части передней бабки.

Устройство несущего основания и лицевого узла устройства ТВ-7

Основой оборудования в этой модели станка считается несущая основа, на которую устанавливаются все дополнительные конструктивные механизмы, кроме электрического двигателя. Монтаж станины производится на две мощные тумбы по литейной технологии.

В верхней части основы имеется 4 опорные поверхности (направляющие), которые обеспечивают точное перемещение по заданной траектории. Две направляющие обладают призматической формой, а две другие имеют плоскую фигуру. По двум направляющим (лицевая плоская и оборотная призматическая) перемещается задний узел, а по двум другим (оборотная плоская и лицевая призматическая) – узел крепления инструмента.

Передняя секция аппарата, в котором располагается шпиндельный механизм, сообщает вращательные действия заготовке и размещается слева относительно несущей основы.

Возделываемая деталь получает вращательные действия от шпиндельного узла и крепится в нем при поддержке патронажа трехкулачкового типа. Также фиксация заготовки может осуществляться с помощью приспособления в виде фланца с поводком, которые связываются с системой через резьбу шпинделя. Если возникают ситуации, когда нужно реализовать обрабатывание изделия в базисной точке, то шпиндельный механизм помещают конусный центр.

Фартук токарно-винторезного станка ТВ-7

Чтобы вращение были непринужденным и правильным, шпиндельный механизм помещают на две специальные опоры лицевой бабки. Эти опорные точки оснащаются подшипниками, обеспечивающие точечный контакт между канавкой и шариками в момент трения. Это условие позволяет достигать повышенной частоты вращения.

Узел, предназначенный для крепления и перемещения инструментария должен свершать реверсивные подачи. В передней бабке за это отвечает специальное приспособление. Контроль над реверсивными перемещениями осуществляется особой рукоятью.

Чтобы работа токарного станка ТВ-7 была безопасной и производительной, требуется постоянная замена выработанной смазки на свежую порцию. Выполнить процесс замены не составит труда. В конструкции станка предусмотрена специальная пробка, располагающаяся на оборотной стороне передней бабки. Проверить уровень смазочной жидкости в системе, помогает масляный датчик на внешней части передней узла устройства.

Электрооборудование

Электрический двигатель и понижающая коробка скоростей смонтированы в тумбе, расположенной с левой стороны. Их валы оснащены 4 шкивами, которые имеют разный диаметр. Они располагаются в порядке возрастания от меньшего к большему – у двигателя, и наоборот у корпуса коробки.

Электрооборудование состоит из:

асинхронного двигателя мощностью 1,1 квт, который смонтирован в левой трубе;
щитка, установленного в тумбе с правой стороны. На нем смонтированы – переключатель, пускатель, предохранитель и аварийный выключатель;
кулачкового переключателя, расположенного в задней части станины;
кнопки включения в сеть и устройства освещения, установленные на боковой части.

2 Обзор станков ТВ — отличия, технические характеристики

Первым серийно производившимся школьным токарным станком является модель ТВ-2. Данный агрегат имеет три подачи и способен нарезать три типа резьбы. ТВ-2 выполнялся в двух модификациях — крупногабаритной (с литой крышкой передней бабки) и компактной, с штампованной крышкой.

ТВ-2

Технические характеристики ТВ-2:

высота центров — 100 мм;
диаметр обработки над суппортом — 100 мм;
ход суппорта: продольный — 250, поперечный — 100 мм;
класса шпинделя — КМ2, диаметр отверстия — 15 мм.

Агрегат ТВ-2 комплектовался электроприводом мощностью 500 Вт с частотой вращения шпинделя 900 об/мин.

ТВ-4

Более современной моделью являлся модернизированный токарно-винторезный станок ТВ-4, который имел идентичную компактной версии ТВ-2 конструкцию, но отличался в плане технических характеристик. Токарный станок ТВ-4 производится и в наше время, поставками на рынок данной модели занимается завод промышленного оборудования «МАСГО» (г. Ростов).

Токарно-винторезный станок ТВ-4 — технические характеристики:

высота центров — 108 мм, расстояние между центрами — 350 мм;
диаметр обработки над суппортом — 100 мм;
ход суппорта: продольный — 300, поперечный — 100 мм;
класса шпинделя — КМ2, диаметр отверстия — 16 мм.

ТВ-4 отличается от предшественника увеличенной до 600 Вт мощностью двигателя, максимальная частота вращения шпинделя в нем возросла до 1500 об/мин. Всего предусмотрено 6 фиксированных скоростей — на 710, 500, 375, 230, 160 и 120 об/мин.

ТВ-6

Следующей модификацией, производство которой началось в 1970 году, являлся токарно-винторезный станок ТВ-6. Данный агрегат является практически полной копией ТВ-4 за исключением мелких деталей — удлиненных карболитовых ручек, и наличия электрощита на правой тумбе, тогда как в ТВ-4 электрощит отсутствовал, а переключатели и пускатели располагались в расположенном над мотором металлическом ящике. Технические характеристики в ТВ-6 потерпели минимальные изменения — мощность привода увеличилась до 1.1 кВт, а частота вращения шпинделя снизилась до 1410 об/мин.

Отреставрированный ТВ-7

Токарный станок ТВ-7 имеет серьезные отличия от 6-ой версии токарного агрегата. В нем убрали 2 рукоятки на передней бабке — переключать скорости необходимо посредством изменения положения ремня, и расширили функциональность устройства, станок получил возможность делать 6 типов резьбы и обзавелся тремя дополнительными шагами подачи.

Технические характеристики:

высота центров — 120 мм, расстояние между центрами — 330 мм;
диаметр обработки над суппортом — 100 мм;
ход суппорта: продольный — 300, поперечный — 110 мм;
класса шпинделя — КМ3, диаметр отверстия — 18 мм;
подачи: 0.1, 0.12, 0.16, 0.2, 0.24, 0.32.

Мощность привода осталась неизменной — 1.1 Вт, однако обороты уменьшились до 920 об/мин. На сегодняшний день выпускается усовершенствованная модификация — станок ТВ 7М, с частотой вращения в 1410 об/мин.

ТВ-16

Наиболее распространенной версией оборудования серии ТВ был токарно-винторезный станок ТВ16, являющийся компанией чехословацкого агрегата TOS MN-80. Единственным отличием между ними были посадочные гнезда в резцедержателе — в оригинале предусмотрены квадратные отверстия, а в отечественном аналоге стандартные пазы.

Токарный станок ТВ-16 имеет следующие характеристики:

высота центров — 90 мм, расстояние между центрами — 330 мм;
диаметр обработки над суппортом — 160 мм;
ход суппорта: продольный — 260, поперечный — 100 мм;
класса шпинделя — КМ3, диаметр отверстия — 18 мм;
подачи: от 0.01 до 0.5 (19 позиций).

На сегодняшний день данная модель не производится, в продаже можно найти бывшие в эксплуатации агрегаты стоимостью 30-40 тыс. рублей, либо подобрать новые станки, подходящие по характеристикам.

Технические характеристики

Новое приспособление было получено в результате модернизации станка ТВ-6.Оно отличается от предыдущего наличием коробки скоростей, вала, служащего для передачи усилия от электродвигателя к обрабатываемой детали. Устройство позволяет осуществить выверку соосности детали с ее осью вращения.

Описание главных отличительных признаков:

классификация по точности изготовления резьбы – «Н»;
масса – 40 кг;
размеры – 105х53,5 см и 105х120 см;
расстояние от станины до центральной части – 120 мм;
протяженность закрепленной в центральной части точке болванки – 330 мм, то же в патроне – 310 мм;
расстояние проточки болванки – 300 мм;
длина передвижения салазок резца – 85 мм;
хорда просвета главного вала, проходящего через внутреннюю часть детали – 18 мм;
величина периода вращения детали вокруг оси – 8;
степень повторений кручения головки главного вала – 60-1000 об/мин;
поперечник болванки, которая закреплена над корпусом приспособления – 220 мм, резцедержателем – 100 мм;
высота приспособления, удерживающего резец – 16х16 мм;
расстояние передвижки резцедержателя – 260 мм;
продольное и поперечное перестановка резцедержателя соответственного разбивки лимба – 0,025 мм;
величина периода подвода резцедержателя – 8;
угол разворота салазок, где установлен резец – +/- 45.

Первый установлен над патроном, а второй – на суппорте. Он опущен над зоной, в которой обрабатывается деталь.

https://youtube.com/watch?v=zxcLVpPoYJ4

Техника безопасности

Основные правила эксплуатации:

выдача допуска к работе исключительно при наличии специальной одежде;
установка оборудования на жестком фундаменте;
устройство заземления соответственно предъявляемым требованиям;
проверка исправности подвижных частей, резца, наличия защитных ограждений;
использование в качестве подставки деревянной решетки;
закрепление надлежащим образом подлежащей обработке детали;
применение резцов с правильной заточкой;
проверка фиксации задней бабки вслед за установкой детали в центральной части;
своевременное удаление металлической стружки.

Конструкция станка

Конструктивно он состоит из:

станины;
двух тумб;
двух бабок;
суппорта.

Станина является основой станка. Она обеспечивает взаимное расположение всех его элементов и их закрепление. Литая станина расположена на двух тумбах. В левой тумбе размещён электродвигатель и понижающая коробка скоростей. На валах электродвигателя и коробки размещено по 4 шкива разного диаметра: от меньшего к большему. Причём шкив большего диаметра располагается у корпуса коробки, а у двигателя — наоборот.

В сравнении с предыдущей моделью, в устройстве станка ТВ-7 понижение скоростей осуществляют путём передвижения ремня на другую пару шкивов. Это обеспечивается рукояткой, размещённой справа на тумбе. Тем самым обеспечивается получение 4 скоростей.

В коробке скоростей размещены две пары шестерён. Ручная настройка скоростей обеспечивается рукояткой на лицевой стороне тумбы. Она обеспечивает переключение муфты, что позволяет увеличить количество скоростей до 8. Отличительной особенностью станка ТВ-7 является отсутствие рукояток на передней бабке для установки нужных чисел оборотов шпинделя.

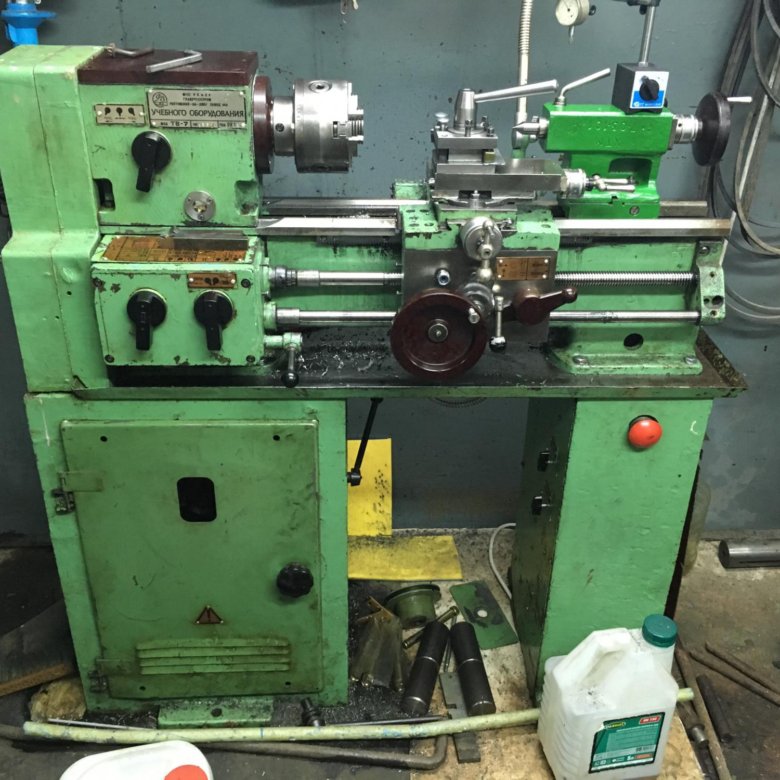

Внешний вид станка ТВ-7

В правой тумбе размещены компоненты электросхемы с выводом на лицевую часть тумбы кнопки аварийного (экстренного) отключения оборудования. Это позволяет наставнику отключить станок при неправильных действиях ученика. На боковой части размещены кнопки включения станка в сеть и освещения.

Суппорт и задняя бабка установлены на направляющих станины. Разница в их установке заключается в том, что суппортом используются внешние направляющие (призматическая и плоская), а бабкой — внутренние. На суппорте размещена лампа освещения с защитным абажуром.

В конструкции ТВ-7 предусмотрены защитные элементы, предохраняющие учеников от повреждения их стружкой. К ним относится щиток над патроном и прозрачный экран на суппорте, опускаемый над зоной обработки детали. Эти устройства относятся к элементам техники безопасности.

Кинематическая схема токарного станка ТВ-7

Передняя бабка

Её конструкция обеспечивает размещение:

шпиндельного узла;
гитары;
коробки подач.

Передняя бабка ТВ-7 предусматривает закрепление на шпинделе патрона или планшайбы, установку центра. Вращательное движение шпинделю обеспечивают два клиновидных ремня от шкива коробки скоростей. Шпиндель стоит на двух опорах, оснащённых подшипниками. Выбор был остановлен на радиально-упорных подшипниках. Они обеспечивают свободное вращение шпинделя и точность изготовления детали.

Передняя бабка токарного станка ТВ-7

Гитару используют для настройки параметров нарезаемой метрической резьбы. Шестерни гитары получают вращение от шпинделя и передают его на главный вал коробки подач.

Подбор величины подачи и нарезаемой резьбы осуществляют, глядя на шильдик, размещенный на одноименной коробке. Это является инструкцией по выбору значений подач.

Суппорт

Он используется для крепления различного инструмента и передвижения его относительно заготовки по направляющим с заданными величинами подач. Инструмент крепится в резцедержателе, размещенном в верхней части суппорта. Он может перемещаться вручную вдоль и поперёк по направляющим при помощи рукояток. Величину перемещения резцедержателя можно отследить по нониусам.

Резцедержку можно поворачивать относительно оси на величину 40⁰ в каждую из сторон. Для этого откручивают рукоятку, находящуюся над ней. После поворота её снова фиксируют.

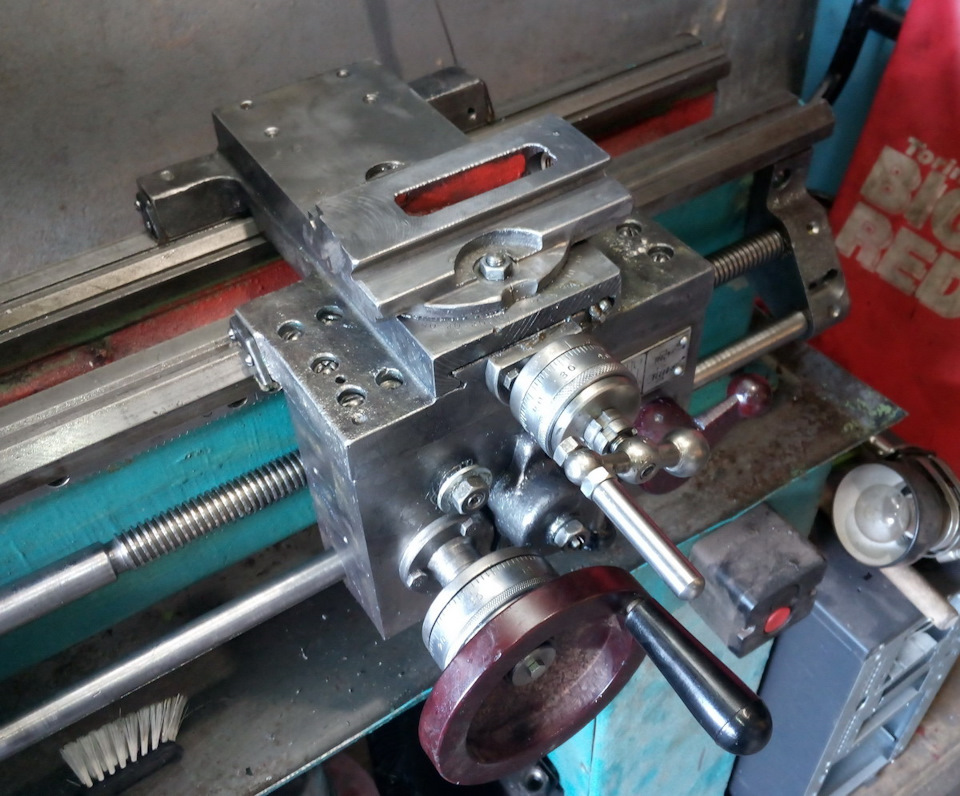

Суппорт токарного станка ТВ-7

К суппорту прикреплён фартук, который обеспечивает его подачу механическим путём с использованием ходового вала или винта. Для обеспечения лучших условий вращения они установлены в узлах, использующих подшипники. Механическая подача включается при подсоединении:

маточной разъёмной гайки к ходовому винту;
кулачковой муфты к ходовому валу.

Задняя бабка

Она используется для установки в пиноли инструмента и центров. При наличии центра уменьшается биение прутка и повышается точность изготовления детали. Цилиндрическая деталь получается при совпадении осей шпинделя и пиноли.

В отверстие с конусом Морзе №2 пиноли устанавливают цанги, патроны и другие устройства. Передвижение пиноли осуществляется маховиком с рукоятью. На пиноли предусмотрен шпоночный паз и фиксирующий винт, в виде шпонки, для предотвращения её от поворота при перемещении.

Задняя бабка токарного станка ТВ-7

Сверху бабки расположена рукоятка для закрепления пиноли. Фиксирование бабки обеспечивает рукоятка, расположенная на её корпусе.

Корпус задней бабки смещают относительно продольной оси, что позволяет получать на детали конические поверхности.

Особенности эксплуатации, паспорт

Своевременный уход за устройством поможет сохранить его дольше в презентабельном виде. Потребуется меньше затрат на замену деталей

В инструкции по эксплуатации ясно прописано, что, главное обращать внимание на соблюдение мер безопасности

Уход

Станки этой модели требуют осмотра и очищения от металлической стружки после работы за ним.

Важно!

Особенно тщательно нужно счищать стружку с деталей, которые определяют направление передвижки. Они находятся на корпусе и суппорте.

После проведения работ важно их тщательно смазать. Качество получившихся деталей, время эксплуатации станков определяется в основном грамотным уходом и бережным отношением

Как работать за ним?

При работе со станком важно соблюдать технику безопасности. Перед работой обязательно нужно надевать специальную одежду

Оборудование должно быть крепко закреплено и нужно это проверять.

В качестве подставки нужно использовать деревянную решётку, предварительно крепко её закрепив. Необходимо применять только те резцы, у которых правильная заточка.

Смазка

Все главные части должны быть тщательно промазаны смазкой, особенно тщательно нужно промазывать детали, которые двигаются. Сделать это достаточно легко за счёт шестерни, погружаемой в масло. Это позволяет аккуратно перенести капли на другие элементы. Чтобы наблюдать за уровнем масла существует «глазок».

ТВ 7М

Изучив характеристики модели ТВ 7, нельзя не рассмотреть технические аспекты альтернативного решения в лице ТВ 7М.

ТВ 7М выпускался тем же Ростовским станкостроительным заводом. Выпуск модели ТВ 7М начался в 1956 году.

ТВ 7М — это универсальный настольный токарно-винторезный станок. Его предназначение — это обучение профессиональных токарей. На данном станке можно тренироваться в проведении всевозможных токарных мероприятий. При этом станок ограничивает по предельной массе обрабатываемой заготовки — до 5 кг.

С помощью ТВ 7М можно выполнять следующие токарные операции:

Отрезать;
Сверлить;
Нарезать резьбу;
Подрезать торцы;
Протачивать конические и цилиндрические поверхности;
Растачивать заготовки цилиндрической и конической формы.

Хотя производство ТВ 7М было начато не один десяток лет назад, данное токарно-винторезное оборудование продолжают выпускать.

Технические характеристики

Чтобы сопоставить ТВ 7 и ТВ 7М, рассмотрим технические характеристики последнего. Это позволит определить имеющуюся разницу между ними.

Габариты установки — 1120 на 640 на 680 мм;
Вес — 220 кг;
Электрический двигатель асинхронного типа с мощностью 750 Вт (против 1,1 кВт у модели ТВ 7);
Конус Морзе на задней бабке станка — №2;
Предельное перемещение пиноли задней бабки — 65 мм;
Класс точности — Н;
Предельный диаметр заготовки при размещении над станиной -220 мм;
Максимальный диаметр заготовки при установке над суппортом — 100 мм;
Предельная длина заготовок в центрах — 275 мм;
Максимальная длина детали в патроне — 250 мм;
Высота держателя резца — до 16 на 16 мм;
Предельный вес обрабатываемых деталей — 5 кг;
Диаметр отверстия шпинделя — 18 мм;
Максимальный диаметр устанавливаемых прутков — 17 мм;
Конус Морзе шпинделя станка — №3;
Количество ступеней при прямом и обратном вращении шпинделя — 6.

Оба представленных токарно-винторезных станка имеют объективные преимущества и весомые технические характеристики. Но выбор относительно их покупки вам следует решать самостоятельно, опираясь на личные требования и представления об оптимальном токарно-винторезном устройстве.

Токарный станок модели ТВ-7, часто называемый «Школьник», позволяет эффективно осваивать как теоретические, так и практические азы токарного дела. Данный станок пришел на смену модели ТВ-6, которая была подвергнута незначительной модернизации. Основное отличие данных школьных станков состоит в том, что у них по-разному устроены коробки скоростей и шпиндельные бабки.

Понижающая коробка скоростей токарного станка ТВ-7 имеет два режима работы. Частота вращения шпинделя регулируется с ее помощью, а также посредством ручной переброски приводного ремня на требуемую позицию. В конструкции ТВ-7 не предусмотрены рычаги для переключения скоростей, которые присутствовали в более ранних моделях.

Основными конструктивными элементами токарного станка ТВ-7 являются:

несущая станина;
передняя и задняя бабки;
защитные щитки, кожух и экран;
переключатель;
суппорт;
коробка переключения подач;
двухступенчатая коробка переключения скоростей (понижающая);
гитара;
фартук оборудования;
светильник для освещения зоны обработки;
несущие тумбы.

Характеристики станка ТВ-7

Технические возможности токарного станка ТВ-7 позволяют использовать его для выполнения следующих технологических операций по обработке металла:

проточки и расточки поверхностей, имеющих цилиндрическую и коническую конфигурацию;
подрезки торцов заготовки;
отрезки части заготовки;
сверления;
нарезания резьбы метрического типа и др.

Общая характеристика аппарата и его аналогов

Существует несколько модернизированных вариантов школьных винторезных станков. Первая модель станка ТВШ 2 стала родоначальником всей серии токарно-винторезных агрегатов, используемых в школах для обучения навыкам резьбы.

Первый токарный станок ТВШ 2 выпущен в середине XX века. Агрегат обладал тремя подачами и мог выполнять три разновидности резьбы. На смену устаревшей модели пришла модернизированная версия твш 3, которую со временем заменил аппарат ТВ 4. На смену ТВ 4 пришла модель ТВ 6.

В последующие годы была создана усовершенствованная модель станка ТВ 7, отличающаяся от предыдущей устройством коробки скоростей и передней бабки. Переключение скоростей на агрегате осуществляется путем переброски приводного ремня, а также благодаря понижающей коробке с двумя скоростями.

Учебные агрегаты ТВ 7 способны нарезать порядка 6 видов резьбы, а количество подач на них стало равняться 8.

Поскольку скорость вращения шпинделя на токарно-винторезном агрегате ТВ 7 переключается перебрасыванием ремней, то на шпиндельной бабке были удалены две рукоятки.

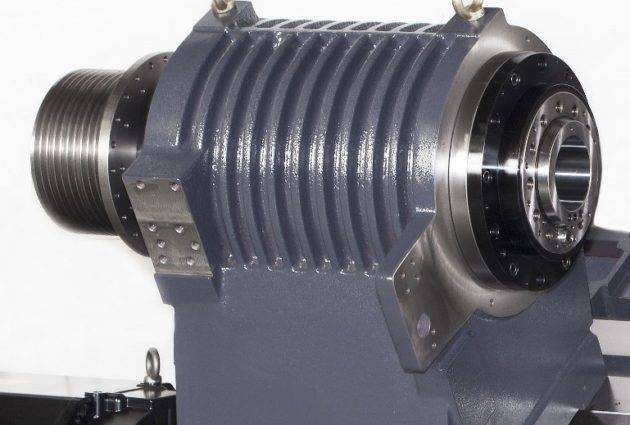

Шпиндельная бабка станка

Выпущенные позже устройства ТВ 9 и ТВ 11 имели возможность выполнять следующие токарные работы:

сверление
нарезание резьбы;
расточка, проточка поверхностей в форме конуса и цилиндра;
подрезание торцов;
отрезка.

Винторезный станок ТВ 11 отличается от других моделей увеличенным параметром расстояния между центрами. Для него он составляет 750 мм. Межцентровое расстояние для агрегата ТВ 9 составляет 525 мм, что заметно превышает указанный показатель у модификации ТВ 7М — 275.

Все выпущенные агрегаты имеют класс точности Н.

Устройство станка

Конструкция обладает несколькими основными узлами, которые определяют технические характеристики и эксплуатационные особенности. В качестве базового узла выступает станина, которая необходима для размещения почти всех компонентов оборудования. Она представляет собой литую конструкцию и выполняется на основе высокопрочного чугуна. Все узлы устройства монтируются на станину в специальные ниши.

Станок токарный ТВ-7 имеет переднюю шпиндельную бабку, которая обеспечивает крепление и изменение положения обрабатываемых заготовок. Имеется в системе коробка понижения, она необходима для увеличения вариации вращения шпинделя. С помощью коробки передач вращение конструкции фартука передаётся на элементы.

Это позволяет формировать резьбу на обрабатываемых заготовках. Для размещения резцедержателя используется суппорт. Он выполняет роль изменения положения рабочих резцов. Что касается задней бабки, то она обладает стандартной конструкцией. С его помощью можно осуществить крепление обрабатываемых заготовок.

В инструкции по эксплуатации ясно прописано, что, главное обращать внимание на соблюдение мер безопасности

Станки этой модели требуют осмотра и очищения от металлической стружки после работы за ним.

Как работать за ним?

Оборудование должно быть крепко закреплено и нужно это проверять.

Смазка

Конструктивные особенности

Перед началом работы необходимо ознакомиться с конструктивными особенностями. Их знание поможет реализовать возможности агрегата в полной мере. Получить более полное представление об устройстве можно из фото.

Управление

Принцип управления достаточно простой. Для этого имеются:

выключатели;
кнопка отключения;
кнопка реечной шестерни;
маховики для передвижения механизмов вручную.

Органы управления

Кроме того, для управления служат рукоятки, которыми выполняют следующие функции:

натягивают ремень;
включают электродвигатель в реверсе;
запускают механическую подачу;
закрепляют заднюю бабку;
передвигают салазки;
определяют направление подачи;
включают-отключают винт и валик;
выбирают частоту вращения;
выбирают шаг резьбы;
определяют скорость подачи;
фиксируют резцовый держатель.

Совокупность органов управления обеспечивает надежный контроль операций.

Станина и передняя бабка

Станина (направляющие) опирается на тумбы. Все составные части агрегата, за исключением электродвигателя, размещаются на ней.

Суппорт и передняя бабка

Передняя бабка обеспечивает необходимую скорость вращения, поддерживает изделие. В нее вмонтирован шпиндель, от него через патрон или планшайбу передается вращение.

Они крепятся к шпинделю резьбой.

Шпиндельные опоры имеют два подшипника. В передней бабке располагается реверсная подача, которую включают рукояткой.

Суппорт, задняя бабка и коробка подач

Резцы перемещаются по четырем салазкам. На одной из них крепится резцовая головка, которая может занимать четыре позиции. Ее можно поворачивать, передвигать в поперечном направлении рукояткой.

Продолжительная работа станка приводит к появлению зазоров. Возникает вибрация, что сказывается на точности выполнения работ. Инструкцией по эксплуатации предусмотрена регулировка зазоров винтами, размещенными на торце салазок.

Салазки

Резцедержатель прикреплен к суппорту, отжимается рукояткой. Резцы крепятся болтами с мелкой резьбой, которые надежно удерживают рабочий инструмент.

Задняя бабка

Перемещается по направляющим, поддерживает изделие с правого торца, удерживает инструменты: сверло, конус. К основанию крепится корпус с пинолью. Она может выдвигаться, но не прокручивается.

Передаточный механизм (гитара) передает движения на коробку подач и переднюю бабку. Конструкция гитары обеспечивает хорошую смазку и уменьшение шума.

Для управления коробкой подач имеется рукоятка, которой можно придать три положения. Одно из них обеспечивает механическое передвижение суппорта в продольном направлении или нарезание резьбы. Люфт в коробке устраняют поворачиванием круглых гаек.

Электрооборудование

Станок приводится в движение трехфазным асинхронным электродвигателем мощностью 1,1 кВт. Для освещения рабочего места имеется светильник, работающий через понижающий трансформатор. Агрегат имеет электрический щит, в котором размещены: выключатели, магнитные пускатели, трансформатор, предохранители.

Электрическая схема

Электродвигатель размещается в передней тумбе, щит с электрической аппаратурой — в задней. Снаружи на щите — кулачковый переключатель.

Краткое описание и назначение учебного токарного станка ТВ-7

Этот агрегат в полной мере соответствует требованиям, предъявляемым к технологическому оборудованию для обучения специальности токаря или получения квалификации инженера по обработке материалов резанием. Агрегат чаще всего используют в условиях небольших домашних мастерских, частных автосервисов, фермерских хозяйств, производственных участков общеобразовательных школ, колледжей и профтехучилищ для получения молодежью начальных навыков токарных операций. С помощью станка ТВ-7 можно выполнить несложные работы по изготовлению небольших по размерам и несложных деталей типа втулок, болтов, гаек и т. д.

Хотя не исключена ситуация, что высококвалифицированный токарь-профессионал выполнит на станке работы достаточного уровня сложности, с соблюдением чистоты поверхности и точности размеров. Но все же основное назначение такого оборудование – обучение основам обработки металла. Хотя силовые методы резания и черновую обдирку болванок на них лучше не производить. К тому же у токарного станка ТВ-7 полностью отсутствует система подачи СОЖ на режущие инструменты. Это слегка ограничивает сферу его возможного применения.

Токарные станки ТВ-7 выпускаются в Ростове-на-Дону, на заводе МАГСО (Малогабаритное станочное оборудование). Они запущены в серию свыше 30 лет назад. Такой токарный агрегат пользуется устойчивым спросом благодаря относительно невысокой стоимости и небольшим размерам. Агрегаты, комплектующие изделия и запасные части к ним постоянно имеются в продаже, их цена – приемлемая.

Станок модели ТВ-7 часто именуют «школьник», т.к. он хороший помощник в эффективном освоении теоретических и практических навыков токарного ремесла. Он был сконструирован как модифицированный вариант станка ТВ-6. Агрегат ТВ-7 подвергнут незначительным изменениям по сравнению с предшественником. Они коснулись устройства коробки скоростей и передней бабки со шпинделем.

С помощью коробки пониженных скоростей, которая используется в 2-х возможных режимах, можно менять обороты шпинделя. Те же возможности дает ручная перекидка клиновидных ремней на один из четырех шкивов нужного диаметра. Рукояток для изменения скорости шпинделя у этой модели нет. Шпиндельный вал вращается на четырех радиально-упорных подшипниках, по паре на задней и передней опоре. На выходном конце шпинделя из корпуса передней бабки есть резьба (М 46 х 4,5) под промежуточную план-шайбу с зажимным 3-х кулачковым патроном диаметра 125 мм.

Для подбора корректного режима резания, включая соответствующие обороты шпинделя и скорость подачи, на корпусе станка закреплена таблица-шильдик. Она является полноценной инструкцией для облегчения выбора.

На токарном станке ТВ-7 можно выполнить такие работы:

Отрезание заготовок и деталей.
Нарезание с помощью резца наружной метрической резьбы (6-ь величин по шагу).
Подрезка торцевых плоскостей.
Сверление, развертывание и зенкерование отверстий, нанесение внутренней резьбы с помощью метчика.
Растачивание и проточка ступенчатой и криволинейной поверхности.

Это интересно: 1И611П: технические характеристики токарного станка повышенной точности
