Фрезер из болгарки своими руками

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки. При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
крепежные элементы (хомуты, винты, болты и гайки);
стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

https://youtube.com/watch?v=4GY6-wMGhAI

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

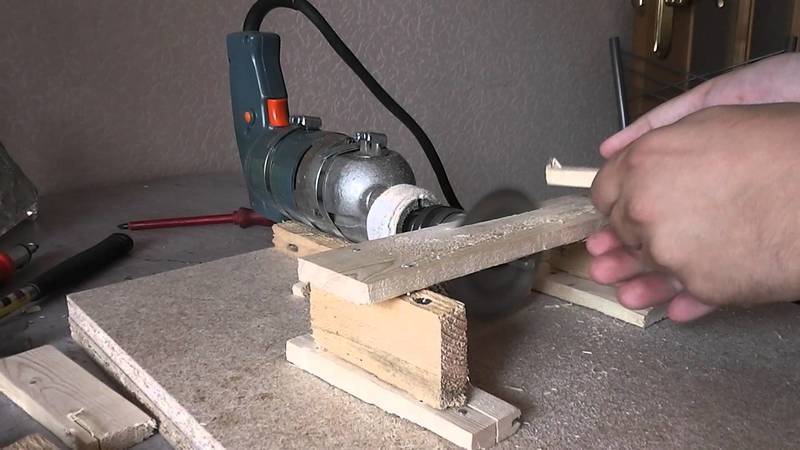

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Процесс изготовления станка

Стационарные установки

В комплектацию фрезерного станка входят следующие конструктивные элементы:

Устройство фрезерного станка

устойчивая станина;
привод;
поверхность для выполнения фрезерных работ, оборудованная линейкой.

При создании фрезера из болгарки необходимо осуществить соединение всех компонентов. Электроприводом в данном случае будет служить электроинструмент, закреплённый на крышке стола.

Стационарную установку можно выполнить в нескольких вариантах – с зафиксированной болгаркой или с подвижным устройством. Первую модификацию довольно просто реализовать в домашних условиях. Рабочее устройство можно закрепить для выполнения работы в горизонтальном либо вертикальном направлении. От плоскости планируемой обработки зависит порядок монтажа оборудования.

Станок, функционирующий в горизонтальной плоскости, изготавливается, соблюдая последовательность действий:

Фрезерный станок из болгарки своими руками

сборка рамы из брусков или металлических уголков;
обшивка каркаса листами фанеры;
формирование в столешнице отверстия с диаметром, превышающим вал болгарки;
крепление к нижней поверхности крышки стола инструмента. Крепеж выполняется с помощью саморезов, шурупов, хомутов;
на поверхности столешницы формируются планки, выполняющие роль направляющих;
конструкция подвергается чистке и последующему окрашиванию.

При сборе станка необходимо обеспечить доступ к болгарке без затруднения процесса смены насадок. Для комфортной деятельности можно закрепить тумблер электрооборудования. Предварительная блокировка кнопки во включенном положении позволяет осуществлять подачу питания к инструменту.

Горизонтальное расположение фрезы

Данное устройство изготавливается подобно вертикальному станку. Разница заключается в месте крепления болгарки – электроинструмент фиксируется на боковой поверхности конструкции и напоминает циркулярную пилу.

Для использования станка требуется установка фрезы. В специализированных магазинах имеются различные отрезные диски – фрезы, которые крепятся зажимной гайкой. В случае необходимости использования шпоночных насадок необходим переходник, укомплектованный резьбой для крепления механизма и местом для фиксации фрезы.

Крепление болгарки сбоку

Ручной фрезерный инструмент

Данный фрезер существенно проще в изготовлении, по сравнению со стационарными устройствами. Для выполнения работ с помощью этого инструмента требуется надёжная фиксация заготовки, исключающая вибрацию, всевозможные смещения. В качестве такого крепления, как правило, выступают тиски либо струбцины. От качества фиксации зависит скорость и качество проведения работ.

Схема закрепления болгарки для фрезерного станка

Вариантов изготовления из болгарки ручных устройств для фрезерования довольно много, как и материалов, доступных для применения. В большинстве случаев ручные устройства представляют собой насадки, позволяющие использовать их для проведения фрезерных операций. Элементарные модели не позволяют перемещать режущую насадку в вертикальном направлении, так как они предназначены для осуществления простейших операций.

В случае сравнения самодельных фрезеров, изготовленных ручным способом либо в виде стационарной установки, по качеству обработки существенно выигрывают стационарные фрезы. А если речь идёт о простоте и универсальности использования, то лидирует ручной инструмент. Выполнение фрезерных работ с помощью ручного устройства либо стационарной установки требует неукоснительного соблюдения правил безопасности.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

устойчивое основание;
подвижная/неподвижная столешница с разлинованной рейкой;
привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

неподвижный стол – подвижный инструмент;
подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
к каркасу прикрепите лист ДСП или фанеры;
сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
все поверхности ошкурьте и покрасьте;
тумблер включения инструмента для комфортного использования можно закрепить.

фотографий

Все шляпки саморезов (болтов, винтов) должны быть утоплены и не выступать над поверхностью рабочей области.

Учитывайте, что направляющие рейки должны быть съемными, разные заготовки требуют различного их расположения. Удобнее всего их фиксацию производить с помощью саморезов. Инструмент должен располагаться удобно и доступно для быстрой замены рабочей насадки (фрезы, диска и т. д.).

Ручные

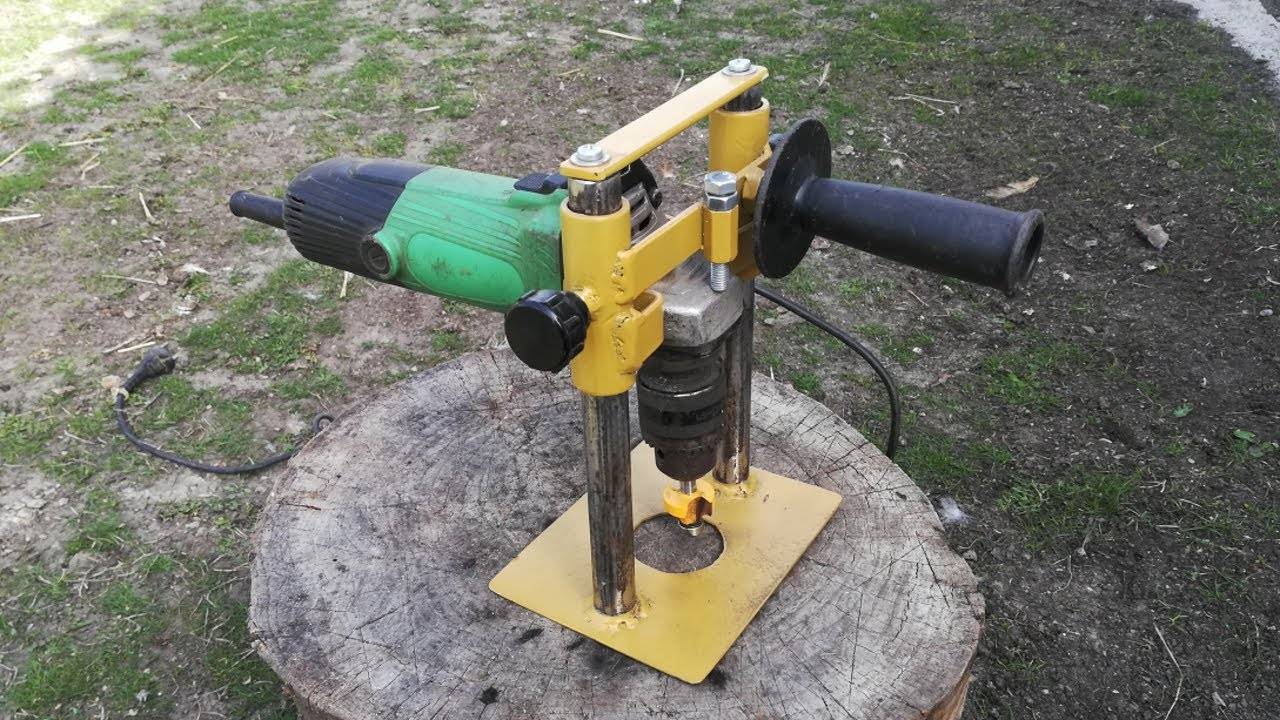

Самый легкий вариант – переделать болгарку в ручную фрезеровочную машинку. Учтите, в этом случае необходима надежное закрепление обрабатываемой детали – с помощью тисков или зажимов, дабы исключить вероятность вибрации или сдвига заготовки. Переделать болгарку в ручной фрезер можно несколькими способами. Здесь приведен один из них.

Сначала изготовьте по чертежам базовое основание инструмента.

Идеальным вариантом будет база из металлического листа достаточной толщины и веса, ведь масса основы прямо влияет на устойчивость устройства. Затем сделайте фиксирующую пластину – кронштейн для удержания УШМ. Материал тот же, что и у основания. Нужно сделать отверстие под заднюю часть инструмента, ту, где находится рукоятка. Вырежьте заготовки той формы, которой желаете.

К концам изделия приварите отрезки труб квадратного сечения – для перемещения по вертикально расположенным направляющим. Направляющими послужат более длинные отрезки труб квадратного сечения, но с меньшим диаметром. Их нужно приварить к основанию. Для повышения надежности фиксации инструмента можно изготовить и приварить своеобразные «уши» из металлического листа. Для фиксации инструмента на нужной высоте необходимо сделать крепление. Можно приварить 2 гайки, завернуть в них стержни с резьбой, на которые насажены с помощью сварки гайки-барашки. С помощью такого приспособления вы легко и быстро сможете менять и закреплять требуемое положение инструмента.

Теперь нужно установить дрельный патрон как переходник для рабочей насадки-фрезы.

Предварительно нарежьте внутри него резьбу, соответствующую валу УШМ. Затем накрутите его на вал и зафиксируйте в нем необходимую фрезу. Соберите машинку. Зафиксируйте ее в кронштейне.

Как сделать ламельный фрезер из болгарки своими руками

Ламельный фрезер особенно востребован в мебельном производстве. С его помощью можно выполнять узкие отверстия в торцевых частях деревянных заготовок, предназначенные для скрепления деталей. Переделать болгарку своими руками в ламельный фрезер достаточно просто. Необходимо заменить ее диск на специальную насадку с несколькими зубцами:

Чтобы пользоваться ламельным фрезером своими руками из болгарки было удобно, нужно оборудовать для него специальный корпус. Из двух кусков толстого металла делают стенки одинакового размера и на токарном станке пропиливают в них пазы для передвижения инструмента.
Нижние пазы делают более узкими, верхние — немного шире
В передней части корпуса устанавливают еще одну стенку и крепят ее к боковым при помощи винтов. Спереди фиксируют тяжелый металлический уголок, поверхность которого нужно будет ставить на заготовку. Он будет отвечать за поиск центра, иными словами, поможет отрегулировать высоту пропила и сделать его максимально ровным.
По бокам фрезера, изготовленного из болгарки своими руками, закрепляют два металлических или деревянных бруска. На передней части инструмента обычно расположены отверстия для монтажа рукоятей, их можно использовать для закручивания винтов с подходящей резьбой.
Бруски по бокам фрезера из болгарки должны свободно скользить по направляющим
В верхней части конструкции стенки соединяют между собой пластиковой скобой, она будет выполнять роль рукояти.
Рукоять нужно закрепить надежно, поскольку ламельный фрезер в корпусе довольно тяжелый

На последнем этапе инструмент вставляют в самодельный корпус и проверяют на удобство в работе.

( 1 оценка, среднее 5 из 5 )

Вертикальный фрезерный станок

Фрезерный станок вертикального типа наиболее популярен в домашних мастерских. Перед началом изготовления надо определиться с конструкцией с учетом поставленныхперед оборудованием задач, выбрать необходимые материалы, подготовить инструмент, рассчитать технические параметры будущего станка.

Выбор материалов для фрезера

При выборе материалов для изготовления станка следует учитывать такие рекомендации.

Станина. Она должна выдерживать значительные динамические нагрузки, что требует использование металла. Наиболее подходит квадратная или прямоугольная стальная труба. Можно применить уголок размером 100 и более миллиметров. Сборку можно производить с помощью сварочного аппарата или болтовых соединений. Второй вариант предпочтительнее, т. к. обеспечивает мобильность.
Столешница, рабочий стол. Столешницу можно изготовить из таких материалов: многослойная фанера, доска, ДСП или МДФ. Поверхность должна быть гладкой. Ее следует максимально защитить от повреждений. Часто используется покрытие из пластика, шлифованных досок или металла. Конструкция стола должна позволять хранить все необходимые инструменты и расходные материалы. На фото показаны примеры исполнения.

Электродвигатель. Подходит как асинхронный, так и коллекторный двигатель. Асинхронный прост в эксплуатации, не ограничивает размеров фрез, но достаточно шумлив. Коллекторный электродвигатель отличается доступностью, но его щетки подвергаются износу значительно быстрее.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин. Если увеличивается диаметр фрезы, развивается и угловая динамика

При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

Основа либо рама.
Рабочая стойка.
Электропривод.
Электрический мотор.
Рабочий механизм.

Если основу и рабочий стол можно выполнить из подручных материалов, то рабочую головку, электродвигатель и резаки соорудить немного сложнее

Рассматривая вариант использования болгарки для изготовления станка, важно предусмотреть наличие шагового двигателя в конструкции

Чертежи учитывают, что для установки фрезы необходимо использование шаговых двигателей. Создание работоспособной головки — непростая задача. Эти характеристики сразу влияют на то, какие способности будет иметь машина.

Важными являются такие технические характеристики:

Частота верчения электромотора.
Мощь электрического мотора.
Масштабы рабочего стола.
Максимальный вес заготовок.

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

Фрезер по дереву из болгарки своими руками

Если нужно выполнить фрезеровальные работы и нет денег на приобретение промышленного прибора, можно в домашних условиях изготовить фрезер из болгарки. Станок не уступит промышленным аналогам — конечно, при условии навыков в области сварочных работ и резки по дереву. Для домашней мастерской фрезер из болгарки своими руками считается превосходным вариантом, требующим наименьших экономических расходов.

Используемые материалы

Болгарка считается многоцелевым прибором, на основе которого можно сделать различные конструкции. Один из подобных приборов — фрезер. Изготовленный из болгарки собственными руками, он справляется только с простыми задачи резки. Такая работа потребует выполнения определённых условий, главные из которых — обеспечение хорошей фиксации инструмента в плоскости отвеса и его передвижение относительно плоскости заготовки.

Для изготовления фрезеровочного станка из болгарки требуются следующие материалы:

Шлифмашина либо дрель с работающим мотором.
Компоненты, при поддержке которых устройства будут закрепляться в конструкции. Они должны быть крепкими и надёжными.
Основание для крепления фрезера: толстая фанера либо тонколистовой сплав.
Сварочный агрегат.
Крепёжные компоненты.
Обычный комплект слесарных инструментов.

Особенности конструкции

Стандартный фрезер состоит из следующих компонентов:

Основа либо рама.
Рабочая стойка.
Электропривод.
Электрический мотор.
Рабочий механизм.

Важными являются такие технические характеристики:

Частота верчения электромотора.
Мощь электрического мотора.
Масштабы рабочего стола.
Максимальный вес заготовок.

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

Из металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Важные правила резки дерева

Резка и обработка дерева может быть выполнена с использованием известного устройства — болгарки. Электростанок, сделанный из шлифовального устройства, поможет справиться с небольшими работами по древесине.

Фрезерование с помощью болгарки потребует соблюдения таких правил:

использование насадки только для древесных изделий;
работа проводится в перчатках;
агрегат должен быть надежно закреплен;
скорость работы минимальная;
перед эксплуатацией следует удостовериться в том, что в материале нет гвоздей, саморезов и иных металлических компонентов;
механизм необходимо держать в одной плоскости, не допуская перекосов;
замена насадки производится при отключённом электропитании.

Самодельный фрезер из дрели

Чтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Originally posted 2018-04-18 12:10:17.

Устройство оборудования

Профессиональный фрезеровочный станок по дереву разработан по самым современным кинематическим схемам. Он оснащён сложными механическими соединениями и самой современной электроникой. Основными элементами таких устройств являются:

мощная станина;
специальный стол, который называется фрезерным;
суппорт;
шпиндель, имеющий специальную форму;
перемещение заготовок вдоль станка производится с помощью специальных салазок;
панель запуска шпинделя;
система регулировок управления;
набор режущего инструмента.

Отдельные производители свой станок фрезерный по дереву 220 В комплектуют дополнительной кареткой. Она превращает фрезеровальный станок в агрегат с расширенными возможностями. На нём реализована возможность производить обработку деталей под любым углом

Станина такого агрегата выполнена из толстого куска стали или чугуна. Благодаря своей массе она придает станку повышенную устойчивость. Она позволяет погасить колебания в процессе работы.

На суппорт крепится специальный вал. Его верхняя часть поднимается над столом через специальное отверстие. Во всех агрегатах предусмотрена возможность регулировки высоты поднятия вала. Сверху установлен вставной шпиндель с режущим инструментом. Промышленный фрезер по дереву — это аппарат, способный выполнять большое количество операций. Этого добиваются благодаря использованию разнообразного режущего инструмента. Основными видами оснастки являются: режущий диск, нож, фрезы различной конфигурации.

Для проведения фрезерования строго по прямой линии применяют специальную направляющую планку. Благодаря специальному узлу крепления её можно перемещать на необходимую длину. Высокая скорость вращения шпинделя существенно улучшает качество обработки.

Современные профессиональные станки оснащаются промышленными мощными пылесосами. Они позволяют создавать комфортные условия во время проведения работ. Благодаря мощной системе всасывания убирается строительная пыль.
