Виды фрезерных насадок по дереву для электродрели
Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.
Сверло
Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.
Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.
На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.
Сверло Форстнера
Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:
центральный заточенный конус
Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;
боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;
горизонтальные (основные) резцы
Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.
Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие
Сверло Форстнера сверлит отверстие с прямым «дном».
Пазовая
Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

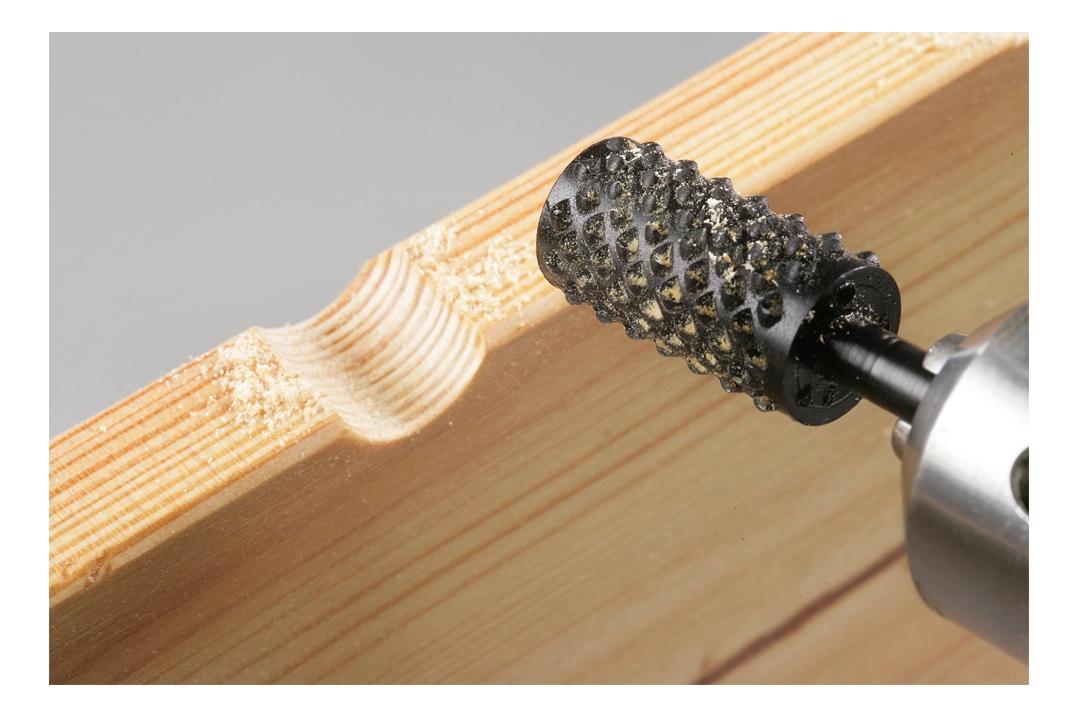

На фото пазовая фреза и результат её работы.
По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.
Торцевая, для снятия фаски, кромочная
Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:
Под петли
Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.
Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.
Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.
Пример такого использования на следующем видео:
Дисковая
Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.
Пример дисковой фрезы для дрели:
Трубчатая (коронка)
Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.

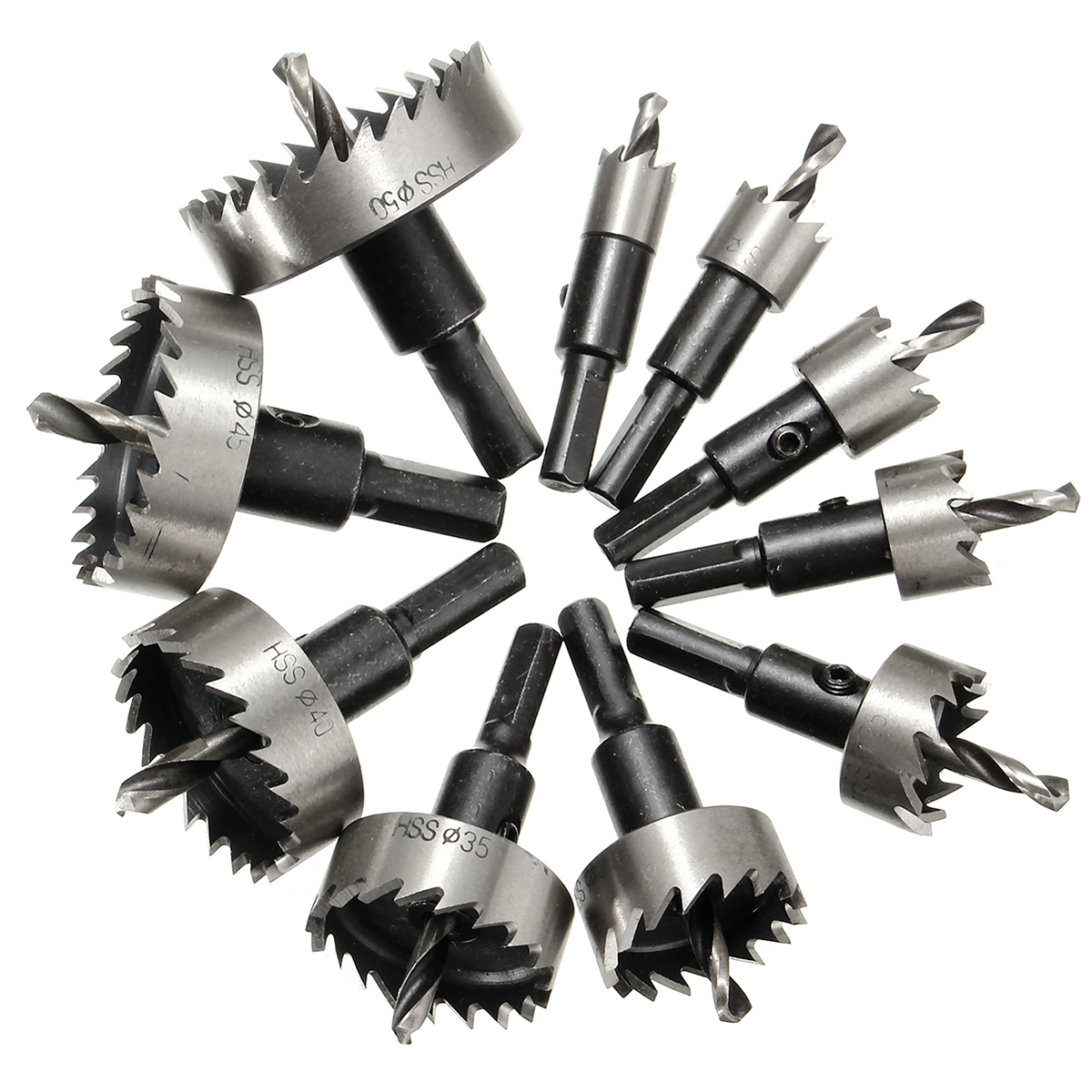

Набор коронок разного диаметра
В наборе:
- два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
- набор самих коронок;
- шестигранный ключ для фиксации коронок на хвостовике.
Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.
Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.
Шарошка
Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:
Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
Виды фрез
Для обработки дерева, плитовых и композитных материалов на его основании: ДСП, ОСБ, МДФ, фанеры и прочих применяется две разновидности фрез:
Концевые – зажимаются посредством цангового зажима. Имеют хвостовик, как у сверла и режущую часть любой конфигурации. Применяются с ручными фрезерами, в том числе встроенными в стол или стойку, пантороутерами на их основании, станками с ЧПУ.
Заводская оснастка
Насадные или дисковые – выполнены в виде дисков любой толщины. Предназначены для выборки пазов, шпунтов, четвертей, профилирования пиломатериалов и готовых изделий. Устанавливаются на вал вертикального фрезерного или циркулярного станка.
Насадные модели
Фрезерные головки или барабаны – инструмент для профилирования пиломатериала.
Барабан с ножами
Фрезы кромочные
Кромочные варианты делают с подшипниками. Механизм добавляет удобства, ведь обработку возможно проводить по шаблону и настройке стола одновременно.
Кромочные прямые
Кромочные прямые используются для изготовления торца детали, который перпендикулярен верхней половине. Фрез с подшипником позволяет получить кромку закругленную. Четкость работы зависит от диаметра подшипника и качества лезвий.
Кромочные калевочные
Применяются активно для создания сложных рисунков. Одинаково комфортно сделать лугу или волнистую линию, кромку с фальцем. Отдельно рассматривают расстояние между лезвиями.
Кромочные фальцевые
Если требуется паз прямоугольный или квадратный, то используются фальцевые. Глубина разработки инструмента зависит от настроек упорного подшипника.
Кромочные конусные
Применяется данный вид оборудлвнаия для производства демократичной фаски. Также при помощи наклонных кромок обрабатывают заготовки, которые потом соединяют многоугольные фигуры.
Кромочные галтельные
Если заготовка округлой или смешанной формы, то используется гальтельный вариант. Есть несколько подшипников, которые отвечают за отсутствие перекоса фрезы. По результатам схожи с галтельными, которые рассматривались выше, но применять их мастеру удобней.
Кромочные фигурные
Позволяют работать с массивными заготовками, с разными деталями. Мощность шлифовальных машин должна начинаться как минимум с 1600 В для них. Мультипрофильные — сфера применения различная, все зависит от заданных характеристик специалистом.
Кромочные полустержневые
Избавляет от использования стандартной фрезы два раза — полукругом произвести деталь двухсторонним образом. Кроме выполнения стержневой формы делают и шарниры.
Фреза «кукуруза»
Позволяет получить заготовку с выпуклыми или вогнутыми краями. Используется наподобие стандартных полукруглых, но процесс проходит быстрей.
Особенности конструкций
Основой режущего устройства служат зубцы вокруг его тела и технология изготовления самой конструкции:
- цельная – изготовленная из одного металлического состава;
- сборная – с ножами из одного твердого сплава и корпусом из другого металла;
- сварная, когда хвостовик с лезвиями соединяет сварка;
- напайная – сборку фиксируют пайкой.
Лезвия могут быть остроконечными с передней и задней плоской поверхностью. Недостаток таких предметов в их заточке, они уменьшаются в размерах, поэтому не годятся для многоразового использования. В отличие от затылованных насадок, которые можно перетачивать. На передней стороне они плоские, а на задней закручены как архимедова спираль. Получают такой профиль равномерными движениями – поступательным и вращательным. Процедуру затылования выполняют кулачками, отчего создается во всю длину устойчивый задний угол. Подобную конструкцию создают для фрез:
- фасонных;
- червячных;
- модульных.

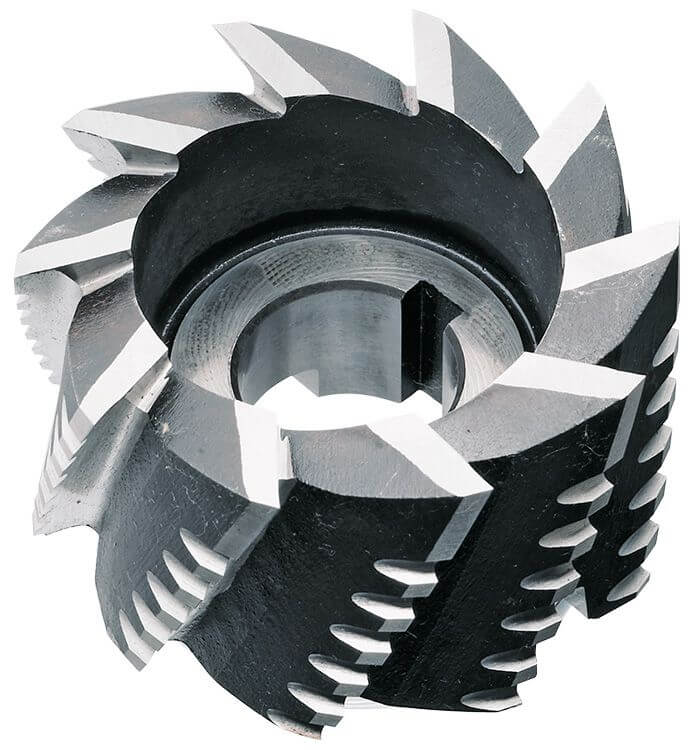

Цилиндрический обдирочный нож
В насадном цилиндрическом обдирочном ноже есть разделительные канавки для стружек.
Они направлены в одну сторону, а затылованный зуб в противоположную. Лезвия, поставленные в разных направлениях, позволяют качественно обрабатывать боковые стены. Они запрессованы в корпус, где радиальные рифления передвигаются. После заточки не изменяются размеры исполнительного механизма.
Основные характеристики и предназначение фрез по дереву
Инструмент для пиломатериала изготовлен как для производственных целей, так и домашних нужд. Первые отличаются кпд, большими мощностями. Вторые мобильны и удобны, исполняются в небольших габаритах, но и ожидать от них очень точной и быстрой работы не приходится.
Фрезером производится первичная и вторичная обработка. То есть при помощи инструмента достигают ровности поверхности. Если используются фрезеры — специальные дополнения к основному инструменту. Выбирают необходимый тип в зависимости от требуемой конфигурации.
Фрезы используют для придания формы различным предметам мебели, декора. В домашних условиях кроме изготовления лавочек или беседок, тумбочек и стульев, мастер сможет подготовить интересные поделки. Фрезы востребованы по ряду причин, но самые популярные из них:
- соединение пазов;
- предоставление выемок для использования и установки деталей;
- установка навесов, плинтусов;
- резка рисунка для декора изделия.
Инструмент подбирается сугубо по тому, какие виды работы собираются выполнять. Поэтому изначально ориентируются на тип работ, а уже потом заказывает фрезы.
Конструктивное исполнение
Исполнение фрез — это первичный технический параметр, требующий рассмотрения. Хвостика резцы являются основными приборными частями. При этом наиболее качественные варианты исполнению из монолитного или цельного куса металла. Другие же выполняются из отдельных граней металла, в последствии их собирают и скрепляют определенным образом.
Монолитные фрезы выполняются из качественной стали (показатель твердости как минимум HRC 58…62). После режущая часть затачивается инструментарием. Несмотря на то, что пластина качественная и не ломается ресурс ограничен тем, что ее невозможно сменить по мере износа.
Сборные же являются своеобразной болванкой с лезвиями, которые напаяны из металла твердого справа или хорошей стали. Желательно, чтоб для ручного станка использовались фрезы с добавлением серебра или меди, ведь они более качественные. К таким добавкам относят ПСр 37,5 и ПСр 40.Они не так прочны, зато всегда есть возможность сменить наконечник и работать эффективно снова.
Популярными вариантами с точки зрения конструктивного исполнения сейчас являются сменные фрезы. Устанавливаются лезвия таким образом, чтоб при износе была возможность их убрать и заменить на новые. Есть в продаже и так называемые наборные, представляющие собой болванку, на которую поставляется несколько видов лезвий. Мастер выбирает необходимый тип ему в зависимости от потребности.
Виды лезвий
Ножи отвечают за качество проделываемых отверстий и эффективность обработки. Они бывают твердосплавные (читается по наименованию HSS на части) или быстророрежущие (аббревиатура НМ)
Обратите внимание, что твердосплавные ножи:
- обладают высоким порогом температурной обработки;
- показывают точные рабочие характеристики;
- отличаются максимумом рабочих часов.
Для переделки мягкой древесины не рациональна их установка, потому применяются быстрорежущие ножи. Любой тип располагает или под наклоном, или вертикально — выбирают по типу обработки. Вертикальные дробят древесину, а наклонные убирают слой и обрабатываю поверхность. Есть варианты со спиральными ножами, которые выполняют роль наподобие шлифовальной машины.
Типы лезвий фрез
Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.
Фрезы пазовые
Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.
Пазовые прямые
Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.
Пазовые галтельные
Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.
Пазовые галтельные V-образные
Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.
Пазовые конструкционные
Пазовые разделяются на Т-образные и так называемый ласточкин хвост.
Т-образные
Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.
“Ласточкин хвост”
Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.
Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.
Что представляет собой самодельный станок из дрели
В данном случае ручная дрель (или шуруповерт) будет выполнять функцию привода для всего оборудования. В патрон потребуется зажать сверло или фрезу, с помощью которой будет производиться обработка древесины. Корпус дрели на самодельном аппарате крепят на основании или специальном механизме, с помощью которого режущую часть устройства можно располагать в нужном направлении относительно заготовки.
Принцип действия самоделки мало чем будет отличаться от заводского варианта. Домашняя конструкция напоминает элементы стандартного устройства, выполненного не в кустарных мастерских. Единственное исключение — детали крепления дрели изготавливаются самостоятельно, а сама конструкция агрегата будет зависеть от того материала, который нужно обработать.
Если предстоит выполнять несложные операции с фрезером, то нет смысла изготавливать сложное устройство, поэтому можно применить минимальное количество узлов.
Производители и правила выбора оборудования
Выбор фрезы производится по нескольким факторам:
- оборудование:
- вид отработки;
- материал.
Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.
Хорошее качество имеет продукция фирм:
- Stayer;
- JET;
- Metabo.
Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов
Следует обратить внимание на режущий инструмент компаний:
- Инструмент-Сервис;
- Корвет;
- Глобус.
Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.
Требуемое число зубьев
При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.
Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.
Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.
Как подобрать материал
Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.
Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.
Выбор фрез
Фрезы пазовые
Предназначены для создания канавок, пазов и формирования декоративных поверхностей в заготовке. На рынке представлен товар нескольких видов.
Прямые
Простая деталь в форме цилиндра. Могут применяться:
- как сверло-фреза;
- для создания пазов;
- для сращивания заготовок;
Галтельные
Предназначены для создания галтелей – полукруглых выемок, которые могут располагаться в кромках, основных плоскостях и ребрах. Имеют форму, похожую на символ «U». Могут создавать выемки повышенной сложности для украшения заготовки. Отличаются высоким качеством и надежностью результата.
Галтельные V образные
Отличаются от предыдущего типа формой наконечника, который выполнен в форме буквы «V». Пригождаются, когда необходимо создавать пазы под разными углами.

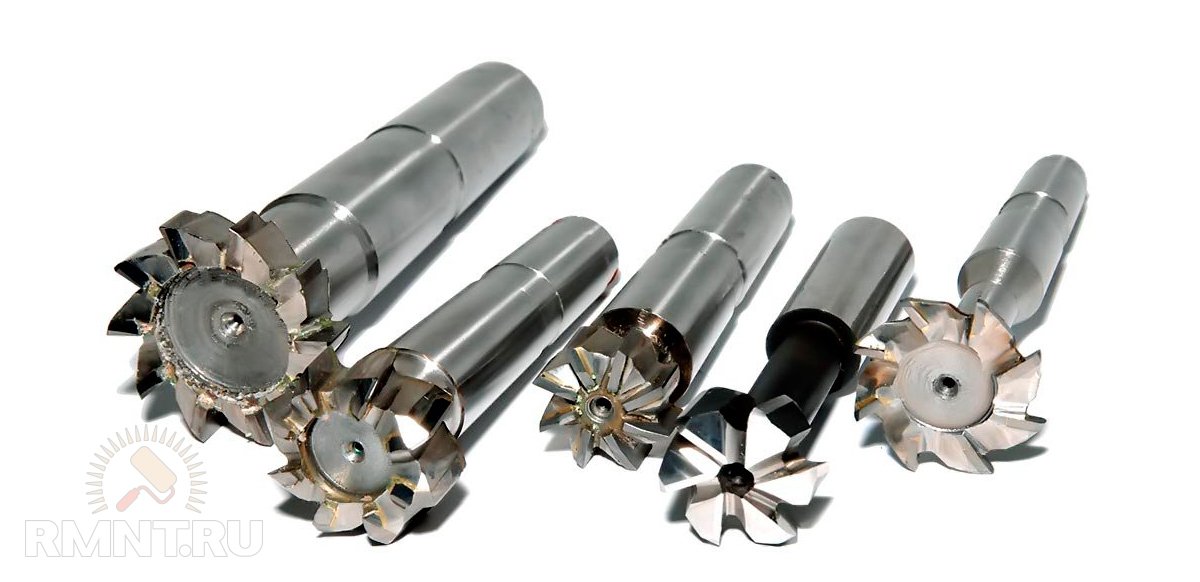

Конструкционные (Т образные и ласточкин хвост)
Используются для создания Т-образных пазов. «Ласточкин хвост» — другой подвид данного типа, который применяется для тех же целей, но немного отличается по форме. Для работы с этими инструментами необходим большой опыт. Пазы, сделанные с помощью такого инструмента, считаются одним из лучших способов соединения деревянных деталей между собой.
Фасонные
Применимы для создания наиболее сложных плоскостей и канавок. Пазы по форме напоминают фигурные скобки. Создаются под требования определенного заказчика. Используются для решения разного рода специфичных задач. Обладают большим рабочим ресурсом. Позволяют уменьшить количество времени, необходимого на работу с заготовкой.
При создании сложного узора можно предварительно пройти по контуру прямой фазовой фрезой для упрощения процесса.
Выбор фрезы для дрели
В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.
Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.
Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

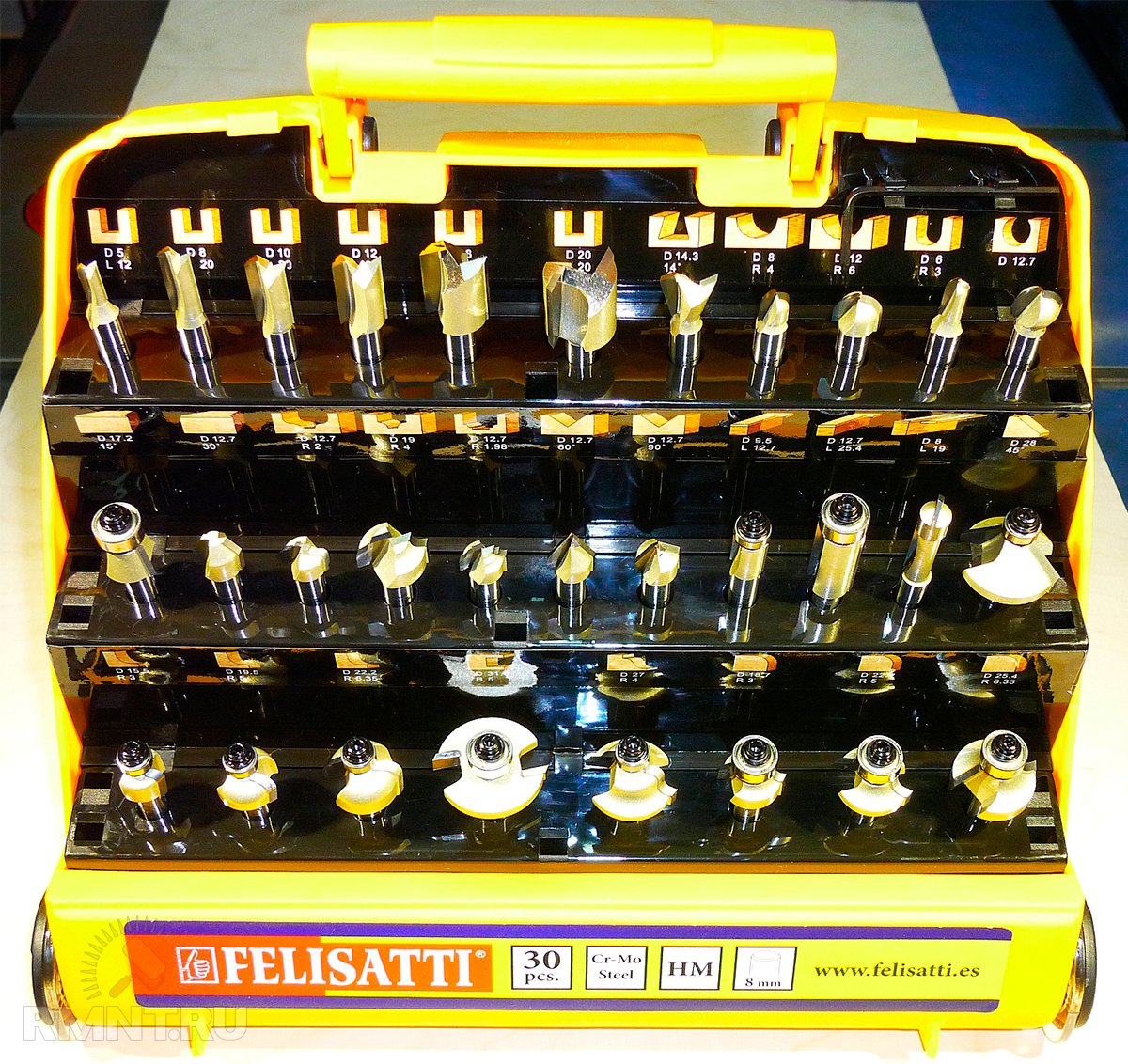

Основные типы фрез представлены на иллюстрации:
- Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
- Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.
Режущая кромка бывает как с внутренним, так и с внешним диаметром.
- Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
- Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
- Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.
Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.
Виды фрез для обработки древесины
Фреза по дереву для дрели чем-то напоминает сверло, однако, вместо режущей кромки имеются зубья различных конструкций. От формы зубьев зависит возможность выполнения тех или иных технологических операций. Для закрепления насадки в патроне инструмента, фреза имеет хвостовик цилиндрической формы.
Рабочая часть насадок затачивается на высокоточном оборудовании, а для их изготовления используются специализированные сорта стали. От качества используемой стали для производства насадок зависит их срок службы. Фрезерные насадки на дрель бывают следующих видов:
- Насадные, размеры посадочных отверстий таких изделий составляют 32 мм, и предназначаются они для выполнения соответствующих задач на стационарных фрезерных станках
- Концевые — фрезы еще называются пальчиковыми, а их посадочная зона может иметь размеры от 8 до 12 мм. Такие изделия подходят не только под стационарные фрезерные станки, но и для ручных дрелей
Фрезы выпускаются по назначению в зависимости от типов древесных материалов, которые планируется ними обрабатывать. Одними из самых надежных и износостойких считаются изделия, предназначенные для обработки фанеры. Их основным преимуществом являются пластины, изготавливаемые из твердых сплавов, что положительно отражается на сроке службы изделий. В зависимости от того, какую операцию планируется выполнить в древесном материале, фрезы подразделяются на соответствующие виды (калевочные, дисковые, фальцевые, галтельные и т.п.).
Материалы лезвий, сменные ножи
Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.
Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы
Для комплектов фрез, формирующих ответные части деталей, это особенно важно
И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.
