Назначение и виды круглошлифовальных станков

Предназначение

Станки для внутреннего шлифования позволяют обрабатывать конические или цилиндрические, сквозные или глухие отверстия. Востребованы в отрасли машиностроения, так как их можно применять в производстве следующих изделий:

• зубчатых или гладких валов;
• шариковых либо роликовых подшипников;
• выступов или выемок для вставки уплотнительных колец внутри валов;
• режущих инструментов: фрез, свёрл, насадок, развёрток.

Оборудование позволяет выполнять следующие манипуляции:

• вращение диска вокруг оси относительно неподвижной детали;
• вращения заготовки, диск при этом не вращается;
• обеспечение продольной или поперечной подачи.

Устройство и принцип работы

Понять принцип работы проще, когда известны ключевые узлы станка. К ним относятся:

1. Неподвижная станина. Основание, которое удерживает на себе остальные элементы оборудования. На ней устанавливаются устойчивые ножки. Компактные модели могут комплектоваться колёсиками для перемещения по мастерской.
2. Бабка, на которой закрепляется шпиндель с шлифовальным кругом.
3. Суппорты, ножи.
4. Коробка скоростей.
5. Устройство для изменения положения оснастки.
6. Тиски для удержания заготовки.
7. Панель управления.
8. Направляющие, по которым перемещается стол.
9. Рабочая поверхность для размещения деталей.

Устройство и конструктивные особенности

Устройство круглошлифовальных станков зависит от рабочих материалов и качественных требований к готовым изделиям. Выделяют следующие классы точности аппаратов:

• повышенной точности;
• высокой точности;
• особо высокой точности.

Рассмотрим особенности конструкции различных аппаратов и наиболее распространенные варианты компоновки.

Рабочие узлы

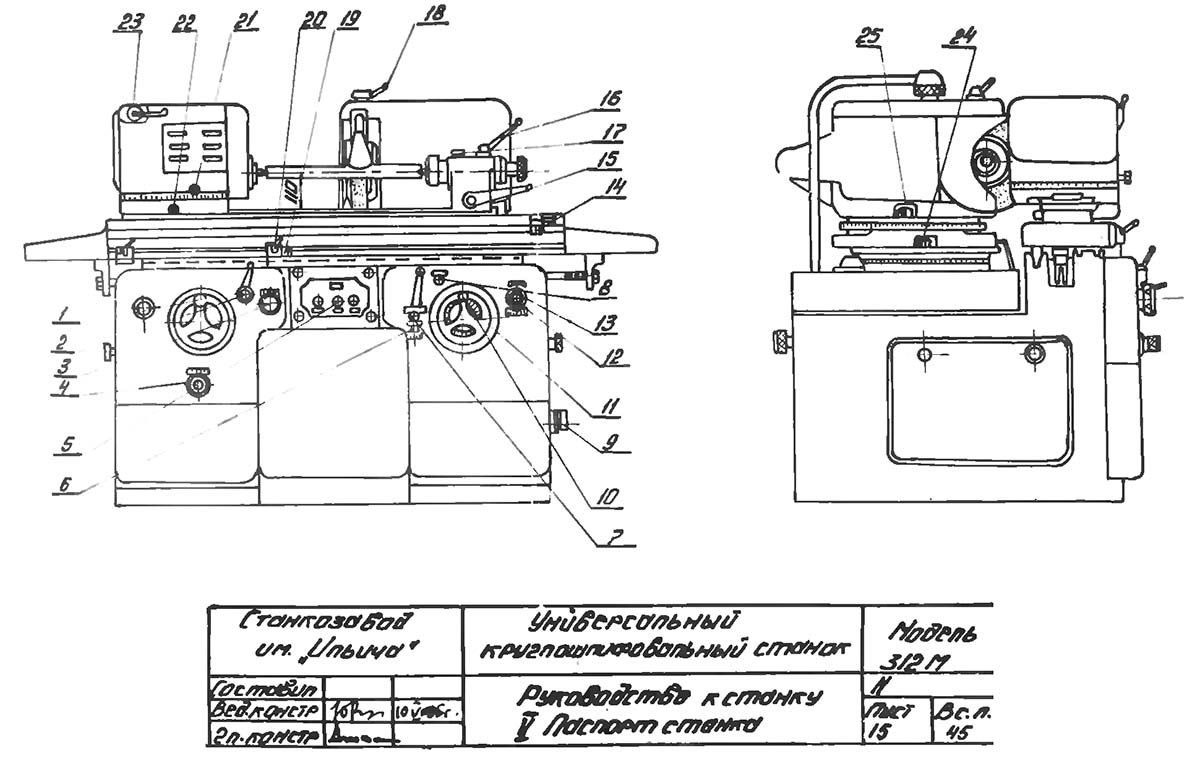

Независимо от типа исполнения основными элементами круглошлифовальных станков являются:

• станина;
• рабочий стол;
• шлифовальная и передняя бабки;
• механизмы управления.

В передней бабке монтируется привод к шпинделю, в шлифовальной – к кругу.

Главным элементом механизма управления является кнопочная станция. За ручное перемещение рабочего стола и шпиндельной бабки отвечают маховики, управление которыми осуществляется с помощью следующих рукояток и упоров:

• быстрая подача передней бабки;
• перемещения пиноли;
• регулировка скорости рабочего стола;
• отключение автоматического хода и реверса стола.

Помимо вышеперечисленных узлов и деталей, важную роль играют следующие элементы:

1. Шлифовальная бабка. Отличается жесткостью конструкции. В зависимости от компоновки станка может представлять собой неподвижный или перемещаемый элемент. В нем расположен шпиндель, устанавливаемый на гидродинамические или другие опоры.
2. Балансировочный механизм. Снижает колебательные процессы во время рабочего цикла. Существуют модели как с ручной, так и с автоматической балансировкой станка.

1. Механизм правки рабочего инструмента. Регулирует форму контактного инструмента и поддерживает его функциональные возможности.
2. Узел подачи. Отвечает за перемещение шлифовального круга.
3. Задняя бабка. Является одним из элементов конструкции станков, для которых рабочим расположением заготовки является установка в центрах.
4. Люнеты. Специальные опоры для работы с деталями большой длины.

Возможные варианты компоновки

Наиболее распространенными способами компоновки круглошлифовальных станков являются:

• патронная;
• центровая;
• бесцентровая.

Важный фактор – наличие второго стола. В бесцентровых моделях башмак является неподвижным элементом.

Модели с неподвижным ножом нашли свое применение на автоматических сборочных линиях. Их ценят за высокие качественные характеристики, ведь такая компоновка обеспечивает стабильность расположения оси заготовки независимо от состояния шлифовального инструмента станка. Конструкция такого оборудования отличается высокой технологической сложностью за счет подвижной бабки и механизма для ее перемещения.

Листогиб своими руками

Чтобы не тратить деньги на покупную модель, можно собрать гибочный станок для листового металла своими руками. Изначально нужно рассчитать размеры, нарисовать чертеж, подготовить расходные материалы, инструменты.

Листогиб своими руками

Подготовка и оборудование

Чтобы сделать конструкцию своими руками, нужно подготовить:

• металлические швеллера;
• уголки, зависимо от длины рабочей части;
• дверные петли;
• арматуру или трубы малого диаметра для изготовления ручек;
• металлический лист, прутья для создания каркаса;
• деревянный брус.

Из инструментов нужна болгарка, сварочный аппарат, щётка по металлу.

Этапы сборки

При изготовлении самодельного станка для гибки листового металла своими руками нужно:

1. Нарисовать чертёж конструкции. Обозначить размеры, подвижные элементы.
2. Изготовить каркас с устойчивыми ножками из швеллеров, металлических прутьев. На рабочем столе закрепить лист металла. Всё скрепляется сварочным аппаратом. Швы зачищаются щёткой, покрываются антикоррозийным составом.
3. Закрепить уголки параллельно друг другу. Соединить их петлями. Это подвижный элемент, который нужно закрепить на рабочем столе.
4. На одном из уголков нужно наварить трубки, которые будут выполнять роль ручек.

Гибочные машины применяются для изгибания металлических листов под разными углами. Чтобы не покупать дорогое оборудование, можно собрать его самостоятельно. Для этого нужно рассчитать габариты листогиба, подготовить материалы, провести сборку.

Листогиб своими руками. Профессиональный

Виды круглошлифовальных станков

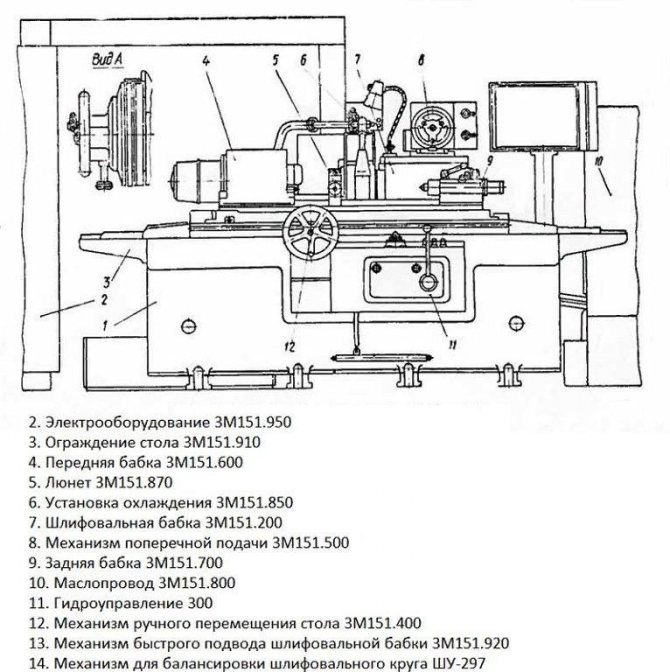

Пример компоновки станка ЗМ151

На практике на круглошлифовальных станках подвергаются обработке заготовки круглого или овального сечения. Шлифовка сложных деталей на этом оборудовании невозможна из-за специфики его конструкции. Это нужно учитывать при выборе модели станка.

Наиболее распространенными моделями круглошлифовальных станков является оборудование, в котором детали устанавливаются в центрах. Фиксация заготовки выполняется между передней и задней бабкой. Для повышения качества шлифования происходит вращение тела. При контакте его с абразивным диском происходит снятие излишка материала в виде металлической пыли стружки.

Кроме этой методики в последнее время набирают популярность так называемые бесцентровые круглошлифовальные станки. В них заготовка помещается на рабочий лафет и с одной стороны удерживается вспомогательным кругом, а другой подвергается шлифованию основным абразивом. Таким образом можно выполнить качественную тонкую обработку тонкостенных цилиндров или конусов. Степень прижатия регулируется с помощью системы автоматики.

Дополнительно необходимо учитывать такие особенности, которыми обладает круглошлифовальный станок:

• наличие поворотного стола. С его помощью можно осуществлять смещение заготовки относительно абразивного диска в горизонтальной и вертикальной плоскости;
• устройство механизма подач. Это может быть автоматизированный комплекс или его механический аналог. В последнем случае станки подобного типа применяют для чернового шлифования;
• возможность фиксации заготовки в центрах, патроне. Этот параметр относится только к оборудованию центрового типа.

В настоящее время выпускается большое количество моделей круглошлифовальных станков. Поэтому помимо выбора по конструктивным параметрам необходимо учитывать технические и эксплуатационные качества оборудования.

Круглошлифовальные виды станков

Эти станки предназначены для шлифовальной обработки деталей цилиндрической формы методом продольного и врезного шлифования. Круглошлифовальные станки имеют очень высокая точность обработки. Конструкция его представляет собой что-то среднее между токарным и шлифовальным станком. По сути он похож на точный токарный станок, где вместо резца шлифовальный круг.

У такого станка рабочий стол расположен в горизонтальном положении. Он предназначен для фиксации обрабатываемой металлической детали в центрах. Рядом расположен, так же горизонтально, шлифовальный круг. Такие станки бывают как с ЧПУ так и без.

Процесс обработки деталей на круглошлифовальном станке

Зафиксировать заготовку в центрах. Эту операцию как правило производят вручную;

Произвести настройку нужного положения шлифовальной бабки относительно детали;

Произвести старт вращательно-поступательного движения заготовки нажав на кнопку или рычаг станка;

Снятие станком верхнего припуска с заготовки с последующим смещением шлифовального круга на глубину следующего припуска.

Круглошлифовальный станок может выполнять операции как черновое и чистовое шлифование. Вид операции зависит от скорость вращения шлифовального круга и соответственно припуск на операцию.

Современные станки обладают рядом дополнений:

На одном шпинделе находится 2 или 3 шлифовальных круга. Это позволяет вести разную обработку без останова и замены инструмента. Смена шлифовального круга который будет сейчас обрабатывать происходит путем вращения “головы”.

Станок может иметь щуп для определения начального положения шлифования и проверки полученного размера детали после обработки.

Автоматическая балансировка шлифовального круга, что значительно упрощает наладку и делает процесс шлифования более точным.

Автоматическая правка при достижении определенной нагрузки на шпиндель. Крайне полезное приспособление как при чистовой так и при черновой обработке.

Основные технические характеристки круглошлифовального станка

Возможные максимально допустимые габариты, а также масса обрабатываемой детали;

Возможные диаметры обработки шлифованием, а именно максимальный и минимальный.

Параметры рабочего стола шлифовального станка:

Возможное смещение стола или максимальная длина обработки;

Возможная скорость быстрого хода;

Возможные углы поворота против и по часовой стрелке шпинделя шлифовального круга.

Методы круглошлифовальной обработки

-Продольная обработка

Сама заготовка базируется в центрах и при помощи привода передней бабки она начинает вращаться. В это время механизм подачи рабочего стола подает продольное перемещение заготовки относительно шлифовального круга.

-Глубинная шлифовальная обработка

Используется для шлифования коротких заготовок. За один проход может удалять весь припуск. При этом способе заготовка с помощью рабочего стола перемещается только в направлении шлифовального круга. Шлифование производится только торцом круга. Чем шире круг тем большую длину можно обработать этим методом. Уступами

Это разновидность глубинного шлифования разных поверхностей на разную глубину.

-Профильное

При этом процессе шлифования рабочий стол перемещается по двум координатам. Таким образом можно получить не очень плавные углы при переходе одной обработанной поверхности к другой. При использовании чпу возможно получение радиусов с незначительными ступеньками.

3Б153 станок круглошлифовальный универсальный. Назначение и область применения

Универсальный круглошлифовальный станок полуавтомат 3Б153 предназначен для шлифования наружных цилиндрических и конических поверхностей в условиях индивидуального и мелкосерийного производства.

Шлифование производится в неподвижных центрах.

Круглошлифовальный станок 3Б153 имеет поворотный верхний стол и поворотную шлифовальную бабку. Это дает возможность шлифовать не только цилиндрические, но и пологие конические поверхности. Индикаторное приспособление, облегчает точный отсчет угла поворота стола при шлифовании конусов.

Управление станком 3Б153 — однорукояточное. При помощи рукоятки управления включаются быстрый подвод-отвод шлифовальной бабки, врезная подача, включение и выключение вращения изделия и подачи СОЖ, включение хода стола и разгрузка насоса (в перерывах между обработкой деталей).

На станке 3Б153 можно выполнять следующие виды обработки:

• продольное и врезное шлифования при ручном управлении до упора или с прибором активного контроля в полуавтоматическом цикле;
• продольное шлифование до упора с поперечной автоматической периодической подачей, осуществляющейся при реверсе стола;
• шлифование торцевых поверхностей периферией круга.

Станок 3Б153 укомплектован магнитным сепаратором для очистки охлаждающей жидкости.

Шероховатость обработанных деталей при продольном шлифовании не ниже V9, при врезном V7—V/8.

Постоянство диаметра в любом сечении обработанной детали не более 0,008 мм.

Нецилиндричность в любом поперечном сечении не более 0,0032 мм.

Класс точности полуавтомата П.

Полуавтомат 3Б153 имеет следующие гидрофицированные движения:

• Продольное перемещение стола с бесступенчато регулируемой скоростью;
• Периодическая подача шлифовальной бабки в момент реверса стола;
• быстрый подвод-отвод шлифовальной бабки;
• врезная подача;

Отвод пиноли задней бабки с педальным управлением.

Модификации круглошлифовального станка 3Б153

3Б153у — упрощенный вариант станка, отличающийся отсутствием механизированной врезной подачи и полуавтоматического врезного цикла работы.

3Б153т — торцекруглошлифовальный станок применяется в серийном и крупносерийном производстве

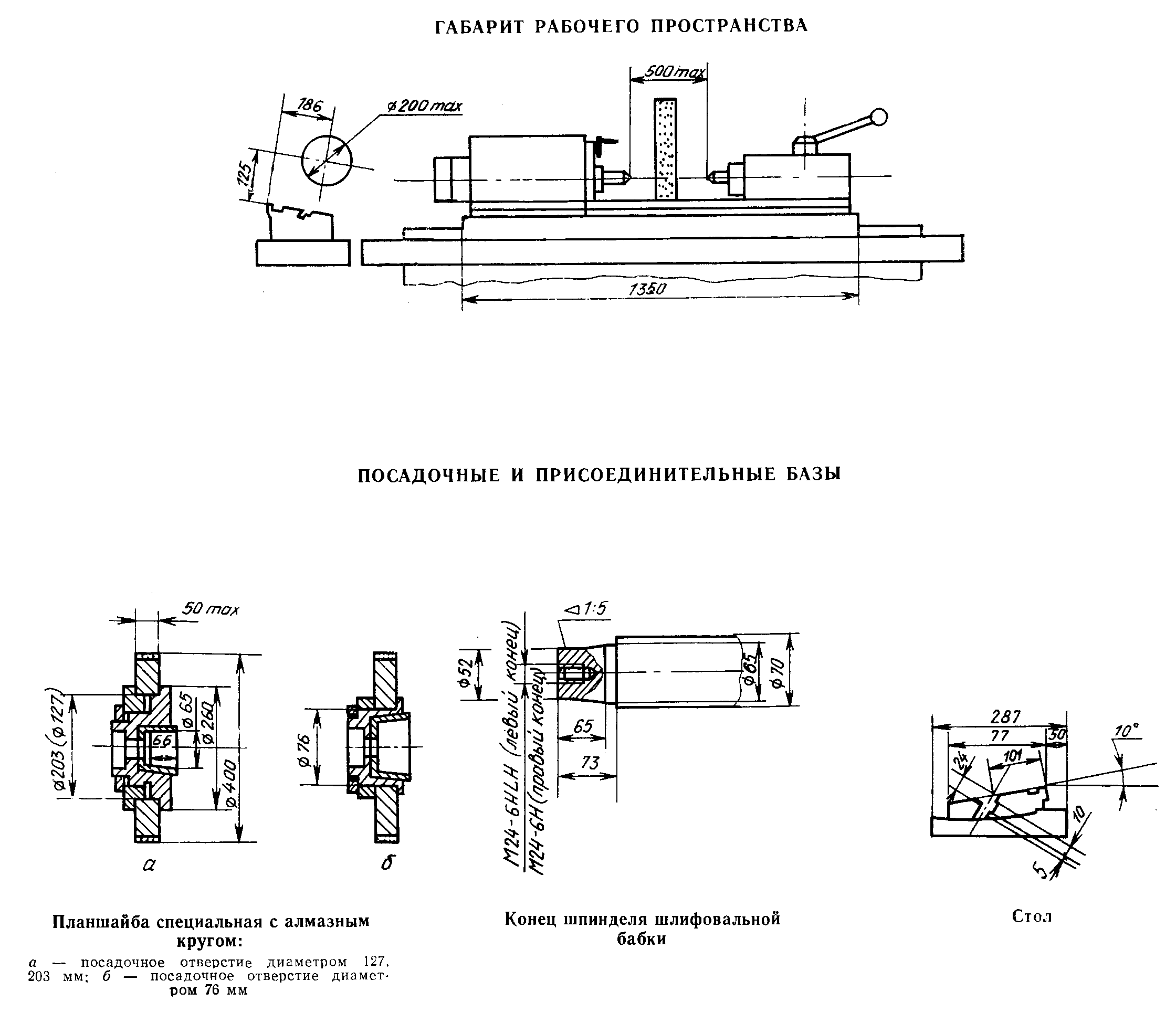

Технические характеристики круглошлифовального станка 3Б153

Станок разработан в 1973 году. Разработчик: Ленинградское СКБ прецизионного станкостроения, СКБ ПС, г Ленинград.

Изготовитель: Вильнюсский завод шлифовальных станков, г Вильнюс.

Основные параметры и размеры по ГОСТ 11654.

• Наибольший диаметр устанавливаемой заготовки — Ø 140 мм
• Рекомендуемый диаметр шлифуемой заготовки — Ø 20..60 мм
• Наибольшая длина устанавливаемой заготовки — 500 мм
• Наибольшая длина шлифуемой заготовки — 450 мм
• Максимальный вес устанавливаемой заготовки — 20 кг
• Мощность главного привода — 5,5 кВт
• Вес станка полный — 4,1 т

Устройство и принцип работы

Понять принцип работы проще, когда известны ключевые узлы станка. К ним относятся:

1. Неподвижная станина. Основание, которое удерживает на себе остальные элементы оборудования. На ней устанавливаются устойчивые ножки. Компактные модели могут комплектоваться колёсиками для перемещения по мастерской.
2. Бабка, на которой закрепляется шпиндель с шлифовальным кругом.
3. Суппорты, ножи.
4. Коробка скоростей.
5. Устройство для изменения положения оснастки.
6. Тиски для удержания заготовки.
7. Панель управления.
8. Направляющие, по которым перемещается стол.
9. Рабочая поверхность для размещения деталей.

ЧПУ

Это система, подразумевающая автоматизацию работы.

Числовое Программное Управление дает возможность привести обработку изделий почти к полному автоматизму. Вот его положительные стороны:

1. Высокая точность шлифования. Механизм, на котором крепится и подается круг позволяет получать размеры, имеющие отклонение всего в несколько сотых миллиметра.
2. Увеличивается производительность. Большинство этапов процесса обработки выполняются автоматически, а значит – не требуют вмешательства рабочего.
3. Снижается риск получения брака. Снижение количества этапов, на которых задействован человек, позволяет уменьшить вероятность образования бракованной продукции.
4. Снижаются затраты на производство. Один оператор может контролировать несколько станков одновременно.

Станок с ЧПУ встречается намного реже остальных. Они применяются на больших серийных производствах, и чтобы эффективно внедрить их в работу, нужен большой объем выпускаемой продукции, который позволит окупить стоимость оборудования. Цена станков с ЧПУ значительно выше, чем прочих агрегатов.

Особенности круглошлифовальных станков

Управление осуществляется вручную с помощью механических, гидравлических приводов. Также многие современные установки оснащены панелью числового программного управления (ЧПУ), которая позволяет автоматизировать большинство производственных процессов. Это не только упрощает задачу рабочего, но и благоприятно сказывается на качестве обработки.

Для допуска к установке (как с панелью ЧПУ, так и без нее) рабочий должен пройти соответствующее обучение. Также он должен пройти инструктирование относительно правил техники безопасности на рабочем месте

Во время работы человек должен соблюдать осторожность, чтобы не повредить деталь и не нанести вред своему здоровью. В зависимости от конструкции различают такие разновидности установок:

• Простой станок. На таких установках можно менять только угол наклона стола, на котором закреплена основная деталь, а шлифовальный диск имеет фиксированное положение. Это позволяет обрабатывать детали конусной формы с малым углом при вершине. Фиксированное расположение диска ухудшает универсальность системы, однако заметно снижает его стоимость. Поэтому в случае небольших производств (автомастерские, домашнее строительство) покупка простого станка может быть оправданным решением.
• Универсальный круглошлифовальный станок. На таких системах можно вращать как стол, так и обрабатывающий диск. Это позволяет шлифовать все виды деталей (плоские, конусные, торцевые, переменного диаметра), а также отдельные отверстия внутри заготовок. Универсальный круглошлифовальный станок обычно оснащается ЧПУ, что позволяет заметно увеличить качество обработки. Такие установки дороже простых систем, а обычно их применяют в промышленности (машиностроение, ремонт кораблей или самолетов, производство оружия).

Хонинговальные станки

Окончательной операцией почти каждого технологического процесса изготовления детали из металла это хонингование. Как Вы можете понять лучше всего для этой операции подходит именно хонинговальный станок.

Конструкция оборудования и принципы его работы очень похожи на работу внутришлифовального станка. Отличие этих двух станков только одно это то, что деталь не закрепляется на столе и он имеет более длинный шпинделя

На шпиндель крепится приспособление для крепления различных абразивных материалов и разной формы.При работе нужно обращать внимание на плвность возравтно поступательного движение шпинделя ходинговального станка-это самое важное движение этого оборудования, поэтому при малейшем изменении лучше устранить его нарушение. Причины таких проблем у ходинговальных станков это или износ направляющих или появление пыли под ними

В процессе обработки в зону обработки подается СОЖ для удаления частицы абразива и охлаждения детали.

Конструктивные особенности оборудования

Рабочий блок станка

Принцип работы круглошлифовальных станков основан на прижиме заготовки с помощью направляющего круга либо монтажа в центах. Обработка при этом выполняется путем касания рабочего вращающего абразива с поверхностью детали. Таким образом выполняется равномерное удаление материала с формированием оптимального показателя шероховатости.

Классическая компоновка станка представляет собой сочетание токарного и шлифовального. Для фиксации заготовки в конструкции предусмотрен специальный блок. Это может быть система патронов, удерживающих деталь в горизонтальном положении. Альтернативным вариантом является применение дополнительного круга, который придавливает заготовку к абразиву.

Круглошлифовальный станок имеет следующие преимущества использования:

возможность обрабатывать детали с различными габаритами

При этом важно учитывать их массу;
точная настройка параметров. Для обеспечения высокого качества шлифовки рекомендуется приобретать модели с автоматической подачей;
выбор модели станка под конкретные производственные задачи

Это обеспечит максимальную производительность и снизит себестоимость продукта.

Однако для выбора оптимальной модели станка необходимо детально ознакомиться с их разновидностями и эксплуатационными качествами. Все зависит от конфигурации обрабатываемых деталей, а также требований к качеству шлифования.

Область применения

Круглошлифовальные станки применяются для наружной обработки цилиндрических и конических деталей из черного и цветного металла методом продольного, врезного и глубинного шлифования в условиях единичного, серийного и массового производства в сфере металлургии, машиностроения на производственных участках в цехах предприятий. Также упомянутое оборудование нередко можно встретить в лабораториях и исследовательских подразделениях заводов и фабрик. Компактные круглошлифовальные станки активно используются в ремонтных мастерских, на станциях обслуживания транспортных средств, в гаражах. Помимо этого, агрегаты применяются в мастерских профессионально-технических учебных заведений, готовящих специалистов станочников.

Особенности круглошлифовальных станков

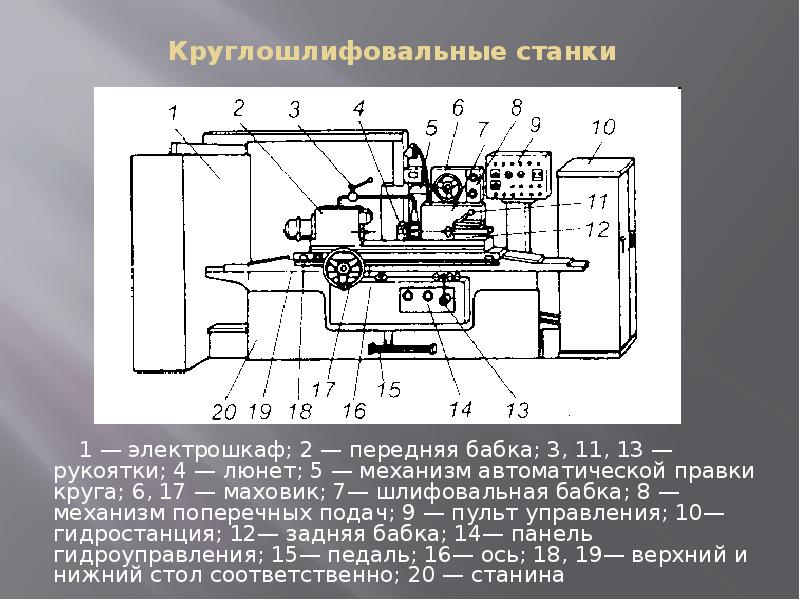

Конструкция оборудования включает в себя следующие элементы:

• станина;
• верхние и нижние столы;
• устройство для внутренней шлифовки;
• пиноль;
• крепления для шлифовальных кругов;
• передняя бабка;
• электрошкаф;
• механизм правки абразивного круга;
• пульт управления.

Мы предлагаем купить станок круглошлифовальный, который дает возможность с высокой точностью обрабатывать любые металлические поверхности. Примечательно, что рабочие столы этих агрегатов могут быть оснащены дополнительными ребрами жесткости для повышения прочности и получения возможности работы с крупногабаритными деталями, демонстрирующими значительную массу. Гидравлические системы подачи заготовок обеспечивают циклическую обработку деталей с минимальными временными затратами.

В каталоге нашей компании можно купить круглошлифовальный станок с направляющими скольжения, которые закрыты специальными кожухами для предотвращения загрязнения. По ним перемещаются столы, приводимые в движение ручным механизмом или гидравлической системой. Наличие откидного индикаторного устройства на передней части высокопрочной станины позволяет с высокой точностью контролировать перемещения стола. Сегментные самоустанавливающиеся подшипники, на которые монтируется шпиндель шлифовальной бабки, обеспечивает жесткость опоры и повышенную точность вращения.

, поставляющая заказчикам из России и ближнего зарубежья оборудование для обработки металлических деталей, дает клиентам возможность купить станок круглошлифовальный с электроблокировкой двигателя шлифовальной бабки, защищающей оборудование от перегрузок. Примечательно и то, что наклонная рабочая поверхность агрегата помогает перемещать заднюю и переднюю бабки без потери соосности. В качестве инструмента для абразивной обработки деталей применяются шлифовальные круги различной зернистости и твердости. Для их правки используются специальные устройства с твердосплавными дисками.

Преимущества круглошлифовальных станков

Мы советуем посетителям купить круглошлифовальный станок, демонстрирующий такие плюсы, как:

• безопасность в использовании при соблюдении всех правил работы с оборудованием;
• автоматическая система смазки шпиндельных бабок, снижающая износ и увеличивающая срок эксплуатации шпинделей;
• система, дающая возможность регулировать скорость продольной передачи без рывков;
• ускоренная подводка и отведение шлифовального круга для экономии времени и увеличения производительности;
• высокая надежность в применении, обусловленная безупречным качеством комплектующих, из которых собираются круглошлифовальные промышленные станки;
• наличие эффективной системы охлаждения, позволяющей снижать температуру шлифовального круга в ходе вращения и продлевающей срок его использования;
• гидравлическое или ручное (механическое) высокоточное перемещение рабочих столов и шпиндельных бабок;
• устойчивость формы рабочей зоны при колебаниях нагрузки;
• приспособления, обеспечивающие быстрый съем фланцев и при необходимости их замену;
• наличие брызгозащитных щитков, предохраняющих попадание загрязненной металлическими частицами жидкости на одежду оператора;
• возможность установки магнитных сепараторов или бумажных фильтров для охлаждающей шлифовальный круг системы;
• надежные и долговечные электрические двигатели, умеренно потребляющие электроэнергию;
• стабильное качество обработки;
• ремонтопригодность и возможность замены узлов.
