Полезные советы по корончатому сверлению

Советы по выбору инструмента

По сравнению со спиральными сверлами коронки по металлу являются дорогим и достаточно сложным в применении инструментом, поэтому они выпускаются довольно ограниченным количеством производителей. Высокую репутацию на российском рынке имеют корончатые сверла фирмы Karnasch, а также таких известных торговых марок, как Kornor, RUKO, Rotabroach, Bosch, ТИЗ и «Энкор». При выборе коронки по металлу в первую очередь необходимо ориентироваться на производственные задачи, для решения которых она приобретается

Важно заранее представлять, по какому металлу или сплаву предстоит работать, каковы будут диаметр и глубина сверления, в также возможности своего электроинструмента в части мощности и типа посадочного гнезда. Все производители в своих каталогах приводят не только геометрические параметры и типы хвостовиков коронок по металлу, но также указывают, для сверления каких материалов он предназначен

Кроме того, в них можно найти рекомендуемые режимы резания и скорости расхода СОЖ. На рисунке ниже представлено описание корончатого сверла серии HARD-LINE с твердосплавными напайками и хвостовиком Weldon из каталога фирмы Karnasch.

Достоинства и недостатки

Корончатые сверла получили широкое распространение в металлообработке благодаря сочетанию ряда положительных свойств, среди которых можно выделить следующие:

При помощи данного инструмента можно получить на простом оборудовании отверстия диаметром до 200 миллиметров. В то время как обычные спиральные сверла вырезают металл по всему сечению отверстия, корончатые обрабатывают его только по периметру. Соответственно, количество вырезаемого металла значительно меньше. Поэтому происходит значительная экономия затрачиваемой на работу энергии.
При сверлении крупных отверстий обычными сверлами нужно предварительно выполнять пилотные пазы небольших диаметров. Затем происходит переработка в стружку всего объема материала, находящегося внутри будущего отверстия. Корончатое сверло выполняет отверстие за одну операцию и значительно быстрее. Таким образом, их применение приводит к экономии времени на работу и повышает производительность процесса.
Конфигурация режущего профиля сверла коронки благоприятствует получению высоких показателей шероховатости внутренней поверхности отверстия. Добиться такой чистоты поверхности обычными сверлами очень трудно. Для этого будет необходимо дополнительно обрабатывать металл при помощи других технологических операций механической обработки.
Кольцевые сверла по металлу из быстрорежущей стали прослужат в работе очень долго, поскольку они могут поддаваться многократной заточке. Причем режущие кромки можно восстанавливать до тех пор, пока это позволяет постепенно уменьшающаяся длина инструмента. Конечно, режущий профиль зубьев имеет довольно сложную конфигурацию, а поэтому правильная заточка требует определенной квалификации мастера или наличия чертежа, на который можно ориентироваться.
При помощи кольцевых сверл можно сверлить отверстия не только на плоских поверхностях, но и в деталях со сложной криволинейной поверхностью. Работа со спиральными сверлами в таких случаях предполагает множество подготовительных операций и применение различных хитростей. Коронками же можно с легкостью сверлить трубы. Обработку труб больших диаметров, которые невозможно поместить в станок, можно легко осуществить с помощью магнитных сверлильных станков с установкой в патрон корончатого сверла. Для этого хорошо подходят сверла из быстрорежущей стали.
Благодаря своей конструкции сверлильные коронки имеют значительно меньший вес по сравнению с традиционным инструментом. Особенно эта разница велика на больших диаметрах. Маленькая масса позволяет работать корончатыми сверлами на маленьких сверлильных станках и даже на ручном электроинструменте.
Проводить операцию механической обработки с помощью корончатого сверла по металлу значительно проще, чем спиральным инструментом. Данный инструмент даже без подготовительных операций хорошо центрируется и позволяет получить ровное перпендикулярное к поверхности отверстие.
При установке на металлообрабатывающие станки специальных сборных корончатых сверл легко добиться хорошего охлаждения и смазки инструмента. Смазывающе-охлаждающая жидкость подается к зоне обработки через внутреннее отверстие в инструменте, а поэтому попадает на режущую кромку в достаточном количестве.

Несмотря на огромное количество вышеперечисленных достоинств, кольцевое сверло по металлу имеет и несколько весомых недостатков, среди которых можно выделить следующие два:

При помощи этого инструмента можно получить в металле только лишь сквозные отверстия. Для выполнения глухих отверстий придется применять другой режущий инструмент.
Более распространены корончатые кольцевые сверла, режущая часть которых выполнена из наплавленных твердосплавных зубьев. Такой инструмент не поддается затачиванию зубьев, а поэтому после того как его режущие свойства ухудшились, он приходит в состояние негодности.

Где применяются?

Свёрла данного типа можно применять на оборудовании с небольшой мощностью. Например, использование магнитного станка, мощность которого варьируется от 800 до 1000 кВт. Если применить на нём кольцевое сверло, то можно получить отверстие диаметром от 30 до 35 мм. Если в этих же условиях использовать спиральное сверло, то при той же мощности отверстие будет намного меньше.

В работе с такими свёрлами не требуется больших физических усилий и особой подготовки, а точность и качество обработанных поверхностей будет намного выше, так как снижается шероховатость отверстия. Есть возможность проделывать отверстия внахлёст. Во время работы получаются только сквозные отверстия.

Во время работы сверла издают минимум шума. С их помощью в комплексе с другими инструментами можно:

исполнять многоинструментальную обработку;
получать отверстия в бетонных и каменных конструкциях, в керамической плитке и природном камне;
выполнять горизонтальное бурение для прокладки инженерных коммуникаций.

Советы по использованию

А Вы пользуетесь насадками для дрели?

Постоянно!Хочу попробовать

Для различных материалов и типов наконечников требуется определённая скорость шлифования. Она соответствует числу оборотов инструмента. Поэтому для эффективной работы следует выбирать дрель с широким выбором скоростей вращения двигателя.

Простое строение многих элементов оснастки позволяет изготовить их самостоятельно. Это особенно актуально для барабанных и мягких наконечников, а также тарелочных моделей с присоединяемыми шлифовальными листами.

Для удобства выполнения задач можно также создать специальный держатель, фиксирующий сверлильный агрегат параллельно столу, что позволит применять его в качестве станка для заточки и шлифовки.

Большой ассортимент всевозможных приспособлений для дрели помогает сэкономить на покупке дорогих устройств, выполняющих аналогичные функции. Это позволяет при помощи одного прибора выполнять широкий спектр задач в домашних условиях.

О преимуществах

Если сравнивать коронки для металла с другими видами сверл, то здесь можно выделить сразу несколько наиболее важных преимуществ.

К таким можно отнести:

благодаря особой конструкции отверстие можно выполнять по контурам;
для работы не придется использовать устройства с усиленными проводами;
с помощью таких насадок можно получить отверстия с шероховатой внутренней поверхностью – другими виды насадок не позволяют этого добиться;
насадки подходят для работы любого сверлильного оборудования – дрели, станки, фрезеры и токарные станки;
коронки для металла позволяют проводить многоинструментальную обработку;
площадь соприкосновения сверла и поверхности, которая подвергается обработке, довольно заметна;
за один проход можно обработать сразу несколько металлических слоев.

Сам процесс сверления с использованием коронок для металла отличается повышенной производительностью. Весь рабочий процесс выполняется не только быстро, но и с максимальной точностью. Ни одна сверлильная насадка не может гарантировать таких качеств. Кроме того, выполнение работы не сопровождается большим количеством шума. При этом сами коронки для металла являются экономичными и эргономичными. За один оборот корончатой насадки можно удалить достаточно большое количество металла.

Виды твердосплавных коронок для дрелей

Производители выпускают кольцевые фрезы в больших масштабах. Исходя из этого, следует разделить их на такие варианты разновидностей:

Изделия, применяемые для работы в магнитных дрелях. Это самые прочные корончатые сверла, характеризующиеся высокой надежностью и эффективностью
Материалы из быстрорежущих видов стали. Такие насадки не покрываются дополнительными слоями из победита или алмазного напыления. Высокая стойкость к разрушению обусловлена добавлением в состав стали кобальта в количестве от 5% до 8%
Твердосплавные кольцевые фрезы, которые характеризуются наличием зубьев из металла твердого сплава

В зависимости от инструмента, на котором планируется применять корончатые сверла, изделия имеют отличительные виды хвостовиков.

Это интересно! Коронки в своей конструкции имеют небольшие отверстия по всему периметру. Эти отверстия предназначаются, чтобы чаша в процессе функционирования охлаждалось воздухом.

Сверление отверстия в металле коронкой

Коронки под дрели продаются как в единичном экземпляре соответствующего диаметра, так и в наборе разных размеров. Стоимость изделий хорошего качества в наборе составляет от 4 тысяч рублей.

Преимущества и обзор насадок на дрель для резки древесины и металла

Приспособления для резки металла или древесины применяются в тех случаях, когда отсутствует возможность выполнить данную процедуру другим способом. Кроме этого, они будут полезны, если нагрев листового материала при раскрое нежелателен.

Преимущества насадок перед болгаркой:

Насадки для резки дерева и металла способны выполнять свои функции быстро и качественно

Высокое качество реза.
Возможность выполнить в материале отверстия любых форм.
Нет необходимости в покупке расходных материалов (дисков на болгарку).
Простая система пользования.
Некоторые насадки могут выполнять резку листового пластика определенной толщины.
Если для работы используется аккумуляторная дрель, инструмент становится мобильным. Он не зависит от электросети и может эксплуатироваться в полевых условиях.
Небольшой вес.

Обзор насадок на дрель для резки листового металла

Для нарезки металлических листов применяются три типа насадок: «Сверчок», «Ножницы» и «Бобер». Каждая из них имеет свои особенности, строение и рассчитана на раскрой материала определенной толщины.

В процессе применения насадки «Ножницы» на дрели вращение патрона на инструменте преобразуется в возвратно-поступательные движения. В результате этого специальная матрица выбивает в металле полоску и отделяет материал. Толщина этой линии составляет 3,1 мм. При подобном способе раскроя листов срез получается качественным и ровным. Насадка «Ножницы» позволяет полностью отказаться от доработки краев на металле или свести ее к минимуму.

Насадка «Сверчок» способна нарезать не только листовой металл, но также подходит и для пластика

Насадка «Бобер» работает аналогичным образом, только с ее помощью можно делать как прямые, так и криволинейные резы, минимальный радиус которых составляет 12 мм.

Насадку на дрель «Сверчок» можно считать универсальным приспособлением, поскольку с ее помощью можно нарезать не только металлические, но и пластиковые листы. В некоторых случаях она может использоваться для раскроя профильных изделий. Устройство оснащено двумя режущими головками, обеспечивающими идеально ровный срез.

Таблица, отображающая ограничения на обработку материала по толщине:

Тип материала	Рекомендуемая толщина, мм
«Высечные ножницы»
Нержавеющая сталь	до 0,8
Латунь и медь	до 1,5
Алюминий	до 2
«Сверчок»
Нержавеющая сталь	до 1,2
Сталь	до 1,5
Алюминий	до 2
Пластик	до 2
«Бобер»
Нержавеющая сталь	до 1,3
Сталь	до 1,8
Алюминий	до 2

Основные виды насадок на дрель для резки дерева

Насадка, предназначенная для раскроя древесины, имеет довольно сложное строение. Этот механизм по принципу действия напоминает лобзик. С помощью данного приспособления можно резать дерево, толщина которого не превышает 2 см, а также раскраивать фанерные листы и древесно-стружечные плиты.

Кроме этого, насадку-пилу на дрель можно использовать не только для дерева, но и для резки пластмассы и тонких листов стали. По этой причине данное приспособление будет весьма полезным дополнением к набору инструментов в домашней мастерской. Стоит заметить, что стоимость такой насадки очень высока, это обуславливается сложным строением ее механизма.

В продаже можно найти целые наборы, которые включают:

саму насадку (механизм);
три сабельных пилки разной конфигурации;
шестигранный ключ для патрона.

Насадка на дрель в виде пилы подходит для дерева, пластмассы и даже тонких листов стали

Сабельные пилки изготавливаются из прочного пластика. Съемные приспособления в комплекте различаются по длине и форме зубцов. От конфигурации этих изделий зависит область их применения. Существуют такие виды пилок:

для раскроя древесины;
для быстрого реза по дереву;
для резки металла (пилка имеет небольшую длину и усажена мелкими зубцами).

Съемные пилки из пластика имеют небольшой вес, а потому очень удобны в использовании. В замке насадки фиксируются спецвинтом.

О параметрах и характеристиках

Самой главной характеристикой коронок является их диаметр. От этого зависит то, каким будет размер будущего отверстия, получаемое с помощью дрели или другого сверлильного инструмента. Кроме того, от диаметра зависят и другие параметры оснастки. К примеру, это прямо влияет на тип фиксации и длину хвостовика.

По стандарту диаметр коронок может колебаться от 1,4 до 18 миллиметров. Что касается глубины сверления, то она может достигать 40 миллиметров. Данное значение является максимальным для коронок всех типов

В процессе выбора следует обратить внимание на то, имеется ли в комплекте с коронкой центрирующий элемент, то есть сверло. С его помощью можно выполнить разрезы с максимальной точностью без каких-либо отклонений

В большинстве случаев коронки для металла изготавливают из комбинированных материалов. Другими словами, для создания основания несущего цилиндра может быть использована твердосплавная сталь. А вот основная рабочая поверхность обычно изготавливается из победита.

Виды твердосплавных коронок для дрелей

Изделия, применяемые для работы в магнитных дрелях. Это самые прочные корончатые сверла, характеризующиеся высокой надежностью и эффективностью
Материалы из быстрорежущих видов стали. Такие насадки не покрываются дополнительными слоями из победита или алмазного напыления. Высокая стойкость к разрушению обусловлена добавлением в состав стали кобальта в количестве от 5% до 8%
Твердосплавные кольцевые фрезы, которые характеризуются наличием зубьев из металла твердого сплава

Сверление отверстия в металле коронкой

Как пользоваться коронкой по металлу

› Интересное

17.12.2019

Коронка по металлу предназначена для сверления сквозных отверстий большого диаметра в листовом и профильном металлопрокате. Это один из немногих режущих инструментов, который не только в обиходе, но и в профессиональной литературе имеет несколько параллельных наименований. В ГОСТ 17013-71 он присутствует под названием кольцевое сверло.

Но поскольку он имеет трубчатую конструкцию рабочей части, в учебниках по металлообработке и каталогах российских производителей нередко упоминается как полое или трубчатое сверло. При сверлении таким инструментом процесс резания осуществляется зубьями, расположенными равномерно по окружности его рабочего торца. По внешнему виду такая конфигурация режущей части напоминает корону, поэтому еще одно название коронки по металлу — корончатое сверло.

А поскольку по своему внешнему виду и принципу действия она больше соответствует фрезерному инструменту, то можно встретить и еще одно название – кольцевая фреза.

Виды коронок по металлу

Классификация корончатых сверл по металлу производится по следующим основным признакам:

материалу режущих зубьев коронки;
виду хвостовика;
конструкции рабочей части;
геометрическому размеру (в том числе максимальной глубине сверления).

Существует два базовых типа режущей части коронок по металлу: с зубьями из быстрорежущей стали и из твердосплавных материалов. Первые дешевле и менее производительны, но тем не менее гораздо эффективнее обычного сверлильного инструмента. Вторые работают на более высоких скоростях резания и, как правило, применяются при сверлении высокохромистых сталей и твердых сплавов. Самыми дешевыми являются биметаллические коронки по металлу, у которых режущая часть изготовлена из быстрореза, а основной корпус — из обычной конструкционной стали.

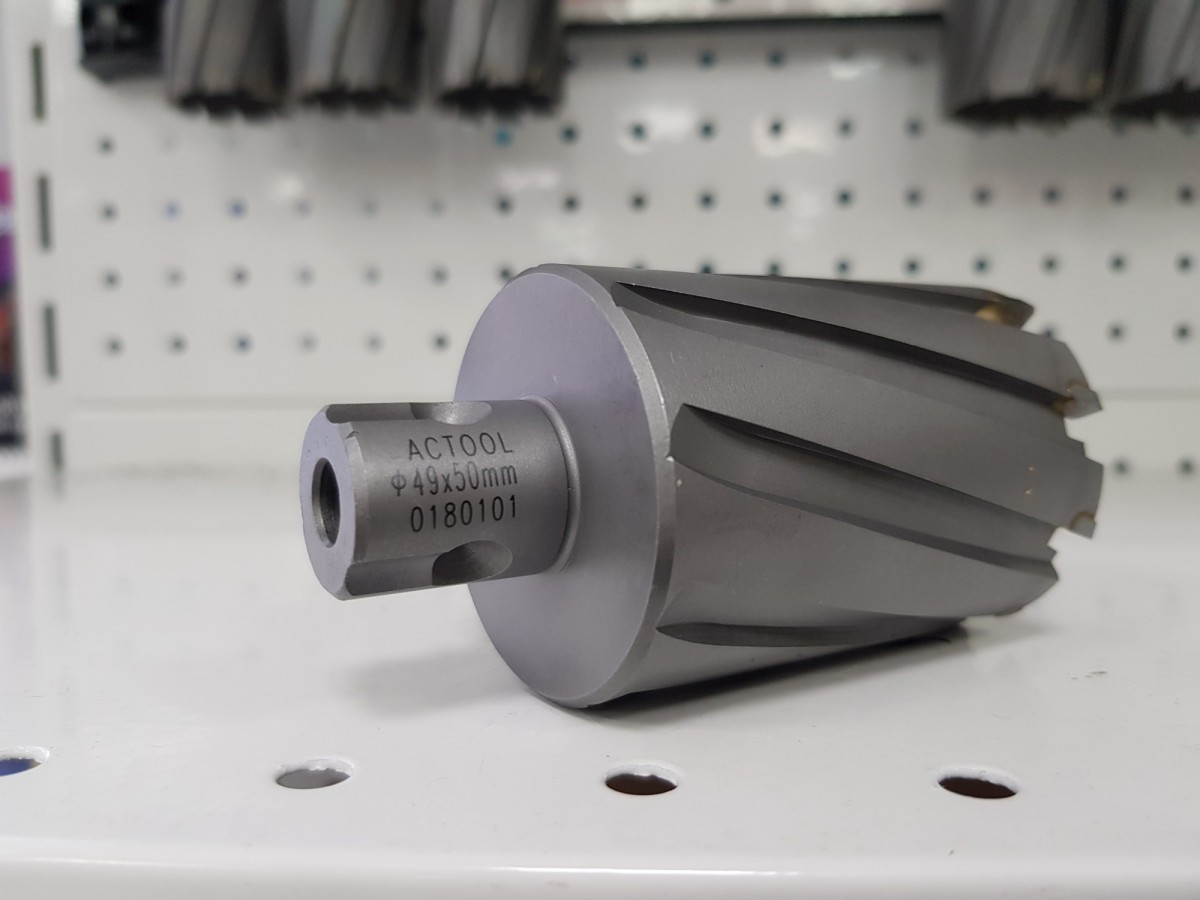

У корончатых сверл самым распространенным типом хвостовиком является Weldon. Кроме него, выпускается инструмент с хвостовиками Nitto, которые совместимы с Weldon, а также по стандарту немецкой фирмы Fein, чьи хвостовики подходят только к электроинструменту этого предприятия. Рабочая часть коронок по металлу характеризуется количеством режущих зубьев и, соответственно, количеством спиральных канавок и ленточек, которых может быть от четырех до шестнадцати и более.

Многие производители в отдельную группу выделяют инструмент с удлиненной рабочей частью, предназначенный для глубокого сверления, а также коронки для сверления железнодорожных рельсов.

Твердосплавные коронки по металлу

В твердосплавных коронках по металлу режущие зубья из твердых сплавов крепятся к корпусу пайкой, поскольку все три поверхности у них являются рабочими. Это более высокопроизводительный инструмент, способный работать на высоких скоростях по легированным металлам, нержавейке и сплавам алюминия с высоким содержанием кремния.

По сравнению с монолитными коронками по металлу из быстрореза он менее устойчив к вибрациям и переменным нагрузкам. Один из его главных недостатков — это сложность замены или переточки режущих зубьев в случае их затупления или поломки.

Также существуют корончатые сверла с алмазной режущей частью, но они не предназначены для работ по металлу.

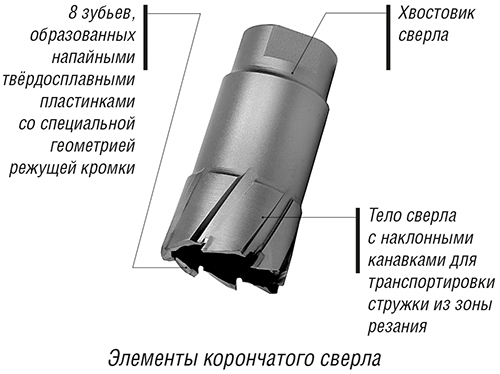

Конструкция и характеристики корончатых сверл

Несмотря на особенности отдельных моделей базовые конструкции всех коронок по металлу примерно одинаковы. Все они состоят из хвостовика, направляющей части со спиральными канавками и режущей коронки, состоящей из четного числа зубьев (см. рис. ниже).

Направляющая часть у такого инструмента полая. При сверлении в ее внутреннее пространство продвигается керн из металла, который по окончании операции выбивается специальным толкателем. Центральный канал проходит насквозь через весь корпус. В него вставляется заостренный на конце толкатель (часто подпружиненный), который, кроме выталкивания металлического керна, служит для центровки коронки по металлу перед началом сверления.

Коронки по металлу, предназначенные для обычных дрелей, имеют небольшой диаметр и цилиндрические хвостовики.

Как разобраться в маркировке

Правильно выбирать инструмент для сверления изделий, изготовленных из металла, помогает маркировка. Разобраться в ней несложно. Маркировка сверл в зависимости от их рабочего диаметра содержит следующие сведения о представленном инструменте.

На миниатюрные изделия, диаметр которых не превышает 2 мм, маркировка вообще не наносится.
В маркировке сверл, диаметр которых находится в диапазоне 2–3 мм, содержится информация о марке стали, из которой они изготовлены, а также о размере их поперечного сечения.
Маркировка сверл по металлу диаметром от 3 мм содержит в себе следующие данные: рабочий диаметр, марка стали, оттиск логотипа компании-производителя.

Так, буква «Р» в маркировке сверл по металлу означает, что они изготовлены из быстрорежущей стали. В составе стальных сплавов, используемых при изготовлении сверл для работ по металлу, могут содержаться дополнительные вещества, улучшающие их эксплуатационные характеристики. Такими веществами, в частности, могут быть молибден, который обозначается буквой «М», и кобальт, обозначаемый в маркировке литерой «К».

Маркировка сверл наносится на хвостовик изделия

Зарубежные производители включают в маркировку более развернутую информацию о представленном инструменте. Решив приобрести такие сверла, вы получите из их маркировки следующие данные:

название страны-производителя;
торговый знак компании-изготовителя;
марка стального сплава;
рабочий диаметр инструмента;
класс точности;
короткие рекомендации по материалам, со сверлением которых может справиться такой инструмент.

Заключение

Обработка плотного и жесткого металла нечасто входит в перечень ремонтных бытовых мероприятий. Обычно такие операции связаны с выполнением ответственных строительных или производственных работ. Например, коронки твердосплавные по металлу могут использоваться при сверлении труб. Если речь идет о прокладке магистральных сетей, то предпочтение стоит отдавать мощным производительным насадкам. Однако в случае с цветными металлами и другими мягкотельными материалами больше внимания уделяют конструкционному устройству, иначе коронка может повредить цельную структуру за пределами зоны резки. Многое будет зависеть и от технических характеристик рабочего инструмента.

Перед выбором коронки следует определить пределы мощности, на которых дрель или перфоратор в принципе смогут осуществлять сверление с таким оснащением. Аппарат должен справляться и с нагрузками, транслируемыми от сверла, и с тепловой отдачей, возникающей при механическом трении оснастки.
