Как изготовить лифт для фрезера своими руками

Как сделать своими руками?

С самого начала стоит оговориться, что делать самостоятельно универсальную каретку для ручного фрезера не стоит. Это практически прецизионное изделие, и изготовить такую модель в домашних условиях почти невозможно. Если нужно выполнять ответственные работы на профессиональном уровне (к примеру, производить и устанавливать двери в больших масштабах), то можно обойтись более простыми решениями (о которых сейчас и пойдет речь). Речь идет про наборы шаблонов, которые выполняют из:

стали;
оргстекла;
текстолита.

Но именно отсюда следует, что ограничиваться только предложениями официальных поставщиков глупо. Они продают в основном каретки на наиболее востребованные петли и другие детали, а спектр таких видов фурнитуры не закрывают даже и на треть.

Изготавливая шаблон (каретку), следует с самого начала смотреть, чтобы размеры устанавливались максимально точно. Простейшая конструкция, рассчитанная на работу с заготовками от 50 см и крупнее, делается из:

металлического уголка 30х30;
шпилек категории М10 (комплектуемых подходящими шайбами и гайками);
фанерного листа 60х20 см с толщиной 0,8 см.

Шпильки следует закрепить в столешнице. Для их фиксации используют отверстия под верстачные упоры. Гайки затягивают снизу. Работа занимает примерно 2—2,5 часа. Поскольку каретка используется подвижная, ее легко настраивать на некоторую высоту.

Придется только перемещать гайки на каждой из шпилек. Подобным же образом удается задавать слабый наклон фрезера. Чтобы работать с заготовками, требующими крепления под кареткой, края зажимают струбцинами на верстак. Альтернативное решение — притягивание краев к шпилькам. Выбор зависит от собственного вкуса и технической целесообразности.

Обязательно необходимо использовать чертежи фрезерных кареток. На фото приведен один схематичный вариант — без указания размеров, но все должно быть понятно. Увы, придется схемы с размерами или рисовать самостоятельно, или искать долго и упорно — найти в открытых источниках готовые образцы довольно сложно. Возможен и еще один вариант изготовления — получение каретки с салазками. Она сможет разровнять поверхность на довольно крупных площадях.

Для полностью самостоятельной работы понадобится циркулярная пила. Если ее нет, всегда можно заказать полный комплект деталей на ближайшем мебельном производстве. Потребуется приготовить, кроме циркулярной пилы:

МДФ в листах;
саморезы для дерева;
фрезер, для которого готовится каретка (как образец, для точной подгонки);
торцовочную пилу;
комплект струбцин;
сверла и шуруповерт для их закручивания;
угольник Свенсона;
строительную рулетку;
карандаш или маркер;
линейку.

Ширина полосок определяется тем, какую высоту бортиков оптимальной считают сами мастера. Следующий шаг — промер ширины основания фрезера. Широкая полоса должна делаться с некоторым запасом, чтобы гарантировать свободу маневра при работе. Завершают подготовку фрезерной каретки выпилыванием бортиков. Далее останется:

смонтировать основание, стягивая боковины струбцинами;
проверить точную подгонку углов;
пробить пилотные отверстия для шурупов;
прикрепить бортики при помощи саморезов 5 см;
отрезать панель по длине;
вырезать боковины;
по желанию обрезать стенки по краям (если это нужно эстетически).

Как сделать своими руками

Чтобы сделать лифт своими руками необходим определенный набор инструментов, а также инструкции и чертежи. Есть несколько вариантов из чего собрать такую конструкцию. Наиболее популярный – домкрат. А как изготовить токарно-фрезерный станок по дереву с ЧПУ своими руками.

Что понадобится, чтобы сделать

Для изготовления подъемного механизма собственными силами понадобится целый список инструментов, технических устройств и различных материалов. Следует иметь:

непосредственно фрезер, с нее предварительно снимают ручки;
электродрель;
обыкновенный домкрат для автомобиля;
текстолитовый или металлический лист;
бруски из дерева (сечение квадратное);
профиль из алюминия;
фанеры и ДСП;
металлические направляющие;
резьбовая шпилька;
гаечные ключи, плоскогубцы и отвертки разных размеров;
сверла разных диаметров;
эпоксидный клей;
угольник, линейка, рулетка для измерения.

Также может понадобиться болгарка и сварочный аппарат. Все зависит от конкретной схемы сборки, поскольку вариантов несколько.

Инструкции и чертежи

Домашние мастера используют для изготовления подъемного механизма чаще всего стандартный машинный домкрат. Но есть также конструкции, составными частями которых являются: опорный диск с резьбовой шпилькой и диском маховиком, есть варианты с цепной передачей и микролифты. Для каждой системы отдельная инструкция по изготовлению.

Из домкрата

Принцип действия данного механизма основан на поднимании и опускании рабочей головки фрезера при помощи управления стандартным домкратом от автомобиля.

Алгоритм изготовления:

Из ДСП или 15-миллиметровой фанеры следует изготовить короб, который необходимо прикрепить к нижней части рабочего стола. Короб одновременно является защитным кожухом для всех приспособлений и опорным устройством конструкции.
Внутрь короба должен вместиться домкрат и ручной фрезер, который присоединен к подвижной части домкрата.
Домкрат прикрутить снизу кожуха-опоры.
Ручной фрезер присоединить к внутренней поверхности столешницы верстака.
Опорной пластиной в таком устройстве будет служить металлический или текстолитовый лист.

При желании можно добавить к конструкции электропривод, но это будет уже более дорогое оборудование.

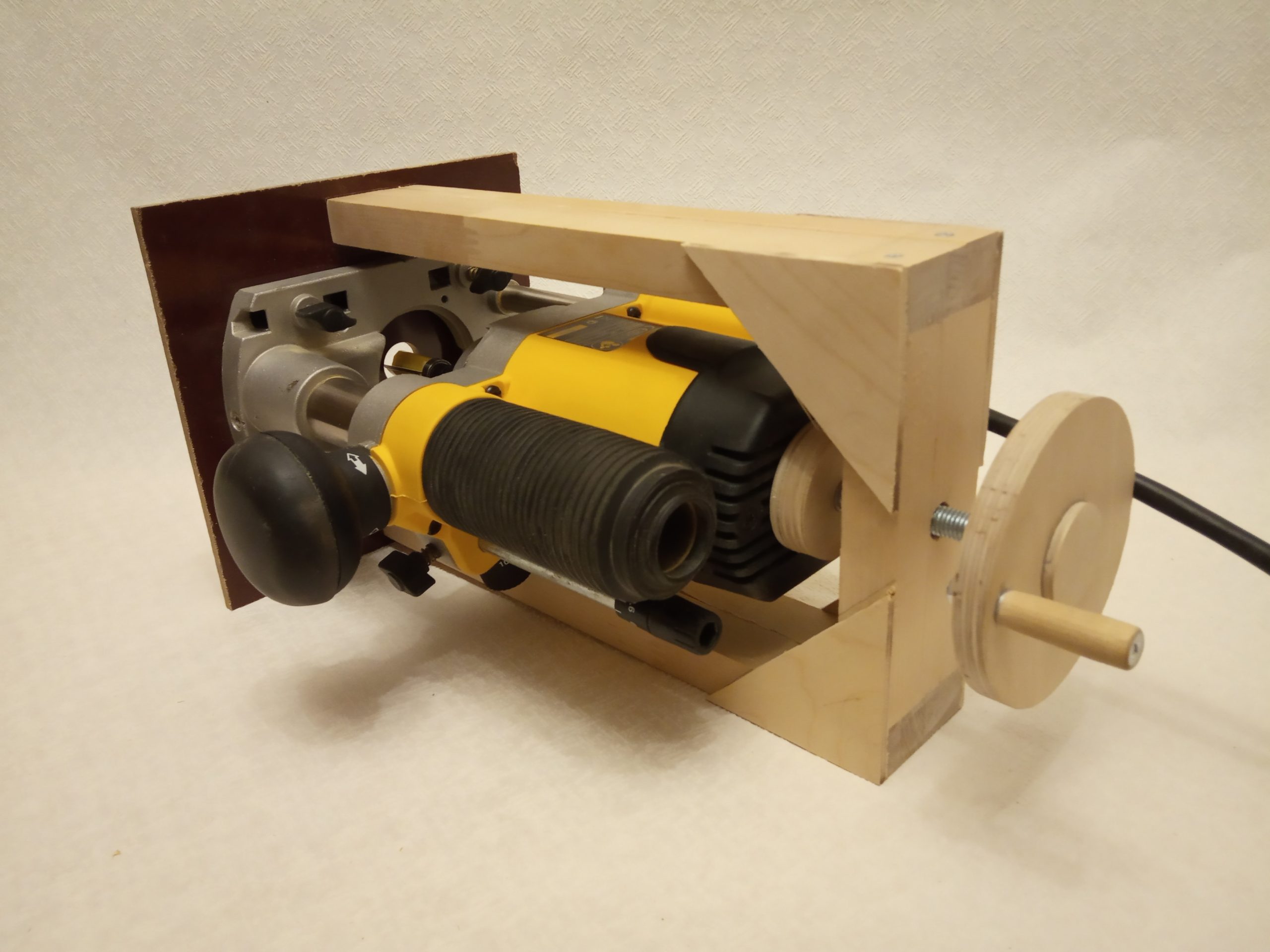

С резьбовой шпилькой

В данной конструкции необходима резьбовая шпилька, небольшой маховичок и опорный диск. Инструкция по изготовлению:

необходимо обзавестись доской, толщина которой 1.8 см и выпилить круг – это опора для ручного фрезера;
в центре круга выпилить отверстие диаметром в 1 см, сюда помещается резьбовая шпилька, длиной не меньше 5 см;
соединить шпильку с опорной площадкой при помощи двух гаек и шайб;
нижнюю часть шпильки соединить с маховиком;
в днище отверстия, через которое будет пропущена нижняя часть шпильки, встраивают фланцевую гайку. Она будет отвечать непосредственно за функционирование всего механизма.

Также в этой конструкции можно использовать механизм, который будет обеспечивать электроинструменту движение вбок.

С цепной передачей

Этот вариант изготовления занимает больше времени. Конструкция представляет собой рамку, где нижняя фрезерная пластина соединена с верхней при помощи шпилек, которые являются основным рабочим инструментом, по которому идет перемещение подвижной вставки.

Подвижная вставка – двухслойная пластина, между слоями которой вставлены гайки с посаженными на них звездочками. Ведущая звездочка насажена через втулку на вал

Важно, что у ведущей и ведомых звездочек соотношение зубьев должно быть 1:2. Для конструкции можно использовать стандартную велосипедную цепь

Необходимо обязательно обеспечить натяжение цепи, чтобы конструкция нормально работала. Для этого в конструкцию необходимо вмонтировать металлический полумесяц, который будет иметь натяжение на одном из углов и при этом свободно поворачивается. Рядом монтируется эксцентрик, при повороте которого полумесяц будет поджат слабее или сильнее, что обеспечивает натяжение цепи.

Микролифт

Микролифт можно сделать совсем просто на основе ходовой гайки и троса. Для начала необходимо закрепить площадку для нижнего ролика лифта. Затем следует подогнать высоту ролика и форму площадки. Перед установкой шпильку необходимо подогнать под размеры при помощи токарной установки. В итоге получится шпилька-вал.

На тросе необходимо сделать петлю. Затем устанавливается маховик, а петля закрепляется на ходовую гайку в направляющей. В результате 10 поворотов маховика могут дать 9.5 мм перемещения фрезы.

Лифт для фрезера — Master4dom.ru

Ручной фрезер незаменимый в столярном деле электроинструмент. С его помощью достаточно легко и быстро можно выполнить такие операции, как фрезерование пазов на заготовках, обработка кромок, фрезерование профилей рамок и филенок. Но некоторые операции трудно выполнимы удерживая фрезер в руках.

Например, фрезерование профилей рамок удобнее выполнять на фрезерном станке. Стоимость и габариты такого станка не всегда приемлемы и если у вас уже имеется ручной фрезер, то его можно установить в стол. Пример такой установки вы можете прочитать в этой статье: «Распиловочно – фрезерный стол».

Если ограничится только такой установкой, то
функционал такого стола очень ограничен. Для того, чтобы раскрыть весь
потенциал фрезерного стола необходимо выполнить следующие условия:
— обеспечить плавный подъем и опускание фрезера для
точного выставления вылета фрезы над столом.
— изготовить параллельный упор с возможностью
утапливания в него фрезу для выставления ширины фрезерования и прижимы с
помощью которых заготовка будет прижиматься к столу и упору.
— выполнить качественный отвод стружки от фрезы.

Для того, чтобы обеспечить плавный подъем и опускание
фрезера необходимо соорудить «лифт» для фрезера. Самый простой лифт для фрезера
— это обыкновенный автомобильный домкрат. Плавность подъема домкрата позволяет
достаточно точно выставить вылет фрезы над столом.

Чтобы не перекрывать вентиляционных отверстий, а также обеспечить равномерное давление от домкрата на штанги по которым перемещается фрезер и тем самым избежать их заклинивания решил изготовить П – образную рамку из реек сечением 20 на 45 мм одинаковой высоты придав торцам реек такой профиль, чтобы они обхватывали основание ручек фрезера. В этом случае фиксировать фрезер к рамке нет необходимости. Собственный вес фрезера удерживает его на рамке.

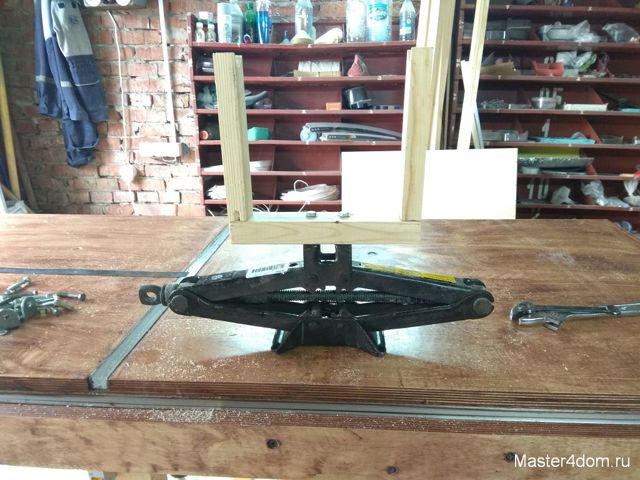

Рамку к домкрату зафиксировал на болты М6, затем
установил домкрат на заранее подготовленное основание под фрезером. Для
удобства подъема и опускания фрезера на домкрате установил небольшую ручку
через мебельный уголок.

Параллельный упор для фрезера помимо своего прямого
назначения – обеспечить прохождение заготовки вдоль фрезы так же должен
обеспечить возможность изменения глубины вылета фрезы путем частичного
утапливания фрезы в упор и отвод опилок из области реза. Не лишним будет так же
возможность зафиксировать ограничители или верхний прижим на параллельном упоре
с помощью Т – трека.

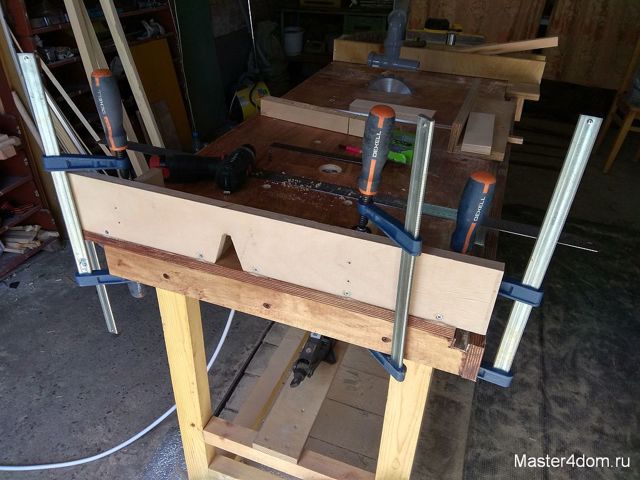

Параллельный упор изготовил из фанеры толщиной 18 мм. Состоит он из двух деталей размерами 63 на 10 см, двух 9 на 6 см и двух 22 на 6 см. А также одной рейки из бука размерами 22 на 1,5 на 1,2 см. В двух первых деталях выпилил профиль для утапливания фрезы. Зафиксировал эти детали под углом 900 на саморезы. Со стороны образованного угла установил две детали 9 на 6 см.

Над отверстием для утапливания фрезы установил кожух
для отвода стружки из фанеры толщиной 8 мм предварительно вклеив в отверстие отвод
канализационной пластиковой трубы 40 мм.

Для формирования Т – трека сначала профрезировал паз
фрезой диаметром 6 мм за два прохода, затем Т – образной фрезой. В получившийся
Т – трек заходит шляпка болта М6 и при затягивании не проворачивается.

Последними установил детали 22 на 6 см и рейку для перемещения упора вдоль стола и фиксации струбциной к столу.

Система отвода стружки состоит из пылесоса, циклона, пластиковых труб диаметром 50 и 40 мм, шланга 40 мм. «Циклон и пылесос» установлены на одном основании и являются самостоятельным элементом, который устанавливается на распиловочно – фрезерный стол.

При этом его можно подключить к пиле, фрезеру или электрорубанку переставлением шланга в соответствующую трубу.

От циклона к фрезеру проложена труба которая через тройник подключена к стационарному патрубку в подошве фрезера и через шланг к трубе параллельного упора.

Прижимы изготовлены из той же фанеры что и параллельный упор. Первый фиксируется на параллельном упоре через Т — трек и прижимает заготовку к столу. Второй фиксируется к столу и прижимает заготовку к параллельному упору.

После таких доработок работать на фрезерном столе стало намного проще, удобнее и безопаснее!

Назначение и особенности

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
Снятие фасок, формирование углублений и пазов (зенкование);
Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется. Качество выполняемых работ находится в прямой зависимости от качества сборки оснастки. Поэтому при выборе (или сборке) стойки следует избегать люфтов, неточностей, шаткости конструкции. Экономить на качестве материалов также не следует: станины, собранные из дешёвого пластика и сомнительного металла могут развалиться под нагрузкой в процессе работы.

По какому принципу работает лифт для фрезера

Для того чтобы поднять или опустить ручной фрезер при помощи фрезерного лифта, можно воспользоваться воротком, рычагом или любым другим подъемным механизмом подходящей конструкции. Такой функциональной возможностью, которой обладает лифт для фрезера, обеспечивается:

быстрое и точное выставление размеров пазов и других рельефных элементов, вырезаемых на поверхности деревянной заготовки;
возможность оперативной замены инструмента в патроне фрезера.

Если обобщить варианты конструктивного исполнения наиболее используемых моделей фрезерных лифтов, то описать принцип действия такого приспособления можно следующим образом:

На рабочий стол или верстак монтируют опорную пластину для фрезера, которая изготавливается из листа металла или текстолита.
На опорной пластине закрепляют две стойки, располагаемые параллельно.
Сам ручной фрезер устанавливают на специальной каретке, которая имеет возможность свободно перемещаться вверх и вниз по установленным на опорной пластине стойкам.
Каретка с установленным на ней фрезерным электроинструментом и весь лифт перемещаются на требуемое расстояние за счет того, что на них воздействует специальное толкающее устройство.

Использование в конструкции металлических деталей значительно повысит точность работы самодельного фрезерного лифта

Рассмотрим основные требования, которых следует придерживаться, собираясь модернизировать фрезер своими руками при помощи лифта.

Станина для размещения фрезера и все остальные конструктивные элементы подобного приспособления должны обладать высокой жесткостью. Соблюдение данного требования позволит не только повысить точность обработки, но и сделать работу пользователя более безопасной.
Подъемная система, которой оснащается такое устройство, должна быть спроектирована таким образом, чтобы она могла обеспечить не только быстрое снятие и установку используемого фрезера, но и оперативную замену фрезерных головок на нем.
Рабочий ход фрезерного лифта не стоит делать слишком большим, вполне достаточно, если рабочая головка электроинструмента будет перемещаться в пределах 50 мм. Этого вполне достаточно для качественного выполнения большинства технологических операций.
Разрабатывая чертежи, следует предусмотреть, чтобы рабочая головка используемого электроинструмента могла жестко фиксироваться в заданном пространственном положении.

Самый простой фрезерный лифт можно сделать из домкрата или из трубчатой струбцины

Возможные варианты конструктивного исполнения устройства

На сегодняшний день домашние умельцы разработали множество конструкций фрезерных лифтов, но наиболее популярными и, соответственно, заслуживающими внимания являются два варианта изготовления такого устройства:

лифт для ручного фрезера, приводящийся в действие при помощи автомобильного домкрата;
приспособление, конструктивными элементами которого являются опорный диск, резьбовая шпилька и диск-маховик.

Вариант первый. Лифт из домкрата

Принцип действия домкратного фрезерного лифта основан на том, что рабочая головка ручного фрезера, закрепленного на опорной пластине, поднимается и опускается за счет управления встроенным в конструкцию домкратом.

Фрезерный стол с лифтом на основе домкрата

Домкратный фрезер своими руками изготавливается следующим образом:

К нижней части рабочего стола крепится изготовленный из 15-миллиметровой фанеры или ДСП короб, который будет одновременно выполнять функции опорного устройства и защитного кожуха для всего приспособления.
Во внутреннюю часть такого короба, размеры которого следует предварительно рассчитать, помещается как домкрат, так и ручной фрезер, соединенный с его подвижной частью. Домкрат при его размещении в коробе прикручивается своей подошвой к нижней стороне кожуха-опоры, а ручной фрезер через специальную металлическую подошву соединяется своей верхней частью с внутренней поверхностью столешницы верстака. При этом в столешнице выполняется сквозное отверстие, через которое свободно должна проходить рабочая головка фрезера с зафиксированным в ней инструментом.
В качестве опорной пластины для установки фрезера, которая под воздействием усилия от домкрата перемещается в вертикальном направлении вдоль двух закрепленных стоек, используется лист текстолита или металла соответствующего размера.

Вариант второй. Лифт с резьбовой шпилькой

Схема изготовления приспособления с использованием опорного диска, резьбовой шпильки и маховика выглядит следующим образом:

Из доски толщиной 18–20 мм выпиливается круг, который будет выступать в роли опорной площадки ручного фрезера.
В центральной части опорного диска сверлится отверстие диаметром 10 мм, в которое вставляется резьбовая шпилька такого же диаметра. Длина шпильки, которая соединяется с опорной площадкой при помощи двух гаек и шайб, должна быть подобрана таким образом, чтобы обеспечить фрезеру рабочий ход не менее 50 мм.
Нижняя часть шпильки, пропущенная через фанерное днище, зафиксированное между ножками рабочего стола, соединяется с дисковым маховиком. Следует иметь в виду, что в отверстие в днище, через которое будет пропущена нижняя часть шпильки, должна быть встроена фланцевая гайка. Она и будет обеспечивать работоспособность подъемного механизма.

Схема лифта для фрезера с использованием резьбовой шпильки

Вариант самодельного лифта с резьбовой шпилькой

Используя фрезерные лифты совместно с механизмами, которые будут дополнительно обеспечивать боковое перемещение электроинструмента, можно сделать еще более функциональное приспособление, которое превратит ваше ручное оборудование в полноценный 3D-фрезер.

Вариант третий. Лифт с цепной передачей

Изготовление этого фрезерного лифта займет намного больше времени, зато в результате вы получите четко работающую систему подъема и опускания инструмента.

Фрезерный лифт с цепной передачей

Просмотров: 36 421

Власний Досвід

Доброго здоров’я. З’явилася можливість придбати б/у дошку бука. Що би ви порадили з неї зробити? Я планував зробити вагонку, чи може сходи обшити.

Mr Alexx

Хороший лифт получился! И сам стол тоже. Только вот ТБ при работе с токарным станком не соблюдается! НИКОГДА. Не работайте на токарном станке с не закатанными рукавами и тем более в жилетке. Берегите себя!P. S. И в перчатках тоже!

Антон Боримский

Переверніть болгарку. Вона має крутитись в протилежну сторону.. хай краще іскри на вас летять чим заклинивша в деталі болгарка.

Всё добротно, по хозяйски. Лифт — супер! Но больше всего мне понравилась фраза: » Дождавшись вдохновения. «! В ней я узнал себя. Без вдохновения — никуда, нет смысла браться за дело! Отлично, Сергей!

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

металлическая станина;
электромотор;
подручник;
задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

дверные ручки;
конструкционные детали лестницы;
декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

выполнение намотки на трансформаторах;
нанесение красящего состава поверх вращающейся детали для создания узоров;
нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Конструкция стола

Самая простая схема фрезерного стола предусматривает наличие трех основных элементов – рабочей поверхности или столешницы, основания станка или станины и дополнительного оборудования – ограничительной планки, регулировочных устройств, устройств безопасности.

Среди схем компоновки устройства, которые можно найти в интернете условно все конструкции можно разделить на три вида:

Многофункциональные отдельно стоящие устройства для работы и хранения инструмента.
Настольные малогабаритные столики для фрезерования, которые устанавливаются на верстак или рабочий стол.
Столы — приставки, которые закрепляются на кронштейны или специальные посадочные места к верстаку или рабочему столу.

И если первые требуют определенного мастерства и навыков для проектирования и сборки, то настольные конструкции и фрезерные приставки можно сделать самостоятельно от разработки чертежа и до практического воплощения.

Основой стола выступает станина – жесткая конструкция, на которой размещается рабочая поверхность фрезерного стола – столешница, имеется крепление для установки инструмента и оснащения для его фиксации и регулировки.

Вся конструкция изготавливается из древесины и древесных пиломатериалов, скрепляется при помощи клея и винтов для сборки мебели. Конструктивно простой стол для фрезера должен быть жесткой и устойчивой конструкцией, чтобы гасить вибрацию и одновременно быть легким, чтобы его можно было свободно переносить с места на место.

Самодельный стол

Наиболее примитивный чертеж самодельного стола для фрезера — это столешница из МДФ, в которой проделано отверстие для прохода фрезы и прикреплена направляющая линейка — ровно обструганная доска. Такая столешница может быть размещена между двумя верстаками или установлена на собственные ножки. Ее преимущества в простейшей и быстро изготавливаемой конструкции. Выполнять серьезные работы по дереву подобное устройство вряд ли позволит. Рассмотрим более функциональные варианты, в том числе и поворотный.

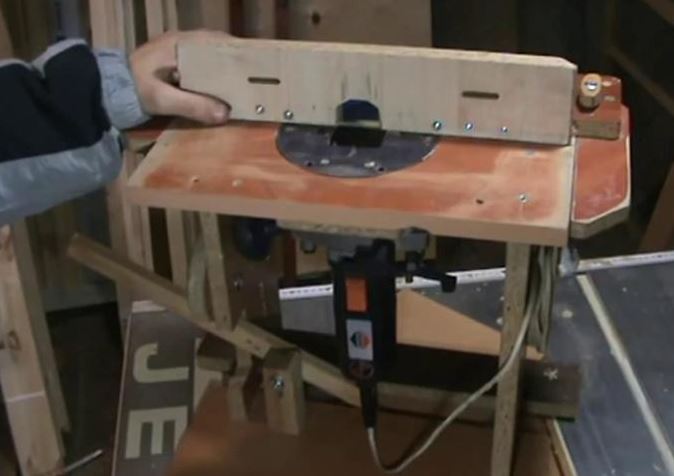

Маленький фрезерный столик

аккуратный и небольшой столик

Настольная модель для ручного фрезера, которую можно сделать за несколько вечеров самому. Конструкция легкая и мобильная, помещается на полке, занимает мало места, а чертежи его просты.

Рабочая поверхность и боковые стойки выполняются из толстой ламинированной фанеры №15. Размер столешницы 40 х 60 см, высота без углового упора 35 см, высота упора 10 см. В поверхности рабочего стола выбираются три паза для установки рельсов. Сюда устанавливают разные вспомогательные устройства и перемещают вдоль столешницы.
Чтобы конструкция была устойчивой, ножки выполняются из ДСП или МДФ №22. Ножки размещают с небольшим отступом, оставляя немного места для крепления шаблонов, прижимов с помощью струбцин.
Чтобы прикрыть механизм, снизу устанавливается передняя панель из фанеры или ДСП.
Для бокового упора предусмотрены пазы, по которым он перемещается. Стопорится в нужном месте с помощью болтов с гайками-барашками. Упор можно демонтировать и установить на освободившееся место любое удобное приспособление.
К упору подсоединяется патрубок для отвода стружки, в обилии выделяющейся во время работы. Стружкоотводы фрезера и стола через пластиковые гофры от канализационных сифонов объединяются разветвителем для водопровода. К нему на хомут прикрепляется шланг от бытового пылесоса. Получается очень эффективная система удаления стружки, она практически не разлетается по помещению.
Так как станок рассчитан на ручной фрезер, специальный тумблер включения-выключения не требуется.
Упор состоит из двух частей, которые приближают или раздвигают в зависимости от диаметра рабочего органа. Для крепления створки предусмотрена гайка-барашек. Предлагаемая модель хороша тем, что инструмент легко вынимается из станины для замены резаков.
Монтажная площадка для фрезера выполняется из текстолита или оргстекла. Предварительно демонтируется пластиковая площадка из комплекта фрезера. Выемки для монтажной площадки выбирают фрезером, а дорезается отверстие электролобзиком. Когда отверстие готово, оргстекло подгоняется под его размеры и форму. Оно должно плотно и без выступов укладываться в окошко.

Можно сделать несколько монтажных площадок одинакового размера с отверстиями под различные поперечники фрез.

Такой вариант удобен для маленьких ручных инструментов. Если же делается стационарный стол под большой фрезер, к одной монтажной площадке прикрепляются вставные кольца под различные поперечники фрез.

Чтобы заготовка продвигалась плавно, на боковой упор устанавливаются стопоры движения. Также на боковой упор прикрепляются прижимы, которые удерживают деталь возле фрезы во время работы. Дополнительное удобство создают салазки, по которым заготовка перемещается под прямым углом. А чтобы сделать работу безопасной, изготавливаются толкатели.

Стол готов к использованию, его недостаток в отсутствии регулировки глубины обработки. Это делается вручную, путем надавливания на инструмент. С первого раза «попасть» в нужную глубину невозможно. Поэтому рекомендуем оснастить стол лифтом.

В станине надо сделать отверстие, куда вставляется регулировочный болт с гайкой-барашком. Глубина фрезерования плавно изменяется подкручиванием барашка.

Некоторые умельцы приспосабливают под лифт для мощного фрезера старые автомобильные домкраты. Устройство прикрепляют под фрезером, в боковой стенке проделывается отверстие для вывода ручки домкрата наружу. Ручку домкрата можно согнуть под нужным углом, при вращении фрезер плавно с шагом 2 мм перемещается вверх и вниз.

Еще одна модель самодельного фрезерного стола для фрезера в видеоролике:

Как сделать лифт для ручного фрезера своими руками?

В первую очередь нужно сделать диск толщиной 18 мм, на который и будет крепиться фрезер. Теперь с помощью сверла Форстнера диаметром 20 мм сверлим в центре диска углубление цековку глубиной 13 мм, потом сквозное отверстие диаметром 10 мм.

Устанавливаем в отверстие, которое мы просверлили резьбовую шпильку М10 и закрепляем ее с помощью двух гаек с шайбами. Подбирайте длину шпильки таким образом, чтобы ход фрезера по вертикали был около 5 см. Чуть выше середины шпильки устанавливаем колесо-маховик для регулировки, для крепление используем гайку с шайбой и фланцевую гайку. Фланцевую гайку будем крепить к шпильке с помощью эпоксидного клея.

В завершение установите в стол фанерное дно, расположив его на высоте около 75 мм от нижних концов ножек, вставьте в него фланцевую гайку и вверните в нее нижний конец шпильки. Теперь при вращении колеса-маховика вся конструкция будет подниматься или опускаться относительно фланцевой гайки, закрепленной в дне. В случае использования стандартной шпильки М10 с шагом резьбы 1.5 мм при повороте колеса на один оборот величина перемещения фрезера составит 1.5 мм, на пол-оборота – 0,75 мм и т. д.

Купить или изготовить самостоятельно?

Существует богатый выбор предложений на рынке электроинструмента. Промышленные микролифты выглядят добротно, работают без сбоев, но стоимость у них – как у нового фрезера. Правда, приспособление достаточно хорошо оснащено. В комплект входят кольца для копировальных втулок, и очень качественная крепежная пластина.

Промышленный микролифт для фрезера с комплектом копировальных колец

Осталось электрифицировать приспособление – и можно получить станок с ЧПУ. Недостаток всего один, но он перевешивает все достоинства – собственно цена. Поэтому для периодического домашнего использования это непозволительная роскошь. Вот и мастерят наши кулибины, кто во что горазд. Впрочем, у них есть чему поучиться.

Лифт для фрезера своими руками
