Шлифовальные станки по металлу: устройство, назначение, применение

Классификация шлифовальных станков по металлу

Основная классификация делит данное оборудование в зависимости от типа обрабатываемой поверхности. По такому признаку оборудование можно разделить на шлифовальные станки по металлу и по дереву.

Шлифовальные станки по дереву применяются для работы с заготовками из древесины. Заготовки могут быть выполнены из любого вида древесины, могут быть различного размера и формы.

Станок позволяет сделать поверхность гладкой, а также придать ей необходимую форму.

Используется для предварительной и окончательной обработки древесины, необходим в столярном и мебельном деле. Может быть использован для грубой и тонкой обработки. Такой станок имеет один или несколько шлифовальных дисков, скорость которых регулируется.

Шлифовальные станки по металлу имеют более сложную конструкцию и большую мощность. Они служат для обработки поверхности металлов либо способом снятия стружки, либо путем пластикового деформирования.

Шлифовальные станки по металлу можно разделить на несколько видов:

• Первый, наиболее распространенный вид оборудования – обдирочно-шлифовальные станки. Такие инструменты предназначены для слесарных работ разного характера. Они способны снимать покрытие с детали, убирать заусенцы и фаски. Кроме того, такое оборудование может быть использовано для заточки инструмента. Поверхность заготовки обрабатывается без ее формообразования.
• Очень распространенный вид оборудования – ленточно-шлифовальные станки. Этот прибор способен мягко и эффективно обеспечить зеркальную гладкость поверхности. Вместо диска рабочим инструментом выступает лента с абразивным покрытием. Благодаря этому эффект более мягкий. Используются для торцовки, заточки труб, полировки различных материалов – стекла, дерева, металла. Станок позволяет очень быстро и качественно произвести полировку.
• Еще один вид оборудования – точильно-шлифовальные станки. Данные станки используются для заточки станочного и ручного инструмента, позволяют заточить ножи и резьбы, а также зачистить детали из любого материала, имеющие любую конфигурацию. Принцип действия инструмента основан на вращении шлифовального круга. Такие станки могут быть и бытовыми и промышленными. В качестве бытовых используются настольные, в качестве промышленных – напольные модели.

Современные станки для шлифовки по металлу бытового типа необходимы для производства деталей с небольшими, незначительными отклонениями формы, размеров и небольшими степенями шероховатостей.

Промышленные модели предназначены для работы с крупногабаритными деталями, они имеют более высокую мощность и производительность.

В данном случае главным движением является движение круга или абразивной ленты. Современное оборудование для шлифовки простое в управлении и практически всегда автоматизированное.

Сфера применения шлифовальных станков по металлу достаточно обширна. Они используются как на крупных производственных объектах, так и в небольших домашних мастерских. Большое разнообразие моделей различных модификаций позволяет использовать это оборудование для обработки не только металлических, но и деревянных поверхностей.

Приспособления и насадки

Цена ручной шлифовальной машинки заставляет задуматься о необходимости ее приобретения и многие стараются сделать аналог из болгарки, дрели или самодельное приспособление.

Как для УШМ, так и для дрели существуют специальные насадки, позволяющие производить шлифовку древесины.

Диск с липучкой на болгарку

Для шлифовки дерева болгаркой используют специальные круги с липучкой для наждачной бумаги.

При шлифовке болгаркой водят в разные стороны аккуратными движениями. От столкновения с шляпкой гвоздя или резких движений шлифовальный круг рвется. Используя бумагу разной зернистости можно проводить грубую и среднюю шлифовку деревянной поверхности. При этом, скорость работы будет быстрее, чем с другими шлифовальными машинами.

Будет сложно выполнить финишные работы, т.к. работать ей нужно очень аккуратно, чтобы не повредить изделие. Инструмент будет постоянно уводить в сторону, вырывать из рук.

У насадки отсутствует пылеудаление, из-за чего мусор постоянно будет скапливаться под наждачной бумагой и мешать работе, оставлять царапины, снижается скорость. Диск чистят, шлифуя металл на протяжении нескольких секунд. За это время все налипшие частицы пыли сгорают.

Насадка на дрель

Чтобы приспособить дрель для шлифовальнх работ, понадобится специальная насадка, схожая по конструкции с насадкой для болгарки — шлифовальная тарелка. Часто насадка идет в комплекте с переходником, чтобы устанавливать ее как в патрон дрели или шуруповерта, так и на болгарку.

Работать дрелью с такой насадкой очень сложно, сложнее чем с болгаркой. Ее постоянно ведет, дрель вырывает из рук так, что можно получить травму или растяжение. Так же актуальны и те недостатки, которые были перечислены выше, в главе про насадку для УШМ.

Но, если другого выбора нет, то лучше найти тарелку для шлифования, у которой между подошвой и креплением будет мягкая резина, которая будет легко гнуться, если держать дрель не ровно.

Шлифовальная насадка на дрель flexo fix

Такой плавающий эффект насадки несколько упростит процесс шлифовки, но не избавит от всех остальных недостатков данного способа.

Самодельные шлифмашинки

При желании можно самостоятельно сделать шлифовальную машину ленточного типа — гриндер. Но это процесс трудоемкий и травмоопасный, требующий навыков работы с деревом, металлом, электрикой, пригодятся навыки сварных работ.

Этапы создания самодельной шлифмашины:

1. Находят необходимые материалы: металлические обрезки, пружины, ролики, подшипники, электродвигатель и провода.
2. Делают прочную основу для крепления аппарата.
3. Устанавливают столешницу, подходящую по размерам.
4. Устанавливают параллельные стойки с электродвигателем и барабаном с натяжителем шлифовальной ленты.
5. Собирают и крепят барабаны и электромотор.
6. Устанавливают шлифовальную ленту.

Бесцентрово-шлифовальные модели

Бесцентрово-шлифовальный станок

Принцип работы этих станков основан на передачи крутящего момента от ведущего круга заготовке. Она не крепится жестко в центрах. Степень прижима к рабочему абразиву контролируется с помощью регулировки положения ведущего круга.

Чаще всего в качестве материала обработки используют абразивную ленту. Она устанавливается на поверхность рабочего круга. Такой принцип работы позволяет оперативно осуществить перенастройку оборудования для активации другого режима.

Преимущества использования бесцентрово-шлифовальных агрегатов:

• высокая скорость обработки. По сравнению с вышеописанными моделями она увеличивается в 1,5-2 раза. Это дает возможность шлифовать тонкостенные изделия из мягких сортов металлов;
• для массивных заготовок можно применять метод фиксации на жестких опорах. При этом привод шпинделя имеет консольную конструкцию, а его вращение осуществляется за счет воздействия магнитного патрона. Таким образом снижается вероятность появления биений. Также практически отсутствует нагрузка на стенки заготовки, что является основной причиной ее частичной деформации по краям, которая характерна при использовании классических шпинделей;
• возможность использования осевых опор. Они удерживают конструкцию по оси ее вращения. Так можно выполнять шлифование по всей внешней поверхности.

В видеоматериале показан пример работы автоматизированной бесцентрово-шлифовальной линии:

Устройство и принцип работы

Понять принцип работы проще, когда известны ключевые узлы станка. К ним относятся:

1. Неподвижная станина. Основание, которое удерживает на себе остальные элементы оборудования. На ней устанавливаются устойчивые ножки. Компактные модели могут комплектоваться колёсиками для перемещения по мастерской.
2. Бабка, на которой закрепляется шпиндель с шлифовальным кругом.
3. Суппорты, ножи.
4. Коробка скоростей.
5. Устройство для изменения положения оснастки.
6. Тиски для удержания заготовки.
7. Панель управления.
8. Направляющие, по которым перемещается стол.
9. Рабочая поверхность для размещения деталей.

Типы шлифовальных машин

Область назначения и функциональность шлифовальной машины определяется во многом ее типом конструкции.

Современные шлифовальные машины делятся на:

угловые. Такие машины используются для грубой обработки, зачистки и резки бетона, камня, металла и других твердых материалов. Они имеют небольшие габариты, поэтому могут использоваться в труднодоступных местах (под батареями, за стояками). Углошлифовальные машины не имеют системы, позволяющей регулировать частоту вращения режущего диска. Отдельные модели могут иметь функцию автобалансировки диска, позволяющей контролировать вибрацию инструмента, возникающую при его неравномерном изнашивании;

ленточные. Машины этого типа используются для зачистки и грубой обработки материалов с твердой, но не очень плотной структурой. В качестве расходного материала для данного оборудования выступает крупнозернистая наждачная лента, что делает нецелесообразным его применение при обработке бетонных полов большой площади;

вибрационные машины характеризуются хорошей маневренностью, небольшим весом и приемлемой ценой расходных материалов. Чаще всего виброшлифовальные машины используют для обработки небольших площадей перед финишной отделкой. Расходный материал в вибрационных машинах крепится с помощью липучки или специальных зажимных устройств. Крепление с помощью липучек является довольно дорогостоящим вариантом, но существенно сокращает время на замену инструмента в ходе шлифовки. Фиксация инструмента посредством зажимов хотя и занимает некоторое время, но позволяет намного проще подобрать замену, чем на липучках. Разновидностью вибрационных агрегатов являются дельта-шлифовальные машины. Их рабочая поверхность имеет вид утюга и выступает за пределы корпуса. Это позволяет использовать дельта-машины в труднодоступных местах;

орбитальные (эксцентриковые) машины. Шлифовка бетона осуществляется за счет вращательного движения рабочих дисков, совмещенного с возвратно-поступательным ходом, которое обеспечивается смещением орбиты на 3-6 мм. Наибольший ход эксцентрика используют для грубой обработки бетона, а малый – для более тонкой шлифовки. В дорогих моделях ход эксцентрика корректируется. Расходные материалы фиксируются аналогично агрегатам вибрационного типа. Орбитально-эксцентриковое оборудование выпускается различной мощности, что позволяет подобрать машину и для профессиональных работ, и для бытовых целей. Практически во всех моделях предусмотрено гашение вибрационных воздействий на организм человека с помощью специального стабилизатора вибраций. С помощью орбитально-эксцентриковой машины не удастся обработать углы в помещении и другие труднодоступные места, но многие модели оснащены мешками для сбора пыли и возможностью подключения пылесоса;

мозаично-шлифовальные машины используются для выравнивания, шлифовки и полировки монолитного основания из обычного, армированного или декоративного бетона. Машины этого типа относятся к категории наиболее дорогого шлифовального оборудования. В отличие от прочих видов шлифовальных агрегатов конструкционные узлы мозаичных машин намного лучше защищены от пыли, а многие модели оснащены пылесосом. В качестве расходных материалов для этих машин выступают чаши и фрезы с твердосплавными или алмазными сегментами. Но все преимущества мозаичных шлифовальных машин сказываются и на стоимости самого оборудования, и на стоимости сопутствующих им расходных материалов;

затирочные машины («вертолеты»). С помощью этих машин осуществляется уплотнение, выравнивание и шлифовка бетонного пола сразу после заливки. Необычное название они получили благодаря вращающимся лопастям. Их принцип действия основывается на двойной обработке. На первом этапе выполняется черновая шлифовка плоскости с помощью дисков, закрепленных на лопастях вертолета. В результате обработки получают гладкую и однородную поверхность. Дальше следует чистовая шлифовка. На этом этапе работают только лопасти машины.

Таким образом, при выборе шлифовальной машины следует оценивать необходимость наличия разных функций, увеличивающих цену оборудования, а также тип крепления рабочего инструмента, с помощью которого поверхность бетонного пола приобретает нужную степень гладкости и ряд других критериев, оказывающих влияние на производительность машины.

Бесцентрошлифовальный станок

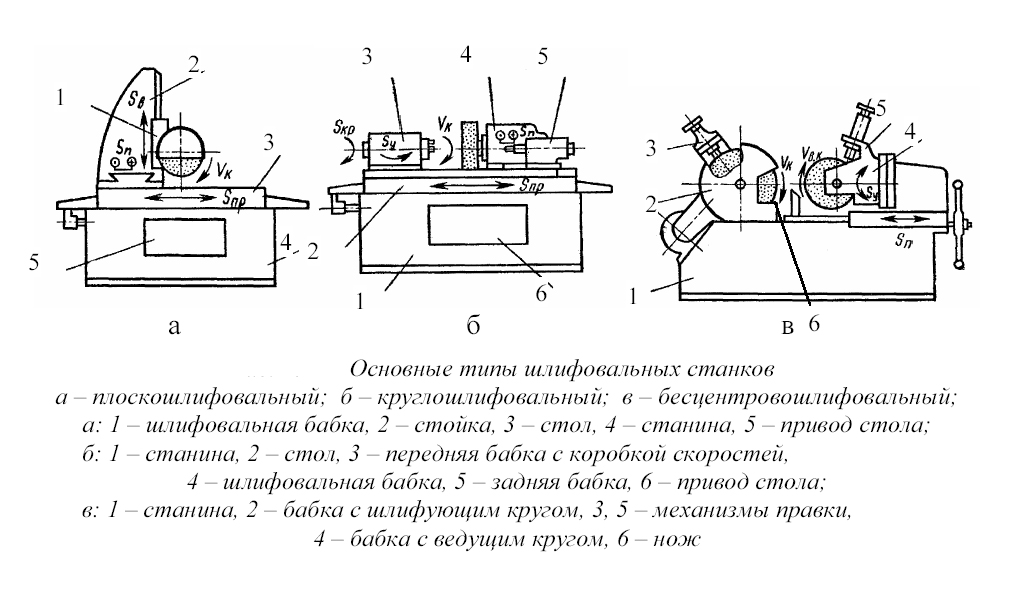

Этот тип является разновидностью круглошлифовального станка. Бесцентрошлифовальный станок (рис. 5) используется для обработки деталей, закрепить которые в центрах не представляется возможным. Это связано либо с отсутствием возможности захвата детали патроном, либо с габаритами.

Рисунок 5. Бесцентрошлифовальный станок.

Рисунок 5. Бесцентрошлифовальный станок.

Бесцентрошлифовальный станок имеет два шлифовальных круга, каждый из которых приводится в движение собственным электромотором. Один из кругов, как правило, закрепляется статично или имеет настройку положения лишь по высоте. Второй круг подвижный и может перемещаться в более широких диапазонах. Снизу имеется так называемый опорный нож, который служит для поддержки обрабатываемой детали.

Различают три основные шлифовальные операции на этом станке.

1. Продольное шлифование. Этой операции подвергаются детали с гладкими поверхностями различных длин и диаметров. Подача осуществляется при повороте одного из абразивных кругов или при изменении положения опорного ножа.
2. Врезное шлифование. При помощи врезного шлифования обрабатываются детали с коническими и сферическими поверхностями, многоступенчатые валы и прочие детали с форменной поверхностью.
3. Шлифование до упора. Применяется как промежуточная операция между продольным и врезным шлифованием. Таким способом обрабатываются детали, которые имеют слишком большую длину или такую форму поверхности, при которой другие типа шлифования не подходят. Когда шлифовальный круг подходит к своей крайней точки, деталь удаляется из зоны обработки и происходит повторная установка.

Обзор и характеристики популярных моделей

Рассмотрим наиболее популярные модели, которые пользуются популярностью у российских потребителей:

1. PBP-250 Proma. Станок предназначен для работы с заготовками, вес которых не превышает 200 кг. Низкий уровень потребления электроэнергии и достаточно высокая площадь стола делают аппарат оптимальным выбором для частных мастерских и средних металлообрабатывающих предприятий. Страна-производитель – Китай. Гарантийный срок эксплуатации составляет 3 года. Технические характеристики:
2. JET JPSG-0618H. Еще один продукт китайской промышленности. Особенность – стол с электромагнитом, который способен плавно перемещаться со скоростью до 23 м/мин. Балансировочный стол и автоматическая система смазки делают станок очень популярным. Единственным недостатком является малое ограничение по весу заготовки – всего 45 кг. Технические характеристики:
3. ЛШ-322. Надежный белорусский плоскошлифовальный станок отличается компактными размерами и небольшим весом. Роликовые направляющие и чугунная станина позволяют добиваться высокого качества шлифовки с погрешностью до 3 мкн. Максимальная масса детали – 40 кг. Технические характеристики:

Плоскошлифовальные станки позволяют получить идеально ровную поверхность без каких-либо дефектов. Среди токарей бытует мнение, что для домашнего использования лучше изготовить агрегат своими руками: точностью обработки можно пожертвовать за счет существенной экономии. А как считаете вы? Что лучше для дома: самоделка или компактный заводской станок? Поделитесь вашим мнением в блоке .

Поиск записей с помощью фильтра:

Самодельный ленточный станок

самодельный ленточный шлифовальный станок

Двигатель подойдет от ненужной стиральной машинки. Электромотор к основанию следует крепить жестко.

Основание рекомендуется выполнять своими руками из металла, крепить между собой детали сваркой или болтами. Размеры станка подбираются в зависимости от площади мастерской. Необходимо помнить, чем длиннее рабочая поверхность, тем удобнее работать и выше качество шлифовки заготовок.

Диаметр цилиндров для абразивной ленты зависит от желаемой скорости движения ленты. Так, при частоте вращения двигателя 1500 оборотов в минуту, мощности 300 Вт и диаметре цилиндров 20 см лента будет двигаться со скоростью около 20 м\сек. Можно обойтись без редуктора, если электромотор достаточно высокооборотистый.

Ведущий барабан крепко фиксируется на шкив электромотора. Натяжной барабан устанавливается на ось с подшипниками — он свободно вращается. Чтобы абразивный материал касался рабочей поверхности мягко, под ведомым цилиндром стол немного скашивается. Барабаны желательно сделать из деревянных заготовок. Однако возможны и другие варианты, которые непременно обклеиваются тонкой резиной.
