Оцилиндровочный станок своими руками в домашних условиях: видео, чертежи

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Так что же выбрать?

Учитывая то, что оборудование с разными технологическими схемами имеет практически одинаковый уровень затрат на содержание и обслуживание, основные параметры, по которым оценивают оцилиндровочный станок – производительность и качество обработки всех элементов конструкции.

По первому показателю проходной станок оставляет позади все разновидности оборудования позиционного типа. То есть, позволяет обеспечить наименьший срок окупаемости капитальных затрат и большую прибыль. Правда, это утверждение действенно только при наличии стабильного сбыта и поставки сырья. Но качество изделий оставляет желать лучшего: шероховатая поверхность из-за недочетов системы базирования и несоблюдение прямолинейности при использовании недостаточно ровного сырья.

Относительно же точности обработки – лучшие показатели имеет позиционное оборудование, хотя его пропускная способность на порядок ниже проходных станков.

Впрочем, для объективной оценки производитель любого технологического оборудования обычно предоставляет образец, изготовленный на данном станке. Результаты его осмотра могут рассказать о многом.

Промышленный станок для производства продукции высокого качества должен быть оснащен:

массивной станиной;
точными направляющими;
удобной системой управления;
мощным приводом (7-90 кВт);
ограждениями безопасности в зоне реза.

Подытожим: станки проходного типа незаменимы на крупном производстве, где есть возможность сортировки сырья. Основное направление бизнеса – серийное производство готовых строительных комплектов для возведения деревянных домов.

Но для средних, малых предприятий ориентированных на работу по эксклюзивным проектам, с объемами выпуска до 15м 3 /смену, а также – при использовании сырья с высоким процентом кривизны, сучков и прочих дефектов оптимальный вариант – позиционный токарный станок.

Чтобы совершить правильный выбор, необходимо иметь четкое представление о сырьевой базе, параметрах производственного помещения и технологической схеме работы будущего производства. Так как станок должен поддерживать размерный диапазон необработанных бремен, быть совместимым с другим оборудованием, соответствовать планируемой скорости потока и помещаться на территории цеха.

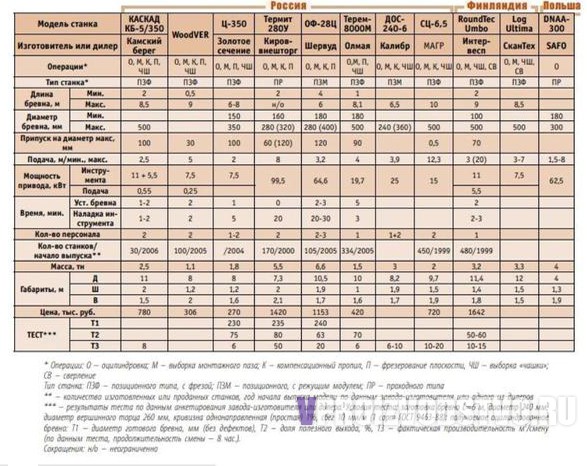

На сегодняшнем рынке деревообрабатывающего оборудования представлено около 30 компаний. Поэтому, зная параметры «своего» станка осталось определиться с производителем.

Полезные материалы по теме:

На сегодняшний день производство оцилиндрованного бревна осуществляется при помощи трех видов оцилиндровочных станков:

Оцилиндровочных станков токарного типа ;
роторных станков проходного типа;
станков токарно-роторного типа с зажимом бревна в центрах.

Для каждого характерны свои достоинства и недостатки, обусловленные применяемыми технологиями.

На производственных линиях компании Бревенбург работают оцилиндровочные станки токарно-роторного типа, что позволяет нашим мастерам производить исключительно качественное оцилиндрованное бревно.

Но давайте рассмотрим все три вида по-отдельности и отметим их плюсы и минусы. Для наглядности мы запечатлели их на фото и видео.

О механизации и автоматизации

По этому критерию оцилиндровочные станки можно разделить на 3 класса:

автоматизированные – весь комплекс операций (включая загрузку и подачу заготовок) выполняется машиной;
полуавтоматизированные – процесс автоматизирован в пределах одного рабочего цикла. Далее вручную выполняется только загрузка/разгрузка станка, а все остальные операции выполняет машина;
механизированные – загрузка/разгрузка, настройка, регулирование работы станка выполняются человеком.

На сегодняшний день в нашей стране используются преимущественно механизированные станки, которые оснащены модулями для загрузки/разгрузки, реза и подачи. Но базирование, настройка, контроль и регулирование производственного процесса совершается человеком. Используется и дополнительное оборудование – грузоподъемники и транспортировщики.

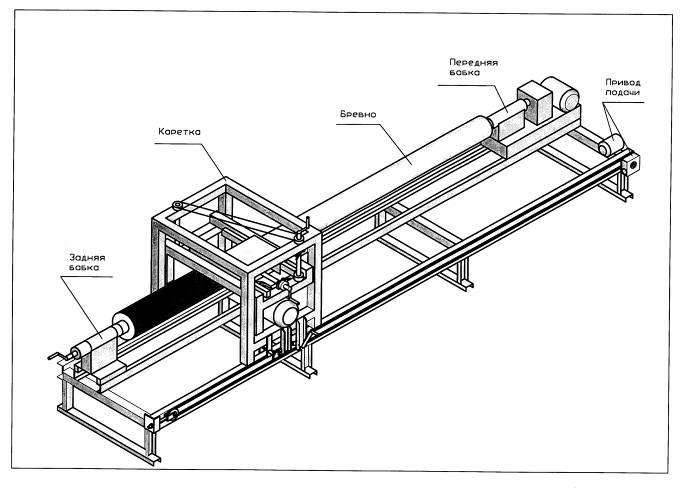

Особенности устройства рассматриваемой конструкции

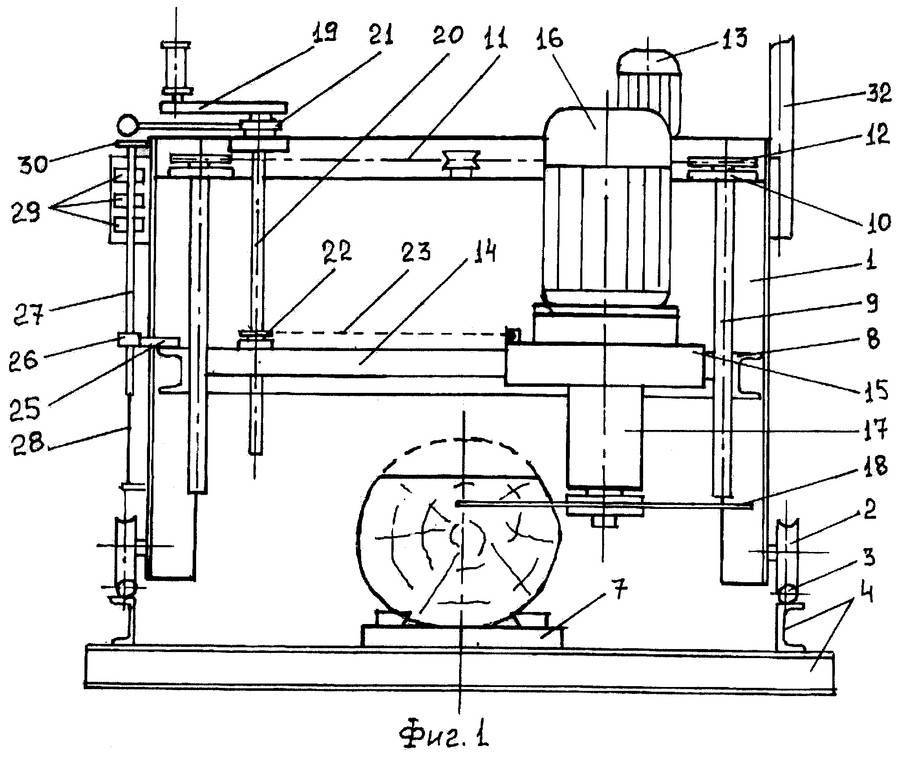

При рассмотрении того, какие оцилиндровочный станок самодельный чертежи может иметь отметим, что зачастую конструкция имеет нижеприведенные элементы в той или форме их реализации:

Основным и самым громоздким элементом становится рама. Именно на ней концентрируется напряжения и крепятся все остальные элементы. При изготовлении рамы рекомендуется использовать прямоугольный трубопрокат. Соединение всех элементов зачастую проводится при помощи сварки, что позволяет ускорить работу и создать по-настоящему прочную конструкцию. Однако можно проводить создание рамы и при использовании сочетания болта и гайки. Разборные станины более мобильные, но обладают меньшей жесткостью.
Направляющие, по которым будет передвигаться пильный силовое и пильное устройство. Длина бревен может достигать несколько метров, а вес десятки килограмм. Для того чтобы существенно упростить задачу по обработке следует создавать самодельный оцилиндровочный станок, на котором движется инструмент, а не заготовка.
Бабки: передняя и задняя, в некоторых случаях, только одна. Они необходимы для того, чтобы крутить бревна во время их обработки. Отметим, что передняя довольно часто имеет делительную головку и систему крепления заготовки. При помощи делительной головки можно задать угол поворота на каждом этапе обработке, что необходимо для повышения качества заготовки.
В качестве режущего инструмента, как правило, используется фреза. Существует достаточно большое видов этого режущего инструмента. При рассмотрении того, как сделать фрезу своими руками отметим, что работ сложна, предусматривает использование проката из инструментальной стали, которая имеет повышенную прочность и невысокую степен обрабатываемости.
Качественная фреза имеет сменные ножи, которые можно при необходимости затачивать и заменять. Сама фреза с течением времени не изнашивается.
Чтобы правильно разместить бревно, которое имеет большой вес, устанавливаются специальные рычаги.
Ролики, выступающие в качестве упора, не позволяют бревну во время обработки провисать, тем самым существенно повышается качество получаемого материала.
Практически все модели имеют механические тормоза, которые устанавливаются на обеих сторонах каретки. Они необходимы для выполнения работы по выборке венцовой чаши.
Устройство, которое позволяет проводить вращение стала вручную на момент прорезки продольного паза.

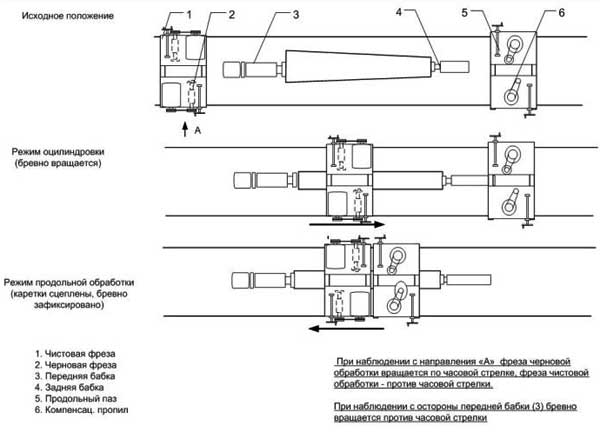

Принцип работы

Эти элементы имеют многие чертежи, которые можно использовать создавая оцилиндровочный станок своими руками в домашних условиях. Однако можно существенно упростить конструкцию при учете того, для решениях каких задач она создается.

Заводское производство

На сегодня цилиндровка бревна производится высокоточным оборудованием за один цикл обработки природного неокоренного хлыста. Такие технические новинки недёшевы, но вполне себя оправдывают – владельцы лесного и домостроительного бизнеса подтверждают семикратную окупаемость. Начинающим предпринимателям не удаётся сразу приобрести новшества прогресса, и поэтому они пользуются устройствами следующего типа:

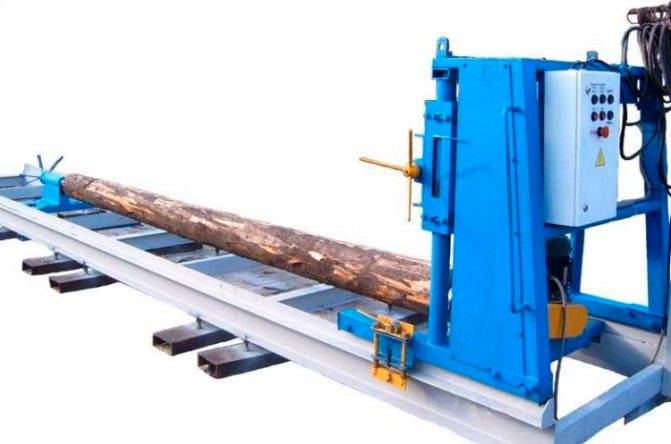

Станок для оцилиндровки токарного типа. Принцип действия: зажим деталей, вращение по оси, движение фрезы по всей длине древесины. Преимущества такого типа оборудования: исключительная форма без кривизны, изготовление большого диаметра – для зимнего и многоэтажного строительства это крайне необходимо, декоративная обработка – для получения материала необычной формы.

Без недостатков не обойтись: постоянное сопровождение и контроль, иначе погрешности в диаметре существенны, да и обработка оставляет желать лучшего – шлифовка не на высоте, малая производительность, процесс идёт медленно и для серьёзного производства такой станок для брёвен не подойдёт.

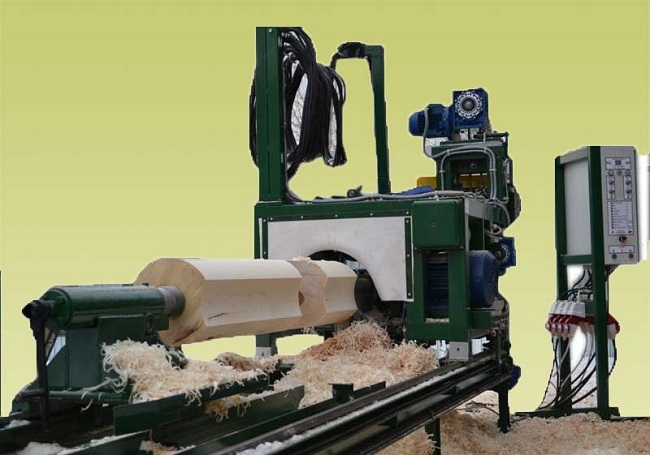

Токарно-роторный тип. Бревно остаётся в зажиме, но при этом вращения вокруг своей оси не происходит, фрезерный узел движется вдоль и вокруг заготовки. Популярность обусловлена следующими достоинствами:
калиброванный точный диаметр, благодаря установленному кольцу;
исключение кривизны;
качественная обработка.

Наряду с энергозатратностью, недостатками считаются: небольшая производительность и постоянный контроль – станок габаритный и плохое укрепление станины грозит большой вибрацией, вследствие чего есть риск для оператора. Цена – 1400000 рублей.

Проходной тип. В основном применяется для формовки ствола малого диаметра – до 240 мм. Узел фрезы остаётся неподвижным, верстак подаёт заготовку, где она проходит полный цикл обработки.

Достоинства: совпадение единиц по сечению, тщательное шлифование, изготовление длинномеров – заготовок более стандартной длины в 6 м, нарезка пиломатериала. Недостатки: кривизна при большой длине, неравномерный укладочный паз и изменение ширины компенсационного пропила. Впрочем, минусы устраняются постоянным регулированием и контролем. Стоимость до 2 млн рублей.

Каждая из машин требует специального помещения для беспрепятственной отгрузки готовой продукции и наличия персонала по обслуживанию и ремонту. Поэтому частные хозяйства предпочитают устраивать у себя самодельное оборудование, выпускающее качественные хлысты для самостоятельной сборки сруба.

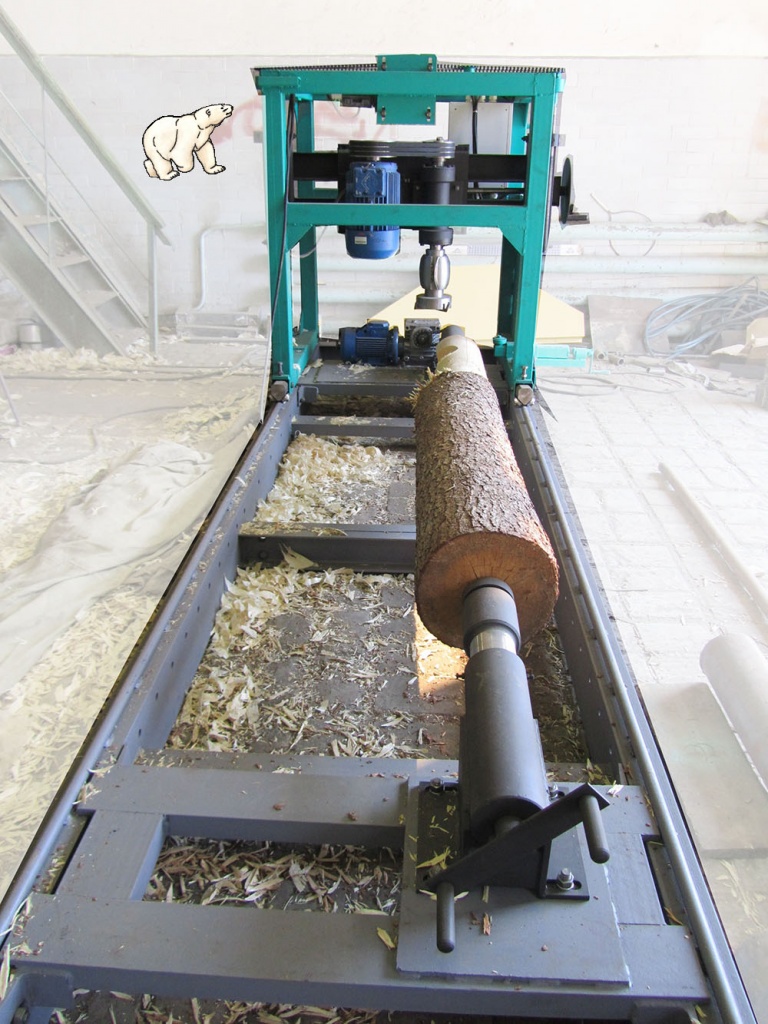

Самодельные установки

Чтобы самодельная оцилиндровка брёвен не уступала по качеству производственной, соберите собственный механизм по все правилам, учтите все вопросы безопасности, иначе при отсутствии опыта риск поломки или угроза здоровью возрастают. Требования к самодельной установке следующие:

Станина должна быть большая. Вес до 1 тонны не обеспечивает должной устойчивости: появляется вибрация и ствол может просто слететь, а это опасно.
Достаточность места в гараже или подсобном помещении не прихоть, а достижение удобства и безопасности в работе: можно свободно переносить хлысты и укладывать их для обработки. Если всё-таки места недостаточно, то приобретают или конструируют механизм роторного типа, где длина остаётся неподвижной.
Площадку для установки бетонируют по всем правилам: амортизация, армирование, опалубка, заливка. Выдерживают готовую платформу не менее трёх недель. Если устраивать механизм на грунте, то поведение его в будущем непредсказуемо, а эксплуатация станет небезопасной.
Готовый агрегат проверяют балансировкой режущего инструмента. Нарушение этого правила грозит поломкой всего станка или ухудшением качества изделия.

Чтобы собрать самодельный станок для оцилиндровки бревна, важно иметь подобный опыт и понимание работы каждого узла. Иначе механизм, имеющий электрический привод станет опасным

Функции оборудования

Выбирая станок ОС1 400, модели от Шервуд или других ведущих производителей, следует знать, на какие функциональные возможности можно рассчитывать при приобретении подобного агрегата.

Оцилиндровочный станок ОЦС, как и его конкуренты, аналоги, выполняют следующие функции:

Изготавливают пазы, необходимые для монтажа бревен разного типа;
Оцилиндровывают бревна;
Производят обрезные доски на основе лафета;
Выполняют плашки для паркета;
Фрезерую гладкую поверхность древесины;
Обрезают не обрезные доски;
Готовят венцовые чашки;
Изготавливают брус;
Распиливают древесину на лафет;
Регулируют скорость вращения бревна;
Выполняют пазы компенсационного типа за счет применения дисковой пилы.

Важная особенность деревообрабатывающих станков заключается в том, что оборудование такого типа может выполнять широкий перечень операций без необходимости переустанавливать само бревно. Специальные фрезы и узлы, которыми оснащается станок, позволяют на агрегатах этого типа изготавливать детали разного диаметра и сложных конфигураций. Мастер, имея в распоряжении оцилиндровочный станок ОС1 400, без проблем своими руками обработает бревно, длина которого составляет порядка 7 метров.

Цена играет не последнюю роль при выборе оборудования Шервуд или его аналогов. Тот же станок Кедр модели ОС 100 стоит от 210 тысяч рублей. Если вы захотите приобрести станок ОЦС, приготовьтесь отдать 750 тысяч рублей.

Во многом из-за высокой стоимости вместо заводского оборудования такого типа многие предпочитают собрать самодельный оцилиндровочный станок. Опытный мастер, имея чертежи, подобный станок своими руками сконструировать способен. Но новичку браться за самодельный станок настоятельно не рекомендуется, если он преследует цель получить оборудование высокой точности обработки.

Особенности устройства

Оцилиндровочный станок Алтай, как и его конкуренты, имеют примерно одинаковую конструкцию. Потому все агрегаты подобного типа состоят из:

Металлической рамы. В большинстве случаев ее изготавливают из трубопроката прямоугольной формы;
Направляющей для перемещения силового агрегата и фрезы;
Бабки. Она служит для фиксации бревна и придания ему вращению. Передняя бабка характеризуется наличием делительной головки, которая позволяет зафиксировать ствол. Здесь же располагается шпиндель;
Фрезы. Специальные фигурные фрезы выбирают пазы для последующего монтажа. Универсальная фреза позволяет вырезать венцовые чашки, обрабатывать плоскости и выполнять оцилиндровку на станках Шервуд;
Ножей для фрезы. Их изготавливают из высокопрочной стали. При этом конструкция оборудования позволяет менять и точить нож фрезы, не снимая последнюю;
Рычагом размещения обрабатываемого бревна;
Роликов-упоров. Они защищают бревно от провисания;
Механического тормоза. Его следует применять при выборке венцовых чашек;
Фиксаторов каретки. Фиксатор останавливает движение каретки, когда выполняется выборка чаш;
Устройства для вращения бревна. Мастер использует механизм данного типа, чтобы выполнить продольный паз на станках Шервуд и его аналогах.

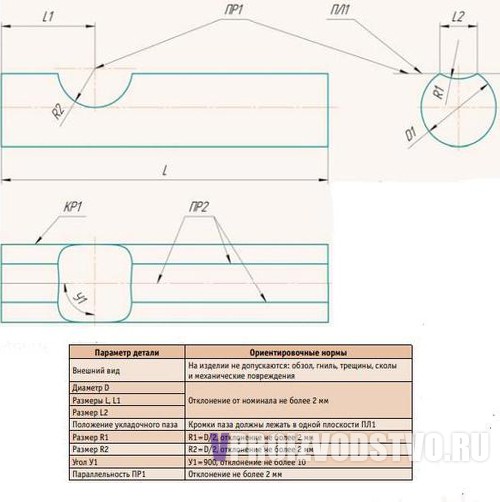

Формирование «чашек» — соединительных монтажных пазов

Элемент «чашка» выполняется при помощи фрезерного узла и прямолинейных направляющих, подающих инструмент. После формирования паза, фреза возвращается в исходное положение.

Такой конструктивный агрегат может быть частью технологического потока – опорной базой становятся кромки укладочного паза, на которые ориентируется ось «чашки». В наиболее распространенной компоновке фреза врезается в заготовку ниже центральной оси.

Но, как показывает практика, лучшие показатели точности демонстрируют станки позиционного типа, на которых чашкорезный аппарат установлен на суппорт с вертикальным расположением фрезы. В этом случае ось чашки может формироваться под различными углами к плоскости монтажного паза. Для такой работы чашкорезного агрегата необходимо, чтобы бревно поворачивалось вдоль оси и фиксировалось в новом положении.

Если оцилиндровочный станок не укомплектован чашкорезным модулем — оборудование для нарезки пазов можно купить и отдельно. Цена вопроса – от 100 000 руб.

Оцилинровочный станок – особенности оборудования

Станок для оцилиндровки бревен – механизм, в котором обработка бревен осуществляется за счет контакта с ними нескольких специальных фрез. Приводятся последние в движение специальным мотором (в некоторых комплектациях их два).

Все бревна во время подачи надежно фиксируются системой, благодаря чему достижима их простая и равномерная обработка.

Также в зависимости от типа оборудования может он иметь и рельсовый путь, установка которого для версии проходного типа требует специального бетонного основания для установки.

В продаже представлены различные виды оцилиндровочных станков, в том числе, оборудование вида Русь и Шервуд проходного типа, а также модульного типа.

Данное оборудование, как приборы Шервуд или Русь, могут быть самостоятельными единицами или же идти в составе комплекса деревообрабатывающего. Они бывают различной мощности.

Средний объем бревна, которое свободно пропускают станки Русь, Термит, Шервуд, составляет 240 мм, хотя отдельные варианты такого оборудования легко справляются и с более крупными образцами.

Оцилиндровочно — фрезерный станок Шервуд ОФ-28Ц

Оцилиндровочные установки позволяют выполнять целый ряд видов обработки материала. В частности, именно с его применением делают непосредственную оцилиндровку бревна, подготовку продольного паза укладочного, пропила компенсационного, а также специализированных элементов для крепления – боковых чаш.

Подходит данное оборудование для всех без исключения разновидностей материала, в том числе, популярного бука, дуба, березы, ясеня, груши, ольхи, сосны и других разновидностей дерева. к меню

Плюсы и минусы данной технологии обработки

К преимущества данного вида станков для обработки бревна нужно отнести:

Высокую скорость обработки изделий.
Точность в выполнении многих видов обработки благодаря разновидности заточки ножей.
Абсолютную безопасность оператора при работе с таким оборудованием.
Простоту в настойках, высокий уровень автоматизации таких устройств.
Высокое качество обработки материала, независимо от качества обрабатываемой древесины
Универсальность – с таким устройством вы сможете делать любые заготовки из натурального дерева.
Малый расход древесины, который дают не только образцы Русь и Шервуд, но и самодельный оцилиндровочный станок.

Оцилиндровочные станки позволяют делать любые заготовки из натурального дерева

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Что же касается недостатков, присущих данному виду устройств, то среди них нужно отметить:

большие габариты оборудования, ввиду которых любители обрабатывать дерево своими руками не всегда могут устанавливать подобные конструкции в собственном доме;
высокие цены на сменные детали, а также необходимую обработку изделий перед началом работы, к примеру, заточки ножей.

к меню

Сменные детали к станкам оцилиндровочным

Для простой обработки на таких станках бревен различных типов без изменения качества отделки материала для таких конструкций необходимо закупать такие виды комплектующих:

Сменные фрезы, в особенности, нестандартных типов (при закупке данных компонентов особое внимание нужно уделить качеству заточки ножей под отдельные виды бруса). Дополнительные электромеханические приводы для некоторых типов конструкции. Сменные детали для обработки чаш

Детали для выполнения компенсационного пропила

Сменные детали для обработки чаш. Детали для выполнения компенсационного пропила.

Также иногда для данного вида оборудования, в том числе, станков Шервуд и Русь, можно покупать специальные виды заточки ножей для отдельных бревен, а также некоторые гибкие сменные элементы. Их можно заменять своими руками. Перечень таковых для каждого устройства индивидуален. к меню

Правила использования самодельного токарного станка по дереву

Специалисты рекомендуют изучить обучающие материалы, которые позволят разобраться в эксплуатационных нюансах выполненного своими руками токарного станка по дереву. Видео на эту тематику можно без труда отыскать в интернете.

Следуя простым рекомендациям можно длительное время сохранить изначальные параметры токарного станка

Также нелишним будет рассмотреть основные правила, которых стоит придерживаться во время работы на таком оборудовании. Каждое из них необходимо выполнять в обязательном порядке. Например, перед тем как приступить к обработке заготовки, необходимо убедиться в том, подходит ли она для этого. Болванка не должна иметь сучков, трещин и деформаций древесины.

Размещение заготовки также требует соблюдения определенной процедуры. Фиксация производится посредством специального крепежа, который размещается на валу переднего узла и на задней планке.

Отдельно стоит сказать о том, что на точность обработки оказывает влияние скорость вращения болванки. Регуляция скорости производится путем изменения положения приводного ремня в каналах шкивов. Процесс обработки деревянной заготовки требует внимательности. Рекомендуется проводить замеры изделия, обточенного с помощью функционального элемента.

Во время работы необходимо не забывать о спецодежде. Для защиты глаз от стружки и пыли используются очки. А также перед началом работы необходимо выполнить проверку исправности отдельных элементов оборудования.

Станок разрешается эксплуатировать тому, кто ознакомлен с его работой, техническим обслуживанием и предупрежден о возмож- ных опасностях

Ответ на вопрос о том, как сделать токарный станок по дереву в домашних условиях, позволит вам сэкономить финансы. Самостоятельная сборка данного агрегата требует предварительных расчетов, составления схемы, а также внимательности. Соблюдение инструкции – основное правило, которым необходимо руководствоваться, конструируя такое устройство. Самодельный агрегат может стать полезным дополнением любой домашней мастерской.

Что влияет на эксплуатационные характеристики

Для определения основных параметров материала существует свод нормативных актов. В нашей стране это ГОСТ 2708-75, на западе ISO 4480-83. Большой разницы между ними нет, основные параметры идентичны. Именно на этих данных базируется такая программа как калькулятор оцилиндрованного бревна объема, веса, плотности и прочих характеристик.

Таблица объема массива.

Станки и оборудование

Еще 50 – 100 лет назад каждый плотник или просто хороший хозяин знал как оцилиндровать бревно в домашних условиях. В виду того, что занятие это долгое и весьма трудоемкое, с развитием деревообрабатывающего производства настоящих специалистов осталось не так много.

Безусловно, в споре, что дешевле бревно или оцилиндрованное бревно, выигрывает обычный необработанный ствол. Но выстроить хороший дом или качественную баню из «дикого» материла практически нереально. Не считая времени, затраченного на кустарную оцилиндровку и трудоемкий монтаж, герметично обустроить швы и стыки у вас не получится. Соответственно помещение будет холодным и простоит недолго.

Формирование «чашек» — соединительных монтажных пазов

Классификация

Специалисты предлагают классифицировать оцилиндровочные станки по пяти параметрам:

типу механизма;
способу перемещения бревна;
уровню автоматизации;
типу питания привода;
диаметру используемой заготовки (минимально – 80 м, максимально – 500 м).

Используют в установках два типа механизмов. Первый – проходной (роторный), позволяющий непрерывно передвигать древесину через фрезу. Второй – циклический (токарный), в котором обработка выполняется при повторении цикла действий.

Если циклические действия выполняет режущий инструмент, станок относят к цикло-проходному типу, а если перемещается бревно – цикло-позиционному. В механизмах бревна имеют возможность как вращаться, так и двигаться прямолинейно вдоль направляющих.

Функции

Основная функция, которой обладает любой оцилиндровочный станок, – обработка бревен как тела вращения фрезерованием. Но чтобы сложить сруб, просто цилиндрических заготовок недостаточно. И в этом случае на помощь придут дополнительные возможности оборудования:

выемка пазов для формирования различных замковых соединений;
изготовление паркетных плашек, бруса;
пиление погонных изделий;
распилка лесоматериала на лафет и далее на обрезные доски;
все стадии оцилиндровки бревен, начиная от черновой и заканчивая финальной;
выемка монтажных чаш и компенсационных пазов.

При этом само бревно не переустанавливается, а в ходе работы меняются фрезы и отдельные узлы. В результате получают детали с широким диапазоном диаметра. Ограничение касается длины обрабатываемых бревен: санки рассчитаны на семиметровые заготовки. Умелое сочетание фрез с приемами работы позволяет изготовить сложные деревянные конструкции.
