Шпиндель фрезерного станка: конструкция и технические параметры

Способы охлаждения

Водяная система охлаждения. Изначально в корпусе шпинделя проделываются отверстия, через которые проходит вода. Она забирает с собой тепло от металла и стекает в отдельную емкость. Необходимо наличие отдельной емкости рядом со станком, что в некоторых ситуациях неудобно.
Воздушная система охлаждения. В детали устанавливаются воздухозаборники, благодаря которым через нее проходит воздушный поток. Воздушная система устанавливается на все современные станки с ЧПУ. У нее есть один серьезный минус. Фильтры, установленные на воздухозаборниках, быстро засоряются после работы с пылящимися материалами.

Шпиндель 2.2кВт (водянка) против 1,5.кВт (воздушник). Кто громче? fb04 — 15

Воздушные системы более удобны для больших производств.

Как подобрать шпиндель для станка ЧПУ

Фрезерный шпиндель – это главный элемент любого станка ЧПУ. Его основная задача – быстро и качественно выполнять обработку заготовок. При этом он должен обладать способностью выполнять широкий спектр операций обработки, бесперебойно выполнять свои функции на протяжении всего срока службы.

При выборе станка ЧПУ для изготовления фасадов МДФ в первую очередь важно определиться с мощностью электродвигателя фрезерного шпинделя. Для обработки МДФ или дерева подойдут и малосильные двигатели мощностью до 2 кВт. Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ

Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом

Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ. Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом.

Чтобы за один проход раскроить панель МДФ, или выполнить профильную фрезеровку фасада потребуется силовой агрегат мощностью около 5 кВт. Чтобы использовать автоматическую смену инструмента, расширить диапазон применяемого инструмента, иметь возможность подключать дополнительные агрегаты – потребуется шпиндель мощностью 10 кВт и более.

Скорость вращения шпинделя при работе станка ЧПУ с фрезеровальным и гравировальным инструментом для обработки древесных материалов варьируется от 12 до 24 тыс. оборотов в минуту. Если же планируется использование дополнительных агрегатов, то электродвигатель шпинделя должен выдерживать нагрузку и работать без потери мощности на скоростях 3-8 тыс. оборотов в минуту.

При подборе фрезерного шпинделя станка ЧПУ нельзя забывать о таких параметрах как надежность и долговечность. Некоторые операции станка ЧПУ могут выполняться по несколько часов, и если в середине процесса потребуется заменить щетки коллекторного двигателя фрезерного шпинделя, можно не только упустить драгоценное время, но и потерять фрезу, испортить заготовку.

Современные фрезерные шпиндели для станков ЧПУ с асинхронным двигателем на керамических подшипниках (в том числе их китайские аналоги), с воздушным или водяным охлаждением, обладают запасом надежности и неприхотливостью в обслуживании весь срок эксплуатации. К тому же, набор дополнительных опций поможет обезопасить оборудование от перегрева, внезапных перегрузок, скачков напряжения в сети.

1 Общие сведения о шпинделях

Шпиндель, по сути, это обыкновенный вращающийся вал, который прикреплен к элементу фрезерного станка по металлу и дереву с ЧПУ. Этот механизм для фрезерного станка является двигателем передачи так называемого вращательного движения от прибора скоростей на станочную фрезу, являющуюся главным режущим инструментом.

Именно от точности вращения вала, а также от виброустойчивости его бесколлекторного двигателя, зависит то, насколько точной и аккуратной будет происходить обработка деталей и запчастей станком с ЧПУ по металлу и дереву.

На самодельный или заводской фрезерный станок по металлу и дереву с системой ЧПУ шпиндель устанавливают на специальном подвижном портале, который в процессе работы перемещает шпиндель вместе с закрепленной в нем цангой по трем осям: в плоскости станочного стола и по оси «Z» (то есть, в глубину).

Станок с тремя шпинделями по 2,2кВт

Проще говоря, движение передает станочной фрезе через узел, без возможных дополнительных искажений от передаточных станочных механизмов.

1.1 Технические параметры

Шпинделя различаются как по техническим параметрам, так и по предназначению, существует:

двухшпиндельный фрезерный станок с ЧПУ (для фрезерного станка с ЧПУ по дереву и металлу);
с вертикально-поворотным действием (для произведения сложных работ своими руками по дереву и металлу на фрезерных установках с системой ЧПУ);
электрошпиндель (в том числе и самодельный, изготовленный своими руками);
самодельный, сделанный своими руками электрошпиндель или шпиндель с вертикально-поворотным механизмом работы. Как правило, данные детали, сделанные своими руками, имеют достаточно малый эксплуатационный срок и им нужен постоянный ремонт;
шпиндель для обработки торца. В такой модели головка шпинделя соединена двумя твердосплавными кассетами, а также головка оснащена двумя кассетами для обработки фаски с заданным углом.

Кроме того, валы для фрезерного станка различаются еще по затрачиваемой мощности и предельно возможному количеству совершаемых оборотов.

Образец работы фрезерного станка

Предельно возможное количество совершаемых оборотов определяется имеющимся де-факто режимом эксплуатации и работы станка и его сферы применения:

гравирование;
раскрой;
фрезеровка.

Более того, имеются дополнительные режимы, где попросту неизбежно привлечение дополнительного инструментария. В целом же, для гравировальных работ чаще всего пользуются вертикально-поворотным шпинделем.

Для скоростной фрезеровки вертикально, наиболее предпочтителен электрошпиндель (в том числе самодельный электрошпиндель, произведенный своими руками).

Затрачиваемая мощность шпинделя полностью зависит от типа расходного материала. Например, мощности в 800 Вт будет более чем достаточно для точной и скоростной обработки картона и фанеры, тогда как шпиндель имеющий мощность в 1,5 кВт (двухшпиндельный вариант) идеально подойдет для фрезерной обработки пластика, древесины и различных тонких металлов.

Модель с мощностью 3-4 кВт и вертикально-поворотным механизмом работы будет наиболее предпочтительна для скоростной и точной обработки каменных элементов.

Шпиндель фрезерного станка с ЧПУ с воздушным охлажденим

Узел частотного преобразователя станка (инвертор) без вала работать не может, и именно поэтому, дабы не допустить перебоев и различных поломок, требующих затем дорогостоящий и долгий ремонт, мощности двух этих механизмов всегда должны быть абсолютно идентичными.

Важно понимать, что в случае необходимости замены шпинделя (например, если производится ремонт) с небольшими рабочими оборотами на куда более мощный, обязательно следует убедиться в том, что был заменен и узел частотного преобразователя (инвертор)

1.2 Преимущества применения

Основные и наиболее значимые преимущества шпинделей следующие:

предельно высокий коэффициент полезного действия (так называемый КПД), который достигает отметки в 80-95%;
прочные элементы конструкции. Шпиндель весьма износоустойчив и прочен. Головка шпинделей новейших моделей и их внешняя оболочка сделана из бронзы и ей редко нужен ремонт;
высокий эксплуатационный срок работы механических элементов шпинделя (головка, механизм крепежа и так далее), не требующих частый ремонт.

И все это благодаря тому, что как обычные шпиндели, так и шпиндели вертикально с двумя головками не имеют трущихся или же истирающихся элементов и у них почти полностью отсутствует эффект размагничивания магнитных элементов (головка, ротор и так далее).

Виды, типы, категории шпинделей

Коллекторные шпиндели применяются для гравировок, ювелирной обработки миниатюрных изделий. Чаще всего это высокоскоростные устройства с цангой ER8 мощностью около 0,8 кВт. Для резки и раскройки мягких материалов больше подходят цанги ER11. Высокоскоростные коллекторные шпиндели хорошо зарекомендовали себя в профессиональном и любительском применении в станках с ЧПУ. Некоторые устройства оснащены системами плавного пуска с ограничением поступающего напряжения.

Устройства с жидкостным охлаждением часто применяются в высококачественных промышленных агрегатах на предприятиях нашей страны. Мотор эффективно охлаждается водой или тосолом. Такие шпиндели укомплектованы высокоскоростными железными подшипниками, не требующими дополнительного обслуживания. Управление этими устройствами осуществляется через частотные преобразователи. Фрезы крепятся в цанги и закрепляются гайкой. На современном рынке доступны устройства как европейских, так и китайских производителей.

Ременноприводной шпиндель

Ременноприводные шпиндели взаимодействуют с сервоприводами переменного напряжения или с асинхронными двигателями. Эта особенность дает возможность точно регулировать частоту вращения инструмента. Воздушные шпиндели – дешевые и надежные устройства для станков с программным управлением. Большей частью это приборы китайского производства с установленными керамическими подшипниками, выдерживающими высокие обороты. В некоторых шпинделях предусмотрена возможность автоматической смены режущих инструментов.

Технические характеристики и область применения

На современном рынке доступно большое количество шпинделей. Системы охлаждения, технология приведения в движение ротора, способ фиксации режущего инструмента и регулирования питания мотора тоже может отличаться. Поэтому лучше всего классифицировать все шпиндели, доступные в продаже, по типу обрабатываемых материалов. Возможности каждого устройства обусловлены их техническими характеристиками.

Область применения шпинделя — портальные станки с ЧПУ

Шпиндели мощностью 0,8 кВт используются при обработке ювелирных изделий, для создания гравировок, порезки пластиковых деталей до 5 мм толщиной, тонкой фанеры, а также для резки и сверления печатных плат. в такие устройства обычно устанавливаются очень тонкие граверы и миниатюрные фрезы.
Высокоскоростные шпиндели мощностью от 1,2 кВт могут использоваться с качественными твердоплавкими фрезами для обработки металлических изделий. Для работы с тонкими прочными фрезами всегда используются шпиндели со скоростью вращения 30 000 об/мин.

Шпиндели мощностью 1,5 кВт применяются для обработки сувениров, создания неглубоких фрезеровок на латунных и алюминиевых предметах. Они также являются начальными приборами для обработки твердой древесины или акрилов толщиной до 15 мм. Мощность от 2,2 кВт позволяет обрабатывать твердое дерево и акрилы до 30 мм толщиной. Устройства от 3 кВт можно использовать для прочных материалов. Например, они часто используются в 3D устройствах по обработке твердого дерева или фигурной резке. Шпиндели на 4 кВт применяются при резке твердых материалов. Устройства мощностью от 4,5 кВт и выше позволяют максимально эффективно работать с большими фрезами для толстых заготовок из дерева или металла.

Мощность (кВт)	Частота вращения (об/мин.)	Обрабатываемые материалы	Для водного охлаждения (л./час)	Насос
0,8	8000-24000	Тонкий пластик, фанера, гравировка металлических изделий	780-1500	Помпа DB-25A-220V
1,5	8000-24000	Латунь, алюминий	1500-3000	Помпа DB-50A-380V
2,2	8000-24000	Твердые породы дерева	1500-3000	Помпа ZWP75
3	8000-24000	Высокопрочные металлические заготовки	2000-3000	Помпа ZWP150
4,5 и выше	8000-24000	Твердые деревянные и металлические заготовки	2000-5000	Помпа DB-100-380V

Для примера рассмотрим характеристики изделий самых популярных производителей:

На отечественном рынке доступны высокоскоростные китайские шпиндели с воздушным и жидкостным охлаждением GTM, HNZ, HQ, TDK с диапазоном мощности 0,8-6 кВт с частотой вращения 8000-18000/24000 об/мин. с цангами ER11, ER16, ER20, ER
Ременноприводные шпиндели BT30 для обработки заготовок из черного/цветного металла с частотой вращения 6000 об/мин. Некоторые изделия оснащены автоматической системой замены режущего инструмента;
Минишпиндели с системами воздушного охлаждения мощностью 300-1050 Вт и частотой вращения до 32000 об/мин. В числе таких изделий представлена продукция компании Kress.

Самодельный шпиндель по металлу для ЧПУ

Спасибо за ответы

В общем требовалось разузнать про самые критичные моменты к которым нужно обратить внимание при конструировании шпинделей. И главный вопрос- «стоит ли?»

Так сделал выводы:

1. Технологически обеспечить соосность вала и корпуса затруднительно.

2. Обеспечить нормальные условия работы радиально упорных в дуплексе тоже гемор. Тут конечно есть грубая методика когда с одной стороны вала ставиться обычный шарикоподшипник а с другой дуплекс в одностороне направленый. Дальше вал с помощью винтов закручивается под жесткий клин и постепенно раскручивается до нормального прокручивания и фиксируют винд упорным винтом. Другой метод заключается в установке между дуплексами подпружиненную втулку которую как мне кажется раскидает при больших оборотах. Но так как сам еще руками не делал этого пока думаю лучше оставить это на потом. Но за это возьмусь потом, сейчас пока на эксперименты еще нет ни времени не денег.

В чем же вообще состоит задача? Проектирую портальный фрезер с ЧПУ полем 400х400х150. Так вот я не могу начать делать пока не будет все ясно с компоновкой вплоть до мест под проводку. И в этом самом разнообразии шпинделей никак не мог определиться с расстоянием между осью Z до уровня рельсов портала. То есть не надо объяснять что этот размер влияет на конструктив станка, а именно на каком расстоянии по оси Y будет стоять портал чтобы фреза брала все поле обработки. Собственно тут проект подвис. Я конечно понимаю что при любом раскладе не обойдусь без доводок и всемогущего «метода тыка»(от этого никуда не денешься), но хочется танцы свести к минимуму потому как портал и станину на данный момент планируется отливать. Литейка и печи имеются в производственных масштабах. А вот с нормальными станками дела немного похуже. Потому то и вопрос об литье тоже еще висит. Вот такие чудеса

Понимаете вопрос в чем? Я стараюсь смотреть на вещи реально и понимаю что тут не все так просто как кажется на первый взгляд. Мне на данный момент как новенькому до ВСО еще рано. Не только из за финансовых соображений но из за отсутствия знаний как по подбору шпинделей их грамотной эксплуатации и всего парка инструментария. Думается что я сам со временем к этому приду, но тогда уже все будет намного осознаннее и адекватным взглядом к вопросу. А пока признаюсь в силу моего тугодумия, размышлять о ВСО и автосмене для меня лично достаточно рано. Пока планируется что-то билзкое к ВСО но точно не силовое.

Шпиндель понравился. Есть люди в Китае доставка мне обойдется не так дорого. Думаю 300$ для этого можно выкроить. Хотя сперва хотелось бы услышать отзывы о нем (если кто-то брал у них). Кстати к вопросу о Китайцах. Знакомых у меня там навалом а вот ни один из них никаким боком не связан с этой областью, со всеми вытекающими. В начале года сам был там, но тогда вопрос о металлообработке не стоял и ездил я туда не зовом хобби а по работе. По сему знаю, что китайцы могут не то что обмануть, они просто могут умолчать если брать у них с интернета. Так покупали у них фрезерный станок под древесину, который на сайте стоил около 7000$ а когда приехал и лично доводил этот «станок» до ума, то вышло в 16000$.

Вот собственно и все.Изменено 6 сентября, 2015 пользователем Persian

Разновидности шпинделей по типу использования

Шпиндели делятся в зависимости от предусмотренной мощности.

Маломощные шпиндели — работают в диапазонах 800-1000 Вт. Такие устройства подходят для работы с тонкой фанерой, стружечным композитными материалами и любым другим нетвердым древесным массивом.

Средняя мощность — шпинделей классифицируется диапазонами от 1500/2200 Вт и выше. Имея в распоряжении такой шпиндель, станок с ЧПУ может обрабатывать более твердую древесину.

Высокая мощность — шпинделя классифицируется диапазонами от 3500-6500 Вт и выше. Такие шпиндели могут обрабатывать твердые породы древесины и мягкие металлы, типо алюминия.

Шпиндели по металлу — у них отдельно вынесен шпиндель двигателя из-за чего у них более мощный крутящий момент на ту же мощность шпинделя. Втаком случае можность шпинделя будет зависеть также от желаемой скорости обработки металла и жесткости металла.

Важно отметить, что производитель шпинделя, вне зависимости от заявочной мощности, может давать рекомендации по типу использования. Некоторые шпиндели рекомендуются для раскроя и гравировки, а другие могут выполнять все типы работ, в том числе и фрезерную резку

Также, шпиндели делятся на две группы по мощности — от скорости вращения и от крутящего момента.

Тоесть шпиндель мощьностью 1,5кВт может быть разный по крутящему моменту или по скорости вращения. ДЛя твердых матерриалов важен больше крутящий помент, для мягких больше важна скорость вращения фрезы.

Обслуживание

Промышленное и самодельное оборудование требует постоянного обслуживания и соблюдения правил эксплуатации:

Перед началом обработки деталей требуется проверить все крепежные элементы.
После включения двигателя нельзя сразу же начинать работать. Шпиндель нужно разогреть.
Перед выключением оборудования подвижному механизму необходимо дать остыть.
При использовании воздушной системы требуется раз в неделю проверять состояние фильтров и прочищать их при загрязнении.
Подшипники и подвижные элементы требуется очищать от накопившегося мусора после работы за станком. Дополнительно их нужно смазывать для лучшей работы и медленного загрязнения.
Если используется водная система охлаждения, необходимо использовать смазочно-охлаждающие эмульсии, которые рекомендует производитель.

При длительной эксплуатации необходимо наблюдать за состоянием подшипников и менять их, если появляются посторонние звуки. Иных расходов эта деталь не несет. При поломке составных частей конструкции требуется заменить их, но не восстанавливать. При больших нагрузках восстановленные детали сломаются по старым трещинам.

Шпиндель для фрезерного станка считается ключевым узлом, работе которого стоит уделять особое внимание. При выборе производственного оборудования достаточно соблюдать правила эксплуатации и вовремя обслуживать подвижные элементы, чтобы станок проработал более 10-ти лет

Пожалуйста поддержите канал: ставьте лайки, делайте репосты, а мы будем размещать для Вас полезную информацию о металлах! Так же Вы можете посетить наш информационный сайт всё о металлах .

голоса

Рейтинг статьи

Критерии подбора мини-токарного станка

В надежде на то чтобы мини токарный станок прослужил нам долго и не стал непотребным и ненужным. Следует при покупке знать основные характеристики станка и обращать интерес именно на те, которые нам наиболее важны. В первую очередь, следует определить параметры, которые ценны при функционировании миниатюрного токарного станка:

Размеры заготовок и диаметры их обтачивания, данные параметры обусловливаются от расстояния до суппорта;
Виды работы: токарная, накатка деталей, нарезание резьбы, шлифование, сверление, заточка инструментов, фрезерные операции и т.п.;
Требуемая мощность – от нее зависит производительность оборудования. Для подбора мощности необходимо определиться, с характеристиками, подвергающихся обработке материалов. Как правило мощность мини-станков не превышает 400 Вт. Данной мощности достаточно для выполнения обработки металлических заготовок, изготовленных из мягких сплавов;
Рабочее напряжение станка. Большинству из мини токарных станков хватает однофазного напряжения 220 В;
Масса. Вес мини токарного станка находится в пределах от 10-100 кг, в зависимости от конкретной модели. От тяжести оборудования не зависит качество работ! В процессе транспортировки мини токарный станок является наиболее приспособленным и мобильным.
Диаметр сквозного отверстия шпинделя;
Скорость вращения вала со шпинделем (об/мин) при наличии возможности ее регулирования. От скорости вращения откровенно зависит скорость выполнения работ. Возможность регулирования скорости вращения является важным параметром и обязательна;
Цена деления на шкале лимба подачи. Чем меньше величина цены деления, тем более качественно можно настроить перемещение инструмента;
Расстояние между задней и передней бабкой. От данной характеристики зависит максимальная длина обрабатываемых заготовок;
Реверс шпинделя. Важным критерием является его наличие;
Диаметр пиноли бабки. Чем диаметр больше, тем лучше, тем меньше будет вибрировать деталь во время обработки;
Требуемая точность;
Габариты станка. Длина*ширина*высота;
Рабочая зона;
Цена;
Крепление станка;

Мощность шпинделя

При выборе мощности шпинделя необходимо руководствоваться золотым правилом – чем больше, тем лучше. Основные правила при выборе мощности:

Если планируется использование фрезерных станков только для сверловки или гравировки небольших деталей, то будет вполне достаточно шпинделя, мощностью до 600 ватт.
Для фрезеровки твердых пород древесины и металла нужно рассматривать уже двигателя мощностью от 600 до 1400 ватт.
В случае, если планируется дальнейшая модернизация станка (бывают станки с двумя шпинделями и более) или нужен большой запас по мощности, необходимо смотреть в сторону шпинделей, имеющих мощность свыше 1.6 кВт, они позволят производить обработку практически любых материалов, а качество работы будет зависеть только от надежности механической части станков с ЧПУ.

Обслуживание

Перед использованием оборудования необходимо произвести прогревание. Прежде, чем отключить агрегат, он должен остыть. Подшипниковые узлы следует периодически чистить от загрязнений. Очистка должна производиться и для охладительной системы. Для обслуживания водяного охлаждения применяется смазочно-охлаждающая жидкость. Она рекомендуется производителем для определенных моделей. Подшипники ротора требуют периодической замены.

Эти рекомендации распространяются на шпиндели как заводского, так и собственного производства. Более подробная инструкция по использованию и обслуживанию устройства прилагается вместе с аппаратом при покупке.

Особенности конструкции

Фрезерные станки устанавливаются в частных мастерских и промышленных сооружениях. В последнее время большое распространение получили варианты исполнения с ЧПУ, так как за счет установленного блока управления автоматизируется процесс обработки и существенно повышается точность. Устройство шпинделя фрезерного станка несколько отличается от соответствующего узла токарного оборудования, так как в первом случае предназначение заключается в закреплении инструмента, во втором — цилиндрической заготовки. Кроме этого, патрон для шпинделя ЧПУ производится с более высокой точностью, так как незначительное отклонение может стать причиной потери точности.

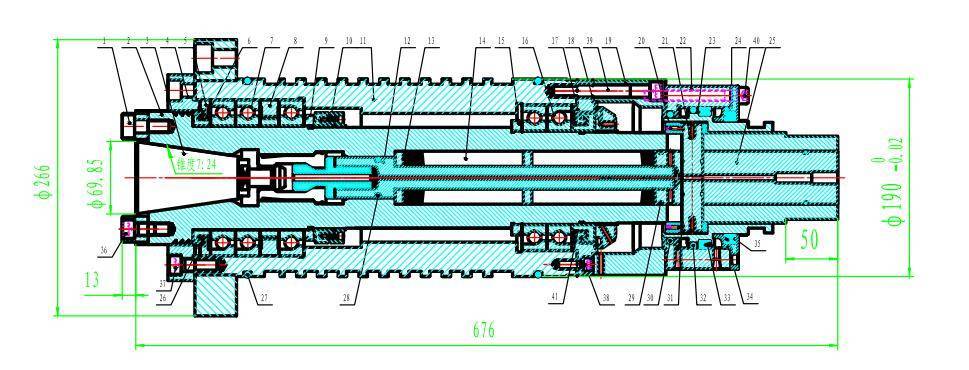

Рассматривая что такое шпиндель и как он устроен, следует уделить внимание нижеприведенным моментам:

Основа представлена металлическим валом с повышенной устойчивостью к осевой нагрузке.
Специальная конструкция, предназначенная для крепления фрезы, представлена сочетанием оправки и цанги.
Исключить вероятность плотного прилегания оправки можно за счет выполнения шпинделя в форме конуса.
Современная конструкция фрезерного станка предусматривает размещение шпинделя на специальной каретке, которая может перемещаться сразу в трех координатах. За счет этого обеспечивается высокая функциональность и производительность. При этом чертеж может обладать весьма высокой сложностью.
Вращательное движение передается непосредственно фрезе. Многое точное оборудование не имеет промежуточных элементов, которые существенно снижают показатель эффективности и могут стать причиной искажения вращения.
Наиболее важными параметрами можно назвать мощность и частота вращения.

Особенности конструкции определяет то, что устройство шпинделя фрезерного станка позволяют устанавливать самые различные насадки. Этот момент существенно расширяет область применения устройства.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Наглядно демонстрируется схема торцевого фрезерования.

Самодельный шпиндель для ЧПУ станка

Обычно в качестве шпинделя для самодельного ЧПУ станка сделанного своими руками используется Дременль или его китайские аналоги.

Однако, такие фрезеры быстро приходят в негодность, так как обычно в них упорный подшипник только один и они не предназначены для больших и продолжительных боковых нагрузок. А для ЧПУ фрезера такие нагрузки — это обычное явление, да что там, фактически вся фрезеровка идет с помощью боковых нагрузок.

Покупные шпиндели для фрезера используют коллекторные двигатели. Однако, коллекторники хорошо работают только на высоких оборотах, при этом они имеют низкую мощность на малых оборотах.

Все это можно изменить установив бесколлекторный двигатель!

На фотографии выше показано как выглядит самодельный фрезерный станок с чпу собранный своими руками, за основу взят бюджетный станок чпу для моделиста, смотрите статью, там есть чертежи ЧПУ станка и рекомендации по сборке.
Итак, для изготовления самодельного шпинделя для ЧПУ станка понадобится:
Бесколлекторный мотор NTM серии 50-50 580KV / 2000ВтУдлиненный валКонтроллер БК двигателяСервотестер
Впрочем, сервотестер можно использовать и самый дешевый — такой, его задача задавать скорость вращения мотора, так что использование определяется только эстетическим вкусом, да удобством крепления сервотестера к ЧПУ станку.
На ЧПУ станке все это выглядит подобным образом.

Как видите — нагрузка не передается на вал двигателя, вы можете сколь угодно долго гонять фрезер, но двигатель останется цел.

Впрочем, длинный вал позволяет использовать и крепление фрезы прямо на вал двигателя с помощью цангового зажима. На вал двигателя устанавливается два подшипника, крепятся с помощью держателя на ось Z, сам мотор так же имеет 2 встроенных подшипника качения и отверстия крепления. Такая конструкция легко будет противостоять боковым нагрузкам возникающим при фрезеровке заготовки.

Шпиндель получается очень мощный, 2000 Ватт! Легко грызет фанеру 8-ку в два захода на подаче 800, клеенный кевлар с толщиной до 8 мм режет кукурузной фрезой 1.5 мм с подачей 200, при большей подаче ломается фреза. Легко справляется с алюминием и акриловыми заготовками.

Я видел как такой станок изготавливает деревянную посуду из березы, сувенир конечно, не фирменная Risoli, но тарелки для украшения стен или серванта (после раскраски и лакирования) получаются просто загляденье!

Стоит добавить то, что указанный контроллер имеет встроенный режим удержания оборотов вне зависимости от нагрузки, это очень полезно при чистовой обработке.

В результате такой модификации вы получаете модернизацию самодельного ЧПУ станка по низкой цене. Скорость вращения можно регулировать с помощью сервотестера, обороты двигателя удерживаются контроллером автоматически. Качество изготовления улучается на порядок.
