Гидравлический пресс для гаража своими руками: как сделать, чертеж, фото, видео

Особенности гидравлического самодельного пресса

Гаражный пресс своими руками изготавливается чаще всего с использованием гидравлического домкрата, как главного узла конструкции.

Особенность этого устройства – действие основных физических законов. При этом жидкость от действия определенного давления, в отличие от газа, не сжимается, а значит, и ее объем не уменьшается.

Это свойство домкратов позволяет без потерь мощности воздействовать на обрабатываемый узел или деталь с усилием, которое передает оператор на указанные подъемники. В этом случае сила давления, оказываемая через упоры домкратом на материал, превышает значительно силу, которую прикладывает человек, что делает устройство очень полезным для проведения многих операций в гараже.

На фото представлена конструкция гидравлического домкрата, который можно использовать, чтобы изготовить пресс ручной гаражный.

Конструкция гидравлического домкрата для самодельного пресса

Достоинствами устройства являются:

Достаточно высокий, до 80%, коэффициент полезного действия, что позволяет рассчитывать его грузоподъемность, а для изготовления пресса можно получить значительную силу сжатия. Этому способствует значительное передаточное отношение, имеющееся между величинами поперечных сечений плунжера и цилиндра насоса домкрата.
Плавность опускания и подъема штока.

К недостаткам конструкции можно отнести:

Если делать пресс самодельный для гаража, следует учитывать, что в домкрате нельзя точно выполнить регулировку высоты, на которую может опуститься шток. В этом случае, при давлении на обрабатываемую деталь или заготовку каждый раз приходится после такого воздействия стравливать давление, возникающее в камере до нуля, а затем весь ход штока повторять до момента контакта упора и прессуемой заготовки.
Гидравлический домкрат достаточно медлительный.
Устройство можно использовать только в вертикальном положении.

Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Производство немыслимо без прессовочных операций, а современное тем более: обработка металлов и вообще материалов резанием дает отходы, которые в конечном итоге сильно бьют по экологии и экономике. В домашней мастерской, в гараже, ИП-индивидуалу, работающему по металлу, также трудно обойтись без штамповки, ковки, правки, гибки, формовки (сплющивания), запрессовки и выпрессовки заготовок и деталей, но выбор прессов для индивидуального пользования никак не широк, а цены пугают. Не менее необходим пресс и просто на хозяйстве – для отжима сока, масла, тюкования сена. Сок/масло первого отжима можно получить только из специального пресса (см. далее); особо тщательно и со знанием дела нужно давить виноград на вино. А с выбором готового пресса и ценами на них ситуация сходная с предыдущей. Наконец, рост цен на энергоносители вынуждает многих домовладельцев задумываться о переводе автономного отопления на бросовое (альтернативное) топливо или, по крайней мере, как делать из имеющихся отходов ЛПХ (соломы, лузги, шелухи, опилок, стружек) топливные пеллеты или брикеты; для этого также нужен специальный пресс. Вот тому, как изготовить пресс своими руками для указанных и некоторых других целей (также см. далее), и посвящена эта публикация.

Самодельные прессы различного назначения

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

пошаговый мастер-класс изготовления своими руками (100 фото)

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

Давайте рассмотрим некоторые варианты:

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

Как сделать несложную конструкцию можно посмотреть на видео ниже:

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

Вакуумная конструкция собирается из таких деталей:

По аналогии производится и термовакуумный пресс.

Подготовка проекта

Мы предлагаем рассмотреть подробные чертежи, которые помогут Вам в создании проекта. Ведь прежде чем собрать свой пресс, нужно разобраться в его конструкции и высчитать идеальные размеры.

Станина – главный элемент аппарата. Это рама, внутри которой расположен домкрат. Она должна быть максимально прочной.

Самое надежное основание станины – платформа

Просчитывая ширину платформы, важно учитывать габариты материалов, которые Вы планируете обрабатывать на прессе

Верхняя часть станины будет служить опорой обрабатываемым деталям. Мобильный стол монтируется на раму и передает силу от домкратного штока непосредственно на заготовку

При монтаже стола важно учитывать, что он должен свободно двигаться по станине вниз/вверх

Жесткие пружины фиксируются к основанию станины с одной стороны, и к рабочему столу – с другой. В процессе работы пружины будут сжимать домкрат, приводя в действие домкратный шток.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Изготовление

Самые важные характеристики самодельного пресса в гараж – надежность и запас прочности. Устройство всегда изготавливают добротно, с большим запасом прочности, так как практически все узлы подвергаются серьезному давлению и нагрузке. Поэтому любая оплошность в процессе изготовления приведет к неминуемой поломке.

Как сделать пресс для гаража своими руками?

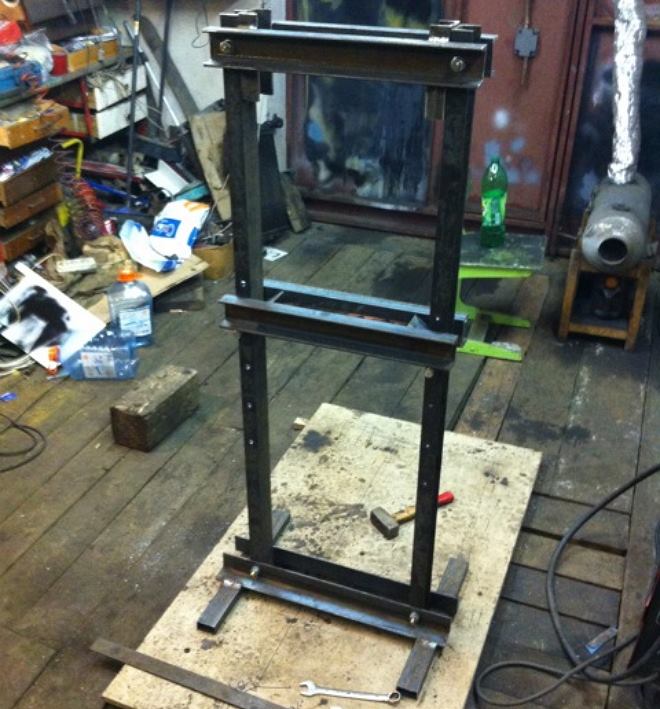

Начать работу следует с создания каркаса и платформы. Для её изготовления берут швеллеры, которые обладают многочисленными ребрами жесткости.

В качестве заготовки используют также трубу из металла прямоугольной формы.

Из неё вырезают 4 куска по размерам чертежа. Металлические куски сваривают в один элемент.

Сварные швы должны идти по бокам, чтобы повысить жесткость механизма. Вертикальные стойки и упор также делают из трубы. После этого можно заняться сваркой рамы. Её основными элементам является платформа, две стойка, а также нижний упор. Рама будет принимать на себя усилие, распределять его и обеспечивать устойчивость всей конструкции.

Платформу необходимо дополнить фиксатором. Для этой роли подойдет труба, длиной 15-20 миллиметров. Диаметр трубы определяют, исходя из размеров штока домкрата. Чтобы закрепить фиксатор, используют сварку.

Затем изготавливают съемный упор. Упор будет обеспечивать ход пресса и создавать необходимое усилие на изделие, помещенное в устройство. Данный узел изготавливают с помощью стальных полосок. Полосы должны быть чуть короче, чем расстояние между стойками.

Минимальная толщина металлических полосок составляет 10-15 миллиметров. Полосы сваривают с обеих сторон. Фиксацию упора будут обеспечивать два отверстия, которые просверливают в самих полосках.

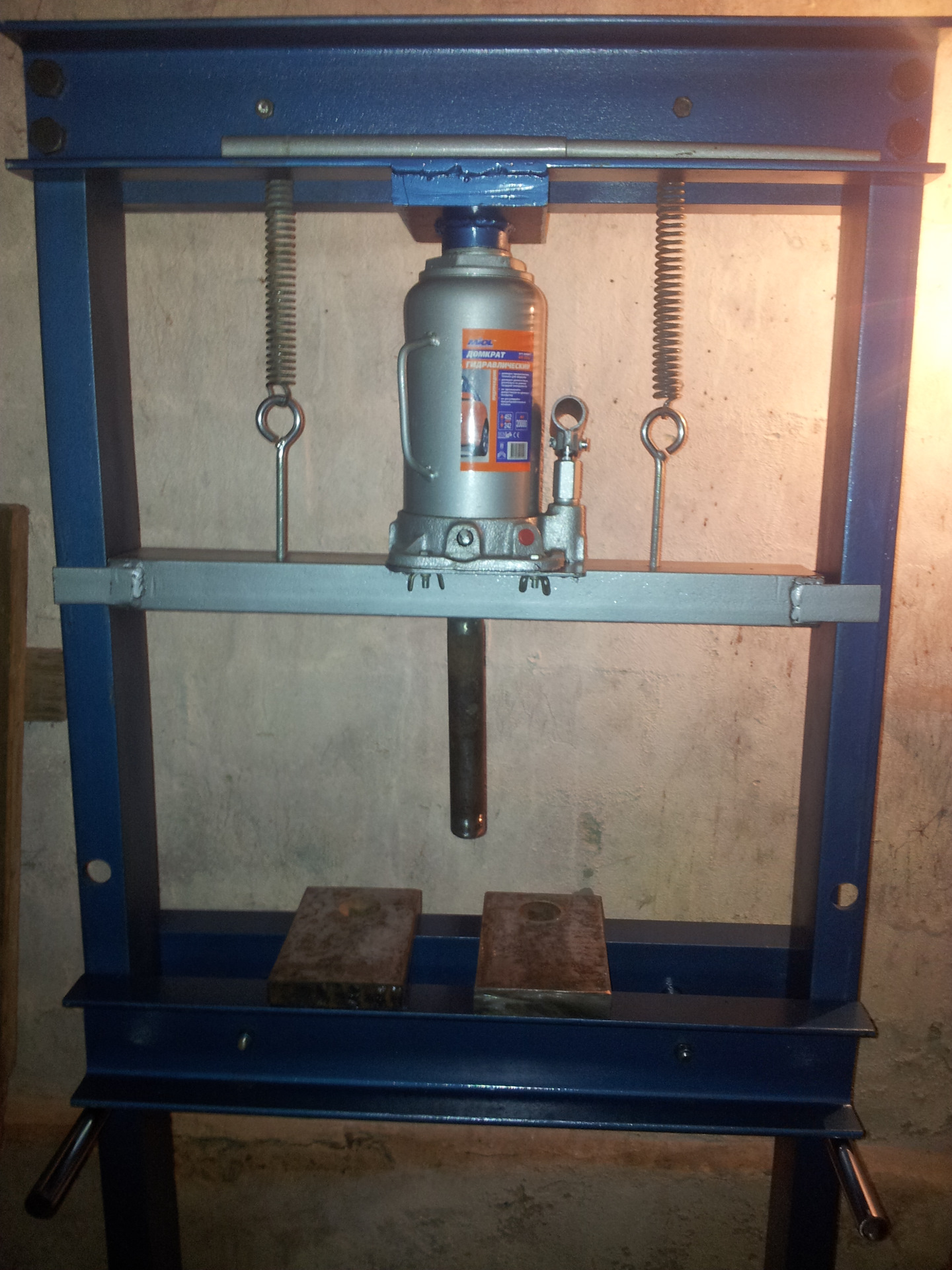

После создания рамы в неё помещают гидравлический бутылочный домкрат. В процессе установки упоры оттягиваются и фиксируются. Домкрат помещают внутрь таким образом, чтобы шток помещался в фиксатор. Крепление производят болтами или сваркой. Желательно использовать болты, они позволят по необходимости вынимать домкрат. Так вы сможете использовать его для других целей.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Видео

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Классификация гидравлических прессов

Все гидравлические прессы конструктивно состоят из деталей одинакового назначения. Принципиальным отличием является способ увеличения давления рабочей жидкости (обычно это так называемое индустриальное масло). В современных прессах этот процесс происходит двумя способами: вручную (для небольших прессов это осуществляется с помощью ручных конструкций), с помощью автоматического привода (для стационарных прессов большой мощности).

В литературе по металлообработке классификация прессов производится по следующим отличительным признакам:

техническому назначению: для компрессионного (прямого) прессования или литьевого (трансферного) прессования;
конструкции станины. Они бывают двух видов: колонные или рамные;
уровню автоматизации (с ручным управлением, полуавтоматическим или полностью автоматическим управлением);
направлению прикладываемого усилия: в горизонтальном направлении, строго вертикально или под заранее заданным углом;
месту расположения рабочего цилиндра в конструкции пресса: с расположением в нижней части пресса или верхней части;
числу допустимых позиций прессования: в одной позиции или многопозиционные прессы.

Самодельный гидравлический пресс

Кроме компоновки классификацию производят по следующим техническим параметрам:

габаритные размеры;
масса в полной комплектации;
величина хода поршня;
мощность (величина создаваемого усилия)
наличие в конструкции пресса датчиков и измерительных приборов, например, манометра;
характеристики используемой станины (форма, место расположения, материал).

Устройство гидравлического пресса для гаража, чертежи, сборка

Опытные автомобилисты делают такого рода модели самостоятельно из подручного сырья, что в последствие позволит выполнить ряд бесплатных работ по ремонту и обслуживанию автомобиля.

Обратите внимание! В самостоятельном производстве гидравлических прессов для гаража предусматривается в частых случаях использование ручного привода

Нам понадобится гидравлический насос.
Выбрать модель: настольную или напольную.
Чертеж с размерами.

Перед тем, как сделать гидравлический пресс нам понадобится разработка чертежа с размерами и небольшая инструкция.

Проектирование чертежей гидравлического пресса своими руками

Перед изготовлением индивидуальной модели, нужно определиться точно, под какой вид деятельности будет использован прибор и какой мощности он должен быть.

Следующий и важный этап, это разработка чертежа гидравлического пресса своими руками, рассмотрим несколько моделей:

Модели	Описание
Сложная гидравлическая модель	Схематический рисунок общего вида, требует временных затрат и нужной специализированной техники.
Простой ручной	Автомобильный, простой. Вполне можно сделать самому, прочитав инструкцию.
Обычный шиномонтажный станок	Двухскоростной с ручным насосом. Есть система самовозврата в исходное положение. Поршень мобильный.
Напольная модель	Есть клапан от перегрузок. Напольная установка, две скорости, ручной привод насоса.
Модель собрана в простых условиях	При создании используют толстостенную трубу. Для напольной конструкции понадобятся швеллеры или уголки с толстыми стенками.

Совет! Перед разработкой чертежа, определяемся со схемой и установкой домкрата.

В большинстве случаев домкрат устанавливается снизу у основания. В разработку чертежа входит такая немаловажная деталь, как устройство станины. Это очень важный момент, ведь на нее и идет вся нагрузка, поэтому позаботиться о прочности нужно еще до производства.

Как сделать гидравлический пресс своими руками для гаража?

Небольшая пошаговая инструкция:

Вначале все металлические детали режим по заготовкам, опираясь на чертежные данные.
Просверливаем предусмотренные отверстия.
Для основы конструкции понадобится квадратный металлический отрез.
Устанавливаем сверху пластину (здесь понадобится сварка).
Далее собираем модель П-образной формы.

Для рабочего стола нужен швеллер или металлическая труба.
Отрезные полосы пойдут для направляющих стола. Длина направляющих и ширина станины должны быть одинаковыми.
После проведения работ оборудование собирается и крепится болтами.
Гидропресс своими руками предусматривает изготовление регулировочного съемного упора, который производится аналогично, но в полосах напротив стоек делаем отверстия для фиксации.

Монтаж пружинных элементов и домкрата является завершающим этапом в устройстве гидравлического пресса для гаража. Есть случаи, когда домкрат не нужен, его спокойно можно изъять из оборудования.

По месту использования

В зависимости о того, где будут использоваться установки, они могут быть стационарными и мобильными.

Стационарные

Стационарные имеют большую мощность и постоянное место работы, куда идет поставка материала. Устройства устанавливают на предприятиях, занимающихся приемом и переработкой вторсырья или в местах скопления отходов из бумаги и картона.

Отличительные признаки стационарных прессов:

постоянное местонахождение
большие размеры
высокая мощность и производительность
дополнительные функции и оснащение

Мобильные

Мобильные установки предназначены для перевозки отходов и работы в необходимых местах. Для подобных агрегатов характерно:

небольшая мощность и производительность
маленькие габариты
не требуется постоянное местонахождение

Устройство чаще всего используют:

Предприятия, которые занимаются вывозом макулатуры на заказ.
Организации, имеющие большой оборот упаковочной тары.
Компании, специализирующиеся на утилизации вторсырья.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

Чертеж

Второй шаг

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

Сборка пресса

Четвертый этап

Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

Удачной работы!

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
Скомбинировать указанные выше варианты.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.
