Какие инструменты нужны для развальцовки медных трубок: обзор самых необходимых + пошаговая инструкция

Получения конического раструба

Для понимания технологии процесса можно взять пример развальцовки трубок из меди. Порядок проведения работ следующий:

Схема действия конического раструба

1. Трубу тщательно торцуют. Для качественной развальцовки угол между торцом и плоскостью должен быть строго 90 градусов.
2. Обработка металла рабочей части заключается в зачистке и удалении заусениц и окислов.
3. На трубку надевают резьбовую муфту.

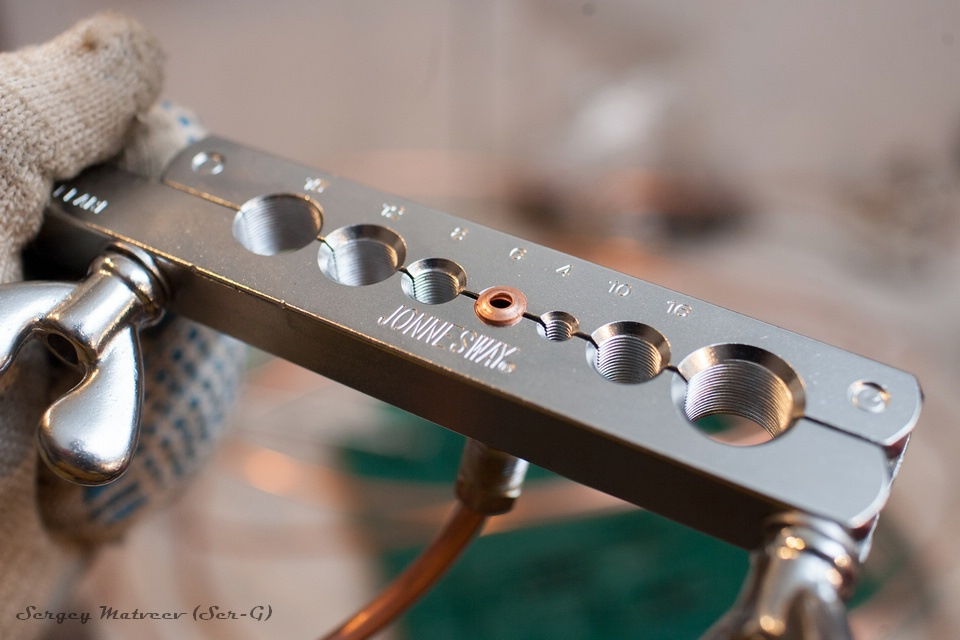

4. Заготовку зажимают в станине в посадочном отверстии соответствующего диаметра. Конец трубы (рабочая часть) на несколько миллиметров должен выступать над станиной.
5. Завинчивая винт, упирают развальцовывающий конус в торец и производят давление до тех пор, пока деформация участка не достигнет предела – будет образована юбка, скошенная под углом в 45 градусов.
6. Вынимают заготовку из станины, муфту перемещают к обработанному краю.

Чтобы легче воздействовать конусом на заготовку, рабочую поверхность лучше покрыть смазочным материалом. Винт перемещать вперед- назад, постепенно достигая нужного результата – это поможет избежать возможного разрыва металла в районе деформации.

Работа ручным экспандером имеет свой алгоритм действий:

Как использовать ручной экспандер для труб

1. Торец заготовки насаживают на подходящий диаметр головки до упора (диаметров в наличии несколько).
2. Удерживая стационарную рукоять, подвижную перемещают по окружности, тем самым разводя губки головки. Работу проводят без насилия, чтобы не разорвать трубу.
3. После получения расширения диаметра снимают заготовку с инструмента.
4. Проверяют легкость вхождения второй трубы в полученный раструб.

Рекомендации по выполнению

Даже если ранее никогда не приходилось сталкиваться с процессом развальцовки, можно с первого раза получить хороший результат. В этом помогут советы и рекомендации от специалистов.

1. Трубы перед работой нужно тщательно проверить. Их сечение должно быть идеально круглым, без заусенцев, мусора и прочих дефектов.
2. В процессе обработки нельзя допускать перекоса заготовок и расширяющего наконечника. Иначе раструб будет асимметричным, и надежного соединения уже не получится.
3. В случае ручной обработки болванка не вдавливается, а вкручивается. В этом случае усилие будет равномерно распределяться, и вероятность повреждений трубы будет снижена.
4. Если работа выполняется экспандером, обработка трубы делится на несколько этапов. Растягивание трубы должно выполняться после небольшого расширения кромки.
5. Используя станки с матрицами, нужно четко подбирать отверстие под диаметр заготовки – погрешность здесь должна быть минимальной.
6. Труба по внешней стороне обрабатывается абразивной губкой, что позволит убрать пыль и прочие загрязнения. Пропустив этот этап, можно столкнуться с проскальзыванием заготовки в матрице, что сильно усложнит работу.

Обзор инструмента для развальцовки труб смотрите далее.

Разбортовка — конец — труба

Разбортовка конца трубы у тонкостенных стальных, медных и латунных труб делается в горячем состоянии. После разогрева конца трубы до 800 — 900, ее зажимают в приспособлении, и с помощью гладилок производится отбортовка первого конца трубы. Перед отбортовкой второго конца надевают окончательно обработанные фланцы, после чего производят дальнейшую отбортовку. По толщине стенка должна быть одинаковой, не иметь трещин, надрывов, больших забоин и морщин. Разбортовка конца трубы производится горячей штамповкой в специальном приспособлении. Соединение применяется при изготовлении аппаратов и арматуры из винипласта; в монтаже санитарно-технических устройств оно имеет ограниченное применение.

Разбортовку концов труб выполняют горячей штамповкой в специальном приспособлении.

Разбортовку конца трубы ( раздачу конца трубы на конус) выполняют с целью увеличить главным образом прочность соединения, хотя при разбортовке в какой-то степени повышается и его плотность. Разбортованный участок трубы должен начинаться сразу же у наружной кромки гнезда ( рис. 8.8), тогда его сопротивление вырыванию будет суммироваться с сопротивлением развальцовки. Разбортовку следует выполнять одновременно с развальцовкой, так как специальная разбортовка приводит к ухудшению качества вальцованного соединения, потому что после этого требуется вторичная подвальцовка, которая в свою очередь может привести к ухудшению качества разбортовки. На практике стараются максимально раздать конец трубы без образования трещин. Длинарыступающего из гнезда конца трубы обычно не более 10 мм.

Разбортовку конца трубы ( раздачу конца трубы на конус) выполняют с целью увеличить главным образом прочность соединения, хотя при разбортовке в какой-то степени повышается и его плотность. Разбортованный участок трубы должен начинаться сразу же у наружной кромки гнезда ( рис. 8.8), тогда его сопротивление вырыванию будет суммироваться с сопротивлением развальцовки. Разбортовку следует выполнять одновременно с развальцовкой, так как специальная разбортовка приводит к ухудшению качества вальцованного соединения, потому что после этого требуется вторичная подвальцовка, которая в свою очередь может привести к ухудшению качества разбортовки. На практике стараются максимально раздать конец трубы без образования трещин. Длина выступающего из гнезда конца трубы обычно не более 10 мм.

Разбортовку конца трубы ( раздачу конца трубы на конус) выполняют с целью увеличить главным образом прочность соединения, хотя при разбортовке в какой-то степени увеличивается и его плотность.

Как было сказано, разбортовка конца трубы делается с целью повышения прочности вальцовочного соединения.

Развальцовку труб проводят с разбортовкой конца трубы .

Для повышения прочности, а также плотности развальцовка выполняется с разбортовкой конца трубы . Длина разбортованного конца трубы примерно равняется толщине стенки трубы. Колокольчик разбортовки должен начинаться сразу же у кромки отверстия, иначе разбортовка не будет иметь эффекта. Чтобы основание колокольчика не повреждалось острым углом кромки отверстия, в отверстии снимается фаска размером 1 — 2 мм.

Развальцовка — это процесс по частичному изменению конфигурации края трубы для придания полому изделию требуемой формы по расширению или сужению диаметра путем заданной деформации металла.

Методы вальцевания

В зависимости от температуры материала, подлежащего вальцовке, все процессы можно условно подразделить на две группы:

• Горячее – используется для обработки материалов, которые имеют высокое сопротивление к изменению формы. Как пример можно привести нагрев пластиковых труб для их вальцовки по радиусу.
• Холодное – применяется для обработки мягких материалов, например, сталь низкого качества, алюминий и медь, а также им подобные.

Оба этих метода используются как при заводской, так и при ручной обработке. Если предполагается самостоятельная работа, то лучше использовать экспандер или особый набор. В набор должны быть включены:

• Труборез;
• Шаблоны с отверстия, различными по диаметру;
• Зажимы;
• Труборасширитель (обычно конусный).

Чаще всего используют три типа воронки:

• Стандартная – буквальный вариант, встречается повсюду;
• Грибок евростандарта – визуально напоминает автомобильную покрышку, да и встречается на машинах производства стран Европы;
• На воронке имеется двойное сложение краев – такая воронка распространена в трубопроводах автомобилей американского производства.

Как развальцевать медную трубку в домашних условиях

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участокбольшего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

• При монтаже систем кондиционирования.
• При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
• При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

• Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
• После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

• Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
• Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
• Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
• Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров.

Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует.

Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб.

Особенности выполнения развальцовки труб

Развальцовка трубок из меди может потребоваться в таких ситуациях:

1. Концы трубок, которые изготовлены из меди, нужно подготовить для их соединения с помощью пайки.
2. Конец трубки необходимо подготовить для соединения его с прочими материалами при помощи муфты. В таких ситуациях при развальцовке подгоняют следующие геометрические параметры трубки: угол изгиба, внутренний и внешний диаметр и прочие.
3. Тому концу трубки, который обрезали, необходимо придать нужную конфигурацию.

Для качественной развальцовки применяют специально изготовленные приспособления и инструменты, а также производят такие действия:

1. Хорошо зачищается конец изделия, соединение которого нужно выполнить.
2. Надевается специальная муфта на зачищенный конец.
3. При помощи специального приспособления или инструмента развальцовывается конец изделия до тех пор, пока угол расширения не составит 45 градусов.
4. После того как процедура завершится, из приспособления извлекается конец изделия. После этого разрешено сразу же начинать соединение.

Если вы никогда раньше не выполняли подобную технологическую операцию, и первый раз собираетесь произвести развальцовку изделия, то необходимо отрезать трубку с запасом в 2,5 сантиметра. Так при неудаче вы сможете отрезать бракованный конец и произвести развальцовку ещё раз.

Если трубку из меди нужно развальцевать для того, чтобы с помощью пайки осуществить её соединение, то последовательность ваших действий должна быть следующей:

1. Тщательно зачистите конец изделия, которое следует развальцевать (лучше всего для этих целей применять специально предназначенные щёточки).
2. С помощью специально предназначенного устройства конец трубки, изготовленной из меди, расширяют до таких размеров, чтобы можно было вставить в него конец второй трубки. Но между соединительными элементами при этом должен выдерживаться зазор в 0,124 миллиметра. Для этих целей применяется измерительный прибор.
3. На внутреннюю часть развальцованного участка трубы наносится флюс равномерным слоем. Он необходим для обеспечения герметичного и надёжного соединения.
4. В развальцованное изделие вставляется второй элемент соединения на глубину, равную диаметру трубки.
5. С помощью паяльной лампы, электрического паяльника или газовой горелки нужно прогреть место будущего соединения до тех пор, пока припой начнёт плавиться.
6. Все зазоры между краями соединительных труб из меди заполняются расплавленным припоем. Вследствие этого формируется герметичное и надёжное соединение.

После того момента, когда будет сформировано соединение двух медных трубок необходимо положить их на горизонтально расположенную поверхность и подождать полного остывания.

Грамотный выбор инструментария

Профессиональные приборы от известных брендов отличаются повышенной стоимостью и смогут окупиться только при их коммерческом использовании. Если же в доме нужно установить единовременно холодильное оборудование, кондиционер, заменить участок системы отопления или водоснабжения – лучшим и оптимальным выбором станет бюджетная (даже не автоматическая) механическая модель. Она обеспечит достаточное качество обработки труб – при надлежащей сноровке раструбы получатся с одинаковыми стенками, без трещин, с гладкой поверхностью. В любом случае, подобные приборы предпочтительнее покупать в специализированных строительных магазинах или электронных площадках. Обязательно в комплекте к прибору должен идти сертификат соответствия и гарантия продавца.

Применяемое оборудование

Экспандер — это самое простое и незамысловатое приспособление для развальцовки трубок небольшого диаметра, которое представляет собой устройство со сменными насадками, позволяющее развальцовывать трубки за одну простую операцию. Правда, особого качества от экспандера ожидать не надо, да и для работы с ним необходима определенная сноровка.

Следующей категорией ручного инструмента для развальцовки служат различные наборы, в комплект которых, как правило, входят:

• две планки основания со специальной формы отверстиями, соответствующих основным типоразмерам стальных и медных трубок, в количестве от 5 до 11 штук в зависимости от комплектации и цены,
• приспособление развальцовки с резьбой для крепления пяти сменных штампов.
• набор сменных штампов.

Нередко такие наборы комплектуют ручными роликовыми, предназначенными для резки алюминиевых, латунных, медных, стальных и металлопластиковых труб с диаметром от 3 до 29 мм включительно.

Стоит отметить, что по многочисленным отзывам на форумах в интернете пользователи обращают внимание на прямую зависимость качества и надежности в работе таких инструментов от стоимости наборов. Как правило, дешевый станок для развальцовки трубок быстро ломается и не рекомендуется для использования при больших объемах работ

Следующей категорией приспособлений являются различные виды станков для развальцовки трубок. Они отличаются более надежными и качественными узлами, высокой стоимостью и предназначаются для профессионального применения.

Ремонт тормозных трубок, самостоятельная развальцовка, инструменты и приспособления

Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность.

Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.

Признаки замены

Определить неисправность трубок самостоятельно можно при следующих признаках:

• Вытекание тормозной жидкости из системы;
• Перегрев тормозных барабанов;
• Скрип при нажатии на педаль;
• Увеличение хода тормозной педали;
• Тормозной путь становится длиннее;
• Износ колодок происходит неравномерно.

Причины замены

1. Возникновения коррозии;
2. Образований трещин;
3. Закисленность резьбы;
4. Воздействия внешней среды;
5. Плохое крепление.

Станок для развальцовки

Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам.

Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету.

Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.

При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации

Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации.

Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.

Самодельное приспособление для ремонта тормозных трубок

Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет.

Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков.

Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.

Процесс развальцовки тормозных трубок своими руками

Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра.

Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью.

При невозможности провести ремонт, покупаем трубку в магазине.

Инструкция по ремонту трубки своими руками:

• Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
• Меняем конус на штамп, необходимый под диаметр трубки;
• Закручиваем штамп;
• Вкручиваем штамп и расплющиваем слегка торец медной трубки;
• Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
• Снимаем штамп и меняем на инструмент в форме конуса;
• Аккуратно не торопясь, закручиваем;
• Вытаскиваем трубку и если необходимо зачищаем.

На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок».

Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус».

Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.

Плюсы и минусы самостоятельной развальцовки

К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.

Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз.

Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.

Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда!

статьи!

Реализация вальцовки

Благодаря высокой пластичности меди, ловкий и обладающий хорошей физической силой человек сможет, если попытается, выполнить процесс натягивания медной трубки на шаблон в виде конической болванки. Нередко так и делают – это просто и быстро. Однако, применение кустарного способа обработки нередко ведет к печальным результатам:

1. Выполняя эту процедуру, можно замять тонкую медную трубу.
2. Нередки случаи разрыва трубки в местах растяжения, на которые приходятся усилия.

Существуют методы усовершенствования варварского способа путем применения простых приспособлений.

Промежуточный вариант, более совершенный, чем кустарное растягивание трубки с помощью силы, и менее эффективный, чем добротная вальцовка – это использование экспандера, устройства, имеющего сменную насадку. Оно позволяет, используя рычаг, растягивать трубки, чтобы придать им больший диаметр, одним простым действием.

Инструмент для ручной вальцовки труб

Экспандер очень удобен в использовании, поскольку работа выполняется довольно быстро, однако, полученный результат не удовлетворительный. До его применения трубка имела стенки, которые были различной толщины, а после этого более тонкую стенку растянули сильнее, причем, толстую деформация никак не касается – она остается прежней.

Можно пользоваться правильным инструментом, который помогает развальцовывать медные трубки. Он является валиком или валиками, изготовленными из твердых сплавов, которые много раз прокатываются по внутренним поверхностям трубок. Каждый новый оборот валик целенаправленно деформирует трубку, придавая ей необходимую форму.

Выполнение работы на самодельном станке

Самостоятельно изготовленный станок можно будет использовать в последующем длительное время. Он пригодиться автовладельцам, у которых автомобиль обладает большим пробегом.

В качестве инструментов потребуется заточной станок, болгарка и дрель. Материалами послужат выточенные на заказ оправки, уголки (100х32х5 мм., 2 шт.) и пара болтов М8. Уголки крепятся друг с другом болтами, а в основании станины сверлятся отверстия. Не забываем о фаске для краев отверстий.

Процесс работы на самодельном станке будет аналогичен работе на заводском оборудовании. Алгоритм состоит из таких пунктов:

• фиксируем заготовку так, чтобы внешний край выступал на 5–6 мм за губки тисков;
• подбираем конус нужного диаметра;
• штуцеры должны быть разнонаправленными;
• вкручиваем медленно конус, развальцовывая края трубки до той степени, чтобы он вошел до крайней риски;
• поднимаем конус и удаляем образовавшиеся заусенцы.

Особенности технологии

В современном автомобилестроении существует восемь видов развальцовки медных, латунных, алюминиевых и стальных трубок. Их применяют для создания разъемных соединений различных гидравлических и топливных систем в современных автомобилях. Большинство видов этих развальцовок производится промышленным способом на специальных станках в заводских условиях.

Но основные три типа развальцовки являются наиболее распространенными и применяются как в автомобилестроения, так и при монтаже различного энергетического оборудования. К ним относится:

• простая одинарная развальцовка под конус типа «D», делается под углом в 45 градусов в виде одинарной воронки, для ее изготовления подойдет большинство ручных приспособлений для развальцовки трубок;
• двойная развальцовка трубок под конус типа «E» также выполняется под углом в 45 градусов в виде одинарной воронки с двойным усиленным краем трубки, для ее выполнения подойдет уже более специализированный инструмент для развальцовки со специальными насадками;
• одноразовая развальцовка стальных труб под грибок типа «F», выполняется специальной эксцентриковой развальцовкой.

Устройства и приборы

Чтобы сделать развальцовку в домашних условиях надо подготовить инструменты. увеличить край медной трубки доступно человеку без опыта вручную, натянув его на коническую болванку. Минус такого способа обработки: получить раструб с заданными размерами будет сложно, потому что мастер прикладывает неравномерное усилие. Такая развальцовка искривляет деталь. Изъяна можно избежать, используя специальные инструменты.

Строительный рынок предлагает расширяющие диаметр изделий из меди приспособления с ручным или электрическим приводом. Электроинструменты используют для развальцовывания трубопровода и для других целей. Например, изгиба под нужным углом. Все приборы действуют по принципу пластической деформации, что обеспечивает сохранение внутренним поверхностям трубы гладкости в процессе расширения диаметра изделия.

Комплект инструментов для развальцовки

Шаблон

Это простейший аппарат – болванка в форме конуса. Изготавливается из любого металлического сплава, который тверже меди. Главное преимущество шаблона – небольшая цена. Кроме того, он легок в применении. Но такой способ увеличения диаметра изделия нередко сопровождается разрывами стенок.

Эспандер

Это ручной прибор, в котором увеличение диаметра медных труб происходит в результате применения силы. Устройство состоит из 2 рычагов и раздвижного конуса, на который насаживается обрабатываемый элемент. При надавливании на ручки эспандера, элементы расширителя расходятся в разные стороны, медное изделие растягивается. Это недорогое устройство не гарантирует качественного результата. При его использовании невозможно контролировать толщину трубы, на более тонких зонах могут возникнуть порывы.

Развальцовку изделия эспандером целесообразно выполнять в два приема. Вначале слегка расширить край, затем повернуть инструмент и растягивать трубу до требуемого диаметра.

Эспандер

Конусный развальцовщик

Представляет собой простейший набор: матрица и развальцовщик. Первый из 2-х элементов представляет собой пластину с округлыми прорезями размерами стандартных сечений труб. Развальцовщик состоит из нижеперечисленных элементов:

• корпуса;
• расширителя;
• ходового винта.

Когда ходовой винт начинает вращаться, расширитель ввинчивается в отверстие изделия и создает раструб.

Механический и электрический инструмент

Механическое устройство аналогично конусному, только его рабочим элементом является набор вальцов. Они действуют не растягивая, а равномерно раскатывая стенки труб. Указанная технология обеспечивает одинаковую толщину материала на всем обработанном участке. Благодаря этому внутренние поверхности трубы в процессе раскатывания остаются гладкими, а раструб получается аккуратный и симметричный.

Электрический аппарат отличается от механического наличием электропривода. Он значительно сокращает время выполнения процесса и не требует прикладывать усилие.

Развальцовщик, работающий от электросети
