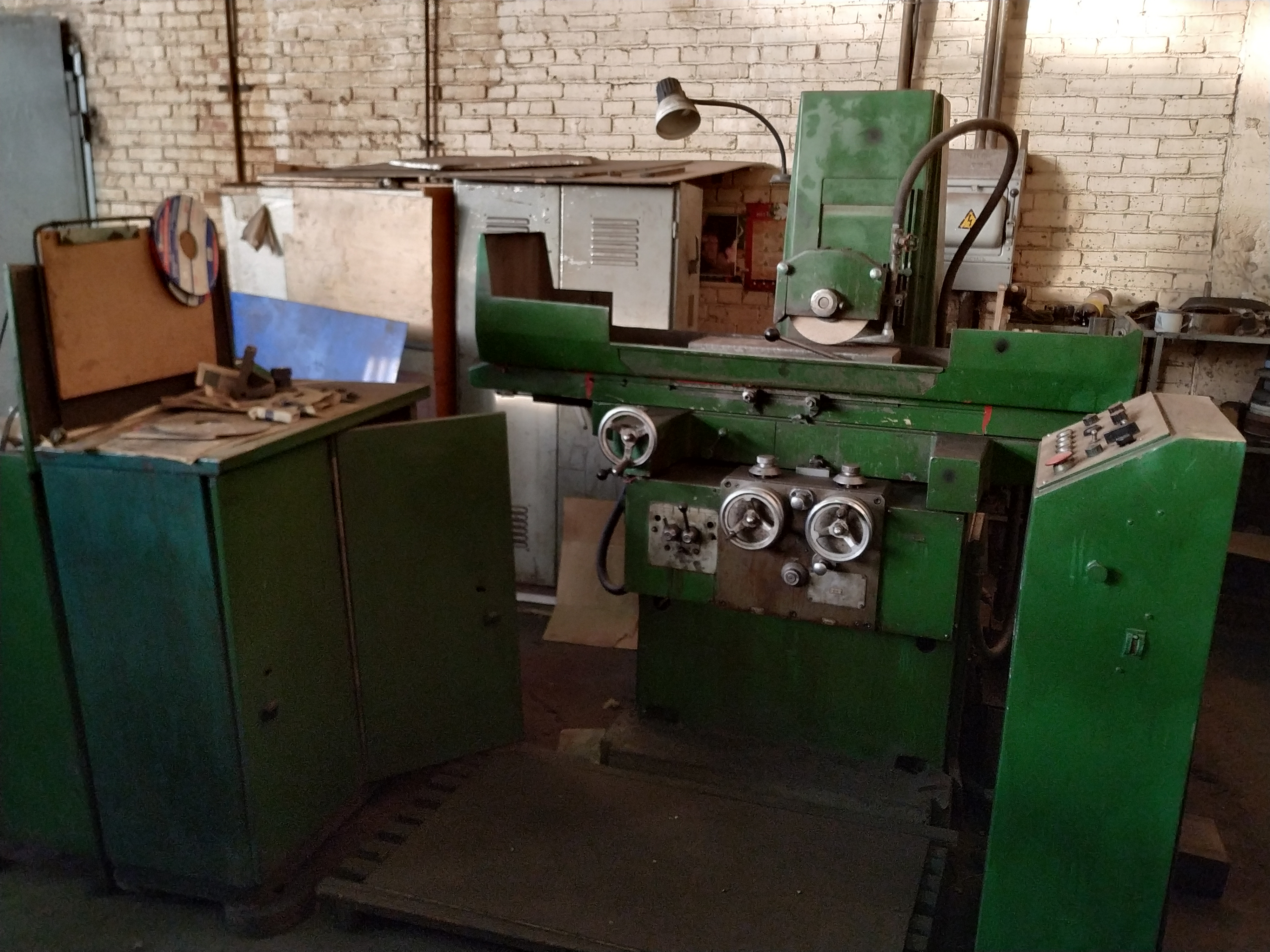

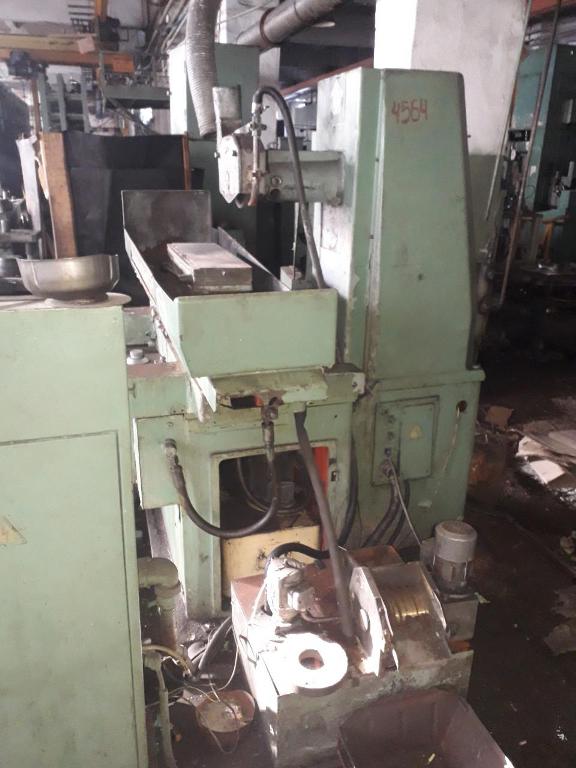

Плоскошлифовальный станок 3г71 технические характеристики, паспорт

2 Принцип работы станка, его составные части и кинематическая схема

Шлифовальная горизонтальная установка Оршанского завода состоит из следующих основных компонентов:

  • кран управления;
  • колонна и станина;
  • гидрокоммуникация;
  • устройство реверса (продольного) стола;
  • электрическое оборудование;
  • система смазки колонны;
  • крестовый суппорт;
  • распределительная панель;
  • кожух;
  • рабочая поверхность (стол);
  • гидравлический агрегат;
  • устройство продольного реверса;
  • устройство вертикальной подачи;
  • шлифголовка;
  • устройства поперечной подачи и поперечного реверса.

Крестовый суппорт поперчено передвигается по двум направляющим на станине, которые имеют форму латинской буквы V. По ним же, а также по плоской направляющей происходит и передвижение стола, но уже продольно. Перемещение рабочая поверхность получает от гидравлического цилиндра, который располагается между направляющими. В нижней части крестового суппорта (внутри данного узла) установлено несколько устройств:

  • ВШПГ–35 – гидропанель;
  • передвижения стола в продольном направлении;
  • распределительный блок;
  • поперечной подачи;
  • реверса (поперечного) стола.

В задней части станины монтируется колонна, шлифовальная головка передвигается по направляющим вертикального вида. Бак охлаждения находится рядом с агрегатом с правой его стороны. А гидравлический механизм размещается внутри станины. Обслуживать данный узел можно через дверку с левой стороны станины. Шпиндель вращается через плоскоременную передачу от электрического двигателя, который отвечает за главное движение. Ручная вертикальная подача идет через червячный механизм от маховика, а автоматическая обеспечивается гидроприводом посредством гидравлического цилиндра, оснащенного лопастями.

Аналогично гидроцилиндром производится и поперечная автоподача. При этом винт поворачивается через шестерни и обгонную муфту за счет вращения ротора гидравлического цилиндра. Ручная подача в поперечном направлении выполняется рукояткой или от маховика. Реверс рабочей поверхности становится возможным благодаря наличию установленного на столе кулачка. Вручную же перемещать стол можно при помощи рейки и маховика.

Конструкция и особенности плоскошлифовальных станков

Устройство плоскошлифовальных станков не отличается высокой технологической сложностью. Рассмотрим конструкцию простейшего аппарата отечественного производства. Станину и раму – несущие элементы агрегата – изготавливают методом литья. По бокам располагаются вертикальные направляющие. Вдоль них перемещается каретка со шлифовальной бабкой, которая движется по отдельным направляющим. Приводом может служить как гидравлический мотор, так и ручное усилие. Цель подобной компоновки – увеличение жесткости станка, что обеспечивает повышенную точность разных видов шлифования.

Винт-гайка качения способствует стабильной подаче станка. Для перемещения каретки в вертикальном направлении используют специальный автоматический прерывистый механизм, который монтируют на передней части станины. Возможны варианты ручного управления подачей. Для увеличения скорости движения используют механизм вертикального перемещения.

На станки высокого класса, которые способны производить шлифование с наивысшей точностью, устанавливают гидростатические направляющие.

Отдельные агрегаты оснащают двухскоростными электрическими двигателями, что расширяет круг технологических возможностей обработки.

3У131 станок круглошлифовальный универсальный полуавтомат. Назначение и область применения

Разработчик круглошлифовального станка 3У131 Опытно-конструктМоскваое бюро шлифовальных станков (ОКБ ШС), Харьковского станкостроительного завода им. С. В. Косиора, основанного в 1936 году.

Шлифовальный станок 3У131 предназначен для наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также плоских фланцевых поверхностей изделий в условиях единичного и мелкосерийного производства.

Шлифование на станках 3У131 может производиться в неподвижных центрах или патроне. Верхняя часть стола, шлифовальная и передняя бабки станков выполнены поворотными.

Принцип работы и особенности конструкции станка

Гидравлический привод продольного перемещения стола обеспечивает плавное регулирование скорости перемещения и изменение величины задержек в крайних положениях стола. Имеется механизм ручного перемещения стола.

Шпиндель шлифовальной бабки смонтирован в самоустанавливающихся гидродинамических подшипниках, которые обеспечивают устойчивое положение шпинделя при больших нагрузках.

Шлифовальная бабка перемещается на роликовых направляющих. В механизме подач шлифовального круга применена винтовая пара качения, что обеспечивает высокую точность подачи.

Станки 3У131 комплектуются механизмом балансировки шлифовального круга на ходу и прибором для замера величины вибрации.

Обработка изделия на станках может проводиться продольным шлифованием с ручной или автоматической подачей круга при реверсах стола или врезным шлифованием с ручной подачей круга. Обеспечивается высокая точность и чистота обработки.

Станки комплектуются скоростными точными внутришлифовальными шпинделями.

Резервуары для масла и охлаждающей жидкости вынесены за пределы станины для устранения тепловых деформаций. Обеспечивается очистка масла и охлаждающей жидкости.Надежная блокировка исключает включение приводов вращения шпинделя шлифовального круга и перемещения стола при отсутствии смазки, а также отвод пиноли задней бабки при подведенной шлифовальной бабке.

Станки удобны в управлении и обслуживании. Пуск перемещения стола, включение вращения охлаждения изделия и быстрый подвод шлифовального круга к изделию производится одной рукояткой. Отвод пиноли задней бабки осуществляется от гидравлики с помощью педали.

Станки комплектуются навесными индикаторными скобами для замера шлифуемого диаметра изделия.

Высокая жесткость станков, достаточные размеры шлифовального круга и мощный привод обеспечивают высокую производительность.

Шпиндель передней бабки неподвижный. Изделие приводится во вращение электродвигателем постоянного тока через клиноременные передачи, что дает возможность бесступенчато регулировать вращение изделия.

Шпиндель шлифовальной бабки установлен и двух подшипниках скольжения специальной конструкции с принудительной проточной смазкой. Корпус шлифовальной бабки смонтирован на роликовых направляющих.

Алмазная правка шлифовального круга производится прибором правки, установленным на задней бабке, или прибором для автоматической правки, поставляемым по особому заказу за отдельную плату.

Класс точности станков по ГОСТ 11654—65:

  • модель ЗУ131 – П
  • модель ЗУ131В – В

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131:

  • наружная поверхность – V10
  • внутренняя поверхность – V 9
  • торцевая поверхность – V 8

Шероховатость обработанной поверхности по ГОСТ 2789—59 на станке модели ЗУ131В:

  • наружная поверхность – V11
  • внутренняя поверхность – V10
  • торцевая поверхность – V9

Технические характеристики круглошлифовального универсального станка 3у131

Разработчик – Харьковское конструктМоскваое бюро шлифовальных станков ОКБ ШС.

Изготовитель – Лубенский станкостроительный завод.

Основные параметры станка – в соответствии с ГОСТ 11654-90 Станки круглошлифовальные. Основные параметры и размеры. Нормы точности.

  • Наибольший диаметр обрабатываемой заготовки – Ø 280, мм
  • Наибольшая длина обрабатываемой заготовки – 710 мм
  • Высота центров – 185 мм
  • Максимальная масса заготовки – 55 кг
  • Размеры шлифовального круга – 450..600 х 305 х 50 мм
  • Мощность электродвигателя – 5,5 кВт
  • Вес станка полный – 6,2 т

Модификации круглошлифовального станка 3У131

  • 3у131 – базовая модель, наибольший размер изделия Ø 280 × 710 мм, класс точности П по ГОСТ 11654—65;
  • 3у132 – наибольший размер изделия Ø 280 × 1000 мм, класс точности П по ГОСТ 11654—65;
  • 3у133 – наибольший размер изделия Ø 280 × 1400 мм, класс точности П по ГОСТ 11654—65;
  • 3у131в, 3у132в, 3у133в – класс точности В по ГОСТ 11654—65;
  • 3у131вм, 3у132вм, 3у133вм – класс точности В по ГОСТ 11654—65;

Станки могут быть применены в условиях мелкосерийного, серийного и крупносерийного производства.

Виды оборудования

Плоскошлифовальные станки различают по размерам:

  1. Настольные. Малогабаритные установки применяют для обработки маленьких деталей с относительно низкой точностью. Отличаются экономным энергопотреблением.
  2. Напольные. В станочных парках крупных предприятий еще можно встретить станки советского производства. Их производили на Липецком станкостроительном заводе в соответствии с требованиями ГОСТ 2789-73. Эксплуатация подобного оборудования затруднена ввиду отсутствия на рынке запасных частей, выпуск которых был прекращен в начале 90-х. Современные прецизионные плоскошлифовальные станки отличаются высокой производительностью при меньших габаритах.

Важным фактором, оказывающим влияние на метод воздействия, является расположение шпинделя, который может быть размещен как в вертикальном, так и в горизонтальном положении.

Передовые производители предлагают пользователям следующие модификации станков:

  1. С крестовыми столами. Широко используется в инструментальном производстве. Отдельные модели с неподвижной колонной оснащают направляющими с целью перемещения стола в продольной и поперечной плоскостях.
  2. С круглыми столами. Предназначены для обработки изделий круглой формы. Приводом вращения плоскости служит электрический двигатель.
  3. Портальные. Эффективная конструкция, в которой реализована возможность продольного перемещения стола для обработки деталей с высокой точностью. Станки обладают внушительными размерами и высокой мощностью привода, что позволяет выполнять тяжелое шлифование изделий. Рабочий инструмент способен перемещаться в поперечной и вертикальной плоскостях.
  4. Консольные. Высокотехнологичное оборудование, отличающееся методами перемещения отдельных узлов. Стол перемещается с помощью гидравлического привода, а за поперечное направление отвечает траверса, приводимая в движение сервоприводами.

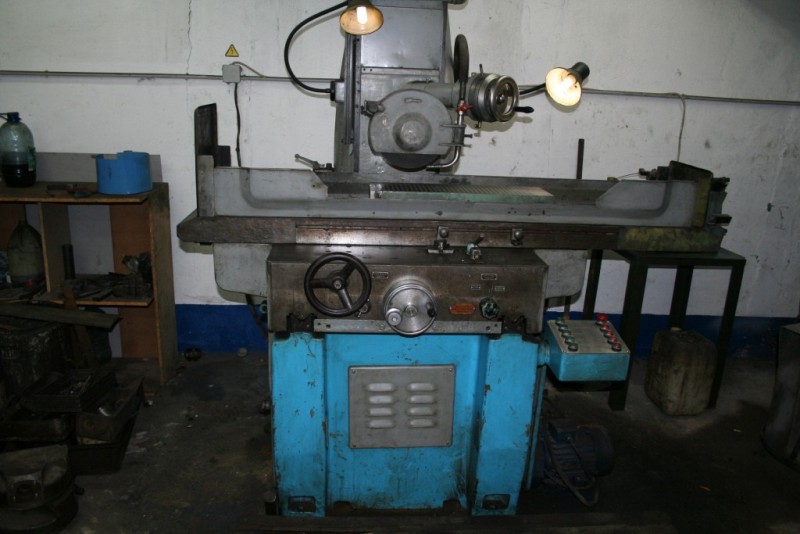

Расположение органов управления плоскошлифовальным станком 3711

Расположение органов управления шлифовальным станком 3711

Расположение органов управления шлифовальным станком 3711

Перечень органов управления шлифовальным станком 3711

  • 1. Рукоятка ручного продольного реверса стола
  • 2. Рукоятка регулировки скорости стола
  • 3. Рукоятка пуска и остановки стола
  • 4. Маховичок тонкой поперечной подачи
  • 5. Винт фиксации маховика поперечной подачи
  • 6. Рукоятка ручной поперечной подачи
  • 7. Маховичок тонкой вертикальной подачи
  • 8. Рукоятка ручной вертикальной подачи
  • 9. Лимб регулировки величины вертикальной подачи
  • 10. Рукоятка крана охлаждения
  • 11. Кнопка упора продольного реверса стола
  • 12. Рукоятка ручного поперечного реверса стола
  • 13. Кнопка упора поперечного реверса стола
  • 14. Рукоятка ручного продольного перемещения стола
  • 15. Кнопка фиксации механизма ручного поперечного перемещения стола
  • 16. Тонкая регулировка величины поперечной подачи
  • 17. Грубая регулировка величины поперечной подачи
  • 18. Переключатель «Поперечная подача — правка»
  • 19. Регулятор скорости правки
  • 21. Лампочка сигнальная «Нет смазки»
  • 23. Тумблер «Работа с плитой — без плиты»
  • 24. Кнопка «Пуск гидропривода»
  • 25. Тумблер «Плита включена — выключена»
  • 26. Кнопка «Стоп гидропривода»
  • 27. Кнопка «Пуск смазки шлифовального круга»
  • 28. Кнопка «Поперечная подача ускоренно»
  • 29. Кнопка «Стоп шлифовального круга»
  • 30. Тумблер «Поперечная подача включена — выключена»
  • 31. Кнопка «Шлифовальная головка вверх»
  • 32. Кнопка «Шлифовальная головка вниз»
  • 33. Тумблер «Вертикальная подача включена — выключена»
  • 34. Тумблер «Вертикальная подача на реверс стола — реверс крестового суппорта»
  • 35. Переключатель «Охлаждение включено — выключено»
  • 36. Сигнальная лампочка «Станок включен»
  • 37. Кнопка «Все стоп»

Спецификация основных узлов плоскошлифовальных станков 3701 и 3711

  • 1. Станина 3701-10, 3711-10
  • 2. Салазки — 3701-11, 3711-11
  • 3. Кожух станины — 3701-12, 3711-12
  • 4. Крестовый, суппорт — 3701-20, 3711-20
  • 5. Стол — 3701-21, 3711-21
  • 6. Механизм поперечной подачи — 3711-22, 3711-22
  • 7. Механизм продольного реверса стола — 3701-23, 3711-23
  • 8. Механизм поперечного реверса стола — 3711-24, 3711-24
  • 9. Шлифовальная головка — 3701 30, 3711-30
  • 11. Механизм вертикальной подачи — 3711-32, 3711-32
  • 12. Редуктор вертикальной подачи — 3711-33, 3711-33
  • 13. Кожух — 3701-34Б, 3711-34А
  • 14. Охлаждение — 3711-60, 3711-60
  • 15. Гидрокоммуникация — 3701-70, 3711-70
  • 16. Гидроагрегат — 3711-71, 3711-71
  • 18. Гидроцилиндр — 3701-73, 3711-73
  • 20. Размещение электрооборудования на станке — 3711-80Б, 3711-80Б
  • 21. Станция управления — 3711-81Б, 3711-81Б
  • 22. Размещение электрооборудования на панели электромагнитной плиты — 3701-82А, 3711-82А
  • 23. Блок поперечной подачи — 3711-83Г, 3711-83Г
  • 24. Размещение электрооборудования на панели вертикальной подачи — 3711-84Б, 3711-84Б
  • 25. Электрошкаф — 3711-85Б, 3711-85Б
  • 26. Инструментальный шкаф — 3711-86А, 3711-86А
  • 27. Замок — 3711-87А, 3711-87А
  • 28. Блок торможения электродвигателя ускоренного перемещения шлифовальной головки — 3711-88, 3711-88
  • 29. Принадлежности — 3701-90, 3711-90

Перечень возможностей плоскошлифовального станка

Существуют два способа шлифовки:

  • торцевой частью круга;
  • периферией.

Для каждого способа существует несколько технологий обработки. С помощью торцевого метода можно выполнить следующие операции:

  1. Однопроходная шлифовка. Применяется на агрегатах с круглой формой стола. Вектор движения направлен вертикально вниз. Шлифовку выполняют за один проход круга. Таким образом, за один оборот плоскости снимают весь припуск. Для повышения точности работ необходимо использовать три головки – эту схему применяют на предприятиях массового производства.
  2. Многопроходная шлифовка. Характеризуется низкой скоростью перемещения обрабатываемой заготовки. Круг снимает припуск постепенно согласно заданным параметрам. Такой метод снижает температурное воздействие на зону контакта, что повышает точность работ.
  3. Двухсторонний способ. Разновидность многопроходного метода, главной особенностью которого является синхронная обработка двух торцов заготовки.

Работа периферийной частью считается щадящим воздействием на поверхность по сравнению с вышеописанными методами. Расположение инструмента ограничивает круг обрабатываемых материалов: невозможно выполнить качественную шлифовку деталей с высокой жесткостью. Кроме того, метод является менее производительными. Основные способы обработки периферией:

  1. Глубинный. Припуск снимается за несколько проходов с низкой скоростью продольной подачи. Основная нагрузка ложится на торцевую часть инструмента, что является причиной ускоренного износа. Величина припуска должна быть максимально допустимой.
  2. С врезной непрерывной подачей. Применяется для работы с заготовками сложной формы, плоскость которых ограничена буртами или длина заготовки сильно превосходит ее ширину. Данный способ характеризуется отсутствием поперечной подачи, что сказывается на качестве результата. В процессе шлифования круг изнашивается неравномерно и требует периодической правки. В противном случае поверхность будет обработана неравномерно.
  3. С поперечной прерывистой подачей. Метод позволяет шлифовать заготовки с наивысшим показателем точности вне зависимости от площади шлифования. Работы выполняются на аппарате с круглым столом и горизонтальным расположением шпинделя. Высокая точность достигается за счет специфики рабочего цикла: подача круга и поперечный реверс происходят одновременно.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

  • Качество и скорость обработки.
  • Высокая производительность.
  • Возможность получить поверхность нужной шероховатости.
  • Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

  • Выделение большого количества пыли, требующей организации системы пылеудаления.
  • Большие количества расходников (абразива) нескольких типоразмеров.
  • Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Как устроены плоскошлифовальные станки

Подавляющее большинство деталей, изготовленных из металла, подвергается такой технологической операции, как шлифовка. Для ее выполнения с высокой эффективностью и точностью и применяются группы.

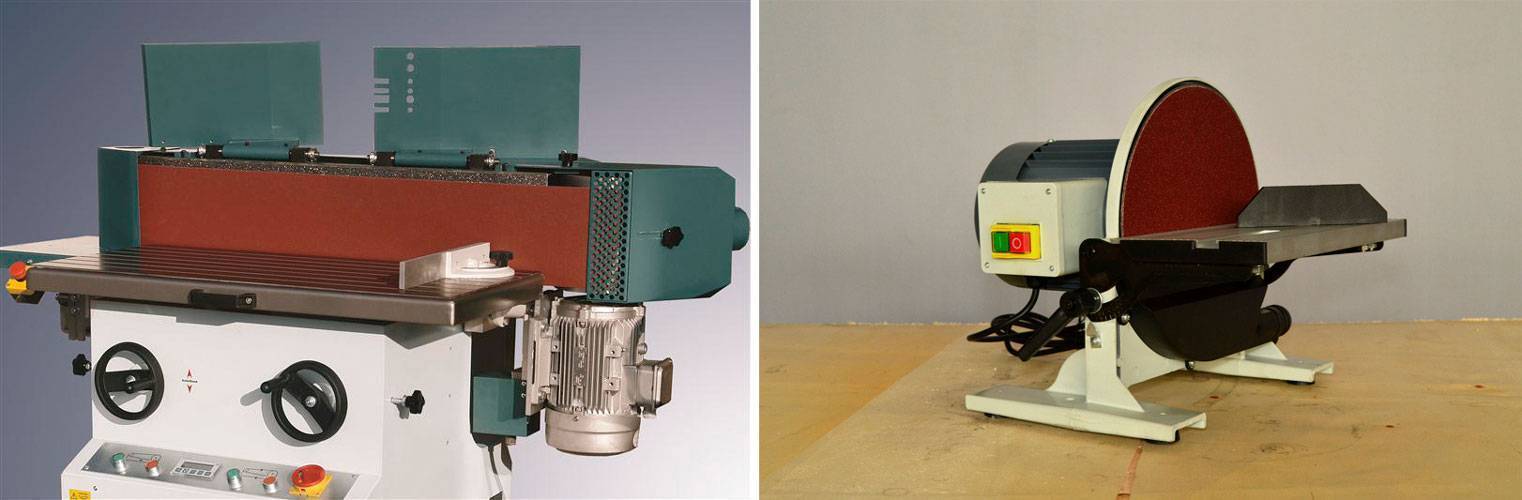

Довольно сложный в изготовлении ленточный станок с отличным функционалом

На плоскошлифовальных станках серийных моделей можно обрабатывать как плоские, так и профильные детали. Точность обработки поверхности, которой удается добиться при использовании таких устройств, составляет 0,16 микрон. Конечно, достичь такого результата при обработке на станках, изготовленных своими руками, практически невозможно. Однако даже той точности, которую позволяют получать самодельные станки, вполне достаточно для многих металлических изделий.

Несущим конструктивным элементом станков данной группы (как и любого другого оборудования) является станина. От ее габаритов напрямую зависит, какого размера детали можно обрабатывать на станке

Наиболее распространенным материалом изготовления станин плоскошлифовального оборудования является чугун, так как данный металл за счет своих характеристик отлично гасит вибрации, что особенно важно для устройств подобного назначения

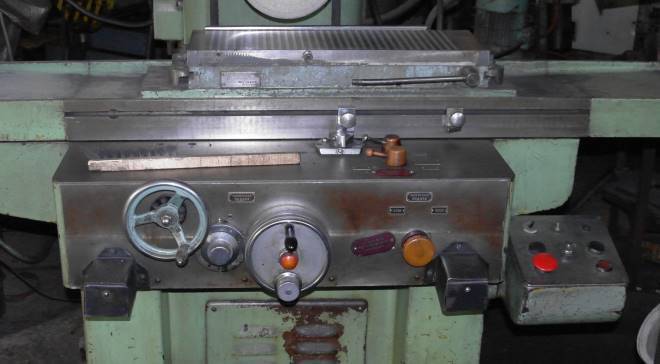

Рабочий стол и органы управления шлифовального станка 3Г71М

Конструктивным элементом плоскошлифовальных станков, на котором фиксируется обрабатываемая заготовка, является рабочий стол, имеющий круглую или прямоугольную форму. Его размеры в зависимости от конкретной модели плоскошлифовального оборудования могут серьезно варьироваться. Обрабатываемые детали на таком рабочем столе могут фиксироваться за счет его намагниченной поверхности либо при помощи специальных зажимных элементов. В процессе обработки рабочий стол совершает возвратно-поступательные и круговые движения.

В плоскошлифовальных станках, выпускаемых серийно, рабочие столы приводятся в движение при помощи гидравлической системы. В оборудовании, собранном своими руками, для этого используют механические передачи.

Шлифовка стальной заготовки, фиксируемой на рабочей поверхности станка с помощью магнитного поля

Важными элементами конструкции плоскошлифовального оборудования, за счет которых обеспечиваются точность и плавность перемещения рабочего стола, являются направляющие. Кроме высокой точности изготовления, направляющие должны обладать исключительной прочностью, так как в процессе практически постоянных перемещений рабочего стола они подвергаются активному износу.

Для достижения высокой точности обработки направляющие должны обеспечить точное, плавное (без рывков) перемещение рабочего стола с минимальным трением соприкасающихся элементов. Именно поэтому для изготовления данных конструктивных элементов используется высокопрочная сталь, которую после изготовления из нее направляющих подвергают закалке.

Вариант изготовления направляющих с использованием уголков и подшипников

Рабочий инструмент плоскошлифовального станка, в качестве которого может использоваться шлифовальный круг или абразивная лента, устанавливается на шпинделе бабки. Вращение рабочему инструменту, за которое отвечает главный электрический двигатель, может передаваться посредством редуктора или ременной передачи.

Для плоскошлифовальных станков, которые делаются своими руками, можно выбрать более простой вариант: подобрать диаметр шлифовального круга таким образом, чтобы его можно было закрепить непосредственно на валу электродвигателя. Это исключит необходимость использования редукторной или ременной передачи.

Плоскошлифовальный станок 3л722в технические характеристики

Описание файла

  • Паспорт на станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем
  • Мод. 3Л722А, 3Л722В, 3Л722В-70, 3Л722В-80, 3Л722В-001, 3Л722В-002
  • Липецкий станкостроительный завод (ЛСПО)

1990 год — 3L722V_3L722A_3L722V-70.djvu (13.57 MB)

1991 год — 3L722A_3L722V.djvu (8.96 MB)

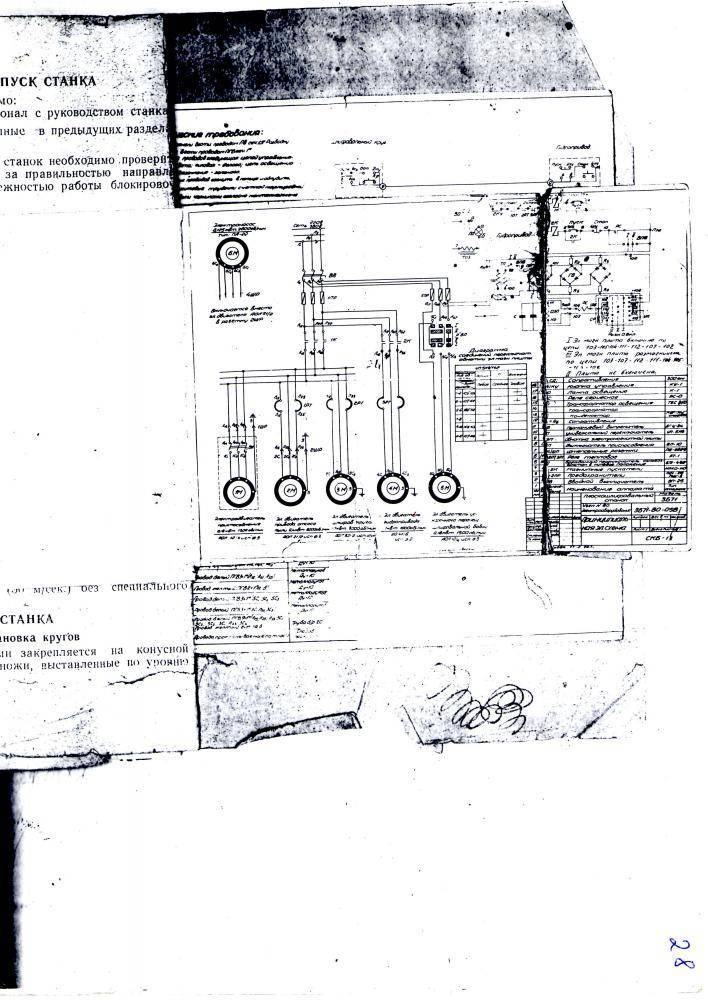

Руководство по эксплуатации. Электрооборудование. Схемы электрические принципиальные — 3L722A_3L722V_Elektrooborudovanie.djvu (6.61 MB)

Чертежи и схемы — 3L722V_big.djvu (2.02 MB)

Скачать паспорт и электросхемы этого станка другого завода (г. Ленинград):

Плоскошлифовальный станок 3Л722В с прямоугольным столом и горизонтальным шпинделем

  1. Станки плоскошлифовальные с прямоугольным столом и горизонтальным шпинделем модели 3Л722В, класс точности «В» по ГОСТу 8-82 предназначены для обработки поверхностей деталей периферией или торцом шлифовального круга, различных фасонных поверхностей заготовок профилированным кругом.
  2. Компоновка станка в сочетании с конструкцией шпинделя обеспечивает высокую жесткость шлифовальной бабки и исключает влияние массы перемещающихся узлов на точность и качество обработки.
  3. Устройство цифровой индикации для визуального контроля величины перемещения шлифовальной бабки и система дистанционного управления позволяют повысить производительность станка и удобство обслуживания.
  4. Вынесенный гидропривод с системой стабилизации температуры масла и централизованная система смазки уменьшают тепловые деформации, увеличивают долговременность станка и позволяют сохранить точность станка при длительной работе

Станок 3Л722В. Плоскошлифовальный. Технические характеристики

Технические характеристики станков это основной показатель пригодности станка к выполнению определенных работ на станке. Для плоскошлифовальных станков основными характеристиками является:

  • Размеры рабочей поверхности станка
  • Наибольшие размеры шлифуемого изделия
  • Скорость продольного перемещения стола
  • Скорость круга

Ниже приводится таблица с техническими характеристиками плоскошлифовального станка 3Л722В. Более подробно технические характеристики станка можно посмотреть в паспорте станка 3Л722В, скачать который можно ниже.

  Самый лучший сварочный инвертор для дома

  • Станки модели 3Л722В(А), 3Л722В(А)-70, 3Л722В(А)-80, 3Л722В(А)-М предназначеных для шлифования торцом и периферией круга плоских и фасонных поверхностей заготовок из магнитных и немагнитных материалов.
  • Опция Опция Опция
  • —>

Оставить заявку

  • Описание
  • Характеристики
  • Комплектация
  • Спецпредложения

Станки серии 3Л722 (В(А), В(А)-70, В(А)-80 и В(А)-М), являющиеся аналогом моделей 3Л722В, 3Б722 и 3Д722, имеют особый круг применения.

Плоскошлифовальные станки с прямоугольным столом 3Л722 используются для шлифования фасонных и плоских поверхностей тех заготовок, что выполнены из магнитного и немагнитного сырья, посредством торца либо периферии круга.

Крепление обрабатываемых деталей (в соответствии с их габаритами, формой и материалом) может осуществляться как в специальном приспособлении, так и на электромагнитной плите.

При помощи ряда кинематических цепей станок 3Л722 способен производить движения следующего характера:

  • вращать шпиндель шлифовальной бабки;
  • перемещать шлифовальную бабку вертикально;
  • перемещать стойку поперечно;
  • перемещать стол продольно.
  • Жесткость и устойчивость к вибрациям, которыми характеризуется плоскошлифовальный станок 3Л722, позволяют обрабатывать плоские поверхности с высокой точностью и чистотой.

В конструкции данного вида плоскошлифовального оборудования имеется шпиндель на подшипниках качения высокоточного типа. При помощи ШВП шлифовальная бабка перемещается в вертикальном направлении, а стойка — в направлении горизонтальном. Фторопластовое покрытие, которое имеют направляющие перемещения стола стойки, увеличивает эксплуатационный срок корпусных деталей.

Уровень допустимой нагрузки на стол достаточно высок, благодаря чему возможно осуществлять обработку даже тяжелых деталей. Конструкция данного оборудования обеспечена централизованной системой смазки, а также может оснащаться однокоординатным либо двухкоординатным УЦИ.

Стоимость станка

Оценить стоимость снятого с производства станка непросто, и наш опыт говорит, что среднего качестве бывшие в употреблении станки 3Г71 продаются от 500 000 руб. Конечно, надо понимать, что такой станок будет нуждаться в существенной чистке, замене некоторых деталей, настройке, поэтому стоимость его ввода в эксплуатацию, включая стоимость человекасов на его доработку, окажется выше — 600 000-700 000 руб. Новые станки таких проблем не имеют, более того, их настройка включена в стоимость, поэтому можно говорить о том, что их стоимость — это и есть стоимость их ввода в эксплуатацию.

Стоимость ближайшего белорусского аналога 3Д711ВФ11 — от 3 300 000 руб. Такая цена обусловлена высокой стоимостью производства, сравнительно низким объёмом продукции, отсутствием естественной конкуренции, так как многие станки поставляются на госпредприятия.

Стоимость KAMIOKA G-3A3060 — от 2 300 000 руб. Эта цена гораздо ниже при более высоком качестве конечной продукции, и возможности обработки более крупных и более тяжёлых заготовок. Настолько низкая цена обусловлена противоположными факторами, обусловленными, в том числе различиями между белорусской и тайваньской экономикой. Здесь и исключительно коммерческая направленность продукции, конкурентность на мировом уровне, высокими объёмами производства и, соответственно, сниженной стоимостью самого производства.

Стоимость L&W G-CS3060AH начинается от 1 400 000 руб. Это ещё более низкая стоимость. Факторы те же, что описаны выше. Стоимость ниже из-за того, что ниже мощность станка, он оптимален в обработке заготовок весом до 100-150 килограмм, и в отличие от G-3A3060 не используется для обдирки и других черновых работ из-за мощности, его специализация — это чистовая шлифовка и полировка непревзойдённого качества.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
