Как развальцевать стальную тормозную трубку своими руками?

Как выполняется замена?

Процесс замены тормозной трубки потребует от автовладельца навыков и умений слесарного дела. Придется пользоваться традиционным и специальным инструментом. Ремонт трубки выполняется, когда невозможно заменить магистраль на новую.

Для замены выкручивают трубку из тормозного цилиндра, а обратный конец выворачивают из главного тормозного цилиндра. Затем приобретается новое изделие

Трубку можно приобрести в магазинах автозапчастей, но важно помнить шаг резьбы. Для иномарок это резьба 10 с шагом 1

Такая запчасть уже имеет две гайки и развальцована. Длина трубок в продаже может быть разной, а подбирать ее необходимо по автомобилю. Так, на некоторых моделях авто деталь может быть проложена с запасом, на другой же модели этого запаса нет. Замена тормозной трубки подразумевает отворачивание старой и заворачивание на ее место новой.

Профилактика поломки тормозных трубок

Естественно, чтобы не тратить в дальнейшем много времени на поиски поломок и ремонт, лучше всего с заботой относиться к своему транспортному средству. Не ленитесь, а следуйте простым советам:

1. Периодически просматривайте тормозные трубки на наличие ржавчины и дефектов. Загрязнения, микротрещины, коррозия приводят к некорректной работе системы.
2. По регламенту меняйте тормозную жидкость.
3. Проверяйте герметичность креплений.
4. Обрабатывайте поверхности антикоррозийными средствами.
5. Не допускайте течи тормозной жидкости.
6. Станьте сторонником аккуратной езды. Нередки случаи, когда разрывы трубок происходили при преодолении препятствий.
7. Диагностируйте тормозной механизм не менее одного раза в два года. Автомобилистам, которые много времени проводят в дороге, это стоит делать после каждых пятидесяти тысяч пробега.
8. Регулярно следите за износом деталей транспортного средства, и оно позаботится о вашей безопасности.

Telegram

Когда требуется развальцовка тормозных трубок

Тормозная жидкость, обеспечивающая соблюдение ряда вышеописанных требований, обладает высокой гигроскопичностью, то есть способностью впитывать влагу. Это – расплата за уникальный комплекс характеристик, поэтому так важна полная герметичность магистрали. Попадание в систему воздуха чревато тем, что под воздействием высокой температуры он существенно увеличивает сжимаемость жидкости. А это означает, что нажатие на педаль тормоза приведёт к собственно торможению с некоторой задержкой, что недопустимо из соображений безопасности движения. И чем больше воздуха будет в системе, тем ощутимее будет задержка.

Проявляется разгерметизация вполне определённой симптоматикой – существенным увеличением тормозного пути, провалами педали и появлением посторонних звуков при торможении.

Утечка жидкости обычно сопровождается перегревом тормозных барабанов, поскольку температура кипения жидкости, разбавленной воздухом, заметно падает. Как следствие, тормозные колодки начинают изнашиваться более интенсивно и, что особенно неприятно, неравномерно.

Ещё один явный признак нарушения целостности тормозной магистрали – уход автомобиля при торможении от первоначальной траектории движения.

Отметим, что поломка тормозных трубок (вернее, необходимость их замены) может быть вызвана и другими причинами:

• деформация и трещины шестигранной головки;
• засорение резьбовых соединений;
• закоксовка тормозной жидкости в местах сопряжений.

От подобных неприятностей не застрахован ни один автомобиль, поэтому так важно периодически (минимум раз в год) проводить тестирование тормозной системы в целом. Диагностика составных частей тормозной магистрали должна осуществляться каждые 50 тысяч километров, регламентная замена резиновых шлангов и трубок производится каждые 125 тысяч километров, причём независимо от их состояния

А поскольку замена этих элементов требует специальной обработки, рассмотрим, как развальцевать тормозную трубку своими руками и какие инструменты для этого потребуются.

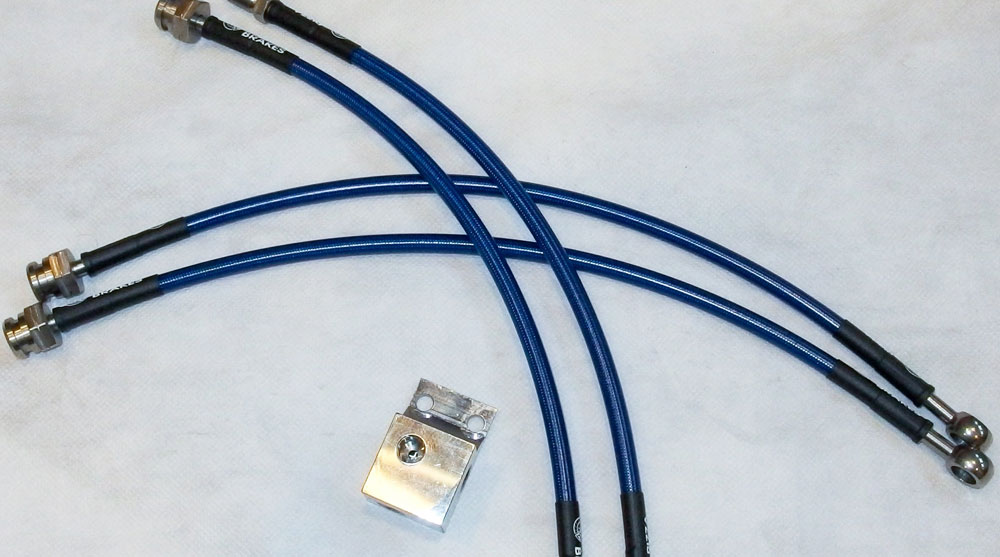

Предназначение и функции тормозных трубок

Тормозные трубки не отдельный элемент, а важная составляющая целой системы. Они создают своеобразную магистраль, по которой движется тормозная жидкость. Их исправная работа обязательна при снижении скорости, остановке автомобиля и, конечно же, экстренном торможении.

Главная функция трубок – обеспечение движения рабочей жидкости к элементам тормозной системы. Во время этой работы они постоянно подвергаются высокому давлению и гидравлическим нагрузкам. Если они выходят из строя, то нарушается работа всего механизма, а транспортное средство становится непригодным к эксплуатации.

Развальцовка в домашних условиях

Как изготовить инструмент

Идеальное решение – покупка готового станка. Но если этот вариант не подходит, и голыми руками придать нужный диаметр заготовке не получилось, изготовим инструмент для работы самостоятельно, так как в домашних условиях развальцевать медную трубку качественно без приспособления невозможно.

Чертеж самодельного аппарата для вальцовки

Металл мягкий, но нам нужно достичь точного соответствия торца трубок посадочному конусу, в противном случае герметичности соединения добиться не получится.

Изготовив свою вальцовку для медных труб однажды, вы сможете использовать ее долгие годы, проект стоит затраченных усилий. Конструкция устройства проста – это станина, сделанная из двух одинаковых уголков.

Какие инструменты понадобятся для работы:

• заточный станок;
• сверлильный станок;
• болгарка.

Материалы:

• два уголка длиной 100 мм (полочка – 32 мм, толщина – от 5 мм);
• два болта М8;
• оправки (можно заказать у токаря или выточить самостоятельно).

Делаем вальцовку:

1. Скрепляем уголки болтами.
2. Просверливаем в основе фаски и отверстия.

Такой вальцовочный набор позволит самостоятельно из любого отреза медной трубы сделать идеальное крепление. Работать на нем нужно так же, как на готовом, покупном станке для развальцовки.

Как развальцевать медную трубку

Заготовку необходимо зажать в держателе в положении, в котором она будет выступать за его края на 5-6 мм. Вместо конуса устанавливаем штампик подходящего для заготовки диаметра. Надеваем штуцеры

Обратите внимание на направление резьбы (она должна быть обращена в разные стороны, по направлению к концам заготовки – друг от друга). С усилием вкручиваем штамп, край торца при этом расплющивается. Извлекаем штамп, на его место ставим конус

Вкручиваем конус. Работать нужно постепенно, аккуратно продвигая конус вглубь до требуемой отметки. Достаем из держателя деталь, внимательно осматриваем. В случае необходимости – зачищаем

Извлекаем штамп, на его место ставим конус. Вкручиваем конус. Работать нужно постепенно, аккуратно продвигая конус вглубь до требуемой отметки. Достаем из держателя деталь, внимательно осматриваем. В случае необходимости – зачищаем.

Наш результат – аккуратная развальцованная деталь, готовая к использованию.

Применяя советы, приведенные в статье, вы сможете самостоятельно сделать необходимый набор для развальцовки трубок разного диаметра. Такой подход позволит сэкономить средства на покупке готовых станков. А эффективность работ на самодельном агрегате ничуть не хуже, и для его изготовления особых талантов не нужно. Успехов в работе!

Трубки из цветного металла в системах автомобиля

Радиаторы пока трогать не будем, это тема отдельная. Поинтересуемся трубками, которые отвечают за работу тормозной и топливных систем автомобиля. Гнилые тормозные трубки — это проблема не только старых советских автомобилей, но и более новых иномарок, которые проездили по дорогам, щедро посыпанным солью и всякой химией несколько лет. Трубки приходят в негодность в первую очередь из-за того, что на них влияет агрессивная химическая среда. Зимой у нас под колесами этой среды — полно. При человеческом дорожном покрытии соль сходит с дорог вместе со снегом, а при наших дорогах, может пролежать до следующей зимы.

Суть процесса

Радиальная деформация или развальцовка медных труб в отверстии специального аппарата необходима для создания прочного сцепления элементов конструкции, например, трубы с трубной решеткой. Таким способом закрепляют детали в конденсаторах, котлах, маслоохладителях, парогенераторах и других теплообменных аппаратах.

Так выглядит развальцованная труба

Этапы развальцовки труб

Манипуляции проводятся в три этапа:

1. Подбирается требуемый зазор между деталью и трубной решеткой.
2. Проводится деформация обоих элементов.
3. Снимается давление (нагрузка) с внешней поверхности деформируемой заготовки.

В процессе развальцовки медных трубок металл размягчается, растягивается (переходит в состояние пластического деформирования), а материал трубной решетки – в состояние упругой деформации. Чтобы манипуляции увенчались успехом, материал решетки должен быть тверже меди.

По окончанию процесса развальцовки решетка «обхватывает» отрезок трубы. Получаем прессовое соединение, прочность которого обеспечивается за счет контактного давления поверхности детали и отверстия решетки.

Качественно проведенное растяжение позволит добиться максимальной герметичности соединения

Иногда для соединения этих элементов применяют и сварку – такое крепление называется комбинированным. При монтаже медного водопровода одну из деталей расширяют, затем в нее вставляется вторая труба, после чего зазор между ними заполняют припоем.

Для комбинированных соединений используют сварку

Изменить диаметр деталей может понадобиться в следующих случаях:

1. Если штампованное (литое) изделие нужной формы невозможно приобрести в готовом виде (не производится или его нет в наличии).
2. Требуется филигранная подгонка угла изгиба, размера трубки или её диаметра по внутреннему сечению.

Способы увеличения диаметра труб

Инструмент, с помощью которого проводят манипуляции, называется вальцевателем медных трубок. В промышленности используют валы высокой прочности, которые прокатываются несколько раз, в результате чего оформляется профиль нужной конфигурации. Работы могут выполняться на специальных машинах и станках, гибочных вальцах.

Вальцовочный станок позволяет провести деформацию равномерно

Медь – пластичный материал, потому если вы обладаете ловкостью и большой физической силой, можно вручную попробовать натянуть медную заготовку на конический шаблон (болванку), чтобы получить нужное соединение. Прибегают к этому кустарному способу, при котором не используется вальцовка для медных труб, в крайних случаях, так как результат предугадать сложно. Возможны разрывы в местах, на которые приходится максимальная нагрузка при растяжении, тонкая деталь может просто замяться и стать непригодной из-за неравномерного истончения стенок трубы.

Второй вариант – промежуточный между полноценной обработкой заготовок и растяжением деталей силой – использование экспандера. Устройство имеет несколько сменных насадок, позволяющих с помощью рычага растянуть трубу до нужного диаметра за один подход.

Можно использовать экспандер

Правильный развальцовщик для медных труб состоит из валика или нескольких валиков, изготовленных из твердосплавных материалов, которые много раз прокатываются по внутренним поверхностям трубы. В процессе развальцовки с каждым оборотом усиливается давление – заготовка деформируется в нужном направлении постепенно и плавно, что исключает возможность разрывов. В каждый из подходов вальцы изменяют внутренний диаметр заготовки на минимальную величину, такое постепенное растяжение металл переносит легко.

Толщина стенок при этом изменяется равномерно, более плотные участки трубы с отличающейся толщиной стенок раскатываются до той же толщины, что и более тонкие. А поверхность становится идеально гладкой, без шероховатостей. Так же, как под весом трамвая, раз за разом проезжающего по рельсам, последние становятся гладкими и блестящими, поверхность детали под воздействием валов будет однородной.

Можно развальцевать отрезок и с помощью конуса. Принцип работы прост – конус вдавливается в предварительно зафиксированную в тисках трубу на нужную глубину, затем извлекается. Результат по качеству уступает работе с валами, но применяют конусы также довольно часто.

Неисправности трубок

При плохой передаче жидкости по трубкам торможение авто совершается с запозданием, и тормозной путь возрастает практически в два раза. Кроме того, в работе системы, наиболее часто при нажатии педали тормоза, возникают посторонние звуки и некоторые импульсные перемещения.

Причиной повреждения трубок является потеря жидкости в тормозной системе. Эта потеря повергнет к перегреванию тормозных барабанов и к неровному изнашиванию колодок. Ещё одним показателем может быть необычное поведение авто в период нажатия на рычаг, а именно: автомобиль немного отходит в сторону. Конечно, это не прямая причина, однако, как заявляют профессионалы, она может указывать на поломку трубок.

Каждый автомобилист должен немного ориентироваться в конструкции собственной машины, чтобы уметь в случае ремонтных работ ликвидировать поломку собственными руками, если есть такая возможность. В особенности это относится к автотормозной системе. Зачастую при ее неисправностях необходима развальцовка труб, по которым жидкость переходит, при нажатии на рычаг, от цилиндра к колодкам.

Определить поломку самостоятельно можно в следующих ситуациях:

1. Утечка жидкости из системы.
2. Перегревание барабанов.
3. Скрип при нажатии на рычаг.
4. Увеличение хода автотормозной педали.
5. Тормозной путь делается продолжительнее.
6. Изнашивание колодок происходит скачкообразно.

Очевидным признаком того, что трубки износились и пора делать развальцовку, будет повышение тормозного пути.

Отмеченные проблемы наносят весьма высокий ущерб не только отдельным составляющим, но и целой системе. В случае если собственник желает защитить автомобиль от проблем, ему необходимо помнить, что следует хотя бы раз в год проходить тестирование автотормозной системы.

Развальцовка труб — это не особо приятная работа, однако и не очень сложная

Наиболее важное, что развальцевать можно своими руками. Для высококачественного исполнения этой работы необходимо купить специальное приспособление, именуемое «развальцовщиком». Такой комплект для развальцовки трубок имеет приемлемую цену, и в нем можно увидеть:

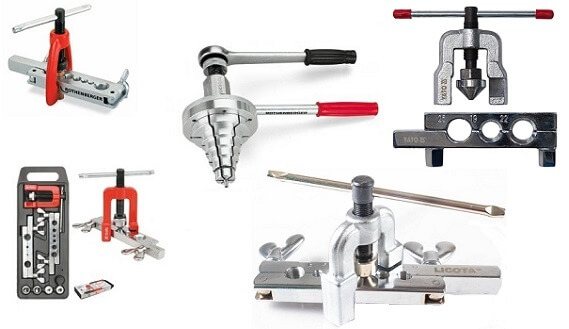

Такой комплект для развальцовки трубок имеет приемлемую цену, и в нем можно увидеть:

• труборез;
• штуцер;
• клещи;
• штампы.

Можно купить набор в любом автомобильном магазине, его стоимость — копейки по сравнению со стоимостью работы на станции технического обслуживания.

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В , который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

• труборез;
• штуцер, применяемый в качестве соединителя;
• клещи.

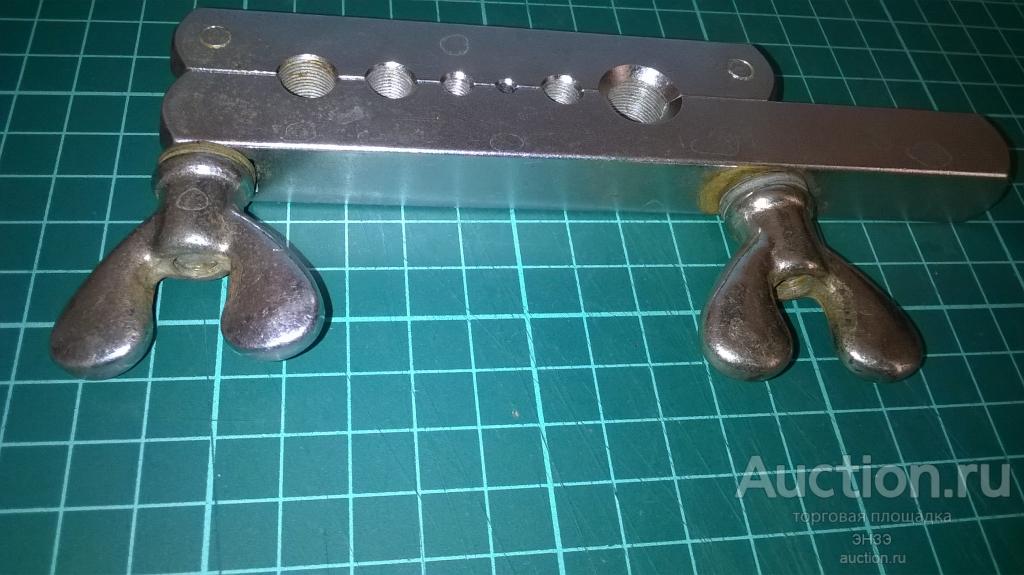

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

1. Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
2. При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
3. Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
4. Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
5. Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

1. Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
2. При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
3. При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

• четкое следование инструкциям, в качестве которых может выступать и видео;
• использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
• строгий контроль на всех этапах выполнения ремонтных мероприятий.
