Как сделать рейсмусовый станок

Самодельный станок-рейсмус в собственной мастерской: выбор параметров

На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр.) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.

Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.

При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства. Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».

Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.

При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.

Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.

Безопасная работа на станке

Перед каждым началом работы на станке необходимо тщательно проверять правильность положения ножей, а также уровень их заточки. Ножевой вал всегда должен быть огражден. На самодельном рейсмусовом станке нельзя обрабатывать детали, длина которых меньше, чем расстояние между валами.

Для предотвращения возможности получить ту или иную травму категорически запрещено ремонтировать, настраивать или чистить станок, а также чистить рабочий стол со станком при его работе.

Подавать заготовки дерева на рабочий стол и в сам станок необходимо торец в торец, при этом необходимо использовать всю ширину стола.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

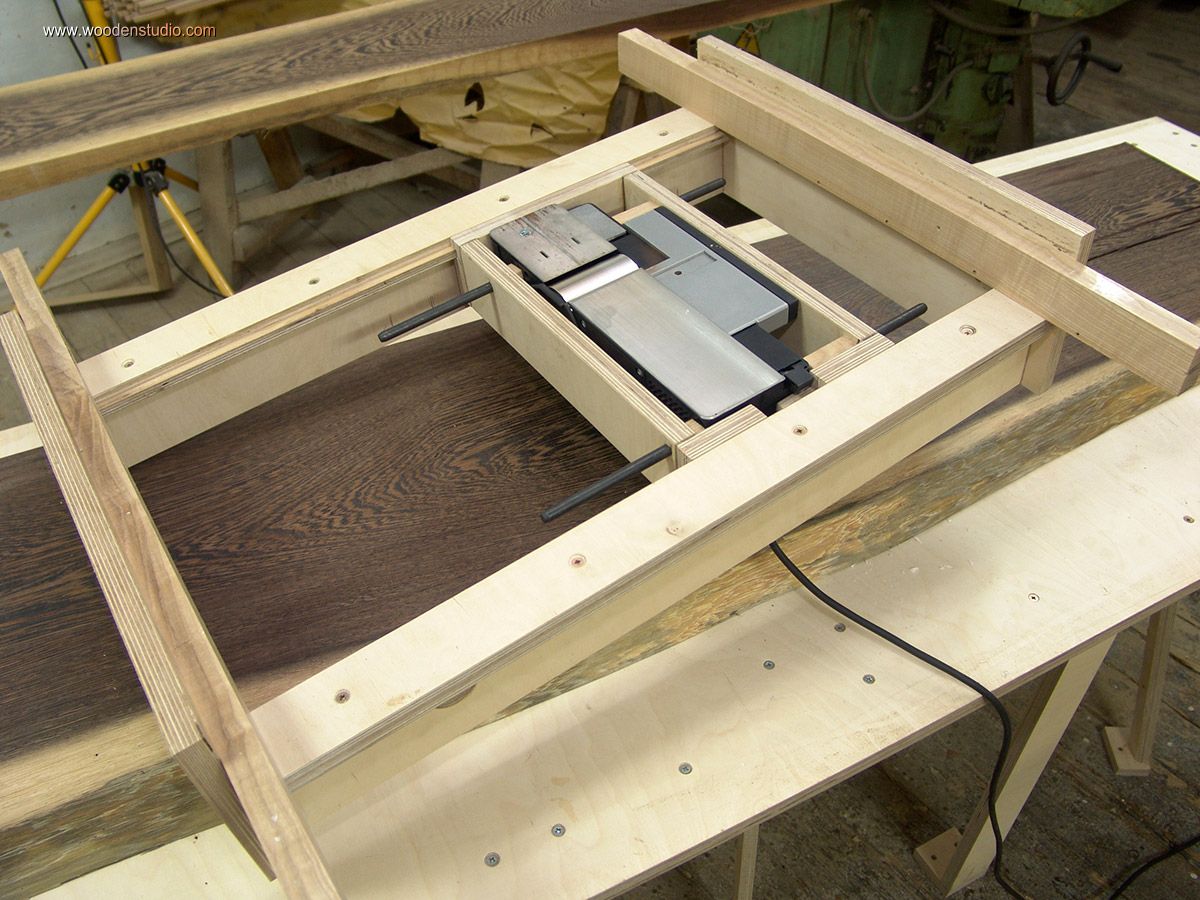

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Reismusovyi-stanok-7

Reismusovyi-stanok-13

Reismusovyi-stanok-4

Reismusovyi-stanok-14

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Разметочный столярный рейсмус своими руками

За один вечер можно превратить несколько обрезков в аккуратный и удобный рейсмус, которым очень просто пользоваться.

Трудно найти другой разметочный инструмент, с помощью которого удавалось бы с неизменной точностью получать четкие линии. Проверенный веками рейсмус, состоящий из штанги, подвижной колодки, которая фиксируется небольшим клинышком, и иглы, называемой царапкой, очень быстро настраивается. Как пользоваться этим инструментом, описано в разделе «Разметка рейсмусом».

При изготовлении такого рейсмуса сначала сделайте штангу, острогав деревянный брусок до указанных на рисунке внизу размеров. Чтобы верхняя грань была выпуклой, закрепите в цанге фрезера, установленного в стол, фрезу для скруглений радиусом 13 мм и сделайте частичные скругления, используя только часть профиля фрезы. Затем просверлите у одного из концов штанги отверстие для царапки, которую можно изготовить из тонкого гвоздя. Для этого вставьте в отверстие гвоздь так, чтобы его острие выступало снизу примерно на 3 мм, и удалите шляпку, оставив сверху также около 3 мм. Напильником с мелкой насечкой или надфилем заточите оба конца царапки.

Для изготовления клина наклейте контурный шаблон на 16-миллиметровую дощечку (направление волокон должно быть продольным, а заготовка с большим припуском обеспечит безопасность при формировании клина). Ленточной пилой выпилите клин по контуру и гладко отшлифуйте, чтобы он легко скользил в просвете между колодкой и штангой.

Чтобы сделать колодку, сначала выпилите ее по контуру, используя наклеенный шаблон. Затем просверлите сквозное отверстие диаметром 19 мм в указанном месте. С помощью стамески, плоского и полукруглого напильников обработайте отверстие, придавая ему форму в соответствии с сечениями штанги и клина

Обратите внимание, что один край отверстия скошен под углом. Чаще проверяйте результат, вставляя в отверстие клин и штангу

Чтобы защитить древесину, нанесите пару слоев масляного отделочного средства.

Рейсмусовый станок своими руками

Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.

Рейсмус из электрического рубанка

Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.

Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.

Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.

Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.

Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.

Самодельный деревообрабатывающий рейсмусовый станок

Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.

Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

Простейший вариант рейсмус-фуговального станка приведен на схеме.

Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.

Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально

Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола

Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.

На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

• Материалы, которые вам понадобятся для создания самодельного рейсмуса:
• Подготовка к работе над рейсмусом:
• Поэтапное создание рейсмуса
• Безопасность при работе на самодельном станке
• Шпильки и направляющие
• Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

План сборки

Одним из обычных строгальных станков известна установка со столом из листа металла с отверстием для ножевого вала. Для такой установки предусмотрена возможность регулирования толщины убираемого слоя. В зависимости от длины заготовки и силы прижимания ее к столу начинается процесс движения доски к ножевому валу, при этом убираемый слой становится больше.

В итоге заготовка находится не в горизонтальном положении, а под неким углом к столешнице, что искажает точность обработки. Если, конечно, стол имеет длинную столешницу, а убираемый слой очень мал, то такой недостаток будет незаметен, но все-таки он существует. Из-за этого рейсмусовый станок не делается из описанного строгального оборудования.

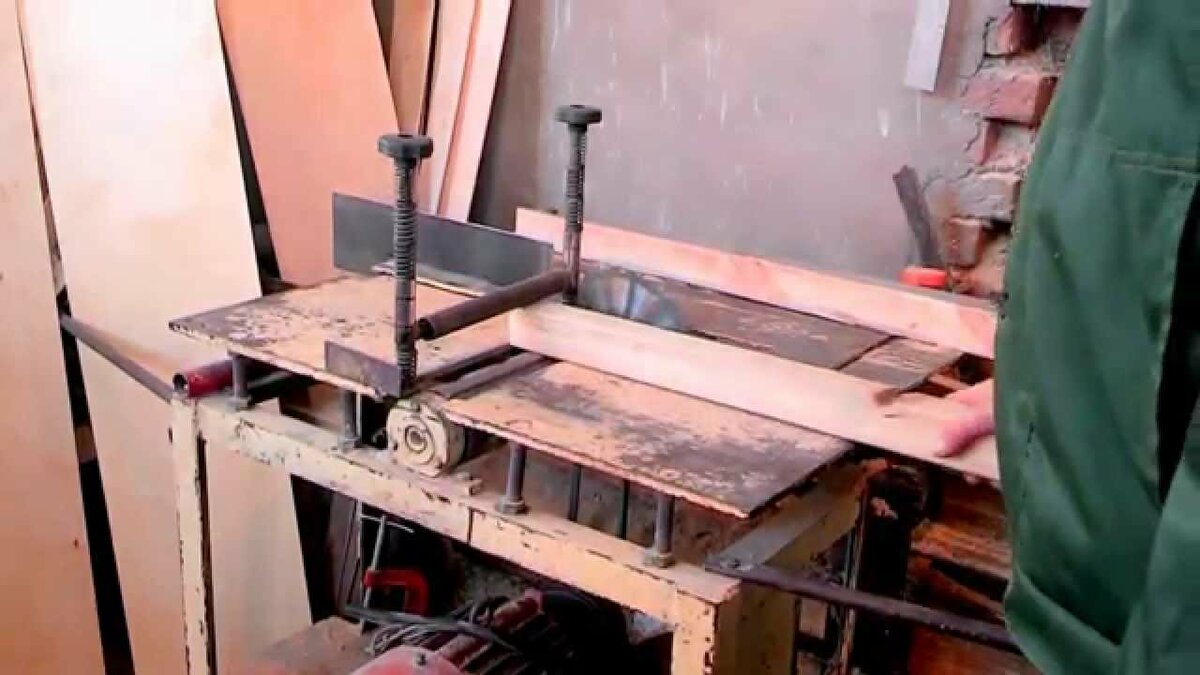

Наиболее подходящим для переделки своими руками будет станок со столом, который имеет 2 части столешницы. Детали столешницы располагаются на разных уровнях, исключая зависимость между собой. Задняя часть располагается в положении верхней точки круга, который получается при вращении ножевой части.

Нижняя часть способствует получению требуемой толщины убираемого слоя. Таким образом, обрабатываемая деталь движется в поступательном режиме, и описанный выше недостаток не наблюдается.

В целях использования этого станка в качестве рейсмуса, на данном оборудовании нужно расположить прижимной и несущий механизм. Прижимная деталь будет обеспечивать строгание. На основе того, что прижимной механизм гораздо устойчивее несущего, полнота удаляемого слоя будет преимущественным фактором в отношении калибрования.

Если нужно сделать заготовку меньшего размера, то рама ролика прижимного элемента будет упираться в ограничитель. В итоге начнет работать несущий механизм. Наличие ограничителя в несущем механизме предназначено для ролика рамы при поднимании на высоту, что мешает ему соприкасаться с кромками окна в ближней зоне стола.

На данном самодельном рейсмусовом станке лучше работать вдвоем. Один оператор будет поставлять древесину, а второй – вынимать доски из устройства.

Видео: как сделать рейсмус из бытового строгального станка?

Оригинальная идея

Суть оригинальной идеи заключается в том, что описываемый станок будет делаться на базе сверлильного станка. Кроме того, на базе этого же сверлильного станка можно построить еще другие приспособления: токарный и шлифовальный станки. Их описание представлено в следующих статьях:

• Токарный станок по дереву своими руками. Описание, чертеж, видео.
• Самодельный шлифовальный станок из дрели. Описание, чертежи, видео.

В этих статьях, как и настоящей, подробно раскрыта вся последовательность их создания и технологические операции, размещены фото и видео материалы. Тот факт, что можно сделать некоторую универсальную основу и по мере необходимости придавать ей нужный функционал, заменяя лишь некоторые элементы, при этом получая набор станков: токарный, сверлильный, рейсмусовый и шлифовальный станки, делает данную идею весьма ценной.

Сверлильный	Токарный	Шлифовальный

Такое решение удобно, универсально и унифицировано.

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

• рабочий стол;
• рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
• валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
• систему регулировки высоты стола;
• систему защиты от обратного хода заготовки.

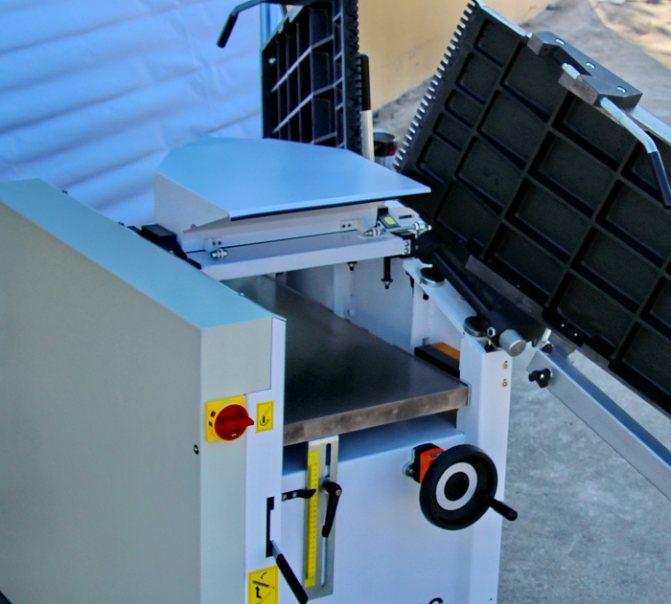

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

Виды и различия оборудования

Есть несколько критериев классификации, и часть из них вкратце упомянута выше. Далее приведен перечень главных показателей рейсмусовых станков для обработки древесины.

Максимальная ширина заготовки определяется по габаритам станка. Если деталь не помещается на рабочий стол, обработать ее невозможно.

Толщина древесины. Настольный рейсмус, используемый дома, обрабатывает доски толщиной до 3-5 мм. Стационарное оборудование, используемое на производстве, справится с шаблонами высотой до 160 мм.

Мощность электродвигателя. Параметр определяет цель использования устройства. Компактные станки для быта имеют мощность 0,9-1,5 кВт, промышленные модели — до 50 кВт. Чем выше потребляемая мощность агрегата, тем больше будет затрат на электроэнергию.

Степень автоматизации. Речь идет о способности рабочего стола подавать заготовку с заданной скоростью и с минимальными энергозатратами оператора. Современные станки имеют дополнительные педали, пульты управления, вращающиеся вальцы, устройства для фиксации заготовок.

Дополнительные опции. Примером служит функция отвода стружки. Чем тщательнее ненужный материал удаляется с поверхности, тем она качественнее. Процесс может быть автоматизирован либо выполняться вручную.

Пятерку самых важных критериев классификации стоит запомнить — она пригодится при подборе станка для личных или производственных целей.

Необходимо также заметить, что иногда рейсмусовые станки совмещают с фуганочными, чтобы получать гладкие, ровные и одинаковые по толщине материалы. Совмещенные фуговально-рейсмусовые бытовые станки по дереву пользуются спросом по причине своей практичности, хотя цену их и нельзя назвать дешевой.

Общая характеристика

Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.

На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.

Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.

Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.

Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.

Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.

Процесс работы за электрическим станком

Для строгания пиломатериала оператору необходимо положить деталь на стол под углом 90 градусов по отношению к ножевому валу (валам). При ручной подаче заготовку надо прижать с двух сторон руками, плавно подавать в сторону ножей (желательно научиться делать это одной рукой, в противном случае деталь может сместиться).

Обработанную часть заготовки надо принять с противоположной стороны станка; если это невозможно (из-за габаритов помещения), извлечь ее и направить другим концом. Аналогичные действия следует произвести с другими гранями заготовки, подлежащими обработке.

Кажется, что работа на пильном станке проста, но это заблуждение. Только опытный мастер правильно подаст деталь на ножевой вал; новичок же перепортит немало материала, прежде чем добьется требуемого результата.
