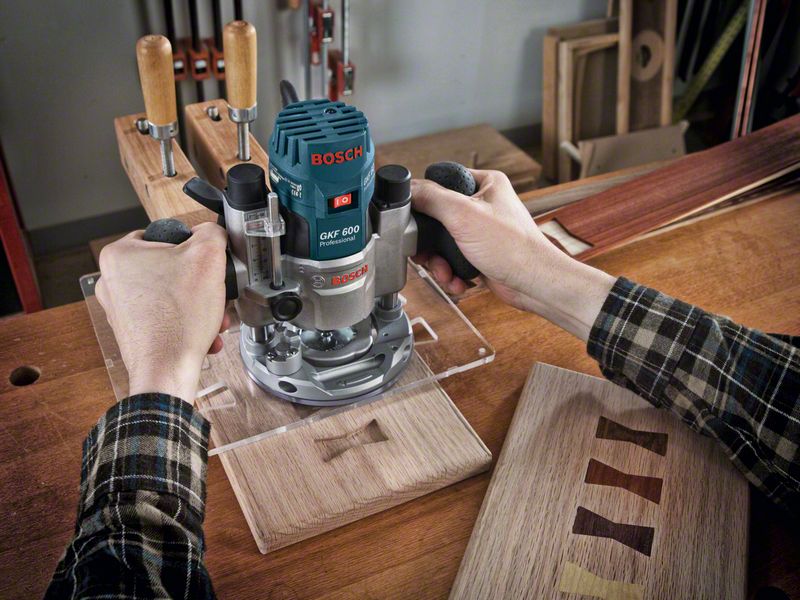

Ручной фрезер по дереву: особенности инструмента и область его применения

Виды фрез для ручного фрезера по дереву

Работа прибора по обработке древесины невозможна без одной важной детали – режущей насадки или фрезы. Существует большое разнообразие этих элементов по типу выполняемых операций:

• пазовая фреза по дереву для ручного фрезера, которая нужна для выборки пазов;
• профильная, необходимая для простой обработки;
• конусообразная для проведения работ под углом;
• дисковая, также применяемая для прорезывания пазов;
• калёвочная для равнения кромочного края;
• фальцевая, при помощи которой происходит удаление четверти;
• галтельная для изготовления галтелей на краях;
• фреза «ласточкино гнездо», применяемая для шиповых соединений.

Максимальная укомплектованность фрезами – залог большого количества выполняемых операций

Статья по теме:

Вам повезло: коробления нет

Если выбранная доска попадает в эту категорию, можете считать, что «дело в шляпе». Независимо от длины доски удастся быстро получить прямую кромку, воспользовавшись строгально­-фуговальным станком. Если его нет, опилите грубые кромки до­ски на круглопильном станке.

Прямую кромку на досках такого типа также можно получить с помощью фре­зера. Если пласти доски не остроганы, используйте направляющую доску, име­ющую гладкую пласть и прямую кром­ку, прикрепив ее к заготовке сверху, как показано на фото внизу. Ис­пользуйте копирующую фрезу с верх­ним подшипником. Установите направ­ляющую доску с небольшим отступом от края заготовки — это расстояние соответ­ствует объему материала, который бу­дет удален при обработке. Если необхо­димо, выполните два прохода.

При использовании данного способа прижимайте к продольному упору наиболее прямую кромку доски, чтобы избежать обратного удара. Опилив противоположную грубую грань доски (фото слева), передвиньте продольный упор, переверните доску так, чтобы ее новая кромка была обращена к упору, после чего опилите вторую грубую кромку (фото справа).

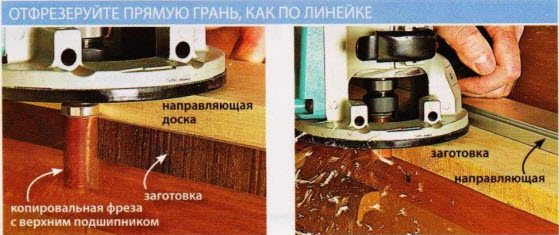

Если пласти доски остроганы, зафикси­руйте направляющую (это может быть ровная доска либо самодельная или покупная шина) на заготовке так, что­бы при перемещении вдоль нее фрезер удалял за один проход слой толщиной не более 1,5 мм (фото внизу) Сделайте столько прохо­дов, сколько потребуется для получения прямой кромки.

Установив подошву фрезера на направляющую доску, ведите подшипник фрезы вдоль ее кромки. Снимайте не более 1,5 мм материала за один проход. Используйте фрезу с восходящей или нисходящей спиралью, либо прямую фрезу, длина лезвий которой больше толщины заготовки.

Отшлифуйте небольшую фаску на обращенном к фрезе крае пласти — это предотвратит застревание заготовки при ее подаче.

Прямую кромку можно сделать и на фре­зерном столе, но это потребует чуть бо­лее сложной настройки. Вначале зажмите в цангу закрепленного в столе фрезера прямую или спиральную фрезу и уста­новите вылет фрезы, немного боль­ший, чем толщина заготовки. Отрегу­лируйте переднюю часть параллельного (продольного) упора так, чтобы за один проход снять не более 1,5 мм материала. Заднюю часть параллельного упора установите вровень с лезвиями фрезы. Если параллельный упор не имеет раз­дельных передней и задней частей, при помощи струбцины или двухсторонне­го скотча прикрепите к задней полови­не упора кусок слоистого пластика тол­щиной, соответствующей снимаемому слою материала (фото справа).

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

• пазы и выемки любой формы (фигурные, прямоугольные, сложных форм);
• отверстия сквозные и слепые;
• обработать кромки и торцы (можно сделать прямыми, можно фигурными);
• вырезать сложные детали;
• наносить надписи, узоры, рисунки на поверхность;
• копировать детали.

  Копировать детали — одна из возможностей электрофрезера

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Технические характеристики ручного фрезера по дереву

Цена при покупке ручного фрезерного станка по дереву не является определяющим фактором. Намного важнее технические особенности устройства. Именно от них будет зависеть возможность достижения нужного результата.

Мощность двигателя влияет на размер устройства и фрезы

Мощность двигателя

Основным параметром, определяющим работу прибора, является мощность двигателя. От этого показателя зависит диаметр и длина фрезы, которую можно купить для ручного фрезера по дереву, а также время непрерывной работы. По этому показателю все представленные модели можно распределить на три категории:

• лёгкие, обладающие мощностью 750 Вт и весом 2-3 кг;
• средние, с показателями 3-5 кг и 1500 Вт соответственно;
• тяжёлые, работающие на мощности до 2300 Вт и имеющие вес более 6 кг.

Для точных работ требуется регулировка скорости вращения

Скорость вращения шпинделя

Эта характеристика понятна даже людям, которые далеки от техники. Чем выше данный показатель, тем лучше выше качество итогового результата обработки. Но при необходимости получить высокую точность требуется снижение скорости движения шпинделя.

Поскольку скорость зависит от диаметра фрезы по дереву для ручного фрезера, выбирать из каталога представленных моделей приборов следует такие, которые имеют возможность изменения этого показателя. Обычно допускается до 8 позиций, а само изменение вращения может происходить ступенчато или плавно.

Глубину резки можно выставить при помощи специального регулировочного болта

Рабочий ход фрезы

Это показатель, который обозначает максимально возможную глубину погружения фрезы. Для лёгких устройств, предназначенных для домашнего применения, характерны значения в интервале от 20 до 50 мм, профессиональные образцы имеют ход до 80 мм.

Дополнительные опции

Кроме ключевых характеристик, определяющих качество обработки, имеются дополнительные опции, назначением которых служит улучшение комфорта и повышение безопасности.

1. Константная электроника. Система, которая позволяет поддерживать обороты при повышении плотности заготовки и увеличении нагрузки. Поскольку подобное встречается только в промышленных условиях, данная опция имеется у профессиональных моделей.
2. Плавный пуск. Функция, которая обеспечивает постепенный набор скорости, что позволяет повысить срок службы прибора, поскольку не наблюдается частых перегрузок.
3. Система защиты. Опция, которая необходима для предотвращения выхода из стоя двигателя. Система активируется при повышении температуры.
4. Защита от случайного пуска. Некоторые модели оснащаются второй кнопкой, которая должна нажиматься вместе с основной, иначе прибор просто не включится.

Наличие двух клавиш, которые необходимо нажать одновременно, является надёжной защитой от случайного пуска прибора

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

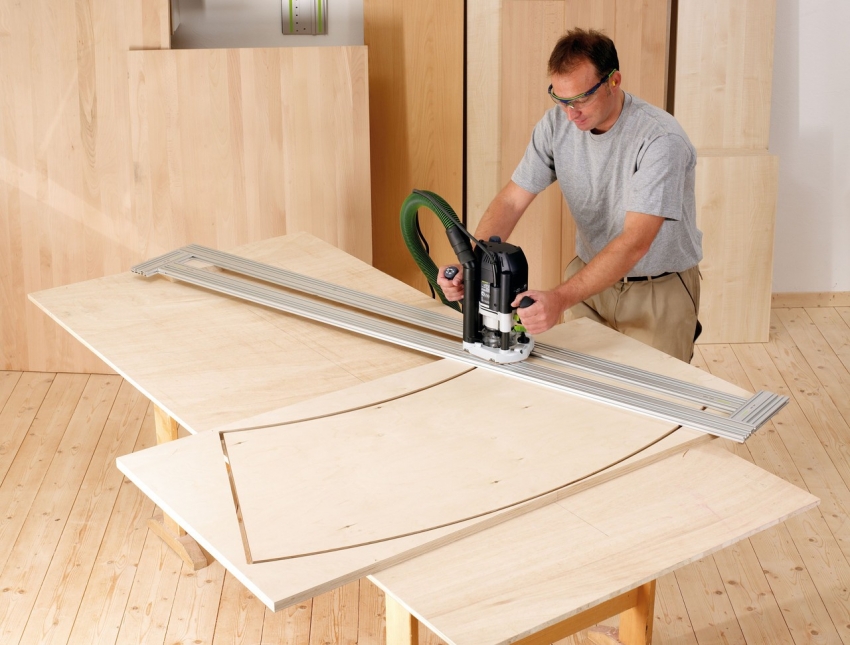

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Фрезеровка древесины

Назначение

На фото показан процесс изготовления объемного узора.

Читать также: Модуль юнга коэфф упругости

Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.

Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.

Сверло фрезеровальное по дереву перьевое системы «Зубр».

В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:

1. По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование . Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;

По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение . Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;

По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки .

Изготовление подобных изделий своими руками требует высокого мастерства и большого опыта.

Основные типы фрезерования, применяемые наиболее часто:

Тип обработки	Назначение
Концевая	Производит пазы, подсечки канавки, карманы (пазы с выходом на более чем одну поверхность), окна (пазы с выходом на одну поверхность), зенки, отверстия, сквозные пазы
Торцевая	Выполняет обработку больших плоских поверхностей, гравировку, циклевание плоскостей, выточку узоров на плоскости
Фасонная	Изготовление контурных профилей, багетов, плинтусов и прочих погонных деталей, элементов украшений и т.д.
Периферийная	Выемка сложных пазов, углублений и т.п.

Фигурные элемента выполнены на фрезерном станке.

Типы оборудования

Цена качественного оборудования достаточно высока.

Современные станки чаще всего представляют собой многофункциональные универсальные устройства, способные выполнять самые разные действия и решать различные производственные задачи.

При этом можно выделить такие их разновидности:

Фрезеровальный станок по дереву с ЧПУ (числовым программным управлением). Оснащен памятью и микропроцессором, которые с помощью специального программного обеспечения осуществляют управление процессом обработки по заданным параметрам. Значительно облегчает и упрощает процесс производства, сокращает время на изготовление одной единицы продукции, сокращает затраты на оплату труда персонала, повышает производительность предприятия;
Ручной фрезерный станок. Предназначен для использования в домашних мастерских, в индивидуальных производствах, на небольших частных предприятиях. Чаще всего используется для изготовления пазов, зенок, карманов, проушин и прочих крепежных отверстий;
Копировально-фрезерный станок. Устройство снимает форму готового изделия и копирует ее по заготовке. Для работы используются шаблоны для фрезерования по дереву, с которых снимается сложная форма для копии;
Токарно-фрезерный станок. Предназначен для изготовления профильных изделий круглой, многогранной или винтовой формы сечения;
Настольный фрезерный станок напоминает ручной вариант, оснащенный специальным рабочим столом и направляющими приспособлениями;
Бытовой станок представляет собой обрабатывающий комплекс, который поможет распилить, просверлить, расточить, зенковать или выстрогать деревянную заготовку.

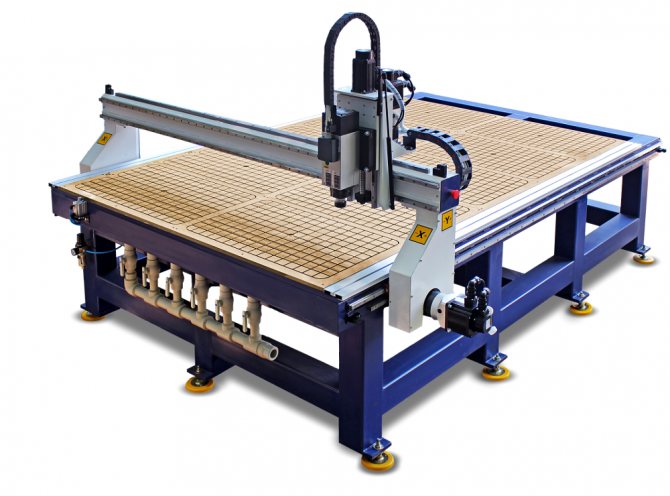

Станок с программным управлением.

Сложные станки, устройства с программно-числовым управлением, токарные и копировальные станки используют на производственных предприятиях. Для личных и домашних нужд такие машины не используют из-за дороговизны, крупных габаритов и низкой потребности в подобных операциях в условиях индивидуального хозяйства.

Ручной аппарат для фрезеровки дерева.

Выбор скорости вращения

Качество обработки поверхности дерева зависит от быстроты вращения фрезера. Ровная и идеально гладкая поверхность получается при большей скорости работы фрезера. Новичку следует начинать с небольших оборотов, потому что при фрезеровке дерева необходимо применять определенную силу, направлять фрезер в нужном направлении и надежно удерживать в руках. Освоив инструмент, можно переходить на большую скорость. Настройка скорости фрезера зависит от обрабатываемого дерева, глубины обрабатывания и диаметра фрезы. Она может составлять от 7000 до 24000 оборотов в минуту. В корпусе фрезера находится специальная ручка для регулировки скорости. Минимальная скорость применяется при фрезеровке большой глубины или гравировке фрезой большого диаметра.

Если резьба осуществляется вдоль волокна деревянной заготовки, останавливается средняя быстрота оборотов. Поперечная резьба требует максимальной скорости, чтобы избежать скалывания края деревянного изделия. Одновременно нужно уменьшить быстроту перемещения инструмента, так как быстрота оборотов взаимозависима от быстроты перемещения. Разные виды дерева требуют разного подхода к обработке. Твердые породы, такие как дуб, орех или бук нужно фрезеровать с минимальной скоростью перемещения фрезера. Мягкие породы дерева, такие как сосна или береза, фрезеруются с более быстрой подачей.

Виды

В настоящее время ручные фрезеры выпускаются 3-х типов.1.Верхний фрезер. Он может основываться на двух принципах действия:

• Неподвижная разновидность. В таком аппарате двигатель располагается в закрепленном состоянии. Глубина погружения режущей части обеспечивается передвижением всего фрезера в вертикальном направлении.
• Погружная разновидность. В этой конструкции сам аппарат неподвижно упирается в опорную поверхность, а углубление фрезы обеспечивается перемещением двигателя по специальным направляющим. Это движение происходим автоматически под действием достаточно жесткой пружины.

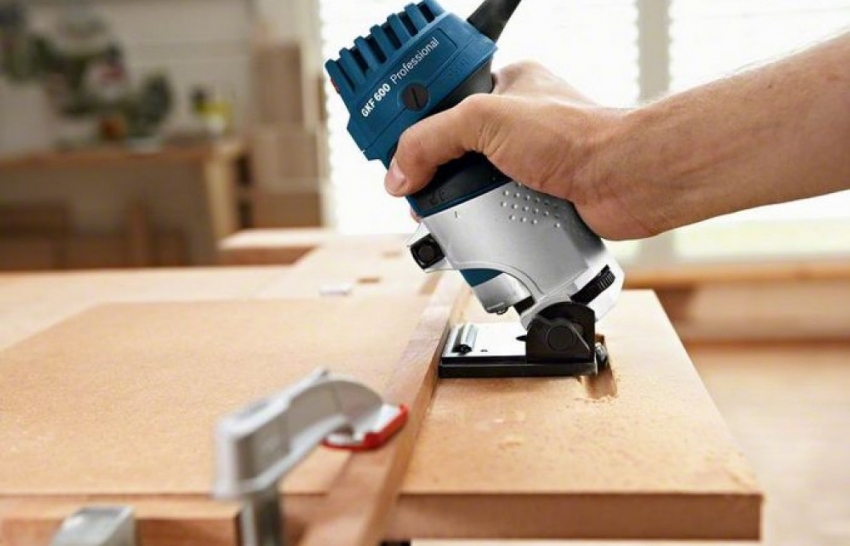

2.Кромочный фрезер. Его основное назначение – удаление фасок и обработка кромок с возможностью придания им различной формы.

3.Ламельный фрезер. Этот тип аппарата предназначен для выборки пазов и канавок.

Для повышения функциональности фрезеров всех типов используются различные приспособления, изменяющие направление подачи фрезы, точность обработки, производительность выборки материала. К ним можно отнести специальные направляющие, шаблоны, зажимные элементы, упорные механизмы и детали.

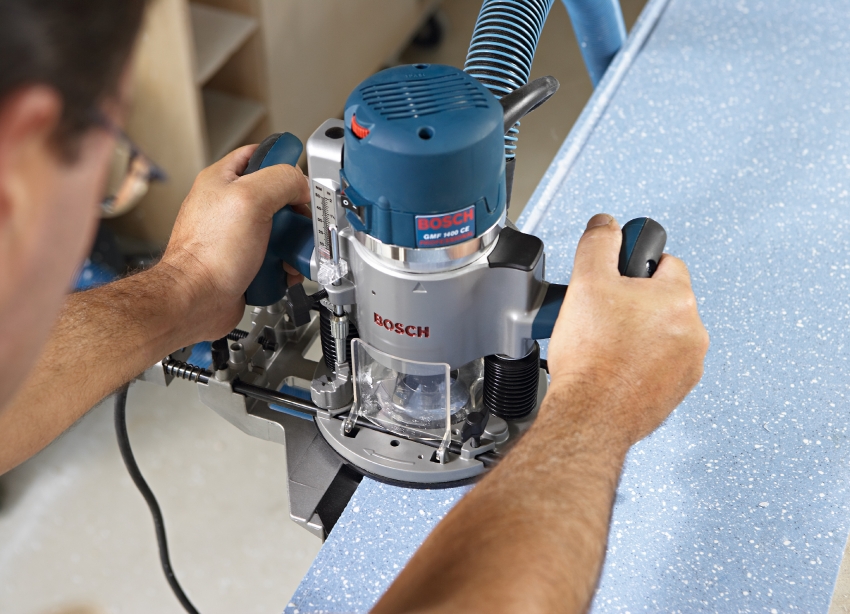

Используем ручной фрезер для фрезерных работ

Многие электрические приборы, которые используются в строительной сфере работают за счет вращающегося вала. Ручные фрезеры обладают большим количеством об/сек. Считается, что работы на деревянной поверхности при работе с фрезером будут более чистыми, если обороты будут на максимуме. Но это не соответствует действительности, поскольку на поверхности дерева может произойти обугливание

Также важно подбирать фрезу с соответствующим диаметром, чтобы в процессе работы не откололась часть заготовки. По этим причинам для каждого вида работ и материалов должна подбираться соответствующая фреза и выставляться правильная скорость ее вращения

Важно обращать внимание на саму древесину, которая обрабатывается

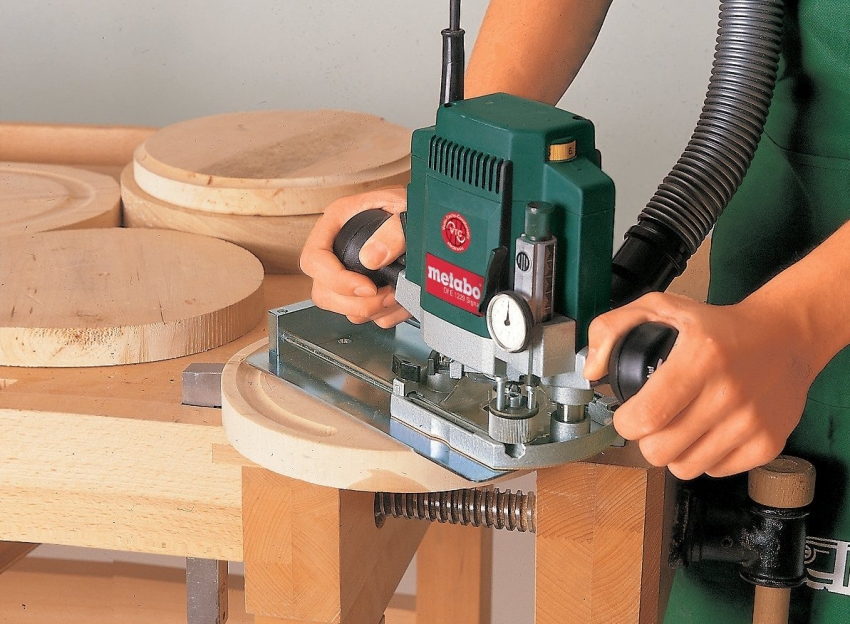

Работа посредством ручного фрезера происходит после установки его на специально созданное приспособление или же придерживая руками. Для фрезеровки мелких заготовок используется стационарный стол. Это позволяет выполнить работу без дефекта. На такие столы фрезеры устанавливаются в верхнем положении шпинделя.

Важно учитывать, что выполняя фрезерные работы ручным фрезером, он должен двигаться с учетом обратного направления касательно вращения фрезы. Если этого не соблюдать, то существует риск вырывания инструмента из рук или держащего приспособления, с возможностью нанесения травмы

Ручной фрезер по дереву: устройство и виды инструментов

Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.

С помощью ручного фрезера и специальных насадок можно вырезать детали любой конфигурации

Потребители могут купить ручной фрезер для обработки:

• камня искусственного происхождения;
• пластика;
• композитных материалов;
• оргстекла;
• цветных металлов.

Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.

С помощью фрезера можно изготавливать деревянную мебель, кухонные принадлежности, вагонку, плинтуса, декоративные поделки и другие изделия

Что можно делать ручным фрезером:

• выборку четвертей;
• формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
• профилирование кромочной части (фигурное и прямое);
• формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
• декоративную резьбу по дереву фрезером с соответствующими насадками;
• выполнение отверстий;
• подгонку деталей, которые подлежат соединению;
• выравнивание контуров черновым способом.

Виды фрезеров по дереву: классификация приборов

Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.

Все ручные фрезеры разделены на виды — верхнего типа, кромочные и ламельные

Различают следующие виды фрезеров:

• верхнего типа;
• кромочные;
• ламельные.

Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.

Кромочный фрезер используется для снятие фаски, скругления краев, формирование декоративных желобков а также для вырезания пазов под петли для мебели

Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.

Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.

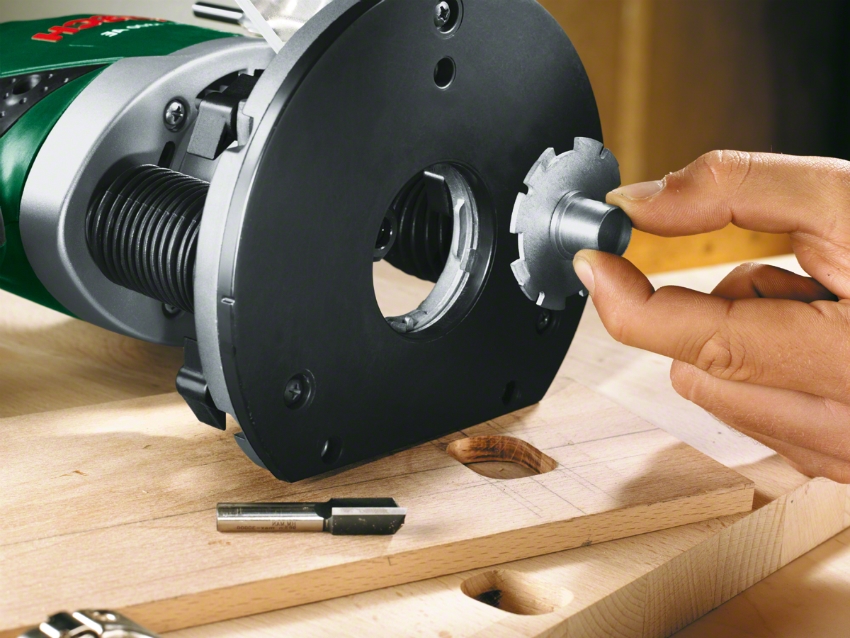

На шпинделе крепится фреза. Для ее фиксации используется цанговый зажим. Когда происходит плавное погружение головы в материал или дерево, глубина регулируется специальным упором. При дальнейшем перемещении фрезера в горизонтальном направлении высверливается паз с помощью острых кромок фрезы.

Фреза для ручного фрезера выбирается исходя из вида обрабатываемого материала и типа операции
