Выбор станка для производства профлиста

Типы оборудования

Простое производство становится причиной того, что и сами изделия в готовом виде стоят не так много. Технология основана на том, что оборудование протягивает стальной прокат, листового типа или скрученный в рулонную форму. Форма профиля в итоге определяется специальными вальцами, через которые изделие тоже проходит.

В производстве используют как ручные, так и полностью механизированные виды устройств. Доступ к оборудованию с каждой стороны упрощается, если помещения – светлые и просторные.

То, как сырьё хранится и производится, влияет на итоговое качество изделий. Поэтому недопустима высокая влажность и показатель температуры ниже +4 градусов.

Разматыватель

Основное назначение приспособления – подача в формовочную машину рулонной тонколистовой стали. Для управления используется автоматизированная система, как и с оборудованием других видов. Снабжаются собственной автоматикой. Благодаря этому синхронизируются друг с другом скорость прокатки металла и подачи металлической ленты. В этом процессе участвует и тормозное устройство.

Многоклетевой прокатный стан

Мало какая автоматизированная линия, связанная с профильными листами, обходится без такого оборудования. Устройство способствует появлению гофрированных поверхностей вместо гладких основ. Надо учитывать несколько нюансов, когда пользуются оборудованием данного класса:

Металл прокатывают через вальцы специальной формы.
Выбор параметров зависит от того, какой именно лист нужен заказчику в настоящий момент.
Первая клеть – место, где начинается формирование изделия.
Общее количество клетей на производстве определяется сложностью гофры.

Конструкция позволяет выделить гидравлические, либо пневматические типы оборудования.

Производство профнастила

В пневматических станках исходный материал вдавливают в матрицу с помощью пуансона, сохраняя высокое давление при обработке. Благодаря этому листы в итоге могут иметь следующие габариты:

Длина до 2,5 метров.
Угол гиба до 90 градусов.
Толщина металла до 1,5 миллиметров.

Гидравлические формовочные машины действуют по такому же принципу, что и пневматические. Но эти устройства выигрывают у существующих аналогов по своей мощности. Они поддерживают автоматическую замену пуансонов и матриц в случае необходимости. При просмотре графической модели мастер выбирает, какие параметры профилированного листа его интересуют. Различается скорость, с которой осуществляется прокатка.

Другие механизмы

В рулонах приобретают листы стали, которые и становятся основным материалом для любого производства. Разворот основы упрощается при сохранении небольшой толщины. С такой работой справятся даже вручную. Другое дело – когда толщина значительная. Тогда станки требуется снабжать дополнительными приспособлениями, отвечающими за гибку.

Ручные либо механизированные приводы ставят на оборудование в зависимости от того, какая нужна производительность. Ручные станки, определённо, могут похвастаться более простыми конструкциями. Но вместе с тем они требуют значительных физических усилий, поэтому применять станки такого типа для крупного и постоянного производства проблематично.

Но с определёнными сложностями связано и применение полностью механизированных станков в домашних условиях. Ведь требуется наличие приспособлений, обеспечивающих нарезку изделий определённой длины. Обычные гильотинные ножницы для подобных операций не подходят.

У современных автоматов такие ножницы выполнены в форме прокатываемого профиля. Главное преимущество автоматического оборудования – оно не оставляет заусенцев на поверхности. Просечные ножницы устанавливаются, когда толщина металла становится значительной. Только благодаря этому обеспечивается идеальный гиб.

Стоит помнить об автоматической системе управления, без которой ни одна производственная линия не даст требуемого результата. Она управляет целым рядом важных факторов:

Скорость прокатки.
Количество профилей.
Длина.
Контроль.
Индикация всех цепочек технологического процесса.

Линией можно управлять плавно, без резких скачков. Благодаря этому оборудование служит лучше, а изделия в итоге получаются качественными.

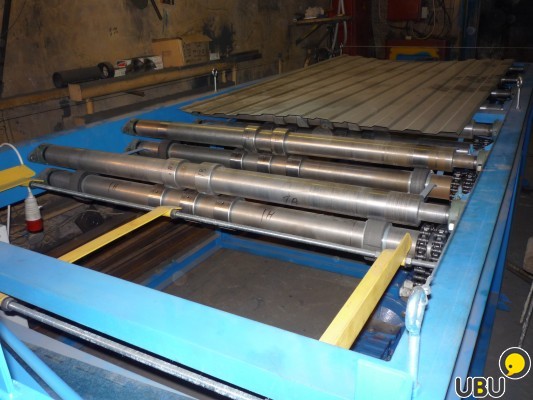

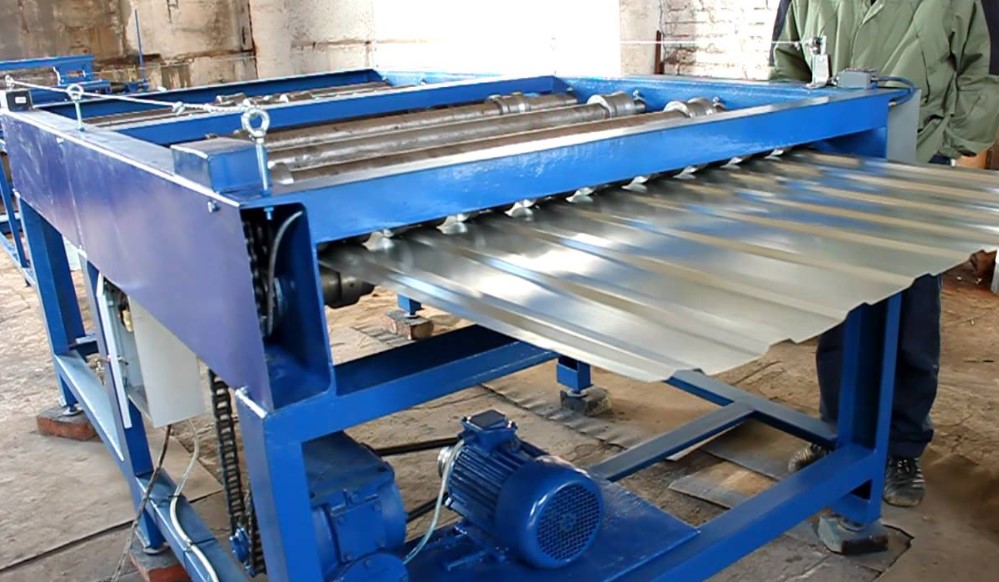

Станок для профнастила

Производственные требования и изготовление

Оборудование для производства профнастила традиционно может применяться для создания профильных листов трапециевидного типа. А потому получается, что профнастил представляет собой гнутый профиль листового типа с волной трапециевидной формы.

Кровельный металлический профиль производится из прочной стали посредство холодного профилирования. Исходя из областей применения и покупательских потребностей, профнастил бывает с полимерным или эмалевым покрытием и без него.

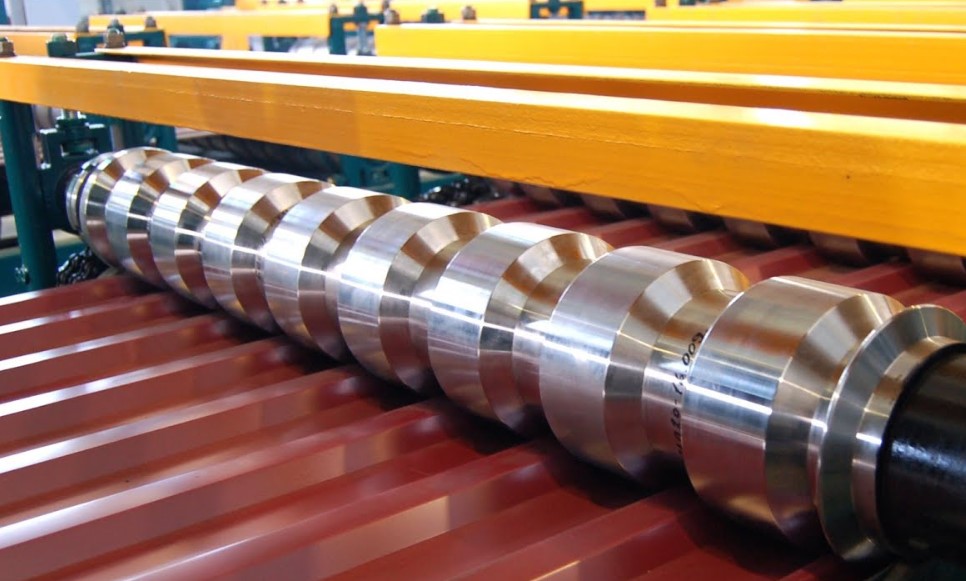

Прокат профнастила через ролики

Производство профнастила с покрытием оказывается необходимым, когда он применяется для наружных работ. Профильный лист без покрытия может использоваться при работе над опалубкой под бетонную заливку.

У каждого вида профнастила существует своя особенная толщина. Когда применяется качественное исходное сырье (первосортная сталь), то выпускается профнастил с цинковым покрытием в 26 мкм.

Из-за снижения толщины покрытия до 13 мкм увеличивается износ. А потому самостоятельное изготовление профнастила может осуществляться только с сырьем первосортного покрытия, а также с помощью оборудования, которое выпущено какой-нибудь известной машиностроительной компанией.

Уже процесс проектирования производства профнастила требует соблюдения следующих требований:

в помещении, в котором будет стоять оборудование, должен быть бетонный пол и у этого пола должна быть ровная поверхность;
необходимо наличие специальной техники с уровнем грузоподъемности больше пяти тонн;
необходимо следить за тем, чтобы температура в помещении не снижалась меньше четырех градусов, а когда осуществляется работа с различными пневматическими механизмами – не снижалась ниже десяти градусов.
следует оборудовать помещение специальными воротами для того, чтобы была удобной разгрузка сырья и процесс погрузки приготовленного профнастила.
необходимо приготовить места, в которых будет храниться рулона сталь.

При самостоятельном создании оборудования для производства профнастила существуют определенные требования для его размещения:

станки необходимо разместить так, чтобы всегда наличествовал доступ к их основным узлам при обслуживании или техническом осмотре;
необходима установка разматывальных устройств недалеко от мест хранения самого сырья;
если в помещении существует определенная нехватка места, то склад можно организовать в каком-нибудь соседнем отдельном здании.

При выполнении всех вышеуказанных требований и при наличии высококачественного оборудования существует возможность изготовления хороших профлитов от одного до двенадцати метров длиной. Кроме того, есть специальное оборудование, с помощью которого можно изготовить профнастил с двадцати пяти метровой длиной.

Типы оборудования для производства профнастила

Любое оборудование для производства профнастила работает по типовой схеме. Плоский стальной лист для придания ему требуемой конфигурации прогоняется через систему валков, которыми оснащен станок, используемый для производства профнастила. В результате такой технологической операции плоский стальной лист деформируется, приобретая требуемую геометрическую форму.

Размеры и форма валков зависят от конфигурации производимого на станке профлиста

В качестве основного сырья, из которого изготавливается профилированный лист, как уже говорилось выше, используется листовая сталь, поставляемая с заводов-производителей в рулонах. Если стальной лист, свернутый в такой рулон, имеет небольшую толщину, то развернуть его не составит больших проблем: это можно выполнить даже вручную. Совсем иначе обстоит дело, если для профлиста необходимо использовать листовую сталь значительной толщины. В таком случае станок, применяемый для производства профлиста, нуждается в оснащении дополнительным приспособлением, которое будет отвечать за гибку листового металла значительной толщины.

Станок для профнастила в зависимости от требуемой производительности может быть оснащен ручным или механизированным приводом. Более простой конструкцией, конечно, отличается ручной станок для производства профнастила. Между тем, решив использовать такое оборудование, следует иметь в виду, что работа на ручном станке для производства профлиста требует приложения значительных физических усилий, поэтому применять такое устройство для изготовления профилированного листа значительной толщины проблематично.

Ручной профилегиб ЛСП-2000 предназначен для изготовления профлиста или шкетника из металла толщиной до 0,55 мм

Между тем изготовление в домашних условиях оснащенного механизированным приводом станка для производства профнастила также связано с определенными сложностями. Дело в том, что в таком оборудовании для профнастила должно быть устройство, обеспечивающее резку профилированных листов на изделия определенной длины. Для выполнения данной технологической операции не подойдут обычные гильотинные ножницы, так как для этого необходимы устройства, рабочие органы которых по своей форме полностью соответствуют конфигурации профилированного стального листа.

Формовка профиля на специализированной линии происходит на прокатном стане

Различают две технологии, по которым может осуществляться изготовление профнастила на специализированном оборудовании. Первая из них носит название одновременного профилирования и предполагает деформирование сразу обеих сторон стального листа, используемого для изготовления профлиста. Станки для производства профнастила, работающие по принципу последовательного профилирования, отдельно деформируют каждую из сторон стального листа.

Ручные станки

Ручное оборудование для производства профлиста используется для обеспечения потребностей небольших производств. Оно часто применяется для изготовления металлопрофиля при организации строительства территориально удаленных объектов. Ручные станки работают благодаря значительным физическим усилиям, что относится к его недостаткам. Поэтому их используют для выпуска листов небольшой толщины и размеров.

Ручные производственные линии представляют собой обычные листогибочные приспособления. Для осуществления технологических операций пластина из оцинкованного металла размещается на рабочем столе и фиксируется с помощью прижима. Благодаря движению специальных направляющих деталей происходит формирование изогнутого профиля с необходимыми геометрическими параметрами.

Самодельный станок листогиб

Ручные станки отличаются и другими особенностями, в число которых входит:

за одну рабочую смену можно изготовить не больше 150 листов;
ширина рабочего стола не превышает 2,5 м, поэтому он не используется для переработки рулонной стали;
оптимальные параметры заготовок для производства – 2,5х1,2 м с толщиной менее 1 мм;
для эффективной работы станка не нужно специальное помещение или наличие электричества;
высокая вероятность брака в виде двойного нанесения гофры или перекатов;
появление микротрещин после обработки на защитном покрытии металлического профиля;
стоимость ручного оборудования редко превышает 100 тысяч рублей (отечественные производители).

Техническое оснащение цеха

Чтобы купить станок для производства металлопрофиля, вы потратите не менее 600000 руб. Это будет полуавтоматическая линия малой мощности. Автоматизированные станки, предназначенные для выпуска разных видов готовой продукции, стоят на рынке свыше 1500000 руб. Конкретная цена станка для производства металлопрофиля будет зависеть от запланированного объема сбыта. Несмотря на простоту технологии, выбирать оборудование нужно правильно, поскольку более дешевые линии не рассчитаны на перенастройку отдельных станков.

В состав линии входят следующие станки:

автомат-разматыватель,
прокатный стан,
гильотина или отрезной нож,
приемные столы.

Цена оборудования металлопрофиля значительно возрастет, если дополнительно купить кран-балку и погрузчик, необходимые для перемещения продукции по цеху – как минимум на 300000 руб. Оно потребуется обязательно при организации высокопроизводительно предприятия!

И если на первых порах развития бизнеса, потребуется только станок для изготовления металлопрофиля своими руками, то в дальнейшем можно подумать о модернизации линии, дополнив ее аппаратами для выпуска металлочерепицы и профлиста.

Особенности работы с самодельным ручным станком

Даже если вы опытный мастер, работать на сделан собственноручно сделанном станке следует очень аккуратно, поскольку любая неисправность в любом компоненте механизма может привести к травматизму в процессе его использования.

При этом нельзя забывать и о технике безопасности, работая с предельной осторожностью, особенно в тому случае, если для разрезания металла используется гильотина. Таким образом, собственноручно собранный станок для профнастила готов

Принцип его действия очень простой:

Таким образом, собственноручно собранный станок для профнастила готов. Принцип его действия очень простой:

лист заготовки помещается на стол;
с помощью специальной планки заготовка фиксируется на столе;
используя ручной рычаг, устанавливается оптимальный угол подачи материала в прокатные валы;
на выходе готовый лист должен свободно перемещаться по столу.

Чтобы не получить никаких производственных травм, при работе с таким станком необходимо постоянно придерживаться правил техники безопасности.

Станок, на котором производится профнастил, является очень опасным оборудованием, поскольку на нем есть множество режущих и колющих компонентов, которые могут нести опасность для оператора. Поэтому работать на станке позволяется только в защитной одежде и очках.

Таким образом, обладая навыками работы с металлическими материалами, даже своими руками можно сделать механизм для прокатки профлиста, который будет обеспечивать достаточно высокое качество получаемой продукции. Главное, не допускать никаких ошибок при его сборке, а также помнить правила безопасного использования листогибочного оборудования.

Оборудование для производства профнастила (прокатные станки)

Производственное оборудование может разделяться на холодный метод проката и горячий метод обработки металла листового типа. Холодная обработка распространена намного больше и не требует осуществления нагрева начального сырья.

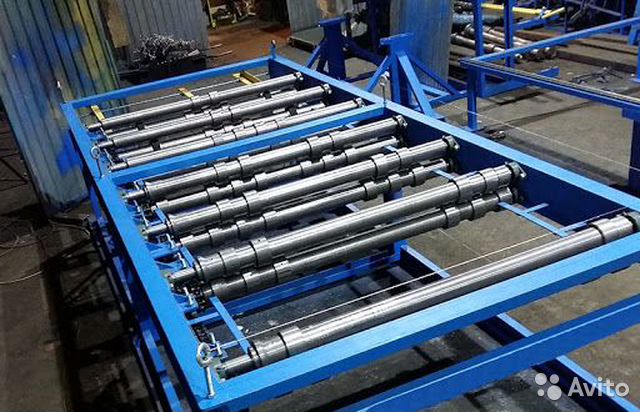

Линия профнастила

На этих линиях металл катается и режется. Изготовление происходит в виде профилирования, поскольку металл начинает приобретать форму профиля.

Разное оборудование ответственно за выпуск различных профилированных листов всевозможных модификаций. Собственно, тип и вид профиля влияют на дальнейшую область его использования.

Исходя из высоты волны, оборудование использует различное давление для каждого листа.

Производственно оборудование может различаться в зависимости от ступеней механизации:

автоматизированное оборудование;
ручной станок;
передвижное оборудование.

Резка профнастила станком

Например, то же передвижное оборудование может использоваться с целью производства арочного профнастила, когда изготовление таких листов необходимо прямо на строительной площадке. Затем такие элементы успешно используются при строительстве ангаров, зернохранилищ и даже аэродромов.

Ручное оборудование может применяться с целью производства волнистых листов профиля небольших размеров и в небольшом количестве. Вручную выполняются практически все основные технологические операции. Как правило, такое оборудование может применяться строительными организациями, которые занимаются обработкой металла в специальных мастерских. Иногда доборные элементы производятся именно на таком оборудовании.

На автоматических и полуавтоматических производственных линиях как раз представлены автоматизированные станки. Такое оборудование может включать в себя целый комплект механизмов, смонтированных в очередном порядке. Как правило, изготовление профнастила на таком оборудовании происходит достаточно быстрыми темпами. Но ручные станки не рекомендуются для проката сырья, которое имеет полимерное либо лакокрасочное покрытие.

Состав линии производства профиля

Стандартная линия производства обладает следующим составом:

консольный разматыватель рулонов;
специальный прокатный стан, на котором формируются профиля;
ножницы-гильотина;
приемное устройство;
автоматика.

Основные этапы рабочего процесса оборудования:

Оцинкованный лист помещается на специальный консольный разматыватель;
Ленточное исходное сырье поступает в специальный прокатный стан, содержащий определенное число пар клетей. Как раз число клетей влияет на качество готовой продукции. Каждая пара продукции обладает роликами заданной геометрии, крепящимися на различных валах.
После прохождения через клети стальным листом приобретается намеченная геометрия.

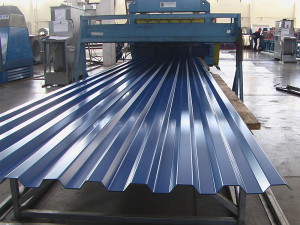

Готовый профнастил

Возможно комплектация производственного оборудования специальным сенсорным пультом, а также электромеханическими ножницами, специальными зажимными устройствами, сборником отходов и другими необходимыми устройствами.

Прокатный стан является основным элементов оборудования и с помощью этого оборудования изготовляется профнастил любого заданного профиля, изготовленного из гладкой стали.

Надо сказать, что буквально каждый день возрастает спрос на профнастил. И эксперту уже считают, что вложение средств в область, связанную с производством прокатной стали – достаточно оправдано в финансовом плане и выгодно.

С целью производства качественного профнастила существует необходимость использования самого высококлассного оборудования и технической линии.

Виды станков для производства профлиста

Невысокая цена изделий достигается простотой производства. Технология заключается в протяжке стального проката (скрученного в рулон или листового) для придания формы через специальные вальцы, конфигурация которых определяет форму профиля.

Условия хранения сырья и размещения производства могут влиять на качество производимой продукции, поэтому на складе и в цеху не допускается высокая влажность и понижение температуры ниже +4 градусов.

Механические станки

Ручной листогиб является самым простым станком для изготовления профлиста и имеет высокую популярность среди представителей малого бизнеса и в частных хозяйствах. Для открытия небольшой мастерской не потребуется больших капиталовложений. Оборудование для ручного производства возможно устанавливать непосредственно на строительных площадках. Правильно настроенный механический станок для изготовления профлиста позволяет работать со стальным прокатом как в листах, так и в рулонах толщиной от 0,4 мм до 0,6 мм, шириной 2 метра. Механический листогиб имеет ряд преимуществ:

не требует электричества;
компактность;
можно менять количество волн;
для обслуживания достаточно двух человек;
позволяет изготавливать элементы кровли.

Автоматизированные линии

В промышленном производстве профильного листа применяются автоматизированные линии полного цикла с высокой производительностью. Установка такого оборудования требует определенных условий:

большое помещение не менее 100 м² с ровным бетонным полом и большими воротами;
кран-балка;
наличие электроэнергии 380 Вольт, допустимая мощность до 23 кВт;
хорошие подъездные пути.

В состав автоматизированной линии входит комплекс оборудования необходимого для производства:

Разматыватель рулона — предназначен для разматывания и подачи оцинкованной стали из рулона на станок, а также для контроля провисания листа и синхронизации скорости подачи материала.
Станок для прокатки профлиста (пневматический или гидравлический) — является основным механизмом линии, принимает сырье и при помощи вальцов, из плоского листа изготавливает профильный.
Ножницы-гильотина с ножами, повторяющими профиль — отрезают лист до нужного размера, для жесткости крепят гильотину на станину, где установлен станок для изготовления профнастила.
Приемное устройство — оборудовано автоматическим штабелером, обеспечивает прием готовой продукции и формирует пачки.
Система, управляющая всеми процессами — связывает в единую сеть все механизмы и контролирует их работу.

Изготовление профнастила как бизнес

Инвестиции в приобретение станка для производства профнастила экономически оправданы. Строительство новых объектов, реконструкция старых, развитие инфраструктуры постоянно требуют качественных материалов. Рынок растет и развивается, спрос увеличивается.

В сфере изготовления стальных профильных листов очень высокая конкуренция и чтобы конкурировать на этом доходном рынке, необходимо не только использовать хорошее сырье и материалы, но и производить профнастил на качественном и обслуженном оборудовании. На настоящий момент, по мнению экспертов, рентабельность производства профильной стали составляет от 20 до 40%.

Прокат профнастила: оборудование и технологии

Профнастил представляет собой лист тонкокатаной стали, которой посредством гнутья придается ребристость. Профилирование значительно увеличивает прочность и несущую способность стального листа. Отталкиваясь от технических параметров и сферы применения, руководствуясь отраслевым стандартом, различают стеновые, несущие и универсальные настилы.

Подробнее об этом:

Изготовление профилированного настила подразумевает использование стального проката с цинковым, лакокрасочным или полимерным покрытием, толщиной от 0,4 до 1,5 мм.

В зависимости от квалификации производителя и масштабов производства прокат профнастила осуществляется на автоматизированном или ручном оборудовании.

Технические характеристики

Прокатные станки имеют характеристики, которые отличают их от аналогов:

вид изготавливаемого профиля на определенной установке может быть трубный, сортовой, а также тонко- и толстолистовой;
диапазон толщины металла, предназначенного для проката— от 0,4 мм до 200 мм;
необходимое сырье для проката;
показатель производительности, от данного фактора зависит выбор станка перед покупкой, а также подготовка сырья;
количество рабочих клеток с валками для необходимого профиля;
диаметр рабочих валов для проката, а также их полезная длина;
номинальное напряжение — 220 В/ 380 В;
показатель мощности применяемого электродвигателя — от 2,2 кВт и выше;
размеры установки в сборе;
полная масса всего оборудования в комплексе;
наличие реверсирования в прокатном стане.

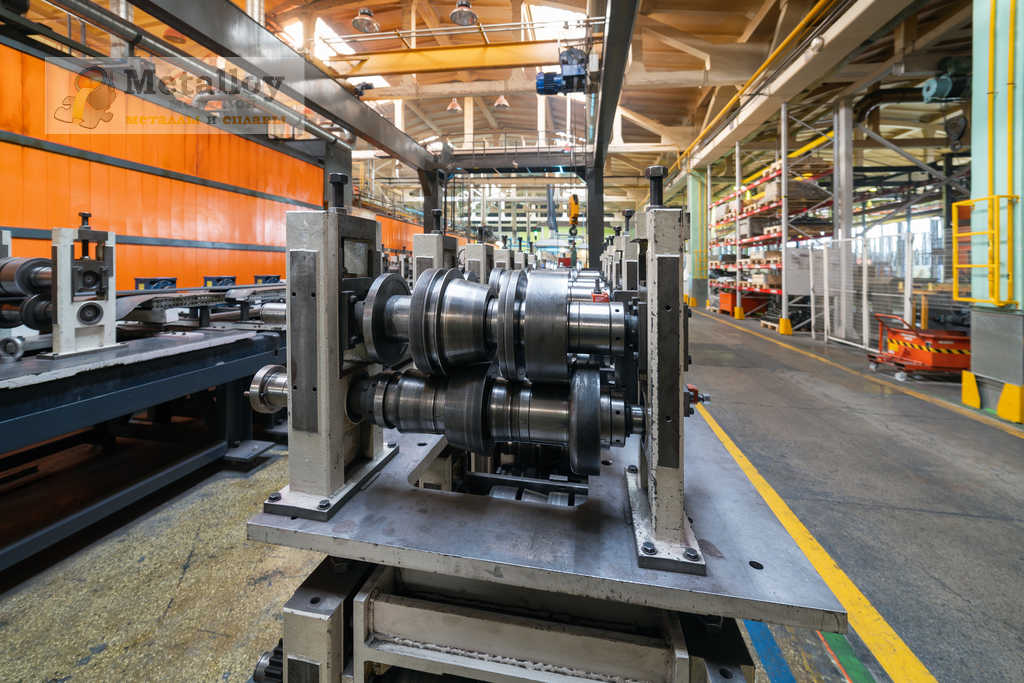

Станок прокатный

Основы производства

Чтобы придать заготовке определенную форму, используется принцип вальцевания, по которому работает большинство металлургических предприятий. Так называется прокат через систему валов. Формирование проводится методом холодной деформации во время прохождения металлической заготовки между роликами. В результате механического воздействия гладкий стальной лист становится гофрированным.

На контур полученного рельефа влияет форма вальцов. В производственных линиях имеется возможность настройки профильной конфигурации, что обеспечивает вариативность сортамента. Сила давления пресса зависит от толщины металлической заготовки. Выбирают оцинкованный профнастил толщиной 0,4-0,8 мм.

Существует горячий и холодный способы обработки металла давлением. Изготовление листа с предварительным нагревом стали возможно только на крупных металлургических предприятий.

Виды производственного оборудования

Прокатный стан – это основа технологической линии. К числу критериев, по которым классифицируется вальцовочная аппаратура, относятся форма профиля и способ изготовления. Поставка сырьевого материала с металлургических заводов осуществляется в рулонах. Вручную развернуть тонкий лист не составляет труда. Если используется металл значительной толщины, тогда в комплект должен входить станок-разматыватель.

Следующий шаг цикла – резка, для этих целей служат ножницы-гильотины. С их помощью гофрированное полотно разрезают на элементы необходимой длины. Заключительный этап – упаковка и складирование. Для этих целей применяют специальные приемные устройства.

Первый этап – анализ местного рынка

Самое главное для организации нового производства, в том числе и профнастила – это возможность сбыта готовой продукции

Кроме этого очень важно оценить, насколько сложившаяся в регионе цена на профилированный лист обеспечит рентабельность бизнеса. Наличие в данной местности других предприятий по выпуску профнастила потребует дополнительных затрат на рекламу продукции, а также снижения ее цены для привлечения покупателей

Все это может сделать производство просто нерентабельным.

Но если потребность строительства в профилированном листе удовлетворялась за счет поставок из других регионов, продукция нового производства может быть вполне конкурентоспособной, поскольку цена ее будет меньше сложившейся как минимум на величину транспортной составляющей.

Важным конкурентным преимуществом будет и наличие в регионе крупного оптового поставщика или производителя высококачественного металлопроката — исходного сырья для производства профлиста. Покупка холоднокатаного листа по ценам производителя позволит существенно снизить себестоимость продукции.

Следующим, на что нужно обязательно обратить внимание – это объемы продаж профнастила в данном регионе, а также перспективу увеличения объемов индивидуального, гражданского и промышленного строительства

Важно изучить и ассортимент профилей, пользующийся наибольшим спросом. Это позволит оптимально подобрать оборудование, необходимое для организации производства

Это позволит оптимально подобрать оборудование, необходимое для организации производства.

Наметив стратегию развития бизнеса с учетом всех имеющихся конкурентных преимуществ, можно взяться за финансовые расчеты.

После изучения рынка и конкуренции, в случае выявления благоприятных тенденций, необходимо перейти ко второму этапу расчета рентабельности производства профнастила – это бизнес-план.

Финальные стадии производства

Станок для производства профлиста имеет основной элемент — прокатный стан. Под ним подразумевается рама, обладающая рабочими клетями. Они последовательно изгибают заготовку, формируя из нее профилированный настил. По своим характеристикам прокатный стан может различаться.

Поэтому к выбору оборудования потребуется подойти основательно. Стоит понимать, что такие элементы, как схема прокатки, число рабочих клетей и многие другие, являются достаточно важными. После того как процесс изготовления профлиста будет закончен, необходима резка продукта.

Для этого в самом конце прокатного стана имеются ножницы. По своей форме подобное устройство напоминает форму профилированного листа. В связи с этим удается выполнить разрез без образования заусенцев. Если для прокатного листа будет характерно наличие 19 рабочих клетей, и он будет использоваться для обработки толстого листа, необходимо использование просечных ножниц.

1 Что нужно знать о производстве профилированных листов?

Профнастил – универсальный современный материал для постройки малоэтажных зданий, облицовки стен, покрытия кровли и выполнения других строительных задач, производится из стального оцинкованного холоднокатаного листа. Чтобы придать такому прокату требуемую форму используется всего два способа – горяче- и холоднокатаный. Обе эти операции предполагают прохождение плоских листов из стали через специальные валы.

Горячекатаная технология из-за своих особенностей доступна исключительно на крупных металлургических комбинатах.

А вот холодная прокатка стальных заготовок с целью получения из них профилированных листов может выполняться в полупрофессиональных и даже любительских условиях. Здесь главное правильно выбрать требуемое оборудование и научиться грамотно пользоваться им.

Технология производства стенового и кровельного профлиста методом холодного проката состоит из двух процедур, следующих друг за другом. Сначала заготовку пропускают через вальцы, а затем выполняют раскрой полученного профнастила по заданным геометрическим разделам. Форма вальцов определяет, как вы сами понимаете, форму готового изделия.

Процесс изготовления стана

Прежде чем начинать работы по изготовлению ручной линии производства профнастила, необходимо запастись следующим набором инструментов:

Сварочный аппарат;
Болты, гайки и швеллера;
Металлические трубы и уголки;
Петли и шарниры.

Все компоненты с легкостью можно найти в любом строительном магазине по сравнительной низкой цене

Однако прежде чем приступать к непосредственному изготовлению, важно хорошо разобраться со схемой, на основании которой и будет собираться станок

Подготовка заготовок

Конструкция самодельного листогиба состоит из нескольких элементов: основания устройства, прижима и пуансона, на котором будет крепиться ручка-рычаг. Сначала необходимо подготовить основание. Для этих целей лучше всего взять швеллер – легкий и, в тоже время, прочный металлический профиль, имеющий П-образную форму.

Длина такого основания – не более 500 мм для металла маркировкой №8, которая обозначает расстояние между внешними гранями швеллера. Аналогичный профиль должен выбираться и для изготовления прижима, однако здесь будет достаточно швеллера №5. При этом следует учитывать и тот факт, что прижим должен быть немного короче основания – хотя бы на 50-70 мм.

Крайне серьезно следует подойти и к выбору материала для пуансона – элемента конструкции, с помощью которого и будет осуществляться штамповка металла. Для него предпочтительнее выбирать металлический уголок №5. Из такого же уголка будут выполнены и щечки листогиба, представляющие собой боковые стороны изделия.

Далее, на расстоянии 30 мм от концов основания высверливаются два отверстия, диаметром около 8,5 мм. Именно в них впоследствии будут установлены винты струбцины для того, чтобы закрепить конструкцию.

Процесс сбора конструкции

Подготовив все компоненты, можно приступать и к непосредственному сбору изделия. Изначально и основание, и пуансон складываются воедино и зажимаются в тисках для того, чтобы избежать перекоса. Однако для того, чтобы облегчить дальнейшую установку крепежных элементов, по торцу пуансона рекомендуется снять фаску длиной около 30 мм и параметрами 7х45°.

Далее на ось пуансона необходимо надеть щечки, закрепить которые можно посредством сварки или с помощью нескольких саморезов. Однако прежде чем окончательно монтировать прижим, рекомендуется провести несколько пробных гибок тонкого листа металла. После этого, при необходимости, корректируется положение щечек, и они привариваются к торцам основания.

Как осуществить сборку

В процессе установки участвуют следующие компоненты:

Струбцина – крепежный элемент, позволяющий надежно фиксировать листогиб на поверхности;
Щечки, являющиеся ограничителем длины металла;
Непосредственно основание;
Металлический уголок, с помощью которого будет крепиться конструкция;
Прижимная балка;
Ось пуансона, с помощью которой будет осуществляться его движение;
Сам пуансон.

Завершающий этап – стационарное крепление прижима, в котором рассверливаются отверстия размером около 8,5 мм. После этого прижим крепится к основанию болтами, а шероховатости спиливаются с помощью болгарки. Сделать это необходимо для того, чтобы избежать появления неровностей и шероховатостей на готовом изделии.

Самодельный листогиб

Данное приспособление изготовляется из дерева (можно из планок плотного ДСП). Для его сборки потребуется четыре доски длиной больше, чем лист профнастила. Три из них соединяются при помощи внутренних дверных петель. В центральной доске проделываются поперечные сквозные канавки по краям под болты. В четвертой делаются аналогичные отверстия. Для загибания листа из профнастила своими руками нужно проделать следующие шаги:

отмерить расстояние, которое требуется загнуть вовнутрь;
отметить мягким карандашом и провести ровную линию;
уложить лист на доску, которая находится посредине, и закрепить ее второй так, чтобы отмеченное место сгиба попало на край;
поднять нужную доску и вывести угол в 90 градусов.

Если все замеры сделаны правильно, то лист профнастила хорошо встанет на свое место. При этом забор приобретет завершенный вид. На фото можно посмотреть результаты проделанной работы.

Особенности работы с самодельным ручным станком

Принцип его действия очень простой:

Таким образом, собственноручно собранный станок для профнастила готов. Принцип его действия очень простой:

лист заготовки помещается на стол;
с помощью специальной планки заготовка фиксируется на столе;
используя ручной рычаг, устанавливается оптимальный угол подачи материала в прокатные валы;
на выходе готовый лист должен свободно перемещаться по столу.

Строитель 4 разряда

В современном строительстве применяются самые различные материалы, одним из наиболее востребованных считается профнастил. Простота в монтаже, надежность и невысокая цена, вот почему профильный лист пользуется спросом как у промышленных предприятий, так и среди частных строителей. Чтобы организовать бизнес и установить станок для производства профнастила, не требуется больших затрат.

Можно устроить производство данного материала
