Изготовление стойки для дрели своими руками

Направляющая для получения прямых отверстий

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Приводы сверлильных станков

Составляя проект сборки держателя для дрели своими руками, следует определиться с типом подъемно-опускного механизма, служащего для вертикальной подачи дрели к детали. Именно он является главной характеристикой станка. Выделяют следующие механизмы:

• Пружинный;
• Шарнирный;
• Винтовой;
• Тросиковый;
• На основе зубчатой рейки.

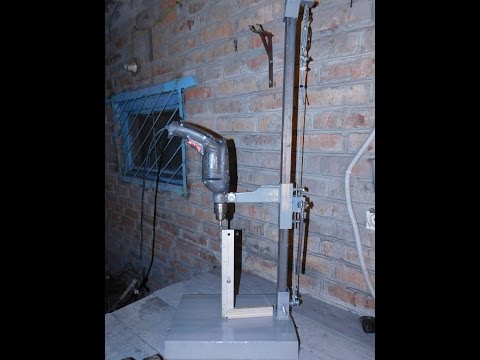

Пружинные, пружинно-шарнирные и шарнирные установки проще всего собрать своими руками. Чертежи сверлильного станка из дрели пружинного типа предполагают размещение пружины либо непосредственно у рукояти, либо у основания каретки в специальных пазах. При отсутствии дополнительных фиксаторов выполнять фрезерование такими станками будет невозможно, поскольку они требуют постоянного ручного контроля положения сверла.

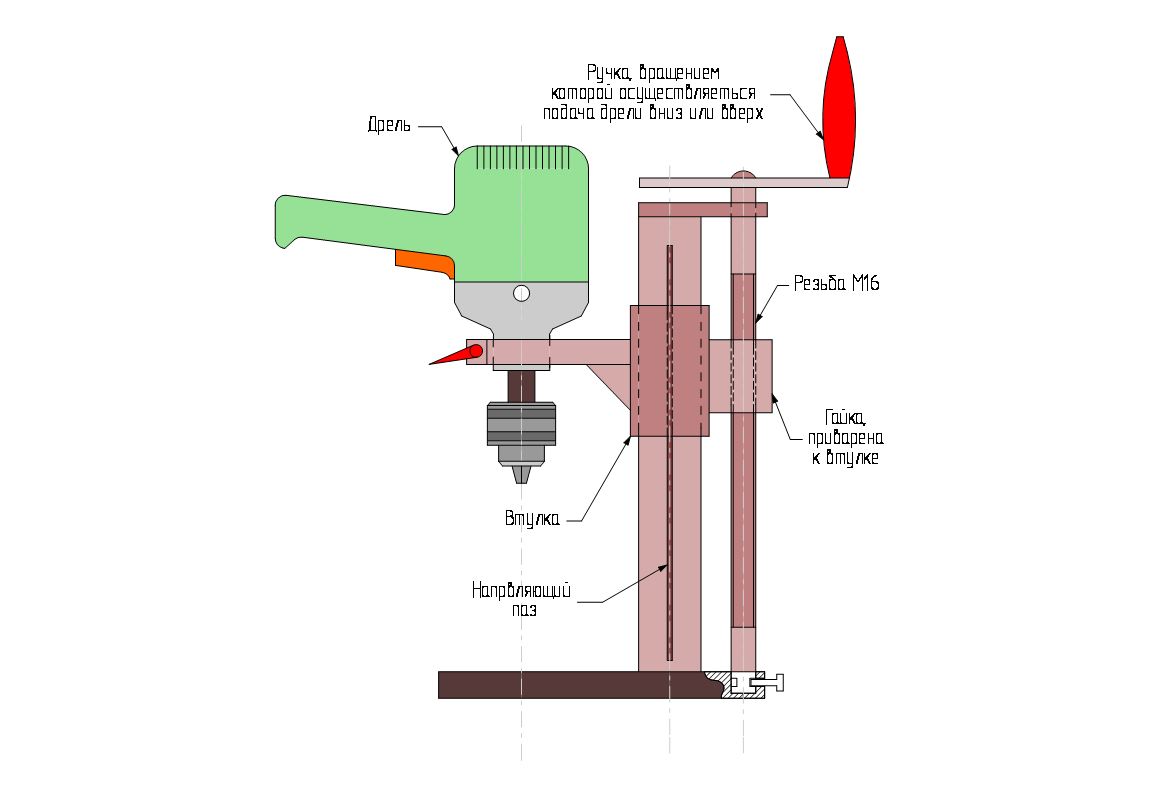

Винтовые механизмы работают по принципу одноимённых домкратов. В их основе — вертикально расположенная труба с нанесённой резьбой, допускающая вращение вокруг своей оси. На трубе находится гайка, приваренная к держателю дрели. При вращении трубы гайка и крепление инструмента изменяют своё положение. Для дополнительной устойчивости инструмента во время работы, крепление также допускается снабжать фрикционом.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

Устройство сверлильной стойки

В любой конструкции обязательно наличие станины, направляющей стойки, механизма хода и кронштейна для самой дрели.

• Станина необходима устойчивая, очень желательно с возможностью фиксации заготовки, например, тисками. Изготовить можно из толстой доски, фанерки, текстолита. По центру оси дрели нужно сделать отверстие несколько сантиметров диаметром. Вес станины напрямую зависит от мощности дрели, а ее размеры от перечня работ, которые будут проводиться на станке.
• Направляющая стойка должна быть расположена строго вертикально станине, иначе сверло будет отклоняться, что приведет к порче заготовки и перелому сверла. Изготавливать же ее можно из чего угодно, будь то профильный лист, труба или деревянный брусок.
• Механизм хода не имеет строгих условий, может быть как рычажным, так и шарнирным, главное — это доступность материалов и легкость применения в конструкции.
• Для кронштейна идеально подойдет посадка на хомутах. Также можно изготовить специальную колодку, высверлив в ней отверстие чуть меньше диаметра дрели, а также прорезь, чтобы ручную дрель можно было вставить в посадочное отверстие. Вообще, как и для ходовой части, нет четких требований к виду фиксации, необходима только надежная фиксация дрели во избежание порчи заготовки.

Помимо обязательных частей сверлильной стойки для дрели, ее можно дополнить некоторыми второстепенными элементами конструкции с целью расширения функционала и облегчения сверлильных работ. Так, стойку можно оборудовать лампой для дополнительного освещения рабочего места. Если дрель планируется навсегда оставить в станке, то можно перенести ее выключатель на корпус стойки. Для безопасности и удобства работ при периодическом использовании станка желательно разместить отдельную розетку, которая будет находиться в подходящем для проведения работ месте.

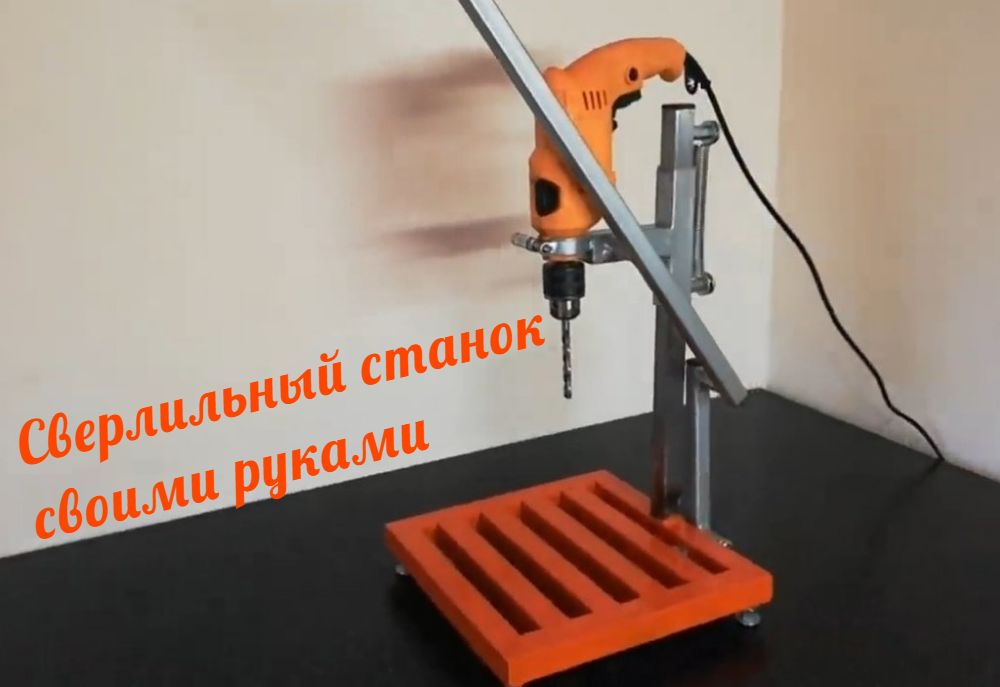

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

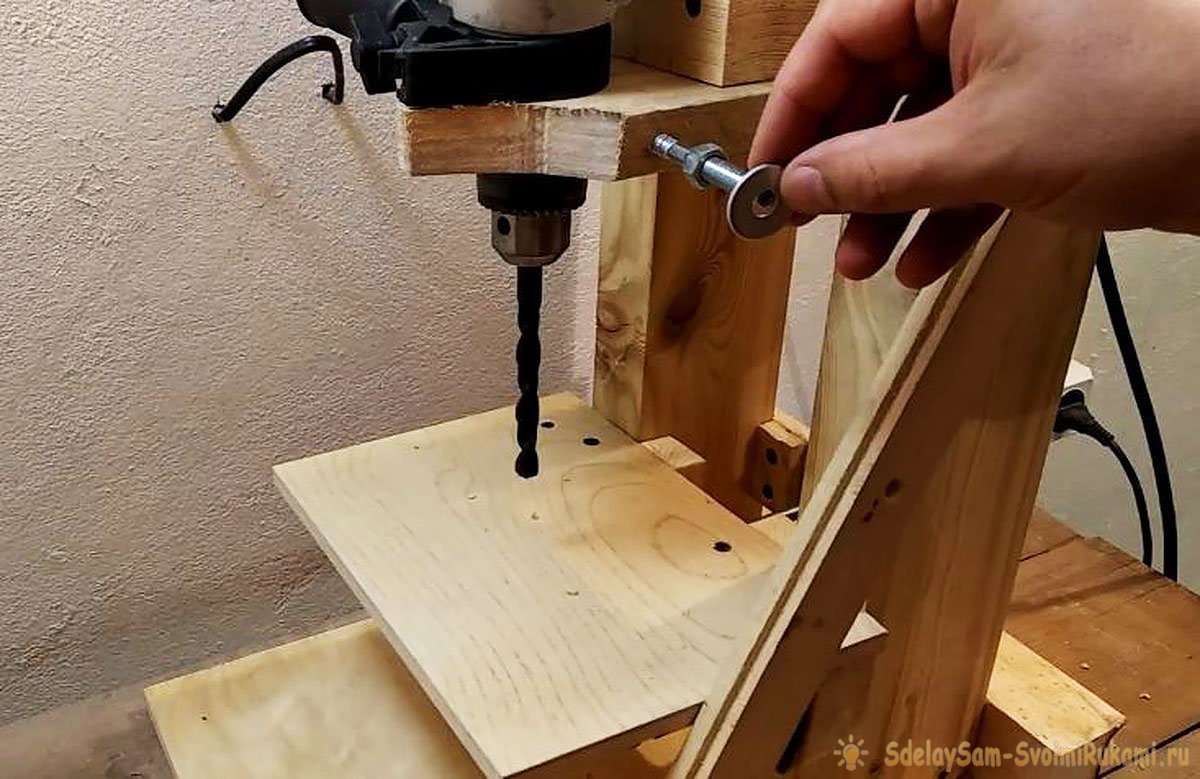

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Как сделать сверлильный станок

Подставку для дрели для вертикального сверления сделать не сложно. Больше усилий понадобится при сооружении станка для сверления. Это приспособление обладает большими габаритами. Но при следовании рекомендациям, можно сделать усовершенствованное компактное устройство.

Чтобы самостоятельно изготовить сверлильный станок необходимо использовать подставку, создание которой было описано в прошлом пункте. Далее нужно выполнить следующие пункты:

1. Разобрать сверлильный инструмент и вынуть из него двигатель и пусковое устройство.
2. Зафиксировать движок на подставке с помощью хомутов.
3. Подготовить отдельную коробку, в которую необходимо установить пусковое устройство.
4. Увеличить длину проводов от пускового устройства и установить коробку на основании подставки.
5. Прочно закрепить патрон, предварительно расположив его на валу.

Сверлильный станок небольших размеров готов. Можно не разбирать инструмент, но тогда станок получится громоздким. Или же возможно использование движков от любой бытовой техники. В таком случае потребуется дополнительно приобрести патрон.

Сверлильный станок устройство

Станина

Этот элемент изготавливается из металлического 10-миллиметрового или из деревянного 20-миллиметрового листа. Массивность зависит от мощности дрели, а габариты — от специфики предполагаемых работ. Рекомендации по выбору габаритов будут следующими:

• Станки для вертикального сверления — 500×500 мм.
• Для разных технологических операций — 500×1000 мм.

Устойчивость стойки на станине обеспечивает подпорка. Фиксируются эти конструктивные элементы с помощью винтов.

Стойку, на которой будут направляющие, тоже можно сделать из деревянной или металлической плиты. Кроме направляющих в вертикальной плоскости на стойке монтируется зажим, с помощью которого инструмент фиксируется на ней.

Порядок сборки таков:

• На подставке-станине фиксируется подпорка.
• На основании винтовыми соединениями закрепляется стойка, которую соединяют затем с подпоркой.

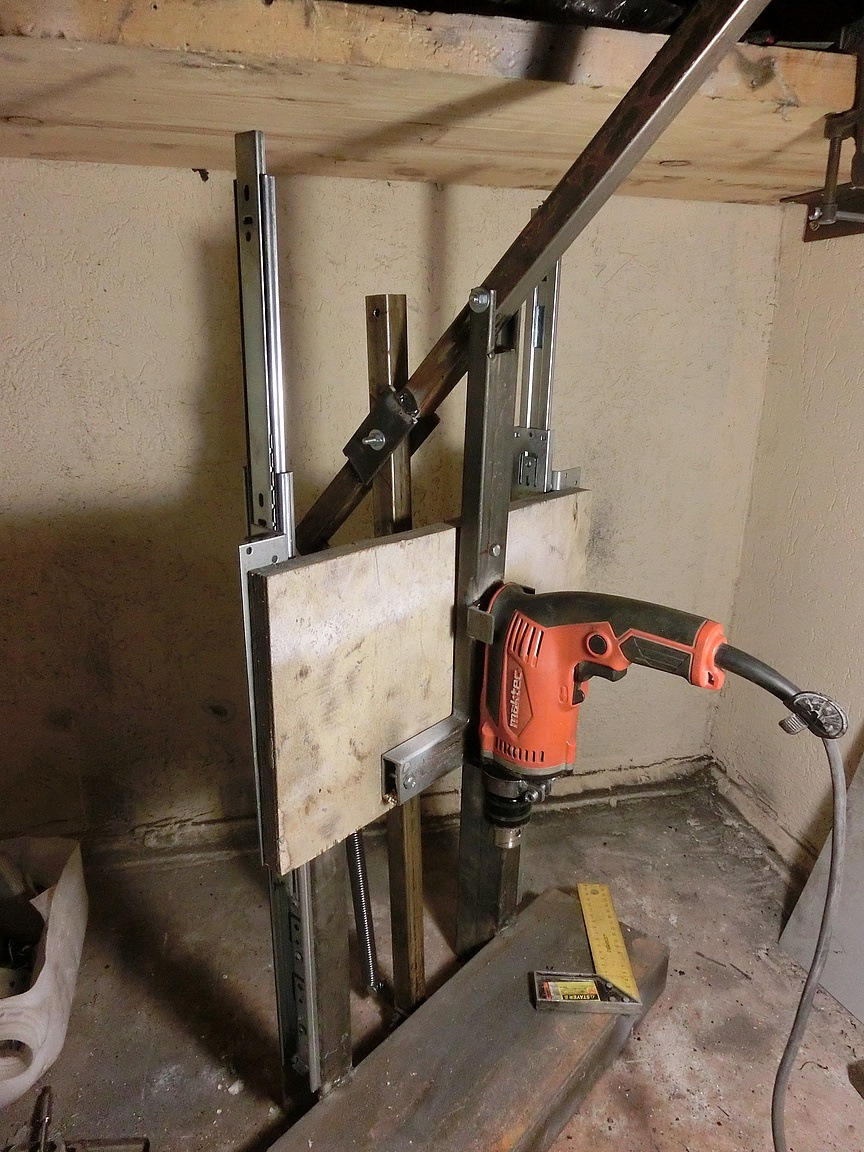

• На стойке фиксируются направляющие, чью роль могут выполнять телескопические мебельные устройства.
• На подвижной части направляющих монтируется каретка, где размещается крепление для фиксации инструмента.

Подбирая направляющие, проверьте их на наличие поперечного люфта.

Длина каретки, также металлической или деревянной, зависит от размеров вашей дрели. Этот конструктивный узел, которым оснащается мобильная стойка, может выполняться в следующих двух вариантах:

• С закреплением дрели хомутами. Используемые хомуты продеваются в отверстия, которые были предварительно просверлены в каретке. Зажим инструмента и надежная его фиксация на каретке обеспечивается благодаря затяжке хомутов.
• С использованием специальной колодки — кронштейна, где закрепляется дрель. Изготавливается он из деревянной плиты, крепящейся к каретке под 90 ° на металлических уголках. Для фиксации в колодке высверливается отверстие, чей диаметр на 0,5 мм меньше сечения инструмента, и делается прорезь, чтобы инструмент вошел в посадочное отверстие.

Отверстие в колодке для установки дрели выполняется по такому алгоритму:

• На поверхности колодки чертится круг, соответствующий диаметром устанавливаемой дрели.
• Во внутренней части окружности, по ограничивающей ее линии, высверливаются отверстия небольшого диаметра.
• Перегородки, образовавшиеся между просверленными отверстиями, прорезаются ножовкой или иным подходящим инструментом.
• Края отверстия обрабатываются напильником или надфилем полукруглой формы рабочей поверхности.

Преимущества и недостатки

Независимо от марки и цены, все стеллажи спроектированы таким образом, чтобы упростить процесс сверления, поэтому некоторые особенности являются одними из основных их преимуществ.

• Значительное расширение диапазона возможностей приводного инструмента. Например, высококачественный держатель позволяет фрезеровать поверхность.
• Повысьте точность выполняемых операций, расположив сверло и фрезу строго перпендикулярно или под фиксированным углом по отношению к обрабатываемому материалу.
• Возможность работы с твердыми материалами, при которых одним из важных моментов является исключение скольжения сверла по столешнице на начальном этапе.
• Возможность сверлить отверстия не только перпендикулярно, но и под разными углами. Современные модели позволяют сверлить под углом до 70 градусов.

Часто даже дорогие устройства не соответствуют требованиям. Это касается как качества используемых материалов, так и сборки

Многие пользователи в своих обзорах обращают внимание на отсутствие универсальных крепежных элементов, которые позволяли бы использовать различные марки бурового инструмента. Однако на практике объединение этих элементов невозможно

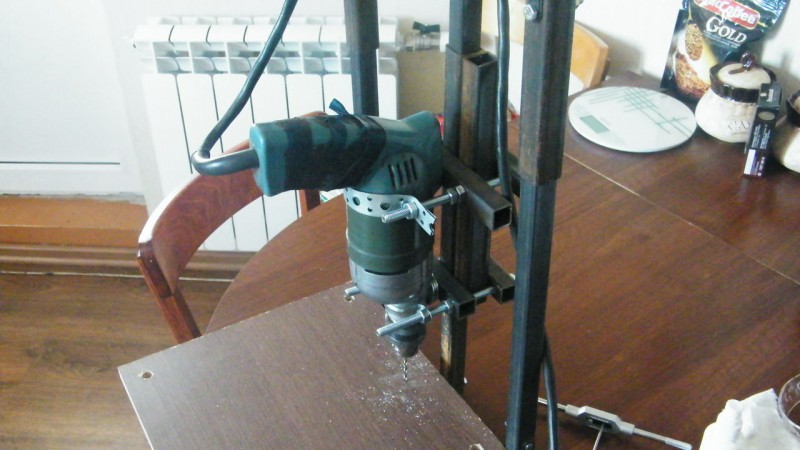

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция также довольно проста в изготовлении, но она металлическая. Эта идея принадлежит автору YouTube-канала Be Creative.

Материалы, которые потребуются для изготовления и сборки станины:

• профильная труба;
• металлические втулки;
• зажим дрели;
• стальной лист;
• гиды;
• возвратные пружины.

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В предыдущем варианте он был деревянным, в этом — из профессиональной трубы.

Отрежьте кусок квадратного профиля и вырежьте его на концах седла. Затем привариваем к нему две втулки.

Посередине необходимо приварить хомут для крепления электродрели. Он может состоять из отрезка круглой трубы, двух гаек и болта.

Далее вырезаем три куска стальной ленты и из них свариваем основание стеллажа (опорную площадку).

К основанию привариваем гладкие направляющие арматуры. Надеваем на них пружины.

Закрепляем сверло хомутом, затем надеваем подвижную часть на направляющие.

Самодельная подставка для сверла готова. Да, выглядит он очень примитивно и хрупко, но из металлолома его можно сделать очень быстро.

Подробный процесс изготовления и сборки этой конструкции можно увидеть на видео ниже.

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
  • Страна: Германия
  • Высота (мм): 305
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 130
  • Размер основания (мм): 203×307
  • Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

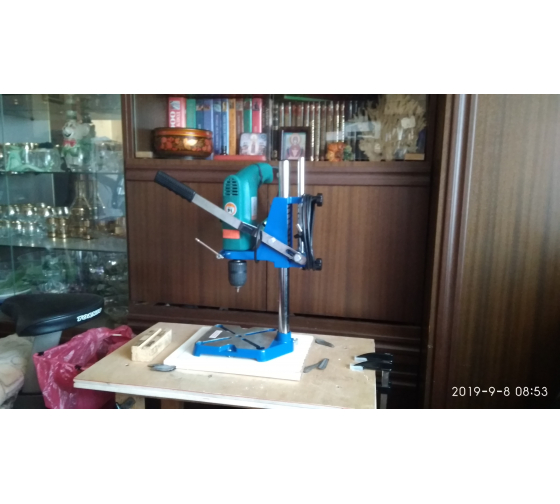

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

• Характеристики
  • Средняя цена: 2 000 руб.
  • Страна: Россия
  • Высота (мм): 435
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 80
  • Размер основания (мм): 215×215
  • Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

• Диагональные прорези для тисков
• Нет силуминовых деталей
• Рукоятка с фиксатором
• Демократичная цена

Пружина из тонкой проволоки

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики
  • Средняя цена: 4 400 руб.
  • Страна: Латвия (производится в Китае)
  • Высота (мм): 425
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 60
  • Размер основания (мм): 156×156
  • Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Универсальная стойка для дрели

Устройство стойки для дрели.

Предлагаемый вариант позволяет выполнить самые различные операции, которые не приведут к выходу из строя двигателя самой дрели.

Если стойка нужна только для сверления, то ее основные части можно сделать из дерева. Если нужно проводить и другие работы (токарные, фрезерные), то устройство надо собрать из железных или стальных прутьев. Его основные части:

1. Станина – основной элемент конструкции.
2. Стойка – нужна для крепежа каретки, на которой устанавливается дрель.
3. Ручка – она служит для управления движением рабочего узла.
4. Для увеличения возможностей устройства есть несколько дополнительных компонентов.

Рассматриваемый вариант наиболее легкий в сборке.

Дополнительные узлы

Дополнительные узлы позволяют сделать станок более функциональным, например, получить возможность сверлить отверстия под углом, выполнять какие-то токарные операции или даже фрезерные. К примеру, для обеспечения последних потребуется приставка, которая позволит перемещать деталь по горизонтали. Для этого горизонтальному столу придается подвижность, а также монтируются специальные тиски, которые будут зажимать детальку. Например, это может быть винтовая передача, которая активируется с помощью рукояти, или обычная рычажная, активирующаяся с помощью ручки. Иными словами, на станок устанавливается вторая стойка, но уже горизонтально, и на ней вместо дрели будут размещаться тиски.

Сверлить под углом получится, если задействовать дополнительную поворотную пластинку с отверстиями, размещающимися по дуге. На этой вращающейся оси будет перемещаться каретка вместе с дрелью, а сама ось закрепится на станине. Отверстия, с помощью которых получится фиксировать положение рабочей головки, как правило, прорезаются под углом в шестьдесят, сорок пять и тридцать градусов. Такой станок, оснащенный вращающимся механизмом, можно будет использовать и для токарных действий, если дополнительную пластинку повернуть горизонтально.

Следом по кругу на дополнительной панели необходимо просверлить отверстия под углами, которые измеряются при помощи транспортира. На следующем этапе отверстия для осей обеих деталей совмещаются и фиксируются финтом. Затем через добавочную панель на стойке нужно будет просверлить три отверстия, и зафиксировать первую под нужным углом штифтами или же комбинацией винтов и гаечек.

Как сделать стойку для дрели своими руками, смотрите в видео.

Как изготовить полноценный станок из дрели

Стойка

Это несложно. Основу для такого станка и направляющие изготавливают аналогично описанию выше. Исключение составляет переделка подставки под дрель. Об этом расскажем подробнее.

Поскольку дрель довольно неудобно применять на подобных стойках из-за ее размеров, то можно существенно улучшить сверлильный станок, разобрав дрель и установив вместо готового инструмента его внутренние элементы.

Для этого из дрели извлекается двигатель и пусковое устройство. Двигатель фиксируется хомутами к поставке так, чтобы были исключены вибрации при работе и его смещение. Для этого под хомуты подкладывают прокладки, а сами хомуты очень плотно затягивают. При этом размер подставки существенно уменьшается по сравнению с подставкой под дрель. Пусковое устройство рекомендуется уложить в какую-нибудь изолированную коробку, а провода, которыми подключают двигатель удлиняют. Это позволит закрепить коробку на основе, а не на подставке, что упростит конструкцию.

Достоинства конструкции

Чтобы сделать сверлильный станок из дрели своими руками, чертежи нужно выбирать исходя из практичности станка. Плюсы самодельной стойки:

• В интернете можно найти множество вариантов изготовления сверлильного станка из дрели с детальными чертежами и подробным описанием всех работ по его созданию. Всегда можно внести коррективы для подгонки готового изделия «под себя».
• Возможность самому определится с необходимым функционалом инструмента.
• Можно сэкономить семейный бюджет. Конечно, недорогую китайскую стойку можно купить и за 20 $, однако ее функциональности и качества не хватит даже для несложных бытовых задач.
• Для изготовления можно использовать подручные материалы, которые есть в любом домохозяйстве.
• Работа по созданию стойки для дрели несложная, но выполняя ее, приобретаются навыки, которые пригодятся для изготовления более сложных изделий.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.
