Ролики для гриндера: чертежи и размеры, советы по изготовлению

Существующие виды шлифовальных машинок + (Видео)

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Основные этапы работ

На следующем этапе из оставшихся кругов фанеры автор собирает ведущий ролик. По центру нужно просверлить отверстие под вал двигателя (или вал болгарки, если она используется как привод).

Далее обрабатываем ведущий ролик, придавая ему необходимую форму. Сверху наносим клей 88 для влагостойкости и шероховатости.

После этого приступаем уже непосредственно к изготовлению ведомых роликов для гриндера. Вставляем подшипники в отрезки круглой трубы, потом завариваем шов и шлифуем.

Подробно о том, как сделать ролики для гриндера без токарного станка, можно посмотреть на видео ниже. Данный обзор подготовлен на основе видеоролика, опубликованного на YouTube канале «Самоделкин 37 rus».

Процесс изготовления роликов для гриндера

Раскраиваем на циркулярной пиле многослойную фанеру на шесть прямоугольных фрагментов, у которых длинная сторона точно в два раза больше меньшей стороны. Отмечаем карандашом с помощью приспособления для центровки квадратных заготовок середины половинок прямоугольных фрагментов и намечаем найденные центры кернером.

Выполняем на сверлильном станке сверлом Форстнера глухие отверстия под шариковые подшипники.

Затем корончатым сверлом большего диаметра из каждого прямоугольного фрагмента получаем по две круглых диска.

В глухие отверстия заподлицо впрессовываем, пользуясь молотком и куском многослойной фанеры, закрытые шариковые подшипники.

Выполняем во всех дисках по центру сквозные отверстия сверлом диаметром, соответствующим размеру внутреннего кольца подшипников.

На болт с шайбой нанизываем три круглых диска, используя клей. Сверху укладываем широкую шайбу и гаечными ключами стягиваем блок и оставляем его до отвердения клея.

Далее откручиваем гайку и удаляем стягивающий болт. Теперь в нашем распоряжении находятся три моноблока с впрессованными в крайние диски подшипниками. Используя маятниковую пилу, от пластиковой трубы нужного диаметра отрезаем три куска, по длине равных высоте моноблоков из трех дисков, выполненных из многослойной фанеры.

Обтачиваем боковые поверхности моноблоков, закрепив их в патроне сверлильного станка, вначале обдирочным напильником, затем наждачной бумагой, под внутренний диаметр кусков пластиковой трубы, контролируя обточку штангенциркулем.

Запрессовываем обточенные моноблоки с подшипниками по концам в куски пластиковых труб, используя механизм подачи инструмента сверлильного станка в качестве пресса. Если процесс идет туго, слегка подрабатываем боковую поверхность моноблока наждачной бумагой.

Удаляем болты и наш натяжной и ведомые диски практически готовы. Еще раз контролируем запрессовку подшипников и при необходимости осаживаем их. Торцы роликов обрабатываем на гриндере.

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.

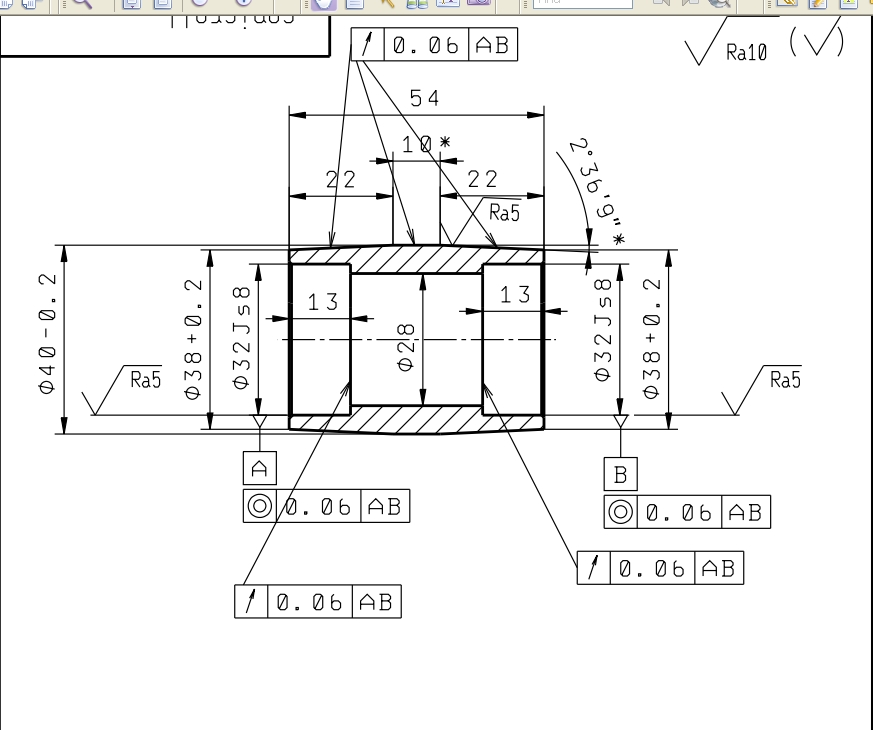

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

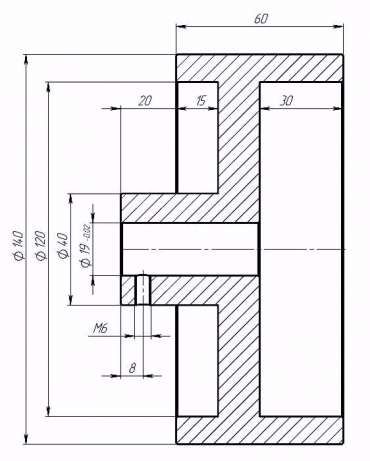

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.

Видео о том, как можно сделать шкив для гриндера, можно посмотреть тут:

Чертежи ленточного гриндера. Полный комплект с размерами

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.

Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.

1кВт, а так же на двигатели АИР 63B2 мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.

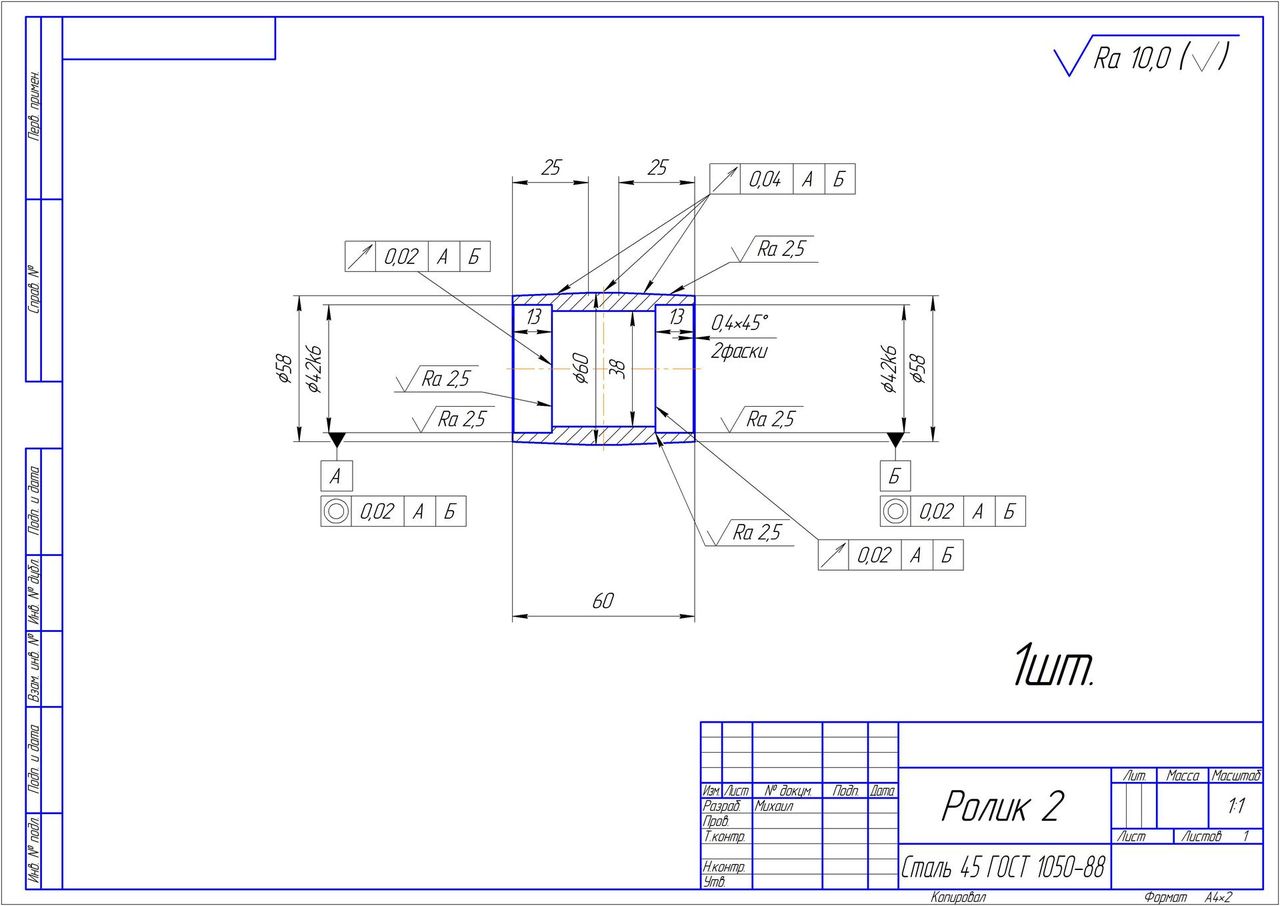

6.	Ролик прямой ленточного гриндера 2шт.

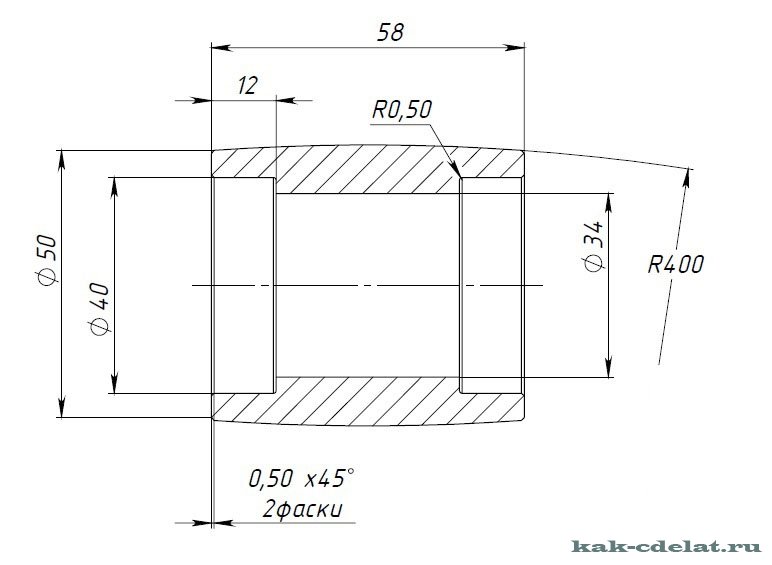

7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера Хозяин

Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
Ленточный гриндер чертежи в формате dwg с размерами
Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
Звоните, пишите!

Домашнее ателье

Сшить, подшить, отремонтировать… Такие услуги востребованы повсюду. Если у вас есть навыки закройщика, портного, швеи и дизайнера, можно открыть свое домашнее ателье и помогать людям одеваться красиво, стильно и удобно. Для начала, кроме свободной рабочей комнаты, понадобится оборудование: швейная машинка, оверлок, парогенератор, манекен, зеркало, стойка и разные мелочи. Если брать все с нуля, то потребуется около 100-150 тысяч рублей.

Для продвижения своего дела выкладывайте изображения готовых нарядов на модели и просите клиентов делиться фото в ваших изделиях на своих страницах.

Склеивание ленты

Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производится путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:

тесьма для склеивания абразивных материалов;
клей;
жидкость для обезжиривания (бензин или уайтспирит);
струбцина или груз для сжатия склеенных частей.

Клеить ленту следует соблюдая следующую последовательность:

Размечают полосу абразива по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
Клеем покрывают подложку и часть ленты.
Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.

Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.

Выбор ленты для гриндера

Подбор ленточного гриндера целесообразно начать с конца, а именно — определить, какой ширины и высоты поверхности будут обрабатываться шлифованием. После чего сравнить эти потребности с фактическими размерами шлифовальных лент, которые имеются в продаже.

Как известно, бесконечные шлифовальные ленты различаются своей длиной, шириной и степенью зернистости. Размерный ряд шлифовальных лент отечественного и импортного производства, которые предназначены для применения в гриндерах, следующий: длина 610, 915, 1230, 1600, 1830 мм, при ширине 50 и 100 мм. Можно поискать и другие, но при безусловном выполнении следующих требований:

Шлифовальная лента должна иметь тканевую эластичную основу;
Выдерживать угловые скорости не ниже 1500 мин -1 ;
Обладать высокой абразивной стойкостью;
Допускать относительное удлинение без разрыва материала не менее 10…15%;
Минимально нагреваться при длительном непрерывном шлифовании.

Необходимо отметить, что для самодельного гриндера лучше подойдут шлифовальные ленты длиной не более 1230 мм. Короткие ленты сильнее изнашиваются, поскольку не успевают остывать при своём холостом движении, а более длинные автоматически увеличивают габариты станка, не давая взамен каких-то видимых преимуществ.

Важны также и показатели механической прочности материала ленты. Категорически не рекомендуется ориентироваться на составные ленты, пусть даже и склеенные двойным скотчем: при работе место стыка растягивается, а натяжение ленты ослабевает. Более того, возможен внезапный разрыв ленты со всеми вытекающими отсюда последствиями. Учитывая быструю скорость движения ленты по поверхностям роликов, удельные усилия шлифования не должны превышать 0.7…0,8 кг/см 2 . Этому соответствуют параметры механической прочности ленты из электрокорунда в пределах 800…900 МПа.

Важно, что перед применением лента должна быть вывешена на цилиндре диаметром от 50…60 мм в течение как минимум 48 часов. Это обеспечит естественное удлинение изделия перед его эксплуатацией

Выбор электродвигателя и поворотного стола

В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин -1 , при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты). Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке

Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин -1. К концу выходного вала двигателя присоединяют ведущий ролик

Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин -1 . К концу выходного вала двигателя присоединяют ведущий ролик.

Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание. Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:

Этому способствуют два обстоятельства:

Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:

Изготовление поворотного стола;
Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.

Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.

Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).

В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.

Прокат инструмента

Покупка дорогостоящего инструмента на один раз — лишняя трата денег. К тому же есть люди, готовые воспользоваться прокатом с посуточной оплатой. У такого явления в бизнесе и экономике есть название — шеринг, от английского to shаre – «делиться». Некоторые эксперты заявляют, что за шеринг-экономикой будущее. Пройдет еще какое-то время, и все больше людей осознает, что хранить у себя редкоиспользуемый инструмент непрактично, лучше — брать в аренду.

Арендовать точку для проката можно в любом районе, где есть жилые дома. Открывать бизнес лучше летом. В этот период можно рассчитывать на больший поток клиентов. Для начала может подойти даже собственный гараж, если он располагается в доступном месте. Только организуйте, чтобы он выглядел привлекательно.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист	Наименование	Примечание
1.	Общие данные.
2.	Рама ленточного гриндера.
3.	Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.	Опорный стол. Упорная пластина, уши ленточного гриндера
5.	Шкив приводной ленточного гриндера.
6.	Ролик прямой ленточного гриндера 2шт.
7.	Ролик бочка ленточного гриндера.
8.	Втулка качения ленточного гриндера.
9.	Ось резьбовая ленточного гриндера 4 шт.
10.	Сборочный вид 1.
11.	Сборочный вид 2.
12.	Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Осталась консоль

Консоль собирается просто. Детали свариваются по чертежу. Предварительно одну трубу нужно согнуть с помощью ручного трубогиба или просто зажав надежно в тисках.

После сварки зачистить швы и подвергнуть чернению для предотвращения коррозии. А можно покрасить эмалью.

Консоль

Вот что в итоге должно у вас получиться.

Самодельный гриндер в собранном виде без ленты

Если вам понадобиться изменять предельные скорости шлифования то, как вариант, можно изменить диаметры роликов.

Расчёт диаметра ведущего шкива проводится по этой формуле:
D=V x 1000 x 60 / π x N

Или воспользоваться частотным регулятором для смены оборотов. Вариантов для реализации много, главное желание сделать все своими руками и не боятся трудностей.
