Гайд по сверлам: какие и для чего использовать

Что означает цвет сверла?

Все сверла изготавливаются следующих цветов: ярко-золотой, черный золотистый, серый и черный.

Ярко-золотой цвет говорит о том, что в процессе обработки инструмента применялся нитрид титана. Покрытое нитридом титана сверло обладает повышенной прочностью. В процессе сверления между поверхностями создается меньшее трение.

Черный золотистый оттенок свидетельствует о том, что в исходном сырье, дабы снять внутреннее напряжение применялся отпуск.

Серый цвет говорит о том, что не проводилась окончательная обработка по защите и упрочнению материала. Это означает, что изделие низкого качества – оно долго не прослужит.

Черный цвет означает, что инструмент был обработан перегретым паром, что позволило увеличить его износостойкость.

Кобальтовые сверла по металлу Р9 от торговой марки Polmart

Для сверления высокопрочных металлов предназначены сверла из быстрорежущей стали Р9 стандарта DIN 338. Эти сверла могут работать как со стационарными так и с ручными дрелями. Красностойкость описываемого сверла по металлу повышается из-за высокого содержания в составе инструмента кобальта и прочих легирующих элементов. Эти кобальтовые сверла широко используются для выполнения отверстий в нержавеющих, кислотоупорных, тугоплавких и высоколегированных сталях, плотность которых достигает 1000 Н/мм.

Сверла по металлу от торговой марки Bosch

Сверло по металлу от компании Bosch линейки изделий HSS-CO изготавливаются согласно всем стандартам из быстрорежущей стали. Благодаря этим сверлам в процессе сверления стружка удаляется очень быстро из-за оксидного покрытия сверла по металлу. Сверло имеет угол заточки в форме зубила и равен 135° с сеточной шлифовкой применяется для сверления практически всех сталей.

Термическую стойкость улучшает легирование сверла кобальтом, при этом показатель прочности на разрыв равняется 1000 Н/мм. Это означает, что такое сверло можно применять для сверления практически всех сплавов, сталей и в то же время выполнять различной сложности производственные задачи. Необходимая выдержка наружного диаметра сверла обеспечивается классом точности h8.

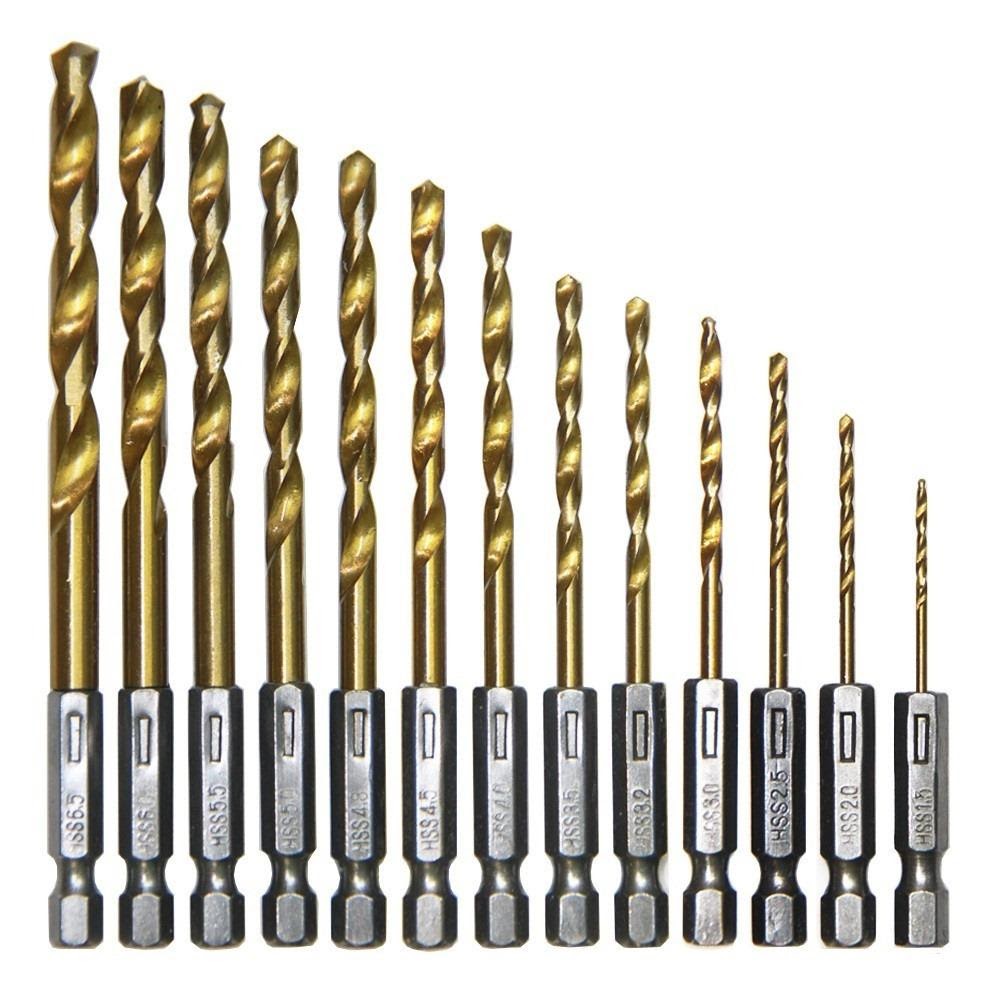

Сверла по металлу с титановым покрытием от компании Haisser

Эти сверла заточены крестообразно и являются одними из мощнейших инструментов, применяемых при сверлении в быту и промышленности при самых высоких нагрузках. Сверла по металлу с титановым покрытием могут работать в тяжелых условиях, при этом обеспечивается максимальное охлаждение титанового покрытия. В основном такие сверла применяются в промышленности и во время проведения сложных технологических работ. Сверло имеет угол заточки с сеточной шлифовкой равный 135°. Высокая износостойкость и практичность способствуют увеличению срока службы.

Такие сверла по металлу с титановым покрытием применяются для легированных и нелегированных сталей, цветных металлов, плексигласа, металлокерамики.

«Адель»-алмазный инструмент

Бензиновый бур для земляных работ и установки столбов

Заточка изделий другой конструкции

Помимо сверл, используются металлообрабатывающие инструменты других конструкций. Дома вы можете настроить следующие инструменты.

Конусные буравчики

Вы можете оттачивать пошаговое упражнение с помощью обычного файла. Режущая кромка изделия заточена под прямым углом.

Если конусное сверло стало ограниченным в ограниченной области, его следует заточить, не выходя из поврежденной области.

Корончатые

При регулировке инструментов заводной головки используется специальный инструмент, и вам необходимо знать, под каким углом металл должен быть удален с режущей поверхности. Учитывая все трудности и время, затрачиваемое на процедуру, лучше обратиться к опытным мастерам для заточки.

Плоские

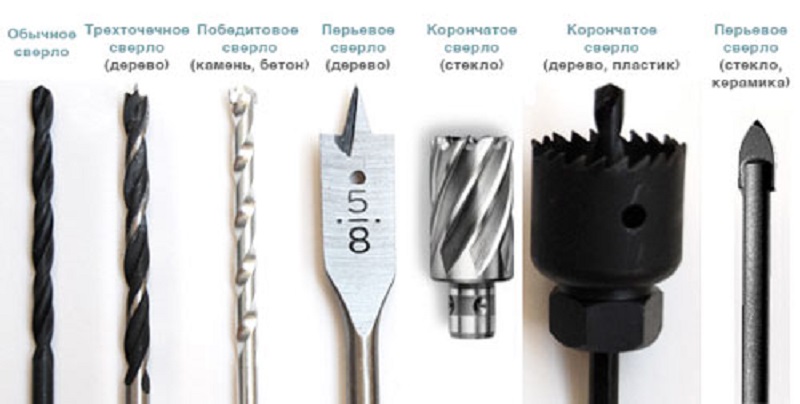

Сверла с узкой рабочей частью. По сравнению с другими сверлами:

гораздо реже перекашиваются
простая конструкция
малая цена

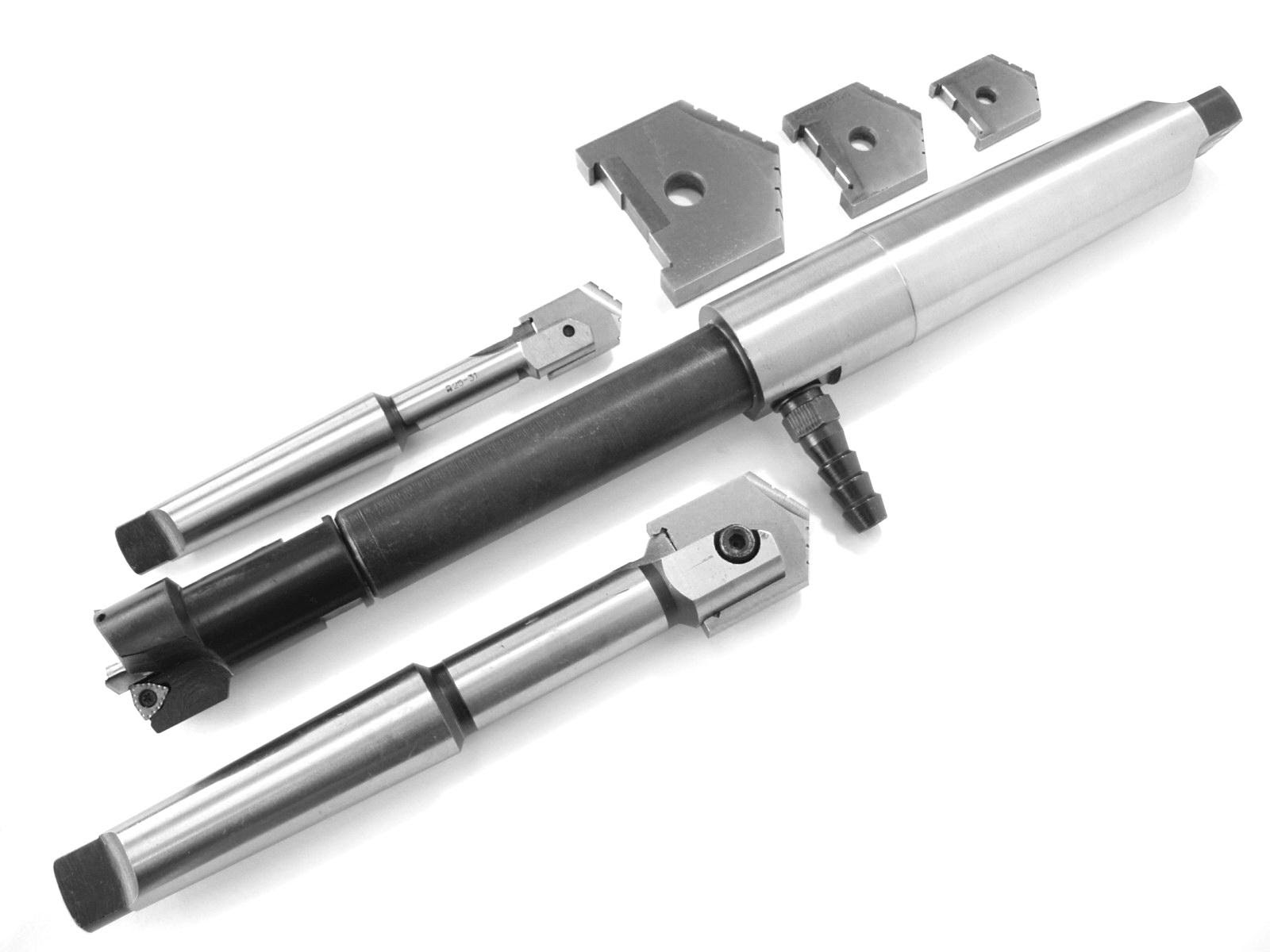

Перовое сверло по металлу со сменными пластинами

не получится применять для сверления широких отверстий
стружка не отводится из отверстия. может оставаться внутри, поэтому отверстия нужно прочищать и следить за чистотой самого сверла

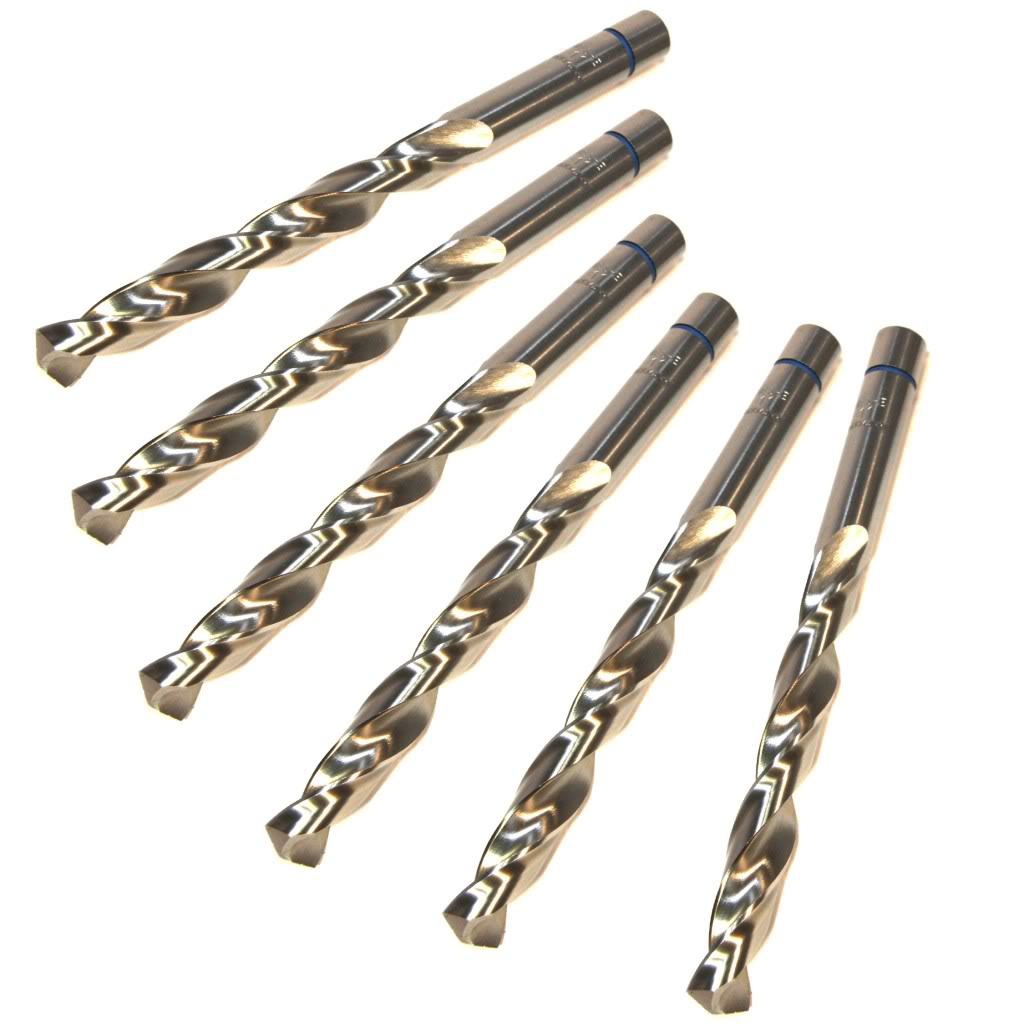

Спиральные

Самый распространенный вид сверла, оптимальный для созданий отверстий в металле. Представляет собой металлический стержень с боковыми канавками, охватывающими инструмент по всей длине. Именно эти боковые спиралевидные канавки и определяют основное свойство сверла — отвод стружки из отверстий.

По своему назначению спиральные сверла разделяются на несколько подгрупп:

Сверла в форме цилиндра, работы общего назначения (производство и домашние условия). Их диаметр доходит до 82 мм.
Левосторонние спиральные сверла – называются так, поскольку имеют обратное направление закручивания спиральной канавки, то есть – в левую сторону. Благодаря этому, сверло можно использовать для выкручивания сорванных болтов или других поврежденных крепежей. Крепеж просверливается и выкручивается вместе с движением сверла.
Сверла высокой точности. Эти инструменты показывают высочайший уровень обработки материалов с погрешностью до миллиметра.

Коронки

Созданы для высверливания отверстий большого диаметра. Представляют собой крупный металлический стакан с зубьями на кромке. В некоторых случаях, вместо зубьев могут использоваться различные напыления металлов или алмазов. Для работы с большим усилием коронки изготавливают из твердых сплавов.

Сверление происходит только с внешней стороны, поэтому середина отверстия просто остается пустой.

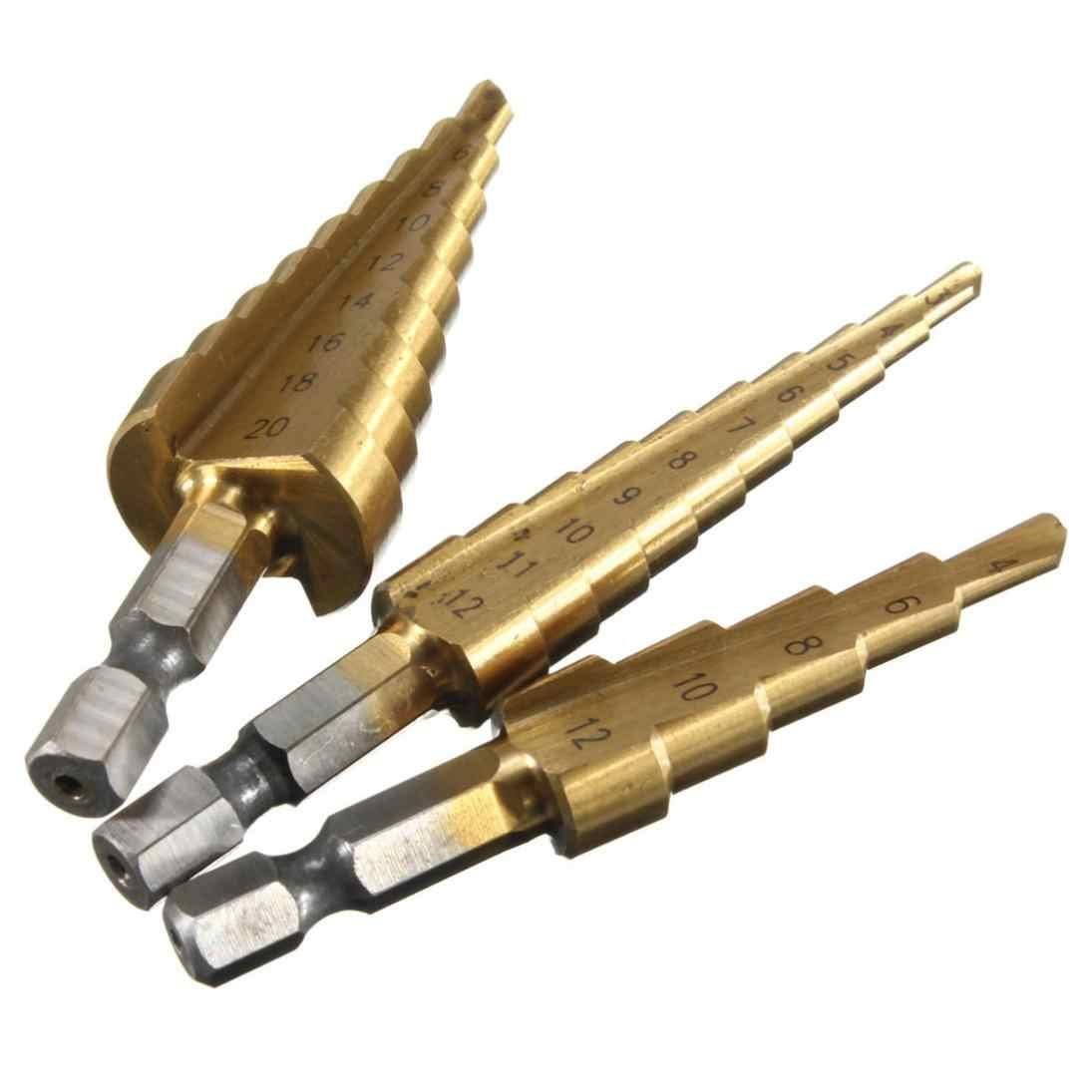

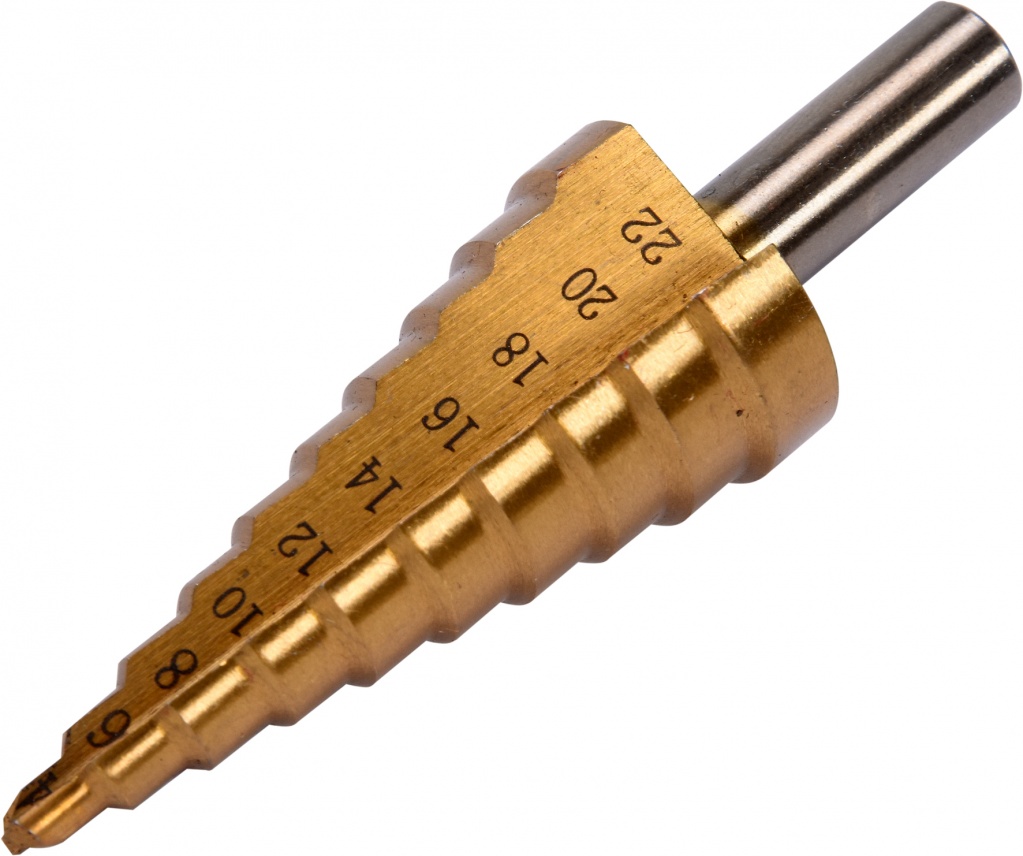

Конусообразные сверла

Рабочая поверхность сверл данного типа гладкая и состоит из ступеней. Применяются для выполнения отверстий в материалах малой толщины. Благодаря своей форме легко центрируются на первых моментах сверления, что, разумеется, удобнее, чем у сверл цилиндрической формы. Ещё один несомненный плюс одним сверлом можно получать отверстия разных диаметров, это легко регулируется глубиной погружения сверла в материал. Досверлили до первой ступени один диаметр, углубились на ступень больше увеличили диаметр.

Подобными сверлами можно не только создать новое отверстие, но и расширить уже имеющееся.

Далее мы рассмотрим ряд сверл по металлу, которыми можно выполнять отверстия даже в материалах высокой прочности.

Сверла из кобальта

Производятся на основе быстрорежущей стали или HSS. При этом они дополнительно легируются кобальтом. Именно он создает для сверла необходимую прочность, устойчивость к излому и температурным нагрузкам. Кобальтовые сверла справляются не только с материалами повышенной твердости, но и с вязкими материалами. Разумеется, высокие свойства кобальтовых сверл требуют более серьезных затрат от покупателя, но на наш взгляд – затраты эти вполне себя оправдывают. Производительность одного кобальтового сверла достаточно высока, чтобы заменить несколько сверл из стали без легирования.

Твердость сверл из кобальта достаточна высока, для того чтобы сверлить материалы без кернения заготовки перед началом работы.

Сверла из твердых сплавов

Режущая поверхность сверл этого типа усиливается специальными твердосплавными пластинами, при этом основа инструмента выполняется из CS. Пластины производят из карбидных сплавов, обладающих повышенной твердостью и стойкостью к износу. Режущие пластинки сверла лишь однажды затачиваются на производстве и переточке не подлежат. Подобные сверла используют для работы с особо твердыми сплавами и металлами или для толстых металлических заготовок.

МЕТОДЫ ИСПЫТАНИЙ

3.1. Испытания сверл на работоспособность, средний и 95%-ный периоды стойкости проводятся на сверлильных, фрезерных, токарных станках с механизированной подачей с применением вспомогательного инструмента, которые должны соответствовать установленным для них нормам точности и жесткости.

3.2. Сверла должны испытываться на образцах из стали марки 45 по ГОСТ 1050 твердостью 187 . . . 207 НВ сверлением глухих отверстий глубиной равной трем диаметрам, но не более 85 мм. Параметр шероховатости поверхности образца не должен быть более, мкм: для сверл диаметром до 2,95 мм 0,8 для сверл диаметром св. 2,95 мм 40

3.3. В качестве смазочно-охлаждающей жидкости должен применяться 5%-ный по массе раствор эмульсола в воде с расходом не менее 5 дм/мин или масляные СОЖ.

3.4. При сверлении отверстий диаметром до 1 мм поверхность заготовки допускается предварительно закернить.

3.5. Испытания сверл должны проводиться на режимах, указанных в табл.8.

Таблица 8

Диаметр сверла, мм	Скорость резания для сверл серии, м/мин	Подача для сверл, мм/об	Количество отверстий при испытаниях на работоспособность
короткой и нормальной	длинной и удлиненной	коротких и нормальных	длинных и удлиненных
От 0,25 до 0,5	12	—	0,004	—	30
Св. 0,5 до 0,7	14	0,006
Св. 0,7 до 0,9	15	0,008
Св. 0,9 до 1,1	20	16	0,010	0,008
Св. 1,1 до 1,4	21	0,015	0,012	25
Св. 1,4 до 1,8	18	0,020	0,015
Св. 1,8 до 2,2	0,025	0,020
Св. 2,2 до 2,8	23	20	0,030	0,025	22
Св. 2,8 до 3,0	25	0,040	0,030
Св. 3,0 до 5,0	29	23	0,100	0,070	20
Св. 5,0 до 7,0	29	0,140	0,100	18
Св. 7,0 до 9,0	0,170	0,140
Св. 9,0 до 11,0	28	22	0,200	0,170	15
Св. 11,0 до 14,0	0,220	0,170
Св. 14,0 до 18,0	0,250	0,200	12
Св. 18,0 до 23,0	0,280	0,220	10
Св. 23,0 до 30,0	0,320	0,250	6
Св. 30,0 до 35,0	27	21	0,400	0,280	4
Св. 35,0 до 45,0	—	0,430	—	4
Св. 45,0 до 60,0	0,560	3
Св. 60,0 до 80,0	25	0,800	3

Примечания:

1. Для сверл, изготовленных из стали марки 9ХС, поправочный коэффициент на скорость резания и подачу равен 0,5.

2. При отсутствии на станке необходимых подач (мм/об), вращения (мин) допускается подбирать ближайшие и при условии, что минутная подача отличалась не более 10% от подсчитанной по данным, указанным в табл.8.

3.6. После испытаний на работоспособность на режущих кромках сверл не должно быть выкрашиваний, сколов и сверла должны быть пригодны к дальнейшей работе.

3.7. Приемочные значения среднего и 95%-ного периодов стойкости должны быть не менее указанных в табл.9.

Таблица 9

Диаметр сверла, мм	Приемочные периоды стойкости, мин
средний	установленный
А1	B1, B	А1	В1, В
От 0,25 до 0,5	8	—	2,3	—
Св. 0,5 до 0,7	9	2,8
Св. 0,7 до 0,9	12	3,5
Св. 0,9 до 1,1	16	11	4,5	2,8
» 1,1 » 1,4	20	14	6,0	3,5
» 1,4 » 1,8	23	16	7,0	4,0
» 1,8 » 2,2	26	18	8,0	4,5
» 2,2 » 2,8	29	21	9	5,0
» 2,8 » 3,0	33	23	10	6,0
» 3,0 » 5,0	34	24	15	8
» 5,0 » 7,0	36	25	16	9
» 7,0 » 9,0	41	28	18	10
» 9,0 » 11,0	49	34	22	12
» 11,0 » 14,0	58	40	26	14
» 14,0 » 18,0	64	45	29	16
» 18,0 » 23,0	76	51	35	18
» 23,0 » 30,0	82	56	37	20
Св. 30,0 до 35,0	—	62	—	22
» 35,0 » 45,0	68	24
» 45,0 » 60,0	74	25
» 60,0 » 80,0	85	30

3.8. Твердость сверл контролируют на приборах по ГОСТ 23677.

3.9. Контроль внешнего вида сверл проводят визуально.

3.10. Параметры шероховатости поверхностей сверл проверяют сравнением с образцами шероховатости по ГОСТ 9378 или с образцовыми инструментами, имеющими значения параметров шероховатости поверхностей не более указанных в п.1.11 с применением лупы ЛП-1-2 по ГОСТ 25706.

3.11. При контроле параметров сверл должны применяться методы и средства контроля, погрешность которых не должна быть более: при измерении линейных размеров — значений, указанных в ГОСТ 8.051; при измерении углов — 35% значения допуска на проверяемый угол; при контроле формы и расположения поверхностей — 25% значения допуска на проверяемый параметр.

3.12. Для сверл диаметром от 3 мм допускается проводить ускоренные испытания на средний период стойкости. При проведении ускоренных испытаний пяти сверл на режимах, указанных в п.3.11, износ по задней поверхности измеряется после времени работы . Значения времени и допустимый средний износ должны быть не более указанных в табл.10.

Таблица 10

Диаметр сверла, мм	Время испытаний сверл классов точности, мин	Средний износ, мм
А1	В1, В
От 3 до 5	17	12	0,18
Св. 5 » 7	18	12,5	0,24
» 7 » 9	20,5	14	0,30
» 9 » 11	24,5	17	0,33
» 11 » 14	29	20	0,36
» 14 » 18	32	22,5	0,48
» 18 » 23	38	25,5	0,54
» 23 » 30	41	28	0,60
» 30 » 35	—	25	0,40
» 35 » 45	—	27	0,50
» 45 » 60	—	30	0,60
» 60 » 80	—	34	0,80

(Введен дополнительно, Изм. N 3).

Это интересно: Сверло Уаттса для сверление квадратных отверстий

Состав сплава и маркировка

Режущая часть инструмента только в том случае сможет просверлить заготовку или рабочую поверхность, если она существенно прочнее ее. Чтобы было проще определить, какая продукция из чего сделана, выполняется специальная маркировка сверл по металлу. Помимо этого, многие типы напыления и сплавы можно сразу узнать по цвету.

Как маркируются сверла по металлу:

P6M5 и HSS — означает, что изделие выполнено из быстрорежущей стали. Сегодня обозначение HSS можно встретить чаще всего.
HSS-R — предназначаются для серого чугуна, цветных металлов, стали, твердых пластиков.
HSS-TiN — рабочая часть имеет дополнительное покрытие из нитрида титана, что снижает нагрев при работе и позволяет сверлить чугун и более прочную сталь (до 1100 Н/мм²).
HSS-TiAIN — дополнительное трехслойное защитное покрытие из нитрида, титана и алюминия. Позволяет работать при нагреве до 700 градусов, износостойкость и срок службы увеличивается в 5 раз.
HSS-K6 — в сплаве содержится кобальт, что положительно сказывается на надежности и долговечности оснастки.
HSS-M3 — в сплаве содержится молибден, в несколько раз увеличивается прочность и износостойкость (как и в случае с кобальтом в составе).
HSS-G — сверла для стали с пределом прочности до 900 Н/мм²: серого чугуна, цветных металлов, легированной и нелегированной стали.

В маркировке не указывается углерод, поскольку в первоначальном сырье он присутствует всегда. То же самое и с хромом, хотя его содержание может доходить до 4%. Отечественная маркировка еще более проста: рядом с каждой буквой, обозначающей металл, стоит цифра, указывающая на его процентное содержание в сплаве. К примеру, обозначение Р7М6К6 говорит о 7, 6 и 6% содержании вольфрама, молибдена и кобальта соответственно. Может еще встретиться буква Ф — ванадий, однако больше распространен кобальтовый вариант и сплавы с молибденом и вольфрамом.

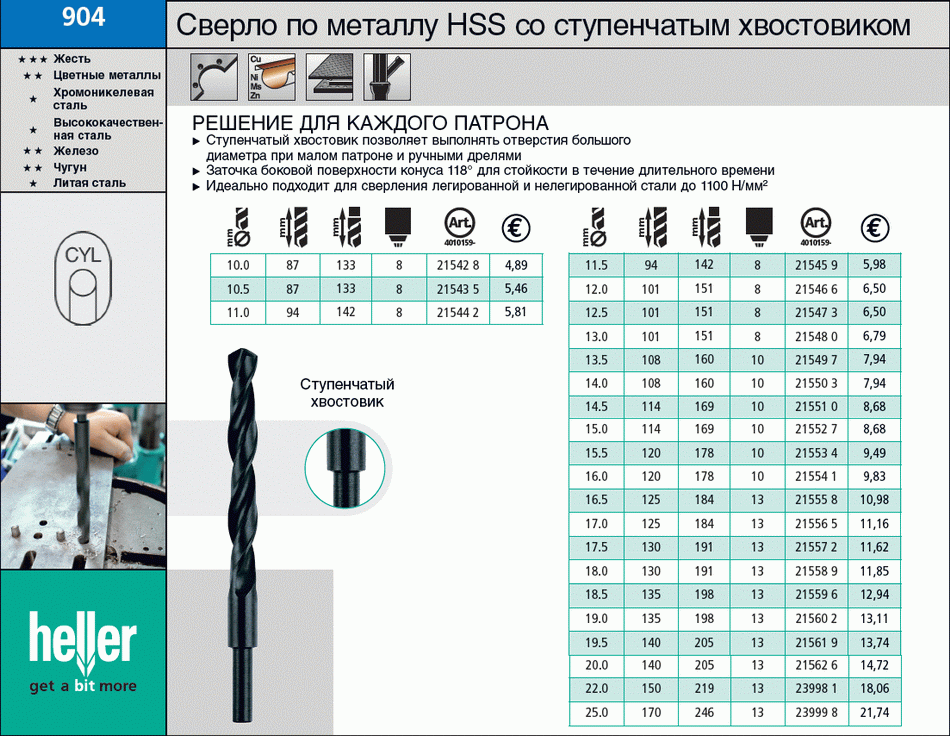

Сверла по металлу: размеры, таблица (данные по маркировке DIN — импортное обозначение высокопрочной стали, как HSS).

https://youtube.com/watch?v=KEucB4Hs0oA

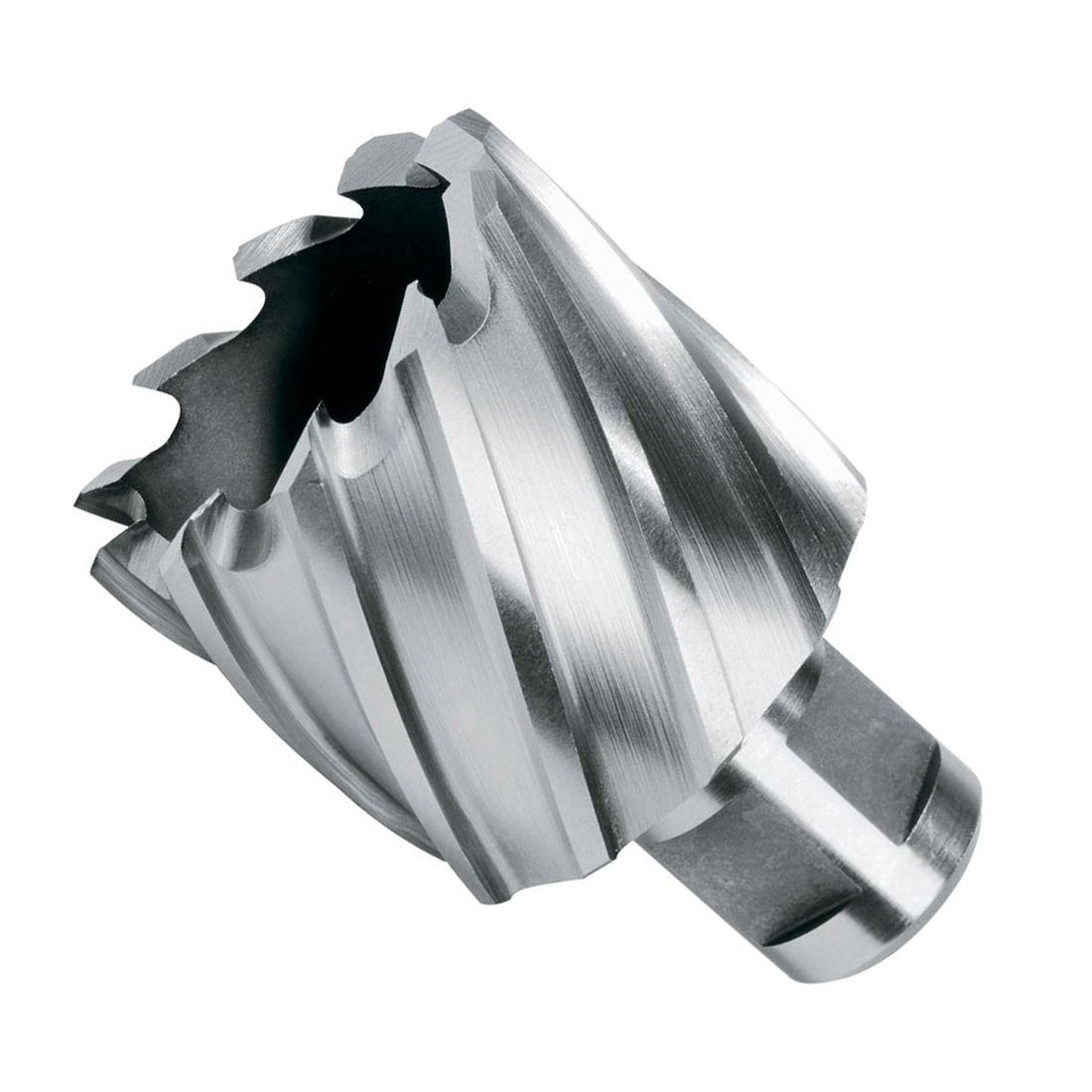

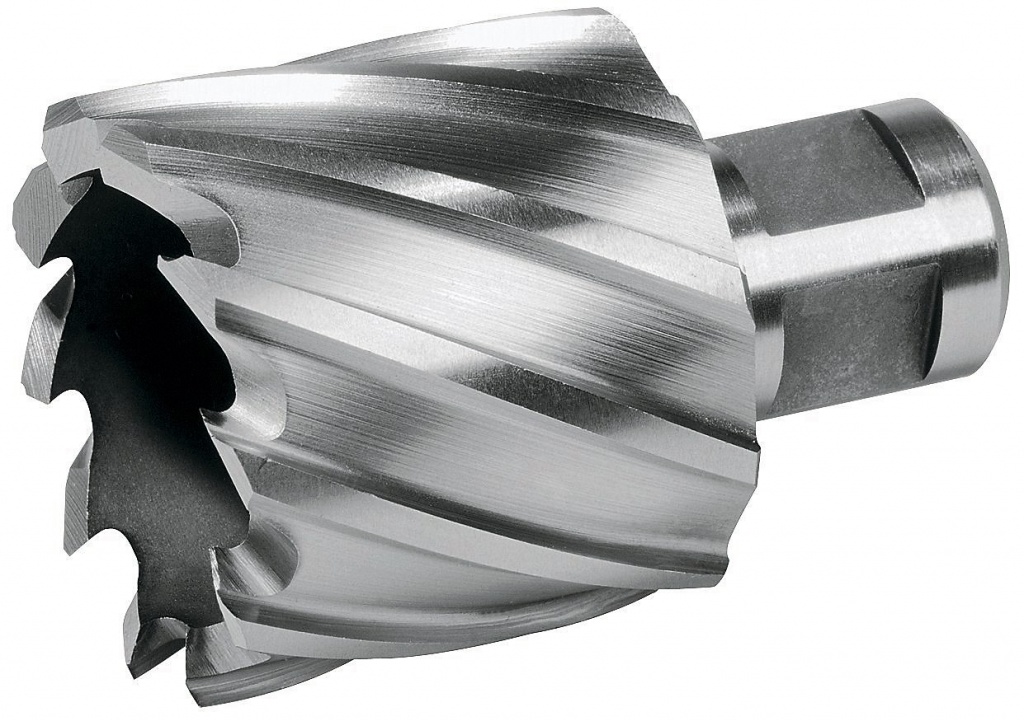

Корончатые сверла по металлу, диаметры и характеристики

Этот вид инструмента еще называют фрезами так как он внешне совершенно не похож на классическое сверло по металлу. Благодаря такому оборудованию можно получить отверстия большого размера – диаметр которого может быть 12–150 мм, но относительно небольшая глубина 5–50 мм. Это обусловлено строением самого инструмента

Изготовлено оборудование из быстрорежущей стали. Некоторые сверла имеют напайки из стали повышенной прочности, что значительно ускоряет процесс обработки, в 4–12 раз меньше, чем при применении обычных сверл.

Это интересно: Кондукторы для сверления отверстий под шканты или под углом: разбираемся во всех нюансах

Классы точности и размеры сверл

В зависимости от квалитета точности отверстия, различают 3 класса точности буравов:

Сверла повышенной точности А1 – сверловка отверстий 10-13 квалитетов точности. Этот класс точности сверла, нанесенный на плоскости буравчика, сориентирует мастера при выборе инструмента повышенной прочности.
Нормальной точности В1 – для отверстий до 14 степени точности.
Нормальной точности В – для сверловки отверстий до 15 квалитета точности.

Размеры сверл по металлу, представленные на современном рынке предложений, имеют очень большой разбег, но, опираясь на основные ГОСТы, можно выделить 3 основные категории, представленные в таблице:

Наименование категории сверла	Диаметр сверлильного инструмента, мм	Длина сверлильного инструмента, мм
Короткие	0,3…20	20…131
Удлиненные	0,3…20	19…205
Длинные	1…20	56…254

Что означает маркировка сверла?

Что же означает маркировка на сверле? Маркировка сверла по металлу имеет буквенно-цифровое обозначение: сначала идет буква основного элемента, после нее указываются цифра, означающая его процентное содержание в материале из которого изготовлено сверло. За первыми двумя символами могут также обозначаться и другие элементы. Буква Р означает вольфрам, К – кобальт, Ф – ванадий, М – молибден. Хром обычно не указывается в маркировке, так как в исходном материале он всегда присутствует (около 4%). Также не указывается и углерод.Например, маркировка сверла Р7М6К6 указывает на то, что оно изготовлено из быстрорежущей стали с массовой долей содержания вольфрама 7%, молибдена – 6%, кобальта – 6%.

Отечественные производители не наносят никакой информации на сверла по металлу диаметром менее 2 мм. На инструмент диаметром 2–3 мм наносится диаметр и марка стали. У всех остальных сверл помимо названной информации выбивается товарный знак, а в редких случаях и класс точности сверла.

Если в металле сверлятся отверстия под резьбу, под каждое подбирается сверло определенного диаметра. Для резьбы М4, М5, М6, М8, М10, М12 диаметр сверл соответственно равняется 3,3; 4,2; 5,0; 6,7; 8,4; 10,2 мм. Большие отверстия в металле необходимо выполнять в несколько этапов, то есть вначале следует использовать тонкое сверло, после увеличить диаметр до нужных размеров. К примеру, для того, чтобы просверлить отверстие диаметром 10 мм, лучше его просверлить в два приема сверлами 5 и 10 мм.

На что обращать внимание при выборе инструмента

На первый взгляд конусные свёрла кажутся массивными и прочными. Но на самом деле – это достаточно хрупкий материал, который требует бережного отношения. Именно поэтому прежде чем выбрать сверло, следует тщательно изучить все его характеристики

Итак, на что следует обратить внимание

Цвет. Эта характеристика может рассказать об изделии очень много. Например, если вы в магазине видите сверло чёрного цвета, значит, инструмент на финишном этапе подвергся обработке перегретым паром и, соответственно, имеет повышенный срок эксплуатации. Изделие яркого золотистого цвета свидетельствует о том, что его поверхность обработана слоем нитрида титана. От такого напыления изделия приобретает повышенную прочность и уменьшенное трение. А серый стальной цвет свидетельствует – вы видите перед собой сверло без покрытия, которое не имеет никакой дополнительной обработки, что соответственно, снижает срок эксплуатации;
Маркировка. Маркировка проставляется на наружной части изделия фабричным способом в виде чёткой гравировки. Обычно она начинается с буквы, обозначающей материал, из которого изготовлено изделие. В основном конусные свёрла изготавливают из быстрорежущей инструментальной стали, которая маркируется буквой «Р». Числовое значение на маркировке показывает состав сплава, например М3 – молибден. Также маркировка включает в себя диаметр сверла и класс точности. Обратите внимание на то, что изделия от отечественного производителя диаметром до 2 мм не маркируются.

Для работы с конусными свёрлами используют специальные сверлильные станки, которые служат для масштабного производства на крупных предприятиях. Также ими можно воспользоваться в домашних условиях, если в наличии имеется специальная двуручная дрель, которая поддерживает работу с конусными и ступенчатыми режущими инструментами. Сверло вставляется в дрель без патрона.

Какой выбрать тип сверла по металлу?

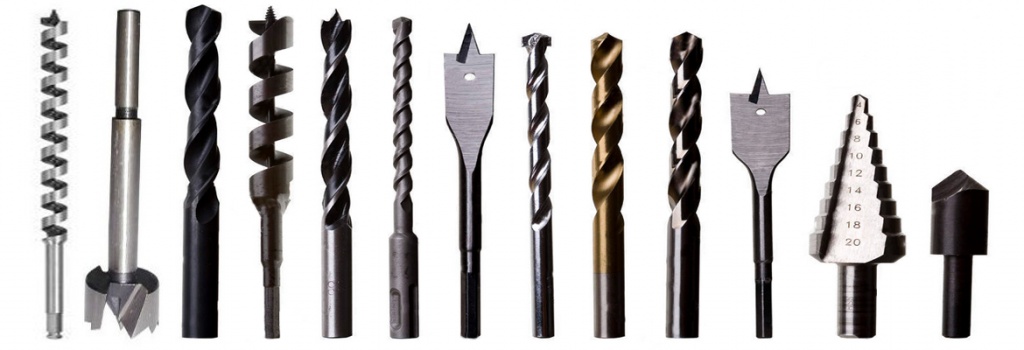

На рынке представлены разные по конструкции, функционалу инструменты для обработки металла. Рассмотрим разновидности, чтобы понять, какие сверла лучше подойдут вам:

Спиральные свёрла

Стандартный инструмент, который легко спутать с насадками по дереву или камню. Цилиндрическая форма, на конце режущая заостренная кромка. Канавка используется, чтобы выводить из отверстия металлическую стружку. Производятся такие инструменты из стали типа HSS.

Конические свёрла

Также известны как ступенчатые. Выполнены в форме пирамиды, поделенной на несколько сегментов. Особенность таких изделий — одним инструментом можно создавать отверстия с разным диаметром. Полезно, когда под рукой нет необходимой насадки. Также подойдут для работ с тонкими листами.

Корончатые свёрла

Полый цилиндр, верхняя часть которого представляет собой сегменты с заостренными краями. По форме инструмент напоминает корону, за что получил такое название. Эффективен при создании отверстий большого диаметра. Края отверстия получаются более качественными и ровными по сравнению со спиральными аналогами.

Перовые свёрла

Лучшие, что касается высокой точности. При работе не создают перекоса, позволяя производить максимально выверенные, аккуратные отверстия. Перовая насадка представляет собой плоский буравчик, с которым используются сменные режущие кромки.

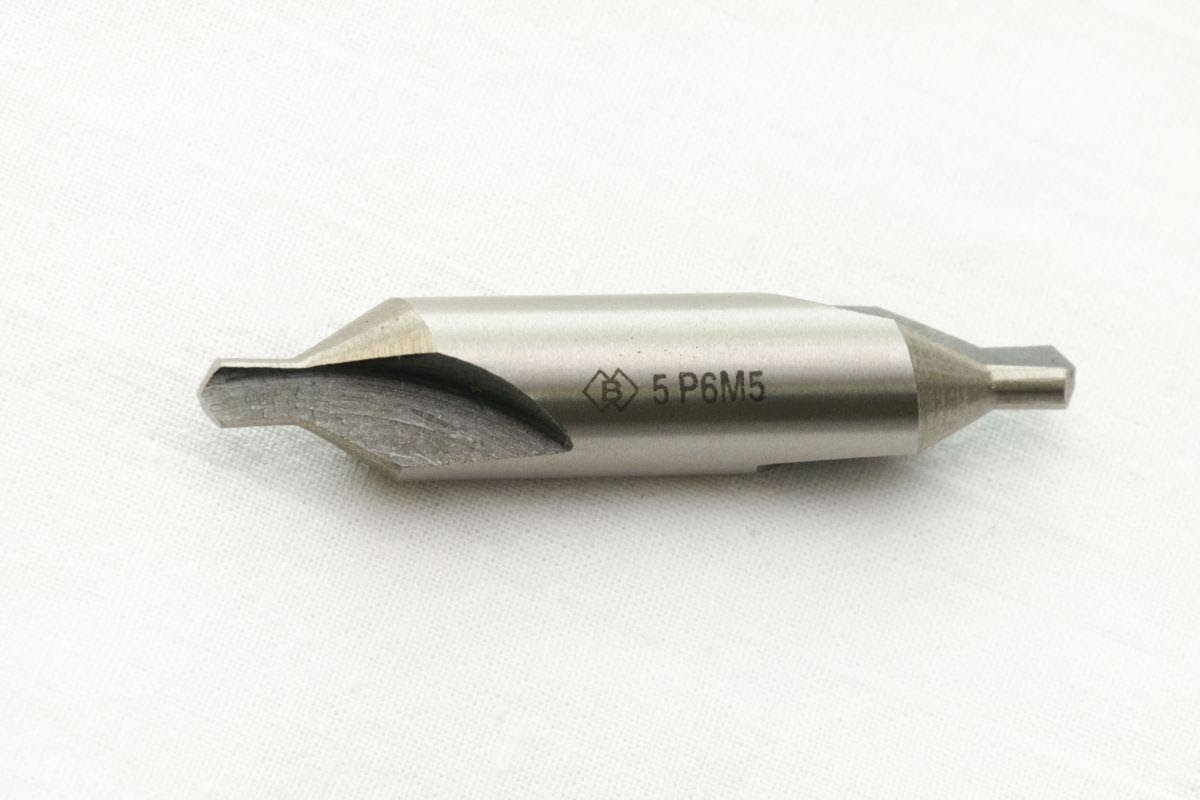

Центровочные свёрла

Разновидность характерна тем, что является двухсторонней. Режущие основания размещены по обе стороны, что продлевает срок эксплуатации. Предназначение — создание отверстия в центре изделия перед дальнейшей обработкой. Такая разметка повышает точность последующих действий на станке.

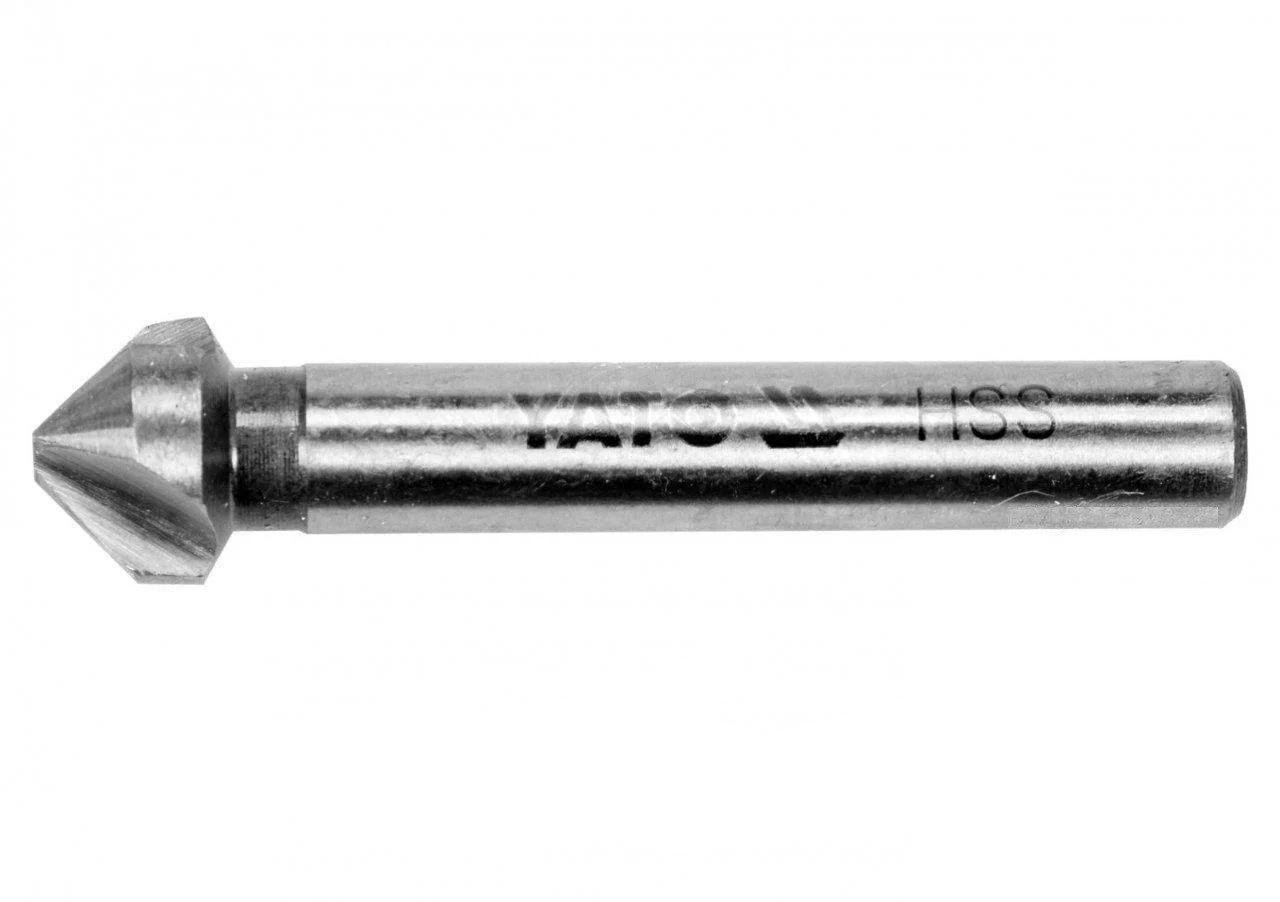

Зенкер

Зенкерование — это разновидность сверления, суть которого в производстве или увеличении диаметра конических отверстий в материале. Использование зенкера выравнивает стенки отверстия. На режущем основании присутствуют продольные засечки, обеспечивающие качественную и ровную обработку.

Основные требования к материалу режущих инструментов

/avatars.mds.yandex.net/get-zen_doc/163240/pub_5cc57dd8536f2100b323e62a_5cc58217fad69800af1074d1/scale_1200″ target=»_blank»>https://avatars.mds.yandex.net/get-zen_doc/163240/…217fad69800af1074d1/scale_1200 2x» />

Поскольку цвет ‒ не слишком надёжный критерий выбора свёрл и других режущих инструментов, напомним их основные характеристики и требования к металлу, из которого они изготовлены. Главными требованиями к инструментальным сплавам для свёрл являются:

минимальная твёрдость (HRC) ‒ её величина составляет 53‒57 единиц для инструментов по дереву и 62‒64 единицы для металла и других труднообрабатываемых материалов;
красностойкость, или стойкость к нагреву, без ощутимого ухудшения свойств;
сопротивление к разрушению.

Характеристики сплавов подтверждаются протоколами испытаний готовой продукции, которые прилагаются к сертификатам соответствия требованиям ГОСТ. Покупатель сам не сможет проверить качество режущих инструментов, поэтому при их выборе придётся довериться деловой репутации поставщика или продавца.

Назначение сверла можно проверить по углу заводской заточки инструмента. Например, свёрла по дереву должны быть заточены под углом 85 +/- 3 градуса. У свёрл по металлу он составляет 118 +/- 2 градуса. Угол заточки рабочих кромок элементарно проверяется при помощи шаблона.

Инструменты из быстрорежущих, твёрдых и легированных сплавов можно переточить под сверление любых видов материалов. Чёрные свёрла из углеродистой инструментальной стали таких вольностей не позволяют. Они годятся для сверления дерева, эбонита, пластмасс и некоторых видов лёгких сплавов.
