Сверление квадратных отверстий. сверло уаттса. треугольник рёло

Оборудование и приспособления для сверления

Для каждого из этапов разработан инструмент для сверления отверстий. На подготовительной стадии применяются следующие инструменты, позволяющие производить точную разметку места положения будущего отверстия. Для этого применяют: керн, специальный шаблон или кондуктор. Керн представляет собой хорошо заточенный стержень из прочной инструментальной стали. С его помощью наносят углубление на поверхности заготовки, в точке, где планируется произвести сверление. Попадая в это углубление, сверло не скользит по поверхности и производится точное сверление.

Для повышения производительности на предприятиях с массовым производством изготавливают специальные шаблоны. Они позволяют производить разметку мест будущих отверстий у однотипных заготовок. Специальные шаблоны применяют для высверливания на цилиндрических поверхностях. Их изготавливают из стальной полоски, согнутой под прямым углом. На одной из поверхностей сверлят небольшое отверстие, которое в дальнейшем позволит керном наносить отметку на цилиндрической поверхности.

Для получения повышенной точности разметки, соблюдения вертикального положения сверла и соблюдения заданного расстояния, между отверстиями применяется инструмент называемый кондуктором. Кроме этого его применяют при сверлении тонкостенных изделий, для которых не возможно сильное механическое воздействие (например, удар молотка по керну).

Кроме этих изделий применяют инструменты и приспособления позволяющие производить сверление дрелью при её жесткой фиксации. С этой целью применяю:

• направляющий фиксатор;
• удерживающая стойка;
• кондуктор для направления движения сверла.

Первые два приспособления изготавливаются под конкретную конструкцию электродрели. Кондуктор позволяет точно направлять сверло к месту будущего отверстия. Его успешно используют для размеров, не превышающих 20 миллиметров. Поэтому при изготовлении отверстий большого диаметра с помощью кондуктора производят предварительное рассверливание.

Все эти проблемы легко решаются при применении сверлильных или токарных станков. Сверлильные станки делятся на три категории:

• универсальные;
• специализированные;
• специальные.

Они классифицируются по следующим признакам:

• конструкцией стола;
• уровню автоматизации;
• количеству имеющихся шпинделей;
• степени точности;
• наличию дополнительных возможностей.

Первая категория станков позволяет решать практически весь спектр задач по производству отверстий. Серьёзным ограничением служит допустимое расстояние, на которое может двигаться патрон с закреплённым сверлом. Это обстоятельство не позволяет производить сверления на большую глубину. В этом случае применяют специализированные станки. Для повышения производительности труда и увеличении количества выпускаемых однотипных деталей конструируют специальные агрегаты. Они способны выполнять перечень необходимых операций с высокой точностью и скоростью.

По конструкции такие станки выпускаются с одним или несколькими шпинделями. Конструкция стола отличается многообразием: обычные, плавающие, подъёмные и другие. Уровень автоматизации определяется способом выполнения операций сверления. Самыми простыми станками являются ручные и механические. Более совершенными являются автоматические и станки с числовым программным управлением.

Кроме сверлильных станков для решения этих задач используют различные токарные станки.

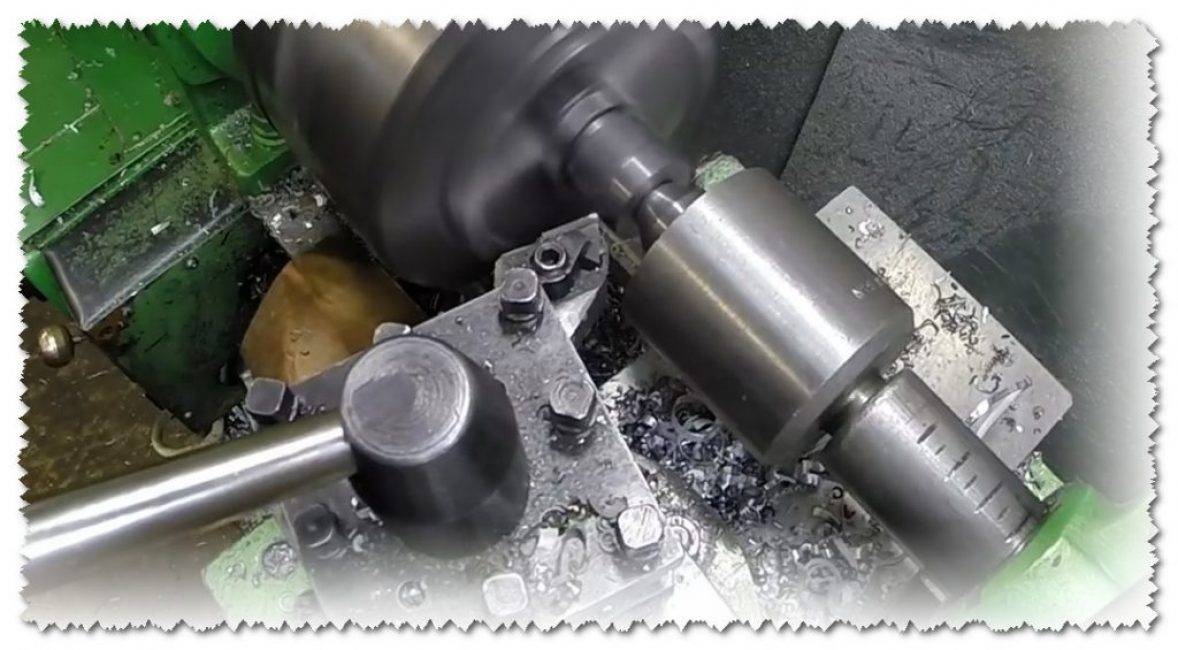

На токарных станка можно выполнять весь перечень операций связанных с получением отверстий: непосредственно само сверление, рассверливание с последующим развёртыванием или зенкованием.

Устройство и принцип работы

Непосредственно применить фрезу/сверло для квадратных отверстий с профилем треугольника Рело нельзя – необходимы канавки для отвода образующейся стружки.

Поэтому (см. рис. 2) профиль рабочей части инструмента представляет собой вышеописанную фигуру, из которой вырезано три полуэллипса. При этом реализуются три цели: снижаются момент инерции сверла, нагрузки на шпиндель, а также повышается режущая способность фрезы.

Рисунок 2 – Фактический профиль рабочей части инструмента

Конструкция инструмента такова. Собственно, рабочая часть включает в себя рабочую поверхность, которой производится съём металла и отводящие стружку канавки. Изготавливается фреза-сверло для квадратных отверстий из стали У8 и закаливается до твёрдости HRC 52…56. При особо тяжёлых условиях эксплуатации используются изделия из легированной стали Х12 с твёрдостью HRC 56…60. При нормальной подаче СОЖ и из-за сравнительно небольших температур в зоне обработки стойкость инструмента – высокая.

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

1. Корпус.
2. Зубчатый венец.
3. Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
4. Приводной шестерни.
5. Основного шпинделя.
6. Шестерни зацепления с зубчатым венцом.
7. Качающейся втулки.

Для бытовых приспособлений производители фрез/свёрл для квадратных отверстий предлагают накладные рамки, которые соединяются карданной передачей с патроном, и сообщают эксцентрические перемещения режущему инструменту. Толщина такой рамки определяет глубину получаемого отверстия.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

1. Корпуса.
2. Плавающего хвостовика.
3. Качающегося кольца.
4. Сменной втулки под патроны разных металлообрабатывающих станков.
5. Крепёжных винтов.
6. Опорных шариков.

Для практического применения рассматриваемого инструмента достаточно придать шпинделю основного оборудования подачу в необходимом направлении. Для изготовления квадратных отверстий с применением такой оснастки пригодны фрезерные протяжные и токарные станки.

https://www.youtube.com/watch?v=60WbTPNFT-8

О сверле Уаттса и треугольнике Рёло

Для того чтобы понять, как работает сверло Уаттса, нужно выполнить небольшой экскурс в геометрию. Еще в 15 веке математиков заинтересовали интересные свойства плоских фигур с равной толщиной. Наиболее известной такой фигурой является окружность. Другой простой фигурой из данного ряда является скругленный треугольник.

Данная фигура получается так. За основу берется равносторонний треугольник. Затем из каждой вершины треугольника прочерчивается окружность радиусом равным стороне треугольника. В итоге получится новая фигура с дугообразными сторонами (сморите рисунок ниже).

Немного позже ученый Л

Эйлер обратил внимание на интересную траекторию вращения скругленного треугольника. Затем инженер Рело увидел, что при определенном способе вращения фигуры, траектория ее вершин описывает форму очень близкую квадрату

Для этого необходимо производить вращение с некоторым эксцентриситетом. При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело.

В начале 20 века английский ученый Уаттс смог изобрести и запатентовать техническое решение, которое бы обеспечило такое движение металлорежущего инструмента, чтобы в итоге в обрабатываемой детали получилось квадратное отверстие. Получившийся в итого инструмент стал носить название сверло Уаттса.

Особенности сверления квадратных отверстий в дереве

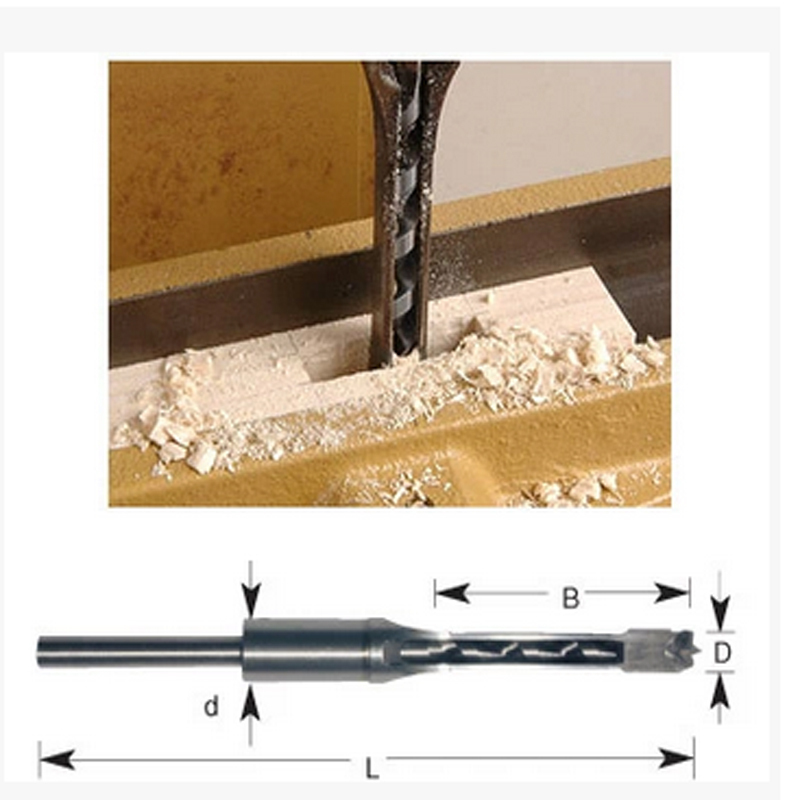

В мебельном производстве часто соединение деталей выполняют по системе шип-паз. Это соединение предполагает наличие в комплектуемых деталях пазов квадратного профиля. Для получения отверстий в древесине применяют специальное квадратное сверло по дереву. Оно представляет собой комплект долбежного инструмента. Он состоит из внутреннего сверла по дереву и надеваемого на него долота. Обычно диаметр сверла колеблется в пределах от 6 до 18 миллиметров. Хвостовик обычно идет диаметром 19 миллиметров. Такие комплекты могут быть установлены на долбежно-сверлильные станки.

READ Как Отрезать Плитку 45 Градусов

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

• шестигранные,
• конические,
• цилиндрические.

Сверло по металлу с коническим хвостовиком при использовании вставляется напрямую в станок. Для шестигранных и цилиндрических хвостовиков необходим специальный патрон.

Подготавливаем к резанию

Как только держатель и насадка будут правильно установлены, вам нужно будет выбрать скорость сверления в соответствии с материалом.

Лучше всего определять скорость по аналогии со сверлом Форстнера. Существенная разница в использовании пазовальной насадки в том, что при постоянном давлении во время резания она может перегреться (из-за того, что сверло расположено практически вплотную к долоту). Помните, вы не только высверливаетеотверстие, вы выдалбливаете углы, поэтому силу нужно прилагать в разумных пределах.

READ Как шлифовать деревянный пол шлифмашинкой

Для выбора скорости дрели даю очень удобную таблицу. Когда вы определитесь с нужной вам скоростью, соответственно отрегулируйте дрель. Перед тем как начать работу, закрепите материал на месте.

Альтернативные варианты для проделывания квадратного отверстия

Хотя сверло Уаттса является наиболее производительным и точным инструментом для получения квадратных отверстий, нужно еще рассказать, как просверлить квадратное отверстие другими способами.

Для этого существует несколько неплохих методов. При работе с квадратными сверлами полученное в заготовке отверстие будет иметь закругления небольшого радиуса, которые затем необходимо устранять другими операциями. К тому же, нет возможности работы с деталями значительной толщины.

Рассмотрим эти методы подробнее:

• В условиях производства наиболее точным чистовым способом вырезки отверстия квадратного сечения является лазерная резка. Но для этого необходимо иметь в парке оборудования дорогостоящие сложные станки с ЧПУ.
• Еще одним способом является высверливание в детали круглого отверстия диаметром описанной по квадрату окружности. Затем углы отверстия завариваются при вставленном шаблоне. Этот метод требует наличия сварочного аппарата и соответствующих навыков.
• В условиях серийного производства при работе с листовым и тонкостенным металлом квадратные отверстия получают методом листовой штамповки. В единичном производстве это не актуально, поскольку требует изготовления вырубных или пробивных штампов.
• При работе в домашних условиях, если квадратное отверстие нужно не совсем мелких размеров, то просверлить его можно следующим способом. В детали обычным сверлом по металлу выполняют круглое отверстие диаметров вписанной в квадрат окружности. Затем придают воображаемым углам и граням квадрата прямолинейность с помощью напильника и долота.
• Для работы с металлом небольшой толщины также выпускаются специальные пробойники квадратного сечения. Максимальный их размер составляет 70 на 70 миллиметров.

[вопрос к столярам] Как выпилить?

Имеется 25-миллиметровая плита ДСП 150х200 см. Требуется выпилить в ней квадратное отверстие 100х100 см. Отверстие не должно соединяться с внешним краем. Чем и как его проделать?

Из инструментов есть дрель, пила по дереву, пила по металлу и напильники. Купить электролобзик за 700 р. или взять напрокат — не проблема, но пригоден ли он для такой работы?

Ссылка

Ссылка

Не знаю, как столяры, а я, в подобной ситуации, обходился дрелью и электролобзиком Но с первого раза аккуратно вряд ли получится

• Показать ответ
• Ссылка

А мелкую циркулярную пилу тут применить нельзя? Высверлить углы, а потом вырезать, ДСП все-таки мягкая

• Показать ответы
• Ссылка

> обходился дрелью и электролобзиком

Просверлить отверстие и из него пилить? Какого диаметра отверстие? Или их несколько штук, и их нужно соединить, поковыряв стамеской?

• Показать ответы
• Ссылка

А подешевле они бывают?

• Показать ответ
• Ссылка

можно попробовать в мастерской заказать разовую работу

Ссылка

Обычно все углы сверлятся и от туда уже либо пилой либо лобзиком идут от дырки до дырки.

• Показать ответ
• Ссылка

И да, диаметр зависит от пилок, если речь про лобзик. Надо также учитывать, что пилки качаются, правда обычно на лобзиках качение можно отключить. 8-10мм за глаза

• Показать ответ
• Ссылка

Сверление квадратных отверстий

В филь­ме «Круг­лый тре­уголь­ник Ре­ло» рас­ска­зы­ва­ет­ся о фигу­рах, об­ла­да­ю­щих по­сто­ян­ной ши­ри­ной. Имен­но тре­уголь­ник Ре­ло — про­стей­шая фигу­ра по­сто­ян­ной ши­ри­ны — по­мо­жет нам в свер­ле­нии квад­рат­ных от­вер­стий. Ес­ли дви­гать центр это­го «тре­уголь­ни­ка» по некой тра­ек­то­рии, то его вер­ши­ны вы­чер­тят по­чти квад­рат, а сам он за­ме­тёт всю пло­щадь внут­ри по­лу­чен­ной фигу­ры.

Гра­ни­цы по­лу­чен­ной фигу­ры, за ис­клю­че­ни­ем неболь­ших ку­соч­ков по уг­лам, бу­дут стро­го пря­мы­ми! И ес­ли про­дол­жить от­рез­ки, тем са­мым до­ба­вив уго­лоч­ки, то по­лу­чит­ся в точ­но­сти квад­рат.

Для то­го, чтобы по­лу­чи­лось опи­сан­ное вы­ше, центр тре­уголь­ни­ка Ре­ло нуж­но дви­гать по тра­ек­то­рии, яв­ля­ю­щей­ся склей­кой из че­ты­рех оди­на­ко­вых дуг эл­лип­сов. Цен­тры эл­лип­сов рас­по­ло­же­ны в вер­ши­нах квад­ра­та, а по­лу­оси, по­вёр­ну­тые на угол $45^\circ$ от­но­си­тель­но сто­рон квад­ра­та, рав­ны $k\cdot(1+1/\sqrt3)/2$ и $k\cdot(1-1/\sqrt3)/2$, где $k$ — дли­на сто­ро­ны вы­чер­чи­ва­е­мо­го квад­ра­та.

Кри­вые, скруг­ля­ю­щие уг­лы, так­же яв­ля­ют­ся ду­га­ми эл­лип­сов с цен­тра­ми в уг­лах квад­ра­та, их по­лу­оси по­вёр­ну­ты на угол $45^\circ$ от­но­си­тель­но сто­рон квад­ра­та и рав­ны $k\cdot(\sqrt3+1)/2$ и $k\cdot(1/\sqrt3-1)/2$.

Пло­щадь неза­ме­тён­ных уго­лоч­ков со­став­ля­ет все­го око­ло 2% от пло­ща­ди все­го квад­ра­та!

Те­перь, ес­ли сде­лать свер­ло в ви­де тре­уголь­ни­ка Ре­ло, то мож­но бу­дет свер­лить квад­рат­ные от­вер­стия с немно­го скруг­лен­ны­ми угол­ка­ми, но аб­со­лют­но пря­мы­ми сто­ро­на­ми!

Оста­лось сде­лать та­кое свер­ло… Вер­нее, са­мо-то свер­ло сде­лать неслож­но, нуж­но толь­ко чтобы оно на­по­ми­на­ло в се­че­нии тре­уголь­ник Ре­ло, а ре­жу­щие кром­ки сов­па­да­ли с его вер­ши­на­ми.

Труд­ность за­клю­ча­ет­ся в том, что, как уже бы­ло от­ме­че­но вы­ше, тра­ек­то­рия цен­тра свер­ла долж­на со­сто­ять из че­ты­рёх дуг эл­лип­сов. Ви­зу­аль­но эта кри­вая очень по­хо­жа на окруж­ность и да­же ма­те­ма­ти­че­ски близ­ка к ней, но всё же это не есть окруж­ность. А все экс­цен­три­ки (круг, по­са­жен­ный на круг дру­го­го ра­ди­у­са со сме­щён­ным цен­тром), ис­поль­зу­е­мые в тех­ни­ке, да­ют дви­же­ние стро­го по окруж­но­сти.

В 1914 го­ду ан­глий­ский ин­же­нер Гар­ри Джеймс Уаттс при­ду­мы­ва­ет, как устро­ить та­кое свер­ле­ние. На по­верх­ность он на­кла­ды­ва­ет на­прав­ля­ю­щий шаб­лон с про­ре­зью в ви­де квад­ра­та, в ко­то­ром хо­дит свер­ло, встав­лен­ное в па­трон со «сво­бод­но пла­ва­ю­щим в нём свер­лом». Па­тент на та­кой па­трон был вы­дан фир­ме, на­чав­ший из­го­тов­ле­ние свёрл Уатт­са в 1916 го­ду.

С. Г. Гин­ди­кин. Рас­ска­зы о физи­ках и ма­те­ма­ти­ках.

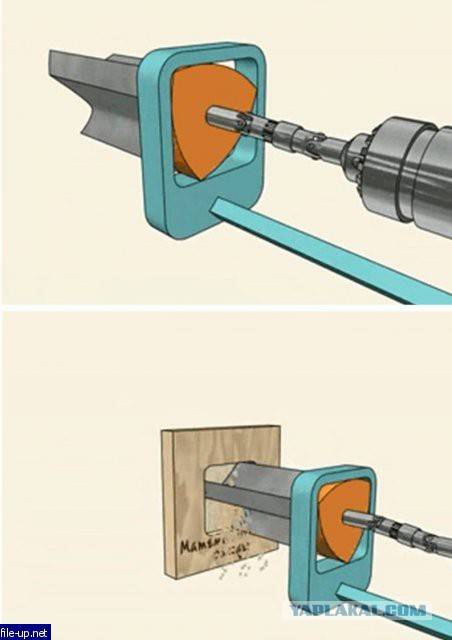

Мы же вос­поль­зу­ем­ся дру­гой из­вест­ной кон­струк­ци­ей. При­кре­пим свер­ло жёст­ко к тре­уголь­ни­ку Ре­ло, по­ме­щён­но­му  в квад­рат­ную на­прав­ля­ю­щую рам­ку. Са­ма рам­ка фик­си­ру­ет­ся на дре­ли. Оста­лось те­перь пе­ре­дать вра­ще­ние па­тро­на дре­ли тре­уголь­ни­ку Ре­ло.

По­мо­га­ет ре­шить эту тех­ни­че­скую про­бле­му кон­струк­ция, ко­то­рую вы на­вер­ня­ка мно­го раз ви­де­ли под дни­щем про­ез­жав­ших по ули­це гру­зо­вых ав­то­мо­би­лей — кар­дан­ный вал. Эта пе­ре­да­ча по­лу­чи­ла своё на­зва­ние в честь Дже­ро­ла­мо Кар­да­но.

Те­перь у нас всё го­то­во к свер­ле­нию. Возь­мём фа­нер­ный лист и… вы­свер­лим квад­рат­ное от­вер­стие! Как уже го­во­ри­лось, сто­ро­ны бу­дут стро­го пря­мы­ми и лишь угол­ки немно­го скруг­ле­ны. При необ­хо­ди­мо­сти их мож­но под­пра­вить над­фи­лем.

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

1. Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
2. Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
3. При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

1. Втулка для направления пробойника.
2. Специальный держатель.
3. Кольцевой ограничитель хода.
4. Матрица.

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сверление квадратных отверстий — сверло Уаттса и принцип треугольника Рёло

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях.

Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

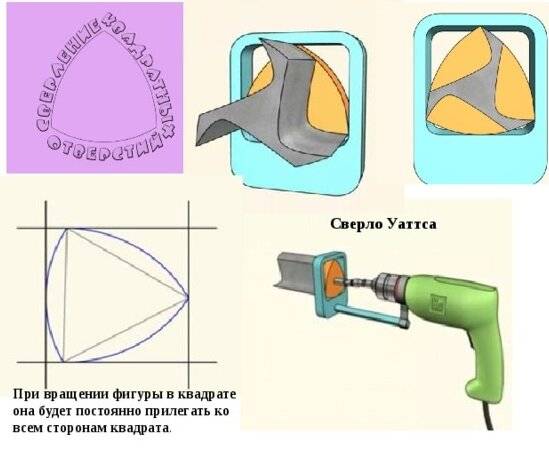

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло.

Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным.

Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории.

Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами.

Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

• Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
• Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
• Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
• Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
• Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
• Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Способы удлинения инструмента, их особенности

Большинство способов увеличения длины изделия представляют собой крепление к его хвостовику удлинителя. Выбирать определенный метод следует, исходя из диаметра инструмента, наличия вспомогательного оборудования, а также желаемой конечной его длины.

Наиболее распространенные способы:

• изготовление фаски на хвостовике и удлинителе с последующим обвариванием. Далее осуществляется зажим в шпинделе с одной стороны, фиксация центром с другой, а затем протачивание;
• просверливание отверстия в удлинителе с диаметром, равным диаметру хвостовика инструмента, затем дальнейшее сваривание элементов;
• крепление при помощи резьбы. Способ похожий с предыдущим, однако при этом в отверстии удлинителя, на поверхности инструмента, делается резьба, с помощью которой происходит фиксация компонентов;
• соединение «ласточкин хвост». На торце удлинителя изготавливается паз, а на торце сверла – шип соответствующей формы, при помощи которых элементы соединяются, а после припаиваются;
• использование металлического либо деревянного «чопика», что подходит для использования в бытовых дрелях, однако позволяет увеличить длину лишь на небольшое значение. Для этого элемент помещается в патрон дрели, а затем в него вставляется сверло, вылет которого становится больше за счет использования «чопика».

При удлинении инструмента следует помнить, что деталь, используемую как удлинитель, следует выбирать чуть меньшего диаметра, нежели сверло. Кроме того, работая преобразованным изделием, следует скорректировать режимы резания при сверлении.

Шаг 2: Снимаем родной патрон

Приступайте к монтажу деталей на сверлильный станок.

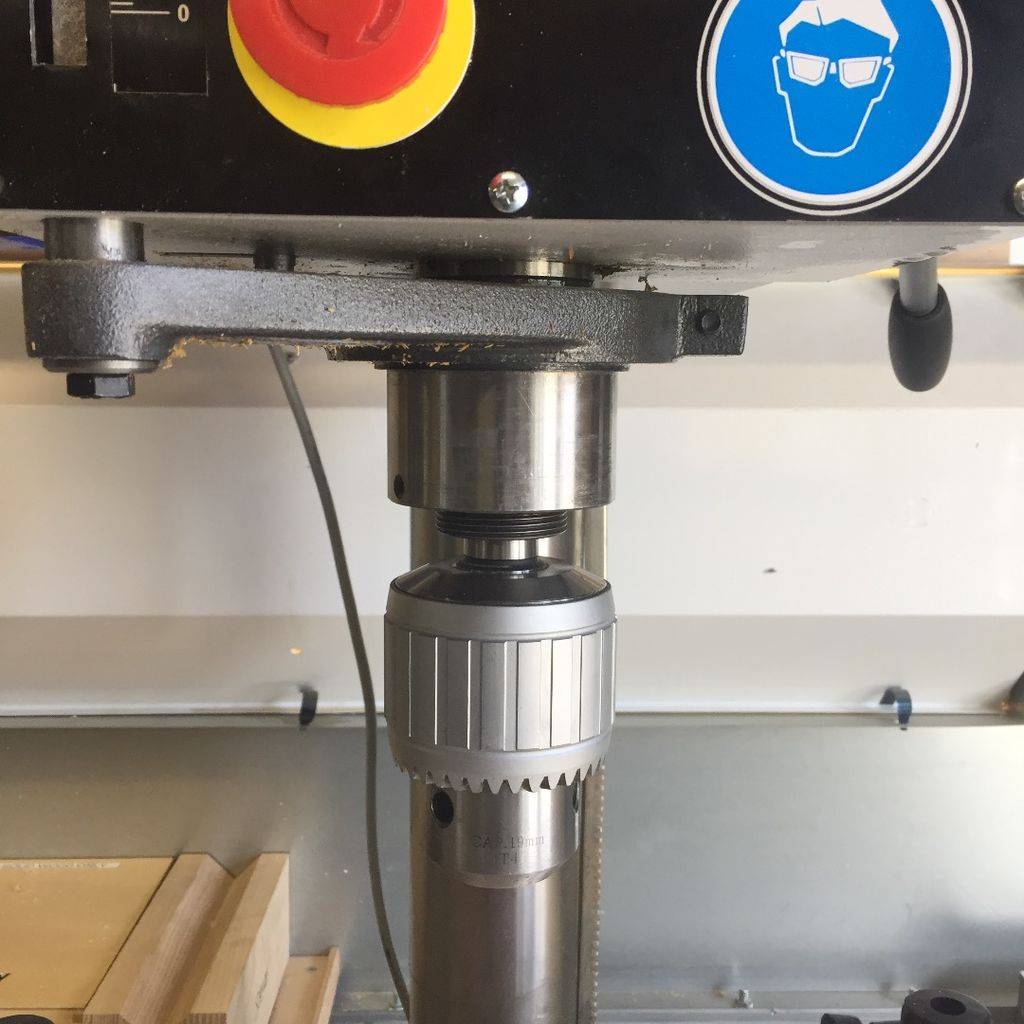

Сначала снимите родной патрон со станка. Его диаметр больше, чем диаметр отверстия в держателе втулки, поэтому его нужно снять. В набор входит патрон меньшего диаметра, чем родной, поэтому его мы и будем использовать.

Теперь следуйте следующей инструкции:

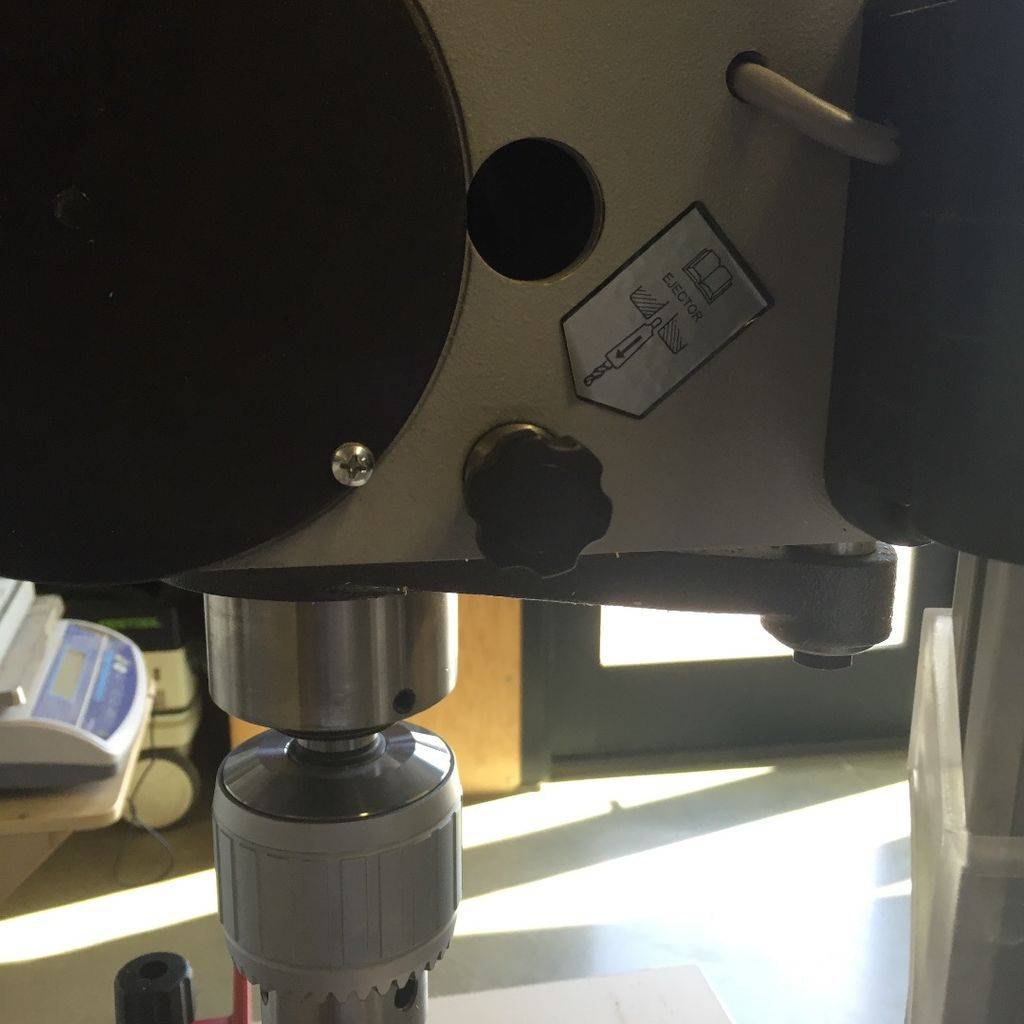

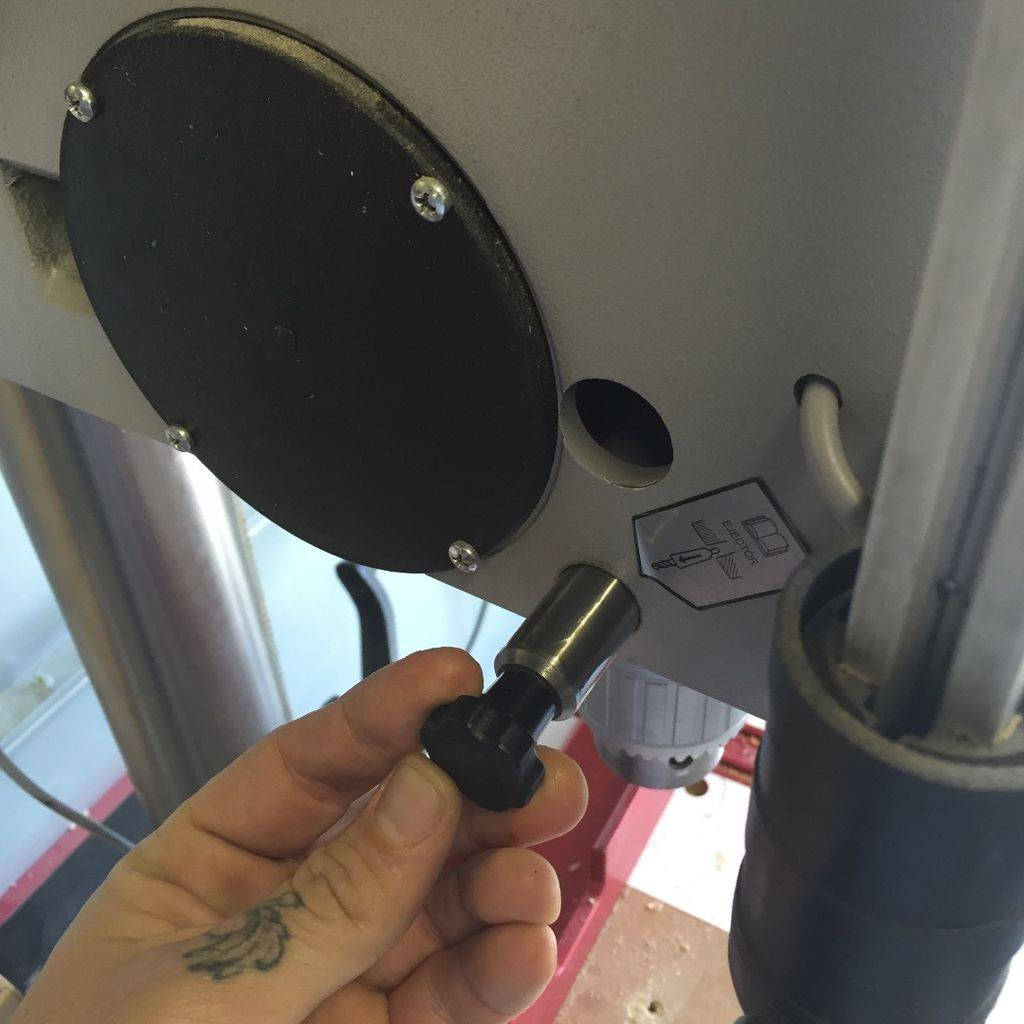

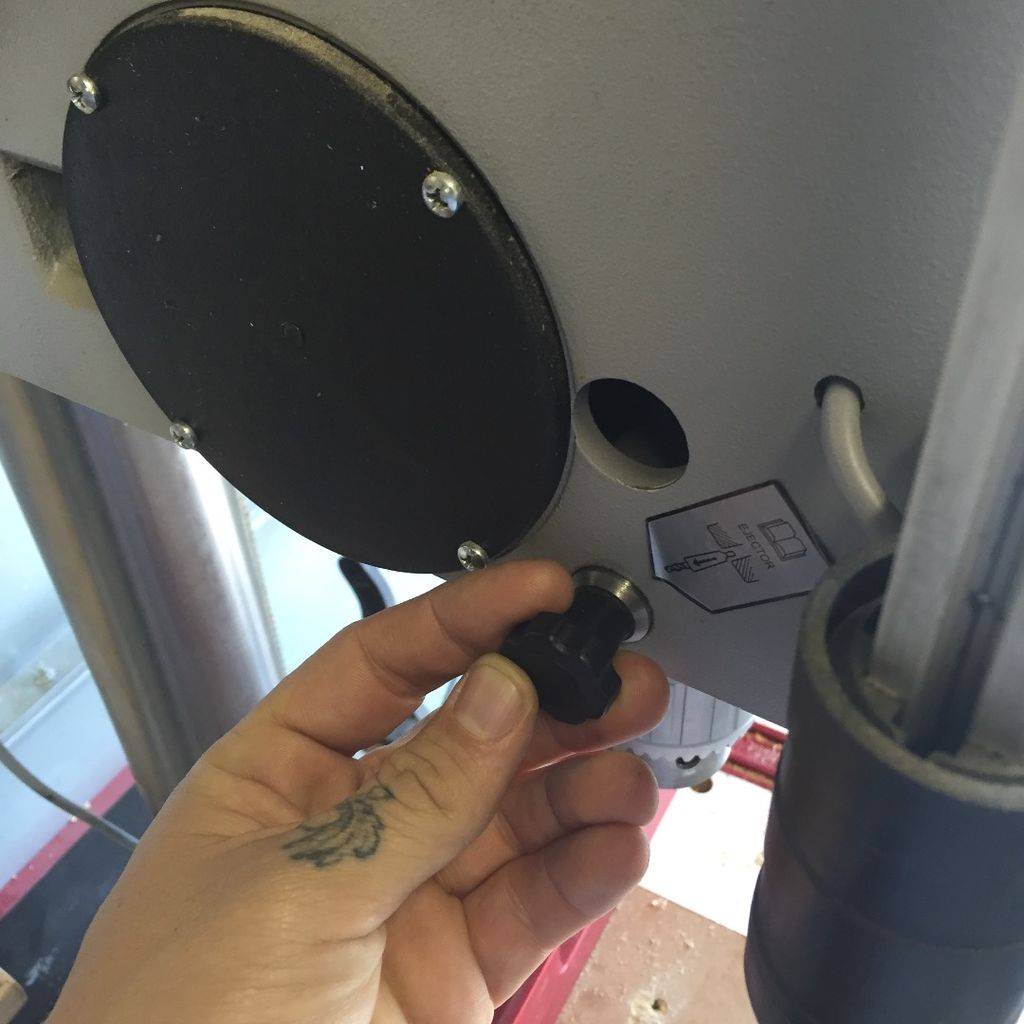

1. Вытяните головку эжектора (у большинства моделей сверлильных станков отсутствует).
2. Вытянув головку до упора, возьмитесь рукой за патрон, чтобы он не выпал сам.
3. Одной рукой держа патрон, другой возьмитесь за рукоятку подачи шпинделя и немного поверните вниз.
4. Теперь с небольшим усилием поднимите ручку вверх. Она ударит по конусу патрона и тот выскочит из шпинделя.

На словах описание выглядит запутанным, но на практике все довольно просто и понятно.
