Присадочник и кондуктор

Что собой представляет

Несколько десятилетий тому назад деревянные мебельные элементы фиксировались между собой при помощи шиповых соединений. Однако в период широкого распространения плитных материалов, таких как ДСП, МДФ, появилась потребность в создании более надежного способа крепления. Возникшая задача обусловлена необходимостью разметки большого количества отверстий для объединения элементов. Без использования присадочного станка для мебели осуществить ее довольно затруднительно — временные затраты возрастают многократно. Для того чтобы все измерения были точными, в устройство установлена карта присадки. Это специальный чертеж, на котором в соответствующих местах расположены точки, где предполагается сделать отверстия.

Разновидности Все станки для мебели подразделяют на несколько групп в соответствии с разными признаками и критериями:

• назначение;
• количество шпинделей и траверса;
• число сверлильных головок.

Каждая разновидность устройства отличается определенными характеристиками. Выбор оборудования зависит от потребностей мастера, конфигурации мебели и объемов производства.

По назначению

Все приспособления для производства мебели можно разделить на две большие группы:

1. Универсальные станки. Служат не только для создания отверстий, но и для их последующей обработки. В массовой промышленности используют именно такое оборудование, так как оно совмещает в себе одновременно множество возможностей. Экземпляры малой производительности и небольшого размера отлично подходят для новичков в данном ремесле.
2. Специализированные устройства. Применяются в основном на конвейерах, поэтому один станок способен обрабатывать несколько деталей вместе. Могут легко настраиваться под разные сценарии использования. Большая часть присадочных устройств относится именно к данной категории.

Как в однокомнатной квартире расставить мебель, советы дизайнеров Также существуют специальные механизмы, которые используются исключительно для обрабатывания однотипных заготовок. Перенастройке под другие размеры и конфигурации они не подлежат.

Универсальный

Специализированный

По числу шпинделей и траверса

По этому критерию станки можно классифицировать на:

• полуавтоматические;
• позиционные;
• с программируемыми настройками;
• присадочные механизмы для петель.

Самыми распространенными являются позиционные станки, так как они просты в эксплуатации и надежны.

Полуавтоматический

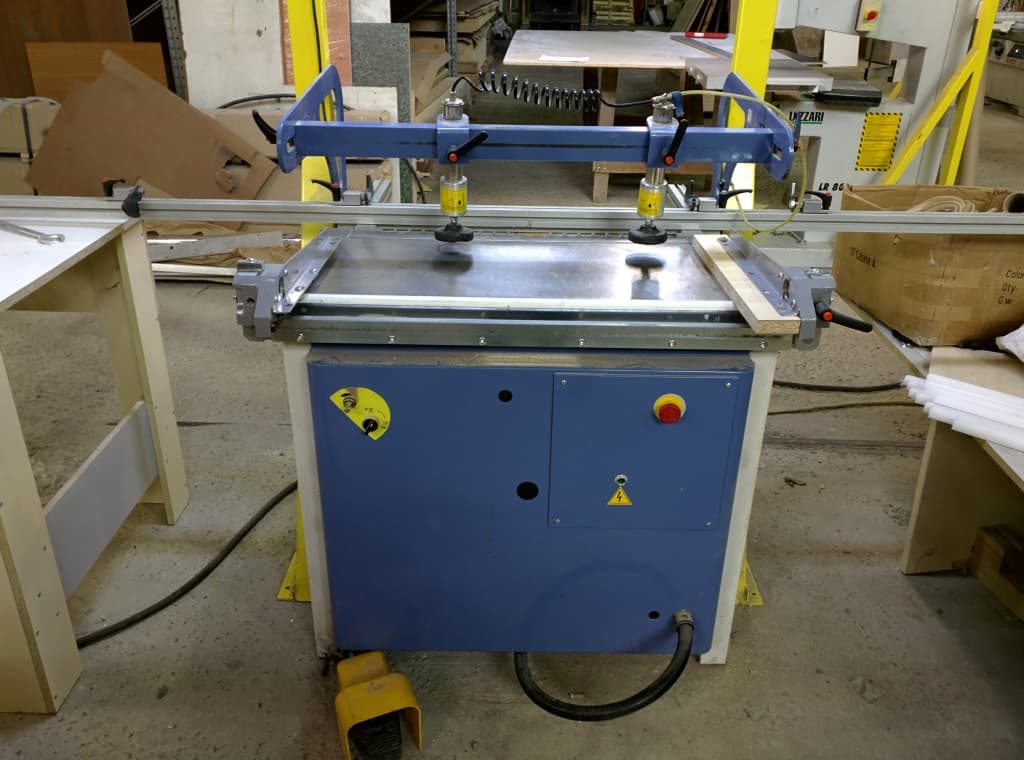

Позиционный

С автоматическими настройками

Для петель

По количеству сверлильных головок

В самодельном присадочном станке для мебели может быть установлено разное число головок. В зависимости от этого значительно изменяется принцип работы устройства. Конструкции с единственной головкой отличаются тем, что заготовка должна быть зажата поршнями на специальном столе, а также соответствовать направлению линейки. Сделано это для того, чтобы деталь расположилась нужным образом. При включенном двигателе головка двигается к заготовке. Затем человек, используя элементы управления, отпускает прижимы и, при необходимости, заменяет одну деталь на другую. За счет того, что шпиндели перемещаются под углом 90°, достигается высокая функциональность установки. Это дает возможность выбирать пазы и обрабатывать скошенные стороны, именно поэтому данными устройствами пользуются в маленьких фирмах с низким потоком деталей.

Станки со множеством головок имеют различные приспособления: одно — для обработки края и несколько — для сверления. На станину устанавливают опору, которая служит для крепления детали. Заготовку ставят на особые планки, а затем зажимают фиксаторами. При действующем двигателе работают все головки. Дополнительно устанавливают регуляторы скорости и положения детали, что делает оборудование очень дорогим.

С одной головкой

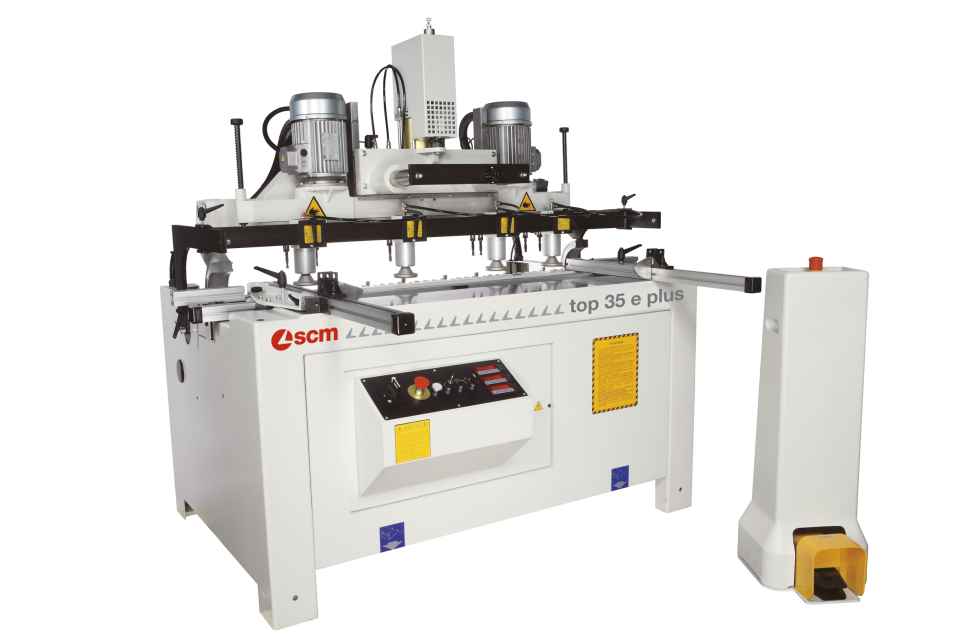

Многошпиндельный

Характеристики известных моделей сверлильно-присадочных станков

Ниже мы представим обзоры наиболее популярных у мебельщиков моделей таких станков, чтобы вы могли сделать правильный выбор.

Характеристика модели Vitap ALFA 21 Classic

Такая модель производится в Италии и включает в себя большое количество разных функций. В частности, это горизонтальное и сквозное сверление. Станок оснащен сверлильной головкой и шпинделем (его размер равен 21). Им можно обрабатывать заготовки с параметрами 80 на 30 см, а при сверлении отверстие может иметь глубину до 7 см. Станок имеет электродвигатель мощностью в 2 кВт.

В числе дополнительных функций:

• можно менять глубину и высоту сверлильной головки (есть 8 позиций);
• можно менять скорость сверления.

Стоимость оборудования — от 5500 у.е.

Описание станка марки Griggio

Данный станок, как и предыдущий, тоже производится в Италии и является одним из лидеров на рынке сверлильно-присадочных конструкций. Под этим брендом производятся модели как для индивидуального, так и промышленного применения. Для использования по назначению потребуется дополнительно приобрести лубрикатор.

Одна из популярных моделей этой марки — это GF 21, которая используется для выполнения отверстий в фурнитуре различных мебельных конструкций. Она оснащена одной сверлильной головкой и шпинделем, а также столешницей размером в 90 на 38 см. Можно сделать отверстие глубиной до 8,5 см, вес конструкции составляет 302 кг, а мощность двигателя — 1,5 кВт.

Дополнительные опции:

• автоматическая настройка глубины сверления;
• цифровой индикатор для определения толщины конструкции.

Стоимость оборудования — 3200 у.е. и выше.

Более совершенная модель такого станка — это GF 2З. Преимущественно по своим техническим характеристикам она не отличается от предыдущей. Количество шпинделей здесь 23. Кроме того, первый шпиндель расположен на расстоянии 70,4 см от последнего. Это позволит обрабатывать более крупные детали.

Такое оборудование обойдется в 3600 у.е.

Свойства сверлильно-присадочного устройства MZ 7121

Данная модель производится в Китае, ее преимущества такие:

• обеспечение высокой точности работы;
• высокая производительность;
• надежность;
• возможность применения на крупных предприятиях или на малых.

Характеристики таковы:

• имеется одна сверлильная головка и шпиндель 21;
• есть столешница 125 на 120 см;
• можно делать отверстия до 6 см в глубину;
• электродвигатель весом 202 кг имеет мощность 1,5 кВт.

Минимальная стоимость модели — 2500 у.е.

Модель MZ 7121a является модификацией предыдущей и отличается более длительным сроком эксплуатации.

Особенности модели Maggi Boring System 21

Данное оборудование может делать отверстия в соответствии с технологическими требованиями к производству мебели и фурнитуры. Оно оснащено столешницей 78, 5 на 37, 5 см. Максимальная глубина отверстий — 6,5 см. Двигатель весом в 275 кг имеет мощность 1,5 кВт. Ориентировочная стоимость — порядка 2500 у.е.

В наше время трудно представить мелкое или крупное предприятие по производству мебели без станков данного типа

Очень важно правильно выбрать такое оборудование, зачастую это бывает очень сложно, поскольку обязательно следует учитывать технические характеристики модели, которые непосредственно влияют на качество работы

Производители и поставщики сверлильно-присадочных станков

На рынке станочного оборудования представлены различные модели станков как отечественного, так и импортного производства. Перечислим наиболее крупные отечественные компании по производству и поставкам станочного оборудования для промышленности на сегодняшний день.

• «Астро» – фирма по продаже деревообрабатывающего оборудования от отечественных и зарубежных производителей;
• компания «Рустан» – это поставки более 15000 моделей станков по металлу и по дереву;
• Станкостроительное объединение «ДВТ» имеет собственное станкостроительное производство и ведет поставки токарного оборудования;
• ассоциация «Ками» – это поставщик промышленного оборудования.

Элементы конструкции бытового сверлильного оборудования и их взаимодействие

Шпиндельный узел как производственного, так и бытового сверлильного станка приводится в действие посредством электродвигателя, сообщающего крутящий момент валу ременной передачи. Сверлильные станки, предназначенные для бытового использования, оснащаются электродвигателями, мощность которых составляет 250–1000 Вт.

Асинхронный двигатель настольного сверлильного станка Sturm BD7037 мощностью 370 Вт

На многих моделях бытовых станков сверлильной группы скорость вращения режущего инструмента можно регулировать, что обеспечивается за счет использования в их конструкции валов ременной передачи разного диаметра. Принцип регулирования скорости вращения шпинделя на таких станках достаточно прост: при выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/мин.

Узел ременной передачи станка Proma PTB-16B230

На станках для бытового использования обычно устанавливаются сверлильные патроны, идентичные зажимным устройствам ручных электродрелей. Такие патроны с 3 самоцентрирующимися кулачками рассчитаны на фиксацию сверл, диаметр которых доходит до 12 мм. Для работы с этим патроном необходим специальный ключ, при помощи которого осуществляется зажим или ослабление фиксирующих кулачков.

При выборе станка обратите внимание на минимальный диаметр зажимаемого в патроне сверла – кулачки некоторых моделей не могут фиксировать сверла калибром менее 3 мм

Технические возможности сверлильных станков бытового назначения позволяют обрабатывать детали, высота которых находится в интервале 200–900 мм. Данный параметр зависит от того, на какую высоту сверлильная головка может подниматься на стойке оборудования. Принцип перемещения сверлильной головки по колонне станка у различных моделей может варьироваться. На самых простых и легких устройствах рабочая головка перемещается на требуемую высоту вручную, а на более крупном и тяжелом оборудовании для этого предусмотрена специальная рукоятка-штурвал, которая соединена с приводным механизмом.

Для фиксации сверлильной головки в требуемом положении и для ее установки на необходимой высоте перед началом обработки используется специальная рукоятка. Регулировать и фиксировать положение рабочей головки перед началом сверления необходимо потому, что величина вылета патрона из шпиндельного узла достаточно невелика и составляет в зависимости от модели агрегата 50–400 мм.

Органы настройки глубины сверления станка НС12А: 1 – гайка указателя; 2 – выступ указателя; 3 – штурвал; 4 – хомут; 5 – фиксирующий винт; 6 – гильза шпинделя

Важным параметром, по которому оценивают любой сверлильный станок, является вылет сверла. Этот параметр, который у разных моделей бытовых станков может находиться в интервале 100–200 мм, характеризует расстояние от оси вращения режущего инструмента до оси стойки-колонны (от него зависит то, на каком расстоянии от края детали можно просверлить отверстие).

Основным требованием к плите-основанию сверлильного станка, которая должна обеспечивать его устойчивое положение на любой горизонтальной поверхности, является ее массивность и габариты, достаточные для того, чтобы уравновешивать массу остальных конструктивных элементов оборудования.

Назначение верхней части такой плиты – служить рабочим столом, поэтому ее делают максимально ровной с несколькими пазами. Центральный из этих пазов используется при сверлении сквозных отверстий и необходим для того, чтобы в процессе выполнения такой технологической операции избежать повреждений сверла и поверхности рабочего стола. Остальные пазы на поверхности рабочего стола нужны для закрепления различных зажимных приспособлений.

Основание станка PROHHON-TBM-220 имеет прорези для закрепления тисков

Вертикальное перемещение сверла, закрепленного в патроне, осуществляется за счет рычажного механизма, приводимого в действие специальной рукояткой. Такая рукоятка, расположенная на боковой поверхности корпуса станка, специально подпружинивается, что обеспечивает ее автоматический возврат в исходное состояние после того, как воздействие на нее прекращается.

Электродвигатель на бытовых моделях питается преимущественно от электрической сети с напряжением 220 В. Он запускается и останавливается при помощи кнопочной станции. На отдельных моделях бытовых сверлильных станков, технические возможности которых позволяют нарезать внутреннюю резьбу, предусмотрен реверсивный запуск электродвигателя.

Разновидности станков

По числу шпинделей станки бывают:

• одношпиндельными;
• многошпиндельными.

Одношпиндельные станки

Данный тип станков может выполнять только одно отверстие в одной плоскости.

• горизонтально-сверлильные;
• горизонтально-центровальные;
• вертикально-сверлильные;
• радиально-сверлильные.

Используются они, как правило, на мелких мебельных производствах, которым не по карману закупка дорогостоящего оборудования. Главным недостатком данного типа станков является невозможность его работы с современными картами присадки. Вместо этого, необходимо при производстве оборудовать цех отдельным станком для каждой детали и изготавливать на каждый станок отдельную карту присадки. Одношпиндельные станки на данный момент считаются пережитком прошлого и используются только на мелких предприятиях, либо при изготовлении мебели вручную.

Наиболее известный из современных станков данного типа является итальянский станок Griggio GF21. Станок оборудован одной головкой с одним шпинделем, способным сверлить на глубину до 9 см. Мощность электродвигателя 1,5 кВт. Масса 302 кг.

Еще один представитель — станок VITAP ALFA21. Он оборудован оснасткой для сквозного и горизонтального сверления на глубину до 7 см. Мощность электродвигателя 2 кВт. Масса чуть более 30 кг.

Многошпиндельные станки

на многошпиндельном станке гнезда для шпинделей располагаются на расстоянии 32 мм друг от друга

Многошпиндельные станки по числу головок делятся на:

• одноголовочные;
• многоголовочные.

И те и другие могут оснащаться программным обеспечением, позволяющим полностью автоматизировать процесс производства. Как правило, такие станки оборудуются числовым программным управлением (ЧПУ). С помощью данного управления станок может самостоятельно менять карты присадки и передвигать заготовку, а также выполнять множество других операций автоматически.

Ф1 — цифровая индикация + предварительный набор координат;

Ф2 — прямоугольная и позиционная система ЧПУ;

Ф3 — предназначен для контурной обработки;

Ф — универсальный станок для позиционной и контурной обработки материала.

Основное отличие одноголовочных станков от многоголовочных заключается в возможности работать в нескольких плоскостях одновременно. Однако в данном случае заготовку придется перемещать с места на место, а это отрицательно сказывается на точности.

Из многоголовочных станков на современном рынке, в качестве яркого представителя своего класса можно выделить станок Griggio G65/5T.

• Станок способен производить сверление на глубину до 8 см одновременно в горизонтальной и вертикальной плоскостях.
• Количество шпинделей для горизонтального сверления – 21 шт., для вертикального – 44 шт.
• Имеет 5 электродвигателей мощностью по 1,1 кВт каждый.
• Масса станка 1100 кг.
• Такой станок подходит для использования на мелком производстве из-за отсутствия ЧПУ.

Из станков с ЧПУ высокой производительностью отличается Boring System Evolution1000. Оснащен пневматическими упорами и системой двойной фиксации для повышения точности сверления. Имеет 11 вертикальных, 5 горизонтальных шпинделя и пазовую пилу. Такой станок способен автоматически обрабатывать заготовки со скорость 42 метра в минуту. Мощность электродвигателя 3 кВт. Масса 1200 кг.

Особенности использования

Если работа на простейших одношпинделевых станках проста до безобразия, и не требует дополнительных вложений, то для работы с многошпинделевыми придется обзавестись дополнительной оснасткой:

• зенкерами,
• цангами,
• фрезами и тому подобными вещами.

При их выборе стоит обратить внимание на материал изготовления —они должны быть изготовлены из высоколегированной стали, иначе повышается вероятность облома внутри заготовки. Работа на сверлильно-присадочных станках требует обязательного ознакомления с техническим описанием. При закреплении заготовки на многоловочных станках стоит обратить внимание на дополнительное крепление при помощи линейки

При ненадёжном закреплении точность сверления будет низкой

При закреплении заготовки на многоловочных станках стоит обратить внимание на дополнительное крепление при помощи линейки. При ненадёжном закреплении точность сверления будет низкой. Работа на сверлильно-присадочных станках требует обязательного ознакомления с техническим описанием

Работа на сверлильно-присадочных станках требует обязательного ознакомления с техническим описанием

При закреплении заготовки на многоловочных станках стоит обратить внимание на дополнительное крепление при помощи линейки. При ненадёжном закреплении точность сверления будет низкой

Как правильно выбрать сверлильно-присадочный станок

Чтобы приобретение такого дорогостоящего оборудования, каким являются сверлильно-присадочные установки, полностью оправдало ваши ожидания и позволило вашему предприятию выйти на совершенно новый уровень развития, к выбору следует подходить правильно. Предлагаем несложную инструкцию, следование которой позволит вам приобрести станок, соответствующий вашим потребностям.

Сверлильная голова станка WOODTEC-21 позволяет выполнять сверление в торец, в пласть или под углом

На станке с массивными стальными упорами линеек настройки выполняются точнее, а головка ходит строго параллельно заготовке

Особенности сверлильно-присадочных станков

Появление сверлильно-присадочных станков было вызвано необходимостью создания функционального и прецизионного оборудования для сверления и обработки отверстий в элементах и конструкциях мебельной индустрии.

В течение нескольких последних лет большое распространение получили мебельные конструкции, выполненные в виде отдельных плит. Для монтажа таких конструкции не целесообразно использовать способы крепления отдельных элементов при помощи шпунта, шипов и замков.

Появление кардинально новых инженерных решений требует внедрение прогрессивных технических разработок. Одной из таких разработок и стал сверлильно-присадочный станок.

Подобные станки призваны облегчить сборку любых элементов мебели и обеспечить максимально точное расположение отверстий.

Узлы и составные элементы сверлильно-присадочных станков во многом схожи с обычным сверлильным станком. У них имеется станина, шпиндель, коробка передач, рукоятка подачи и патрон. На этом сходство заканчивается.

Первоначально данные станки выпускались с одним шпинделем и мало чем отличались от обычного станка. Впоследствии появились многошпиндельные версии, что позволило сверлить большое количество отверстий за один проход. Благодаря подвижности элементов станка, отверстия можно сверлить в разных плоскостях.

В работе с таким оборудованием используют, так называемую, карту присадки. Эта карта представляет собой размеченный шаблон, по которому в дальнейшем будут просверливаться отверстия. При помощи сверлильно-присадочного станка можно производить зенкерование и развертывание глухих и сквозных отверстий различного диаметра и доступности.

Сверлильно-присадочный станок с ЧПУ оборудованы системой числового программного управления. Такое усовершенствование позволяет в несколько раз повысить точность обработки отверстий и заметно ускорить процесс сверловки. Некоторые образцы снабжены функцией автоматической подачи шпинделя.

Среди станков с ЧПУ, отдельного внимания заслуживает модель Jet JDP-8L 10000355M. Что отличает этот станок от своих аналогов? Он неприхотлив в использовании, компактен, оснащен функцией фиксации рабочего стола и обрабатываемой детали.

Единственный недостаток станков с ЧПУ – долгая перезагрузка, когда требуется настроить станок на новую деталь.

Магнитные сверлильные станки

Благодаря мобильности и отличным техническим характеристикам магнитные сверлильные станки считаются достойным аналогом стационарного оборудования.

Магнитные сверлильные станки предназначены для создания отверстий в металлоконструкциях, находящихся на стадии изготовления или сборки.

Магнитные сверлильные станки очень востребованы, поскольку с их помощью удается сверлить даже смонтированные конструкции, обработку которых невозможно выполнить с помощью классического напольного оборудования. Они легкие, но производительные, и позволяют проделывать в изделиях отверстия большого диаметра.

Средний вес данного типа оборудования варьируется от 12 до 24 кг. Причем компактность в этих моделях гармонично сочетается с высокой мощностью. На просверливание отверстий в труднодоступных частях металлических изделий аппараты данного типа затрачивают меньше времени и электроэнергии, чем стационарные. В этом и заключается секрет их популярности в сфере металлообработки.

Преимущества магнитных сверлильных станков

Станки данного типа позволяют просверливать сквозные или несквозные отверстия даже в тех деталях и изделиях, которые недоступны для обработки стационарными или настольными аппаратами.

Сверлильное оборудование можно использовать в промышленности, строительстве, на железнодорожных путях, на судах и т.д. Это оборудование устанавливается непосредственно на металлоконструкции, в которых необходимо просверлить отверстие, занимает минимум места и прекрасно работает.

Многофункциональным магнитным сверлильным станкам присуще множество преимуществ. Это оборудование:

1. Является мощным, производительным, позволяет высверливать в металлоконструкциях отверстия большого диаметра.
2. Может работать в различных положениях. Независимо от того, закрепите ли вы станок вертикально, горизонтально или даже сверлом вверх, он в любом случае будет работать стабильно и качественно.
3. Обязательно оснащается функцией защиты от перегрузок и функцией контроля постоянства оборотов.
4. Предусматривает возможность регулировки скорости вращения шпинделя.
5. Является многофункциональным и производительным.
6. Отличается компактностью и небольшим весом, что позволяет с легкостью транспортировать его с места на место.
7. Отличается простотой управления, эксплуатации, максимальной надежностью и практичностью.

Сферы применения магнитных сверлильных станков

Современные магнитные сверлильные станки, устройства, аппараты находят широкое применение в различных областях промышленности, производства, строительства, машиностроения, судостроения, автомобилестроения и т.д.

По сути, их можно использовать везде, где есть металлические детали и конструкции, которые невозможно обработать с помощью стационарного сверлильного оборудования.

Также магнитные модели станков подходят для эксплуатации в частных мастерских или на небольших предприятиях. Ведь они компактные и одновременно многофункциональные.

По габаритным размерам и весу модели рассматриваемого оборудования не уступают практичным настольным станкам, однако они более универсальны и мобильны.

Сверлильные станки на магнитных подошвах

Сверлильные станки на магнитных подошвах – это оборудование будущего. И если вы заинтересованы в приобретении подобных устройств, подойдите к решению этого вопроса максимального серьезно.

Обязательно оцените уровень мощности модели, на которую обратили внимание, показатели ее безопасности, наличие или отсутствие дополнительных функций, стоимость. Вы должны подобрать оборудование, которое будет идеальным с точки зрения «цена-качество»

А это не так уж просто, ведь на рынке постоянно появляются все новые модели сверлильных станков на магнитных подошвах.

Присадочный станок для мебели: инструкция по изготовлению своими руками

Присадочный станок используется, чтобы сверлить отверстия во время изготовления корпусной мебели.

При этом они получаются очень точные и аккуратные, так как не имеют никаких сколов или вырывов.

Хорошие образцы оборудования дают возможность осуществлять такой процесс не только быстро, но и значительно снизить количество бракованных заготовок.

• Суть
• Виды
• Создание самодельного станка

Суть

За счет использования таких сверлильно-присадочных станков появляется возможность получить правильные отверстия, необходимые в процессе изготовления мебели для крепежей, а также размещения нужной фурнитуры, начиная от штифтов и заканчивая петлями и ручками.

При этом точность расположения, отсутствие брака определяют возможность создания качественных изделий. Дело в том, что во время проектирования мебели каждый элемент строго регламентирован, а если будет какое-либо несоответствие, то собрать подобные варианты не будет представляться возможным.

Важно знать: работа такого устройства осуществляется по агрегатному принципу, то есть одновременно используется несколько одинаковых инструментов, которые закреплены на его головке. Средняя допустимая погрешность на 64 см составляет всего 0.4 мм. Средняя допустимая погрешность на 64 см составляет всего 0.4 мм

Средняя допустимая погрешность на 64 см составляет всего 0.4 мм.

Виды

Исходя из своего назначения, подобные модели можно разделить на следующие группы:

• специальные;
• универсальные;
• специализированные.

Так, варианты универсального типа используются для полной обработки отверстий, начиная от самого высверливания и заканчивая его же обработкой токарными, а также многошпиндельными фрезеровочными инструментами. Его применение является целесообразным в серийном производстве, за счет возможности осуществления сразу множества функций.

Также есть и компактные модели, имеющие небольшую мощность, для использования дома. Модели специализированного типа позволяют осуществлять однотипную работу полностью в автоматическом режиме, при этом происходит обработка одновременно сразу нескольких отверстий (двух и четырехшпиндельные варианты).

Также существует возможность осуществлять его перенастройку, чтобы он выполнял различные функции. Основная часть станков промышленного назначения является именно этим типом.

Специальные варианты необходимы для работы только с одним конкретным типом заготовки и осуществить их перенастройку не представляется возможным. По своей функциональности подобные устройства бывают:

• обычные сверлильно-присадочные;
• позиционные модели;
• полуавтоматические;
• присадочные для петель.

Создание самодельного станка

Используя самую обычную дрель, сегодня возможно даже своими руками соорудить с её помощью присадочник. Для этого потребуются материалы и инструменты:

• стойка для дрели (она может иметь любую конструкцию и быть выпущена любым производителем);
• несколько болтов, имеющих гайки-барашки;
• обычные саморезы;
• лист фанеры подходящей толщины.

Процесс изготовления такого устройства осуществляется в следующем порядке:

1. Сначала нужно вырезать основание нужного размера из подготовленного листа фанеры (20х40 см);
2. Теперь, слева в углу, нужно сделать отверстие, там будет фиксирующий болт, а справа нужен паз для установки второго отверстия. Используя его, будет возможно осуществлять изменение высоты;
3. Далее, применяя саморезы, на основании нужно смонтировать стойку для дрели. После этого делаем отверстие и для сверла. Устройство готово.

Желательно устанавливать подобный агрегат, чтобы основание находилось горизонтально. Это позволит избежать движения заготовок.

Стоит знать: самый большой недостаток конструкций, сделанных своими руками, заключается в том, что они позволяют использовать всего лишь одно сверло, а также для создания отверстий нужно предварительно самим наносить всю разметку.

В общей сложности, соорудить подобный станок самостоятельно не так уж и тяжело. К тому же, подробные инструкции по ходу работ можно посмотреть на видео в интернете и на нашем сайте:
