Сверлильные установки на магнитной подошве

Что же такое магнитная дрель и где она применяется

Магнитная дрель представляет собой обыкновенный электрический инструмент, который жестко зафиксирован на магнитной станине. Такой инструмент еще называется дрель на магнитной станине, применение которого востребовано в промышленном производстве и строительстве. Магнитные дрели предназначаются не только для сверления металла, но еще и проведения следующих действий:

• Нарезка резьбы
• Проведение разных видов работ с корончатыми и спиральными сверлами
• Зенковка
• Развертка

Электродрель на магнитной станине способна выполнять все те же функции, которые свойственны для обычного инструмента, только за исключением одного отличия — эти функции выполняются исключительно на металлических изделиях.

Основополагающим элементом магнитного инструмента является магнит. Этот магнит имеет форму подушки, поэтому часто инструмент называют “дрелью на магнитной подушке”. Магнитная подушка позволяет фиксировать дрель на магнитном основании, в котором планируется провести работу инструментом. Для чего же нужен магнит на дрели, и какую задачу он выполняет, знает далеко не каждый бывалый мастер. Задача магнита заключается в обеспечении надежной фиксации оборудования на поверхности детали. Надежная фиксация инструмента исключает возникновение следующих неудобств по сравнению с обычным инструментом:

• Устранение вибраций
• Отсутствие необходимости прикладывать физическую силу, прижимая инструмент к детали
• Высокая точность выполнения поставленных задач

Это интересно! Магнитные дрели нашли свое активное применение в сфере машиностроения, судостроения, при конструировании мостов и трубопроводов, а также в строительстве различных металлоконструкций, железных дорог и т.п.

Для работы с металлом требуется не только мощное, но и массивное оборудование. Магнитная дрель представляет собой массивный инструмент, стоимость которого составляет от 40 тысяч рублей. Изделие состоит из магнитной станины и сверлильного аппарата. Эти элементы между собой жёстко закреплены, и поэтому при обработке металла не возникает вибраций и прочих неудобств.

Вес инструмента стартует от 10 кг, и напрямую зависит от объема используемого электромагнита. Чем больше размеры электромагнита, тем выше прижимная сила. Для обработки металлических изделий инструмент может крепиться в любом положении, обеспечивая при этом надёжную фиксацию.

Элементы конструкции бытового сверлильного оборудования и их взаимодействие

Шпиндельный узел как производственного, так и бытового сверлильного станка приводится в действие посредством электродвигателя, сообщающего крутящий момент валу ременной передачи. Сверлильные станки, предназначенные для бытового использования, оснащаются электродвигателями, мощность которых составляет 250–1000 Вт.

Асинхронный двигатель настольного сверлильного станка Sturm BD7037 мощностью 370 Вт

На многих моделях бытовых станков сверлильной группы скорость вращения режущего инструмента можно регулировать, что обеспечивается за счет использования в их конструкции валов ременной передачи разного диаметра. Принцип регулирования скорости вращения шпинделя на таких станках достаточно прост: при выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/мин.

Узел ременной передачи станка Proma PTB-16B230

На станках для бытового использования обычно устанавливаются сверлильные патроны, идентичные зажимным устройствам ручных электродрелей. Такие патроны с 3 самоцентрирующимися кулачками рассчитаны на фиксацию сверл, диаметр которых доходит до 12 мм. Для работы с этим патроном необходим специальный ключ, при помощи которого осуществляется зажим или ослабление фиксирующих кулачков.

При выборе станка обратите внимание на минимальный диаметр зажимаемого в патроне сверла – кулачки некоторых моделей не могут фиксировать сверла калибром менее 3 мм

Технические возможности сверлильных станков бытового назначения позволяют обрабатывать детали, высота которых находится в интервале 200–900 мм. Данный параметр зависит от того, на какую высоту сверлильная головка может подниматься на стойке оборудования. Принцип перемещения сверлильной головки по колонне станка у различных моделей может варьироваться. На самых простых и легких устройствах рабочая головка перемещается на требуемую высоту вручную, а на более крупном и тяжелом оборудовании для этого предусмотрена специальная рукоятка-штурвал, которая соединена с приводным механизмом.

Для фиксации сверлильной головки в требуемом положении и для ее установки на необходимой высоте перед началом обработки используется специальная рукоятка. Регулировать и фиксировать положение рабочей головки перед началом сверления необходимо потому, что величина вылета патрона из шпиндельного узла достаточно невелика и составляет в зависимости от модели агрегата 50–400 мм.

Органы настройки глубины сверления станка НС12А: 1 – гайка указателя; 2 – выступ указателя; 3 – штурвал; 4 – хомут; 5 – фиксирующий винт; 6 – гильза шпинделя

Важным параметром, по которому оценивают любой сверлильный станок, является вылет сверла. Этот параметр, который у разных моделей бытовых станков может находиться в интервале 100–200 мм, характеризует расстояние от оси вращения режущего инструмента до оси стойки-колонны (от него зависит то, на каком расстоянии от края детали можно просверлить отверстие).

Основным требованием к плите-основанию сверлильного станка, которая должна обеспечивать его устойчивое положение на любой горизонтальной поверхности, является ее массивность и габариты, достаточные для того, чтобы уравновешивать массу остальных конструктивных элементов оборудования.

Назначение верхней части такой плиты – служить рабочим столом, поэтому ее делают максимально ровной с несколькими пазами. Центральный из этих пазов используется при сверлении сквозных отверстий и необходим для того, чтобы в процессе выполнения такой технологической операции избежать повреждений сверла и поверхности рабочего стола. Остальные пазы на поверхности рабочего стола нужны для закрепления различных зажимных приспособлений.

Основание станка PROHHON-TBM-220 имеет прорези для закрепления тисков

Вертикальное перемещение сверла, закрепленного в патроне, осуществляется за счет рычажного механизма, приводимого в действие специальной рукояткой. Такая рукоятка, расположенная на боковой поверхности корпуса станка, специально подпружинивается, что обеспечивает ее автоматический возврат в исходное состояние после того, как воздействие на нее прекращается.

Электродвигатель на бытовых моделях питается преимущественно от электрической сети с напряжением 220 В. Он запускается и останавливается при помощи кнопочной станции. На отдельных моделях бытовых сверлильных станков, технические возможности которых позволяют нарезать внутреннюю резьбу, предусмотрен реверсивный запуск электродвигателя.

Самая полная инструкция по безопасности при работе с магнитным сверлильным станком

В процессе эксплуатации любых магнитных сверлильных станков крайне важно соблюдать ряд правил, касающихся безопасности пользователя. Главные из них:

Не используйте сверлильные станки в условиях повышенной взрывоопасности. Это правило не касается только пневматических моделей, таких как AirMaB 500.
Люди, имеющие определенные ограничения в возможностях, должны работать со станками на магнитной подушке только в сопровождении квалифицированных специалистов или инструкторов.
Подобные работы строго запрещены людям, имеющим кардиостимуляторы или иные медицинские импланты.
Использование магнитных станков детьми также строго воспрещается.
Каждый раз перед началом работ необходимо проверять станок на наличие видимых повреждений, которые могут повлиять на его функционирование

При наличии таких, начинать высверливание отверстий недопустимо.
Особое внимание рекомендуется уделить состоянию предохранительной цепи, а также переключателей.
Ремонтом оборудования должен заниматься исключительно уполномоченный квалифицированный специалист. Любая ошибка, допущенная мастером без соответствующих знаний, может обернуться травмой для пользователя.
Ремонтом в течение гарантийного срока могут заниматься только уполномоченные производителем организации

Детали с дефектами заменяют исключительно на оригинальные.
Ни в коем случае не оставляйте станок без присмотра во время работы.
Следите за тем, чтобы место работы было достаточно хорошо освещено. Уровень освещенности не должен быть ниже, чем 300 люкс.
Для сложных работ не рекомендуется использовать оборудование с низкой мощностью.
Храните устройство в сухом месте, в которое нет доступа у детей.
Защищайте оборудование от чрезмерного контакта с влагой.
Не пренебрегайте смазочными и охлаждающими составами.

Правила безопасности исключающие поражение током

Контакт с неизолированными проводами может быть травма опасен или даже смертелен. Поэтому соблюдайте следующие рекомендации:

• Не открывайте самостоятельно корпус станка.
• Не погружайте само оборудование или сетевую вилку в воду.
• В ходе работ используйте только сертифицированные для применения удлинители, сечение кабеля которых не менее 1,5 мм2. При этом периодически проверяйте их на целостность.
• При работе в среде с повышенной влажностью примите дополнительные меры безопасности.

Правила безопасности при работе и настройке сверлильного станка

Всем мастерам стоит помнить о следующих рекомендациях:

• Работа в защитных перчатках может быть опасна. Их затянет в рабочий механизм, что приведет к травме или даже потере пальцев.
• Перед началом сверления лучше убрать все свободно висящие на теле украшения, а также спрятать под шапочку длинные волосы.
• Перед ТО или сменой оснастки проследите за тем, чтобы станок был выключен и остановился. Чтобы избежать случайного запуска, лучше отключить технику от сети питания.
• Не кладите руки под станок в процессе работы. Для удаления стружки надевайте перчатки.
• При работе на высоте, а также в ходе сверлильных работ на вертикальных поверхностях и над головой, станок рекомендуется оснастить предохранительной цепью. Она не даст оборудованию упасть, если вдруг ослабнет или перестанет работать магнит.
• Не пренебрегайте проверкой качества фиксации оснастки.

Безопасность при работе под наклоном или на вертикальных поверхностях

Если вы собираетесь сверлить вертикально или под наклоном, а также над головой, то обязательно необходимо использовать предохранительную цепь. Это приспособление поможет застраховать оборудование от падения.

Не лишним также будет соблюдать следующие правила:

• Проверьте состояние цепи перед работой. На ней не должно быть следов повреждений. В противном случае откажитесь от использования аксессуара.
• Цепь должна быть максимально плотно расположена на рукояти станка.
• Перед началом сверления еще раз проверьте цепь и замок.

НС-12А станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Шпиндельный узел сверлильного станка нс-12а — самый сложный и точный узел в станке. Шпиндельный узел монтируется в шиндельной бабке. Основные детали шпиндельного узла:

• Шпиндель — вал, который вращается на 2-х радиально-упорных подшипниках внутри гильзы шпинделя;
• Гильза шпинделя (пиноль) — цилиндр, который смонтирован в шпиндельной бабке и имеет возможность осевого перемещения в пределах 100 мм.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Станки НС-12А позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Верхняя часть шпинделя имеет шлицы, для получения вращения от приемного шкива, нижняя часть имеет конус Морзе для крепления сверлильного патрона.

Шпиндель станка НС-12а получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне — 450, 710, 1400, 2500, 4500 об/мин.

Конец шпинделя — наружный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Основные параметры сверлильного станка нс-12а:

• Максимальный диаметр сверления: Ø 12 мм
• Наибольшая глубина сверления: 100 мм
• Наибольшая высота обрабатываемой детали: 400 мм
• Расстояние от оси шпинделя до колонны (вылет шпинделя): 200 мм
• Скорость вращения шпинделя: 450, 710, 1400, 2500, 4500 об/мин
• Мощность электродвигателя: 0,65 кВт
• Масса станка: 120 кг

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

Российский стандарт на укороченные конуса ГОСТ 9953

Конусы инструментов укороченные.

Российский стандарт на сверлильные патроны ГОСТ 8522

Патроны сверлильные трехкулачковые.

1. B7 — конус Морзе КМ0, D = 7,067 мм;
2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
7. B24 — конус Морзе КМ3, D = 23,825 мм;
8. B32 — конус Морзе КМ4, D = 31,267 мм;
9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Магнитный сверлильный станок (дрель) Вектор МС-36 – доступность

Лёгкая и недорогая отечественная модель дрели на магнитной подошве. Внедрена система MFSC, обеспечивающая надёжную фиксацию станка к неровным металлическим поверхностям. Встроен механизм контроля силы притяжения.

Снижена габаритная высота станка для работ в местах с ограниченным пространством. Предусмотрена конструкция подачи охлаждающе-смазывающей жидкости в зону резания. Надёжность работы обеспечена специальной намоткой ротора и механизмом защиты от перегрузки.

Плюсы:

• Компактные размеры, небольшой вес.
• Простота управления, охлаждение зоны обработки и сверла.
• Мобильность, комплектация кейсом.

Минусы:

Одна скорость без возможности регулировки.

Дрель на магнитном основании для работ с обычным спиральным сверлом или корончатым, типа HSS. Высокой производительности и глубине сверления способствует увеличенная мощность и повышенные обороты.

Подача сверла в зону обработки осуществляется посредством вращения рабочего колеса с тремя радиальными ручками. Степень нажима регулируется оператором. Защита от перегрева режущего инструмента и смазка производятся подачей специальной эмульсии в зону резания.

Плюсы:

• Прост в применении, охлаждение сверла.
• Высокооборотистый, достаточно мощный инструмент.
• Кейс для транспортировки и хранения.

Минусы:

Возможно, цена завышена.

Это интересно: Трансформаторы — разновидности, схемы обмотки

1 Классификация сверлильного оборудования

Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.

К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.

Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).

Всю номенклатуру универсального оборудования делят на:

• Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
• Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
• Горизонтально-центровальные и горизонтально-сверлильные.

Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.

Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.

Если перед нами агрегат с обозначением «Ф1» в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением «Ф2» – оборудование с прямоугольными и позиционными системами ЧПУ, с «Ф3» – числовой программный комплекс является контурным. А обозначение «Ф4» говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.

Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:

• деревообрабатывающий сверлильно-присадочный станок;
• инновационный магнитный сверлильный станок;
• многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.

О них обязательно будет рассказано в данной статье.

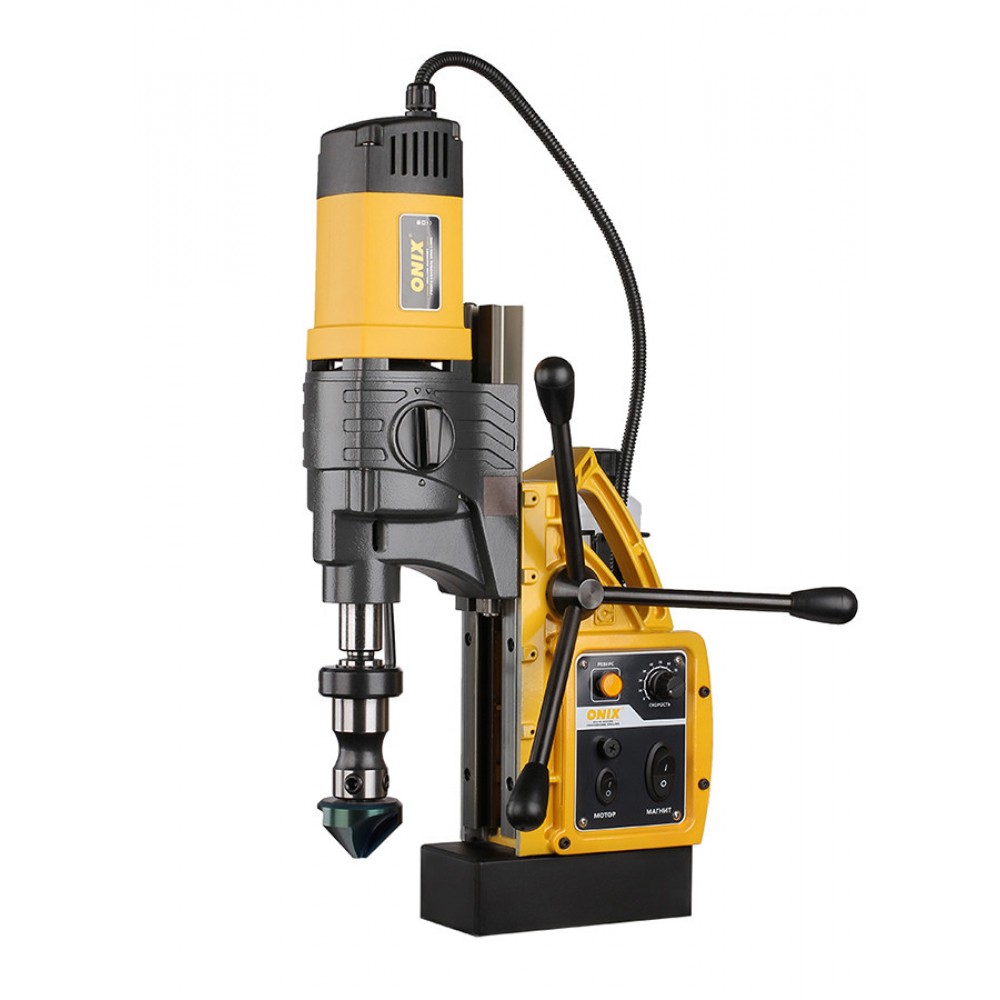

Магнитный сверлильный станок

Компактные и относительно лёгкие станки на магнитном основании незаменимы в процессе сборки металлоконструкций любой сложности. Позволяют работать в любом положении, сверлами и полыми фрезами.

5. Metabo MAG50 – от 113 772 рублей

Сверлильный станок на магнитной подставке, для сверления отверстий и нарезания резьбы в элементах металлоконструкций, непосредственно на месте сборки.

Из весомых плюсов – шпиндель для оснастки с конусом Морзе 2, реверс, хорошо зарекомендовавший себя двигатель Marathon с самоотключающимися при износе щётками, блок константной электроники для стабильного сверления при неравномерной нагрузке, общая эргономика.

В списке минусов – малое расстояние между подошвой и шпинделем; СОЖ подаётся самотёком и не может использоваться, если инструмент перевёрнут; не рекомендовано работать без сетевого стабилизатора.

Обращайте внимание на площадь магнита, которая контактирует с деталью – в идеале должно быть 100% перекрытие. Если подошва на треть или более свободна, то станок может отойти от детали в процессе сверления

Технические характеристики станка Metabo MAG50

Характеристика	Значение
Потребляемая мощность, кВт	1,2
Габариты оснастки, мм	Сверло кольцевое 50, спиральное 20; метчик М16
Привод (количество скоростей)	Шестерёнчатый (2)
Шпиндель / глубина сверления / частота вращения оснастки, версия / мм / об/мин.	МК2 / 160 / 100-250 и 200-450
Базовый патрон (посадочный размер)	Быстрозажимной (В16)
Габариты (вес), ДхШхВ (кг)	190х90х620 (12,7)

Видеообзор станка Metabo MAG50:

Как выбрать бюджетный магнитный станок для сверления

Если рассматривать вариант приобретения бюджетного сверлильного станка, оснащенного магнитным основанием, то стоит обратить внимание на две модели, представленные на отечественном рынке: Mab 100 от компании BDS и Витязь 40Р. Оба этих станка находятся в одной ценовой категории, обладают достойной функциональностью, надежностью и удобны в использовании

Две популярные модели магнитных сверлильных станков

Двигатель, которым оснащен станок Mab 100, имеет мощность 0,8 кВт, вращение инструменту он передает через одноступенчатый редуктор. Шпиндель станка может совершать рабочий ход на глубину до 80 мм. Магнитное основание установки имеет размеры 80х160 см. На станок могут устанавливаться инструменты спирального и корончатого типа, хвостовики которых выполнены в распространенном размере ¾ дюйма.

Технические параметры сверлильного станка BDS MAB 100

За счет использования в оснащении станка Витязь 40Р редуктора с возможностью реверсного хода функциональность данной модели несколько выше, чем у Mab 100. Использование такого редуктора позволяет применять данное оборудование для нарезания резьбы в отверстиях диаметром до 16 мм.

Реверсный редуктор – не единственное преимущество такого станка, на нем установлен более мощный двигатель (1,05 кВт), а его шпиндель может совершать рабочий ход на глубину до 150 мм. При использовании инструмента с коронками на данном станке можно сверлить отверстия диаметром 12–40 мм, а при применении спиральных сверл – 1–16 мм.

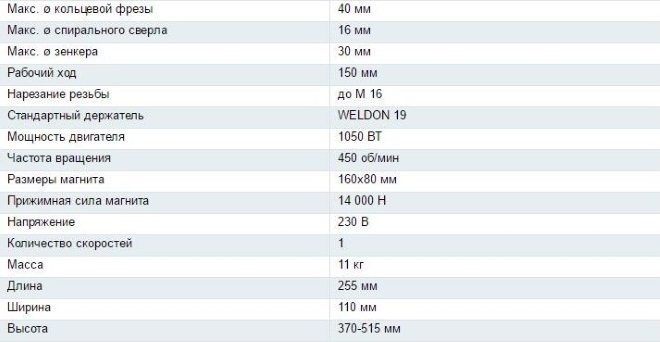

Технические характеристики магнитного сверлильного станка «Витязь-40Р»

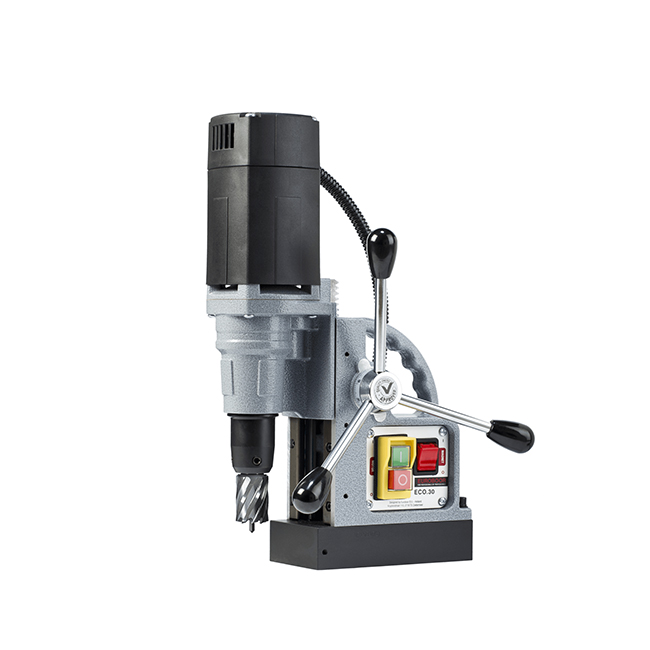

Магнитный сверлильный станок ЕСО.30 – самый лёгкий в своём классе

Самая лёгкая магнитная дрель среди аналогов. Обладает небольшими габаритными размерами, что позволяет обработку в «узких» местах. Этому способствует конструкция коробки передач. Сила магнитного притяжения достигает 1.2 тонн.

Мощный двигатель позволяет увеличить диаметр отверстий, получаемых классическим спиральным сверлом. Зона резания и режущий инструмент смазываются и охлаждаются СОЖ. Прочные и удобные рукоятки обеспечивают необходимую силу нажатия и скорость подачи сверла.

Плюсы:

• Неожиданно лёгкая и, одновременно, мощная магнитная дрель.
• Большая сила притяжения к обрабатываемому основанию.
• Мощность при компактных размерах.

Минусы:

Отрицательных характеристик потребителями не выявлено.

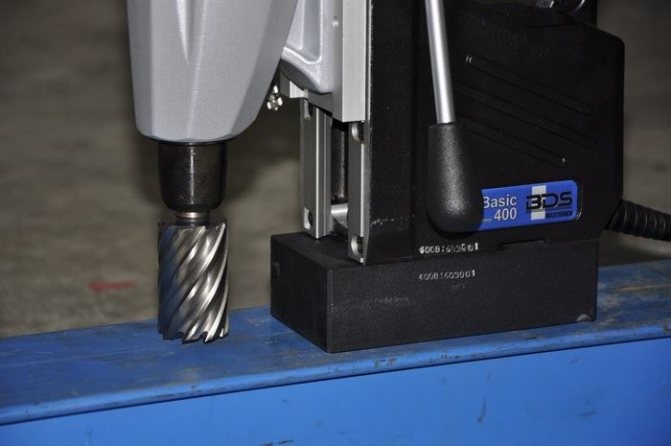

Конструкция и типы сверлильных установок на магнитном основании

Сверлильные станки, оснащенные стойкой с магнитным основанием, в зависимости от типа используемого привода основного движения, подразделяются на несколько категорий:

• электрические;
• пневматические;
• гидравлические.

Электрические станки с магнитным основанием относятся к наиболее распространенным. Используются такие установки в тех местах, где есть доступ к электрической сети и отсутствует взрывоопасная среда. Приводом такого станка, обеспечивающим вращение режущего инструмента, является электродвигатель, от мощности которого напрямую зависят функциональные возможности оборудования. Среди станков данного типа наибольшей популярностью пользуются компактные модели, вес которых не превышает 16 кг, а мощность двигателя составляет 0,75–1,4 кВт.

Сверлильный магнитный станок EBM-360 с питанием от встроенного аккумулятора

Пневматический сверлильный станок на магнитной плите – это оборудование, в котором режущий инструмент вращается за счет энергии сжатого воздуха. Работают с такими установками в тех местах, где нет доступа к электричеству, а также в тех случаях, где использование последнего просто недопустимо по требованиям безопасности (например, во взрывоопасной среде).

Элементы конструкции таких станков могут быть изготовлены из специальных сплавов, которые не дают искру, что значительно повышает безопасность данного оборудования.

Приводом магнитных станков гидравлического типа является гидромотор, который приводится в действие за счет давления специального масла. Такие станки, конструктивные элементы которых изготовлены из сплавов, не подверженных коррозии, используются при выполнении работ в условиях повышенной влажности или под водой.

Поскольку станки на магнитном основании применяют преимущественно для сверления отверстий в габаритных деталях значительной толщины, рабочий инструмент сильно нагревается в процессе работы. Для нейтрализации последствий сильного нагрева, который может привести к поломке инструмента, практически все модели магнитных станков оснащены эффективной системой охлаждения. В качестве рабочей жидкости в таких системах охлаждения чаще всего используется вода, которую заливают в специальную емкость. Подача воды в зону обработки осуществляется в автоматическом режиме, для чего в конструкции станка предусмотрены специальная трубка и компактный насос.

Устройство сверлильного станка на магнитном основании

Для защиты инструмента от поломки в экстренных ситуациях, а также для обеспечения безопасности оператора установки современные модели магнитных станков оснащаются предохранительными механизмами. Многие производители в качестве такого механизма используют проскальзывающие муфты, которые устанавливаются на редуктор оборудования. В тот момент, когда сверло или корончатая фреза застревают в обрабатываемой детали, разъединяются привод установки и узел, в котором зафиксирован инструмент.
