О шлифовальных станках с чпу

Шлифовальные станки.

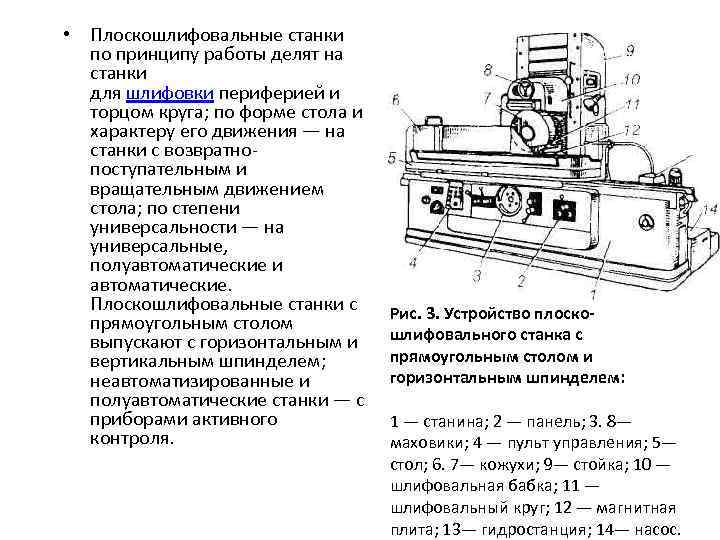

Такие станки, главным движением которых является вращение шпинделя шлифовального круга, позволяют обрабатывать детали с высокой степенью точности и чистоты. Обрабатываемая деталь закрепляется на станочном столе, который можно перемещать в разных направлениях при помощи микрометрических винтов. Материалом абразивного круга обычно служит карбид кремния или оксид алюминия, но для обработки закаленной стали применяется карбид бора, а для шлифования стекла и керамики – природный или синтетический алмаз.

Абразивный круг плоскошлифовального станка для обработки плоских поверхностей вращается на горизонтальной оправке над столом, на котором закреплена обрабатываемая деталь. Быстрое возвратно-поступательное перемещение стола в сочетании с более медленной поперечной подачей обеспечивает обработку всей поверхности детали. Цилиндрошлифовальные станки подобны токарным (существует шлифовальная оснастка и для токарных станков). Обрабатываемая деталь вращается, и быстро вращающийся абразивный круг приводится в контакт с ее наружной или внутренней цилиндрической поверхностью; иногда используются два круга, обрабатывающие обе поверхности одновременно. Бесцентровошлифовальный станок предназначен для высокоточной наружной обработки поверхностей стальных валов и труб. Деталь, вращающаяся между двумя подающими кругами и удерживаемая под шлифовальными, медленно подается, пока не будет пройдена вся длина детали. Фасонным шлифованием называется обработка поверхности шлифовальным кругом, имеющим сложный профиль (частично сферический, ступенчатый), который передается детали. Фасонный профиль поддерживается путем «алмазки» шлифовального круга.

О кругло-шлифовочных устройствах

В любых шлифовальных станках ЧПУ, наибольший производимый эффект достигается при обработке поверхностей одной установкой специальных многоступенчатых деталей, например:

• шпинделей закрепления заготовок;
• валов электрических двигателей;
• турбинных элементов;
• редукторов регулирования вращательных частот.

В таких случаях производительность значительно повышается при снижении дополнительного времени, которое предназначено для:

• устанавливания требуемых заготовок и снятия уже обработанных готовых изделий;
• переустановки с целью последующего обрабатывания шейки вала;
• необходимых измерений.

На этих кругло-шлифовальных числовых станках запрограммированная обработка различных многоступенчатых валов достигает конца при сокращении времени почти в 1,5-2 раза, если сравнивать их со станком обычного управления.

Шлифовальные станки.

Такие станки, главным движением которых является вращение шпинделя шлифовального круга, позволяют обрабатывать детали с высокой степенью точности и чистоты. Обрабатываемая деталь закрепляется на станочном столе, который можно перемещать в разных направлениях при помощи микрометрических винтов. Материалом абразивного круга обычно служит карбид кремния или оксид алюминия, но для обработки закаленной стали применяется карбид бора, а для шлифования стекла и керамики – природный или синтетический алмаз.

Абразивный круг плоскошлифовального станка для обработки плоских поверхностей вращается на горизонтальной оправке над столом, на котором закреплена обрабатываемая деталь. Быстрое возвратно-поступательное перемещение стола в сочетании с более медленной поперечной подачей обеспечивает обработку всей поверхности детали. Цилиндрошлифовальные станки подобны токарным (существует шлифовальная оснастка и для токарных станков). Обрабатываемая деталь вращается, и быстро вращающийся абразивный круг приводится в контакт с ее наружной или внутренней цилиндрической поверхностью; иногда используются два круга, обрабатывающие обе поверхности одновременно. Бесцентровошлифовальный станок предназначен для высокоточной наружной обработки поверхностей стальных валов и труб. Деталь, вращающаяся между двумя подающими кругами и удерживаемая под шлифовальными, медленно подается, пока не будет пройдена вся длина детали. Фасонным шлифованием называется обработка поверхности шлифовальным кругом, имеющим сложный профиль (частично сферический, ступенчатый), который передается детали. Фасонный профиль поддерживается путем «алмазки» шлифовального круга.

Полуавтоматический резьбошлифовальный станок

Полуавтоматическое устройство создается по определенному техническому соглашению. Соответствует стандарту качества. В работе станок зарекомендовал себя только с лучшей стороны. Полуавтоматический вариант прекрасно подходит для шлифовки внешних винтовых структур на изделиях. Сделаны для проведения профильной шлифовки, где дополнительно используются смазочно-охлаждающие средства.

В виде обычных шлифовальных кругов используются однониточные абразивные круги, назначенные для шлифования точных резьб (шлифует обе стороны впадины и ее основное дно). При необходимости, их можно заменить профильными кругами, изготовленными в определенном формате, где дополнительно при их изготовлении были использованы небольшие частицы из кубического нитрида бора. Шлифовка поверхности изделия на полуавтоматическом станке формируется по выбранной программе. Она может разрабатываться пользователем или создаваться при помощи автоматической системы управления. Дополнительную систему для управления станком можно заказать отдельно. Тем самым вы облегчите себе всю работу и увеличите производительность оборудования в несколько раз.

Область применения

Круглошлифовальные станки применяются для наружной обработки цилиндрических и конических деталей из черного и цветного металла методом продольного, врезного и глубинного шлифования в условиях единичного, серийного и массового производства в сфере металлургии, машиностроения на производственных участках в цехах предприятий. Также упомянутое оборудование нередко можно встретить в лабораториях и исследовательских подразделениях заводов и фабрик. Компактные круглошлифовальные станки активно используются в ремонтных мастерских, на станциях обслуживания транспортных средств, в гаражах. Помимо этого, агрегаты применяются в мастерских профессионально-технических учебных заведений, готовящих специалистов станочников.

Особенности круглошлифовальных станков

Конструкция оборудования включает в себя следующие элементы:

• станина;
• верхние и нижние столы;
• устройство для внутренней шлифовки;
• пиноль;
• крепления для шлифовальных кругов;
• передняя бабка;
• электрошкаф;
• механизм правки абразивного круга;
• пульт управления.

Мы предлагаем купить станок круглошлифовальный, который дает возможность с высокой точностью обрабатывать любые металлические поверхности. Примечательно, что рабочие столы этих агрегатов могут быть оснащены дополнительными ребрами жесткости для повышения прочности и получения возможности работы с крупногабаритными деталями, демонстрирующими значительную массу. Гидравлические системы подачи заготовок обеспечивают циклическую обработку деталей с минимальными временными затратами.

В каталоге нашей компании можно купить круглошлифовальный станок с направляющими скольжения, которые закрыты специальными кожухами для предотвращения загрязнения. По ним перемещаются столы, приводимые в движение ручным механизмом или гидравлической системой. Наличие откидного индикаторного устройства на передней части высокопрочной станины позволяет с высокой точностью контролировать перемещения стола. Сегментные самоустанавливающиеся подшипники, на которые монтируется шпиндель шлифовальной бабки, обеспечивает жесткость опоры и повышенную точность вращения.

, поставляющая заказчикам из России и ближнего зарубежья оборудование для обработки металлических деталей, дает клиентам возможность купить станок круглошлифовальный с электроблокировкой двигателя шлифовальной бабки, защищающей оборудование от перегрузок. Примечательно и то, что наклонная рабочая поверхность агрегата помогает перемещать заднюю и переднюю бабки без потери соосности. В качестве инструмента для абразивной обработки деталей применяются шлифовальные круги различной зернистости и твердости. Для их правки используются специальные устройства с твердосплавными дисками.

Преимущества круглошлифовальных станков

Мы советуем посетителям купить круглошлифовальный станок, демонстрирующий такие плюсы, как:

• безопасность в использовании при соблюдении всех правил работы с оборудованием;
• автоматическая система смазки шпиндельных бабок, снижающая износ и увеличивающая срок эксплуатации шпинделей;
• система, дающая возможность регулировать скорость продольной передачи без рывков;
• ускоренная подводка и отведение шлифовального круга для экономии времени и увеличения производительности;
• высокая надежность в применении, обусловленная безупречным качеством комплектующих, из которых собираются круглошлифовальные промышленные станки;
• наличие эффективной системы охлаждения, позволяющей снижать температуру шлифовального круга в ходе вращения и продлевающей срок его использования;
• гидравлическое или ручное (механическое) высокоточное перемещение рабочих столов и шпиндельных бабок;
• устойчивость формы рабочей зоны при колебаниях нагрузки;
• приспособления, обеспечивающие быстрый съем фланцев и при необходимости их замену;
• наличие брызгозащитных щитков, предохраняющих попадание загрязненной металлическими частицами жидкости на одежду оператора;
• возможность установки магнитных сепараторов или бумажных фильтров для охлаждающей шлифовальный круг системы;
• надежные и долговечные электрические двигатели, умеренно потребляющие электроэнергию;
• стабильное качество обработки;
• ремонтопригодность и возможность замены узлов.

Внутришлифовальные станки с ЧПУ и ЧУ

Особенности внутришлифовальных станков с ЧПУ и ЧУ Jainnher:

• База станка выполнена из высококачественного чугуна FC30.
• Конструкция станка для дополнительной прочности усилена ребрами жесткости.
• Шпиндельная бабка наклоняется для шлифования конических поверхностей на +8° и -8°.
• Для защиты от вибраций применяется фиксирующий стержень двигателя.
• Точное позиционирование при подаче осуществляется благодаря прецизионному шариковому винту от серводвигателя через редуктор.
• Натяжение ремня автоматически регулируется по массе двигателя.
• Гидросистема станка отличается низким уровнем шума при работе и высокой надежностью.
• По требованию внутришлифовальные станки с ЧПУ и ЧУ могут быть оборудованы устройствами для торцевого шлифования.

Внутришлифовальные станки с ЧПУ JHI-150CNC

Внутришлифовальные станки с ЧУ JHI-150NC

Внутришлифовальные станки с ЧУ JHI-3012NC

Какие бывают системы программного управления станками ЧПУ?

Устройства с ЧПУ отличаются между собой системой программного управления. Производятся устройства с двумя видами управления — позиционным и контурным.

Позиционное управление отличается от второго тем, что движение рабочих элементов осуществляется в заданной точке, при этом направление движения не задается. В итоге система устройства с ЧПУ автоматически будет искать короткий путь между точками.

Для устройств с ЧПУ контурного управления рабочие элементы перемещаются по определенной траектории и с определенной скоростью. Так, достигаются нужные характеристики обрабатываемого контура.

Какая из этих систем лучше, сказать нельзя. Ведь чтобы обработать сложную фасонную поверхность, нужно использовать контурную систему с ЧПУ, а чтобы просверлить или развернуть ее, идеально подойдет изделие с позиционным управлением.

Также существует адаптивное программное управление. Оно позволяет в автоматическом режиме приспособить изделие к меняющимся условиям технологической обрабатывающей системы.

Круглошлифовальные станки

Основное предназначение этого типа станков – окончательная обработка металлических изделий различной формы методом продольной и врезной шлифовки. Характерной особенностью круглошлифовальных агрегатов является высокая точность выполняемой работы.

Универсальный круглошлифовальный станок

Устройство такого агрегата любой модели и марки представляет собой основной рабочий стол, расположенный в горизонтальном положении, который служит для фиксации обрабатываемой заготовки в патроне. На вертикальном же расположена шпиндельная бабка, в которую устанавливается абразивный инструмент по металлу. Оператор может обслуживать станок как своими руками, так и с помощью программного управления, в том случае, если агрегат снабжен ЧПУ.

Процесс обработки изделия на круглошлифовальном оборудовании состоит из нескольких этапов:

• фиксация изделия в патроне, которую мастер производит своими руками;
• настройка требуемого положения шлифовального круга относительно детали в начальный момент;
• старт вращательно-поступательного движения изделия относительно горизонтальной оси;
• снятие верхнего слоя с изделия с последующим смещением инструмента на глубину обработки по металлу.

На круглошлифовальном агрегате можно выполнять операции как чернового, так и чистового шлифования. Определяющим моментом для этого является скорость вращения инструмента. Кроме того, несложно приобрести и настольный станок такого типа, а для специалиста не составит труда сделать его своими руками.

О типах шлифовальных устройств

Обычно системы с числовым запрограммированным управлением устанавливают на устройства такого типа:

• плоско-шлифовальные для обрабатывания обычных плоскостей;
• кругло-шлифовальные устройства, для шлифовки коленчатых валов;
• внутришлифовальные станки для профильной шлифовки отверстий;
• точильно-шлифовальные, для затачивания инструментов станочного и ручного типа, зачистки деталей, обработки сварных или простых конструкций;
• контурно-шлифовальные;
• заточные, для слесарных работ, типа снятия фасок, заусенцев, затачивания любых инструментов, вплоть до заточки фрез разного вида и сверл;
• бесцентрово-шлифовальные виды устройств, для врезной и непрерывно-сквозной шлифовки.

О технических особенностях некоторых устройств с ЧПУ

Изготовление подобных станков для работ по шлифовке бывает связано с определенными сложностями, которые характеризуются такими техническими факторами:

• с одного боку, необходимо добиваться хорошего качества и довольно высокой точности шлифовальных работ, с наименьшим рассеиванием по размерам кругов;
• с другого, необходимо учитывать погрешность в точных размерах шлифовального рабочего круга, зависимые от его износа.

В таких случаях требуется, чтобы на подобном шлифовальном станке ЧПУ, имелись специальные механизмы для автоматического компенсирования изнашиваемости этого инструмента. Подобные механизмы призваны компенсировать (возместить):

• некоторую деформацию;
• небольшую погрешность в температурном режиме;
• изменения в припусках, допустимых на обрабатываемых заготовках;
• любые погрешности станочных приспособлений по заданным координатам.

Обычно для шлифовочного типа устройств употребляют специальные системы CNC (от англ. ЧПУ), управление которыми реализовывается по ординатам от 3 до 4. А если в станках задействовано несколько шлифовочных кругов, то такое управление будет производиться по 5-6-8 разным ординатам. Причем взаимодействие оператора со встроенной системой ЧПУ часто производится в режиме диалога при помощи дисплея. К тому же для повышения надежности такие системы обустраиваются специальными диагностическими модулями.

Шифр станков токарной группы

При обозначении шифра станков токарной группы, первая цифра 1 указывает группу станков. Вторая цифра указывает тип токарного станка. Последующие цифры, как правило, показывают технологический параметр станка, а именно: максимальный диаметр обрабатываемой детали, высоту центров и др. Буква после первой или второй шифры может символизировать поколение станка, завод-изготовитель или модификацию. Буква, поставленная в конце цифрового шифра, может указывать на усовершенствование базовой модели или на класс точности станка.

Приведем несколько примеров обозначения моделей токарных станков.

1К62 — цифра 1 — группа токарных станков; 6 — токарно-виноторезный; 2 — высота центров, дм; буква К — поколение.

1A616 — цифра — группа токарных станков; 6 — токарно-винторезный станок; 16 — высота центров, см; А — поколение.

1Б811— цифра 1 — группа токарных станков; 8 — токарно-затыловочный; 1 — технологический параметр, определяющий размеры обрабатываемых заготовок; Б — поколение.

16К20П — цифра 1 — группа токарных станков; 6 — токарно-винторезный; 20 — высота центров, см; К — поколение; П — класс точности — повышенный.

Следует отметить, что в шестой тип станков входят токарно-винторезные, в восьмой— токарно-затыловочные станки. В станкостроении больщинство изготовляемых металлорежущих станков, в том числе и токарных, выпускается по государственным стандартам; в которых главные параметры отвечают нормальным или размерным рядам. Под размерным или нормальным рядом понимают группу однотипных станков, состоящих в основном из унифицированных узлов и деталей, каждый из которых предназначен для обработки деталей определенных размеров,

Размерные ряды (типоразмеры) универсальных токарно-винторезных станков и двухстоечных токарно-карусельных станков приведены в табл. 1.

Таблица 1.

Из таблицы видно, что основным параметром, определяющим типоразмеры станков, приняты размеры устанавливаемой детали. При этом каждый последующий типоразмер станка дает возможность обрабатывать деталь, имеющую диаметр в 1,26 раза больше, чем у предыдущей детали. Таким образом, у универсальных токарно-винторезных и карусельных станков установлен знаменатель размерного ряда — 1,26. Другими словами, ряд чисел 250; 320; 400; 500; 630; 800; 1000 (2300; 3200; 4000; 5000; 6300; 8000) образуют геометрическую прогрессию со знаменателем 1,26.

Наибольшая высота устанавливаемой детали у карусельных станков изменяется также по закону геометрической прогрессии со знаменателем равным — 1,26: 2000, 2500, 3200. Наличие двух закономерно изменяющихся основных параметров: наибольшего диаметра устанавливаемой детали и ее высот дает возможность также закономерно изменять и другие технические характеристики станка: мощность главного привода, масса устанавливаемой детали и др..

По степени специализации все станки подразделяют на универсальные, специализированные и специальные.

Универсальные — это станки, на которых возможно выполнение различных операций на деталях широкой номенклатуры.

Специализированные — это станки, на которых возможно выполнение ограниченного числа операций на деталях одного наименования.

Специальные это станки, предназначенные для выполнения ограниченного числа операций на детали, одного типоразмера.

О типах шлифовальных устройств

Обычно системы с числовым запрограммированным управлением устанавливают на устройства такого типа:

• плоско-шлифовальные для обрабатывания обычных плоскостей;
• кругло-шлифовальные устройства, для шлифовки коленчатых валов;
• внутришлифовальные станки для профильной шлифовки отверстий;
• точильно-шлифовальные, для затачивания инструментов станочного и ручного типа, зачистки деталей, обработки сварных или простых конструкций;
• контурно-шлифовальные;
• заточные, для слесарных работ, типа снятия фасок, заусенцев, затачивания любых инструментов, вплоть до заточки фрез разного вида и сверл;
• бесцентрово-шлифовальные виды устройств, для врезной и непрерывно-сквозной шлифовки.

Особенности и предназначение профилешлифовальных станков по металлу.

Высокоточные профилешлифовальные станки с ЧПУ применяются в комплексном шлифовании поверхностей заготовок с криволинейной образующей в автоматическом режиме.

Мощности для профильной обработки оснащается современными ЧПУ и дополнительными устройствами контроля шлифования.

Взаимодействие элементов оборудования обеспечено инновационной системой управления на базе ПО Fanuc.

Выбирая в качестве рабочих машинн профилешлифовальные станки с ЧПУ по металлу компании Okamoto – вы получаете эталонное оборудование высокоточного шлифования с массой преимуществ:

• Собственные комплектующие;
• Точнось до 0,6 мкм;
• Высокая скорость обработки;
• «Многопрофильность» шлифовальных машин: применение во многих отраслях промышленности;
• Простая система ЧПУ (управление одновременно по двум координатам).

Прочие группы

Зубообрабатывающие агрегаты входят в категорию станков, служащих для обработки шлифовальных и прочих зубьев. Класс фрезерных манипуляторов в качестве режущего инструмента использует фрезы различной конфигурации и диаметра.

Строгальные версии обобщены одним общим признаком: процесс производится методом прямолинейного возвратно-поступательного движения. Еще одна специфическая категория — разрезка и распиловка катаных заготовок (швеллеров, уголков, подобных материалов). Также в классификации станков выделяют следующие вариации:

• протяженные модели, в которых применяется многолезвийный инструмент (протяжка);
• версии, направленные на обработку резьбовых соединений и ее изготовление;
• вспомогательные агрегаты, включающие в себя большинство опций, которые имеют вышеуказанные устройства.

Ногтевой принтер

Стоимость: 40-100 тыс. рублей

Один из популярных станков в индустрии красоты, это ногтевой принтер. Такие аппараты позволяют печатать на ногтях любые картинки или фото, которые загружены в базу принтера. Принтер для печати на ногтях работает по принципу устройства с ультрафиолетовой лампой. Это означает, что печать идет по поверхности, на которую нанесен специальный раствор. Вся процедура с подготовительными процедурами занимает примерно 30 минут.

Хотя рекламные ролики в интернете порой очень красочны и заманчивы, перед покупкой ногтевого принтера обязательно почитайте отзывы о нем от реальных покупателей. Подводных камней у таких устройств на практике оказывается предостаточно. Например, клиенты должны ровно и параллельно земле держать палец — а они этого не могут. Либо из-за арочной формы ногтя рисунок оказывается совсем не таким, как на шаблонном изображении. Либо на качество рисунка влияет форма пальца и толстая подушечка. Либо при нанесении полноразмерных изображений на кожу попадает краска, которая не стирается неделями — для мастеров маникюра отпустить человека с грязными и заляпанными пальцами как-то выходит странно. К тому же не стоит забывать, что ногтевой принтер — это устройство это довольно дорогое, для которого требуется периодически приобретать картриджи с краской. Так что некоторые владельцы со временем понимают, что игра не стоит свеч, а рисунки проще клеить в виде слайдеров.

Также стоит помнить, что печать на ногтях — это далеко не полная замена услуг маникюра, а лишь финальный их виток. То есть рисунок печатается на ногтях уже после классического обрезного и аппаратного маникюра в качестве замены обычному лаку, гелю или лечебному препарату. Соответственно, услугу можно предлагать как дополнительную в существующем маникюрном салоне, либо открыться в формате островка ТЦ, делающего акцент на печати на ногтях, но оказывающего и прочие маникюрные услуги.

Листогиб своими руками

Чтобы не тратить деньги на покупную модель, можно собрать гибочный станок для листового металла своими руками. Изначально нужно рассчитать размеры, нарисовать чертеж, подготовить расходные материалы, инструменты.

Листогиб своими руками

Подготовка и оборудование

Чтобы сделать конструкцию своими руками, нужно подготовить:

• металлические швеллера;
• уголки, зависимо от длины рабочей части;
• дверные петли;
• арматуру или трубы малого диаметра для изготовления ручек;
• металлический лист, прутья для создания каркаса;
• деревянный брус.

Из инструментов нужна болгарка, сварочный аппарат, щётка по металлу.

Этапы сборки

При изготовлении самодельного станка для гибки листового металла своими руками нужно:

1. Нарисовать чертёж конструкции. Обозначить размеры, подвижные элементы.
2. Изготовить каркас с устойчивыми ножками из швеллеров, металлических прутьев. На рабочем столе закрепить лист металла. Всё скрепляется сварочным аппаратом. Швы зачищаются щёткой, покрываются антикоррозийным составом.
3. Закрепить уголки параллельно друг другу. Соединить их петлями. Это подвижный элемент, который нужно закрепить на рабочем столе.
4. На одном из уголков нужно наварить трубки, которые будут выполнять роль ручек.

Гибочные машины применяются для изгибания металлических листов под разными углами. Чтобы не покупать дорогое оборудование, можно собрать его самостоятельно. Для этого нужно рассчитать габариты листогиба, подготовить материалы, провести сборку.

Листогиб своими руками. Профессиональный

Особенности программирования станков

Чтобы использование токарных станков, оснащенных системой ЧПУ, было максимально эффективным, необходимо тщательно разработать технологический процесс обработки, а также составить программу, которая будет управлять работой оборудования. При решении этих вопросов надо учитывать ряд важных параметров: необходимость увязки систем координат оборудования, расположения на нем обрабатываемой заготовки и исходного положения рабочего инструмента с его дальнейшими перемещениями, которые он должен автоматически совершать в процессе работы.

Принцип числового программного управления токарным станком

При составлении программы для такого станка принимают во внимание, что рабочий инструмент перемещается по координатным осям обрабатываемой детали, которая находится в неподвижном состоянии

Что важно, он перемещается в прямолинейном направлении по осям, параллельным осям обрабатываемой заготовки

При составлении такой программы придерживаются следующего алгоритма.

• Технологический процесс делится на три этапа: черновая, чистовая и отделочная обработка. Чтобы повысить производительность выполнения работ и снизить их трудоемкость, черновые и чистовые операции стараются объединить.
• Чтобы минимизировать погрешности фиксации и базирования обрабатываемой детали, ее технологические и конструкторские базы совмещают по определенным правилам.
• Полную обточку детали желательно выполнить с минимальным количеством ее установок.
• Необходимо придерживаться рационального подхода к вопросам обработки заготовок. Это предполагает, к примеру, обточку частей цилиндрических и конических заготовок с небольшой жесткостью только после того, как выполнена обработка их участков, отличающихся достаточной жесткостью.

В технологическом процессе, который предполагает использование для обработки токарных станков, оснащенных ЧПУ, под отдельной операцией понимается обработка, выполняемая на одном станке. При этом такие операции могут разделяться на отдельные переходы, подразделяемые на самостоятельные проходы.

Существуют определенные правила разработки программ последовательности работы с обрабатываемой заготовкой, придерживаясь которых можно обеспечить высокое качество готового изделия. В соответствии с этими правилами, в компьютерной программе для токарного станка задаются следующие параметры: число переходов и проходов, общее количество установок, вид обработки, которой подвергают заготовку, количество режущих элементов и их типоразмеры. Если технические возможности оборудования позволяют, то желательно все инструменты, участвующие в работе, помещать в один резцедержатель.

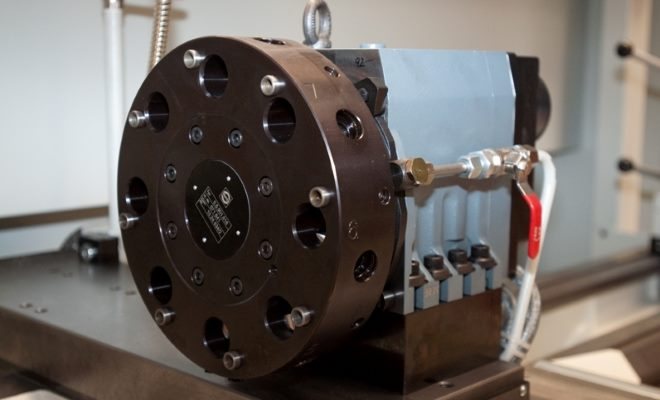

Револьверная головка SAUTER для токарного станка с ЧПУ

Но не всегда резцедержатели агрегата позволяют установить в них все элементы, которые участвуют в обработке. В таких случаях, не являющейся большой редкостью, в управляющей программе предусматривают приостановку работы, которая необходима для замены инструмента. Кроме того, при использовании таких станков можно разбить процесс обработки на несколько частей, чтобы не приостанавливать его для замены инструмента. Большая часть моделей токарных станков с системами ЧПУ оснащена резцедержателями, в которых можно зафиксировать ограниченный набор режущих инструментов. В большинстве случаев для работы таких устройств используют инструмент, оснащенный многогранными режущими пластинами. Чтобы быстро привести его в порядок, если режущая грань износилась, достаточно просто повернуть пластину и продолжить работу.

Среди наиболее распространенных инструментов, которыми оснащаются токарные агрегаты с ЧПУ, можно отметить следующие: для растачивания — резцы, режущие пластины которых наплавлены или закреплены механическим способом; для нарезания резьбы — трехгранные сборные резцы; для обработки отверстий и выполнения подрезки — ромбические резцы с твердосплавными пластинами. Все инструменты устанавливаются в резцедержателе в той последовательности, в которой они участвуют в обработке. Точкой отсчета, задаваемой в компьютерной программе управления, является закругление при вершине резца или сама его вершина.

Токарный станок с ЧПУ DMTG модель CKE6150Z

Виды резьбошлифовальных станков

Самыми популярными среди универсальных станков считаются модели, сделанные в советское время. Они до сих пор пользуются спросом и исправно работают.

Такие модели, как ММ582, 5822, 5822М используются в промышленности. 5822М является модификацией 5822. Предназначен для шлифовки цилиндрических, конических, фрезерных, калиброванных, зигзагообразных форм. Может использоваться для обработки многозаходных накатных роликов, винтов и т. д.

Станок имеет дополнительное устройство, необходимое для создания внутренней резьбы и профильных зубьев на рейке. Частота вращения круга рассчитана вести шлифовку на скорости 25-50 м/с. Станок работает автоматически. Это упрощает управление главным движением механизма, а регулировка перемещения шлифовальных бабок компенсируется. Модель предназначена для работы на крупных производствах.

Схема кинематическая резьбошлифовального станка 5К822В

Кинематическая схема резьбошлифовального станка 5к822в

1. Схема кинематическая резьбошлифовального станка 5К822В. Смотреть в увеличенном масштабе

2. Схема кинематическая резьбошлифовального станка 5К822В. Смотреть в увеличенном масштабе

• I — подмоторная плита привода изделия
• II — механизм поворота шлифовальной бабки
• III — привод перемещения алмазов (вручную)
• IV — механизм перемещения алмазов
• V — универсальный правильный прибор
• VI — привод подачи правящих устройств
• VII — редуктор привода изделия
• VIII — привод изделия
• IX — звено увеличения шага
• X — гитара шага
• XI — передняя бабка
• ХII — привод механизма затылования
• XIII — гитара затылования
• XIV — редуктор кулака затылования
• XV — механизм поперечной подачи
• XVI — маховик поперечной подачи
• XVII — механизм конусного шлифования
• XVIII — шпиндель шлифовального круга
• XIX — шлифовальная бабка
