Как сделать тиски для верстака своими руками

Разновидности и преимущества

Заводские модели тисков делаются универсальными, поэтому не всегда могут хорошо зафиксировать абсолютно любую деталь. А также они имеют большую массу и габариты. Тиски, собранные своими руками, можно сделать наиболее удобными для выполнения определенного вида работ. Это поможет увеличить эффективность труда и уменьшит затраты времени.

Любой мастер, который постоянно работает в своей мастерской, знает, что тяжело обойтись без такого инструмента как хорошие тиски. Такое зажимное устройство помогает выполнять разные операции с изделиями из древесины, пластика и металла. Применение тисков может гарантировать эффективность и хорошую точность при выполнении различных видов работ. А также обеспечит безопасность человека. Когда нет возможности купить заводскую модель такого приспособления, то ее довольно просто сделать самостоятельно. На эту операцию уйдет мало сил и времени.

Самодельные тиски принято разделять на такие виды:

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

• отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
• отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
• ходовая гайка с диаметром резьбы М16;
• ходовой винт с диаметром резьбы М16;
• вороток, за счет которого ходовому винту будет сообщаться вращение;
• передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
• отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
• две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

• шпильки – 2 штуки;
• гайки – 4 штуки;
• доски – 3 штуки.

Последовательность работы:

1. Доски вырезают необходимого размера.
2. В неподвижной и подвижной частях сверлят по два отверстия.
3. На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
4. На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
5. Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
6. Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Как самостоятельно сделать столярные тиски

Практически любому домашнему мастеру приходится иметь дело с обработкой деревянных изделий. Необходимость в такой обработке может быть связана как с изготовлением различных деревянных конструкций, так и с ремонтом уже имеющихся. Выполнять эту работу, используя подручные приспособления с металлическими зажимными элементами, не только неудобно, но и чревато повреждением поверхности деревянной детали, появлением на ней вмятин и трещин. Именно поэтому для деревянных изделий лучше всего использовать столярные тиски. Сделать их своими руками тоже несложно.

Самодельные тиски с деревянными направляющими

Простейшая конструкция состоит из следующих элементов:

• корпуса из массивного деревянного бруска, который также служит неподвижной зажимной губкой;
• подвижной губки из деревянного бруска;
• цилиндрических направляющих из металла, по которым будет перемещаться подвижная губка;
• ходового винта, обеспечивающего перемещение подвижной губки;
• воротка, посредством которого ходовому винту сообщается вращение.

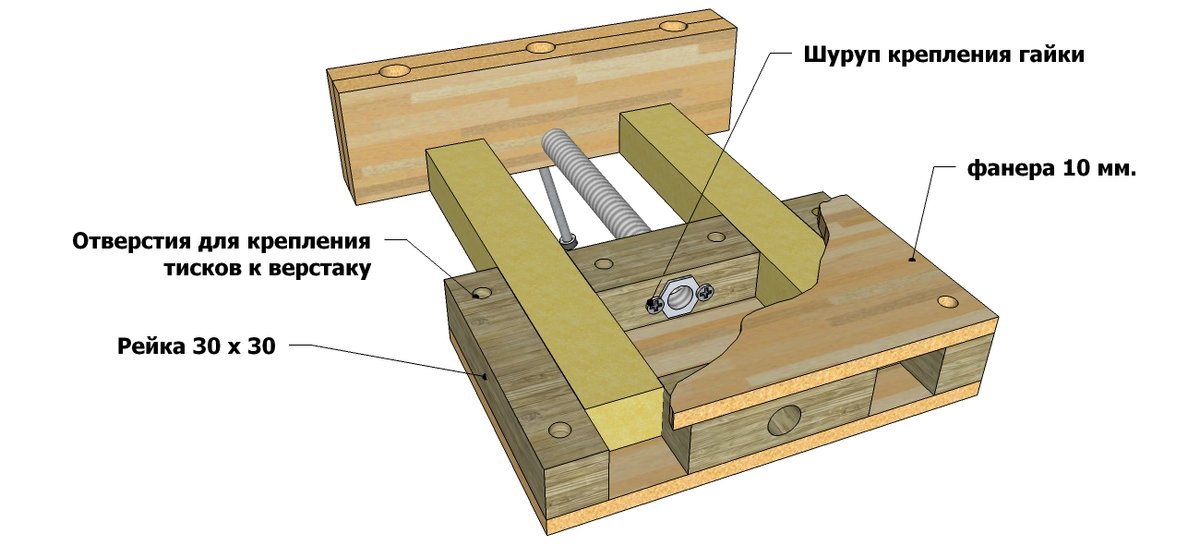

Устройство столярных тисков

Корпус таких тисков, на котором фиксируются металлические направляющие, крепится на поверхности верстака при помощи длинных шурупов или болтов. И в корпусе, и в подвижной губке зажимного приспособления необходимо сделать три отверстия – для направляющих и ходового винта. Сверлить такие отверстия лучше всего одновременно в обоих брусках, чтобы они были расположены точно относительно друг друга.

Закрепление тисков снизу верстака

После того как направляющие будут зафиксированы в корпусе, на них надевается подвижная зажимная губка. Затем в центральное отверстие обоих брусков вставляется винт, на который с обратной части корпуса навинчивается гайка. На второй конец винта, который выступает за переднюю поверхность подвижной губки, необходимо также навернуть и приварить гайку. Чтобы закрепить на переднем конце ходового винта вороток, в винте просверливается отверстие соответствующего диаметра (или к нему приваривается гайка).

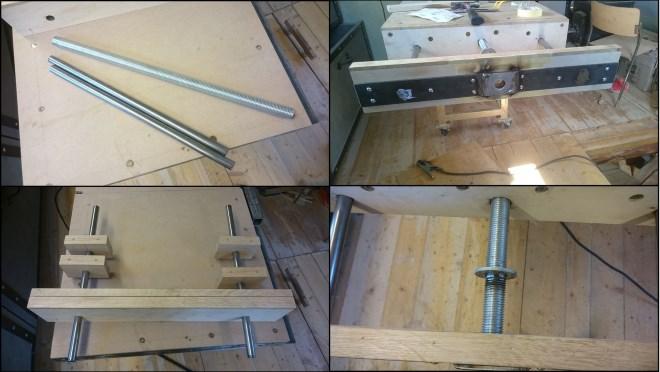

На фото показан принцип сборки таких тисков

Действуют такие тиски следующим образом: вращаясь, ходовой винт вкручивается в гайку, зафиксированную на обратной части опоры, тем самым притягивая к ней подвижную зажимную губку.

Тиски закреплены на верстаке и готовы к работе

Классический вариант самодельных настольных тисков

Из великого множества слесарных тисков, рекомендуемых к изготовлению своими руками, мы выбрали вариант наиболее близкий к классической схеме, но по некоторым параметрам превосходящий тиски заводского изготовления.

По фотографии четко угадываются стальные детали, практически всегда без особого труда подбираемые на ближайшем вторчермете:

стальная пластина 200 х 200 толщиной 3 – 6 мм (можно и толще); 2 швеллера (120 мм – наружный, 100 мм – внутренний) длиной соответственно 160 мм и 300 мм, в вашем случае размеры могут быть и другими в зависимости от длинны ходового винта; стальные уши от какой-нибудь крупногабаритной емкости; 2 изношенных токарных резца; пруток для воротка, в данном случае кусок арматуры; винт или шпилька, соответствующего прутку диаметра, и 2 гайки; 2 шайбы, диаметром, соответствующим диаметру ходового винта; винтовая пара – любая из описанных (в этом случае – заказанная токарю), длиной 335 мм; мощная пластина для крепления ходового винта.

Slesarnye-tiski-16

Slesarnye-tiski-17

Slesarnye-tiski-19

Ходовой винт с обеих сторон от пластины отделяется шайбами, одна из которых со стороны резьбовой части прихвачена к нему сваркой, хотя при таком диаметре можно закрепить ее при помощи шплинта или стопорного кольца. Тогда этот узел будет полностью разборным, что явно лучше из соображений ремонтопригодности.

Рукоятка с одной стороны глушится приваренной гайкой, а со второй стороны делается разборной, после приваривания к ней резьбы от винта соответствующего диаметра.

Гайка от винтовой пары приваривается к пластине основания заподлицо со 120-м швеллером.

Для нормального вхождения внутреннего швеллера с закрепленным на нем ходовым винтом, его ребра нужно слегка обработать напильником.

Уши с приваренными к ним губками, изготовленными из обрезанных токарных резцов, нужно позиционировать при ввинченном ходовом винте. Так они займут точное место. Можно даже губки скрутить вместе мягкой проволокой, обеспечив идеальное их взаиморасположение.

Также можно до этого нанести на них насечку при помощи угловой шлифмашинки с диском для резки металла.

За счет такого крепления губок, а именно формы крюков и расстояния между ними, в таких тисках можно крепить нестандартные детали, расширенные к низу.

Да и максимальная толщина обрабатываемых в этих тисках заготовок весьма внушительна. А уж о ремонтопригодности такой оснастки и говорить не приходится – сами видите.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Главная » Инструменты и оборудование » Ручной инструмент

Особенности конструкции

Начинать самостоятельно непростой процесс по изготовлению слесарных тисов в домашних условиях имеет практический смысл из-за достижения больших преимуществ. Такой необходимый инструмент:

• пригодится всем, кто увлекается творчеством по металлу – столярным, слесарным делом;
• понадобится в квартире, на даче, в своем доме;
• позволяет выполнять с высокой точностью разные работы – обработку поверхностей, удаление заусениц, сверловку, снятие фасок и прочее.

Дополнительная мотивация изготовления слесарных тисков своими руками – экономия средств. Готовые изделия, которые продаются в магазинах, стоят дорого.

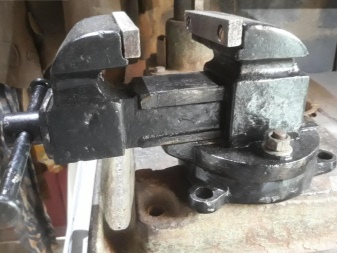

Слесарные тиски, установленные в различных заводских мастерских, состоят из конструкционного чугуна (станина) и инструментальной стали (упорный винт, ручка, прижимные губки, болты, гайки и прочие крепежи). В силу технологических и объективных сложностей изготовить нужный инструмент для дома из перечисленных выше сплавов не представляется возможным. Поэтому домашним умельцам приходится искать альтернативу, выбирая конструкцию, где применение чугуна необязательно.

Чтобы понимать, как сделать мощные слесарные тисы без постороннего участия для собственных нужд, человек должен знать устройство стандартных образцов, установленных на заводах, фабриках, а также специфику работы таких приспособлений. Конструкционно слесарные тиски состоят из нескольких основных частей:

• основание;
• подвижная и неподвижная губки;
• параллельные сменные пластины;
• упорный и прижимной винты;
• внутренняя гайка;
• ручка.

В популярных моделях заводских тисков предусмотрен механизм поворота на определенное количество градусов. Для домашних модификаций он не представляет большого интереса, поэтому народные умельцы, изготавливающие тиски для собственных потребностей, обходятся без такого распространенного усовершенствования.

Мастер перед началом требуемых действий при помощи длинной ручки отводит назад подвижный механизм со сменной металлической пластиной. Далее вставляет в образовавшийся зазор деталь, заготовку и начинает закручивать мобильную часть тисков до упора, с зажимом, прилагая характерные усилия.

Регулирование слесарных тисков вперед/назад при помощи подвижной губки осуществляется за счет длинного винта с дюймовой или трапецеидальной резьбой, с крупным шагом, который последовательно движется внутри неподвижной гайки, установленной в корпусе. Поворот механического устройства выполняется после ослабления прижимного винта и осуществляется мастером посредством необходимых усилий.

Некоторые мужчины с целью экономии финансов и личного времени изготавливают миниатюрные слесарные тиски из подручных инструментов. Наиболее известный вариант несложного приспособления, используемого в домашних условиях, – усовершенствование плоскогубцев. В прижимных губках сверлится сквозное отверстие, нарезается резьба. В подготовленное отверстие с одной стороны вкручивается болт, а с другой – накручивается гайка. В процессе работы деталь вставляется между губок и зажимается парой болт/гайка. Трудно доказать все преимущества мобильной конструкции, потому что для достижения комфорта и безопасности все-таки лучше использовать стационарные тиски.

Совершенствуем мини

Современные мини-тиски особо не усовершенствуешь, но, если вам попадутся или уже есть старые советские (напр., поз. А на рис. справа):

Их функционал можно значительно расширить таким образом:

Высверливается (осторожно, не до конца!) развальцовка хвостовика установочного винта, удерживающая тарелку установочного зажима. Высверливать нужно дрелью короткими «тычками» наискось с разных сторон.
Тарелка снимается и винт установочного зажима вывинчивается (не теряйте ни его, ни тарелку).
В отрезке швеллера сверлится отверстие под болт с той же резьбой, что на винте зажима.
Тиски монтируются на получившуюся подставку и фиксируются контргайкой (поз

Б).
В винте зажима сквозь остаток хвостовика сверлится глухое осевое отверстие под резьбу М2-М3. Сделать это нетрудно, т.к. в шпеньке от хвостовика осталось коническое углубление.
В осевом отверстии нарезается резьба.
Тарелка ставится обратно на место и удерживается от выпадения винтом с конусной головкой (показан стрелкой на поз. Б).
Винт зажима определяется на хранение в загашник, простите, запасник.
Таким образом мы получаем, ни много, ни мало – поворотный столик для мелких сверловочных работ. Правда, без углового делителя, но вместо него к основанию из швеллера можно приспособить транспортир, а к кронштейну тисков – стрелку-указатель. Получившейся точности в 1 градус для домашних любительских работ достаточно. А если снять тиски с основания и вернуть на место прижимной винт, их можно использовать по изначальному назначению.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

• опору со всеми стационарными деталями;
• подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
• кулисы, перемещающие деталь в процессе обработки;
• винт ходовой;
• ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Чугун и сталь

Детали станины и зажима слесарных тисков положено делать из конструкционного чугуна – он очень плохо ржавеет, тверд и вязок, имеет малый ТКР (коэффициент температурного расширения), но главное – практически не подвержен усталости металла. Чугунные тиски служат не десятилетия – столетия. Поскольку «прочность всей цепи определяется ее самым слабым звеном», губки тисков и пара ходовой винт – гайка изготавливаются из инструментальной стали различных марок. Простая конструкционная слишком пластична, ее сильно ведет при сварке, и она легко ржавеет. Поэтому оставлять самодельные тиски вроде тех, что на рис. ниже, зимовать на даче не рекомендуется – за зиму могут прийти в полную негодность.

Самодельные слесарные тиски

Но суть проблемы не в этом. А в том, что сейчас у купленных по приемлемой цене тисков лапы губок часто ломаются уже при первом зажиме; в лучшем случае при регулярном пользовании тиски прослужат полгода-год. При осмотре излома оказывается, что сделаны они из простого серого чугуна. Не ломаются лапы, так изнашивается ходовая пара – резьба там обычная треугольного профиля (см. далее), да и сталь, похоже, не лучше Ст44. А цены на сертифицированные тиски с полной спецификацией и гарантией… не будем о грустном, вспомним лучше что-то хорошее из прошлого. Как следствие, встает вопрос: а не стоит ли сделать тиски самостоятельно в домашних условиях? Не говоря уже о случае, когда зажать заготовку надо, а хоть каких-то тисков в пределах досягаемости нет. Не лучше окажутся, так хоть дешевле обойдутся. Или даром, если в хламе найдутся подходящие обрезки маталлопрофиля, см. напр., сюжет:

Самодельные слесарные тиски: вариант №1

Отличные крепкие слесарные тиски можно самостоятельно изготовить из профильных труб. Ниже представлена подробная инструкция в формате фотоподборки, дополненная подробным видео. К сожалению. видео на английском языке, но это вряд ли сможет помешать грамотному мастеру понять суть процесса.

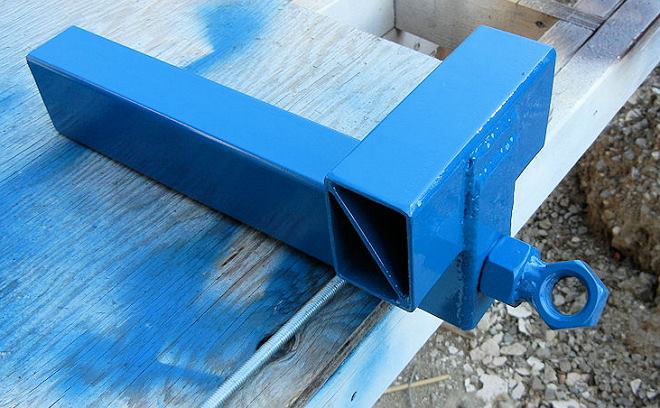

Самодельные тиски из профильных труб

Детали тисков из профиля

Ходовые гайки

Крепление ходовых гаек к основанию тисков

Вкручивание ходового винта

Максимальное раскрытие тисков

Тиски собраны, осталось покрасить

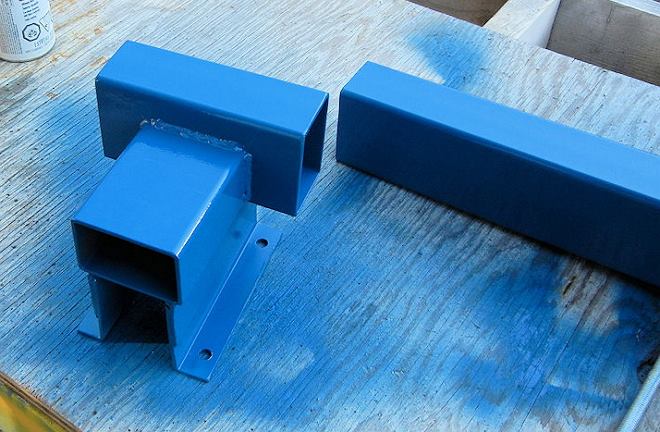

Покраска подвижной части

Покраска неподвижной части

Тиски готовы к работе

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

1. Для начала проводится нарезка профильной трубы на требуемые куски. Для этого может использоваться различный инструмент: болгарка, ножовка по металлу. Нарезка требующихся элементов проводится в соответствии с чертежом. Стоит учитывать, что некоторые элементы будут соединяться болтами, для чего нужно создать соответствующие отверстия. После подготовки требующихся элементов все заусенцы убираются шлифовальным кругом.
2. Следующий шаг предусматривает создание ходовой гайки. Она будет использоваться для передачи усилия на заготовку. Она может изготавливаться из обычной гайки соответствующего диаметра, но из закаленной стали.
3. Крепится ходовая гайка к основанию будущих тисков сваркой. Именно сварочный шов обладает нужной прочностью. При создании самодельной конструкции можно использовать небольшой сварочный аппарат. Электроды и напряжение подбираются в соответствии с толщиной металла и его составом.
4. Далее выполняется вкручивание ходового винта. Изготовить его самостоятельно можно только при наличии токарного станка с функцией нарезания резьбы. После этого выполняется установка двух половинок с губками. Изготовить два элемента, которые будут сжиматься, можно при использовании все той же профильной трубы.

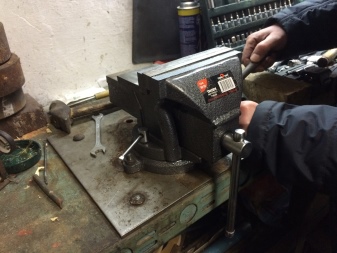

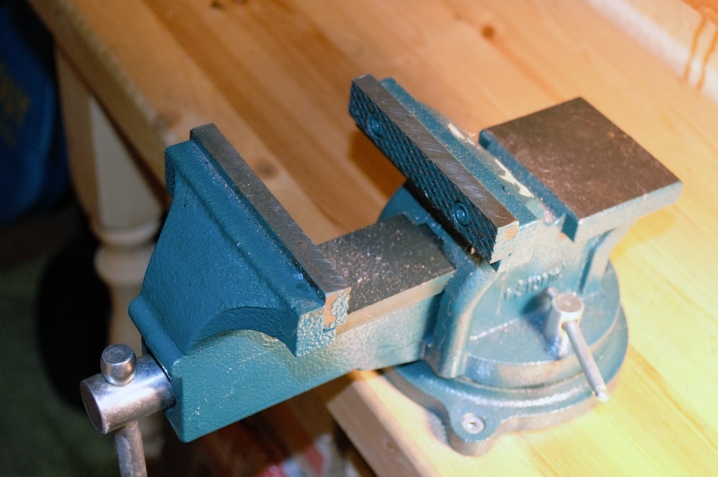

Виды слесарных тисков

Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.

Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.

Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.

Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.

Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.

Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.

OLYMPUS DIGITAL CAMERA

Slesarnye-tiski-4

Slesarnye-tiski-11

Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.

Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.

Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.

Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.

Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.

Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.

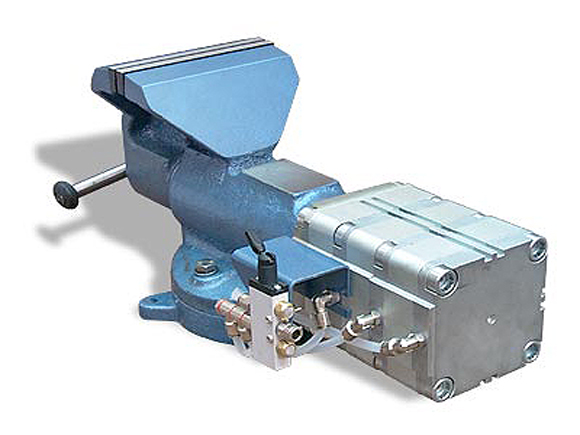

Некоторые настольные  тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.

Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.

Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса

Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше

Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

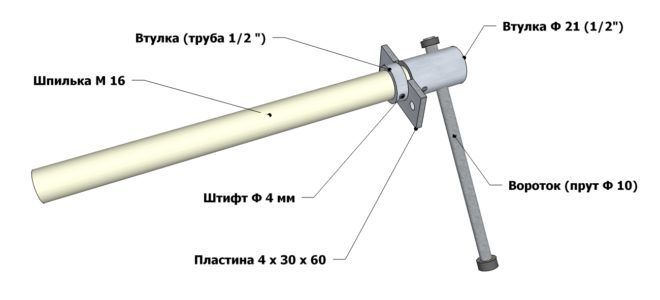

Детали тисков включающие вороток

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка. От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Конструктивные особенности

Крупногабаритные столярные тиски обладают рядом достоинств перед аналогами других видов. Они подходят для установки как на верстак, так и различные другие опорные стойки. Их легко установить и демонтировать после завершения работы.

Любая модель тисков имеет такие конструктивные элементы:

• опорная площадка;
• передвижная губка, фиксирующая заготовки;
• кулисы для смещения положения заготовки во время работы;
• ходовой винт;
• вороток для вращения винта.

Чтобы сделать качественные и удобные в работе тиски своими руками, чертежи с размерами должны быть максимально подробными. Можно использовать готовые чертежи от опытных мастеров или спроектировать собственные под свои потребности.

Главное, чтобы все элементы были идеально выверены. В противном случае тиски не будут выполнять свои функции, что негативно скажется на результате работы.

У тисков для верстака присутствует пружина, позволяющая обрабатывать заготовки очень больших размеров. За фиксацию пружины отвечает ходовой винт. Пружина должна иметь достаточно большое усилие. Найти такую деталь можно на барахолках и базах приёма металла.

Делаем простые тиски своими руками из уголков

Что может быть проще, чем процедура изготовления тисков из уголков. Если у вас в гараже залежались металлические уголки, то пора применить их для изготовления очень полезной самоделки. Из уголков можно сделать тиски, причем данная процедура достаточно проста, и не потребует много времени и усилий.

Для изготовления такого инструмента потребуются уголки, а также шпилька с гайками. Все работы будут выполняться с использованием сварочного аппарата, болгарки и дрели. Принцип изготовления достаточно простой, и каждый домашний мастер сможет реализовать задумку по своему усмотрению. Используя чертеж за эталон, не составит большого труда на его основании изготовить ручные тиски для своего гаража.

Ниже представлено видео готовых тисков, сделанных из уголков.
