Технические характеристики и возможности вертикально-сверлильного станка 2а135

Конструктивные особенности оборудования

В отличие от своих предшественников в станке 2А135 было внедрено ряд новшеств, которые напрямую отразились на его эксплуатационных качествах. Главным преимуществом этой модели является надежность. Именно поэтому станки серии 2А135 до сих пор успешно выполняют свои функции.

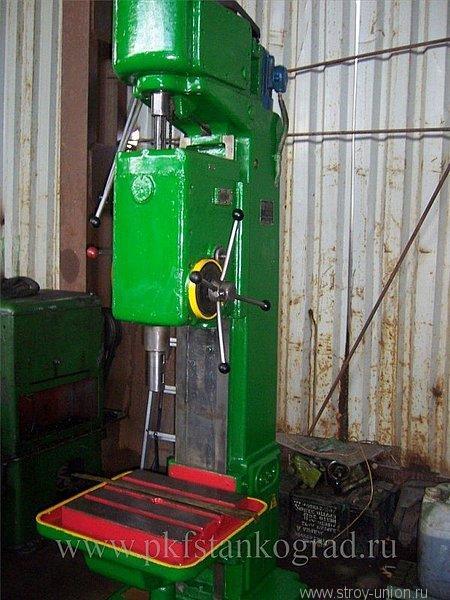

Конструктивно станок состоит из опорной плиты, на которой располагается несущая вертикальная колонна. На ней установлена шпиндельная головка, в верхней части расположен электродвигатель и механизм переключения передач. Жесткость конструкции обеспечивают чугунные элементы, а также эргономичное расположение компонентов. Обратный реверс может управляться как вручную, так и в автоматическом режиме.

Конструктивные особенности сверлильного станка 2А135:

• автоматическое включение подачи. Оно осуществляется после быстрого подвода режущего инструмента. Выключение происходит по окончании достижения определенной глубины сверления;
• механизм остановки с упором. Он дает возможность обрабатывать заготовки на определенной глубине. Параметры выставляются заранее и не могут корректироваться при работе станка;
• в конструкции шпинделя присутствуют прецизионные подшипники качения. Они обеспечивают плавный ход рабочей головки в вертикальной плоскости;
• сменная конструкция приводных шкивов. Изменив их конфигурацию или месторасположение ремней можно увеличить или уменьшить число оборотов шпиндельной головки.

Для оптимизации времени обработки одной заготовки производителем предусмотрена возможность активации или дезактивации подачи с помощью того же рычага, который отвечает за быстрое перемещение шпинделя.

Рабочий стол имеет функцию вертикального смещения. Это выполняется вручную, положение заготовки относительно режущего инструмента может быть изменено в процессе обработки без отключения станка.

2А135 Станок вертикально-сверлильный универсальный. Назначение и область применения

Вертикальный сверлильный станок 2А135 заменил в серийном производстве устаревший станок 2135

. В новой модели обеспечивается более удобное управление коробкой соростей и подач. Улучшены эргономические показатели. Станок 2А135 был заменнен на более совершенную модель2Н135 Универсальный вертикально-сверлильный станок, модель 2А135, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Вертикально-сверлильный станок 2а135, с условным диаметром сверления 35 мм, используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания, нарезания резьб и подрезки торцев ножами.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Операции сверления на станке 2а135

Особенности конструкции сверлильного станка 2А135

Наличие на станке девятискоростной коробки скоростей с диапазоном регулирования 68-100-140-195-175-400-530-750-1100 оборотов в минуту, 11-скоростной коробки подач с диапазоном регулирования от 0,115 до 1,6 мм на оборот и электрореверса обеспечивает выбор нормативных режимов резания для диаметров отверстий до 35 мм при сверлении, рассверливании, зенковании, зенкеровании, развертывании, нарезке резьбы, а также допускает использование режущего инструмента, оснащенного твердым сплавом.

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Станки снабжены устройством реверсирования электродвигателя главного движения» что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя»

Станок обладает высокой жесткостью, прочностью рабочих механизмов, мощностью привода и широким диапазоном скоростей резания и подач, позволяющим использовать режущий инструмент, оснащенный твердым сплавом. Наличие электрореверса, управляемого как автоматически, так и вручную, обеспечивает возможность нарезания резьбы при ручном подводе и Отводе метчика.

В конструкции вертикально-сверлильного станка модели 2А135 предусмотрено автоматическое включение движения подачи после быстрого подвода режущего инструмента к обрабатываемой детали и автоматическое выключение подачи при достижении заданной глубины сверления.

Заданная глубина сверления несквозных отверстий обеспечивается специальным механизмом останова с упором. Этот механизм является одновременно предохранительным устройством, предохраняющим механизм подач от поломок при перегрузках.

Шпиндель станка смонтирован на прецизионных подшипниках качения. Нижняя опора состоит из радиального шарикового подшипника класса АВ. В верхней опоре установлен один шариковый подшипник класса В.

Заводом предусмотрена возможность смены приводных шкивов клнноременной передачи, что позволяет устанавливать пределы чисел оборотов шпинделя в соответствии с технологическими задачами.

Для сокращения вспомогательного времени на станке модели 2А135 обеспечена возможность включения и выключения подачи тем же штурвалом, который осуществляет ручное быстрое перемещение шпинделя.

Категория размещения 4 по ГОСТ 15150-69.

Аналоги вертикально-сверлильных станков 2А135, выпускаемые в настоящее время:

• 2Т125, 2Т140, 2Т150 — производитель: Гомельский завод станочных узлов
• 2АС132, 2АС132-01 — производитель: Астраханский станкостроительный завод
• 2Л125, 2Л132, 2Л135, ЛС25, ЛС35 — производитель: Липецкое станкостроительное предприятие (ПАО СТП-ЛСП)
• МН25Л, МН25Н-01 — производитель: Молодечненский станкостроительный завод

Принцип действия отдельных узлов и агрегатов станка

Позиционирование режущего инструмента относительно обрабатываемой детали и быстрый ход шпинделя осуществляются за счет основного движения, совершаемого рабочей головкой в вертикальном направлении. Менять положение детали можно также за счет движения рабочего стола, совершаемого им в горизонтальной плоскости. Характеристики вертикально-сверлильного станка 2А135, как и любого другого оборудования, определяются особенностями кинематической схемы.

Кинематическая схема вертикально-сверлильного станка модели 2А135

За вращение шпиндельной головки отвечает электрический двигатель, мощность которого составляет 4,5 кВт. Передача крутящего момента от электродвигателя, изменение параметров вращения сверлильной головки осуществляются за счет коробки передач и элементов клиноременной передачи. Максимальная скорость вращения шпинделя, обеспечиваемая данными элементами кинематической схемы, может достигать 1070 об/мин.

Электрическая схема станка

Согласно паспорту станка, при работе на нем можно выбрать одну из 12 рабочих подач. Поскольку две из них идентичны по своим параметрам, то фактически их всего 11. За изменение их параметров отвечает специальная коробка, которая через ряд зубчатых передач и предохранительную муфту приводится в действие от шпинделя установки. Для управления движением подач используются штурвальный механизм и специальная рукоятка, позволяющая изменять параметры такого движения.

Коробка подач и коробка скоростей вертикального сверлильного станка 2А135

Рассмотрим конструктивные особенности основных узлов вертикально-сверлильного станка данной модели.

• Коробку передач станка составляют 4 вала с расположенными на них подвижными блоками зубчатых колес, что позволяет регулировать скорость вращения шпиндельного узла оборудования по 9 ступеням.
• В приводе коробки подач предусмотрена кулачковая муфта, которая защищает элементы узла от поломок в случае критических нагрузок. Этот конструктивный элемент необходим также для того, чтобы автоматически отключать подачи при работе по упорам.
• В электрической схеме существует защита от короткого замыкания, имеется специальный кронштейн, при помощи которого оборудование подключается к заземляющему контуру.
• В конструкции станка не предусмотрен механизм для быстрой остановки электродвигателя, что является одним из недостатков устройства. Чтобы выполнить такую остановку, рукоятку коробки скоростей необходимо перевести в нейтральное среднее положение.

Технические особенности 2а135

Чтобы специалисты могли получить максимально объективную информацию о данной модели, мы представим ниже основные технические параметры агрегата:

• Максимальное расстояние от стола до торца шпинделя: 750 мм;
• Габариты рабочего стола: 450х500 мм;
• Диапазон частот вращения шпинделя: 68-1100 оборотов в минуту;
• Тип конуса шпинделя: Морзе 4;
• Максимальное усилие подачи: 1.6 тонн;
• Наличие динамического торможения шпинделя: Да;
• Мощность электропривода: 4.5 кВт;
• Габариты агрегата в собранном виде: 1240х810х2500 миллиметров;
• Масса станка: 1300 кг.

Выводы

Выбор сверлильного станка по определению не может быть простой задачей. У каждой техники есть свои особенности – как положительные, так и отрицательные. Говоря о недостатках 2а135, стоит заметить, что модель является морально устаревшей, хоть и приспособленной для выполнения основных целевых задач. Не стоит ожидать от нее также эргономичности, так как проектировалась она очень давно, и в то время этому параметру уделялось минимум внимания.

Тем не менее, в поисках доступного станка, способного выполнять широкий спектр задач, вам сложно будет найти более выгодный вариант, нежели 2а135

Именно поэтому мы рекомендуем мастерам уделить должное внимание этой модели

Основные технические характеристики станка 2А135

Сверлильное оборудование

В станочном парке большой процент занимает сегмент сверлильных станков. Это объясняется необходимостью проводить сверление практически в любом технологическом процессе. Всю необходимую информацию, связанную с устройством агрегата содержит паспорт, поставляемый с любой моделью агрегата.

Все оборудование данного сегмента представляет собой три группы, каждая из которых выделяется в зависимости от специфики работы:

• специальные;
• специализированные;
• универсальные.

В каждой из этих групп можно провести градацию в зависимости от размеров сверла, и соответственно отверстий, которые под силу данному сверлильному станку. Выделим основные:

• легкие, до 12 мм;
• средние, 18-50 мм;
• тяжелые, свыше 50 мм.

Приемы сверления легких сплавов

Многие виды и марки легких сплавов характеризуются меньшим сопротивлением резанию, чем черные металлы. Поэтому их обрабатывают на повышенных скоростях резания инструментами из быстрорежущих сталей, оснащенными твердыми сплавами. При обработке отверстий, например в магниевых сплавах (МЛ4, МЛ5 и др.), на сверлильных станках следует учитывать, что экономичная величина скоростей при пользовании указанными инструментами значительно выше той, которую могут обеспечить сверлильные станки. Кроме того, при обработке магниевых сплавов на больших скоростях возникает опасность их самовоспламенения.

Учитывая специфику обработки легких сплавов, сверление их рекомендуется производить, соблюдая следующие правила:

• 1. Отверстия в заготовках из магниевых сплавов надо сверлить сверлами из углеродистых или легированных иструментальных сталей. На передней поверхности сверла делать фаску с передним углом, равным 5° (рис. 87), и шириной 0,2..0,6 мм в зависимости от диаметра сверла (фаски тем шире, чем больше диаметр сверла).
• 2. Для уменьшения осевой силы резания и получения дробленой стружки у этих же сверл следует подтачивать перемычку до толщины 0,08..1,0 диаметра сверла D; угол φ делать равным 45°, задний угол α ~ 15°.
• 3. У сверл для сверления отверстий в дюралевых сплавах марок Д1, Д16 и др. должна быть хромирована режущая часть. Это предохраняет от прилипания к сверлу мелких частиц металла, которые усложняют сход стружки, увеличивают шероховатость обработанной поверхности и ускоряют износ сверла.
• 4. Для сверления алюминиевых сплавов необходимо применять сверла с большими углами φ и ω, чем для сверления черных металлов; угол φ должен быть равен 66..70°, а угол наклона винтовых канавок ω равен 35..45°, задний угол α = 8..10°.

Назначение аппарата и сферы его использования

Вертикально-сверлильный агрегат 2А135 предназначен для выполнения широкого ряда операций:

• зенкование;
• развертывание отверстий;
• зенкерование;
• подрезание заготовочных торцов;
• нарезание резьбовыми метчиками.

Выполнение широкого спектра работ позволяет относить агрегат к универсальным устройствам. Указанный аппарат не предназначен для серийного производства и не используется на промышленных предприятиях, выпускающих широкий спектр изделий. Применение станка сводится к мелкосерийным производствам единичных изделий.

Оборудование идеально подходит для ремонтных отделов заводов и инструментальных цехов. При условии внесения усовершенствований в конструкцию агрегат возможно использовать для массового производства продукции.

Станок относится к четвертой группе размещения. Аппарат оборудован режущими инструментами, изготовленными из трех основных видов материала:

• высоколегированных сталей;
• быстрорежущих сталей;
• сплавов высокой твердости.

Агрегат обладает относительно небольшим по размерам рабочим столом. По этой причине на нем обрабатываются детали малых размеров. Подходящими изделиями для обработки на станке являются:

• чугунные детали;
• заготовки из разных видов стали;
• детали из цветных металлов.

Обработка деталей на станке https://www.youtube.com/watch?v=ywmMxacPUeI

Описание кинематической схемы сверлильного станка 2А125

Кинематическая цепь (схема на рис. 2) служит для вращения и вертикального перемещения (подачи) шпинделя. Механизмы станка приводятся от электродвигателя посредством клиноременной передачи типа А1000 через шкивы 1 и 2. Шкив 2 сидит на первом валу коробки скоростей, на котором находится подвижной тройной блок шестерен 3, 4, 5, передающий вращение второму валу через неподвижно укрепленные на нем шестерни 6, 7 и шестерню 9 второго тройного блока. Скользящий по второму валу тройной блок шестерен 8, 9 и 10 через шестерни 11, 12 и 13 передает вращение выходному валу, представляющему собой пустотелую гильзу (см. рис. 5). По шлицевому отверстию этого вала свободно перемещается шлицевой конец шпинделя.

Механизм подач получает движение по следующей цепи:

• от шестерни 14, сидящей на шлицевой части шпинделя, через шестерни 15, 16 и 17 вращение передается пустотелому валику, на котором свободно вращаются шестерни 18, 19 и 20, постоянно сцепленные с шестернями 21, 22 и 23.
• Шестерни 23, 24 и 25 постоянно сцеплены с шестернями 26, 27 и 28, свободно вращающимися на втором полом валике. Внутри обоих пустотелых валиков перемещаются вытяжные шпонки, блокирующие шестерни 18, 19, 20, 26, 27 и 28.
• От второго пустотелого валика через кулачковую муфту 29 вращение передается червяку 30 и червячному колесу 31, сидящему на одном валу с шестерней 32; последняя сцеплена с рейкой 33, нарезанной непосредственно на гильзе шпинделя.

Таким образом, вращательное движение всего механизма преобразуется в поступательное движение шпинделя. Шпиндель может перемещаться также от руки при помощи сидящего на горизонтальном валу штурвала. На горизонтальном валу сидит шестерня 43, сцепленная с шестерней внутреннего зацепления 34 лимбом установки глубины сверления.

Подъем кронштейна осуществляют вращением рукоятки через червяк 38, червячную шестерню 37 и реечную шестерню 36, сцепляющуюся с рейкой 35, укрепленной на колонне станка.

Подъем стола производят вращением рукоятки через конические шестерни 40 и 39, винт 42 и гайку 41.

Принцип работы сверлильного станка 2А135

Обрабатываемая деталь устанавливается на столе станка и закрепляется в машинных тисках или в специальных приспособлениях. Совмещение оси будущего отверстия с осью шпинделя осуществляется перемещением приспособления с обрабатываемой деталью на столе станка.

Режущий инструмент в зависимости от формы его хвостовика закрепляется в шпинделе станка при помощи патрона или переходных втулок. В соответствии с высотой обрабатываемой детали и длиной режущего инструмента производится установка стола и шпиндельной бабки.

Отверстия могут обрабатываться как ручным перемещением шпинделя, так и механической подачей.
