Забивной анкер, обзор

Анкеры с рифлёной поверхностью

Подобное явление можно встретить на латунных забивных крепежах. Они имеют полое тело и крупную внутреннюю резьбу. Насечки и выступы на поверхности изделия обеспечивают дополнительно сопротивление по отношению к бетонной плоскости.

Особой популярностью среди потребителей пользуется забивной анкер м8. Это изделие применяется в местах повышенной нагрузки. Оно представляет собой стальную цилиндрическую деталь.

Поверхность покрыта тонким слоем антикоррозионного покрытия. Его используют для бетонных и кирпичных поверхностей.

Что же касается цены на забивной анкер, то она рассчитывается исходя из его размера, состава материала, из которого он изготовлен и предназначения в строительных работах.

Ведущие производители

В сфере крепежа общепризнанными лидерами являются компании из Германии и Финляндии. Кроме того, на отечественном рынке относительно большим спросом пользуется продукция польских производителей.

• Fischer – немецкий бренд. В качестве сырья для изготовления забивных анкеров использует все виды сталей, начиная от углеродистой конструкционной и заканчивая нержавеющей. Из ассортимента этой компании стоит выделить следующие модели таких крепежных деталей: ЕА-N, ЕАІІ-D/ЕА N-D (выполнены с насечками) и ЕАІІ (без насечек, но с внешним буртиком).Также фирма предлагает специальный установочный инструмент, использование которого исключает возможность смятия витков резьбы при вбивании анкера в основу: простые ручные приспособления ЕНS Plus и ЕА-ST: машинный инструмент, применяемый при монтаже забивных анкеров в серийном производстве ЕМS.
• Sormat –компания из Финляндии. Большим спросом пользуется выпускаемый ею из оцинкованной стали забивной анкер модели LАL+. Он идеально подходит для монтажа подвесных систем. Помимо продольных коротких прорезей, еще одна выполнена по всей длине данной детали. Это повышает надежность крепления. Также востребован от компании Sormat забивной анкер LАН, выполненный из нержавеющей кислотостойкой стали A4. Подходит для сквозного монтажа в полнотелых основаниях.Из установочного инструмента компанией предлагается такая модель: LТ+. Ее использование совместно с молотком препятствует неправильному монтажу забивного анкера.
• Hilti –штаб-квартира концерна находится в Лихтенштейне. Предлагает широкую линейку забивных анкеров. Особой популярностью пользуются такие модели данного крепежа: НКD-D, НКD, НКV R2 (выполнены без насечек) и НКV (на поверхность накатаны насечки). Устанавливаются эти элементы вручную. Изготавливаются они из углеродистой стали, поэтому цена вполне доступна. Имеются в ассортименте концерна Hilti и более дорогие забивные анкеры, выполненные из нержавеющей стали. Это, например, модель НКD-SR.Монтаж рекомендуется проводить с помощью установочного инструмента. Компанией выпускается несколько видов таких приспособлений: НКD-TE-СХ-В, НSD-Н и др.
• Mungo – швейцарский бренд со штаб-квартирой в г. Ольтен. Производит широкий ассортимент забивных анкеров. Например, модель ЕSА позиционируется на сайте этой компании как крепежная деталь с оптимальной геометрией, позволяющей проводить монтаж на потолке. Выпускается в двух вариантах: из нержавеющей стали – для наружного применения; из стали оцинкованной – эксплуатируется внутри помещений. Для монтажа нужно использовать установочный инструмент ЕSА-WZ.
• Из польских производителей крепежных изделий выделяется компания Koelner. Забивные анкера изготавливаются на ее производственных мощностях, преимущественно, из оцинкованной стали.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Забивной анкер

Забивной анкер (цанга), как и анкерный болт с гайкой является очень популярным видом крепежа. Основными достоинствами данного крепежа является простота, надежность и небольшой временной промежуток. По своим конструктивным обязанностям он имеет внутреннюю резьбу, в которую ввинчивается крепеж. Как правило данный вид анкерного крепежа рассчитывается на тяжелые нагрузки. Обычно их применяют в случаях монтажа изделий обладающих большим весом.

С помощью данного вида анкеров крепят различные подвесные конструкции. Особенностью использования забивных анкеров является совместное применение с ними длинных шпилек. Очень часто в качестве шпилек применяются шпильки длиной до 1 метра и более. За счет этого имеется возможность закреплять конструкции на большом расстоянии от несущей стены в которой закреплен анкер. Подобный крепеж характерен при подвеске труб, паропроводов, креплении к потолку различных изделий и т.д..

В некоторых видах забивного анкера имеются наружные насечки, с помощью которых можно избежать прокручивания в отверстии. Закрепление анкера в стене производится путем расклинивания внутри материала стены, как и в случае анкерного болта. При этом также стоит отметить, что описываемый вид анкеров можно устанавливать только в плотные основания: бетон, полнотелый кирпич, природный камень и т.д..

Забивные анкера выпускаются как из стали, так и из латуни. При этом их конструкция немного различается. Дело в том, что стальной анкер имеет две части: распорную гильзу и расклинивающийся элемент. У латунного анкера из-за того, что металл мягкий, расклинивающий элемент отсутствует. В то же время латунная цанга толще и прочнее стальной. Для анкеров из обоих материалов гильза рассечена до середины на 4 части.

Монтаж забивных анкеров

Монтаж забивных анкеров осуществляется следующим образом: Предварительно под диаметр анкера в стене или потолочном перекрытии высверливается отверстие с помощью перфоратора. После этого в отверстие вставляется анкер. Далее анкер расклинивают путем удара керна по сердцевине до надежной фиксации ее в материале. После этого в анкер вкручивается шпилька или болт. Перед монтажом забивных анкеров необходимо в обязательном порядке рассчитать приблизительную нагрузку.

Если нагрузка превышает больше чем на 25% предельно допустимую, то лучше отказаться от анкера, который брали для расчета и остановится либо на анкере большего размера, либо выбрать другой вид крепежа.

Для расчетом ниже в таблице мы привели для различных размеров забивных анкеров предельно допустимые нагрузки, а также ряд других параметров, которые могут понадобиться при их монтаже. В таблице нагрузки приведены для случая крепления анкеров в бетон с плотностью 200-250 кгс/кв.см. Если в основании имеются трещины, то приведенные в таблице цифры следует уменьшить на 2/3.

Размеры забивных анкеров

Другие виды анкеров…

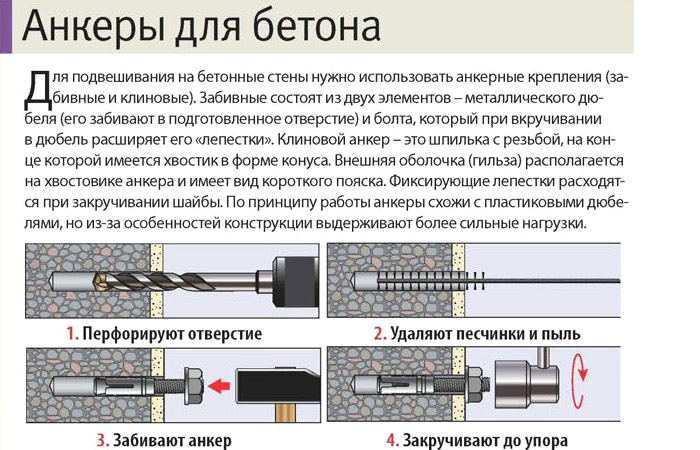

Пошаговая установка анкера

Монтажные работы выполняются поэтапно и состоят из следующих шагов:

Сверление отверстия . Для монтажа отверстий в особо прочных бетонных основаниях следует использовать сверло с победитовым наконечником. Если отверстий больших диаметров, то сверление выполняется алмазной коронкой. Очень важно, чтобы диаметр в точности совпадал с толщиной анкера — при его свободном вхождении в отверстие «от руки» про надёжную фиксацию можно забыть. Засверливаться нужно на глубину, равную длине анкера.

Очистка отверстия . Она позволяет одновременно решить сразу две задачи: обеспечить установку анкерного болта и исключить подушку из пыли и мелких частичек, мешающей нормальной фиксации забивного анкера. Нужно тщательно удалить пыль, крошку и посторонние предметы, воспользовавшись для этого пылесосом и небольшой кисточкой. Также можно использовать медицинскую грушу или сжатый воздух в баллончике для продувки отверстия.

Монтаж анкера . В подготовленное место анкер устанавливается «от руки», насколько это возможно. Затем ударами молотка крепёжное изделие вбивается в стену. В этот момент происходит расклинивание распорной части анкера, обеспечивающее его надёжную фиксацию в посадочном месте. Не стоит наносить излишне интенсивные удары: это может привести к повреждению основания.
Затем в анкер вворачивается шпилька для дальнейшего крепления предмета или строительной конструкции.

Анкер забивной под шпильку является одним из наиболее востребованных видов крепёжных элементов, широко применяемых в гражданском строительстве. Низкая отпускная цена и высокая скорость монтажа сочетаются в нём с выдающимися несущими способностями. Узнать подробнее об особенностях выбора и монтажа забивных анкеров Вы можете, связавшись с представителями нашей компании любым удобным для Вас способом.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
• монтаж перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Разновидности крепежа

Забивные анкеры имеют ограниченное применение из-за не слишком большой несущей способности и низкой вибростойкости, поэтому и выбор их несколько ниже. Чаще всего изделия находят свое применение в быту – для установки на стены и потолок.

По материалу изготовления

Классификация по материалу изготовления включает следующие позиции:

• модели из листовой стали – для облегченных конструкций;
• из оцинкованной желтопассивированной стали;
• модели из конструкционной электрооцинкованной стали – более износоустойчивы и рассчитаны на более высокую нагрузку;
• анкеры из нержавеющей кислотостойкой стали – имеют специальное назначение;
• модели из латуни – чаще всего применяются в быту.

По конструкционным особенностям

По конструкционным особенностям обычные изделия не слишком отличаются.

• Выделяют вид потолочного крепежа, в котором крепление производится не клином, а гвоздем.
• Также рассматривают как отдельный подвид модели, в которых расклинивание происходит благодаря ударам по самому анкеру: он как бы надевается на клин.
• Выпускаются изделия с внешней резьбой и без нее. Первый вариант обеспечивает более высокую несущую нагрузку.
• Действительно другой конструкцией обладают забивные анкеры по типу «Цикон». В обычных случаях крепление осуществляется только за счет силы трения. Но поскольку длина крепежа невелика, то усилие расклинивания для обеспечения удержания должно быть очень большим. А это нагружает материал и ведет к его деформации. «Цикон» этого недостатка лишен.

Конструкция изделия, на первый взгляд, такая же: распорная втулка с 4 разрезами и клин из легированной конструкционной стали. Однако при монтаже изделие ведет себя иначе. В стене высверливается отверстие – сначала обычным сверлом, затем специальным, чтобы создать конусообразное отверстие. При монтаже втулка надвигается на конический клин, расклинивается и заполняет собой отверстие. При этом дополнительной нагрузки на материал не образуется.

Такое строение обеспечивает особые свойства забивного анкера «Цикон»:

• очень высокие допустимые нагрузки, причем в бетоне любого вида и в любом состоянии;
• минимальные дистанции от края, поскольку отсутствует распорная нагрузка;
• стойкость не только к стационарным, но и динамическим нагрузкам – к тем же вибрациям;
• возможность использования сразу после монтажа.

Изготовитель модели – компания Fischer. Она выпускает несколько модификаций изделия: с внутренней резьбой, для сквозного монтажа забивного анкера и так далее.

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Правила выбора

Подбор анкеров с гайками производится в зависимости:

• от вида крепежного элемента;
• от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

• стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
• двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

• длина анкерного болта;
• диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
• глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
• минимальная длина сквозного монтажа;
• диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

• толщина закрепляемого предмета;
• вращающая сила;
• изгибающий момент;
• крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.
