Аппарат для сварки медных проводов

Выбор инвертора для сварки медных проводов

Подбор инвертора для сварки медных проводов нужно производить с позиций универсальности и дешевизны, ведь использовать вы его будете с разными целями. Соединение скруток жил электрического кабеля лишь одна из задач, поэтому характеристики надёжности, малого веса и широкий диапазон регулировок выходного тока и напряжения должны быть определяющими. В нижнем ценовом диапазоне находится масса инверторных аппаратов разных производителей, а для сварки медных проводов важны малые значения выходного напряжения и стабильность дуги. Также у большинства инверторов есть возможность сварки постоянным и переменным импульсным напряжением.

По ориентировочным данным, провода с сечением от 1 мм2 до 2.5 мм2 свариваются при выходном напряжении от 20 В до 50 В и током от 50 А до 110 А. Столь широкие диапазоны выходных параметров объясняются качеством проводов, количеством жил в скрутке и составом применяемого электрода. Этими техническими характеристиками обладает подавляющее большинство инверторных аппаратов, поэтому выбор следует сосредоточить на весе и стоимости, а также репутации изделия. Для повсеместного использования, в том числе и для сварки медных или алюминиевых скруток, можно порекомендовать следующие инверторы:

аппарат Кедр ММА 160 весом 3.5 кг, сварочный ток от 20 до 160 А, ПВ 60 %;
инвертор EWM Pico 162 с током от 10 до 150 А и весом 4.8 кг;
Kemppi Minarc Evo 150, ток от 10 до 150 А, вес 5.4 кг;
Ресанта САИ 160, вес 4.5 кг, ток от 10 до 130 А;
Fubag IN 163 с весом 4.1 кг, ток от 10 до 160 А.

При приобретении аппаратов необходимо выбрать тот, у которого наилучшая элементная база, сервисное обслуживание и гарантийный срок.

Важным параметром для сварочного аппарата, которым, кроме сварки медных проводов, вы будете пользоваться и по прямому назначению, является его устойчивая работа при нестабильном входном напряжении

Здесь нужно обратить внимание на мнение специалистов сварочного дела, поскольку проверка качеств инвертора в условиях практической работы гораздо важнее заявленных характеристик

Как выбрать аппарат

В списке сварочных аппаратов для работы с медными проводами доступны два вида: промышленный и бытовой.

Первый тип, приспособленный для тяжелой, сложной работы, его можно применять к многожильным кабелям. Данные приборы можно увидеть на крупных производствах, станциях технического обслуживания, на предприятиях повешенной опасности.
Второй, — пригоден для более простых работ, его можно применять в домашних условиях. Например, Призма ТС 700 приспособленный не только для мастерских, а также для гаража, дома. Его ценят сварщики как инструмент позволяющий обеспечить прочные швы на силовых проводах при сварке медных скруток.

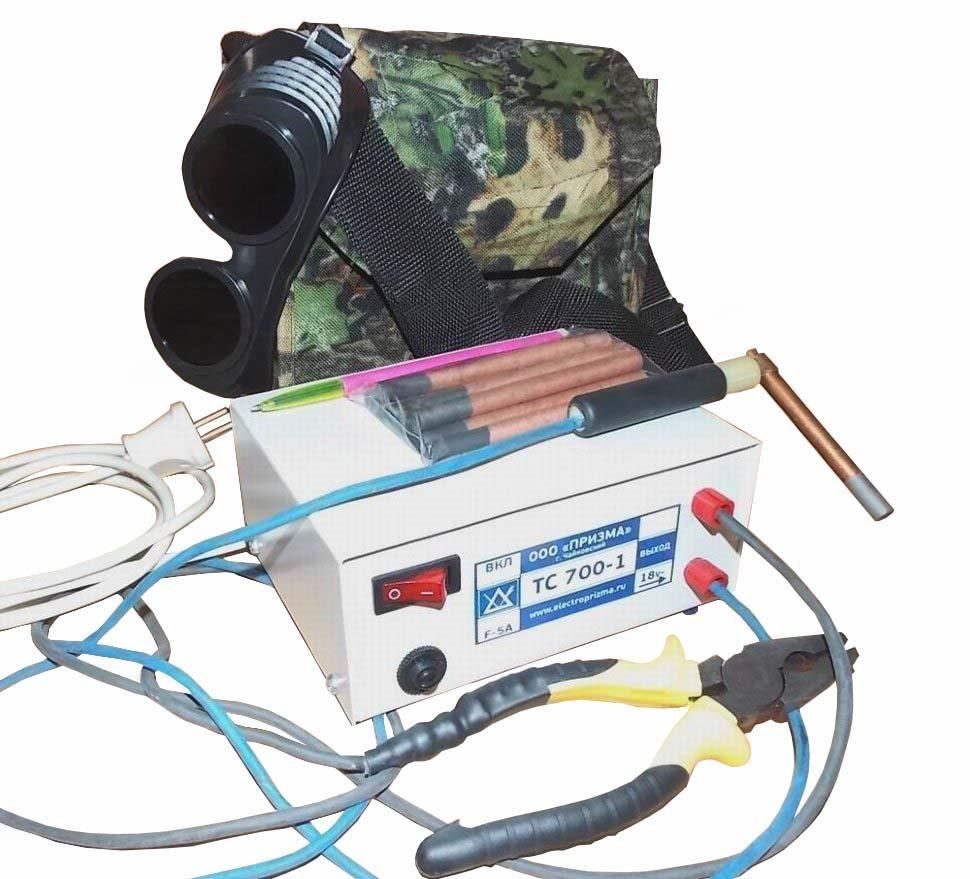

Не стоит бежать и сразу покупать ТС 700, если вы обладатель стандартного инвертора, он вполне подойдет для домашних условий. Главное, чтобы был оборудован удобной регулировкой режимов и силы тока.

Электрические инструменты изготовлены кустарным способом можно попробовать под руководством мастера. Главное в сварочном деле, не аппарат, а качество работы. Следите, чтобы электрод не прилип к проводам.

Важный момент в выборе аппарата для сварки медных скруток, так это наличие плавного регулировочного значения силы тока. Независимо, от того, что процесс сварки происходить на протяжении короткого времени, из-за настроек соединение удаётся сделать прочным.

Для работы с кабелем от 2.5 мм 2 подойдет маломощная техника, которая способна также обеспечить прочные швы.

Это интересно: Полуавтоматический сварочный аппарат — как выбрать и использовать?

Сварочные аппараты: виды и характеристика

На сегодняшний день промышленность выпускает три основных вида оборудования, предназначенного для соединения металлов — трансформаторы, инверторы и выпрямители. Среди них наибольшее распространение получили сварочные трансформаторы, которые обладают такими достоинствами, как доступная цена, простая конструкция и высокая надежность в эксплуатации. Они не имеют электронных узлов, поэтому любой собственник может отремонтировать их самостоятельно.

Но при всех своих достоинствах трансформаторы имеют и ряд недостатков, которые, к сожалению, перевешивают их плюсы. Наиболее ярко они проявляют себя при использовании трансформаторов на даче или в частном доме.

Имеют большие размеры и значительный вес.
Демонстрируемый КПД недостаточно высокий и чаще всего не превышает 80%.
Серьезной проблемой для владельцев при пользовании такими агрегатами становится невозможность их подключения к бытовой электросети, так как для работы им требуется очень много энергии.

Специалисты выделяют еще один немаловажный недостаток сварочных трансформаторов. Если с таким устройством будет работать мастер, не обладающий достаточным опытом, то он не сможет эффективно его использовать. Вряд ли начинающему сварщику удастся выполнить качественный шов, поскольку удержать сварочную дугу, не обладая необходимыми навыками, будет достаточно сложно.

Связано же это преимущественно с тем, что этот агрегат работает на переменном токе. Для изменения силы тока в таких агрегатах предназначена вторичная обмотка на сердечнике, которую передвигают механическим путем. Но любитель вряд ли сможет установить необходимое значение рабочего тока, если ему раньше не приходилось работать с подобного рода устройствами.

Куда более простыми в эксплуатации являются сварочные выпрямители, которые в процессе работы обеспечивают более стабильную дугу, работающую без прерываний и скачков. В целом они функционируют по тому же принципу, что и сварочные трансформаторы. Правда, в отличие от последних позволяют подавать постоянный ток на сварочный стержень. Такую возможность они получили за счёт добавления в конструкцию выпрямителей селеновых или кремниевых блоков.

Из достоинств, которыми обладают сварочные выпрямители, можно выделить:

Возможность работы со сварочным оборудованием даже без наличия специальных навыков.
Возможность выполнять качественный сварной шов при работе с изделиями из цветных металлов, а также обладающими повышенной теплоустойчивостью металлических сплавов и чугуна.
Обеспечение надежного сварного соединения.
Образование малого количества брызг металла, возникающего при использовании присадки.

Помимо вышесказанного, сварочные выпрямители отличаются от трансформаторов и весом. В целом именно выпрямители более предпочтительны для использования на даче, нежели сварочные трансформаторы. Однако и у них можно выделить ряд недостатков, которые не позволяют их использовать эффективно для дома. Основными среди них являются:

Невысокий КПД (около 80%).
Проблемы с подключением к бытовой электросети. Качественная и стабильная работа установки возможна только при подключении к сети, поддерживающей напряжение 380 В.
Высокая цена.

Есть ещё одна проблема, о которой необходимо упомянуть. Сварочные выпрямители имеют довольно сложную конструкцию. Помимо стандартных рабочих узлов, они содержат и дополнительные элементы в виде измерительных и предохраняющих узлов, термостатов, различных дросселей, пускорегулирующих механизмов, что значительно усложняет ремонт этих устройств в домашних условиях.

Это интересно: Трос для прочистки канализации — виды, устройство + инструкция по применению

Характеристики

На сегодняшний день не производят универсальный сварочный кабель, который мог бы работать во всех климатических и производственных условиях. Но выпускают довольно большую линейку проводов, которые отвечают главным условиям сварочного кабеля: минимальное сопротивление и гибкость.

У отечественных производителей марка КГ означает, что гибкий кабель сделан из меди. Он предназначен для соединения силовых элементов нестационарного оборудования, может использоваться в качестве сварочного кабеля. Кроме этого имеется специальный сварочный кабель КС. По техническим характеристикам они практически идентичны.

Если на проводе присутствует маркировка КГ 1х16, это означает гибкий силовой одножильный кабель сечением 16 мм2. Допустимый рабочий ток 189 А.

Первая цифра обозначает количество жил, две или три последующие – сечение провода. Буквы ХЛ сообщают о том, что кабель можно использовать при низких рабочих температурах до -60 ⁰C. Дополнительное покрытие предотвращает появление трещин на холоде.

Буква Т говорит о способности провода работать в условиях повышенной влажности и температуры до + 85 ⁰C. Кроме этого буква Т говорит, что провод обладает антисептическими свойствами, не боится грибка и плесени, что характерно для тропического климата.

Аббревиатура КОГ сообщает о том, что жилы сварочного проводника особо гибкие и позволяют использовать его в любых самых неудобных и труднодоступных местах без причинения вреда рабочим качествам.

Такой кабель обеспечивает максимальный комфорт для сварщика. В сварочном кабеле КС буква П означает полимерное покрытие, ВЧ – напряжение высокой частоты. Выбор такого кабеля для инвертора будет идеальным решением.

Маркировка КГН означает негорючесть. Весь кабель КГ независимо от климатического исполнения полностью герметичный, может использоваться под водой. Единственное, что нужно сделать, это обеспечить герметичность в местах соединения проводника с аппаратом и держателем электрода.

Обжимы и клеммники

Применение различных обжимов и клеммников довольно широко практикуется при подключении электрических розеток, выключателей, осветительных приборов, а также при установке распределительных щитов. Данные приспособления позволяют аккуратно и быстро соединить провод медный одножильный, однако многожильный провод без предварительной пропайки или опрессовки трубчатым наконечником в винтовой зажим зажимать нельзя.

К бесспорным преимуществам винтовых зажимов можно отнести возможность соединения алюминиевых проводов с медными, а также отсутствие необходимости в последующей изоляции контактов.

Читать также: Комплект инструментов для электрика

Однако подобный тип соединения не лишен недостатков. Он нуждается в периодическом обслуживании, заключающемся в подкручивании зажимных элементов. Медь – очень мягкий материал, склонный к «вытеканию» из-под нагрузки. Если даже выполнять соединения посредством жестко подпружиненных самозажимных клеммников, из-за слишком малой площади контактирующих поверхностей при большой нагрузке происходит нагрев и отпуск пружинящих элементов, вследствие чего их упругость снижается вместе с качеством соединения.

Виды и назначение сварочного кабеля

Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
устойчивость к перепадам температуры;
устойчивость к излучению в ультрафиолетовом спектре;
стойкость к грибковым и плесневым спорам;
коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу.

Не пропустите: Заземление кабельных конструкций. Как проводить заземление кабельных лотков

По количеству жил различают:

Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток

Но основа в любом случае медная, это важное условие

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки. Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

КС – изделие может использоваться в работах по сварке различного типа.
П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
ВЧ – изделие может быть использовано при высокочастотном напряжении.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью. В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ. Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Правильный выбор аппарата

Существует два типа аппаратов: для любительской/профессиональной сварки проводов и для промышленной. Первый тип аппаратов обычно громоздкий и мощный, он способен без труда сварить многожильный кабель, предназначенный для подачи электричества с высоким значением напряжения. Подобные приборы широко используются не только на больших производствах, но и на особо опасных объектах.

Второй тип аппаратов применяется в быту или при несложных выездных работах. Яркий пример — аппарат для сварки скруток ТС 700 от бренда Призма. Этот аппарат широко применяется как домашними сварщиками, так и частными мастерами. Этот сварочный аппарат для медных проводов отлично справляется со своей основной задачей и позволяет получить качественное соединение.

Если у вас уже есть в арсенале обычный бюджетный инвертор, то не обязательно покупать аппарат типа ТС 700. Ведь инвертор — это хороший аппарат для сварки проводов в домашних условиях, поскольку он обладает удобной регулировкой значения напряжения и силы сварочного тока.

Также есть отдельный тип оборудования — это самодельный аппарат для сварки скруток. Некоторые умельцы считают, что аппарат для сварки скруток медных может быть и самодельным. При этом они умудряются получить крепкие и надежные соединения, поскольку обладают достаточным опытом. Если у вас нет опыта в сварке медных скруток, то мы не рекомендуем использовать для этих целей самодельный аппарат. Ну а если вы уже обладаете достаточными навыками, то можете посмотреть видео о том, как сделать сварочный аппарат для сварки скруток из медных проводов. Для меди своими руками вам понадобится не только аппарат, но и правильно подобранные электроды. Для этих целей необходимо подбирать электрод, в составе которого обязательно будет медь. Подбирая силу тока при сварке такими электродами, учитывайте сечение провода и количество жил. Вам подойдет даже маломощный сварочный аппарат, поскольку при максимальной силе тока в 120 Ампер уже возможна сварка электропроводки с сечением 2.5 мм2.

Сварка скруток — дело непростое. Есть общие рекомендации (вроде тех, что мы дали выше), но зачастую сварщики вырабатывают свои правила сварки при частой практике. Самое главное, что вам нужно запомнить — электрод не должен прилипать к проводам. Экспериментируйте, практикуйтесь. И тогда вы найдете оптимальный режим сварки для того аппарата, который используете.

Почему инвертор?

Добавим пару слов о том, почему инвертор — это отличный аппарат для сварки скруток своими руками. Мы считаем, что этот тип сварочного оборудования может стать универсальным помощником в быту. В том числе, при сварке медных скруток. Все дело в его габаритах и весе, а также в технических особенностях. Во время сварки вам не нужно думать о том, что напряжение дуги может измениться, поскольку вы заранее задаете нужное вам значение

К тому же, инверторы оснащены плавной регулировкой сварочного тока, что очень важно при сварке скруток из меди

Сварка проводов инвертором может быть не такой качественной, как при использовании специального аппарата. Но мы не считаем, что итоговый результат так уж плох. Соединение получается немного пористым, но это почти не влияет на характеристики провода. И не забывайте об универсальности таких аппаратов. С помощью инвертора можно не только соединить провода, но еще и забор починить или собрать каркас для теплицы. Настоящая находка для мастера на все руки.

Признаки качественного продукта

Быстро оценить качество кабеля можно по ряду признаков. Основными из них являются следующие:

в технических характеристиках должна приводиться эффективная площадь жилы, а не общая;
формирование отдельной жилы из большего количества проволок увеличивает как токовую нагрузочную способность, так и улучшает изгибные характеристики;
цена такого продукта не может сильно отличаться в меньшую сторону от среднерыночной;
недопустим отказ от меди в пользу омедненного алюминия; медь должна иметь хорошую степень очистки от примесей (можно оценить по величине сопротивления);
оболочка и/или изоляции из ПВХ-пластиката вместо резины существенно увеличивает срок службы.

Целесообразно приобретение продукции ведущих производителей, которые уделяют большое внимание качеству продукции

Характеристики сварочных кабелей

Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью

Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:

Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
Стойкость к солнечным лучам и влаге.
Невосприимчивость к плесени и грибку.
Упругость – минимальная вероятность появления изгибов.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера

Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Допустимо ли удлинять

С длинным проводом удобнее работать, но он повышает сопротивление проводника и соответственно на нем происходит дополнительное падение напряжения.

Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.

Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.

При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.

Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.

После покупки инвертора выясняется, что входящий в комплект сварочный кабель неудобен для сварки в отдаленных местах из-за малой длины. Поэтому недостающие метры придется докупать. Чтобы кабель не ухудшал параметры оборудования, был удобен при работе и переноске, нужно знать по каким критериям его выбирать.

Пружинные клеммы

Пружинные зажимы – это наиболее простое эффективное и быстрое соединение. По отзывам пользователей, наиболее надежными являются клеммы немецкой фирмы Wago. Принцип работы и устройство клемм можно посмотреть на картинке.

Преимущества такого соединения:

Можно пользоваться, не обладая специальными знаниями;
Нет необходимости дополнительной изоляции жил;
Быстрое соединение, некоторые соединения выполняется нажатием кнопки или рычажка на корпусе зажима.

Недостатки:

Пружинные клеммы могут использоваться для кабелей диаметром не боле 4 мм 2.;
Необходимо учитывать 15 % запас прочности. Например, если сеть рассчитана на 16А,то клеммник необходимо брать не менее 20 А.;
Также к минусам можно отнести их дороговизну, одна клемма Wago может стоить около 12 руб.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

трансформатор;
зажимы типа крокодил;
угольный электрод;
алюминиевый кабель — 2 штуки;
поворотный регулятор напряжения;
провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор

Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик

Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки

Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки

Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки. Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток

Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии

Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.

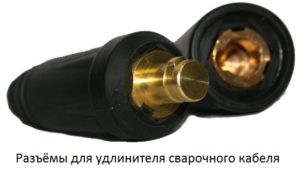

Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.

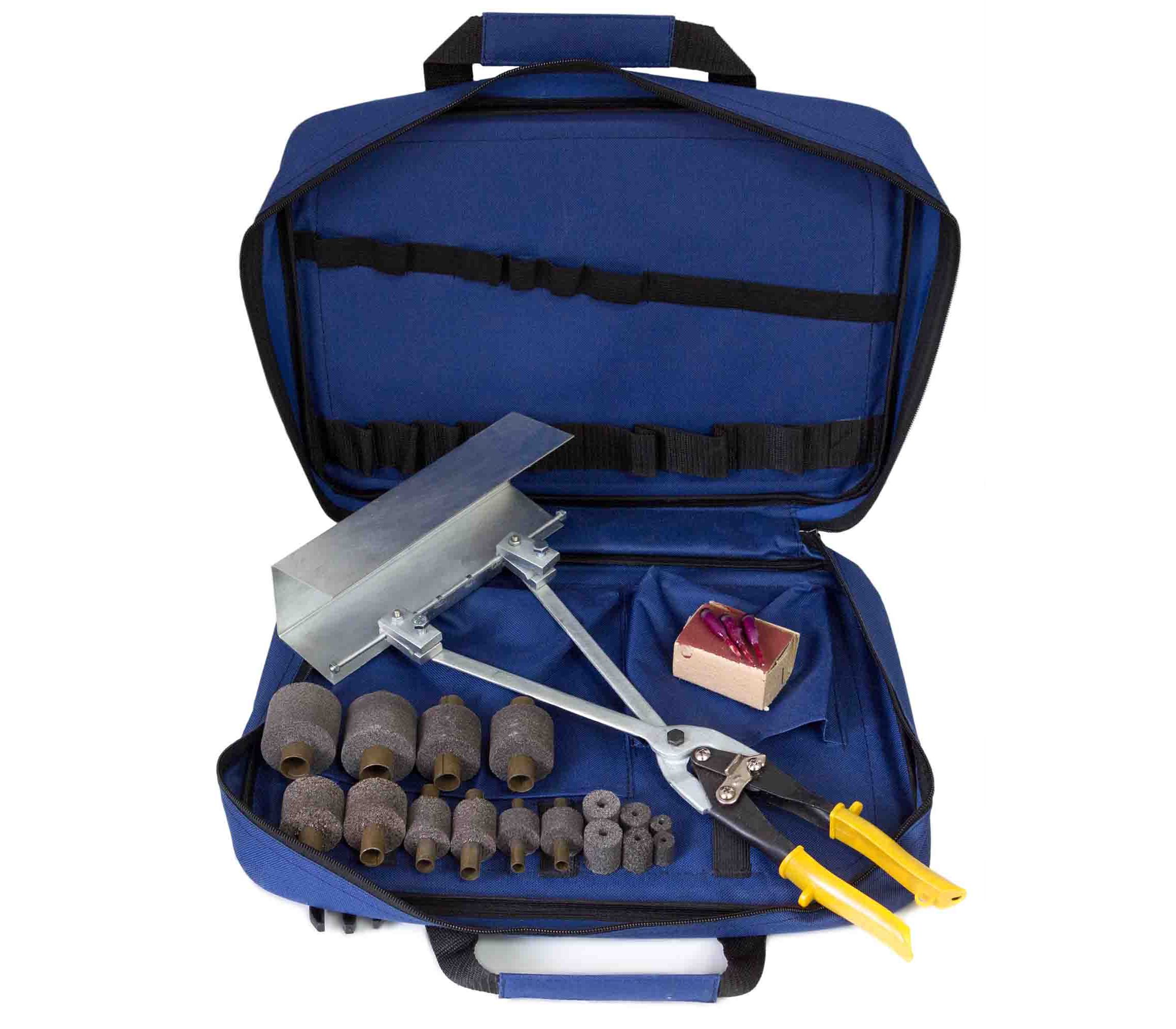

Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».
