Установка анкерных болтов в фундамент

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

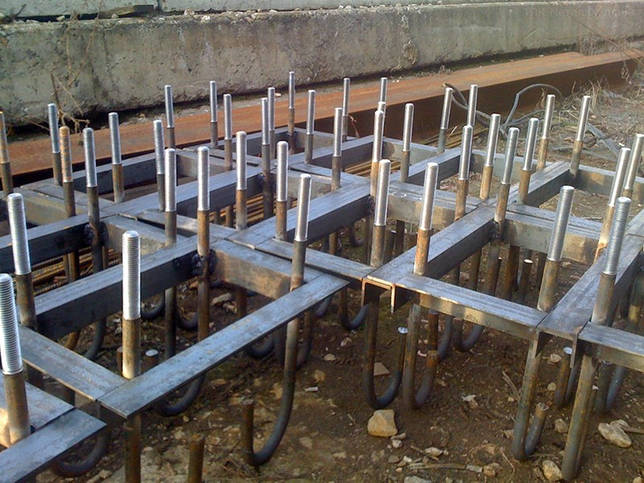

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Здравствуйте, уважаемые читатели блога, в статье анкерные болты поговорим о фундаментных болтах. Тогда почему эта статья называется не фундаментные, а анкерные болты?

Потому, что на стройке при устройстве фундаментов все их называют анкерами и речь в данной статье пойдет об их обозначение, видах, расскажу, как их необходимо крепить и какие последствия могут быть при не правильной установки.

Эта статья будет полезна строителям, которые только начинают осваивать общестроительные работы и вам, допустим, предстоит построить здание из металлоконструкций.

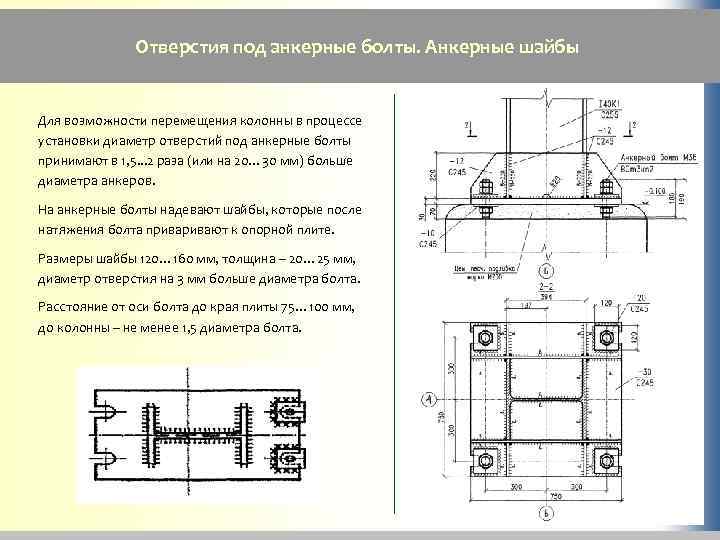

Монтаж металлоконструкций начинается с установки колон четко по осям и размерам, заданным в чертежах на бетонные фундаменты. Металлические колонны устанавливаются и крепятся на фундаментах с помощью анкерных болтов, так же есть вариант и без них.

Без болтов в фундаменты закладываются закладные детали из металлических пластин и колонны к ним привариваются. В варианте с фундаментными болтами колонны проще устанавливать ровно по вертикали.

Допустим по уровню видно, то колонна стоит не ровно и наклонена в какую-либо сторону, это выравнивается с помощью затягиванием гайки с противоположной стороны до ее выравнивания.

Давайте разберемся с обозначением фундаментных болтов и их классификацией, а потом поговорим, как надо их выставлять и какие последствия могут быть при неправильной установки.

На чертежах, они обозначаются, как закладные детали на фундаменте по ГОСТу 24379.1-80 «Болт 1.1 М24х900 С235», что это значит? Первые цифры 1.1 это тип обозначает, что они относятся к болтам фундаментным изогнутым тип 1, исполнение 1. М24х900 диаметр резьбы 24 милиметра, длинной L=900 мм, шпилька из стали марки С235.

Как вы поняли кроме тип 1, есть другие типы болтов, их всего 6 с разными вариантами исполнения. Тип 2 болт фундаментный с анкерной плитой, тип 3 болты фундаментные составные, тип 4 болты фундаментные съемные, тип 5 болты фундаментные прямые и тип 6 болты фундаментные с коническим концом.

Чаще всего на фундаментах, во всяком случае в моей практике, применялись болты первого типа с изогнутыми концами. Которые необходимо четко выставить до заливки фундамента бетоном.

Назначение и виды фундаментных анкерных болтов

Принцип функционирования фундаментных болтов заключается в том, что болты по своему строению напоминают своеобразный якорь. Зацепление располагается глубоко в строительном материале, что способствует улучшению качества фиксации.

Подобные метизы являются крепежами анкерного образца. Различные типы фундаментных анкерных болтов практически не отличаются от обычных анкеров.

Строение:

• Ось с насечкой. Монтируется в стену здания.
• Якорь. Данная часть метиза монолитно фиксируется в бетонном основании.
• Верхняя часть анкерного болта. Может быть представлена разнообразными вариантами исполнения.

Внешний вид последнего компонента сильно зависит от предназначения анкеров, поскольку они могут выполнять различные функции.

По принципу фиксации и глубине заделки метизы полностью соответствуют названию якорь. Обуславливается это тем, что на крепежные элементы действует три основные силы:

1. Трение. Изделие передает всю нагрузку от несущей конструкции монолитной основе. Происходит это благодаря силе трения, которая возникает в результате распирания. Данный фактор является ключевым показателем необходимости использования расширяющейся части болта.
2. Упор. Производство фундаментных болтов подразумевает использование качественных материалов, которые будут способны противодействовать постоянной нагрузке. Поэтому нагрузка, которая воспринимается болтами, компенсируется материалом заготовки.
3. Склеивание. Данная сила компенсируется напряжением в месте соединения основы с анкерным болтом. Особенностью такой нагрузки является то, что она характерна для химических соединений. При расчете фундаментных болтов следует учитывать, что химические анкера не выполняют функцию упора.

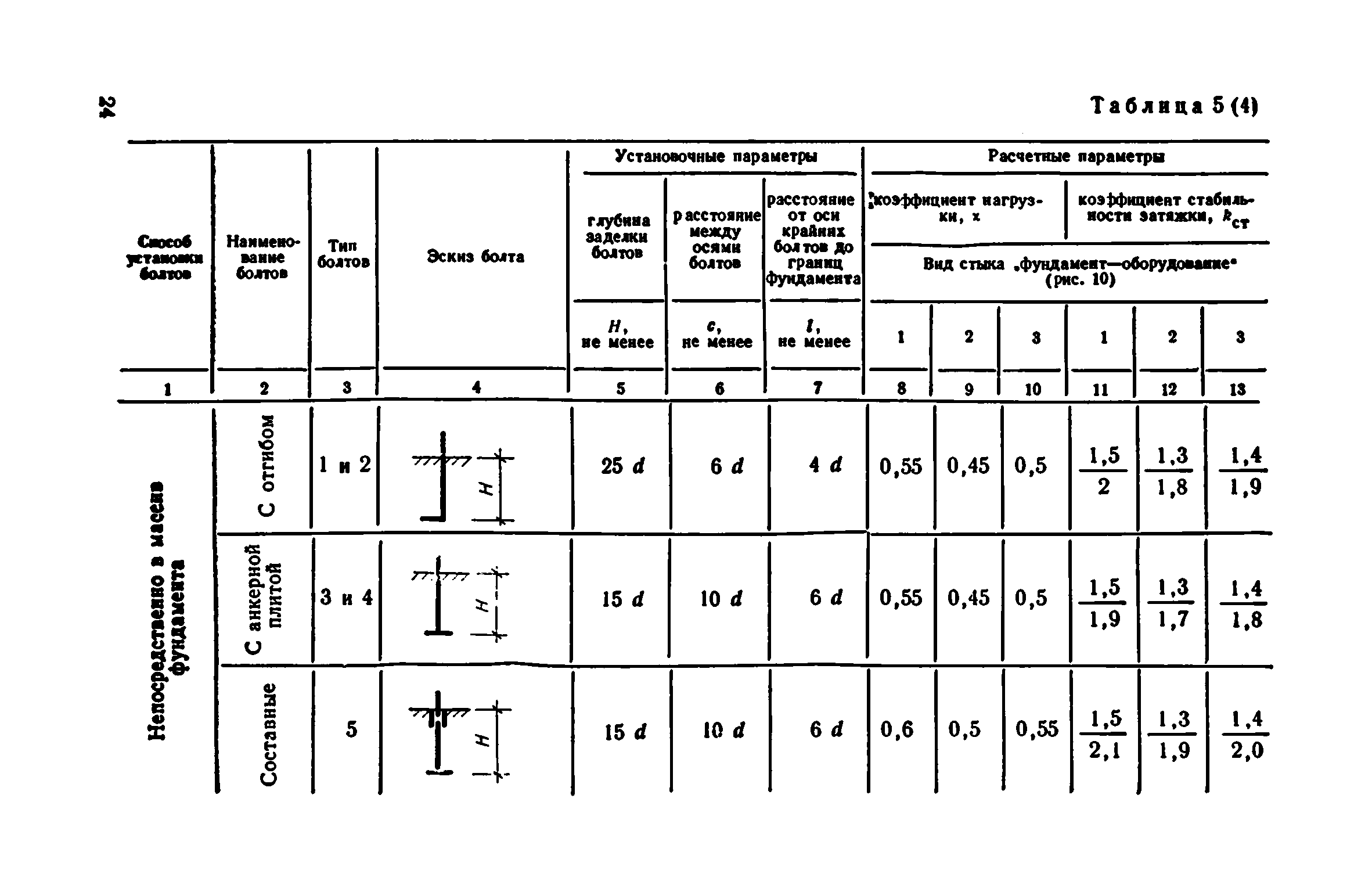

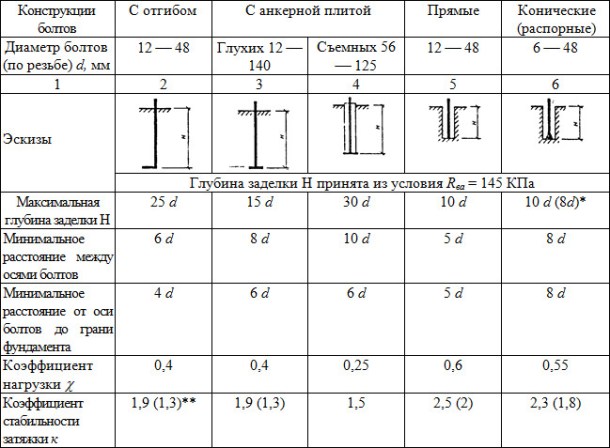

Особенности конструкции и данные о размерах анкерных крепежей указаны в ГОСТ 24379.1-80, а также ГОСТ 24379.0-80.

Фундаментные фиксаторы характеризуются высокой надежностью и имеют узкую специализацию. В области применения анкера являются абсолютными лидерами на рынке, поскольку не имеют аналогов.

Основные преимущества анкеров

К достоинствам крепежей можно отнести следующие характеристики:

• Универсальная несущая способность.
• Различные способы изготовления фундаментных болтов предполагают использование их со всевозможными типами конструкций. Такое решение позволяет применять фиксаторы для разных видов оборудования.
• В зависимости от предназначения и характерных особенностей основания изготовители предлагают широкий ассортимент размеров. Приспособления могут быть длиной 15 – 500 см.
• Два метода установки дают возможность монтировать изделия непосредственно во время строительства, а также на поздних стадиях работ.
• Использование качественных материалов не делает метизы слишком дорогими по сравнению с другими строительными изделиями, которые применяют после проектирования зданий.

Недостатки

Фундаментные болты с гайками

Из минусов можно выделить всего два

• Метизы слишком узкоспециализированы. Область применения – монтаж в бетонный фундамент.
• Задействование фиксаторов требует соответствующих знаний и навыков, поскольку для установки необходимо проводить точный расчет количества метизов и прочих материалов. Учитываются также особенности определенной конструкции, способ установки и прочие факторы.

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.

Характеристики, типы и размеры

Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.

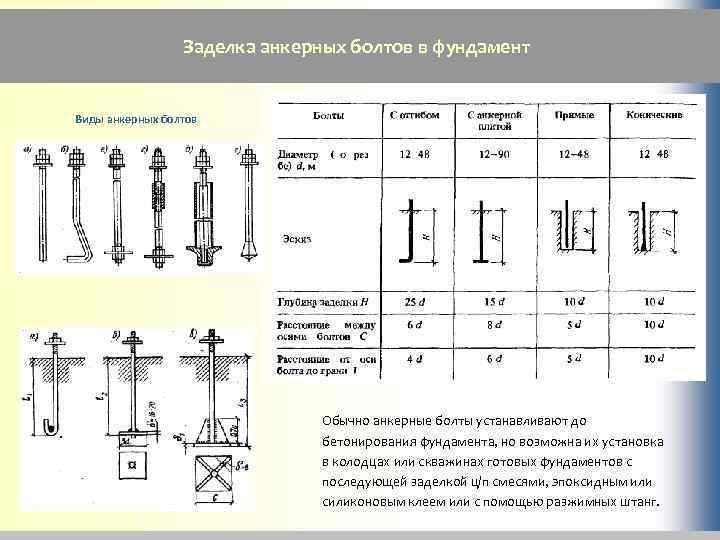

Производятся следующие виды фундаментных болтов:

1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.

3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.

4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.

5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.

6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.

Установка

Перед тем как приступить к монтажу данного типа крепления, нужно произвести расчёт необходимых болтов согласно проектной документации. Делается это для определения их эксплуатационных характеристик. Учитывать стоит расстояние от края фундамента, а также глубину отверстия. Болты анкерные держатся благодаря таким особенностям, как склеивание, упор и трение. Что касается упора, то это та нагрузка, которую принимает на себя крепёж и компенсирует благодаря своим конструктивным характеристикам. Нагрузку обеспечивает трение. Ну а склеивание представляет собой компенсацию этих нагрузок благодаря «касательным напряжениям».

Но также стоит акцентировать своё внимание на тот факт, что размер анкера вместе с глубиной заделки не должна быть больше высоты самого фундамента

Это очень важно, иначе в момент затяжки самого болта произойдёт нарушение фиксации. Вы не достигнете требуемой надёжности такого крепления

Соединение с плитой должно быть жёстким и прочным

Вы не достигнете требуемой надёжности такого крепления. Соединение с плитой должно быть жёстким и прочным.

Установка анкерных креплений не является сложной процедурой. Её можно выполнить и самостоятельно без привлечения бригады профессионалов.

Однако для этого вам нужно придерживаться ряда основных правил.

• Досконально изучите план объекта строительства, и определите точные места для установки анкерных болтов.
• Контролируйте глубину погружения данного крепления в уже сформированный фундамент. Она не должна быть больше его толщины.
• Обязательно учитывайте расстояние между рядом находящимися крепёжными элементами. Расчёт проводится довольно просто: это две величины самой глубины заделки.
• Фундаментные болты должны стоять строго вертикально.
• Формирование блока данного вида крепления. После полного высыхания бетона нужно скрепить все концы болтов при помощи железной пластины или доски с заранее просверленными отверстиями. Благодаря этому надёжность всей конструкции будет высокой.
• Если вы крепите анкерный крепёж ещё до заливки фундамента, то также стоит заранее просчитать их максимально точное расположение согласно проекту здания.

Сферы применения

Основная задача фундаментных болтов – обеспечение надежного сцепления стен с основанием. Анкеры устанавливаются несколькими способами: забиванием в предварительно высверленное отверстие, и закладкой на этапе заливки фундамента. Второй метод считается более надежным, но требует внимательного подхода к монтажу, так как необходимо учесть не только расстояние между анкерами и глубину залегания, но и точность установки относительно вертикальной оси.

Кроме того, анкеры применяются для крепления станков к основаниям. Здесь главная задача — снятие нагрузки с бетона, которую создает вибрация станка. Такой крепеж имеет несколько иную конструкцию, а монтироваться может, также, на этапе заливки в виде закладной или в просверленные отверстия.

Также анкеры могут быть использованы при возведении пристроек, когда необходимо соединить новую стену со старой. В этом случае задача метиза не только надежно соединить конструкции, но и равномерно распределить нагрузку между ними.

Как правильно установить анкерный болт с гайкой — пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Источник

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

1. Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
2. Упор. Анкерный прочный болт самостоятельно компенсирует нагрузки.
3. Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

1. Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
2. Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.
3. Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
4. При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
5. Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Правила выполнения монтажа

Поверхность рабочей части анкера очищается перед установкой механическим способом, убирается ржавчина, пыль, смазка. Жир удаляется обжигом с дальнейшей протиркой спиртом или ацетоном. Работают вибраторы адресного действия с напряжением 36 В.

В скважину болты помещаются после замешивания заделочного раствора и подготовки отверстия. Крепеж ставится в скважину, между стенкой отверстия и метизом подается немного смеси. Надевается на стержень вибрационный уплотнитель, в дозаторный отсек закладывается раствор. В процессе монтажа виброуплотнитель поворачивается на 20 – 30°.

Фундаментный болт: сфера применения

Болты такого рода применяются не только для фундаментов, но и для различного рода бетонных конструкций, к которым необходимо прикрепить другие конструкции.

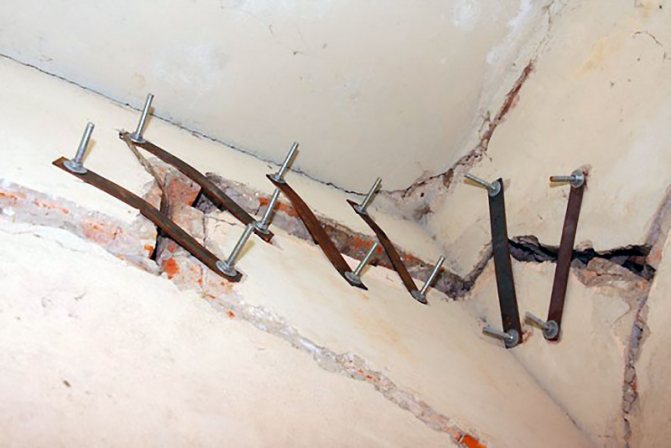

1. Ремонт фундаментов и стен. Эти болты применяются для скрепления между собой разрушенных участков фундамента и стен. Для этого применяются анкерные фундаменты.

1. При монтаже металлического ростверка к бетонным сваям (столбам).

Металлический ростверк может крепится к бетонному фундаменту при помощи фундаментных болтов

1. При устройстве крепежей в фундаментных подушках под различное оборудование. Применяется в технических и производственных помещениях.

Для крепления любых конструкций к фундаменту можно применять фундаментные болты

1. Строительство дамб, мостов, плотин и прочих тяжёлых конструкций, удерживающих колоссальные нагрузки и разрывную силу.
2. Используются в зданиях с повышенной сейсмической активностью для крепления стен к фундаменту.
3. Фундаментный болт в быту применяется для крепления чего-либо тяжёлого.

Рекомендую: Задел сверлом провод в стене, как восстановить изоляцию, или можно просто зашпатлевать?

ГОСТ фундаментные болты

Так как фундаментные болты испытывают чрезмерные нагрузки и призваны снимать напряжение со стен и основания, к их изготовлению предъявляются повышенные требования. Существует специальный ГОСТ, в котором регламентируется не только размер болта и его конструкция, но и определяется материал изготовления. Вне зависимости от конструктивной особенности болта, он должен быть изготовлен из высокопрочной легированной или углеродистой стали. На поверхность, в ряде случаев, и, если в этом есть технологическая необходимость, наносится слой цинка. Методы нанесения покрытия могут быть двух типов:

1. Гальванический. От цинковой заготовки в специальной гидролизной ванне атомы передаются на болт, полностью покрывая его поверхность.
2. Диффузионный. Защитное покрытие наносится при высокой температуре, благодаря чему происходит проникновение атомов защитного материала в поверхность заготовки.

Оба метода показывают превосходный результат, и не имеет значения, каким из них было нанесено покрытие, при условии, что все сделано согласно нормативам и установленным правилам.

Комплектность согласно ГОСТ 24379.1-2012

Государственный стандарт предусматривает ряд отсылок к другим нормативным документам. В частности к размеру и шагу резьбы болта, а также качеству используемой стали. Данный ГОСТ различает несколько типов болтов, каждый из которых мы рассмотрим чуть ниже.

Также в регламенте описываются подробные требования по комплектации. Согласно им фундаментный болт должен состоять из следующих элементов:

• Центральный стержень. Основной элемент анкера;
• Арматура анкерная;
• Плита;
• Втулка;
• Муфта;
• Шайба;
• Гайка;
• Труба;
• Разжимная цинга.

В зависимости от конструкции анкера и его типа часть элементов может отсутствовать. Например, в прямом болте используется только центральная штанга и гайка, накручиваемая на резьбу с одной стороны болта. Это самая простая конструкция. В более сложных, составных элементах используются все перечисленные элементы, а в ряде случаев еще и в нескольких экземплярах. В частности гайки и шайбы могут быть в количестве больше одной штуки.

Разновидности

Как бы просто ни был устроен монолитный фундамент, на деле оказывается, что здесь действуют множество факторов, заметно влияющих на надежность крепления. Соответственно, и фундаментные болты имеют множество разновидностей.

По конструктивным особенностям

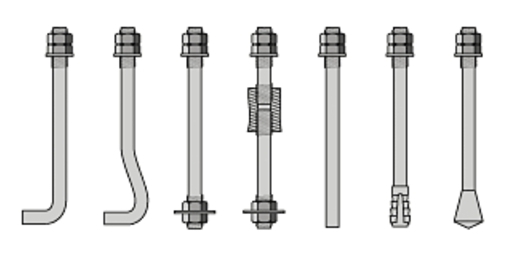

По конструктивным особенностям фундаментный анкерный болт разделяют на следующие виды.

• Изогнутый – состоит из шпильки, шайбы и двух гаек. Один конец штыря имеет изогнутую форму – крюк. Согласно ГОСТ максимальная длина изделия достигает 180 см. Применяется анкер для крепления металлических и железобетонных конструкций. Шайба может быть разных размеров для оборудования с разными монтажными отверстиями. Применяют крепеж, если высота фундамента не зависит от глубины заделки анкера.
• С анкерной плитой – на нижнем резьбовом конце штыря имеется анкерная плита, закрепляемая при помощи резьбовых гаек. Плита и обуславливает надежность крепления в бетоне. Строение может иметь разное, что определяется строением фундамента. Максимальная длина изделия – 5 м. Используется анкер для крепления металлических и железобетонных конструкций. Этот вариант устанавливается для бетонирования. Имеет меньшую глубину заделки, а поэтому применяется тогда, когда высота основания зависит от глубины заделки.
• Составной с анкерной плитой – в дополнении к резьбовой шпильке и анкерной плите появляется муфта, что позволяет соединить две части анкерного болта. Таким образом выполняют стяжку двух конструкционных элементов, монтируемых методом поворота или надвижки. Общая схема монтажа такова: в фундамент бетонируют часть шпильки с муфтой, затем устанавливают механизм и вкручивают верхнюю часть в муфту. Длина вкручивания составляет не менее 1,6 от диаметра резьбы.
• Съемный – монтируется в заливной фундамент. Анкерная плита может иметь разные исполнения: сварная, литая, плоская анкерная плита. Этот вариант разработан для фиксации в бетонный, кирпичный или каменный фундамент. Чаще всего их используют для крепления прокатного оборудования, поскольку оно подвергается высокой динамической нагрузке. Также съемный крепеж требуется в тех случаях, где, как показывает практика, болты придется заменять со временем. Съемный болт монтируется несколько иначе: в фундамент бетонируют только анкерную часть, а шпильку устанавливают после обустройства фундамента.
• Прямой – самая простая модификация, состоящая из металлического штыря и гайки. Длина может достигать 140 см. Этот вариант рассчитан на установку в готовый твердый фундамент, когда деформационные нагрузки исключаются. Прямой анкер крепят на клеевой или цементный раствор и удержание он обеспечивает за счет сил склеивания. Обычное их применение – строительные работы.
• Распорный с коническим концом – устанавливается в готовый фундамент, предварительно для него высверливается отверстие. Фиксируется крепеж при помощи разжимных цанг или цементным раствором. Крепеж также используют в строительных работах, но при сооружении конструкций, подвергаемых вибрационной нагрузке.

Фундаментный анкер-болт (разновидности)

По условиям эксплуатации

Крепеж различается по условиям эксплуатации:

• расчетные – анкер воспринимает нагрузку, возникающую при работе оборудования, и передает ее фундаменту;
• конструктивные – их главной задачей является обеспечение стабильной работы механизмов и предотвращение случайных сдвигов. При этом стойкость к опрокидыванию или смещению обеспечивается главным образом весом самой конструкции или машины.

По методу установки

По методу установки различают такие виды фундаментных болтов:

• устанавливаемые до бетонирования – большинство видов закрепляются таким образом: изогнутые, с анкерной плитой и так далее;
• устанавливаемые в готовый фундамент – это прямые и распорные. Для их монтажа необходимо высверливать отверстие в бетоне. Анкер, который фиксируется в готовое основание, запрещается использовать при возведении высотных зданий, поскольку ветровая нагрузка для них является основной.

Производство фундаментных анкерных болтов запечатлено в этом видео:

Классификация анкерных болтов.

Типы и конструкция фундаментных болтов. За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.
