Контактная сварка из инвертора своими руками

Инструментарий для сборки аппарата

Данная конструкция имеет автоматизированный принцип работы, а значит, понадобится преобразователь тока (трансформатор). Если в сарае имеется старая микроволновая печь, можно извлечь преобразователь из корпуса, стараясь не повредить детали.

Точечную сварку можно сделать своими руками из сварочного аппарата. Также понадобятся отвертки, кабели, медный провод достаточного сечения, материалы для корпуса, ручки, щипцы, которые будут использоваться в качестве зажимов.

Для качественной подачи электрического разряда необходимы электроды, поверхность которых покрыта сплавом из меди. Для организации поворотного механизма фиксирующих зажимов нужен рычаг (если нет в хозяйстве, можно купить в магазине строительных инструментов). Также понадобятся инструкции по сборке аппарата точечной сварки своими руками.

Преимущества точечной сварки

Отличительными характеристиками контактной сварки являются:

1. Бережное и аккуратное соединение деталей, смежных поверхностей, стыков.
2. Отсутствие значительного повышения температуры при подаче электрического разряда. В данном моменте имеет значение площадь соединяющих дуг и контактов, через которые подается электрический ток.
3. Удобство проведения ремонтных работ. Сама конструкция аппарата (классический вариант) предусматривает возможность захвата и удерживания деталей, поверхностей или металлических листов.
4. Благодаря особой конструкции сварочный аппарат подобного типа позволяет соединять места сгибов, стыков, труднодоступных мест.
5. Все скрепленные локусы отличаются особой прочностью стыков.
6. Точечная сварка, изготовленная своими руками, часто используется для сварки автомобиля, деталей, ремонта днища и кузова.

К практическим плюсам самодельных сварочных установок следует отнести низкие финансовые затраты, возможность моделировать конструкцию агрегата (например, удерживающую ручку или захваты-щипцы для деталей), возможность воспользоваться готовыми проектами сборки микросварки своими руками.

Сборка инвертора своими руками

Важным вопросом остается, как сделать сварочный инвертор своими руками? В первую очередь нужно выбрать корпус с надежной защитой либо сформировать его самому при помощи листового металла, где толщина должна достигать не меньше, чем 4 миллиметра.

За основу, где монтируется трансформатор для инверторной сварки, используют листовой гетинакс с толщиной не меньше, чем 5 миллиметров. Сама конструкция будет располагаться на основании благодаря скобам, изготовленным самостоятельно из медных проволок в диаметре с 3 миллиметрами.

Чтобы создать электронные платы в электрических схемах сварочного аппарата, используют фольгированный текстолит, у которого толщина достигает 1 миллиметр. Монтируя магнитопроводы, которые в период эксплуатации имеют свойство греться, необходимо помнить о зазорах между ними. Они нужны, чтобы воздух мог свободно циркулировать.

С целью автоматического управления сварочным инвертором, сварщик должен купить и подсоединить к нему специальный контроллер, отвечающий за стабильность силы тока. От него также зависит, будет ли величина напряжения подачи мощной.

Для более удобной эксплуатации самодельного агрегата, во внешнюю часть монтируется орган управления. Он может выступать в виде тумблера для активации аппарата, ручкой в переменном резисторе, благодаря ей контролируется подача тока либо зажим для кабеля и сигнальный светодиод.

Собрать сварочный инвертор своими руками достаточно просто, если придерживаться всех правил, соблюдать инструкцию и строго идти по назначенной схеме.

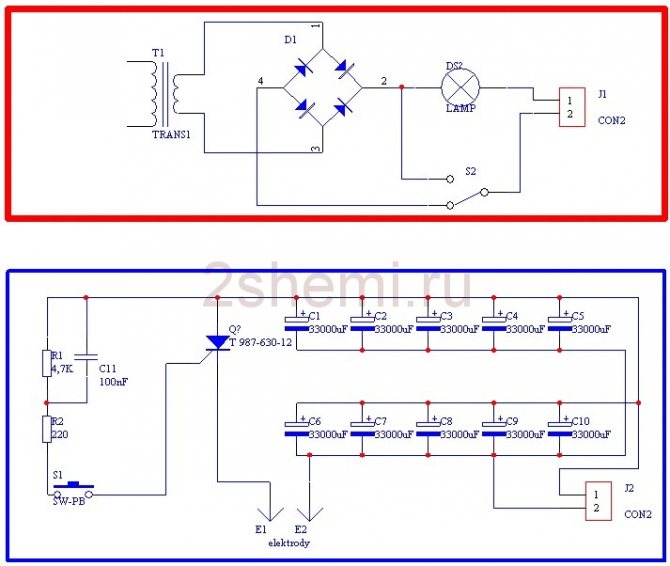

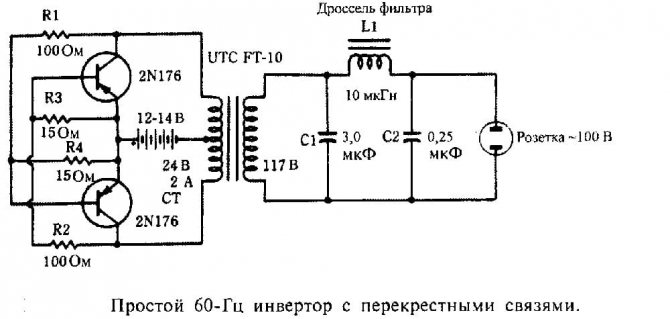

Схема изготовления инвертора своими руками.

Таймер для точечной сварки своими руками

29/08/ · В статье об изготовлении точечной сварки из трансформатора от микроволновой печи был указан модуль таймера но не все знают где подобный таймер достать или же как можно его сделать самому.5/5(1). Таймер для точечной сварки своими руками Для данного изделия очень важными факторами является надежность работы и высокий уровень точности проведения процедуры.

Когда то я озадачился созданием точечной сварки своими руками для соединения. Я точно так сделал в более серьезном контроллере для точечной сварки. Там использовался семисегментный индикатор, и там были все промышленные параметры точечной сварки. Хочу поделиться своим опытом создания аппарата точечной сварки своими руками.

Как и большинство подобных самоделок, исходниками послужили трансформатор микроволной печи и медный кабель.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Массаж в любое время дёшево и сердито. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.

Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог Магазины Китая. RSS блога Подписка.

Таймер для контактной сварки

Цена: Когда то я озадачился созданием точечной сварки своими руками для соединения аккумуляторов Сначала был собран таймер на , потом на микроконтроллере pic16fa.

Для него была написана самодельная прошивка, управление энкодером с нажатием, от 0. Но этот аппарат точечной сварки давно продан и мне нужно было чем то сваривать аккумуляторы Для этого на aliexpress был заказан этот таймер за Приехало чуть быстрее чем за месяц. Посмотрим что он из себя представляет.

Панно из можжевельника своими руками

Что такое контактная сварка? Берем большой транс, чтоб пробки в квартире не выбивало от микроволновки например. Срезаем вторичку, первичка на остаётся. Выбираем шунт. Вместо тысяч витков старой вторички запихиваем витков толстого провода. Для сварки аккумов можно витков сечением 35мм. Для более толстых пластин и проволоки 2 витка сечением мм.

Оконцовываем толстые проводки. Крепим к концам провода электроды в зависимости от задачи. И если подать на первичку транса вольт, то во вторичке пойдет ток в районе А, который разогревает место контакта электродов с металлом. Если это толстое железо или проволока то выдержка обычно большая, несколько секунд и можно просто подавать вольт на транс через автомат или любым другим ручным методом.

Как своими руками собрать споттер из сварочного аппарата

Если же варить круглые литиевые аккумы, то там тонкие пластины 0. Прожиг аккумуляторов недопустим, разгерметизация банки — банка на выброс. Вот для замены автомата или кнопки, для того чтоб точно выставить короткую выдержку и применяется этот таймер. Для тех, кто мало представляет что это такое и с чем его едят, можно почитать: мой прошлый обзор или обзор от Yurok Упаковано хорошо, картонная коробочка и внутри плата под несколькими слоями вспененного полиэтилена.

Если играть коробкой в футбол то ничего не повредится. Внутри плата с хорошего качества.

Сшить чехол на газовый баллон своими руками

Силовой симистор желательно прикрутить на радиатор через термопасту. Можно прикрутить его прямо на корпус контактной сварки, но тогда это нужно делать через изолятор.

Разновидности оборудования

Все сварочные клещи работают по одному принципу: при подаче тока электроды сжимаются. Они различаются по форме крепления и методу создания силовой нагрузки. Они бывают двух видов:

• ручные (они отличаются небольшим весом);
• подвесные (зажимные рычаги закрепляются на кронштейнах или стационарно размещаются на столах так, чтобы контакты находились на весу, в руках сварщик свободно держит свариваемые детали).

Ручные сварочные клещи

Подвесные сварочные клещи

Подвесные промышленные клещи для создания большого сжимающего усилия оборудуют пневматическим толкателем. При необходимости можно сделать подвесные ручные клещи, для этого их располагают в вертикальной плоскости. В тисках зажимают нижнюю ручку, верхняя остается свободной. Такая конструкция облегчает труд сварщика.

Конструктивное исполнение

Машина точечной контактной сварки, изготовленная в бытовых условиях может быть предназначена для решения простых задач, возникающих в быту. С ее помощью несложно наложить шов, необходимый при ремонте или изготовлении изделий. Контактная точечная сварка получается путем нагревания отдельных элементов электрическим током и обеспечивается надежное соединение, и ремонтируемое изделия еще некоторое время прослужит.

Устройство функционирует в непосредственной зависимости от габаритов материала, его теплопроводности и мощности оборудования.

Параметры работы следующие:

1. Невысокое напряжение от 1 до 10В.
2. Время производства работ занимает несколько секунд.
3. Сила тока от 1000 Ампер.
4. Небольшая площадь расплавления.
5. Давление к месту ремонтируемого образца должно быть сильным.

Автоматическая контактная сварка, сделанная в бытовых условиях, при соблюдении всех параметров учитывает требования к качеству. Чтобы упросить задачу рекомендуется выбирать переменный ток. В этом случае продолжительность воздействия позволит выполнить качественные швы, при этом временной промежуток будет увеличен. В таких устройствах имеется реле, обеспечивающее регулирование времени.

Аппарат контактной сварки своим руками сделать несложно. Он довольно прост в изготовлении. Для этих целей можно использовать в качестве автотрансформатора преобразователи тока от старого телевизора. Контактная сварка из микроволновки, а также сварка из инвертора или из ЛАТРа тоже будет неплохо функционировать.

При выборе наиболее подходящего трансформатора обмотки наматываются вновь, исходя из параметров напряжения и тока. Обозначение точечной контактной сварки согласно требованиям ГОСТ 14098.

Схема управления техническим устройством разрабатывается, либо можно воспользоваться существующей, размешенной на интернет-страницах, опять же на основании задаваемых параметров. Станок контактной сварки производится в соответствии с видами предполагаемых работ. Во множестве случаев выполняют клещи для контактной сварки.

Соединение должно быть выполнено правильно, чтобы был обеспечен непосредственный контакт, в том числе прохождения силы тока одного параметра

Особое внимание представляет трансформатор для контактной сварки и электроды для контактной сварки, закрепленные на клещах

На агрегатах при недостаточном внимании на этот критерий возникает искрение, и конечный результат не достигается. Неплохим решением будет также шовная контактная сварка своими руками из инвертора или выполнение агрегата своими руками из микроволновки, а также СВЧ печь.

Сварщик контактной сварки может варить все разновидности материалов в соответствии с видами аттестации. Вакансии всегда предусматривают первоначальное обучение. Дуговая сварка выполняет соединения более массивных конструкций.

Выполнение работ

Дуговая сварка не подойдет для заваривания отдельных точек.

Перед выполнением работ необходима заточка электродов для контактной сварки, это знает каждый сварщик на машинах контактной сварки.

Контактная стыковая сварка оплавлением производится следующим образом:

1. Устанавливаются детали между электродами.
2. Под действием прижимного усилия создается сила трения между электродом и поверхностью.
3. Выставляется максимальный зазор перед подачей напряжения. В процессе протекания тока создается контактное сопротивление.
4. Подается напряжение и электрод перемещается, захватывая стыки, образовывая шов.

Соединение алюминиевых конструкций выполняется с помощью стыковой контактной сварки. Контактная сварка алюминия бывает шовная и точечная. Сварщик на машинах контактной сварки может иметь такую же квалификацию, как и при работе на инверторах. Электродуговая считается наиболее опаснее.

Контроль качества швов осуществляется государственного норматива. Стандарт – это ГОСТ 14098, на который ориентируются работники ОТК и на основании лабораторного испытания.

Методы работы со споттером

Методы работы с использованием споттера, который позволяет выправить деформированные участки кузова автомобиля, даже расположенные в труднодоступных местах, отработаны многими специалистами, занимающимися кузовным ремонтом. Исправляться с помощью такого аппарата могут различные элементы кузова автомобиля, подвергнутые деформации: двери, пороги, крылья и прочие детали. Принцип работы со споттером основан на том, что усилие, которое он создает, направляется к внешней стороне деформированной поверхности.

При подаче на электрод аппарата сварочного тока происходит соединение с деформированной поверхностью. После этого при помощи инерционного молотка или специального упора деформированный участок выравнивается и принимает первоначальное состояние. Заключительными этапами такого процесса являются тщательная зачистка исправленной поверхности и ее шлифовка. Подробнее о работе споттером можно посмотреть в видео ниже.

Технология работ, выполняемых при помощи споттера, состоит из следующих этапов:

• зачистка деформированного участка кузова автомобиля, при которой с поверхности металла должны быть удалены все покрытия;
• подключение к кузову автомобиля провода заземления;
• соединение крепежных деталей с деформируемым участком кузова, выполняемое при помощи точечной сварки;
• захват крепежного элемента при помощи специальных инструментов и приспособлений;
• вытягивание деформированного участка кузова и придание ему первоначальной формы;
• удаление крепежного элемента с поверхности кузова;
• зачистка выправленной поверхности и ее подготовка к покраске.

Об оборудовании

Общемашиностроительные нормативы времени на контактную сварку необходимы для выполнения производственных задач в заданный промежуток времени. Для нужд производства приобретается оборудование, например, контактная сварка tecna, формирующая соединения в виде точек.

ООО «ПФ Контактная сварка» выпускает, ремонтирует и дооснащает инверторные агрегаты. План предприятий, направленный на выпуск продукции в машиностроении, должен осуществляться при наличии современных устройств.

Многоточечные машины контактной сварки, в том числе их технология по принципу сварки сетки и стержней в неподвижном состоянии. Роликовая сварка этими машинами объединяет способы выполнения работ как прерывистым, так и непрерывным шагом.

Контактная точечная сварка, сделанная своими руками, нужна для выполнения ремонта изделий из тонкого металла, полиэтилена, в том числе полиэтиленовых труб, осуществляемая встык.

Сегодня представлено в продажу 91 сварочных агрегатов для контактной точечной сварки. Машина контактной точечной сварки МТ 1928 ЛМ предприятием ООО ПФ контактная сварка, изготовлена на основе полупроводников и на конденсаторах в состав комплекта входят:

• регулятор контактной сварки РКС 502 или регулятор контактной сварки РКС 801;
• клещи контактной сварки foxweld ктр 8 3097;
• на обмотку устанавливается контроллер pic16f628.

Машиной выполняются одноточечные соединения, также возможно соединение полиэтиленовых труб. Контактной сварки МТ достаточно для сварки арматуры.

С помощью этого агрегата выполняется контактно стыковая сварка проволоки.

Видео: точечная сварка своими руками (споттер).

https://youtube.com/watch?v=tf5-uJ_pn-o

Аппарат Акс 2М применяется для сварки медных и цветных сплавов, выполняется точечная сварка аккумуляторов. Сварка для аккумуляторов своими руками несложная по технологии.

Аппарат точечной сварки sunkko применяется для сборки батареи элементов. Sunkko 709a не перегревает металлическую пластинку при выполнении операций, что может произойти при запаивании изделий. Выпускается в комплекте с паяльником, а при работе используется никель. Шовная работа выполняется для полиэтиленовых труб встык на магистралях трубопроводов, а также можно соединить пластиковые изделия.

Профессиональный сварщик контактной сварки получает специальность в учебном заведении. Вакансии электрогазосварщиков, в том числе и сварщик на машинах контактной сварки или сварщик контактной сварки, всегда открыты на предприятиях.

Republished by Blog Post Promoter

Охлаждение

Аппарат сильно нагревается при инверторной сварке, поэтому вам нужно сделать систему охлаждения. Перенагревание может привести даже к выходу всего устройства из строя, поэтому, кроме радиаторов, используются вентиляторы. Мощный вентилятор сможет охладить всю систему, его следует устанавливать напротив понижающего трансформатора. Если вы используете вентиляторы малой мощности, то вам понадобится около 6 штук.

Не забудьте установить на самый нагревающийся радиатор термодатчик, который сработает в случае перегрева и выключит всю систему. Также установите заборщики воздуха, это позволит вентиляции работать лучше.

Рассчитаем количество витков для первичной и вторичной обмотки в варианте с регулированием ступенями по первичной обмотке.

Например, нам нужен трансформатор с регулированием сварочного тока 16 ступенями например используемого в этой схеме сварочного полуавтомата.

Выбираем номинальное напряжение вторичной обмотки.

Uномин = Uмакс — Uмакс*10/100

Где:
Uномин - напряжение номинальной обмотки (на это напряжение будем рассчитывать вторичку).
Uмакс - максимальное напряжение вторички для конкретного типа расчета.

Рассчитываем, Uмакс = 35 вольт

Uномин = 35 — 35*10/100 = 32 вольт.

Рассчитаем количество витков для вторичной обмотки номинальным напряжением 32 вольт, тип сердечника ОЛ (тор).

K = 35/S

К = 35/45 = 0.77 витка на 1 вольт.

W2 =U2*K = 32*0.77 = 25 витков

Теперь рассчитаем ступени первичной обмотки.

W1_ст = (220*W2)/Uст2

<strong>Где:
Uст2 - нужное выходное напряжение на вторичной обмотке.
W2 - количество витков вторички.
W1_ст - количество витков первичной обмотки.</strong>

Как мы рассчитали ранее количество витков обмотки W2 = 25 витков.

Рассчитаем количество витков первички для напряжения на вторичке равное 35 вольт.
W1_ст1 = (220*25)/35 = 157 витков.. Форсированный режим
Далее рассчитываем на 34 вольт (шаг 1 вольт на вторичке)
W1_ст2 = (220*25)/34 = 161 виток.. Форсированный режим
Далее рассчитываем на 33 вольт
W1_ст3 = (220*25)/33 = 166 витков.. Форсированный режим
Далее рассчитываем на 32 вольт
W1_ст4 = (220*25)/32 = 172 витка.. Номинальная обмотка
Далее рассчитываем на 31 вольт
W1_ст5 = (220*25)/31 = 177 витков.. Пассивный режим
Далее рассчитываем на 30 вольт ..
W1_ст6 = (220*25)/30 = 183 витка.. Пассивный режим
Далее рассчитываем на 29 вольт
W1_ст7 = (220*25)/29 = 190 витков.. Пассивный режим
Далее рассчитываем на 28 вольт
W1_ст8 = (220*25)/28 = 196 витков.. Пассивный режим
Далее рассчитываем на 27 вольт
W1_ст9 = (220*25)/27 = 204 витка.. Пассивный режим
Далее рассчитываем на 26 вольт
W1_ст10 = (220*25)/26 = 211 витков.. Пассивный режим
Далее рассчитываем на 25 вольт
W1_ст11 = (220*25)/25 = 220 витков.. Пассивный режим
Далее рассчитываем на 24 вольт
W1_ст12 = (220*25)/24 = 229 витков.. Пассивный режим
Далее рассчитываем на 23 вольт
W1_ст13 = (220*25)/23 = 239 витков.. Пассивный режим
Далее рассчитываем на 22 вольт
W1_ст14 = (220*25)/22 = 250 витков.. Пассивный режим
Далее рассчитываем на 21 вольт
W1_ст15 = (220*25)/21 = 261 виток.. Пассивный режим
И последняя ступень на 20 вольт
W1_ст16 = (220*25)/20 = 275 витков.. Пассивный режим

Мотаем первичную обмотку трансформатора  до 157 витка, делаем отвод, он будет соответствовать 35 вольтам на вторичке.

Далее мотаем 4 витка до 161 витка и делаем отвод, он будет соответствовать напряжению на вторичке 34 вольт.

Далее мотаем 5 витков и делаем отвод на 166 витке, он будет соответствовать напряжению на вторичке 33 вольт и т.д. согласно выше приведенному расчету.

Заканчиваем намотку первичной обмотки на 275 витке, он будет соответствовать напряжению на вторичке 20 вольт.

В итоге у нас получился трансформатор габаритной мощностью в 6840 ватт, первичной обмоткой с 16 ступенями регулирования.

Сечение обмоток такие же, как в первом варианте расчета.

На данном этапе мы заканчиваем расчет трансформатора.

Таким образом было рассчитано много трансформаторов и они прекрасно работают в сварочных полуавтоматах и сварочных аппаратах.

Не нужно бояться форсированного режима работы трансформатора (это такой режим, когда к обмотке трансформатора рассчитанного например на 190 вольт приложено напряжение 220 вольт), трансформатор прекрасно работает в таком режиме. Имея маломощный трансформатор, можно вытянуть из него все возможности используя форсированный режим для комфортного процесса сварки с помощью сварочного полуавтомата.

Ответ на комментарий.

Как наматывать на П-образный сердечник:

Первичная обмотка.

Вариант 1. Мотаем две одинаковые обмотки (клоны) в одну сторону и соединяем их начала. Концы этих обмоток используем для подключения к сети 220 вольт.

Вариант 2. Мотаем две одинаковые обмотки (клоны) в одну сторону, делаем отводы. Замыкая эти отводы, регулируем сварочный ток. Начало этих обмоток используем для подключения к сети 220 вольт.

Вторичная обмотка.

Мотаем две одинаковые обмотки в одну сторону и соединяем их концы. Начала этих обмоток используем для сварки.

Расчет площади сердечника и площади окна сердечника Sc и So.

По этим формулам, можно рассчитать требуемые величины.

Автор замысловатых расчетов: Admin Svapka.Ru

Подготовка деталей и сборка точечной сварки

Стандартная конструкция контактного сварочного аппарата состоит из силовой части, автоматического выключателя и защитного устройства. В свою очередь силовая часть включает в себя сварочный трансформатор и тиристорный пускатель, с помощью которых подключается первичная обмотка. Весь инвертор целиком не понадобится для самодельного сварочного аппарата, из него необходимо лишь взять основные детали. Это трансформатор с блоком питания, система управления и выключатель.

При изготовлении точечной сварки в первую очередь с трансформатора нужно снять вторичную обмотку, поскольку она совсем не используется во время работы. Главное при снятие обмотки – сохранить в целость первичной обмотки. Вместо удаленной вторичной обмотки накладывается другая, сделанная из толстого медного провода, сечением примерно 2-3 см. Затем она обматывается изоляционной бумагой и покрывается лаком с целью дополнительной изоляции и фиксации.

Затем проверяется направление каждой обмотки с помощью обычного вольтметра. Во вновь созданной цепи не должно быть коротких замыканий. После этого определяется сила тока. Данная процедура является обязательной для всех подобных устройств с двумя и более обмотками. Значение силы тока не должно быть более 2-х килоампер. В случае превышения установленного уровня, ее необходимо уменьшить.

Во время подготовки трансформаторной катушки и наматывания вторичной обмотки рекомендуется соблюдать обязательные правила. Для расчета количества витков можно воспользоваться формулой N = 50/S, в которой N является количеством витков, а S – площадью сердечника (см2). Ускорить вычисления поможет онлайн калькулятор расчета катушки индуктивности. Поскольку в конструкции применяются детали от инвертора, то вначале определяются параметры первичной катушки, производятся необходимые расчеты и только потом можно изготавливать вторичную обмотку.

Следует обратить внимание на заземление обеих обмоток. Это связано с высокой мощностью получаемого тока, который может оказаться смертельно опасным при контакте с деталями, находящимися под напряжением

Наряду с тщательной изоляцией, большое значение имеет плотная укладка витков. Иначе могут возникнуть межвитковые замыкания и провода перегорят в результате перегрева. Необходимо позаботиться и об охлаждении трансформатора. Вполне возможно потребуется устанавливать дополнительную систему охлаждения, в состав которой входят радиаторы, обдуваемые вентиляторами.

Читать также: Как поднять просевший угол деревянного дома

Что потребуется

Приступать к решению такой задачи, не имея необходимых теоретических знаний и практических навыков, не стоит. Это только на словах всё выглядит относительно просто. Но если вы умеете паять и знаете, как правильно перемотать катушки трансформатора, можно попробовать. Для этого вам понадобятся определённые материалы и инструменты.

• Медный провод определённого сечения. Его сечение и количество возможно определить, только выполнив предварительные расчеты.
• Материал для изготовления шины. На худой конец можно обойтись тем же проводом, но целесообразнее приобрести уже готовое изделие.
• Лак для создания на проводах изолирующего слоя и хорошая изоляционная лента.
• Мультиметр для проведения необходимых замеров.
• Принадлежности для пайки – паяльник, флюс, припой и т. п.

Разумеется, придётся приобрести и уже готовый сварочный инвертор.

Технические характеристики

Обратный молоток для кузовного ремонта, изготовленный из инвертора, имеет ряд особенностей. Технические характеристики у разных моделей могут отличаться, но функции и назначения у них похожи.

И у самодельного, и заводского устройства, которое имеет промышленное назначение, есть свои важные функции:

• крепление шайб к поверхности с помощью споттера;
• сварка происходит точечно с помощью электрода, который и вытягивает поверхность автомобиля;
• наличие возможности прогревания деталей, их выравнивание и охлаждение;
• простая конструкция аппарата делает его удобным в использовании;
• два режима работы — один кратковременный с регуляцией времени, а второй постоянный;
• наличие автоматической системы регулировки температуры, которая заключается в отключении прибора и охлаждении детали при высокой температуре, а также включении сварки при необходимости.

Технические характеристики самодельного устройства следующие:

• наличие напряжения в сети 220 вольт для соответствующей работы аппарата;
• частота работы 50 Гц.;
• максимальная мощность 10 кВт;
• максимальный ток 1250 А;
• вторичная обмотка должна иметь максимальное напряжение 9 В ;
• установленное время до 1.1 секунды;
• два режима работы: один для точечной сварки с таймером, а второй постоянный, для обычной;
• при точечной сварке максимальная сила тока должна быть не более 15 процентов от максимальной при сварке металла;
• при угольной сварке максимальный процент не должен превышать 75%;
• игла споттера и его шайба должны иметь силу тяги от 100 килограмм для нормальной работы;
• размеры изделия 295х830х375 миллиметров;
• максимальный вес всего устройства — 31 килограмм.

Трансформатор переменного тока

Самодельный сварочный трансформатор переменного тока — это классический тип трансформатора, который применятся в конструкции трансформаторного сварочного аппарата. Трансформатор, работающий на «переменке», проще трансформатора на «постоянке», дешевле и ремонтопригоднее. Но у него есть ряд существенных недостатков. На аппаратах с трансформатором переменного тока хуже поджигается дуга. Она горит нестабильно и требует от сварщика опыта. В противном случае швы получаются некачественными и дефектными.

Тем не менее, трансформатор на «переменке» — это основа трансформатора на «постоянке» (о котором мы расскажем далее), так что вам все равно придется научиться собирать его. И в этом нет ничего сложного.

Выбор проводов для обмотки

Для сборки сварочного трансформатора переменного тока вам необходимы провода для намотки первичной и вторичной обмотки. Также вам нужно сделать так называемый сердечник. Для этого нужна специальная электротехническая сталь, чтобы на этот сердечник уже намотать обмотки.

Определимся с техническими характеристиками, которые должен обеспечить наш трансформатор. Мы в качестве примера возьмем напряжение в 60 В и сварочный максимальный сварочный то от 120 до 160 Ампер. При таком раскладе минимальное сечение у проводов составляет 4 кв.мм.

Но мы рекомендуем использовать провода сечением 7 кв.мм., это оптимальный вариант. При использовании таких проводов ваш самодельный трансформатор не будет бояться перепадов напряжения. Ну а что касается диаметра медной жилы для первичной обмотки, то в данном случае оптимальным вариантом будет значение в 3 мм.

Подбирая провода обратите внимание на их оболочку. Она обязательно должна быть тканевой

 Ни в коем случае не полимерной

Поскольку полимеры легко плавятся от избыточного нагрева, что часто приводит к короткому замыканию. Если по какой-то причине вы не смогли подобрать провод достаточного диаметра, то можете взять два тонких провода и наматывать их вместе

 Ни в коем случае не полимерной. Поскольку полимеры легко плавятся от избыточного нагрева, что часто приводит к короткому замыканию. Если по какой-то причине вы не смогли подобрать провод достаточного диаметра, то можете взять два тонких провода и наматывать их вместе.

Но учитывайте, что в такой ситуации обмотка увеличиться в размерах и трансформатор будет нуждаться в большем корпусе. Габариты аппарата и его вес так же увеличатся. Вся эта информация применима к первичной обмотке. Для вторичной обмотки можно использовать более толстые провода. Вроде тех, с помощью которых подключается держатель электрода.

Сборка сердечника

Итак, провода выбраны и подготовлены. Теперь нам нужно собрать тот самый сердечник. На изображении ниже показан идеальный по всем параметрам сердечник для самодельного трансформатора. Он стержневого типа.

Для сборки вам понадобятся пластинки, изготовленные из электротехнической стали. Оптимальная толщина одной пластинки — не менее 0.35 и не более 0.55 мм. А необходимый размер сердечника (a, b, c, d на рисунке выше) рассчитывается отдельно исходя из сечения провода. Но многие умельцы выбирают размеры «на глаз». Главное, чтобы все витки поместились.

Теперь приступаем к сборке сердечника. Возьмите пластины (они должны быть Г-образными) и складывайте в том порядке, который указан на изображении ниже. Когда вы получите сердечник достаточной толщины, скрепите все пластинки по углам с помощью болтов. Обработайте пластинки с помощью надфиля. Потом изолируйте сердечник.

Намотка

Следующий этап — намотка трансформатора. Сначала наматывается первичная обмотка. Необходимо сделать около 210-215 витков. Мотать нужно так, как указано на изображении ниже. Когда сделаете все витки, прикрепите сверху текстолитовую пластинку. На ней можно закрепить концы обмотки, используя болты.

Далее вам нужно перемотать вторичную обмотку. На ней необходимо сделать около 70 витков. Затем так же прикрепите текстолитовую пластинку и на ней закрепите концы обмотки с помощью болтов. Готово! Трансформатор можно использовать и в таком виде, а можно применить для дальнейших модификаций. На изображении ниже показан конечный вид намотанного трансформатора.

Самодельные клещи для контактной сварки

Клещи для точечной сварки своими руками изготовить вполне реально. Пошаговая инструкция:

1. Делают зажимное устройство. Для ручек используют металлические 20 мм полосы толщиной до 3-х мм или металлические стержни. Из них выгибают два держателя, которые затем скрепляют подвижным осевым соединением. Для удобства место соединения оборудуют разгибающей пружиной.
2. Продумывают крепление электродов. Сварочные клещи с одной стороны концов оснащают болтовыми креплениями сменных электродов, с другой подводят к ним электрический шнур.
3. Подводится провод, к ручкам он крепится клеммами. Для обеспечения электробезопасности рукоятки покрывают изоляционными материалами.
4. Вытачивают электроды. Их делают из медных или бронзовых прутков, добиваясь минимальных контактных площадок. Иногда вместо электродов вставляют жала электропаяльников.
5. Подбирают блок питания. Лучше использовать готовый мощный трансформатор. Если его нет, вместо вторичной обмотки прикрепляют три плотных витка кабеля с медной жилой. Иногда два трансформатора подключают параллельно, это позволяет увеличить общую мощность в цепи.
6. Аппарат оснащают включателем. Пусковой механизм удобней крепить на прижимную рукоятку. Но иногда его монтируют на базе коробки старого устройства, в этом случае он находится отдельно.
7. Проверяют все соединения индикатором, самодельный сварочный аппарат для точечных швов готов к работе.
