Балластный реостат. Настройка сварочного тока

Основой стабильного протекания сварочного процесса является поддержание требуемой вольтамперной характеристики дугового разряда. В инверторных сварочных установках это достигается вследствие двухстадийного преобразования рабочего тока и определённой периодичности включения и выключения аппарата. Для остальных случаев в схеме должен присутствовать балластный реостат.

Назначение и устройство балластного реостата

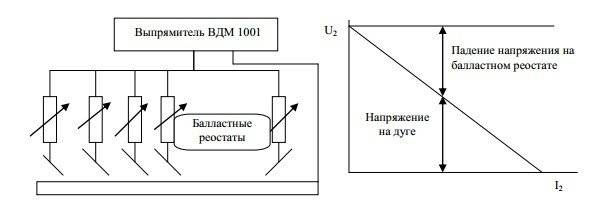

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

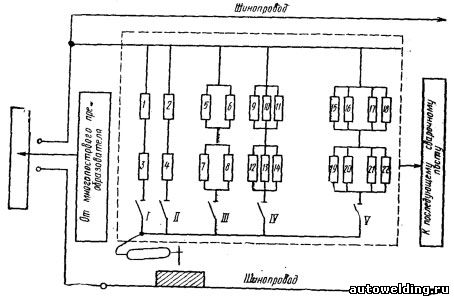

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь.

Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно.

В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

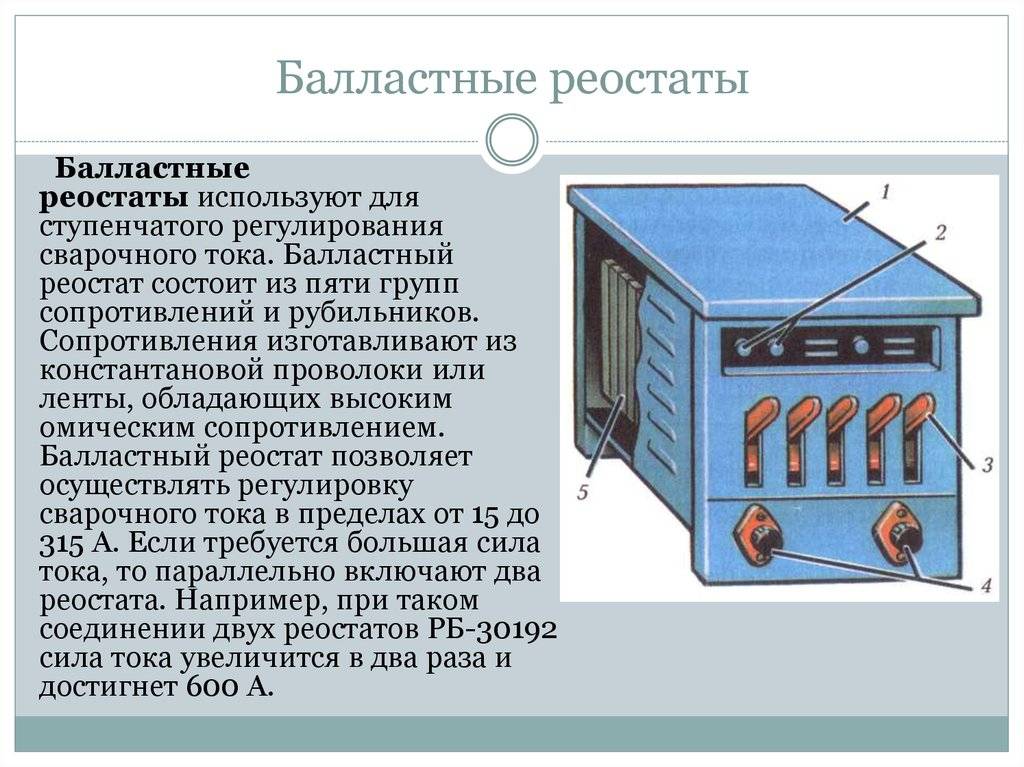

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

Закрытого обдуваемого корпуса.
Нескольких плат из нихромовых или константановых лент.
Прерывателей, число которых соответствует числу ступеней регулирования.
Клемм, к которым подключаются кабеля сварочного аппарата.
Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:

РБ-201 – регулирует ток в пределах от 10 до 200 А;

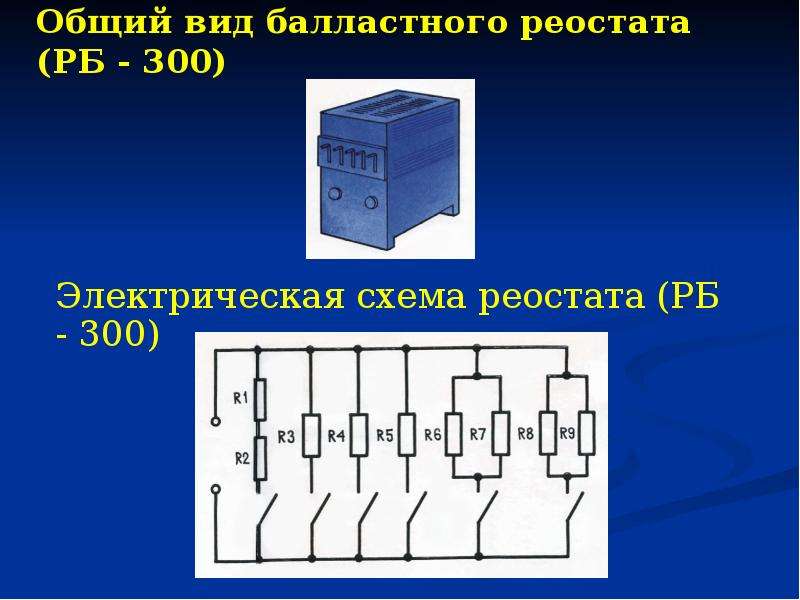

РБ-300 – регулирует ток в пределах от 10 до 300 А;
РБ-302 – регулирует ток в пределах от 10 до 315 А;
РБ-306 – регулирует ток в пределах от 6 до 315 А;
РБ-501 – регулирует ток в пределах от 10 до 500 А.

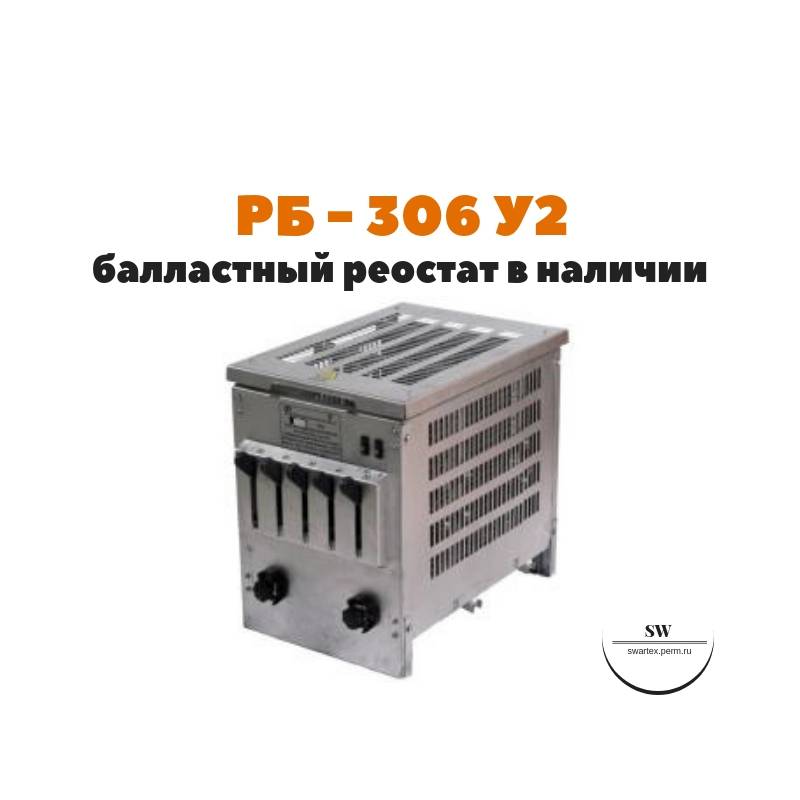

Балластный реостат РБ-306

Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.

Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.

Модульная схема размещения элементов сопротивления облегчает их диагностику и замену. В результате указанных конструктивных изменений при тех же размерах и весе агрегата удалось расширить диапазон управления токами сварки и повысить точность регулировки.

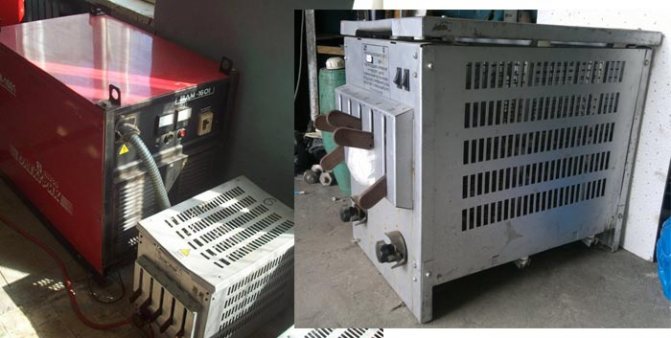

На базе РБ-306 собираются блоки балластных реостатов (маркируются ББР), которые используют при электродуговой резке металлов. ББР эффективны в случае многопостовой сварки, применяются и для управления сварочным током от выпрямителей автоматических сварочных аппаратов.

При использовании балластных реостатов следует придерживаться следующих правил эксплуатации:

Работать при условиях, которые указаны в паспорте на аппарат (климатическое исполнение всех типов балластных реостатов – от -40 до +45ºС);
Запрещается эксплуатация в атмосфере, загрязнённой пылью и вблизи с источниками газа и пара, которые способствуют разрушению электроизоляции;
Используемый балластный реостат должен проходить периодическую поверку в специализированной электролаборатории. Сроки и содержание такой поверки определяются положениями РД 03-614-03.

Реостат балластный РБ 302 баластник рб 306 305 ЭСВА КАВИК СЕЛМА в Челябинске

В наличии , Опт / Розница Товар на сайте компании

+7 показать номер Не смогли дозвониться?
г. Челябинск , ш. Копейское, 50 Показать адрес
пн-пт 8:00-17:00, без перерыва

Сохранить поставщика

предназначен для регулирования тока в многопостовых сварочных выпрямителях типа ВДМ-6303, ВДМ-6305(ХИТ ПРОДАЖ), ВДМ-1202С, ВДМ-1205(ХИТ ПРОДАЖ), а также для обеспечения требуемой крутизны внешней вольт-амперной характеристики в любых сварочных источниках Номинальный сварочный ток 315 А (60%) Сопротивление: наименьшее, не более наибольшее, не менее 0,095 ом 5 ом Пределы регулирования сварочного тока 6-315 А Шаг регулировки 6 А Продолжительность цикла 5 мин Габаритные размеры 625х370х500 мм Масса 16 кг

Написать отзыв У этой компании пока нет отзывов. Будьте первым!

Как сделать баластник для сварочного аппарата своими руками?

Создание собственноручно сделанного баластника является делом достаточно простым, если есть необходимые расходные материалы. Но результат может оказаться не столь точным в регулировке, как у покупных вариантов. При точном расчете можно получить достоверные данные, даже с учетом некоторых погрешностей, но это уже дополнительная работа. Вторым минусом этой идеи является низкий уровень безопасности. Балластники зачастую получаются открытыми и крепление на них не всегда надежное, что подвергает мастера опасности во время работы.

Чтобы создать балластник для начала нужно рассчитать сопротивление используемого материала, какое оно даст падение тока и можно ли будет его использовать с такими параметрами. Если предел будет превышен, то всегда можно уменьшить физические размеры устройства. Для этого дела понадобятся следующие материалы:

Металлический прут или проволока, к примеру, из меди;
Цилиндрическая форма;
Зажимы;
Материалы для создания передвижного контакта;
Прибор для измерения сопротивления и силы тока.

Необходимо закрутить проволоку вокруг цилиндрической формы, чтобы она стала похожа на пружину. В отличие от пружины баластник не должен тянуться, так как ему необходимо сохранять форму. Один конец присоединяется к токоведущей части. К полученному сопротивлению присоединяется конец передвижного контакта, который может выступать провод от держака сварочного аппарата. Путем передвижения места контакта регулируется сварочный ток.

Схема подключения баластника сварочного аппарата является предельно простой. Он ставится на выходе трансформатора перед непосредственной подачей тока на держатель. Подключение осуществляется последовательно.

Какой лучше сварочный аппарат инвертор

+Оглавление Классификация баластников Как сделать баластник для сварочного аппарата своими

Сварочный аппарат Спутник

+Оглавление Классификация баластников Как сделать баластник для сварочного аппарата своими

Сварочный аппарат Nordica

+Оглавление Классификация баластников Как сделать баластник для сварочного аппарата своими

Сварочный аппарат Дачник

+Оглавление Классификация баластников Как сделать баластник для сварочного аппарата своими

Как правильно класть сварочный шов?

На сегодняшний день, в век инновационных технологий, красивый сварочный шов

Сварка угловых швов

Очень часто при проведении сварочных мероприятий необходимо осуществить сложные технические

Свойства сварного соединения

Все физические характеристики, для определения свойства соединения сварочных швов, определяются

Выбор сварочного тока в зависимости от диаметра электрода

Сварка считается одним из самых надежных способов получения качественного неразъемного

В профессиональном строительстве при возведении металлоконструкций, а также при создании

Технические характеристики припоя ПОС-40

Чтобы металл лучше спаивался, во время пайки используют припои, которые

Какие электроды вы используете?

Какую сварку плавлением вы используете?

Полное или частичное копирование материалов допускается при размещении активной ссылки

Балластное сопротивление для сварочного аппарата

На сегодняшний день регулировка тока сварочного аппарата может выполняться различными методами. Однако чаще всего используется метод регулировки тока при помощи предусмотренного на выходе повторной обмотки балластного сопротивления. Данный метод не только надежен и прост в реализации, но и эффективен, так как таким образом можно улучшить внешнюю характеристику трансформаторного аппарата и увеличить крутизну падения. В исключительных случаях подобные сопротивления используются только для того, чтобы исправить жесткую характеристику устройства для сварки.

Регулировка сварочного тока

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Достался мне по наследству от одного толкового электрика отличный сварочный трансформатор намотаный на ОСМ,5. К нему имеется выпрямитель, на базе диодов ВК, и спираль 6 мм из высокоомной проволоки, предположительно — нихром.

Все это сделано двумя раздельными блоками — транс и выпрямитль со спиралью. Соединяется проводами.

Попутный вопрос: Стоит ли заменять древние, снятые с производства диоды ВК зеленые корпуса на более современные В? Идея моя — собрать все два блока в один корпус, дополнить выпрямитель дросселем уже есть от пром. Для балластного сопротивления думаю выпрямить имеющуюся спираль в проволоку и сделать примерно следующее:. Вся конструкция будет находится под крышкой корпуса из 6 мм текстолита, для перемещения ползунка профрезерую продольно отвертие в крышке, через которое выведу шток от ползунка и накручу ручку из диэлектрического материала.

Понимаю что зажимать струбциной наконечник сварочного кабеля на витках пружини — более по-народному, но на это теряется больше времени и вообще для частой регулировки не подходит, по моему мнению.

А тиристоры на радиаторах не проще поставить с блоком управления? И потом так плааавненько регулировать. Стоит ли заменять древние, снятые с производства диоды ВК зеленые корпуса на более современные.

Не забывайте, что спираль нехило греется, может и докрасна, а в одном компактном блоке с трансформатором Поэтому думаю проще и надежней использовать регулировку комбинируя переключением между выводами вторичной обмотки.

А нихромовая спираль — для тонкой регулировки. Она конечно нагревается, но так как это сварочный аппарат бытовой, для домашнего хозяйства, то интенсивоность нагрузки не такая как в промышленном. Максимум электрода подряд, Ф3.

Нихромовая спираль нагревается сильно конечно, но не докрасна. А так как в новой конструкции одновременно в работе будет аж два проводника, то и их нагрев будет меньше. Получается параллельное подключение резисторов. Только после дросселя еще и балластный реостат. Конденсаторы подключал как указано на схеме — особой разницы не заметил, кроме как звук горения дуги стал другим, и шарики металла стали отскакивать и раскатыватся по сторонам.

Балластный реостат

Балластный реостат – устройство, которое используется для регулировки уровня тока при выполнении сварочных работ. Его устройство представляет собой набор нескольких элементов сопротивления. Они выполнены из специальной проволоки из константана. Это позволяет добиться максимального омического сопротивления. В сварочную цепь данный агрегат подключается с помощью специальных рубильников.

Балластный реостат

Его подключение следует выполнять последовательно в цепь, при этом регулировка уровня сопротивления выполняется путем включения и отключения рабочих секций. Сварочные работы при подключенном реостате можно выполнять с силой тока с шагом 5-10А.

Устройство

Устройство балластного реостата довольно таки простое: он состоит из рабочих секций, помещенных в корпус аппарата. На каждой секции установлен рубильник сопротивления, с помощью которого можно включать и выключать секции. Также в устройство входят клеммы для подключения к сварочной цепи.

Каждая секция представляет собой ленту из специального металла, для чего обычно используют проволоку из константана или нихрома. Также большинство аппаратов оборудованы блоком включения, позволяющего регулировать сварочный диапазон на необходимом уровне.

Все элементы управления, в том числе блок включения и тумблеры, обычно расположены на одной панели аппарата.

Следует отметить, что большинство современных моделей реостата оборудованы кулерной системой для охлаждения устройства, представленной встраиваемыми вентиляторами. Такая система помогает избегать перегрева при длительной работе устройства. Это позволяет работать при больших токах без необходимости подключения дополнительного реостата.

Следует отметить, что при перегрузе этому аппарату свойствен значительный нагрев, который возникает при силе тока в 225 А. Поэтому рекомендуется, во избежание конфузов и возникновения неисправностей, включать в цепь два реостата.

Назначение

Назначение балластного реостата довольно простое, но выполнение сварочных работ без его функции в некоторых случаях невозможно. Этот аппарат необходим для регуляции силы тока в необходимом диапазоне с помощью тумблеров и компенсации постоянной составляющей. Такой эффект возникает в тех случаях, когда сварочные работы выполняются от трансформатора.

Эффективность и стоимость реостата зависит от количества секций, с помощью каждой из которых можно определенным способом регулировать уровень сопротивления. Рубильник позволяет механическим способом разорвать цепь.

На сегодняшний день следует выделить линейку наиболее популярных типов реостатов под названием РБ. Маркировка каждого аппарата указывает на диапазон силы тока, в пределах которого можно выполнять сварочные работы.

Балластный реостат РБ-306

РБ-306 – следующее поколение из известной линейки реостатов. Данный вид призван стать решением проблем, которые часто возникают при использовании РБ-302. Среди них можно выделить частые поломки резисторов и перегрев самого аппарата. При разработке новой модели все недостатки предыдущего устройства были исправлены.

Новый корпус был разработан с увеличенным количеством отверстий, предназначенных для ускоренного охлаждения. Проволока секций изготовлена из фехрали.

Усовершенствованная схема расположения рабочих элементов позволяет быстро и беспроблемно проверять и заменять их.

Балластный реостат РБ-306

Для эффективного использования реостата следует придерживаться определенных правил, среди которых следует выделить соблюдение климатических условий, чистоты рабочей зоны, а также постоянную диагностику аппарата на исправность. Это лучше делать в специальных сервисных лабораториях.

Настройки балластного реостата

Главное в качественном процессе сварки – стабильные показатели работы электрической дуги, вернее – ее вольтамперных характеристик. С этим требованием отлично справляются современные инверторы.

Маркировка балластного реостата.

Делаются это за счет преобразования тока в два этапа и переключения самого инвертора. Все остальные сварочные аппараты такими характеристиками похвастаться не могут. Поэтому рядом с ними должен обязательно присутствовать балластный реостат.

Он предназначен для ступенчатого контроля работы дуги и компенсации составляющей тока во время подпитки от трансформатора. Нихромовая проволока в схеме параллельного соединения – основной составляющий элемент

Важно, что каждая секция реостата подключается к сети автономно, с помощью рубильника

У такого реостата всего две рабочие функции:

Регулирование силы тока дискретным образом.
Компенсация постоянной составляющей тока, формирующейся в течение подпитки сварочного элемента с помощью трансформатора.

Производительность и общая эффективность балластного реостата напрямую зависят от количества витков или секций спирали. Ведь каждая из них является элементом цепи, которая разрывается с помощью рубильника.

Цепь последовательная, а соединение секций – параллельное. Такая комбинация дает отличный результат: периодическое подключение к работе каждого из элементов, чтобы регулировать напряжение в сварочном аппарате.

Подключение реостата к сварочной цепи должны быть последовательным к источнику питания.

Кнопки управления всегда выводятся на внешнюю стенку защитного металлического корпуса. В самых продвинутых реостатных моделях имеются внутренние вентиляторы, охлаждающие элементы устройства во время работы с током высоких значений.

Если вентиляторов нет, нужно обязательно следить за последовательным включением нескольких реостатов.

Популярнее всех на рынке линейка балластных реостатов под аббревиатурой РБ: их всего пять опций для разных значений тока – его диапазона – минимального и максимального значений.

Предлагаем легкую прогулку по самым востребованным моделям, чтобы ознакомиться с их техническими характеристиками подробнее:

РБ-302

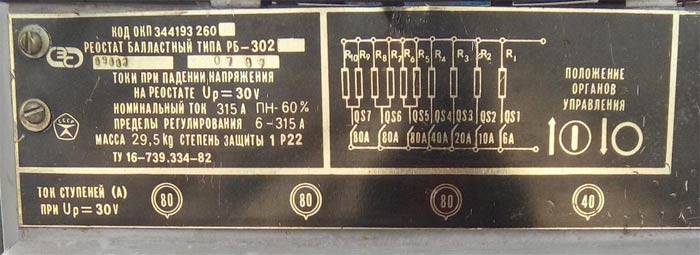

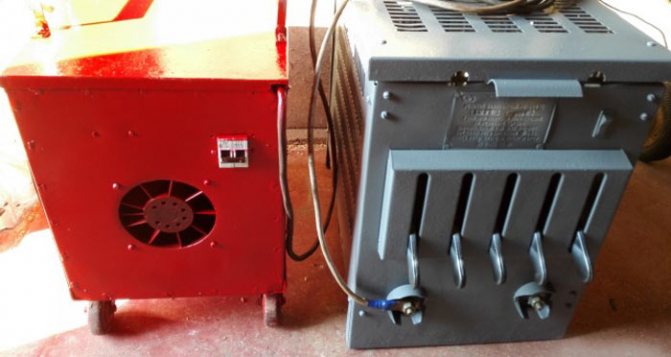

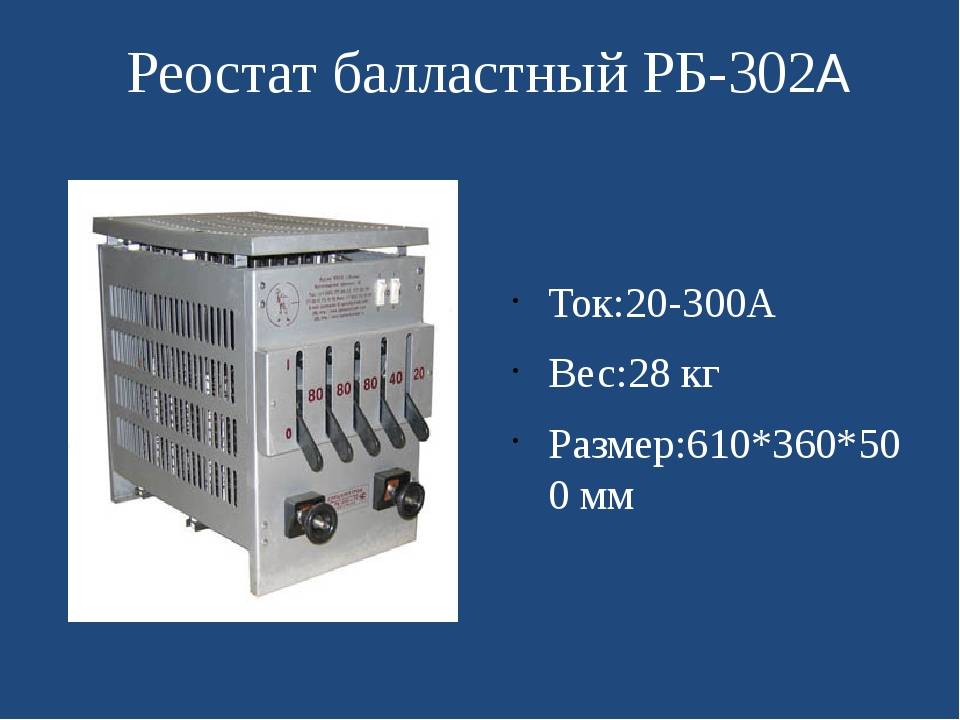

Балластник РБ-302.
