Как настроить кислородный редуктор

Ремонт редуктора своими руками

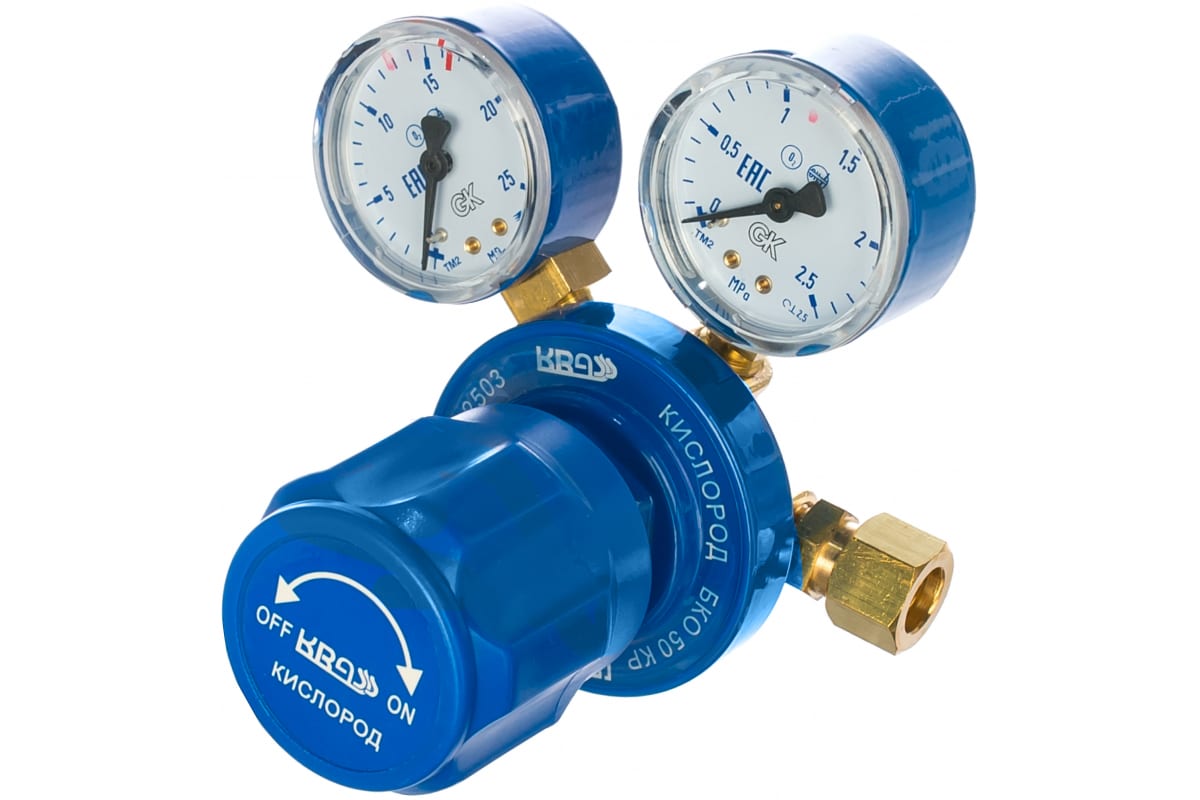

Ремонт редуктора на примере кислородного БКО-50. Производится только не загрязненными руками.

Первым делом обратите внимание на состояние уплотнения на штуцере ввода газа и наличие фильтроэлемента ЭФ-2, который оберегает узел редуцирования от попадания сора, окалины, всевозможных частиц мелкой фракции. Перед установкой фильтра (кладут узкой частью навстречу потоку газа) снимите штуцер входной и уплотнительную прокладку

Последняя должна быть выполнена из материалов, пригодных для работы в контакте с кислородом (полиамид, фторопласт, паронит). На ее поверхностях не должно быть расслоений и трещин. Затяните сапун. Фильтроэлемент ЭФ-2 после затяжки не должен люфтить

Перед установкой фильтра (кладут узкой частью навстречу потоку газа) снимите штуцер входной и уплотнительную прокладку. Последняя должна быть выполнена из материалов, пригодных для работы в контакте с кислородом (полиамид, фторопласт, паронит). На ее поверхностях не должно быть расслоений и трещин. Затяните сапун. Фильтроэлемент ЭФ-2 после затяжки не должен люфтить.

Далее нужно присоединить редуктор к источнику подачи сжатого воздуха или азота. Другими газами производить проверку категорически не рекомендуется.

Обратите внимание на манометры, они должны быть исправны, проверте, чтобы стрелка, указывающая на показания, была на нуле. Приборы должны быть повернуты к рабочему так, чтобы он мог считывать с них информацию о показаниях

Для установки манометров применяются полиамидные прокладки. Подайте на вход min давление (для каждого редуктора оно свое, для БКО- 50 — 30 атм.).

При этом может появиться проблема стравливания газа, из-за отсутствия герметичности соединения редуцирующего узла и клапана при выкрученном задающем винте. Для устранения данной неполадки необходимо выполнить замену редуцирующего узла. Для этого понадобится спец.ключ, которым откручивается корпус редуктора.

Далее уберите толкатель, выкрутите седло при помощи накидного ключа

Обратите внимание на наличие забоин на запорной части клапана. Извлеките редуцирующий клапан (смотрим его на отсутствие повреждений), затем пружину (на ней не должно быть следов коррозии, слущивания покрытия)

Замените бракованные детали. Соберите редуктор.

Проверку можно производить при неполной сборке, после затяжки накидным ключом седла клапана. Герметичность проверятся путем нанесения мыльного раствора. Если пузыри не появляются, сборку можно продолжить.

Проверка исправности полностью собранного редуктора проводится с помощью крана с расх. шайбой. Для БКО-50 расходная шайба имеет диаметр 2,8 мм. При полностью открытом вентиле расходной шайбы нужно установить рабочее давление 12,5 атм, после чего закрыть вентиль шайбы и контролировать повышение давление на манометре низкого давления (не более 3,75 кг от max рабочего).

Проверка предохранительного клапана

Предохр. клапан должен открываться при при давлении от 16, 5 кг до 25 кг. Прверте так ли это: на отверстие клапана нанесите мыльный раствор, а второе отверстие закройте пальцем. Если клапан не открылся, его нужно отрегулировать. Если давление нужно увеличить – пробка клапана закручивается, если нужно сделать, чтобы он открывался раньше – пробка выкручивается. После регулировки предохранительного клапана пробка кернится и ставится отметка краской для того, чтобы настройка не сбилась.

Редуктор исправен, можно продолжить его эксплуатацию.

Редуктор

Однокамерный и двухкамерный (двухступенчатый) регулятор давления с последовательным расположением полостей снижения давления настраивается поворотом ручного регулятора изменения потока подачи СО₂.

Манометр на входе регистрирует давление двуокиси углерода в баллоне. Второй – в камере регуляции, сети раздачи угольного ангидрида. Не ограничиваясь функцией регистратора изменений, редуктор работает как стабилизатор выходного давления.

Расход диоксида углерода в баллоне не должен влиять на то, какое давление углекислоты должно быть при сварке полуавтоматом. Мембрана редуктора занимает позицию пропуска газа в полость камеры снижения рабочего давления при первичной настройке. Изменение параметров напряжения управляющей пружины приводит в действие противоположную регулировочную пружину.

Площадь открытого сечения впускного клапана плавно меняется в сторону увеличения, но расход углекислоты при сварке полуавтоматом остаётся прежним. Постоянство либо изменение выходного давления корректируется по текущему показанию манометра регулировочным винтом.

Манипуляциями входящего в комплектацию шарового крана ведётся уточнение величины газоистечения. Расходная шайба с дюзой корректируют выпуск по величине значения давления в рабочей камере.

Защитой пневморедуктора занимается вмонтированный предохранительный клапан. Скачок давления приведёт к разрыву мембраны. Потеря герметичности входным штуцером с увеличением пропуска газа ведёт к превентивному запиранию системы.

Пневморедукторы классифицируются по количеству ступеней выравнивания давления (камер). Двухступенчатый редуктор с последовательным снижением давления в неотапливаемом помещении в зимнее время незаменим.

Разделение пневморегуляторов по условиям использования:

сетевые – работа в стационарной сети углекислотной станции;
рамповые – обслуживание многопостовых участков.

Важно! Использование редуктора на наклонённом, лежачем баллоне недопустимо!

Взаимозаменяемость кислородного и углекислотного

Конструктивно они сходны, а заменяемость частична. Кислородный редуктор рассчитан на давление в 2,5 раза выше, эксплуатационные требования жёстче. Диоксид углерода химически нейтрален и не повреждает мембрану. А углекислотный на кислородном баллоне долго не выдержит именно из-за разрушения мембраны.

Но применение не по назначению будет ошибкой. При сварке с диоксидом углерода кислородный редуктор замерзает. Коэффициент расширения углекислоты приводит к понижению температуры на редуцирующем клапане до –60 С. Кристаллизация влаги приведёт к выходу из строя устройства.

Требования взрывобезопасности диктуют ставить на кислород редуктор с накидными гайками. Баллон углекислотный позволительно крепить хомутом – утечка не приведёт к пожару.

УР 6-6

Среди многообразия редукторов выделяют компактный универсальный стрелочный УР 6-6 с калиброванным жиклёром. Пригоден для регуляции подачи аргона, иных газов и смесей с предельной долей кислорода до 23% на газобаллонном оборудовании 20–50 л. Ударопрочный корпус выполнен из латуни. Рекомендовано подключение электроподогревателя.

Технические характеристики:

встроен очистной фильтр во впускной клапан, противодействующий обратному стравливанию в баллон;
входное давление – до 20 МПа;
пропускная способность – до 1,8 м3/час. (30 л/мин.);
рабочее давление – 0,35 МПа;
предел неравномерности рабочего давления – 4%
вес – 0,7 кг;
считается самой экономичной моделью.

С ротаметром

Гарантируется точность управления и показаний газопотока

Манометр указывает единицы расходования. Прибор настроен и уточняющие регулировки нежелательны. Двухротаметрные редукторы предназначаются для защиты шва химически активных металлов с обеих сторон.

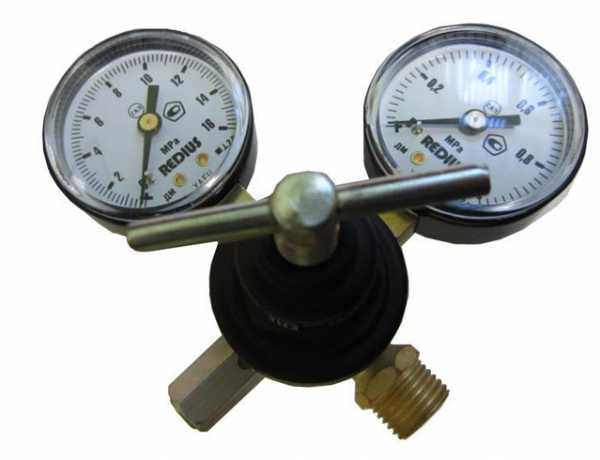

Редуктор углекислотный: назначение

Редуктор углекислотный предназначен для регулировки и снижения величины давления газа, который поступает из сети или баллона, а также для поддержания постоянного значения рабочего давления газа.

Согласно ГОСТ 6668-78 углекислотные редукторы классифицируются на следующие типы:

центральные (Ц) – ЦКЗ;
универсальные (У) – УВН, УКН;
сетевые (С) – САО, СКО, СМО, СПО;
баллонные (Б) – БКД, БКО, БПО;
рамповые (Р) – РПД, РКЗ, РАД.

Согласно ГОСТ 13861-89 углекислотные редукторы для газопламенной обработки металлов, классифицируются:

по принципу действия на: редукторы прямого действия;
редукторы обратного действия;

по способу задания рабочего давления и числу ступеней редуцирования:

одноступенчатые с пружинным заданием давления (О);

двухступенчатые с пружинным заданием давления (Д);
одноступенчатые с пневматическим задатчиком давления (З).

Углекислотные редукторы имеют черный цвет окраски и отличаются друг от друга способом присоединения к баллону или сети.

Редуктор углекислотный: принцип действия и устройство

Углекислотные редукторы, используемые в современной индустрии при ведении газосварочных работ и резке металлов, различаются по принципу действия.

У редукторов прямого действия — падающая характеристика (рабочее давление снижается по мере расхода газа), у редукторов обратного действия — возрастающая характеристика (рабочее давление повышается с уменьшением давления газа в баллоне).

Для осуществления работы, углекислотные редукторы, присоединяются к баллону с газом при помощи накидной гайки.

В процессе работы, газ, проходя входной фильтр, поступает в камеру высокого давления. Регулировка рабочего давления газа при сварке, осуществляется вращением регулировочного винта. При его повороте по часовой стрелке, усилие, посредством нажимной пружины последовательно воздействует на нажимной диск, мембрану, толкатель и редуцирующий клапан. Редуцирующий клапан, в результате этого усилия, приходит в движение и открывает доступ кислорода в рабочую камеру через образовавшийся зазор между клапаном и седлом.

Таким образом, происходит автоматическое поддержание величины рабочего давления в требуемом интервале.

Современные баллонные углекислотные редукторы выпускаются различных моделей и комплектаций. В зависимости от модели, некоторые из них могут оснащаться специальными приборами – манометрами (низкого выходного и высокого входного) давления, которые определяют давление газа, соответственно выходящего и входящего из редуктора и в редуктор.

Выпускаются углекислотные редукторы и не имеющие указанных измерительных приборов.

Отбор газа в углекислотный редуктор, происходит при помощи ниппеля, присоединенного к редуктору гайкой. К самому ниппелю присоединяется специальный рукав, который идет непосредственно к газовому резаку или к газовой горелке.

Эксплуатация и проверка исправности углекислотного редуктора

Перед работой углекислотный редуктор необходимо проверить на предмет работоспособности. Проверка предусматривает:

проверку исправности манометров, стрелки которых должны находиться на нуле; проверку регулировочного винта, который должен быть вывернут (клапан закрыт);
проверку давления в рабочей камере (проверяется после подсоединения шланга к редуктору);
проверку плотности закрытия клапана редуктора и герметичности всех соединений (проверяется закрытием вентиля горелки и выкручиванием регулировочного винта);
проверку возможной утечки в редукторе (проверяется при помощи мыльной пены, нанесенной на отверстие отводного штуцера при полностью вывернутом положении регулировочного винта).

Правильная эксплуатация углекислотного редуктора предусматривает исключение возможности попадания на редуктор масел, жиров и прочих загрязнений.

Поставляемые промышленностью газовые углекислотные редукторы должны иметь следующие маркировки:

товарный знак предприятия изготовителя;
марка редуктора;
год выпуска.

Регулировка прибора

Регулировка редуктора на баллон с углекислотой начинается с того, что необходимо отрегулировать натяжение основной пружины. Для этого имеется регулировочный винт, а сила натяжения зависит от того, какое первоначальное давление наблюдается в баллоне с летучим веществом. Данная пружина будет опускаться вместе с мембраной под действием двуокиси углерода, пропуская данное вещество в камеру для понижения давления. Эта камера соединена с запорным вентилем, а также шлангом, по которому поток газа будет доходить до горелки сварочного аппарата.

Какой редуктор для углекислоты выбрать? При выборе данного прибора очень важно обратить внимание на то, что мембрана должна быть выполнена из резины маслостойкого типа, а также она должна быть очень точно размещена относительно выходного отверстия. Здесь стоит добавить, что пользоваться редуктором данного типа можно и вручную. Для этого необходимо вкручивать или, наоборот, выкручивать регулировочный винт, основываясь на показателях манометра

Для этого необходимо вкручивать или, наоборот, выкручивать регулировочный винт, основываясь на показателях манометра

Так как возможно резкое увеличение давления в камере, редуктор для сварки углекислотой имеет предохранительный клапан, который защищает основную мембрану от разрыва при резком увеличении давления. Предохранительный клапан сработает в тот момент, когда регулировочный винт по какой-либо причине потеряет свою герметичность и в камеру начнет поступать большее количество двуокиси углерода, чем положено

Для этого необходимо вкручивать или, наоборот, выкручивать регулировочный винт, основываясь на показателях манометра. Так как возможно резкое увеличение давления в камере, редуктор для сварки углекислотой имеет предохранительный клапан, который защищает основную мембрану от разрыва при резком увеличении давления. Предохранительный клапан сработает в тот момент, когда регулировочный винт по какой-либо причине потеряет свою герметичность и в камеру начнет поступать большее количество двуокиси углерода, чем положено.

Что еще следует знать при работе с редуктором?

Во
всех отраслях промышленности важно соблюдение правил техники
безопасности, особенно при выполнении газосварочных мероприятий. Строго
запрещается работать с кислородным редуктором без входного фильтра

Человек, который пользуется таким устройством, обязательно должен
следить за чистотой всех деталей, имеющих контакт с кислородом. Они
должны быть тщательно обезжирены и очищены. Масляные пятна способны
привести к возгоранию. При подаче газа запрещено быстрое открывание
вентиля редуктора. Также нужно помнить, что стандартный кислородный
редуктор предназначен для использования при температуре в пределах -25
+50 градусов. При соблюдении таких несложных правил устройство будет
функционировать исправно.

Промышленное оборудование www.ence-gmbh.ru.

Вас заинтересует
Российский газ начал поступать в украинский Геническ в связи со сложившейся там критической ситуацией
Пехотный ранцевый огнемёт РОКС-3
Шлагбаум и его современное использование

Предназначение кислородного редуктора

Редуктор кислородный, фото которого вы можете видеть в нашей статье, предназначен для обеспечения равномерного потока газа независимо от перепада давления в газопроводе или баллоне. Это очень важный элемент для газобаллонного оборудования. По его устройству судить можно о работоспособности всей системы. Если его не установить, то возможно возникновение так называемого эффекта запирания. Это означает, что расход газа достигнет критических показателей, и его скорость истечения будет равна скорости звука. Сила достигнет такого значения, что баллон станет прыгать в разные стороны.

Чем отличается кислородный редуктор от углекислотного

Газобаллонное оборудование-относится к классу повышенной опасности. Выполняя работы с применением подобных устройств,необходимо знать правила и соблюдать необходимые предписания безопасности. В противном случае, существует реальная опасность для здоровья и жизни.

Существует различное газобаллонное оборудование,которое оказывает защитную и вспомогательную функцию при эксплуатации, к ним относятся и редукторы. В зависимости от сферы применения и конструкционных особенностей они могут быть кислородными и углекислотными.

Кислородный редуктор, его особенности

Устройство, которое предназначено для регулировки или снижения газа, который поступает из определенной емкости, например баллона, до необходимого регламентированного уровня называется редуктор. Также он должен обеспечивать стабильный рабочий процесс, если имеет место нахождения на газопроводе или рампе.

Кислородный редуктор — устройство

Кислородный редуктор используется для поддержания рабочего давления в баллоне, газопроводе, невзирая на перепады давления в меньшую и большую сторону. Этот агрегат играет огромную роль и имеет значительную ценность для сохранности газобаллонного оборудования. Его конструкция позволяет давать оценку правильной работе всей системы. Если данный узел не устанавливать, вполне реально получить «эффект запирания».

Данное состояние означает, что газ начнет выходить очень быстрым потоком и скорость его перемещения может достигнуть скорости звука, и баллон начнет вибрировать и двигаться по поверхности.

Кислородный редуктор имеет достаточно простую конструкцию, состоит из:

Камеры с высоким давлением.
Камеры с рабочим давлением.
Соединительного клапана.
Манометры для каждой из камер.

Технические параметры указываются в маркировке и обозначают:

«С»- сетевой агрегат.
«Р»- рамповое устройство.
«Б»-баллонное устройство.

Сфера применения кислородных редукторов достаточно широкая:

При произведении сварочных работ с применением баллонов, во избежание прерывания подачи газа, качество которого отвечает за результат работы.
В медицинских заведениях устройство обеспечивает бесперебойную подачу кислорода пациентам которым введен наркоз и подключена ИВЛ.
В авиации редуктор кислородный обеспечивает подачу кислорода пассажирам.

Углекислотный редуктор, особенности

Устройство, которое автоматическим методом понижает давление находящегося внутри углекислого газа и регулирует правильную подачу и стабильное давление на выходе, имеет название углекислотного редуктора. Подобное устройство предназначено для установки на газовые баллоны. Редуктор может осуществлять закрытие затвора выпускающего клапана, в случае прекращения проведения работ.

Редуктор углекислотный

Углекислотный редуктор конструктивно состоит из:

Клапан и седло с уплотняющими элементами.
Мембрана с твердым центром в специальной камере.
Пружинный элемент действующий на впускающий и выпускающий клапан.

Углекислотные редукторы имеют множество сфер применения:

Сварочные процессы производятся при наличии углекислого редуктора, если баллоны наполнены углекислым газом.
Производственное направление синтетических продуктов.
Химические производства.
В пищевой индустрий, при производстве шипучих(газированных) напитков.
В медицинской сфере, при проведении некоторых видов оперативных вмешательств.
В системе водоснабжения,углекислый газ очищает от щелочных отложений.
В сельскохозяйственной практике для обеспечения дополнительного тепла в тепличных структурах.
При производстве бумаги и целлюлозы, где необходимо заменить серную кислоту в качестве связующего компонента.

Редукторы необходимы практически везде,где используется баллонное оборудование с углекислым газом. Цель редуктора контролировать процесс подачи газа и стабилизировать возможные перепады давления.

Отличие кислородного редуктора от углекислотного

Объединяет эти два типа редукторов-одно, они предназначены для регулирования давления при подаче газа. Отличия есть в целевом предназначении, в популярности и в конструкции. Так, редукторы отличаются диаметром форсунки выпускающего клапана, масштабами накопительной камеры.Также кислородные редукторы используются чаще,поскольку кислород,как газ более востребован в промышленности.

Кислородный редуктор имеет 2 монометрических устройства, в то время как углекислотный-одно. Помимо этого отличие есть в металле, и материалах из которого устроены редуктора. Для того, прибор служил долго, обязательно необходимо подбирать правильно редуктор под вид используемого газа, несоблюдение этого правила может быть опасным.

vchemraznica.ru

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Источник

Принцип работы газовых редукторов

Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

Редуктор обратного действия (рис. 1 а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. Для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмётся и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13 — манометром 11. Если давление в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу.

Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.

Редукторы прямого действия. В редукторах прямого действия (рис. 1, б) газ через штуцер 3, попадая в камеру высокого давления 6 и действуя на клапан 7, стремится открыть его (а в редукторах обратного действия — закрыть его). Редуцирующий клапан 7 прижимается к седлу запорной пружиной 5 и преграждает доступ газа высокого давления. Мембрана 1 стремится отвести редуцирующий клапан 7 от седла и открыть доступ газа высокого давления в камеру низкого (рабочего) давления 10. В свою очередь мембрана 1 находится под действием двух взаимно противоположных сил. С наружной стороны на мембрану 1 через нажимной винт 12 действует нажимная пружина 11, которая стремится открыть редуцирующий клапан 7, а с внутренней стороны камеры редуктора на мембрану давит редуцированный газ низкого давления, противодействующий нажимной пружине 11. При уменьшении давления в рабочей камере нажимная пружина 11 распрямляется, и клапан уходит от седла, при этом происходит увеличение притока газа в редуктор. При возрастании давления в рабочей камере 10 нажимная пружина 11 сжимается, клапан подходит ближе к седлу и поступление газа в редуктор уменьшается. Рабочее давление определяется натяжением нажимной пружины 11, которое изменяется регулировочным винтом 12. При вывертывании регулировочного винта 12 и ослаблении нажимной пружины 11 снижается рабочее давление и, наоборот, при ввертывании регулировочного винта сжимается нажимная пружина 11 и происходит повышение рабочего давления газа. Для контроля за давлением на камере высокого давления установлен манометр 4, а на рабочей камере — манометр 9 и предохранительный клапан 8.

В практике наибольшее распространение получили редукторы обратного действия как более удобные и безопасные в эксплуатации.
