Удлинитель для сварочного инвертора: характеристики, выбор, расчет

Какими пользоваться удлинителями

Длина сетевого провода обычного «сварочника» не превышает 2 м. Поэтому часто в работе используются удлинители. К их выбору нужно подойти также тщательно. Известно, что через медный провод сечением в 1 кв. мм можно «пропустить» ток силой не более 10 А (для алюминиевого – 8 А).

Зная пусковые и рабочие параметры сварочного аппарата, можно высчитать, какое сечение должен иметь провод удлинителя. Лучше взять с небольшим запасом, чтобы обеспечить себе комфортные условия работы. Не стоит покупать на рынке удлинитель подешевле. Под толстым слоем изоляции можно чаще всего обнаружить тонкий проводок. Разумнее обратиться в специализированный магазин и самостоятельно выбрать подходящий по площади сечения провод, да и розетку присмотреть соответствующую. Желательно, чтобы она была изготовлена из термореактивной пластмассы, той, что не плавится при нагревании.

Важно помнить, что провод удлинителя при работе должен быть полностью развернут. Так он лучше охлаждается и не создает дополнительной индуктивной нагрузки. Необходимо позаботиться и о безопасности

Электрические провода не должны иметь повреждений изоляции, лежать на мокром полу и касаться работающих механизмов. Нужно обязательно использовать заземление

Необходимо позаботиться и о безопасности. Электрические провода не должны иметь повреждений изоляции, лежать на мокром полу и касаться работающих механизмов. Нужно обязательно использовать заземление.

Нередки случаи, когда удлинять приходится и провода на выходе. Делать промежуточные соединения при этом не рекомендуется. Высокие выходные токи могут привести к большим электрическим потерям в таких местах. Руководствуясь максимальными эксплуатационными параметрами аппарата, следует приобрести цельный многожильный медный провод необходимой длины. Сечение лучше выбрать, пользуясь правилом: на каждые 8 А тока – 1 кв. мм площади провода.

Если электросеть «слабая», а варить необходимо, можно попытаться подключить для питания сварочного аппарата бензогенератор. Следует учесть, что его выходное напряжение зависит от величины нагрузки. Можно подсчитать минимальную мощность, которой должен обладать генератор, чтобы обеспечить нормальную работу. Для сварки самым ходовым 3-миллиметровым электродом необходимый ток может достигать 120 А при 40 В напряжения. Таким образом, при КПД генератора 80% его мощность должна быть не ниже 6 кВт.

Справедливости ради нужно отметить, что существуют устройства, совмещающие в себе электрогенератор и сварочный аппарат. Но цена на них высока для домашнего умельца.

Существует множество видов и моделей сварочного оборудования. На даче, в гараже и дома можно воспользоваться любым.

Меры безопасности при работе

Установленные правила безопасности, можно сказать, написаны “кровью” пострадавших, и поэтому пренебрегать ими строго запрещается. От их соблюдения зависит здоровье и жизнь не только оператора сварочного оборудования, но и окружающих его людей. Итак, к правилам безопасности можно отнести следующее.

Перед началом работы следует проверить целостность изоляции на всех проводах и кабелях, подсоединенных к аппарату. Также необходимо проверить исправность оборудования, а именно, убедиться, что напряжение холостого хода равняется нулю. В данном случае должна быть исправна система, отключающая напряжение на электроде, когда аппарат простаивает.
Перед подключением оборудования следует проверить электрическую сеть под нагрузкой (измерить диапазон проседания).
Для защиты сетчатки глаз от ультрафиолетового излучения, возникающего при горении сварочной дуги, необходимо применять защитную маску (щиток) либо специальные очки. Не так давно в продаже появились сварочные маски и очки со стеклами “хамелеонами”, которые автоматически затемняются при попадании на них яркого излучения. Очки или маску должен одевать не только сварщик, но и его помощник.
Если сварочные работы проводятся в закрытом помещении, то для защиты органов дыхания и предотвращения отравления вредными газами применяют респираторы со сменными картриджами либо маски, через которые принудительно подается очищенный воздух.
Для защиты рук от брызг металла используют специальные перчатки — краги сварщика.
Для защиты тела используют комбинезоны, куртки и штаны из огнеупорной ткани.
Для защиты ног требуется одевать высокие ботинки, чтобы исключить попадание в них искр металла. Ботинки должны прикрываться сверху штанами.
Рабочее место должно быть хорошо освещено.
Под ногами сварщика должен быть резиновый коврик или деревянный настил, предотвращающие человека от удара током.
Вокруг рабочего места не должно находиться никаких посторонних предметов, через которые можно споткнуться.
Вблизи рабочего места должен находится песок и огнетушитель для своевременного тушения очага возгорания.
Заземление сварочного аппарата является обязательным условием.

Если правила безопасности уже изучены, то можно приступать к ознакомлению с тем, как правильно работать электросваркой.

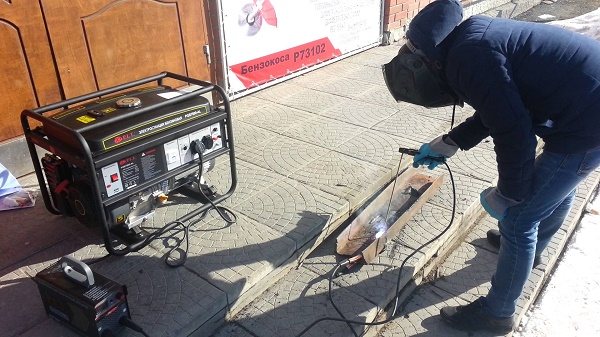

Питание инверторной сварки от генератора

Если объект не оборудован стационарной электрической сетью, а сварка все-таки требуется, можно воспользоваться бензиновым или дизельным генератором. Самое главное – правильно рассчитать нагрузку, чтобы оба устройства оптимально сочетались друг с другом.

Необходимо учесть, что в любом инверторе имеются катушки, конденсаторы, электронные схемы и другие элементы, которые считаются реактивными потребителями с коэффициентом мощности около 0,7. При расчете полной мощности аппарата, необходимо активную мощность разделить на коэффициент мощности. После предварительных расчетов, совместимость аппаратуры будет выглядеть следующим образом:

При сварочном токе 160 А можно работать лишь электродами с наибольшим диаметром 4 мм. Величина активной мощности такого инвертора составляет 3,8 кВт, а полная, учитывая коэффициент 0,7, будет примерно 5-5,5 кВт. С учетом 20-процентного запаса мощности, потребуется генератор не менее чем на 6 кВт.
Сварочный ток 180 А допускает работу электродами 5 мм. Активная и полная мощность составят 4,8 и 7,5 кВт соответственно. Поэтому мощность генератора должна быть не ниже 8-8,5 кВт.
Если показатель сварочного тока доходит до 200 А, то подобной аппаратуре нужна трехфазная сеть. Диаметр электродом увеличивается до 6 мм. Полная мощность инвертора составит 11,5 кВт, а мощность трехфазного генератора – не ниже 15 кВт.

Иногда возникает вопрос о возможности эксплуатации мощного сварочного устройства не в полную силу своих возможностей. Может ли использоваться схема подключения инвертора к генератору с более низкой мощностью? Специалисты не рекомендуют самостоятельно принимать такое решение, дать окончательное заключение может только профессиональный электромеханик.

Необходимо учитывать и наличие дополнительных опций в конкретном оборудовании, требующих кратковременного повышения мощности в момент их использования.

Настройки силы тока и диаметр электрода

Думаю все уже успели понять, что диаметр электрода непосредственно исходит из толщины изделия металла. Как было написано выше по тексту. Толщина=диаметру.

Пример: когда работник должен сварить деталь, толща которой будет от 2 миллиметров до 8 миллиметров, тогда подбираются электроды диаметром от 2,5 миллиметров до 5 миллиметров.

Этого Вам будет предостаточно для работы. А как же сила тока? Ответ на поверхности.

Вы будете самостоятельно подбирать значение, это зависит от плотности металлического изделия с которым происходит работа. Самым универсальным значением будет 80 Ампер. Оно хорошо подойдет для новичков.

Когда работник применяет 4-х миллиметровый диаметр электрода сила тока будет составлять 120 Ампер- 200 Ампер. Это один из распространенных диаметров электродов. Этот диаметр могут использовать специалисты своего дела и новички по сварке.

Подключение сварочного инвертора к электрическому генератору

Из-за плохих параметров внешней электросети в некоторых ситуациях осуществить сварку бывает просто невозможно. Тогда можно воспользоваться электростанцией

При этом очень важно, чтобы мощность электростанции позволяла проводить полноценные сварочные работы

При выборе генератора следует сначала ознакомиться с основными техническими характеристиками сварочного аппарата. В качестве примера будет взят обычный инвертор с рабочим током 160 А. Современные инверторы имеют плавную регулировку тока сварки от минимального до максимального значения. Это позволяет проводить сварку как на средней, так и на максимальной мощности оборудования. Но фирмы-изготовители часто пишут только потребляемую мощность, ничего не говоря о ее максимальном значении.

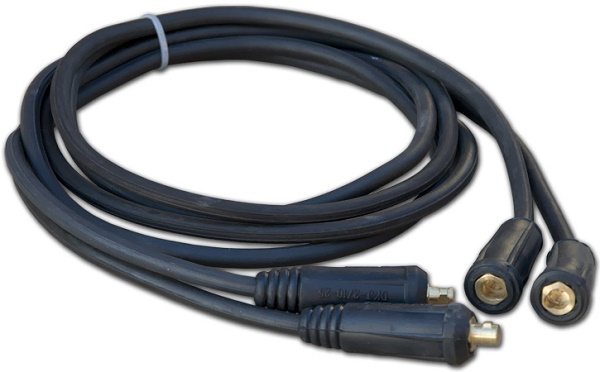

Рисунок 1. Провода марки КГ бывают разные и различаются по максимальной нагрузке, зависящей от сечения.

Чтобы самостоятельно рассчитать максимальную мощность, необходимо максимальный рабочий ток устройства умножить на напряжение дуги (обычно оно составляет 25 В), после чего разделить полученную цифру на КПД инвертора (приблизительно 90%). В результате максимальная мощность будет равна: 160х25/0,9=4444 Вт.

После проведения расчетов можно приступать к выбору электрогенератора. При этом ориентироваться следует на максимальную потребляемую мощность, прибавив к ней запас в 25%, чтобы не использовать электростанцию на пределе возможности. Поэтому для сварочного инвертора с рабочим током 160 А нужно купить генератор с выходной мощностью не менее: 4444+4444х0,25=5555 Вт, или 5,5 кВт.

Выбор сварочного тока

Сварочный ток выбирается с учетом толщины металла, который подлежит сварке, и диаметра присадки. Для простоты расчетов можно использовать таблицу, которая была приведена выше, в разделе, где говорилось о настройке агрегата. Также при выборе оптимальной силы тока следует помнить правило: чем выше сила тока, тем глубже получается шов, и тем быстрее можно перемещать электрод. Поэтому нужно добиться идеального соотношения скорости движения присадки и силы тока, чтобы шов имел требуемую выпуклость и глубину, достаточную для хорошего сваривания кромок деталей.

Совет! После подключения к аппарату новых кабелей, не превышающих рекомендуемую длину, нужно измерить сварочный ток, чтобы узнать его значение и при необходимости подкорректировать.

Установка и подключение агрегата

Чтобы эффективно и безопасно использовать инвертор, прежде всего, необходимо правильно подготовить его к работе. Этот процесс проводится в несколько этапов. Первая задача – это установка и подключение агрегата. Установка инвертора должна выполняться по определенным правилам:

агрегат нужно размещать так, чтобы он находился на расстоянии не менее 2 м от стен или каких-либо предметов;
аппарат должен быть обязательно заземлен;
место сварки нужно выбирать так, чтобы оно было вдали от воспламеняющихся предметов;
варить рекомендуется либо на свободной площадке, либо на столе из металла.

Подключить инвертор можно как к бытовой сети (220 В), так и к сети, с напряжением 380 В, которая обычно используется на производстве. Если предполагается использовать агрегат вдали от электрических сетей, то его можно подключить к генератору, дизельному или бензиновому.

Подключение к электросети

Подключение сварочного аппарата к бытовой электросети нередко вызывает проблемы. Причиной их возникновения может быть старая проводка или недостаточный диаметр ее проводов. Обычно проводка рассчитана на ток до 16 А. А поскольку все включенные приборы в доме могут превысить это значение, то в целях безопасности устанавливаются автоматические выключатели (автоматы). Поэтому при подключении необходимо знать мощность сварочного аппарата, чтобы он не вызвал срабатывание автомата.

Подключение инвертора к бытовой сети

В таком случае необходимо измерить, до каких значений понижается напряжение. Если оно падает до значений ниже минимальных, с которыми может работать инвертор (указано в инструкции), то подключать аппарат к такой сети нельзя.

Использование удлинителя

Сетевой кабель, подсоединенный к инвертору, отвечает всем требованиям по мощности и не вызывает проблем при подключении. Но если его длины не хватает, то следует подбирать удлинитель с сечением провода не менее 2,5 мм 2 и длиной не более 20 метров. Таких параметров удлинителя будет достаточно, чтобы инвертор мог работать с током до 150 А.

Подключение к генератору

В случаях, когда нет возможности подключить аппарат к электросети, можно подсоединить его к генератору, работающему либо на бензине, либо на дизельном топливе. Наибольшее распространение получили бензиновые электростанции. Но для подключения сварочных аппаратов подходят не все их них. Чтобы инвертор мог эффективно работать, генератор должен иметь мощность не менее 5 киловатт и выдавать стабильное напряжение на выходе. Перепады в напряжении могут вывести сварочник из строя.

Также следует учитывать, с каким диаметром электрода вы будете работать. Например, если электрод будет иметь диаметр 3 мм, то потребуется рабочий ток около 120 А с напряжением дуги 40 В. Если рассчитать мощность сварочного инвертора (120 х 40 = 4800), то получим значение 4,8 кВт. Поскольку это будет потребляемая мощность, то электростанция, способная выдавать лишь 5 кВт, будет работать на пределе своих возможностей, что значительно снизит ее срок службы. Поэтому генератор нужно выбирать с некоторым запасом по мощности, примерно на 20-30% выше той, которую потребляет инвертор.

Установка и подключение агрегата

агрегат нужно размещать так, чтобы он находился на расстоянии не менее 2 м от стен или каких-либо предметов;
аппарат должен быть обязательно заземлен;
место сварки нужно выбирать так, чтобы оно было вдали от воспламеняющихся предметов;
варить рекомендуется либо на свободной площадке, либо на столе из металла.

Подключение к электросети

Подключение инвертора к бытовой сети

Также следует обратить внимание на просадку сети. Если при включении инвертора вы заметите понижение напряжения в электросети, то это говорит о недостаточном сечении проводов. В таком случае необходимо измерить, до каких значений понижается напряжение

Если оно падает до значений ниже минимальных, с которыми может работать инвертор (указано в инструкции), то подключать аппарат к такой сети нельзя

Использование удлинителя

Сетевой кабель, подсоединенный к инвертору, отвечает всем требованиям по мощности и не вызывает проблем при подключении. Но если его длины не хватает, то следует подбирать удлинитель с сечением провода не менее 2,5 мм2 и длиной не более 20 метров. Таких параметров удлинителя будет достаточно, чтобы инвертор мог работать с током до 150 А.

Подключение к генератору

Применение генератора тока

Итак, вы проверили свою проводку и оказалось, что подключение сварочного аппарата 220в просто невозможно. Что делать в данной ситуации? Можно использовать сторонний генератор тока.

И вот на этом моменте многие сразу начинают вспоминать, что хранят на даче старый бензиновый генератор, который не раз спасал их от внезапного отключения электричества. С виду применение таких генераторов кажется вполне неплохой идеей, но на практике все иначе. Зачастую все бензиновые генераторы маломощны и не способны длительное время обеспечивать напряжение более 5 кВт.

Как вы понимаете, подключение сварочного инвертора к маломощному бензогенератору просто бессмысленно. Чтобы узнать, какая мощность вам необходима, просто умножьте силу тока, с которой будете варить, на значение напряжения.

Возьмем самую популярную ситуацию: вы варите электродом 3 мм с силой тока в 120 Ампер и напряжением около 40В. Умножаем 120 на 40, получаем 4.8 кВт. Это минимальная мощность, которую должен обеспечивать бензогенератор. Но в расчетах мы не учли КПД сварочного аппарата, которое менее 100%. Чтобы обеспечить бесперебойную работу инвертора нужно как минимум 6 кВт.

В общем, бензогенератор — это выбор для тех, у кого больше нет никакой возможности получить дополнительный источник тока. В идеале необходимо еще перед покупкой инвертора проверить всю проводку и в случае ее непригодности купить сварочник со встроенным генератором. Да, эти модели стоят недешево и очень громоздкие. Но это наиболее удобное решение проблемы.

Если и это решение для вас неудобно, то можно купить специальный стабилизатор тока для сварочного аппарата. Он подключается прямо к сварочному инвертору. Такое решение подойдет для более-менее стабильной электросети.

Пожарная безопасность

Техника безопасности при производстве сварочных работ включает в себя пожарную безопасность. Такое явление, как пожар, может возникнуть, как при промышленном производстве, так и при индивидуальных работах. Для исключения возникновения пожара необходимо принять все меры. Это предусматривает не только порядок проведения сварочных работ, но и подготовительные операции.

В этом смысле особую опасность представляет собой сварка ручная дуговая. Искры при этом виде сварочного процесса разлетаются на значительное расстояние, доходящее до пяти метров. В месте, куда они долетели, может произойти возгорание. ТБ при выполнении сварочных работ настоятельно рекомендует перед началом процесса сварки проводить тщательный осмотр и производить уборку находящихся вблизи горючих материалов, промасленных тряпок и сухого мусора, находящихся на означенном расстоянии.

Если сварка осуществляется в углекислой среде, то становится возможным разбрызгивание металла, находящегося в раскаленном жидком состоянии. При применении газового варианта источником повышенной опасности станет горелка. При электросварке раскаленные кусочки металла могут улетать на значительное расстояние и создавать там пожароопасную обстановку. Если они попадут на легковоспламеняющиеся вещества, то возникнет возможность возникновения так называемого «тихого пожара». Со временем он начнет набирать силу.

К потенциальным причинам возгорания относится неисправная электропроводка. Если нарушена техника безопасности по сварке с газовыми баллонами, то возникает опасность их взрыва, и, как следствие, возникновение пожара. Он также может возникнуть от вылетающих искр.

Нельзя отвергать и наличие человеческого фактора, например, если будет нарушен запрет курения на рабочем месте. К нарушениям относится неправильное транспортирование газовых баллонов. Их доставка к месту работ должна проводиться с использованием специальной тележки. При переноске на руках они могут упасть, что приведет к возникновению взрыва. Располагать баллоны следует подальше от отопления, а при работе на открытом воздухе — в тени. Попадание солнечных лучей на газовые емкости является недопустимым.

Необходимые мероприятия для того, чтобы была обеспечена техника безопасности сварочных работ в части возможности возникновения пожара, можно разделить на:

Организационные. К ним относятся проведение инструктажа и ознакомление с технологической картой на конкретный сварочный процесс.
Технические. Заключаются в подготовке оборудования и расходных материалов.
Эксплуатационные. Состоят в правильном выборе рабочих режимов.

К важным противопожарным мероприятиям относится подготовительные операции. Они заключаются в грамотном оборудовании рабочего места и очистке его от нежелательных элементов.

При работе в закрытом помещении следует убедиться в нормальной работе вытяжной вентиляции. На рабочем месте сварщика необходимо наличие огнетушителя. Место сварки должно быть огорожено. Высота перегородки должна быть такой, чтобы через нее не могли перелетать искры и брызги. При работе на открытом воздухе место сварки следует огородить и поместить на ограждении предупредительные знаки.

При возникновении пожара, например, в случае загорания электропроводки, это место надо не заливать водой, а прибегнуть к помощи огнетушителя. Имеются их разные виды. К универсальным огнетушителям можно отнести порошковые, имеющие маркировку «D». Помимо огнетушителей на месте сварки желательно нахождение ящика с песком, лопаты и бугра.

Для быстрой эвакуации людей при возникновении пожара необходимо освободить проходы. Если не выполнены все имеющие противопожарные правила, то приступать к процессу сварки запрещено. К пожарной безопасности относятся требования к индивидуальной защите производителя работ.

Ограничение напряжения холостого хода сварочного трансформатора
