Как крепить анкерный болт: видео, фото, нюансы, советы

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

• Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
• Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

• малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
• средние: длиной до 12 см и диаметром до 12 мм;
• большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

• Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
• Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.
• Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
• Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
• Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
• Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

Механические анкерные болты подразделяют на несколько видов.

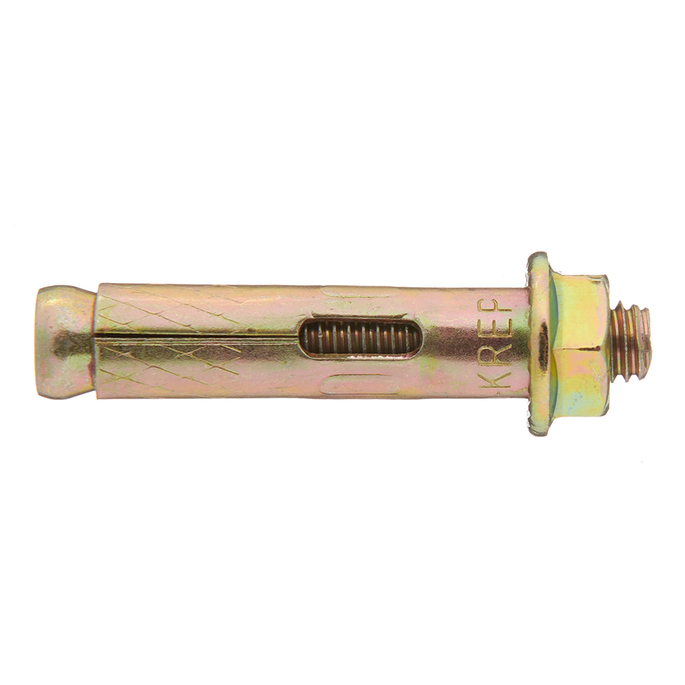

• С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
• С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
• С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
• С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
• Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
• Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.

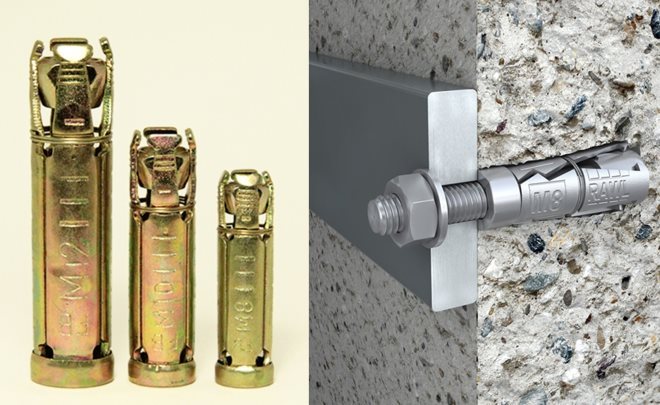

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Сфера применения анкерных креплений

Применение надежного крепежа обеспечивает быстрое и надежное выполнение всевозможных строительно-монтажных работ. Широко востребованные анкерные болты применяются для надежного крепления всевозможных массивных конструкций к кирпичным стена и бетонным поверхностям, а также к основаниям, изготовленным из природных строительных материалов, таких как древесины и натуральный камень. Посредством анкерных изделий осуществляется крепление технологического оборудования и механизмов, несущих консолей, кабельных трасс, климатического оборудования и электробытовых приборов. Анкерные болты применяются и в быту для удачного выполнения мелких ремонтных операций. Прочное анкерное крепление применяется при монтаже окон, подвесных потолков, дверей и светильников.

Высокая надежность анкерного крепления базируется на особенностях его конструктивного устройства. Анкер содержит в себе три отдельных детали: гильзу, болт и распорный механизм, именуемый цангой. Продуманное устройство анкерного болта обеспечивает равномерное распределение нагрузки по монолитной поверхности основания. Применение высококачественной стали для производства анкерных болтов, обеспечивает высокую прочность универсальных креплений, а оцинкованное покрытие предохраняет от разрушительных воздействий коррозии. Продукция выпускается в широком диапазоне размеров: от 8 мм до 20 мм в диаметре, а также от 45 мм до 160 мм по длине.

предлагает широкий ассортимент анкеров, обеспечивая возможность оснащения любого предприятия или строительной организации высококачественными и надежными крепежными изделиями. Консультации опытных менеджеров компании, доступные по телефону, помогают сформировать заказ с учетом потребностей клиентов.

Потолочные плиты

Армстронг выпускает плиты двух типоразмеров:

• 610х610 миллиметров;
• 610х1219 мм.

Наибольшей популярностью пользуются квадратные панели. Для их изготовления используются следующие материалы:

• пластик;
• древесина;
• стекло;
• зеркала;
• металлические цельные или перфорированные листы.

Мягкие панели делают из минеральных или органических материалов природного происхождения. Плиты на основе минеральных ват в последнее время практически не используются, поскольку выделяют  в воздух мелкие частицы материала, попадающие в дыхательную систему человека.

Для изготовления органических панелей используют целлюлозное сырье, прошедшее вторичную переработку. Эти плиты легко монтируются из-за малого веса, отличаются удобством обработки и экологической чистотой.

Особенности производства

Анкерный крепеж нужен для удержания тяжелых крупногабаритных деталей и конструкций и выполняется чаще всего из стали.

Изделия из нержавейки, характеризующиеся максимальной коррозионной устойчивостью, применяются в работах на наиболее ответственных участках. Анкерные болты из углеродистой, конструкционной автоматной стали и сплавов из цветных металлов дополнительно защищаются различными видами покрытий, в числе которых:

• цинк (горячее и гальваническое цинкование);
• хроматы цинка.

Изделия специального назначения и предназначенные для бытового использования могут включать в себя конструктивные элементы из пластика и стеклопластика.

Когда для анкера размеры не важны?

Самые распространенные виды приспособлений для фиксации: химический, клиновой, забивной, стержневой, анкер-крюк. Различаются они по способу крепления и некоторым особенностям. Начнем с химического, потому что он набирает все большую популярность, благодаря своей невероятной прочности фиксации изделий, а значит, вполне может вам в скором времени пригодиться. Его надежности доверяют настолько, что используют даже при постройке балконов, мостов и рекламных щитов.

Химический анкер – это картридж со смесью клеящих веществ, он, как стержень, проникает внутрь крепежного изделия, где клейкая масса застывает. Так химический фиксатор и установленное изделие образуют монолит. Фиксируют такой крепеж при помощи специального пистолета, выдавливающего клеящий состав в заранее подготовленное и очищенное от пыли отверстие, а потом внутрь вставляется металлическая деталь. Составы клеящих веществ различаются по времени своего застывания: от нескольких часов до суток.

Преимущества этих анкеров:

• долгий эксплуатационный период (до 50-ти лет);
• возможность крепления даже мокрых изделий (часть моста, уходящая в воду);
• прочность фиксации выше, чем у металлических крепежей;
• подходят для монтажа крайних конструкций изделия, не вызывая при этом распирания;
• герметичность;
• возможность применения этого анкера не только для кирпича, но и для крепления к газобетонным блокам, пеноблокам и другим рыхлым материалам.

Особенности монтажа болтов

На безопасность крепления, полученного с помощью анкерного болта, оказывает воздействие целый ряд условий:

• свойство вещества, в каковой ставится анкер;
• вид и размеры крепёжного элемента, что обязаны подбираться в согласовании с нагрузками, воспринимаемыми подобным изделием;
• точность подготовки участка с целью размещения крепежа и выполнение технологии его установки;
• прочностные свойства самого анкера.

Монтаж болтов анкерного вида может проводиться в различные конструкции, материал производства которых должен отличаться довольно высокой крепостью.

Сюда относится:

• фундамент из бетона;
• стена и перегородка из бетона, кирпича;
• плита перекрытия, что обычно производят из бетона.

Предметами и конструкционными компонентами, что закрепляются при помощи подобных болтов, как правило, являются:

• балки из металлопроката разного вида;
• компоненты навесных потолочных систем;
• светильники;
• брус, используемый с целью монтажа покрытий;
• компоненты лестничных систем;
• несущие конструкции с большим весом и размерами.

Как уже рассказывалось выше, фиксирование болта анкерного вида внутри заранее приготовленного отверстия может быть обеспеченной 2-я главными методами:

• посредством расклинивания распорной втулки изнутри отверстия;
• за счёт особого клеевого состава, связывающего болт и стены отверстия (химический анкер).

Основные виды

Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку. При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

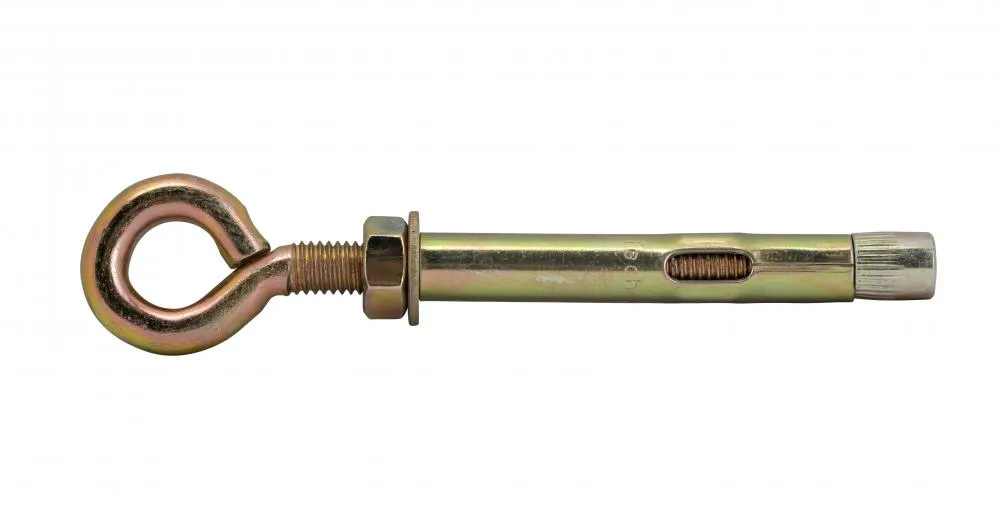

Анкерный болт с кольцом 2. Изделия с крюком и кольцом. От предыдущей разновидности здесь отличает то, что в вершине изделия располагается крюк. Он здесь не случайно, поскольку подобный анкер предназначен для монтажа в горизонтальной плоскости. На него удобно вешать что-то тяжёлое. Например, в спортивных залах такие анкера принято использовать для монтажа бойцовских груш к потолку. Именно спортивный инвентарь и удобно монтировать им, поскольку его всегда можно снять. В быту такой вид крепежа тоже имеет место быть, например, при подключении электричества к частному дому, когда на анкер вешают специальный зацеп с проводом. Одной из разновидностей можно считать аналогичные изделия с кольцом. Их применяют для более сложных и зачастую неразъемных соединений. Кольцо обеспечивает надежную жесткость, позволяет даже выдерживать нагрузки под альпинистами. В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

Анкерный болт с крючком

Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

Анкерный болт с гайкой двухраспорный

Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

Как повесить люстру на потолок с помощью крюка

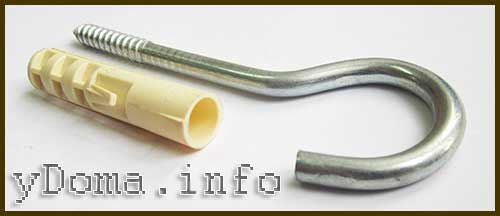

Если люстра весит менее десяти килограмм, то для ее подвеса лучшим креплением может служить простой крюк с резьбой на прямом участке.

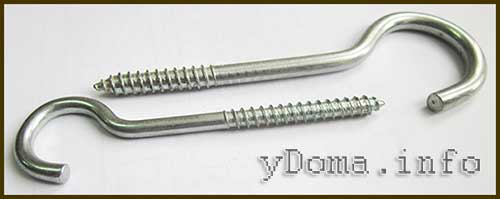

Крюки бывают разных размеров, поэтому есть возможность выбрать исходя из веса люстры. Крюк с диаметром стержня 2 мм удержит люстру весом до 3 кг, 3 мм – 5 кг, 4 мм – 8 кг, 5 мм – 10 кг соответственно. Для крепления люстры весом более 10 кг понадобится уже анкер.

Если требуется повесить люстру на деревянный потолок, например в дачном домике из сруба, то достаточно просверлить дрелью в потолке отверстие диаметром, равным внутреннему диаметру резьбы крюка и завинтить крюк в потолок.

Если под руками нет крюка, то можно забить в потолок на половину гвоздь длиной 80 мм и изогнуть его выступающую часть в виде полукольца. Люстра весом до трех килограмм будет висеть надежно.

В потолке из перекрытия бетонными плитами для крепления крюка необходимо сначала в потолок установить дюбель. При покупке крюка дюбель обычно входит в комплект. Крюк, показанный на фотографии с диаметром стержня 5 мм, предназначен для подвеса люстры весом до 10 кг.

Для установки дюбеля, в потолок в нем необходимо сначала просверлить отверстие диаметром, равным внешнему диаметру дюбеля на глубину его длины. Дюбель забивается в отверстие и останется только закрутить в него крюк.

Так как в бетонных плитах перекрытия имеются полости то при сверлении отверстия сверло может провалиться в пустоту. И после того, как сверло изъято из отверстия посыплется песок и строительная пыль.

И этому есть объяснение. Плиты потолочного перекрытия делают из бетона. Для уменьшения их веса и повышения прочности, уменьшения теплопроводности и звукоизоляции вдоль всей длины плиты на заводе делают круглые полости в форме трубы. При хранении на строительной площадке в некоторые трубы попадает строительный мусор, вот от и может сыпаться.

Если толщина бетона до внутренней полости не превышает половины длины пластмассового дюбеля, и он при забивании в отверстие не провалился, то можно в дюбель можно завинчивать крюк для люстры. Если вес ее не превышает 3 кг, то крепление будет достаточно надежным.

При весе люстры более 3 кг необходимо уже металлический дюбель, например, системы Молли (Molli), специально разработанный для крепления к любым стенам и потолкам, в том числе и пустотелой конструкции.

Для установки в потолок дюбеля Молли сначала нужно просверлить в отверстие, вставить в него цилиндрическую часть дюбеля и вращая по часовой стрелке до упора ввинтить крюк, приложив в конце закручивания значительное усилие. Затягивать крюк лучше с помощью рычага, например, вставив в него металлический прут или стержень. При закручивании центральная часть цилиндра дюбеля разойдется в стороны и надежно зацепиться за стенки бетонной плиты. Такой дюбель выдержит вес люстры до 30 кг.

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

• металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
• втулка, которая располагается на распорном элементе;
• непосредственно сам распорный элемент.

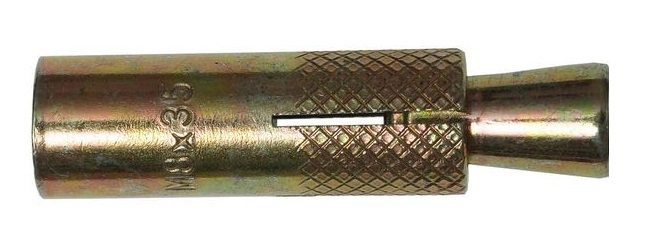

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Анкерный крепёж

Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой. Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.

Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.

Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления. Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта. Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.

Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.
