6 способов получения четкой картинки

Для награждения часто используют полностью металлические или содержащие отдельные части из металла изделия: кубки, плакетки, медали. На них нанесены изображения и памятные слова. Для получения таких наград применяют различные технологии печати на металле. С их помощью можно персонифицировать изделие, сделать его оригинальным и отличающимся от ему подобных.

Способы переноса изображения на металл

Гравертон. Это технология, при которой используют специальное оборудование: лазерный принтер, термопресс, картридж с тонером. Также необходим резак по металлу. При помощи этой методики удается получить одноцветное изображение, чаще всего черное. Для этого рисунок печатается на бумаге, после прикладывается к металлу (пластине) и проходит обработку высокой температурой термопресса, при которой переносится на металл. Если требуется получение цветного изображения, используют несколько картриджей, поочередно меняя их. Основной недостаток этого метода – невозможность получения точного совмещения границ рисунка и ограничение по числу цветов. Но при этом нет необходимости использования специальной бумаги и дорогих материалов, что снижает затраты на изготовление наградной продукции. Такая методика позволит изготовить и купить медали, кубки, наградные плакетки с памятными надписями и несложной графикой.
Термотрансфер. Универсальная технология, с помощью которой можно получить изображение не только на металле. Рисунок печатается на специальной бумаге с полимерным слоем, который удерживает красящее вещество. Изображение на металл сходит вместе с полимером. При этом, оно хорошо закрепляется под действием высокой температуры. Такая технология позволяет получать четкие изображения разных цветов. Единственный недостаток этой методики – металлическая поверхность утрачивает свою гладкость, а рисунок со временем может осветляться под действием ультрафиолетовых лучей.
Струйная сублимация. Эта технология схожа с гравертоном, отличие – в использовании не тонеров, а чернил. Особенность методики: невозможность получить рисунок с мелкими деталями. Также возможно растекание краски по поверхности и потеря со временем яркости изображения.
АлюмаДжет. Технология, при которой рисунок с пленки переносится на специальные алюминиевые пластины посредством принтера. Для этих целей используют специальные красители, для закрепления которых применяют ламинацию или покрытие поверхности акриловым лаком.
Металлографика. Методика с использованием анодированных пластин, закрепление рисунка производится химическим способом. Для этого металл с нанесенным изображением выдерживают в емкостях со специальными составами. Таким образом можно изготовить наградные изделия высокого разрешения. Эта сравнительно новая технология позволяет купить медаль, кубок и другие металлические предметы, выполненные по индивидуальному образцу в единственном экземпляре.
АлюмаМарк или лазерная сублимация. Перенос рисунка на металлическую поверхность проводится с помощью углекислого лазера. Особенность этой методики – возможность получать на анодированном алюминии изображение сразу нескольких цветов в зависимости от глубины выемки поверхностного слоя металла. При этом достигается практически фотографическая четкость и удается добиться реалистичного рисунка.

Разнообразие технологий нанесения изображений на металлическую поверхность расширяет возможности персонификации изделий. С помощью этих методик можно изготовить медали, кубки и другую наградную продукцию с адресными надписями и рисунками.

Какие есть способы гравировки металла?

Существует несколько видов гравировки на металле. Давайте рассмотрим каждый из них.

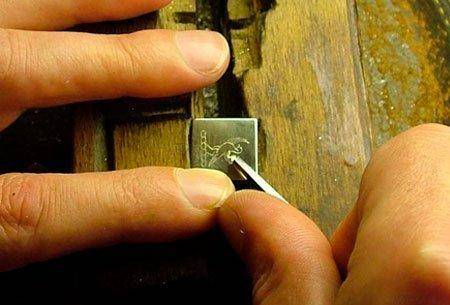

Ручное резание

Этот способ заключается в нанесении на поверхность предмета изображения при помощи режущего стального инструмента. Так на материале создаются линии и точки углубления. Другими словами ручное резание называют художественным гравированием. Это очень долгий и трудоёмкий процесс. Но существуют и более быстрые способы нанесения гравировки.

Механическим способом можно создавать объёмные изображения, но минус в небольшой производительности.

Лазерная гравировка

Это самый распространённый способ гравировки на металле. Рисунок наносится на изделие при помощи сфокусированного лазерного луча. Гравировка происходит засчёт испарения частиц материала.

В отличие от других способов, лазерной гравировкой можно заниматься в промышленных масштабах, благодаря высокой скорости.

Существует несколько видов лазерного оборудования для гравировки, но об этом мы расскажем позже.

Как делать гравировку на металле гравером

Перед тем как делать гравировку на металле, не помешает ознакомиться с последовательностью действий:

Шлифуется и полируется лицевая сторона листа из латуни.
Основа предварительно обезжиривается. Для этого можно использовать ватный тампон, смоченный в каком-нибудь растворителе, или щетку, пропитанную содовым раствором. После процесса обезжиривания изделие можно брать лишь пинцетом, чтобы не оставить на нем новых следов жира.
Далее идет процесс тонировки поверхности. Для этого используют водный раствор сернокислого натрия. Плотность тонирования напрямую зависит от степени концентрации раствора. Для придания лицевой стороне листа латуни коричневого цвета его натирают тампоном, пропитанным готовым раствором. Для ускорения процесса лист можно равномерно подогреть.
После окрашивания листа металла его промывают теплой водой, избавляясь тем самым от остатков раствора.
Далее лист сушится и становится пригодным для нанесения гравировки.
Подготовленную картинку переносят на кальку, передавая контуры изображения. Если на готовом изделии должны присутствовать и мелкие детали рисунка, то их наносят в процессе самой гравировки. Калька закрепляется на поверхности латунного листа посредством загибания краев за лист металла с последующим приклеиванием кальки к основанию резиновым клеем. Этот вид клея отлично снимается после высыхания, поэтому его и рекомендуют использовать в описанной операции.

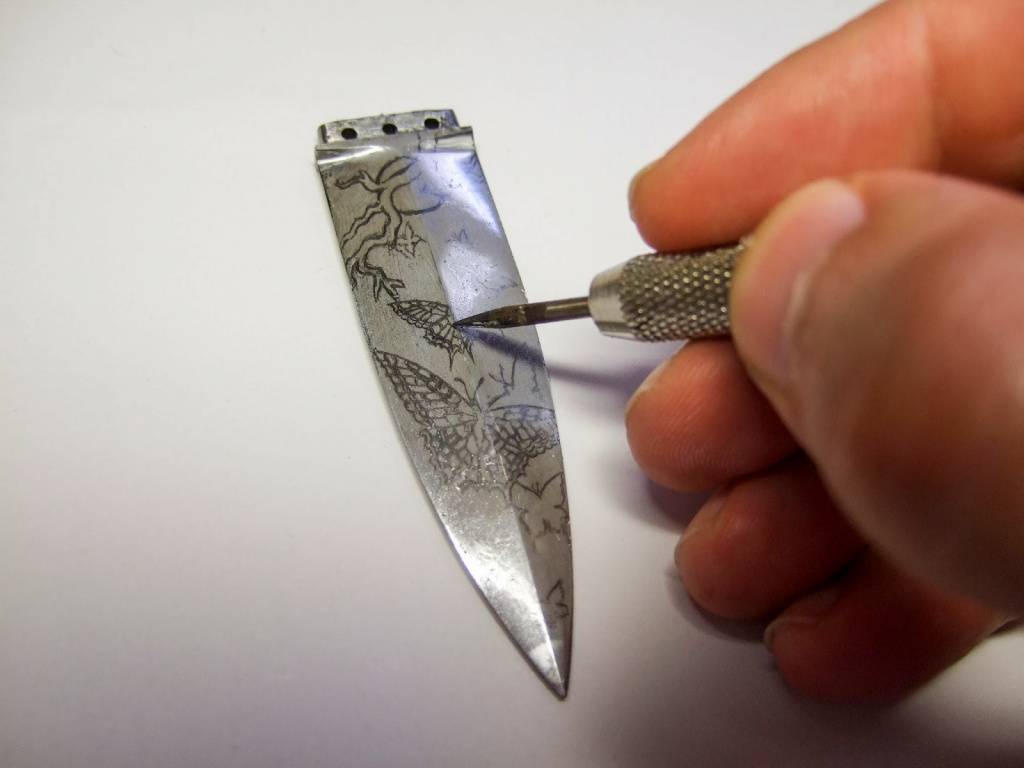

Острой иглой рисунок обводят по контуру, оставляя мелкую борозду на полированном листе.
После этого калька снимается, и картинка наносится аппаратом для гравировки на поверхность. На шланг с наконечником насаживается бор по металлу и им обводят намеченные контуры. Перед первым использованием аппарата лучше попрактиковаться на металлических пластинах, используя разные виды узоров и геометрических кругов. Когда рука привыкнет, можно приступать к гравировке и на заказанном объекте.
Далее наносят мелкие детали рисунка, включая тени (их принято изображать в виде заштрихованных линий, клетками или кружочками), а для придания тени контура бор проводят многократно по одной линии.
После завершения гравировки на латуневую поверхность наносят слой лака и вытирают пропитанным в воске тампоном. После этого поверхность насухо вытирается. При необходимости лист металла можно усилить деревянной подкладкой.

Мы постарались максимально подробно раскрыть тему того, как делать гравировку на металле с помощью гравера, но если вы хотите узнать о способах гравировки в домашних условиях, переходите к следующему разделу.

Как просверлить стекло?

Оказывается, необходимость в просверливании стекла возникает не так уж и редко. К примеру, если на нем требуется закрепление ручки.

Подходящий инструмент

Стекло сверлят твердосплавным копьевидным или трубчатым с алмазным напылением сверлом.

Лучше всего пользоваться специальным сверлильным станком, ведь установка дрели строго вертикально – занятие непростое, кроме того, стекло может лопнуть из-за нажима.

Технология:

Изделие укладывают на мягкую подкладку, к примеру, на резину или ковролин.
Сверление производится в водяной бане. Для этого зона сверления окружается пластиковым или резиновым кольцом, в которое наливается вода.
Нужно до половины просверлить стекло с одной стороны, потом его перевернуть и продолжить начатое.

Какие есть способы гравировки металла?

Существует несколько видов гравировки на металле. Давайте рассмотрим каждый из них.

Ручное резание

Пескоструйная обработка

Её суть заключается в том, что поверхность материала повреждается песком или другим порошкообразным веществом, которое распыляется сильным потоком воздуха. Когда песок попадает на поверхность металла, образуется матировка. Зернистость песка позволяет создавать различные эффекты и наносить рисунки при помощи трафарета. Плюсы пескоструйной обработки — универсальность, высокая скорость и гладкость краёв гравировки.

Механическая гравировка

Она осуществляется заточенной фрезой. Существует два типа оборудования для механической гравировки — пантограф и компьютеризированное. На пантографе гравируются ювелирные изделия и фамильные украшения. Компьютеризированным методом можно гравировать любое изделие из металла.

Механическим способом можно создавать объёмные изображения, но минус в небольшой производительности.

Лазерная сублимация

Это нанесение цветных изображений при помощи принтера или картриджа для сублимации. Для начала нужно сделать трансфер — распечатать изображение, который размещается поверх изделия. А при воздействии высоких температур краска переходит на материал, оставляя на нём изображение.

Лазерная сублимация используется для гравировки многих изделий из металла — браслетов, подвесок, часов и подставок.

Лазерная гравировка

Существует несколько видов лазерного оборудования для гравировки, но об этом мы расскажем позже.

Пескоструйная обработка

Этот метод также называется абразивной обработкой. Его суть заключается в том, что поверхность материала специально повреждается песком или каким-либо другим абразивным порошкоподобнымвеществом, который распыляется сильным потоком воздуха. В тот момент, когда песок из специализированного аппарата попадает на поверхность, образуется матировка. В зависимости от того, какой уровень давления и какова зернистость песка, можно создавать различные эффекты. Благодаря использованию различных трафаретов есть возможность нанести любой рисунок, фотографию и другие изображения на предметы.

Метод пескоструйной обработки применяется, в первую очередь, для работы с натуральным камнем и стеклом. Полученная матировка смотрится на них превосходно. Для изготовления наград и сувенирной продукции нередко используется кирпич и гранит. Метод может также применяться для обработки дерева, керамики, металла, пластика. Работать таким способом можно со свинцовым и оптическим хрусталем.

Большой плюс пескоструйной обработки – универсальность, широта применения, высокая скорость. Края гравировки получаются гладкие.

Химические способы нанесения гравировок

Распространённым способом выполнения надписей и изображений на изделиях из металла является химическая гравировка. Иногда этот метод ещё называют травлением. Металлическое изделие хорошо моют в воде, подвергают полировке и просушивают. Затем подогревают до температуры около 70°C и наносят на него слой парафина. Этот слой желательно получить тонким, примерно одной толщины на всех участках детали. На парафиновую поверхность наносят с помощью бумаги для копирования необходимую надпись или изображение.

Потом с помощью перочинного острого ножа снимают тот слой парафина, который расположен над будущим углублением, а по кромкам парафинового оставшегося слоя соскобленным материалом формируют буртик высотой до 5 мм. Образуется ванна, в которую наливается кислотный состав. Заливаемый состав зависит от металла гравировки. Если это латунь, то больше подходит 50%-ная азотная кислота. Она вытравляет металл на открытых соскобом зонах, оставляя нетронутым его под парафиновым слоем.

Степень готовности изделия можно определять, слегка наклонив изделие в какую-либо сторону. Зона гравировки открывается из-под слоя кислоты и можно судить о том, завершить травление или продолжить.

Очень важно помнить, что травление латуни азотной кислотой образует в воздухе вредоносные пары. Этот процесс можно проводить лишь в условиях хорошей принудительной вентиляции помещения

Несколько по-иному выполняются химические гравировки на алюминии. Его также готовят к работе, но вот изображение и надписи на поверхности металла наносят уже лаком на спиртовой основе. После этот производят травление металла, использую для этого уже щелочные составы.

Под лаковым слоем поверхность металла остаётся нетронутой, а вот открытые участки подвергаются медленному, но верному травлению едким натром, концентрация которого для этого используется около 15%

Важно знать, что при нагреве в едком натре алюминия до температуры в 80°C лист металла толщиной в 1 мм будет полностью разъеден за полчаса

Такая технология изготовления гравировок иначе называется химическим фрезерованием. Процедура несложная, необходимо лишь соблюдать все изложенные выше требования процесса. Если передержать алюминиевое изделие в едком натре, то можно просто потерять его – стенки будут проедены насквозь или контуры рисунка получатся безобразно размытыми.

Механическая гравировка

Механическая гравировка сейчас сильно распространена во всём мире. При данной технологии чаще всего для обработки изделий используется связка человек-компьютер-станок. Гравировальный станок имеет горизонтальное рабочее поле, над которым расположена вращающаяся фреза. Фреза, как и в случае с бормашиной, при движении по поверхности изделия прорезает углубления для придания необходимой формы и нанесения рисунка или текста. Механическая гравировка имеет повышенную точность получаемого изображения при использовании высококлассного оборудования и новейшего программного обеспечения. Признанным лидером в производстве станков для механической гравировки является японская компания Roland, которая зарекомендовала себя во всём мире благодаря безотказной технике и возможностью интеграции с множеством других систем и программных продуктов.

Алмазная гравировка

Одной из разновидностей механической гравировки является алмазная гравировка. В этом случае фреза не вращается вокруг своей оси, как в стандартном варианте, а совершает колебательные движения вдоль оси, а сама фреза имеет на окончании алмазное напыление, благодаря которому в разы повышается её прочность. Таким образом, фреза бъет по поверхности обрабатываемого материала, оставляя микроскопические углубления четырехгранной формы. Получаемое изображение имеет особенный вид благодаря множеству таких углублений, которые дают переливание и блеск на свету. Данная технология особенно подходит для украшения сувенирных изделий, а также придания особого вида различной рекламной продукции.

Тысячи лет назад человечество освоило способ рисунка на металле. Способ основывался, как снятие верхнего слоя поверхности вещества подручными способами. Появление в обиходе человека металла, появилась необходимость освоении нового ремесла – гравировки.

Новейшее оборудование и технологический процесс позволяют создавать красивые, уникальные вещи. Станочный способ предполагает работу в автоматическом режиме, что существенно экономит время. Для домашнего вида работ, достаточно освоить способы художественного дела. Перенос рисунка возможно произвести лазером или специальной машинкой.

Подготовка металла к нанесению рельефного рисунка

Сначала весь клинок нужно покрыть лаком. Это необязательно должен быть лак для ногтей, вполне подойдёт состав для покрытия древесины. Но здесь стоит вспомнить, что женская химия высыхает практически моментально. Учитывая то, что покрыть металл потребуется в 2 слоя, это серьёзный повод для использования быстросохнущего состава.

Рисунок, если он не слишком сложен, можно нанести после того, как лак высохнет. Но, при необходимости травления изображения, подобного тому, что я нанёс на предыдущий нож, лучше использовать метод перевода при помощи утюга и спирта, а уже после покрывать сталь бесцветным лаком.

Для травления на одном из кухонных ножей, я выбрал не слишком сложную арабскую вязь. Она была нанесена уже после высыхания лака, после чего покрытие по линиям было удалено. Иными словами, я его просто процарапал иголкой. Отмечу, что края полос нужно аккуратно подравнять – при травлении электролиз выест незащищённые места, а значит, все неровности останутся на металле без возможности последующего исправления.

Арабская вязь нанесена, лаковое покрытие процарапано по ней иголкой, можно приступать к травлению

Как делать гравировку на металле на станках с ЧПУ

Применение фрезерных станков с ЧПУ пользуется особым спросом в производстве сувениров из металла. Такие станки позволяют существенно повысить как производительность, так и качество изделий.

Среди тех, кто делает гравировку на металле (касаемо сувенирной продукции), популярен такой материал, как нержавеющая сталь. Она имеет несомненные преимущества: прочна, устойчива к коррозии, имеет привлекательный внешний вид и невысокую стоимость (если сравнивать с другими металлами).

Внешний вид металлических изделий с гравировкой, выполненной на станках с ЧПУ для гравировки по металлу, действительно впечатляет. Нанесение гравировки с логотипом компании на подставки для визиток или столовые приборы в ресторане оставит неизгладимые впечатления у посетителей. Такие станки имеют специальные крепежи для фиксации заготовок нестандартных размеров.

Вся процедура гравирования на фрезерном станке состоит из следующих этапов:

<0l>

Подготавливается рисунок (оцифровывается, если он не в цифровом виде) и заливается в программу.
На основании заданного рисунка выстраивается маршрут прохождения фрезы

На этом этапе важно правильно подобрать саму фрезу и частоту ее вращения. Выбирается область изделия, на которую и будет наноситься рисунок.
Заготовка крепится на станке

При необходимости поверхность смазывается специальным составом для более качественного результата гравировки.
Выбранная фреза крепится в шпинделе при помощи цанга соответствующего диаметра.
Проверяется уровень жидкости в оборудовании.
Загружается программа управления станком, начинается процесс гравировки.

Это интересно: Изделия из металла своими руками на продажу, для дома и дачи: освещаем по пунктам

Инструменты и материалы

Гравировка подразумевает использование различного оборудования. В продаже можно встретить специализированные гравировальные станки по металлу. Они используются для украшения ювелирных изделий, жетонов, браслетов, кулонов. Для гравировки подойдёт фрезерный станок со специальными фрезами. Желательно чтобы на них присутствовало алмазное напыление.

Однако лучше использовать лазерную установку. Это дорогое оборудование, которое позволяет быстро выполнять красивые рисунки.

https://youtube.com/watch?v=2-uCiQp0u8k

Как выбрать оборудование

При выборе лазерного оборудования для гравировки металла нужно обращать внимание на ряд факторов:

Материал, из которого изготовлены направляющие, станина и рабочая часть. Конструкция не должна быть гнутой, иметь трещины или вмятины.
Проверить работу лазера при покупке.
Панель управления. Лучше покупать станок, оборудованный системой ЧПУ.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Что представляет собой процедура

Гравировальное мастерство является одним из древних методов отделки металлической поверхности. Изначально оно применялось для придания бытовым предметам изыска, после чего вещи передавались из поколения в поколение. Несмотря на то, что это древнее искусство, сегодня его активно используют как для личных, так и для общественных целей (украшение улиц, городских памятников и т.д.).

Раньше роспись осуществлялась исключительно вручную, без помощи специального оборудования. Теперь для этой цели применяются различные аппараты и приспособления, позволяющие создать любой узор, надпись или картину. В зависимости от того, чем делают гравировку на металле и как именно гравировать (выбор методики), получают различные результаты. Поэтому стоит ознакомиться с доступными способами, так как каждый из них имеет свои особенности.

Какой вид гравировки выбрать для портрета?

Гравировка портрета может проводиться несколькими способами – их выделяют 4 вида.

Компьютерная на станке. Принцип нанесения фотоснимка следующий – рисунок заносят в компьютер, далее идет команда на сам станок и игла на камне выбивает изображение. Это обеспечит точность рисунка, тонов и полутонов, точность изображений. Главное в данном случае – качество прилагаемого фотоснимка.
Лазерная гравировка на станке. Это вид компьютерной гравировки – тут также используют станок, но каждую линию портрета формирует не игла, а выжигает луч лазера. Точность полученного портрета при лазерной гравировке самая высокая. Такие рисунки наносят в короткие сроки. Само оборудование стоит дорого. Соответственно – стоимость работы соответственно выше. Минусы – для исполнения гравировки на лазерном станке нужна фотография высокого качества.
Пескоструйная гравировка – это нанесение рисунка под трафарет. В самом начале на специальной пленке, после полотно крепят к поверхности памятника и сверху под давлением подают абразив. Завершающим этапом есть полировка гравюры. Но такой метод подойдет для дат и надписи, плоских картинок. Портреты сделать таким способом невозможно.
Ручная гравировка – самый сложный к выполнению и дорогостоящий способ создания портрета на надгробье. Каждый портрет выходит сугубо индивидуальным, времени на его создание уходит немало, а каждое неверное движение – может испортить готовую гравюру. Потому доступен метод только мастеру. Но именно этот вид гравировки гарантирует высокие результаты точного нанесения рисунка на камень. Основные минусы гравировки портрета данным способом – это дороговизна и профессионализм мастера.

Не стоит ждать того, что выгравированный рисунок на камне будет таким же, как на бумаге – текстура природного камня наложит свои особенности на изображение.

На бумаге его наносят цветом, на каменной плите – при помощи иглы. Сами рисунки на камне представлены в негативе. И потому меняется восприятие.
