Развальцовка медных трубок своими руками

Машины для листовой вальцовки

Практическое применение нашли два исполнения вальцовочного оборудования — станки с нажимным валком (он обычно располагается посредине) и с эксцентрично размещенным инструментом. Первый тип применяется для толстолистовой вальцовки, а второй — для ротационного деформирования заготовок толщиной не более 2…2,5 мм.

Конструктивно такие станки различаются также по количеству рабочих валков. Обычно они устанавливаются горизонтально, хотя в некоторых неприводных моделях для деформирования небольших по размеру заготовок возможны и вертикальные машины, не требующие много места для своей установки.

Существенным различием в рассматриваемом оборудовании является и взаимное расположение рабочих валков: оно может быть симметричным и асимметричным. Асимметричные вальцовочные машины считаются более универсальными, поскольку с их помощью можно получать не только свертку цилиндров, но и разнообразное оформление их кромок (в частности, изгиб краев у детали). Именно на листогибочных вальцах с симметрично размещенными валками деформируют толстолистовые заготовки. Тем не менее, схема с тремя симметрично расположенными валками более технологична при обслуживании, а потому на практике применяется чаще.

Такой вальцовочный станок с внешним приводом включает в себя следующие узлы:

Электродвигатель (для особо мощных типоразмеров применяются приводы на основе двигателей постоянного тока).
Редуктор или клиноременную передачу (применительно к вальцам с регулируемой скоростью вращения в схему дополнительно встраивается вариатор).
Вал, на котором размещается основной (нажимной) валок.
Боковые стойки с подшипниковыми узлами. Для мощного оборудования используются подшипники скольжения, а в быстроходных вальцах — качения.
Два нижних приводных валка. При симметричной схеме их оси с торца образуют с осью нажимного валка равносторонний треугольник, при асимметричной схеме ось одного из нижних валков располагается с небольшим смещением относительно оси верхнего валка, а нижняя устанавливается на расстояние, несколько превышающее межосевое. Этим исключается прогиб заготовки при ее вальцевании.
Станину, на которой устанавливаются две опорные стойки.
Защитный кожух, который при работе станка выполняет также функцию приемки полуфабриката, выходящего из технологического зазора между валками.
Систему управления вальцами.

Регулировка технологических параметров оборудования для вальцовки листов производится изменением величины зазора между валками. В автоматических станках это выполняется программно, в процессе предварительной настройке, а в ручных моделях — при помощи храпового или винтового механизма, смонтированного в одной из боковых стоек.

Любая вальцовочная машина отечественного производства, предназначенная для работ с листовым металлом, маркируется начальной буквой И, и четырьмя цифрами. Две первые указывают на тип привода подвижного валка (механический или гидравлический), а две вторых — на основные технологические параметры оборудования: ширину и толщину листа.

Основные технические характеристики некоторых типоразмеров данного оборудования сведены в таблицу:

Поиск записей с помощью фильтра:

Развальцовка и вальцовка

Прежде всего, следует понимать, что развальцовка труб не может называться вальцовкой, так как суть у этих технологических операций совершенно разная.

Вальцовка, для выполнения которой используется специальный вальцеватель (станок, оснащенный рабочими валками), – это технологическая операция, в процессе которой осуществляется деформирование листового проката или металлической трубы в радиальном направлении. При помощи такой операции, в частности, из листового металла формируют изделия цилиндрической или конической формы, а также изготавливают из круглого трубопроката изделия с другой формой поперечного сечения.
Инструмент для развальцовки не содержит в своей конструкции рабочих валков, а суть самой процедуры заключается в том, что пластической деформации подвергается только конец трубы, при этом его внутренний и наружный диаметры увеличиваются до требуемых параметров. Необходимость в выполнении такой операции чаще всего возникает в тех случаях, когда два отрезка трубы требуется надежно соединить между собой.

Разновидности развальцовки трубок

Чтобы получить надежное и герметичное соединение двух труб, используют различные методы – пайку, применение накидных муфт и других фитинговых элементов и т.д. В некоторых из таких случаев (в частности, при пайке и использовании накидных муфт) концы трубных изделий необходимо расширить. Для выполнения этой процедуры и требуется развальцовщик.

Многие домашние мастера под развальцовкой подразумевают и другие технологические операции, целью которых также является пластическая деформация отдельного участка трубного изделия. Сюда можно отнести, например, завальцовку и гибку.

Завальцовка – процедура, подразумевающая не расширение, а сужение края трубы. При этом используется метод простого обжатия, для чего применяют обычные клещи или миниатюрные вальцы. Необходимость в выполнении такой операции возникает в тех случаях, когда на конце трубы надо нарезать резьбу, используя для этого ручной инструмент.
Гибка – технологическая операция, для выполнения которой используются специальные устройства с рабочими вальцами и которую часто также называют развальцовкой, хотя это в корне неправильно. Целью гибки, которой могут подвергаться как мягкие медные трубки, так и трубопрокат из стали и других металлов, является не расширение, а изгиб отдельной части изделия под требуемым углом.

Развальцовка трубок в процессе установки кондиционера

Станок для развальцовки

При приобретении прибора для развальцовки необходимо концентрировать внимание на изготовителе и стоимости. Наиболее дешёвые комплекты лучше не приобретать, так как их качество не способствует продолжительной эксплуатации

Этот метод ремонтных работ обойдётся дешевле, чем в автомастерской.

Читать также: Гальваника серебром в домашних условиях

Виновником внепланового износа патрубков считаются коммунальные службы. Разные химические реагенты и соли, щедро рассыпаемые для борьбы, к примеру, с гололёдом, в несколько раз стимулируют ржавление сплава и сокращают отпущенную производителем продолжительность работы многочисленных элементов. И ещё один фактор, заставляющий часто заниматься тормозной системой, — печально прославленные отечественные дороги. При нагрузке трубки деформируются и лопаются. Все совместно приводит к тому, что составляющие выходят быстро из строя.

Особенности выполнения развальцовки труб

Развальцовка трубок из меди может потребоваться в таких ситуациях:

Концы трубок, которые изготовлены из меди, нужно подготовить для их соединения с помощью пайки.
Конец трубки необходимо подготовить для соединения его с прочими материалами при помощи муфты. В таких ситуациях при развальцовке подгоняют следующие геометрические параметры трубки: угол изгиба, внутренний и внешний диаметр и прочие.
Тому концу трубки, который обрезали, необходимо придать нужную конфигурацию.

Для качественной развальцовки применяют специально изготовленные приспособления и инструменты, а также производят такие действия:

Хорошо зачищается конец изделия, соединение которого нужно выполнить.
Надевается специальная муфта на зачищенный конец.
При помощи специального приспособления или инструмента развальцовывается конец изделия до тех пор, пока угол расширения не составит 45 градусов.
После того как процедура завершится, из приспособления извлекается конец изделия. После этого разрешено сразу же начинать соединение.

Если вы никогда раньше не выполняли подобную технологическую операцию, и первый раз собираетесь произвести развальцовку изделия, то необходимо отрезать трубку с запасом в 2,5 сантиметра. Так при неудаче вы сможете отрезать бракованный конец и произвести развальцовку ещё раз.

Если трубку из меди нужно развальцевать для того, чтобы с помощью пайки осуществить её соединение, то последовательность ваших действий должна быть следующей:

Тщательно зачистите конец изделия, которое следует развальцевать (лучше всего для этих целей применять специально предназначенные щёточки).
С помощью специально предназначенного устройства конец трубки, изготовленной из меди, расширяют до таких размеров, чтобы можно было вставить в него конец второй трубки. Но между соединительными элементами при этом должен выдерживаться зазор в 0,124 миллиметра. Для этих целей применяется измерительный прибор.
На внутреннюю часть развальцованного участка трубы наносится флюс равномерным слоем. Он необходим для обеспечения герметичного и надёжного соединения.
В развальцованное изделие вставляется второй элемент соединения на глубину, равную диаметру трубки.
С помощью паяльной лампы, электрического паяльника или газовой горелки нужно прогреть место будущего соединения до тех пор, пока припой начнёт плавиться.
Все зазоры между краями соединительных труб из меди заполняются расплавленным припоем. Вследствие этого формируется герметичное и надёжное соединение.

После того момента, когда будет сформировано соединение двух медных трубок необходимо положить их на горизонтально расположенную поверхность и подождать полного остывания.

Как выполнить развальцовку трубок

Вам необходимо поменять стальную или медную трубку в вашем автомобиле, а специализированный инструмент для развальцовки отсутствует, причем идея найти его или купить связана с определенными трудностями. Вот тут и пригодиться совет, как развальцевать трубку своими руками.

Для начала берем два небольших деревянных бруска, подобрав размеры и толщину так, чтобы можно было зажать их в обычных тисках.
Зажимаем выбранные бруски в тисках и по центру шва их соединения сверлим сквозное отверстие диаметром той самой стальной или медной трубки, которую вам надо развальцевать.
Далее, с одной стороны отверстия сверлом большего диаметра высверливаем небольшое конусообразное углубление. Все основание готово.
Закрепляем трубку в изготовленном основании из двух деревянных брусков и прочно зажимаем всю конструкцию в тисках. Трубка должна возвышаться на один-два миллиметра над поверхностью брусков.
Берем стальной шарик от подшипника диаметром примерно в полтора-два раза большим, чем у трубки и не очень сильными ударами молотка начинаем процесс развальцовки. Если трубка начнет проскальзывать в деревянном основании, то, по необходимости, обматываем ее тонкой наждачной бумагой.

Если вы знаете свой способ развальцовки или у вас есть особый опыт в этом деле, поделитесь им в блоке комментариев.

Инструменты и приспособления

Для развальцовки трубок в зависимости от материала их изготовления могут быть использованы различные приспособления. Если необходим развальцовщик для обработки трубок из меди, то для этого вполне подойдет и самодельное устройство для развальцовки трубок.

В случае развальцовки медных трубок своими руками требуется не столько сила воздействия, сколько аккуратность. Формируемая при выполнении такой процедуры воронка на конце медной трубы должна быть без дефектов, перекосов и сколов.

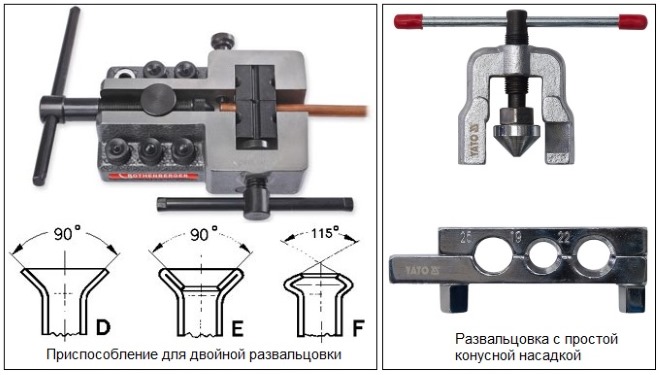

Разновидности ручных приспособлений для развальцовки

Для выполнения развальцовки может использоваться и изготовленный своими руками инструмент. Перечислим приспособления, требующиеся в таких случаях чаще всего:

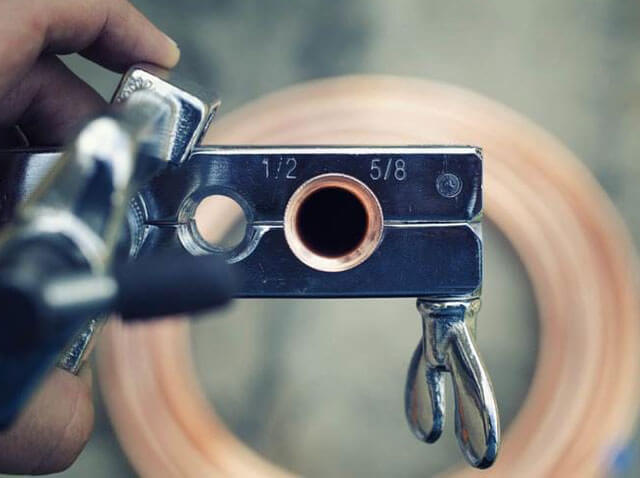

устройство, конструкция которого состоит из двух частей – фиксатора, которым обеспечивается удерживание трубки определенного диаметра, а также конуса, соединенного с винтом (фиксатор представляет собой металлическую пластину, в которой выполнены отверстия различного диаметра);
экстендер – это устройство рычажного типа, рабочим органом которого является регулируемая расширительная головка для обработки труб различного диаметра (разводные лапки такого устройства, которое фиксируется в определенном положении, воздействуют на внутренние стенки трубы, растягивая их).

Чертеж самодельного приспособления для развальцовки трубок (нажмите для увеличения)

Ручное приспособление для развальцовки следует использовать максимально аккуратно, в противном случае у обрабатываемой трубы могут сформироваться стенки различной толщины.

Профессиональное приспособление для развальцовки – это устройство, оснащенное электрическим приводом. Рабочая головка такого устройства, выполненная в форме конуса, прокатывается по внутренней поверхности трубы, пока изделие не приобретет требуемую форму и не достигнет заданных геометрических параметров.

Процесс — развальцовка

Процесс развальцовки и бортовки будет закончен тогда, когда корпус вальцовки пройдет внутрь трубы на величину у, заданную установочным расстоянием.

Процесс развальцовки основан на пластических свойствах металлов.

Процесс развальцовки на этом штампе состоит в том, что в металле высверливается отверстие диаметром, равным 70 % от требуемого, после этого производится вытяжка металла в одну сторону отверстия, а затем с обратной стороны осаживают вытянутую кромку. Металл, заполняя выточки в пуансоне и матрице, образует выпуклое кольцо.

Процессы развальцовки самоподающей и винтовой вальцовками существенно различаются по способу подачи корпуса; кроме того, корпус винтовой вальцовки имеет только вращательное движение, корпус же самоподающей вальцовки имеет еще и поступательное движение. Самоподающая вальцовка постепенно продвигается внутрь развальцовываемой трубы.

Процесс развальцовки труб происходит в результате раздачи трубы специальным инструментом — вальцовкой. При такой раздаче трубы, расширяясь, приобретают пластические остаточные деформации металла. С другой стороны, металл барабана или коллектора, в котором располагаются трубные отверстия, приобретает упругие деформации и, стремясь сохранить свои начальные размеры, ограничивает развальцовку трубы в трубном отверстии. Таким образом, в результате раздачи металла вальцуемой трубы и упругого сопротивления металла пояса трубного отверстия образуются значительные силы трения, создающие надежное, прочноплотное крепление трубы в трубном отверстии.

Окончание процесса развальцовки практически определяется по возросшему до определенной величины усилию на конусе вальцовки. При ручной вальцовке величина этого усилия, а следовательно, я момент окончания процесса вальцовки определяются физическим ощущением рабочих. Отсюда как следствие получаются либо недовальцовка, требующая подвальцовки, либо, что еще хуже, перевальцовка.

Сущность процесса развальцовки заключается в раздаче в холодном состоянии трубы в гнезде двойника. Рабочий оказывает осевое давление на веретено, от которого усилие передается вальцующим роликам. Ролики создают радиальное давление на стенки трубы, под влиянием которого труба сначала расширяется до соприкосновения со стенками отверстия двойника.

Сущность процесса развальцовки заключается в раздаче трубы в гнезде двойника в холодном состоянии вращающимися роликами.

Что такое процесс вальцовки

Чтобы разобраться с тем, что такое вальцовка труб, следует ознакомиться со всеми операциями, производимыми с трубной продукцией, которые подразумевают применение данной технологии:

Заготовки, имеющие круглую или плоскую форму, превращаются в изделия, называемые трубами.
Диаметр конца трубки увеличивают для того, чтобы произвести стыковку между нею и другой деталью или отрезком магистрали.
Конец изделия подвергают обжиму, чтобы обеспечить герметичность места стыка, а также для уменьшения размера внешнего диаметра или для прочих целей.
Производят профилирование труб – превращают их в прямоугольную, овальную или квадратную трубную продукцию.
Загибают изделия относительно большого радиуса.

Станок для вальцовки листового металла

Основной составляющей станка являются вальцы или валки, которые и производят непосредственно изгиб металлического листа. Их может быть два, три или четыре штуки, один из которых является основным, а остальные, вращаясь, производят процесс вальцевания. Большей популярностью пользуются трех- и четырехвалковые станки. Чем большее количество валков, тем больший по толщине металл можно деформировать, и производительность таких станков почти в два раза выше. Четырехвалковые станки имеют высокую точность вальцовки.

Как правило, большинство предприятий используют трехвалковые гибочные станки с асимметрично расположенными вальцами. В таких станках нижний и верхний валки являются приводными и для правильной работы настраиваются с зазором, который равен толщине металла или меньше, чтобы при работе не допускалось его проскальзывание. Регулировка происходит нижним валом опусканием или поднятием.

Самостоятельное изготовление инструмента

В случаях, когда работа будет носить единовременный характер, то можно обойтись нехитрой процедурой: попросту зафиксировать трубку в тисках и в нужный ее конец ввинтить конус. Если специально выточенного конуса не имеется, то можно обойтись шариком от подшипника, который следует приварить к металлическому пруту.

Если работы предстоит больше, то понадобятся два уголка размерами 32х32 или 49х40 миллиметров (можно использовать обрезки трубы соответствующего профиля). Уголки следует скрепить друг с дружкой посредством болтов М8, завернув их гайками. По центру всей конструкции следует высверлить разные отверстия под разные диаметры обработки. На получившихся отверстиях снимаются фаски. Шаблоны и конусы уже нужно заказать отдельно у токаря (они должны быть изготовлены из углеродистой или легированной стали). Получившуюся конструкцию уже можно использовать как обычный конусный инструмент.

Развальцовки для стальных труб в Москве

Прочие инструменты для ремонта автомобиля
Материалы для сантехнических работ
Наборы ручного инструмента
Трубогибы

Развальцовка металлических трубок

Инструмент для развальцовки труб (10 предметов)

Развальцовка для труб из цветных металлов с труборезом STAYER MASTER 2370_z01

Набор дюймовый для резки, развальцовки и расш. труб Зубр 23615-H10

Вальцовка+труборасширители DSZH CT-275

Сервис Ключ Развальцовка металлических трубок (СК)

Вальцовка+труборасширители Becool BC-275 (1/8″-3/4″)

Развальцовка FIT 70680

HOEGERT Набор для развальцовки труб 3-19 мм

Инструмент для развальцовки VFT-808-is VALUE (вальцовка с эксцентриком и труборез)

Набор для развальцовки трубок 10пр.(4,8-15,9мм) (АвтоDело) 40408

Инструмент для развальцовки VFT-808-mis VALUE (вальцовка с эксцентриком и труборезом)

Развальцовщики WP Прибор для вальцовки трубок FTD 350

Развальцовка Stayer 2369

Развальцовка металлических трубок Сервис ключ 70619

Набор CT-275L (вальцовка 1/8″ — 3/4″, труборасширитель 3/16″ — 3/4″)

Развальцовка металлических трубок Сервис ключ 70619

Набор для развальцовки труб 9 пр. 67962107 AIST

Набор для резки, развальцовки и расширения под пайку Зубр 23616-H10

Приспособление для развальцовки трубок, 4-16 мм мастак 102-12001

Вальцовка DSZH Набор развальцовочный CT-275L

Развальцовка для труб из цветных металлов «Stayer» (диаметр труб: 5/8″, 5/16″, 3/16″, 1/4″, 3/8″, 1/2″ мм)

Инструмент для развальцовки VFT-808-mi VALUE (вальцовка с эксцентриком)

Набор для развальцовки труб VFT-808-I (в кейсе)

STAYER развальцовка для труб 2369_z01

Вальцовка DSZH CТ-1226 АL, в кейсе с труборезом

Развальцовщик ЗУБР 23618-5/8

Развальцовщик STAYER 2370

Вальцовка DSZH ST-806FT-L (1/4″ — 3/4″; 6 — 19мм; облегченная, с ограничителем подачи трубы; с труборезом и риммером в кейсе)

Зубр Набор «мастер» универсал для резки, развальцовки и расширения под пайку труб с толщиной стенки до 1мм, в боксе 23616-H10

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Производство трубной продукции

Благодаря вальцовке труб можно получить изделия:

электросварные;
бесшовные.

В первом случае из плоских листов, которые называют штрипсами, формируют заготовки круглой формы. После этого их сваривают с помощью индукционных токов и отправляют в вальцы. Когда происходит вальцовка трубок, будущие изделия после выравнивания становятся идеально круглыми в сечении и их потом калибруют относительно диаметра.

При производстве бесшовных труб основной технологической операцией является вальцевание. Их изготавливают из круглых заготовок, получаемых в результате литья или прессования разогретого металла. Начиная с момента попадания заготовки на стан, она подвергается обработке несколькими вальцами: ее вытягивают и утончают, далее у нее формируют стенки требуемой толщины. В завершении процесса продукцию калибруют.

Существующие виды вальцевания

В современном мире существует ряд особых операций, которые объединены под общим неспециализированным наименованием — вальцевание. Входящие в этот ряд процессы могут значительно отличаться друг от друга как способом выполнения, так и особенностями применяемого оборудования. Ниже будут рассмотрены самые часто используемые, а именно – радиальная деформация и трубный изгиб.

Деформация радиальная

Она осуществляется посредством увеличения или уменьшения сечения в поперечнике. Увеличение диаметра именуется развальцовкой, обратный процесс (уменьшение) – завальцовкой.

Данные процессы осуществляются следующим образом:

Развальцовка — сечение в поперечнике расширяется посредством увеличения диаметра, благодаря чему, на окончании трубы образуется небольшой раструб. Данный раструб будет является залогом для выполнения бесфитингового соединения различных элементов трубопровода. После того, когда будет создано необходимое расширение, в образовавшийся раструб возможно вставить трубу меньшего диаметра. А потом соединение надежно зафиксировать.
Завальцовка – в данном процессе диаметр трубы подлежит уменьшению (в противоположность описанному выше процессу), при нем поперечное сечение с помощью прилагаемых усилий плавно сужается. Это делается для того, чтобы окончание завальцованной трубы надлежащим образом входило в раструб более широкой и надежно фиксировалось.

Трубный изгиб

Данный тип вальцовки используется при изготовлении различных трубных соединений и заключается в банальном перегибе трубы в определенном месте. Для производства этой операции потребуется следующий инструментарий:

Наружная и внутренние пружины – они применяются для изменения формы труб из металлопластика. Суть процесса заключается в разжиме одной пружины и давлении на другую, путем чего и образуется изгиб. Подобный метод хорош только для мягких металлов (например, медь, алюминий) и не подходит для работы с твердыми.
Непосредственно трубогиб – оптимальное решение для загиба труб под необходимый угол. С его помощью, помимо изгиба, возможно выдержать нужный радиус трубного поворота. Принцип действия заключается в приложении мускульной силы к рычагу поворота.
Вальцы гибочные – специальные приспособления, позволяющие работать с изделиями из твердых материалов. Вальцы устанавливаются на особую платформу, которая оснащена специальными роликами, расположенными на определенном расстоянии друг от друга. Через эти-то ролики и прокатывается трубное изделие. А благодаря регулировке ролика-прижима можно будет устанавливать и радиус и угол загиба.

Основные инструменты

Хотя это и не совсем верно, под понятием вальцовки металла часто подразумевают целый перечень технологических операций, при помощи которых осуществляют изменение формы металлической заготовки. К таким операциям, в частности, относятся:

формирование из узкой металлической полосы трубного изделия круглого, квадратного или прямоугольного профиля (при помощи данного метода производят трубопрокат сварного типа; по похожей технологии выполняется вальцовка металлического уголка);
изменение формы поперечного сечения, наружного диаметра и толщины стенок готового трубного изделия – вальцовка труб (по такой технологии обработке могут подвергаться как бесшовные, так и сварные трубные изделия);
формирование на отдельных участках трубного изделия изгибов с требуемыми параметрами – гибка труб;
изготовление из листового металла изделий цилиндрической (вальцовка обечаек), конической (вальцовка конусов) и овальной формы;
увеличение диаметра (расширение) обрезанного конца металлической трубы – развальцовка (при помощи данной технологии выполняется подготовка металлических изделий к их соединению между собой; в частности, именно таким образом подготавливают к монтажу трубки для кондиционеров);
уменьшение диаметра (сужение) обрезанного конца трубного изделия – завальцовка труб.

Вальцовка профильной трубы на трубогибочном станке

Для завальцовки мягких медных трубок могут быть использованы обычные клещи, а для их развальцовки – инструмент, рабочим органом которого является конусный элемент, разжимающий конец трубы на требуемую величину. На самом деле называться вальцовкой могут только те технологические операции, которые выполняются при помощи оборудования и инструмента, в конструкции которых присутствуют вальцы.

В зависимости от типа заготовки и результата, которого необходимо добиться, для выполнения вальцовки может использоваться различное оборудование и инструменты, которые чаще всего являются достаточно универсальными.

Промышленная вальцовочная машина способна изгибать листовой материал больших размеров с высокой точностью

Процесс вальцевания металлических листов, в результате которого из них формируют изделия цилиндрической, конической или овальной формы, осуществляется на специальном оборудовании, оснащенном двумя, тремя или даже четырьмя рабочими валками. Обработка на станке трехвалкового типа заключается в том, что металлический лист, прижимаясь к двум вращающимся нижним валкам третьим – упорным, также начинает вращаться вокруг него, постепенно превращаясь в изделие цилиндрической формы. Регулировать радиус изгиба металлического листа при вальцовке позволяет подбор валков соответствующего диаметра, а также расстояния между нижними рабочими элементами. Поскольку валки в процессе работы испытывают значительные механические нагрузки, для их изготовления используют высокопрочные сорта стальных сплавов.

Для гибки труб, которую часто называют вальцовкой, применяется оборудование, также оснащенное системой валков. Огибаясь вокруг рабочих валков в процессе вращения, изделие приобретает требуемый угол или радиус изгиба. На таком оборудовании, которое отличается высокой универсальностью, можно также выполнять вальцовку уголка.

Станок трехвалковый предназначен для вальцовки профильных труб по дуге любого радиуса

Самостоятельное выполнение развальцовки – рекомендации

В любом случае, какой бы ни был избран способ и метод развальцовки, главной задачей станет получение гладкой поверхности (почти зеркальной) раструба, при чем он должен быть лишен перекосов и разрывов, бороздок и вмятин, а стенки должны быть везде одинаковой толщины. От всех этих моментов в дальнейшем будет зависеть герметичность соединения. Сам процесс лучше осуществлять не подручными средствами, а с помощью специального инструмента – в этом случае вероятность получения качественного результата значительно возрастет. Кроме того, следует заранее определиться с пределом толщины будущих стенок и не пытаться перешагнуть установленный предел. В то же время, слишком уже тонкие стенки (особенно на мягких металлах) могут впоследствии привести к самостоятельному образованию трещин, что приведет к разгерметизации системы в целом.

Советы по выбору инструмента

Медную трубку развальцевать несложно, учитывая высокую степень пластичности такого материала. Но для получения хорошего и качественного результата при выполнении такой технологической процедуры, нужно выбирать только специализированные приборы и инструменты. Если пользоваться простейшими приспособлениями, к которым можно отнести эспандеры и болванки, то результат может быть негативным:

Если стенки изделия небольшой толщины, то они будут загибаться.
При воздействии такого инструмента на стенки изделия могут возникать его разрывы.
Добиться равномерной толщины стенки практически невозможно. В итоге такой результат отразится на надёжности формирования соединения.

Преимуществами при применении специализированных инструментов являются такие факторы:

После развальцовки внутренняя поверхность изделия становится идеально ровной и гладкой.
Даже если вначале процесса не было равномерной толщины стенок изделия, то в процессе развальцовки этот параметр будет достигнут.
Практически исключены разрывы стенок трубки из-за постепенной деформации.

Кроме того, применение специального оборудования позволит качественно и оперативно развальцевать конец изделия даже тому человеку, который ранее своими руками такую процедуру не осуществлял.

В развальцовочный набор могут входить такие инструменты:

Пружины для изгибания труб.
Труборасширитель.
Труборез.
Ример.
Эксцентриковая вальцовка.

Для более качественной развальцовки необходимо особое внимание уделить выбору инструментов. Необходимо опираться на такие параметры, как:

Наличие на поверхности обрабатываемого изделия соединительных швов.
Необходимость формирования канавок на той части трубы, которая подлежит обработке.
Толщина стенок изделия, которое будет обрабатываться.
Длина между центрами внутренних отверстий в медной трубке (в том случае если приспособление, которое вы выбрали для развальцовки, позволяет одновременно обрабатывать несколько изделий).
Расстояние, на которое трубка будет над рабочей поверхностью выступать.
Глубина развальцовки.
Внутренний и наружный диаметр изделия.
Характеристики того материала, из которого трубка была изготовлена

Особое внимание уделяется степени его пластичности.. Практически все инструменты, которые специально предназначаются для развальцовки трубок из меди, находящиеся в продаже на сегодняшний день отличаются универсальностью

С их помощью можно медные трубки обрабатывать в достаточно широком диапазоне их наружных и внутренних диаметров. В комплекте к такому инструменту идут сменные насадки, определяющие широкий спектр применения

Практически все инструменты, которые специально предназначаются для развальцовки трубок из меди, находящиеся в продаже на сегодняшний день отличаются универсальностью. С их помощью можно медные трубки обрабатывать в достаточно широком диапазоне их наружных и внутренних диаметров. В комплекте к такому инструменту идут сменные насадки, определяющие широкий спектр применения.
