Хромель-копелевые термопары
Термопары из термоэлектродной проволоки хромель и копель имеют широкое применение в области измерения температуры в различных средах. Приборы, в которых они выполняют свои измерительные функции, используются в различных системах управления. Контроль над температурами при помощи термопар осуществляется в широком диапазоне, что обусловлено специфическими свойствами (особенностями) данных приборов. Надежная конструкция, невысокая стоимость и высокая степень точности измерения обусловили широкое распространение термопары из хромели и копели. По своей конструкции термопара представляет собой термоэлектрический преобразователь. В основе принципа действия лежит явление Зеебека, согласно которому в замкнутой электрической цепи, состоящей из спаев двух металлов различных свойств, возникает ток при условии, если спаи имеют различную температуру. При помощи направления тока в данной цепи можно определить знак разности температур у металлических спаев. Томас Зеебек — немецкий физик, сделал ряд важных открытий в области оптики, акустике, термодинамике, электричестве.
Линейность температурных датчиков из термопар и их малая инерционность позволяют использовать их при измерении в том числе и высоких температур. Благодаря тому, что термоэлектродная проволока способна какое-то время выдерживать воздействие некоторых агрессивных сред, термопарные датчики применяются для измерения температуры в печах обжига на керамических заводах и в других производственных процессах. Погрешность измерений зависит от класса термопары и диапазона измеряемых температур. ТЭДС, которая возникает в проводах и значение которой затем пересчитывается в температуру, должна попадать в регламентированный диапазон. Иначе, термопара считается не пригодной для проведения измерений.
В изготовлении термоэлектродной проволоки для термопар используются различные сплавы. При выборе термопары для определенной цели учитывается диапазон измеряемых температур, точность измерения и условия эксплуатации. Термопара хромель-копель является одной из самых распространенных и имеет широкое применение в различных сферах. В термопаре данного типа в качестве положительного термоэлектрода используется хромель, а копелевый сплав является отрицательным электродом. Термоэлектродная проволока, состоящая из пары сплавов хромеля и копеля, работает в диапазоне рабочих температур от -200°С до +600°С, в отличие от хромеля и алюмеля, рабочая температура которой составляет -200°С ÷ 1000°С. К недостаткам термопары данного типа можно отнести чувствительность к деформациям. Среди достоинств можно отметить высокий класс точности измерения, что обусловлено отличными показателями коэффициентов термо-ЭДС обоих сплавов, входящих в состав термоэлектрического преобразователя. Для того, чтобы в полной мере раскрыть свойства и особенности хромель-копелевой термопары, рассмотрим в отдельности каждый сплав.
Хромель (НХ9,5) является сплавом хрома и никеля. Сочетание этих двух металлов дает отличные термоэлектрические свойства. Константа термо-ЭДС хромеля сохраняется в диапазоне температур от +20°С до +1000°С. При эксплуатации в режиме более высоких температур свойства сплава снижаются. Данный сплав имеет температуру плавления +1435°С. Производимый как проволока, хромель имеет широкое применение, и используется не только в термопарах.
Копель (МНМц43-0,5) — медно-никелевый сплав, вторая составляющая хромель-копелевой термопары. По своим физико-механическим свойствам копель имеет схожесть с константаном. Но в паре с хромелем этот сплав показывает исключительные свойства. Именно в этой термопаре копель имеет максимальную электродвижущую силу. Наличие в сплаве примесей железа, углерода, кремния и марганца обеспечивает копелю достаточную жаропрочность. Также копель используется и в качестве компенсационных проводов, что регламентировано в ГОСТ 1791-67.
Термопара хромель-копель применяется, главным образом, в пирометрии. Основное назначение датчиков, основанных на хромель-копелевой термопаре, заключается в обеспечении непрерывного контроля над температурным режимом в различных средах.
<- предыдущая статья | следующая статья — >
Рекомендуем следующие статьи к прочтению:
Сварочные аппараты для малого бизнеса
Что такое мотопомпы?
Саморегулирующиеся кабели
Cера в стали — красноломкость
Сера в жидкой стали обладает неограниченной растворимостью и очень малой растворимостью в твердом состоянии. Как видно из рисунка, где приведен «железный» угол диаграммы состояния Fe—S для малых концентраций серы, предельная растворимость S в железе при 1365° С составляет 0,05%, а при 1000° С 0,013%. В альфа-железе растворимость серы ничтожна.
Вследствие понижения растворимости во время кристаллизации стали и ее охлаждения сера выделяется из раствора в виде включений сульфидов FeS или оксисульфидов FeS-FeO. Выделение включений в конце затвердевания, когда имеются уже сформировавшиеся кристаллы, приводит к тому, что они располагаются по границам зерен, ослабляя их связь и ухудшая свойства металла.
При комнатной и близких к ней температурах включения сульфидов понижают механические свойства стали, характеризующие пластичность (относительные сужение и удлинение) и ударную вязкость. В литом металле это влияние может проявляться во всех направлениях. В катаных или кованых стальных изделиях, где сульфидные включения вытянуты в виде строчек в направлении горячей пластической деформации, отрицательное влияние серы в стали проявляется лишь в направлении,поперечном к линии вытяжки в процессе этой деформации.
|
|
| Рисунок 1. Железный угол диаграммы Fe-S |
При температуре горячей обработки металла давлением (850—1200° С) сера в стали вызывает понижение технологической пластичности стали, называемое «красноломкостью» (потеря пластичности при температуре красного каления). Красноломкость проявляется в образовании рванин и трещин во время обработки давлением.
Причиной возникновения красноломкости является оплавление оксисульфидов и сульфидов по границам зерен, вызывающее разрушение металла в процессе обработки давлением. Как видно из диаграммы, приведенной на рисунке, это может происходить при содержании серы в стали более 0,01%, т. е. тогда, когда оно выше предела растворимости в гама-железе.
Степень влияния серы на свойства стали зависит от характера сульфидных включений и их расположения в металле, что определяется воздействием некоторых сульфидообразующих элементов, вводимых в сталь для раскисления.
Раскисление будет подробно рассмотрено в следующем подразделе. Здесь же следует отметить лишь, что применяется оно для понижения содержания кислорода в металле.
|
|
| Рисунок 2. Типы сульфидов в литой стали, X 400 |
а — глобули окиси сульфидов, б — цепочки FeS и MnS, в — Al2S3 При раскислении стали марганцем и кремнием без алюминия или с небольшим количеством алюминия (до 0,006—0,02%) образуются сульфиды и преимущественно оксисульфиды в виде обособленных, беспорядочно разбросанных обычно крупных глобулей — I тип включений .
При более полном раскислении (удалении кислорода) алюминием сульфидные включения выпадают в виде цепочек мелких глобулей или пленок — II тип включений. Критическое содержание алюминия, при котором образуются включения второго типа, составляет примерно 0,01—0,10% в малоуглеродистой стали и 0,005—0,020% в средне- и высокоуглеродистой.
Дальнейшее увеличение количества вводимого в сталь алюминия приводит к образованию включений III типа, относительно крупных, обычно неправильной формы, беспорядочно расположенных в металле. Эти включения состоят из сульфидов алюминия, марганца и железа.
Наиболее вредное влияние на механические свойства стали и склонность к красноломкости сера оказывает при образовании включений II типа. Влияние это меньше при образовании включений III типа и еще меньше при образовании включений I типа.
Особое влияние на склонность к возникновению красноломкости оказывает марганец. В стали, не содержащей марганца, красноломкость возникает при очень малой концентрации S, критическая величина которой зависит от состава металла и условий деформации. Практикой металлургического производства установлено, что отношение концентраций марганца и серы, необходимое для получения высокой технологической пластичности металла, обеспечивающей горячую обработку давлением без возникновения красноломкости, равно 10—20 для стали с содержанием серы до 0,05%.
Однако радикальным средством уменьшения вредного влияния серы на свойства стали является понижение ее содержания.
Источник → список литературы.
Устройство термопары
Принцип работы термопары. Эффект Зеебека
Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.
Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.
Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.
Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».
Компенсация температуры холодного спая (КХС)
Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.
КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).
Конструкция термопары
При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.
Особенности конструкции термопар:
1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).
2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.
3) Способ изоляции подбирается с учетом верхнего температурного предела.
- До 100-120°С – любая изоляция;
- До 1300°С – фарфоровые трубки или бусы;
- До 1950°С – трубки из Al2O3;
- Свыше 2000°С – трубки из MgO, BeO, ThO2, ZrO2.
4) Защитный чехол.
Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.
Удлиняющие (компенсационные) провода
Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».
Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.
ПРОИСХОЖДЕНИЕ
Мышьяк встречается в гидротермальных месторождениях в виде метаколлоидных образований в пустотах, образуясь, очевидно, в последние моменты гидротермальной деятельности. В ассоциации с ним могут встречаться различные по составу мышьяковистые, сурьмянистые, реже сернистые соединения никеля, кобальта, серебра, свинца и др., а также нерудные минералы.
В литературе имеются указания на вторичное происхождение мышьяка в зонах выветривания месторождений мышьяковистых руд, что, вообще говоря, мало вероятно, если учесть, что в этих условиях он очень неустойчив и, быстро окисляясь, разлагается полностью. Черные корочки состоят из тонкой смеси мышьяка и арсенолита (As2О3). В конце концов образуется чистый арсенолит.
В земной коре концентрация мышьяка невелика и составляет 1,5 промилле. Он встречается в почве и минералах и может попасть в воздух, воду и грунт благодаря ветровой и водной эрозии. Кроме того, элемент поступает в атмосферу из других источников. В результате извержения вулканов в воздух выделяется около 3 тыс. т мышьяка в год, микроорганизмы образуют 20 тыс. т летучего метиларсина в год, а в результате сжигания ископаемого топлива за тот же период выделяется 80 тыс. т.
На территории СССР самородный мышьяк был встречен в нескольких месторождениях. Из них отметим Садонское гидротермальное свинцово-цинковое месторождение, где он неоднократно наблюдался в виде почковидных масс на кристаллическом кальците с галенитом и сфалеритом. Крупные почкообразные скопления самородного мышьяка с концентрически-скорлуповатым строением были встречены на левом берегу р. Чикоя (Забайкалье). В парагенезисе с ним наблюдался лишь кальцит в виде оторочек на стенках тонких жил, секущих древние кристаллические сланцы. В виде обломков (рис. 76) мышьяк был найден также в районе ст. Джалинда, Амурской ж. д. и в других местах.
В ряде месторождений Саксонии (Фрейберг, Шнееберг, Аннаберг и др.) самородный мышьяк наблюдался в ассоциации с мышьяковистыми соединениями кобальта, никеля, серебра, самородным висмутом и др. Все эти и другие находки этого минерала практического значения не имеют.
Хромель-алюмель тип К
Это один из самых применяемых типов термопар. На протяжении долгого времени измеряет температуры до 1100 0С, в коротком – до 1300 0С. Измерение пониженных температур возможно до -200 0С. Отлично функционирует в условиях окислительной атмосферы и инертности. Возможно применение в сухом водороде, и недолго в вакууме. Чувствительность – 40 мкВ/ 0С. Это самый стойкий тип термопары способный работать в реактивных условиях. Минусами является высокая деформация электродов и нестабильная ЭДС.
Хромель-алюмель или термопара типа К не применяется в среде с содержанием О2 более чем 3%. При большем содержании кислорода хром окисляется и снижается термическая ЭДС. Тип К с защитным чехлом можно использовать в переменной окислительно-восстановительной атмосфере.
Для защиты термопары ХА применяется оболочка из фарфорового, асбестового, стекловолоконного, кварцевого, эмалевого материала или высокоогнеупорных окислов.
Чаще всего хромель-алюмель выходит из строя из-за разрушения алюмелевого электрода. Происходит это после нагревания электрода до 650 градусов в серной среде. Предотвратить коррозию алюмели можно лишь исключив попадание серы в рабочую среду термопары.
Хром портится из-за внутреннего окисления, когда в атмосфере содержится водяной пар или повышенная кислотность. Защитой является применение вентилируемой защиты.

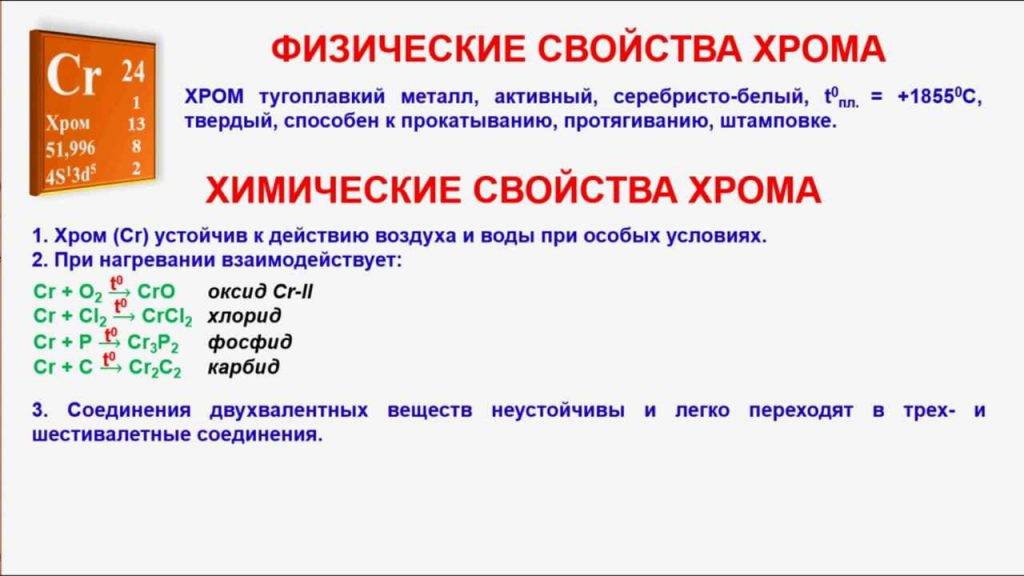

Химические и физические свойства хрома
Температура плавления и кипения
Физические характеристики металла зависят от примесей до такой степени, что сложным оказалось установить даже температуру плавления.
- Согласно современным измерениям температура плавления считается величина в 1907 С. Металл относится к тугоплавким веществам.
- Температура кипения равна 2671 С.
Ниже будет дана общая характеристика физических и магнитных свойств металла хром.
Общие свойства и характеристики хрома
Физические особенности
Хром относится к наиболее устойчивым из всех тугоплавких металлов.
- Плотность в нормальных условиях составляет 7200 кг/куб. м, это меньше чем у железа.
- Твердость по шкале Мооса составляет 5, по шкале Бринелля 7–9 Мн/м2. Хром является самым твердым металлом из известных, уступает только урану, иридию, вольфраму и бериллию.
- Модуль упругости при 20 С составляет 294 ГПа. Это довольно умеренный показатель.
Благодаря строению – объемно-центрированная решетка, хром обладает такой характеристикой, как температура хрупко-вязкого периода. Вот только когда речь идет об этом металле, эта величина оказывается сильно зависящей от степени чистоты и колеблется от -50 до +350 С. На практике раскристаллизированный хром никакой пластичностью не обладает, но после мягкого отжига и формовки становится ковким.
Прочность металла также растет при холодной обработке. Легирующие добавки тоже заметно усиливают это качество.
Далее представлена краткая характеристика теплофизических свойств хрома.
Теплофизические характеристики
Как правило, тугоплавкие металлы имеют высокий уровень теплопроводности и, соответственно, низкий коэффициент теплового расширения. Однако хром заметно отличается по своим качествам.
В точке Нееля коэффициент теплового расширения совершает резкий скачок, а затем с увеличением температуры продолжает заметно расти. При 29 С (до скачка) величина коэффициента составляет 6.2 · 10-6 м/(м•K).
Теплопроводность подчиняется этой же закономерности: в точке Нееля она падает, хотя и не столь резко и уменьшается с возрастанием температуры.
- В нормальных условиях теплопроводность вещества равна 93.7 Вт/(м•K).
- Удельная теплоемкость в тех же условиях – 0.45 Дж/(г•K).
Электрические свойства
Несмотря на нетипичное «поведение» теплопроводности хром является одним из лучших проводников тока, уступая по этому параметру только серебру, меди и золоту.
- При нормальной температуре электропроводность металла составит 7.9 · 106 1/(Ом•м).
- Удельное электрическое сопротивление – 0.127 (Ом•мм2)/м.
До точки Нееля – 38 С, вещество является антиферромагнетиком, то есть, под действием магнитного поля и при его отсутствии никаких магнитных свойств не проявляется. Выше 38 С хром становится парамагнетиком: проявляет магнитные свойства под действием внешнего магнитного поля.
Токсичность
В природе хром встречается только в связанном виде, поэтому попадание чистого хрома в организм человека исключено. Однако известно, что металлическая пыль раздражает ткани легких, через кожу не усваивается. Сам металл не токсичен, но о его соединениях этого сказать нельзя.
- Трехвалентный хром оказывается в окружающей среде при добыче хромовой руды и ее переработке. Однако в организм человека может попасть и в составе пищевой добавки – пиколината хрома, используемой в программах по уменьшению веса. Как микроэлемент трехвалентный металл участвует в синтезе глюкозы и необходим. Избыток его, судя по исследованиям, определенной опасности не представляет, поскольку не всасывается стенками кишечника. Однако в организме он может накапливаться.
- Соединения шестивалентного хрома токсичны более чем в 100–1000 раз. Попасть в организм он может при производстве хроматов, при хромировании предметов, при некоторых сварочных работах. Соединения шестивалентного элемента являются сильными окислителями. Попадая в ЖКТ, они вызывают кровотечение желудка и кишечника, возможно с прободением кишечника. Через кожу вещества почти не всасываются, но оказывают сильное разъедающее действие – возможны ожоги, воспаления, появление язв.
Такое же действие соединение производит и на дыхательную систему, но учитывая большую чувствительность слизистой, здесь картина более разрушительна.
Хром – обязательный легирующий элемент при получении нержавеющих и жаропрочных сталей. Его способность противостоять коррозии и передавать это качество сплавам остается самым востребованным качеством металла.
Химические свойства соединений хрома и его окислительно-восстановительные свойства рассмотрены в этом видео:
Способ производства
Хромель и алюмель – одни из самых трудоёмких в производстве. Сложность технологического процесса заключается в необходимости строгого контроля пропорций компонентов во время плавления, так как ключевые характеристики конечного продукта обусловлены в основном соотношением материалов. Составы производят в индукционных печах различной частотности.
Порядок плавления следующий. Большую часть хрома загружают в жидкую ванну, оставляя несколько килограмм для коррекции. Затем вводят никель и одновременно флюс. Плавление ведется в интенсивном режиме. Раскисление металла производится добавлением марганца и магния. Затем проводится определение термоэлектродвижущей силы и корректировка содержания хрома.
Аналогичным способом производятся другие никелевые сплавы. Различия заключаются в очередности загрузки материалов и окислителях. Например, производство сплава алюмель производится следующим образом. Загружаются никель и флюс, уже после этого остальные компоненты. В качестве окислителя используется магний. Таким образом получают алюмелевые сплавы, хромель и копель.
Металлопрокат

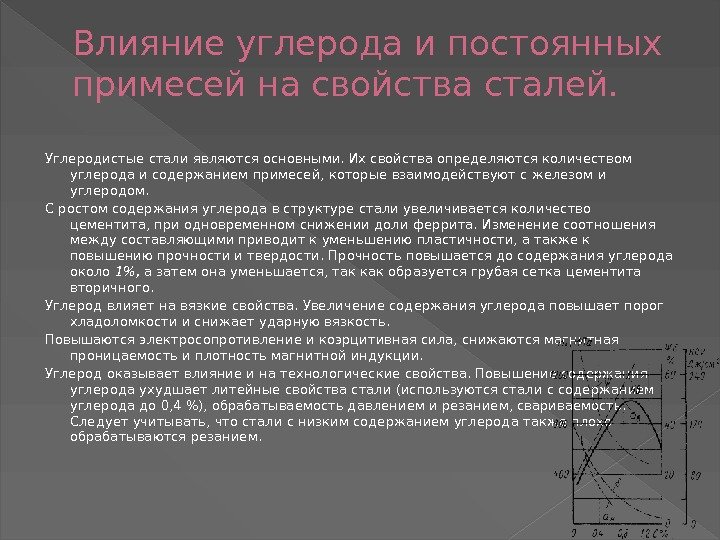

Свойства стали определяются ее химическим составом. Содержащиеся в стали компоненты можно разделить на четыре группы: постоянные (обыкновенные), скрытые, случайные и специальные (легирующие).
К постоянным примесям относятся углерод, марганец, кремний, сера и фосфор.
Углерод
— неотъемлемая составляющая часть стали, оказывающая на ее свойства основное влияние. Его содержание в выпускаемых марках стали колеблется от 0,1 до 1,4 %. С увеличением содержания углерода в стали повышаются ее твердость и прочность, уменьшаются пластичность и вязкость.
Марганец
относится к постоянным примесям, если его содержание составляет менее 1 %. При содержании более 1 % он является легирующим элементом.
Марганец является раскислителем стали. Он повышает ее прочность, износостойкость и прокаливаемость, снижает коробление при закалке, улучшает режущие свойства стали. Однако ударная вязкость при этом снижается. Сталь, содержащая 11—14 % марганца (сталь Гатфильда), отличается высокой износостойкостью, так как способна упрочняться при пластической деформации. Сталь, содержащая 10—12 % марганца, становится немагнитной.
Кремний
также является раскислителем стали и легирующим элементом, если его содержание превышает 0,8 %. Он увеличивает прочностные свойства стали, предел упругости, коррозионную и жаростойкость, однако снижает ее ударную вязкость.
Сера
ифосфор являются вредными примесями. Так, сера делает сталь «красноломкой», а фосфор, повышая твердость стали, снижает ее ударную вязкость и вызывает «хладноломкость», т. е. хрупкость при температурах ниже —50°C.
Скрытые примеси представляют собой кислород, азот
иводород, частично растворенные в стали и присутствующие в виде неметаллических включений (окислов, нитридов). Они являются вредными примесями, так как разрыхляют металл при горячей обработке, вызывают в нем надрывы (флокены).
Случайные примеси — это медь, цинк, свинец, хром, никель
и другие металлы, попадающие в сталь с шихтовыми материалами. В основном они ухудшают качество стали.
Специальные добавки (легирующие элементы) вводятся в сталь с целью придания ей тех или иных свойств. К ним относятся марганец, кремний, хром, никель, молибден, вольфрам, ванадий, бор, ниобий, цирконий, селен, теллур, медь
и др.
Наиболее распространенным легирующим элементом является хром.
Он препятствует росту зерна при нагреве стали, улучшает механические и режущие свойства, повышает коррозионную стойкость, прокаливаемость, способствует лучшей работе на истирание. При содержании хрома свыше 10 % сталь становится нержавеющей, но одновременно теряет способность воспринимать закалку.
Никель
повышает прочность стали при сохранении высокой вязкости, препятствует росту зерна при нагреве, снижает коробление при закалке, увеличивает коррозионную стойкость и прокаливаемость. При содержании никеля 18—20 %-я сталь становится немагнитной, жаростойкой, жаропрочной и коррозионностойкой.
Молибден
измельчает зерно стали, значительно повышает ее прокаливаемость, стойкость против отпуска, вязкость при низких температурах, ковкость и абразивную стойкость, снижает склонность к отпускной хрупкости.
Вольфрам
повышает твердость и режущие свойства стали, прокаливаемость, прочность и вязкость. Стали с содержанием 9 и 18 % вольфрама известны как быстрорежущие.
Ванадий
создает мелкозернистую структуру стали, задерживает рост зерна при нагреве, повышает ударную вязкость, устойчивость против вибрационных нагрузок, прокаливаемость и стойкость против отпуска.
Бор
увеличивает прокаливаемость стали, повышает ее циклическую вязкость, способность гасить колебания высокой частоты, снижает склонность к необратимой отпускной хрупкости.
Ниобий
предотвращает межкристаллическую коррозию, улучшает сварочные свойства, повышает пластичность, прочность и ползучесть стали при высоких температурах.
Цирконий
повышает предел выносливости стали на воздухе и в коррозионных средах, улучшает ее прочностные характеристики при повышенных температурах и ударную вязкость при температуре ниже нуля, замедляет рост зерна, повышает прокаливаемость и свариваемость.
Медь
повышает коррозионную стойкость стали, аселен ителлур — механические свойства стали и особенно ее пластичность.
Влияние фосфора на свойства сталей
Фосфор (Р) сегрегирует при затвердевании стали, но в меньшей степени, чем углерод и сера. Фосфор растворяется в феррите и за счет этого повышает прочность сталей. С увеличением содержания фосфора в сталях их пластичность и ударная вязкость снижается и повышается склонность к хладноломкости.
Растворимость фосфора при высокой температуре достигает 1,2 %. С понижением температуры растворимость фосфора в железе резко падает до 0,02-0,03 %. Такое количество фосфора характерно для для сталей, то есть весь фосфор обычно растворен в альфа-железе.
Фосфор имеет сильную тенденцию сегрегировать на границах зерен, что приводит к отпускной хрупкости легированных сталей, особенно в марганцевых, хромистых, магниево-кремниевых, хромоникелевых и хромомарганцевых сталях. Фосфор, кроме того, увеличивает упрочняемость сталей и замедляет, как и кремний, распад мартенсита в сталях.
Повышенное содержание фосфора часто задают в низколегированных сталях для улучшения их механической обработки, особенно автоматической.
В низколегированных конструкционных сталях с содержанием углерода около 0,1 % фосфор повышает прочность и сопротивление атмосферной коррозии.
В аустенитных хромоникелевых сталях добавки фосфора способствуют повышению предела текучести. В сильных окислителях наличие фосфора в аустенитных нержавеющих сталях может приводить к их коррозии по границам зерен. Это обусловлено явлением сегрегации фосфора по границам зерен.
