Марки нержавеющей стали - расшифровка характеристик

Отечественные стали

Углеродистые:

У8 (или У8А). Сталь с содержанием углерода около 0,8 %. Самая простая и распространенная в ножеделии, находит массовое применение в кустарном изготовлении ножей. Высокопрочная, хорошо принимает и держит заточку. Буква «А» в ее названии означает сталь высокого качества очистки.
У10 (или У10А). Аналогичная предыдущей, но с содержанием углерода около 1 %. Прочность чуть ниже, но зато твердость и удержание режущей кромки лучше. Используется при изготовлении ножей для тяжелых работ, в т. ч. армейских и боевых.
65Г. Углеродистая пружинно-рессорная сталь. Содержание углерода около 0,65-0,7 %. В отличие от простых «углеродок», данная сталь легирована марганцем и содержит долю процента хрома, благодаря чему у нее отличная прочность, ударная вязкость и упругость, а также большой диапазон показателей рабочей твердости. Ножи из такой стали хорошо держат заточку и являются весьма прочными. Ржавеет она не так активно, как стали марки «У».
ШХ15. Шарикоподшипниковая сталь. Легирована марганцем и небольшим количеством хрома (1,5 %). Содержание углерода — около 1 %. Является одной из самых сбалансированных углеродистых сталей: легко точится, сохраняет высокую прочность при высокой твердости, хорошую износостойкость и способна держать режущую кромку на малых углах.
ХВ5 («Алмазная» сталь). Содержит около 1,35 % углерода и довольно много вольфрама (около 5 %). Достаточно прочная, но при этом с плохой ударной вязкостью сталь, способная сломаться при динамических нагрузках. Отличается колоссальной твердостью (до 68 ед. HRc) и износоустойчивостью. Создана только для долгого и агрессивного реза, без поперечных и ударных нагрузок. Довольно интенсивно ржавеет.
Р6М5 («быстрорез»). Сталь, применяемая для изготовления пил по металлу. Содержит около 0,8 % углерода, 4 % хрома, немного ванадия и большое количество вольфрама (около 6 %). Также легируется молибденом. Довольно интересная сталь, обладающая огромной жаропрочностью, стойкостью удержания режущей кромки и износостойкостью.
9ХС. Инструментальная легированная сталь. Содержание углерода — 1 %. Содержание хрома — 1,2 %. Дополнительно сталь легируется кремнием и марганцем. В небольших количествах содержатся никель, ванадий и даже вольфрам (до 0,25 %). Благодаря удачной совокупности элементов сталь обладает выдающимися характеристиками по удержанию заточки, износостойкости и прочности.
Х12МФ. Инструментальная легированная сталь. Ее часто называют «полунержавеющей». Является одной из лучших сталей для изготовления ножей. Содержит 12 % хрома и 1,5 % углерода. Имеет довольно богатый состав легирующих элементов — молибден, ванадий, марганец, никель и фосфор. Обладает отличной прочностью, износостойкостью, великолепно держит заточку и ударную вязкость на приемлемом уровне. Один из лучших выборов по соотношению цены-качества.

Нержавеющие:

40Х13. Легированная сталь нижнего ценового уровня. Содержит 0,4 % углерода и 13 % хрома, как следует из ее названия. Нож из нержавеющей стали такого класса действительно почти никогда не будет ржаветь, но удержание режущей кромки у нее весьма посредственное.
65Х13. Из недорогих сортов эта сталь — очень неплохой выбор. Содержит 0,65 % углерода и все те же 13 % хрома. Из-за такой балансировки состава чуть более подвержена коррозии, чем предыдущая. Зато она гораздо лучше держит заточку и в целом является очень неплохой сталью, особенно при хорошей закалке.
95Х18. Эта сталь, хоть все еще и относится к среднему уровню цены, по качеству уже существенно выше двух предыдущих. Количество углерода приближается к 1 %, а хрома в этом сплаве уже существенно больше — 18 %, что поднимает как коррозионную стойкость, так и общую прочность клинков.
110Х18 МШ-Д. Очень редкая, но особо ценимая среди мастеров сталь. Отличается высочайшим уровнем чистоты, благодаря методике электрошлаковой переплавки. Содержит до 1,1 % углерода и около 19 % хрома. Долгое время сохраняет заточку и показывает высокую прочность благодаря равномерной структуре.
40Х10С2М (ЭИ-107). Еще ее называют «клапанной» сталью. Несмотря на невысокое содержание угля (0,4 %), данная сталь является очень хорошим выбором. В ней немного хрома (около 10 %), однако дополнительно она легирована кремнием (около 2,5 %), марганцем и молибденом, что самым положительным образом сказывается на ее прочности и износостойкости.

Свойства нержавеющей стали

Состав нержавеющей стали характеризуется большой концентрацией хрома. Все марки нержавеющей стали имеют в составе не менее 10,5% хрома, за счет чего и придаются антикоррозионные качества. Кроме этого, особый состав металла придает ему следующие качества:

Высокая прочность. Этот показатель зависит от концентрации углерода и других легирующих элементов. Сегодня проводится довольно большое количество различных химикотермических операций по улучшению прочности: закалка, отпуск и так далее.
Хорошую обрабатываемость давлением без предварительного нагрева. Если рассматривать тонкие листы металла, следует отметить, что они в последнее время применяются для холодной штамповки. Нагрев металла становится причиной перестроения кристаллической решетки, за счет чего эксплуатационные качества могут существенно ухудшиться.
Хорошая свариваемость. Во многих случаях соединение металла проводится путем сваривания. Хорошая свариваемость определяет то, что сварщик может создать качественный и надежный шов с наименьшими временными затратами.
Привлекательный внешний вид. За счет увеличения концентрации хрома материал становится более привлекательным.
Эксплуатация на протяжении длительного периода без изменений основных качеств. Именно коррозия становится причиной ухудшения различных качеств, так как она разъедает металл, изменяя его структуру.

Хром в большой концентрации становится причиной образования оксидной пленки, которая и защищает металл от коррозии.

Как выбрать марку и на что обратить внимание

Для того чтобы не ошибиться, при выборе марки стали для ножа, прежде всего нужно понимать в каких условиях он будет эксплуатироваться. Для кухонных подойдет более простой вариант, а для походов необходимо использовать более дорогую сталь с высокими показателями сохранности остроты лезвия.

Характеристики

Одной из основных характеристик стали является ее твердость. Согласно общепринятому стандарту, ее измеряют по методу Роквелла и обозначают аббревиатурой HRC. Качественные ножи изготавливают из стали с твердостью от 54 до 57 единиц.

Состав

В состав, помимо железа, входит углерод. От его содержания зависят эксплуатационные показатели будущего изделия.

Для улучшения эксплуатационных характеристик, в состав стали добавляют другие металлы, так называемые легирующие элементы. Качественное лезвие должно содержать высокий процент таких примесей. Основными из них являются:

хром. Препятствует возникновению коррозии;
никель. Повышает прочность и снижает вероятность появления коррозии;
марганец. Применяется для улучшения ковкости металла;
ванадий. Продлевает срок эксплуатации, увеличивая его прочностные показатели;
кремний. Используется для увеличения прочности;
вольфрам. Введение его в состав стали позволяет усилить противодействие коррозии и увеличить прочность готового клинка;
молибден. Служит для улучшения упругости и вязкости металла.

Пищевая нержавейка по ГОСТ

Официального понятия как пищевая или техническая нержавейка не существует. Так называют любую марку, которая подходит для изготовления посуды. Требования к изделиям, предназначенных для контакта с продуктами, изложены в ГОСТ 27002-86.

В перечень возможных сплавов входят марки с количеством углерода не менее 12 %, хрома не менее 13 %, возможно наличие никеля в количестве 5-13 %, а также молибдена около 2 %.

На их выбор влияют следующие критерии:

будет ли использоваться посуда для тепловой обработки;
насколько длительным предполагается контакт.

Также не существует сплавов, которые используются только для изготовления посуды, столовых приборов и т. д. Из одной и той же марки могут изготавливать и посуду, и трубы и инструменты. При этом и окончательная термомеханическая обработка может применяться одинаковая.

Предпочтительно из нержавейки 12Х13 делают посуду, не контактирующую длительное время с продуктами, не подвергающуюся ударам и нагреву.

Марки стали для пищевой принадлежности

Классификация марок проводится по сериям, которые указывают на внутреннюю структуру после окончательной термомеханической обработки изделия.

Существует 3 серии, которые и определяют свойства нержавейки:

400 серия

— мартенситно–ферритная нержавейка. Их отличает высокая технологичность, т. е. хорошая обрабатываемость давлением (прокат, штампование), свариваемость. Эти марки содержат 8-40 % (в среднем 12 %) углерода, а основной и единственный легирующий элемент это хром, содержаться в количестве 13 % (не менее).

Нержавейка с содержанием хрома 13-17 % имеет ряд недостатков: они относятся к слабо ржавеющим, так как при длительном контакте с водой или слабо агрессивными кислотами на поверхности может появляться точечная коррозия.

Всю эту серию нельзя использовать для изделий, подвергающихся низким температурам (ниже -40 ºС) и ударным нагрузкам.

Ценовая доступность и высокая обрабатываемость делают эти марки востребованными для изготовления технических деталей, элементов конструкций, трубопроводов. Не составляют исключение и столовые приборы (вилки, ложки), подставок, блюд, подсвечников.

Российская классификация	Европейский аналог
08Х13	AISI 409
12Х13	AISI 410
20X13, 40X13	AISI 420

12X17AISI 430 — используется для изготовления посуды, столовых приборов и пр. ограниченно используемых для контакта с пищей и не предназначенных для тепловой обработки.

300 серия

— аустенитнаяе, аустенитно–ферритная и аустенитно–мартенситная нержавейка. Все марки этой серии обладают повышенной коррозионной стойкостью при температурах до 600 ºС (при добавлении легирующих элементов температурная граница повышается до 800-1100 ºС), прочностью.

В качестве второго легируемого элемента присаживается никель в количестве 5-13 %, который и способствует получению аустенитной структуры, а для увеличения прочности добавляют до 2 % молибдена и/или 1 % титана.

Серию начинает универсальная нержавейка, которая известна во всех сферах человеческой деятельности:

08Х18Н10 — хромоникелевая. Наиболее часто, используемая сталь в пищевой промышленности.

Из-за полной инертности к воде и слабо агрессивным кислотам получила название «пищевая», если в этом сплавке увеличить содержание углерода до 12 %, то название будет звучать, как «сталь медицинская».

Интенсивно используется в химической, медицинской отраслях.

10Х17Н13М2 — хромоникель-молибденовый сплав.

Присадка 2% молибдена делает его прочным и износостойким. Его так же используют для изделий, контактирующих с пищей, но уже при высоких температурах и давлении. Это могут быть паровые котлы, системы труб для транспортировки жидких сред. Для промышленности из этого сплава делают газовые турбины.

10Х17Н13М2Т — предыдущий сплав с добавлением титана.

Титан увеличивает рабочую температуру до 800-1100 ºС и возможность работать в агрессивных средах с хлором. Используется в ответственных системах для изготовления бесшовных труб, а также запорной и соединительной арматур к ним.

Российская классификация	Европейский аналог
10Х17Н13М2	AISI 316
10Х17Н13М2T	AISI 316 T
12-08Х1810Т	AISI 321

200 серия

— с преобладанием только структуры аустенита. По свойствам она похожа на обе предыдущие серии, но по стоимости гораздо дешевле 300 серии.

12Х15Г9НД — в этой марке (она пока единственная) никель и молибден заменен двумя элементами, сбалансированными по отношению друг к другу: марганцем и медью. Высокая технологичность и низкая стоимость (относительно хромоникелевых марок) выгодно выделяет эту серию.

Российская классификация	Европейский аналог
12Х15Г9НД	AISI 201

Применение

Перечисленные преимущества способствуют удержанию лидирующих позиций на рынке металлопроката. Антикоррозионные сплавы являются незаменимым материалом в тяжелом машиностроении, энергетической, нефтегазовой и сельскохозяйственной сферах.

Материал востребован в следующих областях народного хозяйства:

Строительство, архитектура;
производство оборудования, инструментов медицинского назначения;
целлюлозно-бумажное производство;
пищевая промышленность;
транспортное машиностроение;
химическая промышленность;
электроэнергетика и электроника;
производство бытовой техники и предметов домашнего хозяйства.

Декоративные качества нержавеющих металлов и высокий уровень антикоррозионных свойств дают возможность использовать изготовленные из них детали и элементы для фасадов, рекламных установок, витрин, фонтанов. Из легированного материала изготавливают перила, двери, лестницы, лифты.

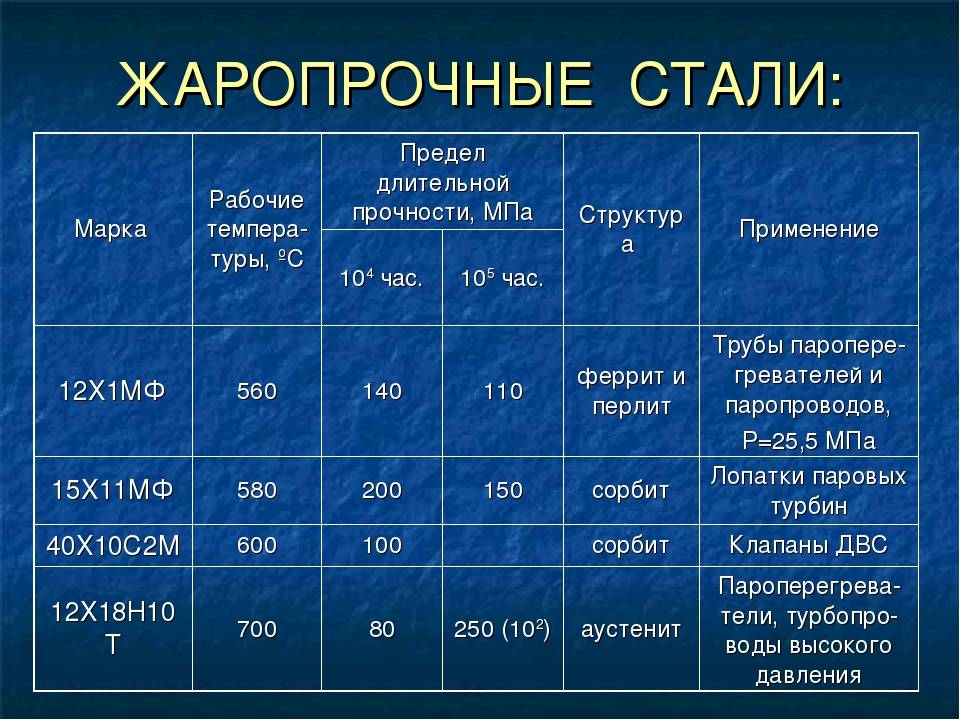

Применение жаропрочных сталей

Легированные металлы, устойчивые к высоким термическим нагрузкам, используются для производства труб, изготовления деталей, составных частей машин, агрегатов, промышленного оборудования. В этот список входят:

детали термических печей;
детали конвейерных лент транспортеров печей;
установки для термообработки;
камеры сжигания топлива;
моторы, газовые турбины;
аппараты для конверсии метана;
печные экраны;
выхлопные системы; нагревательные элементы.

Жаропрочный нержавеющий металл – лучший материал для производства деталей и механизмов, эксплуатация которых будет проходить в агрессивных средах, при повышенных температурах.

Нержавеющая сталь марок 12 Х18Н10Т и 08Х18Н10Т

В России все чаще марки нержавеющей стали называют европейскими названиями AISI с трехзначными цифрами. Но наряду с таким наименованием еще применяют советский ГОСТ, где указано процентное содержание углерода, хрома, никеля и др. Нержавейка 08х18н10т состоит из хромо-никелевого сплава с составом:

углерода(С)-0,8%;
хрома (Х)- 18%;
никеля (Н)-10%;
титана(Т)-1%.

Нержавейка 12Х18Н10Т идентична стали 08х18н10т и состоит из:

углерода(С)-12%;
хрома-(Х) 18%;
никеля(Н)-10%;
титана(Т)-1%.

Марки 12 Х18Н10Т; 08Х18Н10Т – самые популярные, они соответствуют европейскому названию AISI 321,AISI 304. Такая нержавейка относится к аустенитной группе и обладает свойствами:

устойчивости;
прочности;
долговечности;
эстетичности.

Такую нержавейку еще называют пищевой и широко применяют в медицине, пищевой и спиртовой промышленностях. Многие детали станкостроения, машиностроения также изготавливают из стали 12Х18Н10Т; 08Х18Н10Т, ввиду конструкторских требований. Не отказываются от пищевой нержавейки при нефтедобыче и переработке. Нержавейку этого класса можно легко обрабатывать, сваривать, полировать. Режут нержавеющую стать на специальных пилах или плазмой.

Особенности производства нержавеющей стали

На сталелитейных предприятиях при выборе химического состава коррозионностойкого сплава руководствуются правилом, что если к металлу, неустойчивому к коррозии (например, к железу), добавлять металл, образующий с ним твердый раствор и устойчивый против коррозии (к примеру, хром), то защитное действие проявляется скачкообразно при введении 1/8, 2/8, 3/8… n/8 моля второго металла. То есть коррозионная стойкость возрастает не пропорционально количеству легирующего компонента, а скачкообразно. Основной легирующий элемент нержавеющей стали — хром Cr (12-20%). Помимо хрома нержавеющая сталь содержит элементы, сопутствующие железу в его сплавах (C, Si, Mn, S, P), а также элементы, вводимые в сталь для придания ей необходимых физико-механических свойств и коррозионной стойкости (Ni, Mn, Ti, Nb, Co, Mo).

Твердость и устойчивость стали к коррозии зависит от содержания хрома:

13% хрома и выше — сплавы являются нержавеющими в обычных условиях и в слабоагрессивных средах.
Более 17% хрома. Такие стали являются коррозионностойкими в агрессивных средах.

Также на свойства стали влияют следующие элементы:

Титан в сплаве повышает прочность, сопротивление коррозии.
Никель повышает прочность, пластичность, стойкость к коррозии.
Марганец увеличивает твердость, износостойкость, устойчивость к ударным нагрузкам.
Молибден увеличивает прочность, стойкость при высоких температурах.

Виды и классификация нержавейки

Марки (виды) нержавеющей стали подразделяются на несколько категорий, Каждая из них характеризуется определенным химическим составом и внутренней структурой материала. Каждая из этих категорий сталей отличается определенными техническими и эксплуатационными характеристиками, которые и определяют области их использования. В современной промышленности используются коррозионностойкие стали следующих категорий.

Хромистые стали с ферритной внутренней структурой

Такие сплавы, в составе которых содержится достаточно большое количество хрома (около 20%), преимущественно используются на предприятиях тяжелой промышленности и для производства элементов отопительных систем. Отличает их не только исключительная коррозионноустойчивость, но и хорошая способность к намагничиванию. По уровню востребованности эти стали сопоставимы со сплавами с аустенитной структурой, но при этом они стоят значительно дешевле.

Марки нержавейки с аустенитной внутренней структурой

Такие сплавы, в составе которых хрома и никеля содержится до 33%, являются наиболее используемыми во всем мире (70%) типами нержавеющих сталей. Отличаются они как исключительной коррозионной устойчивостью, так и высокими прочностными показателями.

Нержавеющие стали с мартенситной и ферритно-мартенситной структурой

Они характеризуются игольчатой углеродной структурой, что и делает их самыми прочными из всех типов нержавеющих сплавов. Кроме того, нержавеющие стали данной категории очень устойчивы к износу и могут эксплуатироваться при высоких температурах

В их составе, что также важно, содержится минимальное количество вредных примесей

Марки нержавейки с комбинированной структурой

Такие стали, которые могут иметь аустенитно-ферритную или аустенитно-мартенситную структуру, являются продуктом применения инновационных технологий и оптимально сочетают все преимущества сплавов других типов.

Посуда из нержавеющей стали

Особенности производства коррозионностойких сталей

Все производственные процессы в металлургии регулируются нормативными документами ГОСТ и ТУ.

Это касается и металлов с антикоррозийными свойствами.

Стандарты на изготовление прослеживаются по ряду параметров:

Максимальная твердость по шкале Бринелля (НБ). Этот метод подразумевает испытание с помощью вдавливания с использованием способа восстановленного отпечатка или невосстановленного отпечатка и определяется по таблице.
Относительное удлинение, измеряемое в %. Параметр определяет пластические свойства металла. Относительное удлинение – увеличение длины испытываемого образца после прохождения предела текучести до разрушения.
Предел текучести в Н/м2. Характеристика механических особенностей материала, связанных с напряжением, при котором деформация увеличивается, когда нагрузка закончилась. Единица измерения – паскаль или ньютон на м квадратный.
Сопротивление на разрыв или предел прочности в Н/м2. Максимальное значение напряжений материала перед тем, как он разрушится.
Допуска по отклонениям процентного отношения химических элементов в готовой продукции

Помимо этих параметров в производстве нержавеющих сталей по запросу заказчика могут изменяться и контролироваться показатели:

Пределы процентного содержания химических элементов.
Нижний предел массовой доли отдельных легирующих компонентов, таких как марганец.
Процентное отношение вредных примесей цветных металлов: олова, свинца, висмута, сурьмы, кадмия, мышьяка и других.

Свойства термической обработки

Жаростойкие и жаропрочные марки могут подвергаться разным типам тепловой обработки, чтобы нарастить полезные свойства и модифицировать уже имеющуюся структуру зерен. Речь идет о числе и принципе распределения дисперсных фаз, величине блоков и собственно зерен и тому подобное.

Отжиг такой стали помогает уменьшить твердость сплава (иногда это важно при эксплуатации), а также устранить излишнюю хрупкость. В процессе обработки металл нагревается до 1200 градусов на протяжении 30−150 минут, потом его необходимо как можно быстрее охладить

Сплавы со значительным количеством легирующих элементов, как правило, охлаждаются в маслах или на открытом воздухе, а более простые — в обычной воде.

Нередко проводится двойная закалка. Сначала выполняют первую нормализацию составов при температуре 1200 градусов, затем следует вторая нормализация при 1100 градусах, что позволяет значительно увеличить пластические и жаропрочные показатели.

Добиться повышения жаропрочности и механической прочности можно в процессе двойной термической обработки (закалка и старение). До эксплуатации проводится искусственное старение всех жаропрочных сплавов (то есть выполняется их дисперсионное твердение).

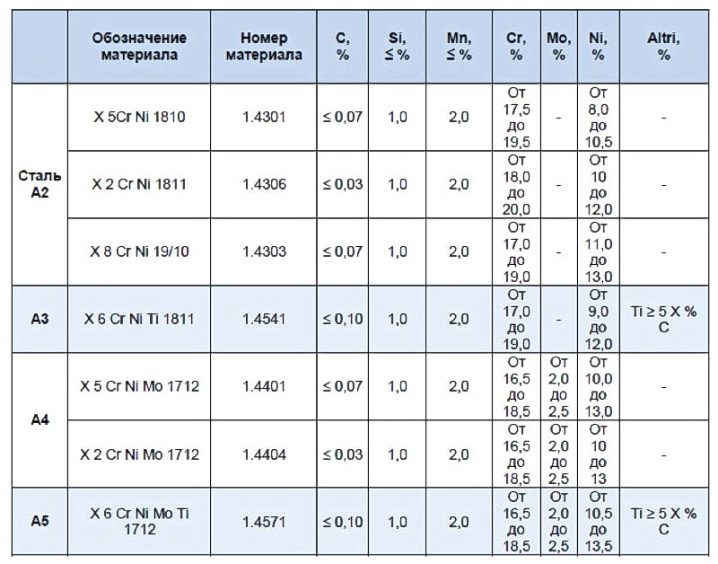

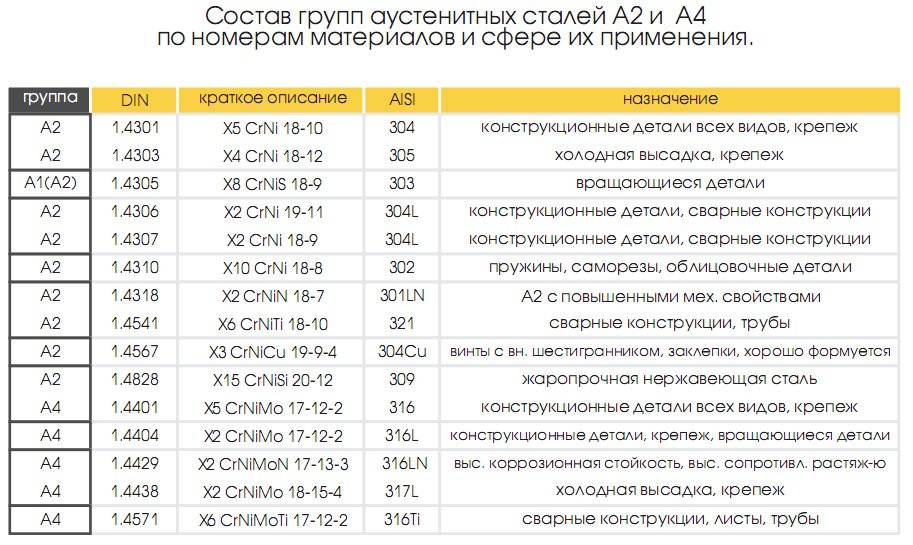

Маркировка нержавеющей стали AISI

Маркировку AISI ставят не только на продукции, поступающей из США. Сегодня такую отметку проставляют уже и на российской, китайской или европейской. AISI – это система классификации, которую впервые приняли в Соединенных Штатах, что и отражено в ее названии: A – American (американский), I – Iron (чугун), S – Steel (сталь), I – Institute (институт). Такой классификатор полюбился производителям, покупателям продукции и трейдерам.

Легированная и углеродистая сталь промаркирована четырехзначным кодом. В нем первая цифра – это главный легирующий элемент, вторая – вторичный легирующий компонент, третья и четвертая – указывают на наличие углерода в сплаве.

1ZZZ – углерод (C);
2ZZZ – никель (Ni);
3ZZZ – сплав хрома с никелем (Cr+Ni);
4ZZZ – молибден (Mo);
5ZZZ – хром (Cr);
6ZZZ – сплав хрома с ванадием (Cr+V);
7ZZZ – вольфрам (W);
8ZZZ – сплав никеля, хрома, молибдена (Ni+Cr+Mo);
9ZZZ – силицид марганца (Si+Mn)

Пониженное количество углерода в сплаве обозначается литерой «L», расположенной в конце. Если же «L» появляется в середине маркировки, то она обозначает легирование свинцом, что делается в целях улучшения механических свойств нержавейки, подвергаемой обработке. Расположенная в конце «N» указывает на азотную обработку. Это делается для того, чтобы повысить при других равных условиях предел прочности. «B» в середине обозначает легирование сплава бором.

Маркировка стали	Тип стали	Применение	Химический состав
12Х18Н10Т	хромоникелевые стали аустенитного класса	для изготовления свариваемой аппаратуры в разных отраслях промышленности	Cr 17-19 C до 0,12 Si до 0,8 Mn до 2 Ni 9-11 S до 0,02 Р до 0,0,5 Ti 5C-0,8
08Х18Н10Т	хромоникелевые стали аустенитного класса	для изготовления сварных изделий, работающих в средах более высокой агрессивности, чем сталь марок 12Х18Н10Т и 12Х18Н9Т	Cr 17-19 C до 0,08 Si до 1 Mn до 2 Ni 9-12 S до 0,02 Р до 0,0,4
08Х18Г8Н2Т	хромомарганценикелевые стали аустенито-ферритного класса	для изготовления свариваемой аппаратуры, работающей в агрессивных средах, в химической, пищевой и других отраслях промышленности	Cr 17-19 C до 0,08 Si до 0,8 Mn 7-9 Ni 1,8-2,8 S до 0,025 Р до 0,0,35 Ti 0,2-0,5
08Х22Н6Т	хромоникельмолибденовые стали аустенитно-ферритного класса	для изготовления свариваемой аппаратуры в химической, пищевой и других отраслях промышленности, работающей при температуре не более 300ºС	Cr 21-23 C до 0,08 Si до 0,8 Mn до 0,8 Ni 5,3-6,3 S до 0,025 Р до 0,0,35 Ti 5C-0,65
08Х18Н10	хромоникелевые стали аустенитного класса	для изделий, подвергаемых термической обработке (закалке)	Cr 17-19 C до 0,08 Si до 0,8 Mn до 2 Ni 9-11 S до 0,02 Р до 0,0,04 Ti 5C-0,7
08Х17Н13М2, 08Х17Н13М2Т	хромоникелевые молибденовые стали аустенитного класса	для технологического оборудования химической промышленности	Cr 16-18 C до 0,08 Si до 0,8 Mn до 2 Ni 12-14 S до 0,02 Р до 0,035 Ti 5C-0,70 Mo 2-3
03Х17Н13М2	аустенитные хромоникельмолибденовые нержавеющие стали	для химического оборудования, инструментов, вступающих в контакт с морской водой и атмосферой, при изготовлении оборудования для проявления фотопленок, в установках для переработки пищи, емкостях для отработанных масел	Cr 16,5-18,0 C до 0,03 Si до 1,0 Mn до 2,0 Ni 11,0-13,5 S до 0,03 Р до 0,04 Mo 2,0 — 2,5 Fe Остальное
08Х17T	коррозионно-стойкие жаропрочные стали ферритного класса	для окислительных сред, а также атмосферных условий, кроме морской атмосферы, где возможна точечная коррозия	Cr 16-18 C до 0,08 Si до 0,8 Mn до 0,8 Ni до 0,6 S до 0,025 Р до 0,035 Ti до 0,08 Cu до 0,03
03X18H10	коррозионно-стойкие и жаростойкие стали аустенитного класса	для изготовления тонколистового холоднокатаного проката; сильфонов-компенсаторов; деталей и сварных конструкций; холоднокатаной ленты	Cr 17-19 C до 0,08 Si до 0,8 Mn до 2 Ni 9-11 S до 0,02 Р до 0,035 Ti до 0,5 V до 0,2 Cu до 0,3 W до 0,2 Mo до 0,3 Fe остальное
07X16H6	коррозионно-стойкие обыкновенные стали	для изделий, работающих в атмосферных условиях, уксуснокислых и др. солевых средах и для упругих элементов; для криогенной техники; сталь аустенитно — мартенситного класса	Cr 15,5-17,5 C 0,05-0,09 Si до 0,8 Mn до 0,8 Ni 5-8 S до 0,02 Р до 0,035 Ti до 0,2 V до 0,2 Cu до 0,3 W до 0,2 Mo до 0,3 Fe остальное
