Led-ленты пайка или коннекторы, способы соединения, инструмент и материалы

Пайка проводов к ленте

Итак, у вас есть лента и контактные места на ней, куда следует припаять провода.

Перво-наперво найдите маркировку, какой контакт «плюсовой», а какой «минусовой».

На RGB вариантах будет один общий плюс (+12V) и три минуса (R-G-B)

Это важно в дальнейшем для соблюдения полярности и подачи питания от блока

Зачищаете кончики проводов от изоляции. Желательно взять именно разноцветные жилы, чтобы не путаться с полярностью в дальнейшем.

Нагреваете паяльник, дотрагиваетесь до припоя и опускаете жилку в канифоль.

После чего вытаскивая жилу, тут же подносите к ней жало паяльника с оловом. Процесс лужения должен произойти автоматически. Проделываете процедуру пару-тройку раз, чтобы полностью покрыть медную жилу со всех сторон.

Теперь нужно залудить контактные места на светодиодной ленте. Лучше всего это делать при помощи флюса.

Перед этим не забудьте хорошенько очистить жало паяльника.

Окунаете его в канифоль и счищаете все лишнее. Это можно сделать специальной губкой, простым ножичком, если нагар въелся капитально или использовать металлическую губку.

Главное не допустить, чтобы какие-либо посторонние элементы попали на контактную площадку.

Далее, берете на кончике зубочистки совсем немного флюса и наносите его на светодиодную ленту.

После чего касаетесь разогретым паяльником припоя и прикладываете его жало на 1-2 секунды к местам пайки на ленте.

Важно, чтобы паяльник был маломощный, с температурой нагрева не более 250 градусов. А что делать, если у вас нет регулятора? Как определить температуру нагрева?

А что делать, если у вас нет регулятора? Как определить температуру нагрева?

смотрите на жало. Оно должно быть чистое, не раскаленное.

при окунании в канифоль, последняя не должна закипать

от жала должен идти просто небольшой дымок

Максимально допустимое время приложения жала к светодиодной ленте — не более 5 секунд. При использовании флюса, это происходит гораздо быстрее 1-2 сек.

В итоге у вас должны получиться два оловянных бугорка, в которых потом нужно будет «утопить» соединительные провода.

Перед непосредственной пайкой самих проводов примерьте их кончики.

Они должны быть зачищены ровно по длине мест пайки. Обычно это не более 2мм.

Если оголенные концы будут достаточно длинными, то при изгибе они могут запросто закоротить между собой. Поэтому лишнее всегда выкусывайте, оставляя кончик как можно короче.

Касаетесь этим кончиком бугорка на контакте светодиодной ленты и сверху на 1 секунду прикладываете паяльник. Олово расплавляется и провод погружается, как бы утопая в нем. То же самое проделываете со вторым проводом.

В итоге у вас должна получиться довольно большая по площади контактная площадка. Но самое главное, это место со всех сторон закрыто оловянной «подушкой», что надежно защищает контакты от окисления.

Для еще большей прочности место пайки можно залить термоклеем, а поверх надеть термоусадку. Тогда провода не отвалятся даже при постоянных изгибах.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

1. Паяльник 20-40 Вт или паяльную станцию.
2. Припой.
3. Универсальный монтажный держатель (по возможности).
4. Кусачки.
5. Ножницы.
6. Ножик (для зачистки контактов).
7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

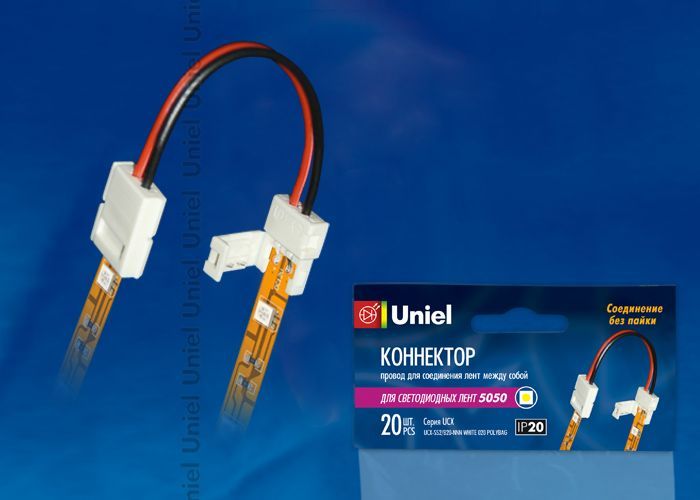

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
5. Проверить качество пайки (как это сделать сказано ниже в статье)
6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Плюсы и минусы рассматриваемого типа подключения

Главное преимущество такой разновидности соединения заключается в нескольких пунктах:

— Легко монтируются и имеют большое количество вариантов подключения;

— Стоимость соединителей гораздо дешевле, чем у любого другого рассматриваемого способа;

— Обеспечивают высокую безопасность и могут использоваться даже на влагостойких моделях;

— Обеспечивают аккуратный эстетический вид конструкции.

Единственный их недостаток – восприимчивость к влаге. Если в помещении постоянно влажно, то это может спровоцировать окисление контактов. В таком случае, о безопасности использования ленты можно поспорить. Некоторые мастера предпочитают пайку, так как она обеспечивает прочное соединение и может использоваться даже при сложных вариантах установки.

Недостаток метода пайки – в возможности передержать жало. В этом случае, можно говорить о неисправности ленты и невозможности её установки в качестве осветительного прибора.

Распиновка светодиода

Для решения вопроса существует всего 3 способа:

Конструктивно

Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.

С помощью мультиметра

Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод).

Визуально

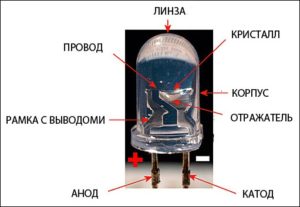

Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

В каком месте паять

Светодиодная лента состоит из гибкой платы, выполненной в виде ленты, групп светодиодов и проводников, соединяющих эти группы. Отсюда следует то, что разделяться на куски она может только в местах стыковки групп. Данные места отмечаются специальной линией и символом ножниц, именно в них светодиодная лента режется на куски.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
5. Проверить качество пайки (как это сделать сказано ниже в статье)
6. Изолировать при помощи изоленты и термоусадки.

«Третья рука» в действии

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаиваем в ошибочном месте разреза

Что делать, если разрез сделан в другом месте? Ленту не получиться соединить при помощи коннектора, но и выкидывать ее не стоит, на помощь в этом случае придет пайка. Давайте разберемся, как спаять светодиодную ленту в таком случае.

1. Зачистить дорожки самой светодиодной ленты таким образом, чтобы были видны контактные дорожки, проходящие внутри светодиодной ленты.
2. Зачистить вторую часть ленты.
3. При помощи паяльника и припоя наносим припой на контактные дорожки обоих отрезков лент.
4. Тут есть два варианта. Спаять светодиодные ленты между собой при помощи кусочков проводов либо просто встык между собой. Первый способ проще – рекомендую его начинающим.
5. Проверить качество пайки.
6. Изолировать контактные площадки термоусадкой либо изолентой.

Пример изоляции изолентой

Для закрепления полученной информации рекомендуем посмотреть интересное видео, автор которого показывает на примере все, что мы рассказали. Интересный момент демонстрируется начиная с 5 минуты видео — пайка крупным планом.

Подготовка к работам

В рамках подготовительного процесса должно быть решено несколько задач. Главная из них заключается в зачистке рабочей поверхности и, при необходимости, демонтаже сгоревшего диода. Старые элементы лучше всего убираются маломощными паяльниками на 25 Вт после облуживания кончика до необходимых размеров, что позволит удобно произвести термический срез

Далее особое внимание уделяется поверхности. Лаки и всевозможные технические покрытия должны быть также устранены механическим способом – например, зачищены строительным ножом

Теперь другой вопрос – как паять светодиоды на алюминиевые платы? На этот случай будет не лишним подготовить особый флюс для конкретного металла или же использовать универсальный оловянно-свинцовый припой. Что касается выбора паяльника, то в высокой мощности потребности не будет. Можно отдавать предпочтение компактным моделям с нагревом до 250 °C.

Общие правила подключения светодиодной ленты

При монтаже светодиодных лент нужно придерживаться таких правил:

• Изделие не должно подвергаться никаким механическим воздействиям (его нельзя загибать, мять), иначе произойдут неполадки, связанные с контактами, а на ленте будут светить в лучшем случае только отдельные части.
• В процессе соединения ленточных кусков необходимо избегать повреждений токопроводящих дорожек на плате. В противном случае произойдут такие же повреждения.
• Если токовая нагрузка ленточного куска превышает 4А, изготовители не советуют пользоваться коннекторами для соединения и подключения светодиодных лент. Надёжнее будет воспользоваться пайкой.
• Блок питания обязательно должен выбираться в соответствии с полной нагрузкой устройства LED, а мощность БП должна быть выше на 30%. Если мощность блока будет ниже, то за год эксплуатации он станет неисправен, как и лента, и экономия денежных средств не оправдается.
• RGB-контроллер или диммер для изменения цвета или яркости и получения динамических эффектов мощностью должны быть не меньше, чем подключаемая лента. В наличии запаса мощности в данном случае нет необходимости. Если RGB-контроллер или диммер имеют недостаточную мощность, то потребуется дополнительный усилитель сигнала, чтобы восполнить недостающую мощность и необходимое число каналов (для одноцветной ленты – один канал, для ленты RGB – три, для ленты RGBW – четыре).

Подключение двух светодиодных RGB-лент с использованием усилителя

Если металлическую или другую токопроводящую поверхность используют для закрепления светодиодной ленты, то необходима установка электроизоляционного материала между лентой и опорой, чтобы не било током. Защита от пыли и влаги должна быть выполнена в соответствии с условиями использования ленточного устройства. Существует вероятность повреждения ленты статическим электричеством. При подключении питания ленточного устройства надёжнее и безопаснее будет обратиться к профессиональным специалистам. Если нет такой возможности, то можно заняться подключением собственноручно

Крайне важно не перепутать места входа (220 В) и выхода (12/24В). Чтобы не получить удар током, не нужно выполнять работу под напряжением

Питание светодиодов от 220 В своими руками

Драйвер для диодных источников света на 220 В, является неотъемлемой частью сборки безопасного и долговечного прибора, и изготовить такое устройство вполне можно самостоятельно. Чтобы светоизлучающие диоды смогли работать от традиционной сети, потребуется уменьшить амплитуду напряжения, снизить силу тока, а также выполнить преобразование переменного напряжения в постоянные показатели. С этой целью используется делитель, имеющий резисторную или ёмкостную нагрузку, а также стабилизаторы.

Подключение светодиодной ленты к 220 В

Надежным самодельным драйвером для диодных источников света на 220 В, может выступать элементарный импульсный блок питания, не обладающий гальванической развязкой. Самым главным преимуществом такой схемы является простота исполнения, дополненная надёжностью эксплуатации.

Однако при самостоятельном выполнении сборки нужно соблюдать максимальную осторожность, так как особенностью данной схемы является полное отсутствие ограничений по показателям отдаваемого тока. В основе стандартной схемы простейшего светодиодного драйвера на 220В лежат три главных каскада, представленные:

В основе стандартной схемы простейшего светодиодного драйвера на 220В лежат три главных каскада, представленные:

• делителем напряжения на показателях сопротивления;
• диодным мостом;
• стабилизацией напряжения.

Для сглаживания пульсации напряжения, потребуется в параллельном направлении цепи подключить электролитический конденсатор, ёмкость которого подбирается индивидуально, в соответствии с мощностью нагрузки.

Стабилизатором в этом случае вполне может выступать общедоступный элемент L-7812. Следует отметить, что собранная таким способом схема диодных источников света на 220 вольт отличается стабильной работоспособностью, но перед включением в электрическую сеть обязательно производится тщательная изоляция оголённых проводов и участков пайки.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

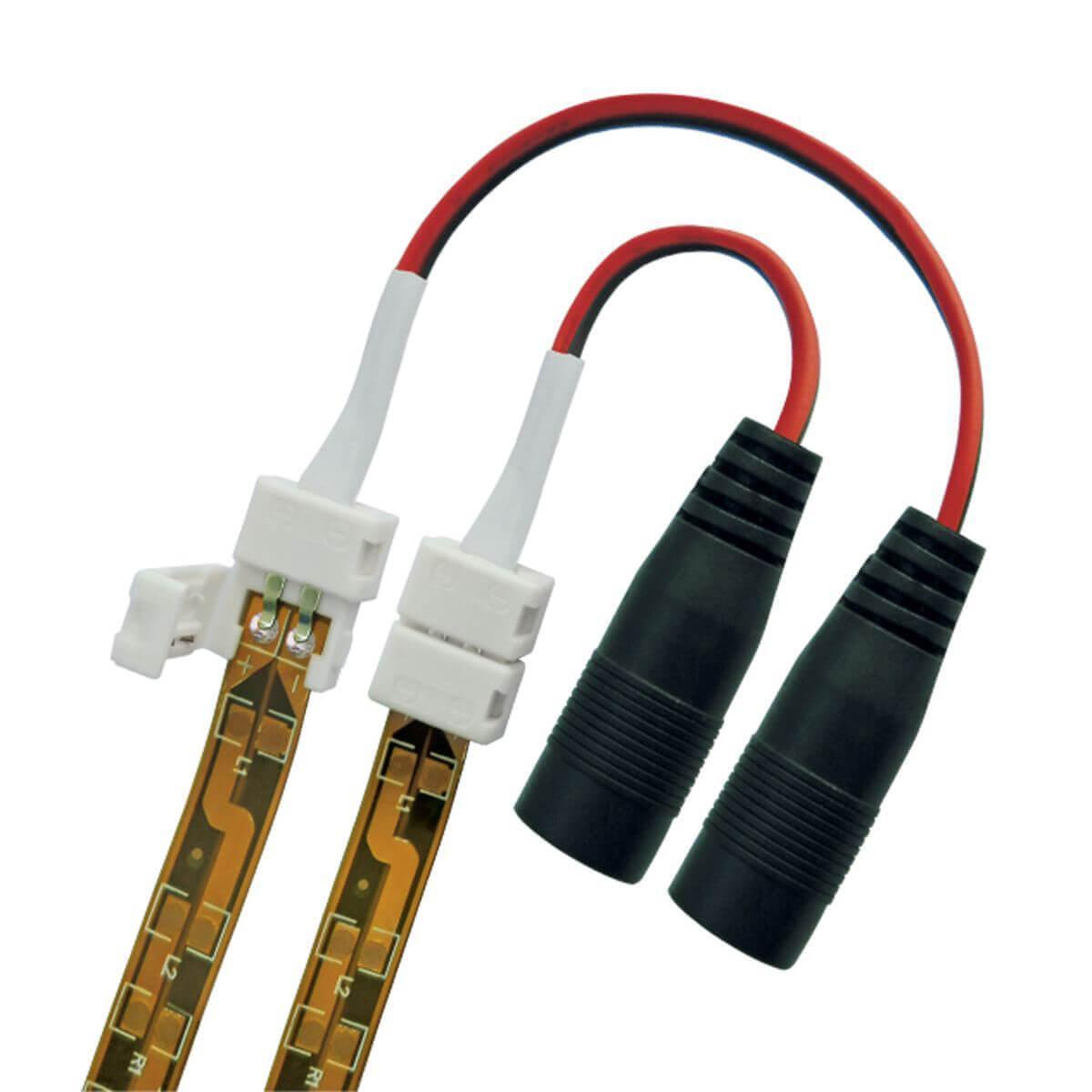

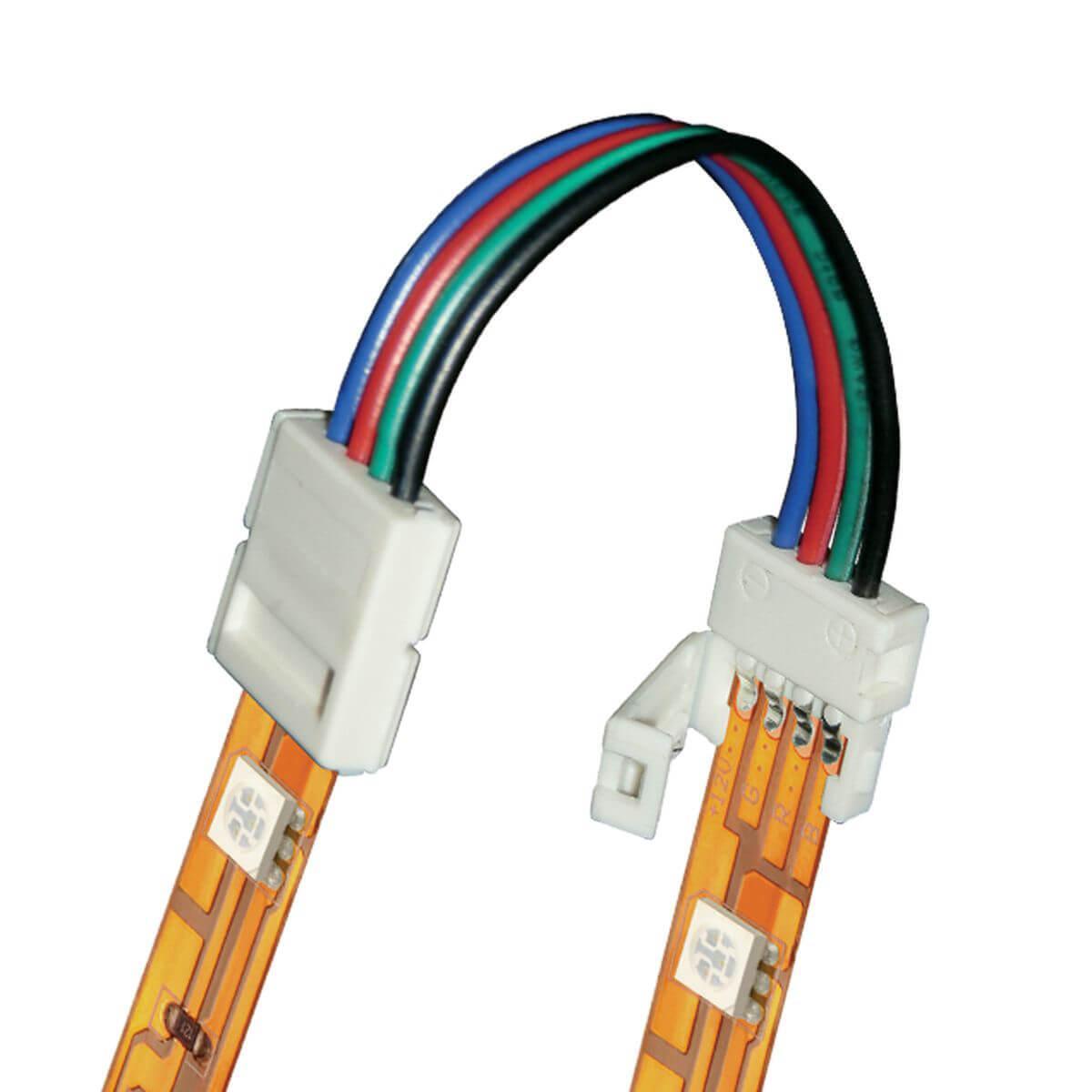

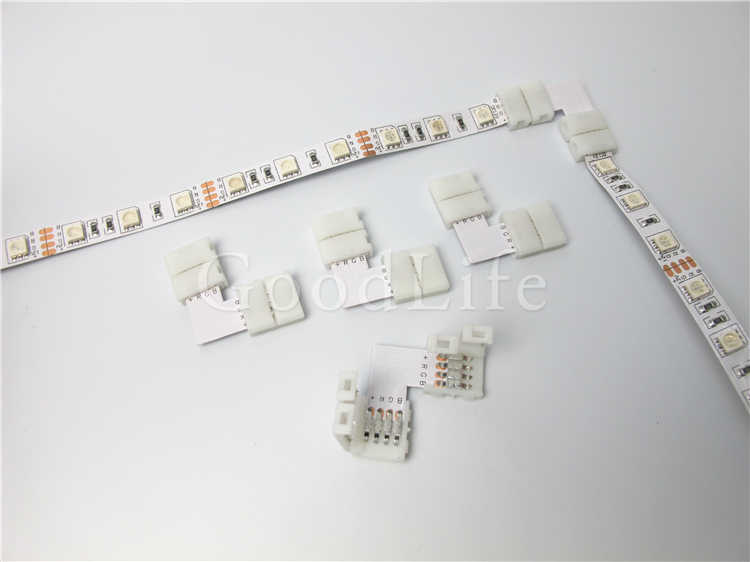

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

1. Конец изделия очищают от влагозащитного покрытия.
2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.

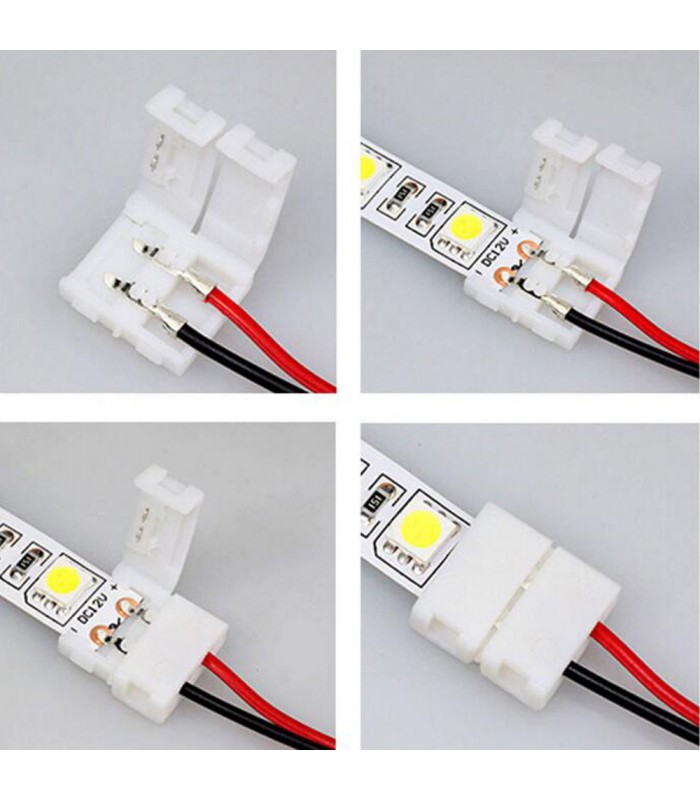

3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

• отвертки-индикатора;
• электроизмерительного прибора – мультиметра;
• коннектора;
• паяльника;
• припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

Разновидности деталей и способы их пайки

Обычный индикаторный светодиод для печатных плат состоит из стеклянной колбы с токоведущими ножками и напоминает маленькую лампочку.

Пайку осуществляют паяльником мощностью до 60 Вт с температурой нагрева жала 260 °C. Сначала провода или контакты платы лудят припоем с канифолью.

Аналогичное действие выполняют с токоведущими ножками светодиода. Когда все будет готово, с помощью флюса и олова осуществляют пайку. Время нагрева каждой точки не должно превышать 5 секунд.

SMD светодиоды, обычно применяемые для освещения, не имеют токоведущих ножек. Вместо них на корпусе детали расположены контактные площадки.

Пайка осуществляется паяльником мощностью 12 Вт с двойным разветвлением жала.
